BRUKSANVISNING DW614 DEWALT

2. Fresehastighet på min. 30.000/min

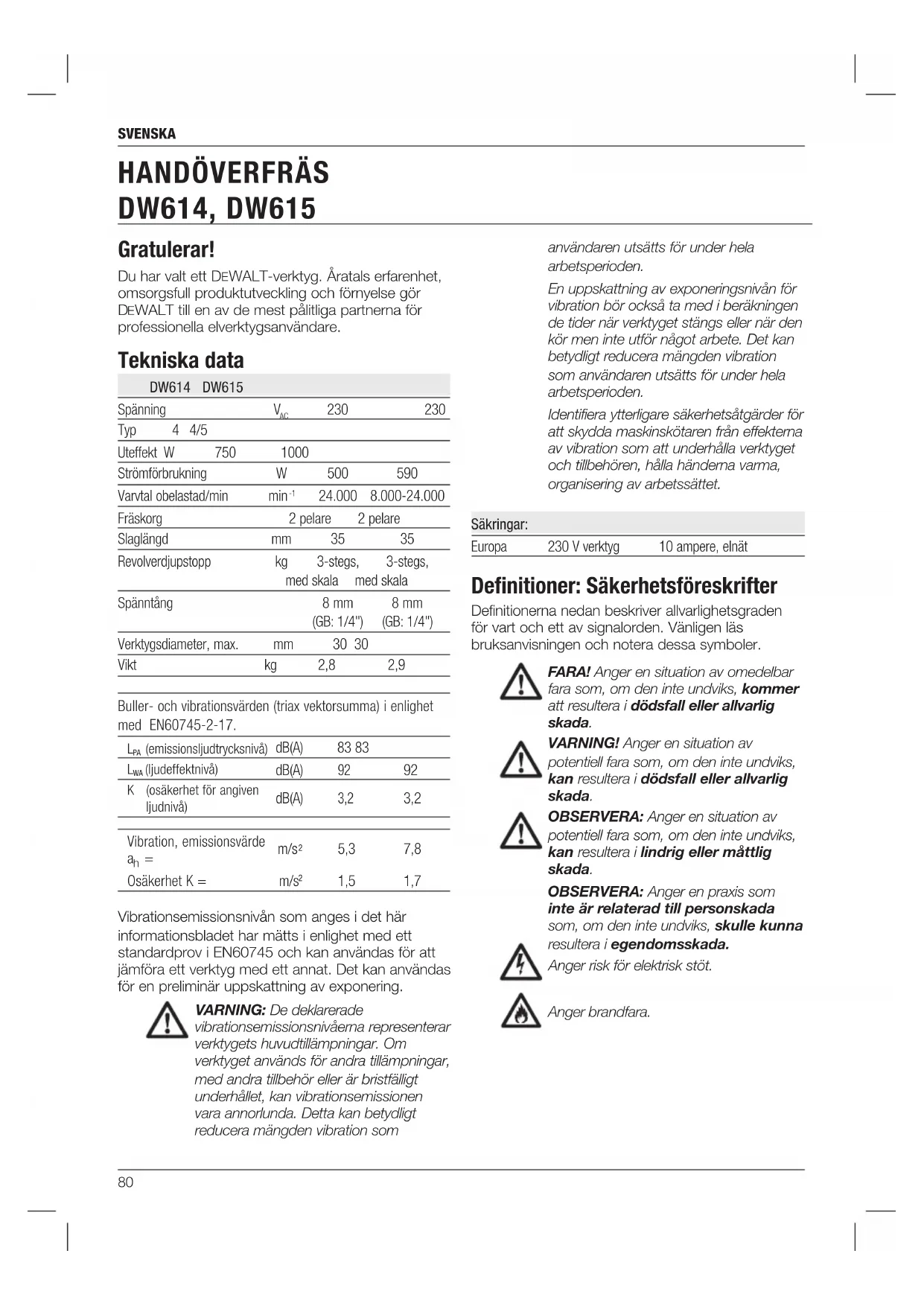

DW614, DW615 Gratulerar! Du har valt ett D

WALT-verktyg. Åratals erfarenhet, omsorgsfull produktutveckling och förnyelse gör

WALT till en av de mest pålitliga partnerna för professionella elverktygsanvändare. Tekniska data DW614 DW615 Spänning V

Typ 4 4/5 Uteffekt W 750 1000 Strömförbrukning W 500 590 Varvtal obelastad/min min

Fräskorg 2 pelare 2 pelare Slaglängd mm 35 35 Revolverdjupstopp kg 3-stegs, 3-stegs, med skala med skala Spänntång 8 mm 8 mm (GB: 1/4") (GB: 1/4") Verktygsdiameter, max. mm 30 30 Vikt kg 2,8 2,9 Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN60745-2-17.

K (osäkerhet för angiven ljudnivå) dB(A) 3,2 3,2 Vibration, emissionsvärde

1,5 1,7 Vibrationsemissionsnivån som anges i det här informationsbladet har mätts i enlighet med ett standardprov i EN60745 och kan användas för att jämföra ett verktyg med ett annat. Det kan användas för en preliminär uppskattning av exponering. VARNING: De deklarerade vibrationsemissionsnivåerna representerar verktygets huvudtillämpningar. Om verktyget används för andra tillämpningar, med andra tillbehör eller är bristfälligt underhållet, kan vibrationsemissionen vara annorlunda. Detta kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. En uppskattning av exponeringsnivån för vibration bör också ta med i beräkningen de tider när verktyget stängs eller när den kör men inte utför något arbete. Det kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden. Identifiera ytterligare säkerhetsåtgärder för att skydda maskinskötaren från effekterna av vibration som att underhålla verktyget och tillbehören, hålla händerna varma, organisering av arbetssättet. Säkringar: Europa 230 V verktyg 10 ampere, elnät Definitioner: Säkerhetsföreskrifter Definitionerna nedan beskriver allvarlighetsgraden för vart och ett av signalorden. Vänligen läs bruksanvisningen och notera dessa symboler. FARA! Anger en situation av omedelbar fara som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig skada. VARNING! Anger en situation av potentiell fara som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada. OBSERVERA: Anger en situation av potentiell fara som, om den inte undviks, kan resultera i lindrig eller måttlig skada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada. Anger risk för elektrisk stöt. Anger brandfara. SVENSKA 80EC-Följsamhetsdeklaration MASKINDIREKTIV

DW614, DW615 DeWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-17:2010. Dessa produkter uppfyller också direktiv 2004/108/EC (t.o.m. 19.04.2016), 2014/30/EU (fr.o.m. 20.04.2016) och 2011/65/EU. För mer information, var god kontakta DeWALT på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DeWALT s vägnar. Markus Rompel Teknisk chef DeWALT , Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

VARNING: Läs bruksanvisningen för att minska risken för personskada. Säkerhetsvarningar, Allmänt Elverktyg VARNING! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/ eller allvarlig personskada.

Termen “elverktyg” i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) SÄKERHET PÅ ARBETSOMRÅDET

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna. c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) ELEKTRISK SÄKERHET

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad. c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) PERSONLIG SÄKERHET

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada. b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. SVENSKA 81c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor. d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar i rörelse. g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm- relaterade faror.

4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c) Ta ur kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare. e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera. g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles. Ytterligare specifika säkerhetsregler för fräsmaskiner

• Håll elverktyget i de isolerade greppytorna eftersom fräsen kan komma i kontakt med sin egen sladd. Kapning av en strömförande tråd kan göra exponerade metalldelar hos elverktyget strömförande och ge handhavaren en stöt.

• Använd skruvtving eller andra praktiska sätt för fastsättning och stöd av arbetsstycket på en stabil plattform. Att hålla arbetet för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen. Ytterligare specifika säkerhetsregler för fräsmaskiner

• Använd endast fräsverktyg med en diameter som passar till spänntången som är monterad på din maskin.

• Använd endast verktyg som är avsedda och märkta för ett varvtal på 30.000/min. VARNING: Använd aldrig fräsmaskiner med en diameter som överstiger den maximala diametern som anges i tekniska data. VARNING: Vi rekommenderar användning av en jordfelsbrytare med en restström på 30mA eller mindre. Övriga risker Trots iakttagande av gällande säkerhetsföreskrifter och inlemmande av säkerhetsanordningar, kan vissa övriga risker inte undvikas. De är: – Hörselskador SVENSKA 82– Risk för personskada på grund av flygande partiklar. – Risk för brännskador då tillbehör hettas upp under användandet. – Risk för personskada vid långtidsanvändning. Verktygsmärkning Följande bildkoder visas på verktyget: Läs instruktionshandbok före användning. DATUMKODPLACERING (FIG. A) Datumkoden (21), vilken också inkluderar tillverkningsår, finns tryckt i kåpan. Exempel: 2016 XX XX Tillverkningsår Paketets innehåll Paketet innehåller: 1 Handöverfräs 1 Parallellanslag med ledarstänger 1 Spänntång 8 mm (GB: 1/4") 1 Nyckel # 13/17 1 Ledarhylsa 17 mm ø 1 Dammutsugskanal 1 Instruktionshandbok

• Kontrollera om det finns skador på verktyget, delar eller tillbehör som kan ha uppkommit under transporten.

• Ta dig tid att noggrant läsa igenom och förstå den här bruksanvisningen, före användande. Beskrivning (fig. A) VARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå.

5. Låsning djupstopp

10. Låsning parallellanslag

Din DEWALT högpresterande fräsmaskin DW614/ DW615 har konstruerats för professionell krävande fräsning. FÅR INTE ANVÄNDAS i fuktiga miljöer, eller i närheten av lättantändliga vätskor eller gaser. Denna överfräs är ett professionellt elverktyg. TILLÅT INTE barn att komma i kontakt med verktyget. Övervakning krävs då detta verktyg används av oerfarna personer.

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt. Elsäkerhet Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Ditt D

WALT-verktyg är dubbel-isolerad i enlighet med EN60745; därför behövs ingen jordningstråd. Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom D

WALTs serviceorganisation. Användning av Förlängningssladd Om en förlängningssladd behövs, använd en godkänd 3-kärnig förlängningssladd, som är lämplig för detta verktygs strömbehov (se Tekniska data). Minsta ledningsstorlek är 1,5 mm

; maximala längden är 30m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet.

MONTERING OCH INSTÄLLNINGAR

VARNING! För att minska skaderisken bör du stänga av maskinen och dra ut elsladden före du installerar eller tar bort tillbehör, justerar eller ändrar på inställningar eller gör reparationer. Se till att strömbrytaren står i OFF-läge. Oavsiktlig påslaging av verktyget kan orsaka personskador. SVENSKA 83Fräsmaskiner Verktyget kan användas tillsammans med hela sortimentet av kommersiella fräsmaskiner (t.ex.: rak, fals, profilfräsning, tapphålsfräsning eller räfflad fräsning) med följande tekniska data:

1. Skaftdiameter 6 mm—8 mm

2. Fräshastighet på min. 30.000/min

VARNING: DW614, DW615 max diameter att använda:

• Rakt, fals eller profilfräsning med max skaftdiameter på 8 mm, en max diameter på 36 mm och maximalt fräsdjup på 10 mm;

• Tapphålsfräsmaskin med en maximal skaftdiameter på 8 mm och med max diameter 25 mm;

• Spårkniv med en maxmal skaftdiameter på 8 mm, en maximal diameter på 40 mm och ett fräsdjup på 4 mm. Isättning och avlägsnande av en fräs (fig. B)

1. Tryck och håll in spindellåset (7).

2. Lossa med nyckeln 17 mm spänntångsmuttern

(8) några varv och sätt i en fräs.

3. Drag åt spänntångsmuttern och lossa

spindellåset. VARNING! Drag aldrig åt spänntångsmuttern utan att det sitter en fräs i spännhylsan. Byte av spännhylsan (fig. C) Din handöverfräs levereras med en 8 mm (GB:1/4") spännhylsa monterad i verktyget. Två andra precisionshylsor finns också tillgängliga för andra fräsmått. Spännhylsan och muttern kan inte tas isär.

3. Drag åt spänntångsmuttern (8).

Inställning av den elektroniska hastighetskontrollen (fig. A) DW615 Hastigheten är oändligt variabel från 8.000 till 24.000/min med den elektroniska hastighetskontrollen (12) för jämna fräsresultat i alla sorters trä. plast och i aluminium.

1. Vrid den elektroniska hastighetskontrollen till

2. Använd i princip en låg inställning för verktyg

med stor diameter och den höga inställningen för verktyg med smärre diameter. Rätt inställning är dock en fråga om erfarenhet. 1 ~ 8.200/min

Inställning fräsdjup (fig. D)

2. Lossa slagbegränsaren (4) genom att vrida den

3. Sänk fräskorgen tills verktyget vidrör

4. Drag åt slagbegränsaren (4).

5. Ställ in djupet exakt med hjälp av skalan (2) eller

placera en djupschablon mellan djupstoppet (3) och revolverdupstoppet (6). Inställningsområdet anges av pilarna (14).

6. Drag åt djupstoppets skruv (5).

TREFALDIG DJUPINSTÄLLNING MED REVOLVER-

DJUPSTOPPET Revolver-djupstoppet (6) kan användas till att ställa in 3 olika djup. Detta är speciellt lämpat för djupa fräsningar som utförs stegvis.

1. Placera en djupmall mellan djupstoppet (3)

och revolver-djupstoppet (6) för att ställa in fräsdjupet exakt.

1. Ställ in fräsdjupet innan du monterar överfräsen

upp och ned. VARNING! För montering av överfräsen upp och ned, se beträffande manual på den stationära tillsatsen. En findjupinställning (DE6956) finns tillgänglig som tillbehör. Montering av parallellanslaget (fig. A, E)

1. Fäst styrstängerna (15) vid fräsfoten (11).

2. Drag åt låsskruvarna (10).

3. Skjut parallellanslaget (16) över stängerna.

4. Vrid åt låsskruvarna (17) provisoriskt.

SVENSKA 84Inställning av parallellanslaget (fig. E)

1. Drag en fräslinje på materialet.

2. Sänk fräskorgen tills verktyget vidrör

3. Drag åt slagbegränsaren (4).

4. Placera överfräsen på fräslinjen.

5. Skjut parallellanslaget (16) mot arbetsstycket

och drag åt låsskruvarna (17). Montering av en styrhylsa (fig. F) Tillsammans med en schablon spelar styrhylsorna en viktig roll vid formfräsning.

1. Montera styrhylsan (18) på fräsfoten (11)

med skruvarna (19) enligt bilden. VARNING! Skruvarna (19) håller även fast dammutsugskanalen. Använd aldrig handöverfräsen utan denna. Anslutning av dammsugare (fig. A) Koppla en dammsugarslang till dammutsugskanalen (9). Innan Du börjar

1. Se till att verktyget är rätt monterat i

2. Ställ in fräsdjupet.

3. Koppla till en dammsugare.

4. Se alltid till att slagbegränsaren är låst innan

maskinen kopplas på. ANVÄNDNING Bruksanvisning VARNING! Iakttag alltid säkerhetsföreskrifter och gällande regler. VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. VARNING: För alltid handöverfräsen som anges i fig. G (ytterkanter/ innerkanter). Korrekt Handplacering (fig. A, H) VARNING: För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så som visas. VARNING: För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötslig reaktion. Korrekt handplacering kräver en hand på var och en av slagbegränsarna (4). Strömbrytare (fig. A) Starta maskinen med strömbrytaren (1). I = till. Maskinen löper kontinuerligt. O = från. VARNING! Lossa slagbegränsaren och låt fräskorgen återta sitt viloläge innan du kopplar till från-läge. Användning av styrhylsorna (fig. F)

1. Fäst schablonen vid arbetsstycket med

2. Välj och montera en lämplig styrhylsa (18).

3. Drag av fräsverktygets diameter från styrhylsans

yttre diameter och dela med 2. Detta anger hur mycket större schablonen måste vara jämfört med stycket som skall fräsas ut. VARNING! Om arbetsstycket inte är tjockt nog, placera det på ett stycke restträ. Styrning längs en ribba Där ett kantanslag inte kan användas, kan man även styra överfräsen längs en ribba som kläms över arbetsstycket (utstickande över bäda ändarna). Frihandsfräsning Din handöverfräs kan även användas utan någon form av styrning, t ex för skyltskrivning eller kreativa arbeten. VARNING! Gör endast grunda frässpår! Använd verktyg med en diameter på högst 6 mm. SVENSKA 85Fräsning med självstyrande verktyg (fig. B) Där ett parallellanslag eller en styrhylsa inte är lämpliga, kan man använda fräsverktyg med styrstift (20) för fräsning av formade kanter. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Dessa omfattar sinkfräsaggregat, sink-, finger- och pluggborrschabloner samt styrhylsor, finhöjdinställningar, cirkelstänger och styrskenor i olika längder. UNDERHÅLL Ditt D

WALT elverktyg har utformats för att fungera under lång tid med ett minimalt underhåll. Fortsatt tillfredsställande drift beror på rätt verktygsvård och regelbunden rengöring. VARNING: För att minska skaderisken bör du stänga av maskinen och dra ut elsladden före du installerar eller tar bort tillbehör, justerar eller ändrar på inställningar eller gör reparationer. Se till att strömbrytaren står i OFF-läge. Oavsiktlig påslaging av verktyget kan orsaka personskador. Smörjning Ditt elverktyg behöver ingen extra smörjning. Rengöring VARNING! Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Bär godkända skyddsglasögon och godkänd andningsmask när du utför denna procedur. VARNING! Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av de delar som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd en trasa enbart fuktad med vatten och mild tvållösning. Låt aldrig vätska komma in i verktyget och sänk aldrig någon del av verktyget i vätska. Valfria tillbehör VARNING! Då andra tillbehör än de som erbjuds av D

WALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av D

WALT användas med den här produkten. Rådgör med din handlare för information om lämpliga tillbehör. Att skydda miljön Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna. Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com. SVENSKA 86FREZE DW614, DW615 Tebrikler! Bir D
