BRUKSANVISNING PE 1525 METABO

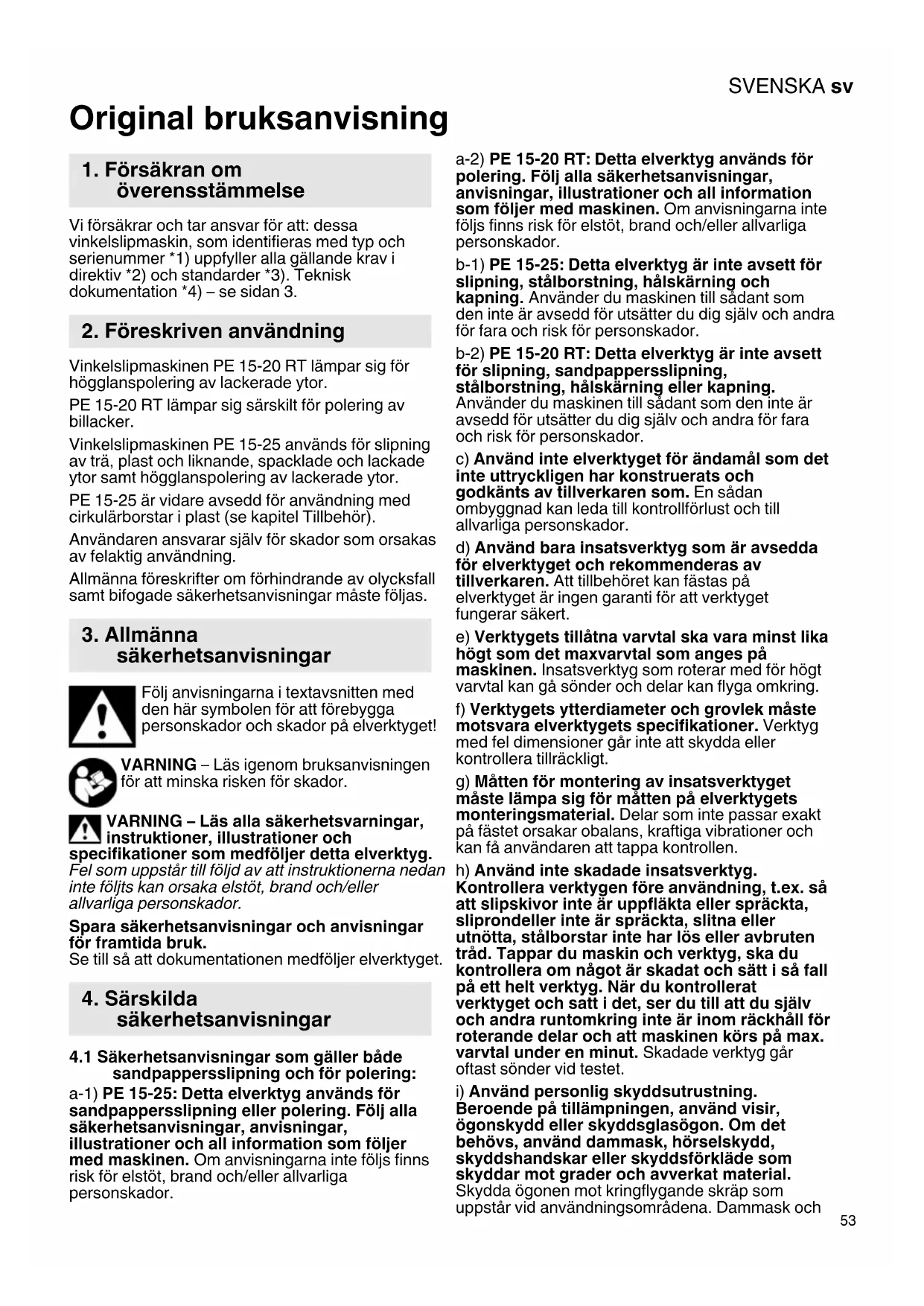

Original bruksanvisning Vi försäkrar och tar ansvar för att: dessa vinkelslipmaskin, som identifieras med typ och serienummer *1) uppfyller alla gällande krav i direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3. Vinkelslipmaskinen PE 15-20 RT lämpar sig för högglanspolering av lackerade ytor. PE 15-20 RT lämpar sig särskilt för polering av billacker. Vinkelslipmaskinen PE 15-25 används för slipning av trä, plast och liknande, spacklade och lackade ytor samt högglanspolering av lackerade ytor. PE 15-25 är vidare avsedd för användning med cirkulärborstar i plast (se kapitel Tillbehör). Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om förhindrande av olycksfall samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

4.1 Säkerhetsanvisningar som gäller både

sandpappersslipning och för polering: a-1) PE 15-25: Detta elverktyg används för sandpappersslipning eller polering. Följ alla säkerhetsanvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om anvisningarna inte följs finns risk för elstöt, brand och/eller allvarliga personskador. a-2) PE 15-20 RT: Detta elverktyg används för polering. Följ alla säkerhetsanvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om anvisningarna inte följs finns risk för elstöt, brand och/eller allvarliga personskador. b-1) PE 15-25: Detta elverktyg är inte avsett för slipning, stålborstning, hålskärning och kapning. Använder du maskinen till sådant som den inte är avsedd för utsätter du dig själv och andra för fara och risk för personskador. b-2) PE 15-20 RT: Detta elverktyg är inte avsett för slipning, sandpappersslipning, stålborstning, hålskärning eller kapning. Använder du maskinen till sådant som den inte är avsedd för utsätter du dig själv och andra för fara och risk för personskador. c) Använd inte elverktyget för ändamål som det inte uttryckligen har konstruerats och godkänts av tillverkaren som. En sådan ombyggnad kan leda till kontrollförlust och till allvarliga personskador. d) Använd bara insatsverktyg som är avsedda för elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert. e) Verktygets tillåtna varvtal ska vara minst lika högt som det maxvarvtal som anges på maskinen. Insatsverktyg som roterar med för högt varvtal kan gå sönder och delar kan flyga omkring. f) Verktygets ytterdiameter och grovlek måste motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. g) Måtten för montering av insatsverktyget måste lämpa sig för måtten på elverktygets monteringsmaterial. Delar som inte passar exakt på fästet orsakar obalans, kraftiga vibrationer och kan få användaren att tappa kontrollen. h) Använd inte skadade insatsverktyg. Kontrollera verktygen före användning, t.ex. så att slipskivor inte är uppfläkta eller spräckta, sliprondeller inte är spräckta, slitna eller utnötta, stålborstar inte har lös eller avbruten tråd. Tappar du maskin och verktyg, ska du kontrollera om något är skadat och sätt i så fall på ett helt verktyg. När du kontrollerat verktyget och satt i det, ser du till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och att maskinen körs på max. varvtal under en minut. Skadade verktyg går oftast sönder vid testet.

i) Använd personlig skyddsutrustning.

Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och

2. Föreskriven användning

säkerhetsanvisningar

andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador. j) Se till att andra i närheten är på säkert avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet. k) Håll alltid i de isolerade greppen när du jobbar med sådana verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. l) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen kan sladden kapas eller snos in så att din hand eller arm dras in i roterande delar. m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget. n) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen. o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. p) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet. q) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande

säkerhetsanvisningar Kast är en plötslig reaktion på grund av att roterande delar hakar fast eller nyper, som t.ex. en slipskiva, sliprondell, stålborste. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen. Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast orsakas av felaktig användning av elverktyget och/eller felaktiga arbetsvillkor. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a) Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så bra kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare få kontroll över kastrekyler och motriktade krafter. b) Håll aldrig handen nära roterande verktyg. Verktyget kan röra sig över handen om du får ett kast. c) Stå inte med kroppen i den riktning som elverktyget rör sig om det får ett kast. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen. d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte stöter mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. e) Använd inte kedjesågblad för , sågning i trä, inga segmenterade diamantkapskivor med ett segmentavstånd större än 10 mm och inga tandade sågblad. Sådana verktyg ger ofta kast eller får användaren att tappa kontrollen.

4.3 Gäller bara PE 15-25: särskilda

säkerhetsanvisningar för sandpappersslipning: a) Använd slippapper av rätt storlek och utan följ tillverkarens anvisningar om val av slippapper. Slippapper som sticker utanför sliprondellen kan ge personskador, få rondellen att nypa, riva sönder slippappret eller ge kast.

4.4 Särskilda säkerhetsanvisningar för

polering: a) Det får inte finnas några lösa delar på polerhättan; var särskilt uppmärksam på fästtrådar. Stick in eller kapa fästtrådarna. Lösa, medroterande fästtrådar kan dra med sig dina fingrar in eller fastna i arbetsstycket. Se upp: arbetsstycket kan bli varmt vid polering!

4.5 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon. Använd hörselskydd. VARNING – Elverktyget ska alltid användas med båda händerna. Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet. Följ verktygs- och tillbehörstillverkarens anvisningar! Förvara och hantera verktygen helt enligt tillverkarens anvisningar. Se till så att verktygen blir monterade enligt tillverkarens anvisningar. Verktyget roterar en kort tid efter det att maskinen stängts av. Använd aldrig delade reducerbussningar eller adaptrar för att få verktyg med stora hål att passa.SVENSKA sv

Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt. Använder du verktyg med gängfäste får spindeländen inte gå i botten på slipverktyget. Se till så att gängningen i verktyget är tillräckligt lång, så att hela spindeln får plats. Verktygsgängningen måste passa spindelgängan. Spindellängd och spindelgänga, se sid. 3 och kap. 14. Tekniska data. Vi rekommenderar att du använder lämpligt stationärt utsug. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Slår jordfelsbrytaren av vinkelslipen, måste du kontrollera och rengöra den. Se kapitel 9. Rengöring. Se till så att ventilationsöppningarna är öppna vid arbete i dammig miljö. Om det blir nödvändigt att avlägsna dammet, skall elverktyget först skiljas från elnätet (använd ej metalliska föremål) och undvik att skada inre delar. Skadade, ej runda eller vibrerande verktyg får ej användas. Dra alltid ur kontakten före inställning, omriggning eller underhåll. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Byt ut skadade eller spruckna handskydd. Använd aldrig maskinen med trasigt handskydd. Använd endast de verktyg som specificeras i kapitel 11.. För denna tillämpning krävs ingen skyddskåpa. Använd inte lamellsliprondeller. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2. 1 Spindellåsknapp 2 Skjutreglage PÅ/AV 3 Handtag 4 Varvtalsvred 5 Elektronikindikering * 6 Dammskyddsfilter * 7 Extra bygelhandtag * 8 Vingskruvar för det extra bygelhandtaget *

• beroende på utförande/ingår inte Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Hantera alltid vinkelslipmaskinen i handtagen med två händer.

6.1 PE 15-20 RT: Montera stödhandtaget

Arbeta endast med det fastsatta extrahandtaget (11)! Skruva fast extrahandtaget ordentligt på maskinens vänster- eller högersida.

6.2 PE 15-25: Montera det extra

bygelhandtaget Arbeta endast med monterat extra bygelhandtag (7)! Sätt fast det extra bygelhandtaget så som visas på bilden (se bild A, sid. 2). - Sätt på låsbrickorna (9) på vänster och höger sida av växelhuset. - Montera det extra bygelhandtaget (7) på växelhuset. - Stoppa in vingskruvar (8) till vänster och höger i det extra bygelhandtaget (7) och skruva in lätt. - Ställ in önskad vinkel för det extra bygelhandtaget (7).

- Dra åt vingskruvarna (8) på vänster och höger sida ordentligt för hand.

6.3 Dammskyddsfilter (beroende på

utrustning) Montering se s. 2, bild B. Rengör dammskyddsfiltret regelbundet. Se kapitel 9. Rengöring. Tryck bara in spindellåsknappen (1) när spindeln står still! Låsa spindeln Tryck på spindellåsningen (1) och vrid spindeln för hand tills du känner att spindellåsningen hakar fast

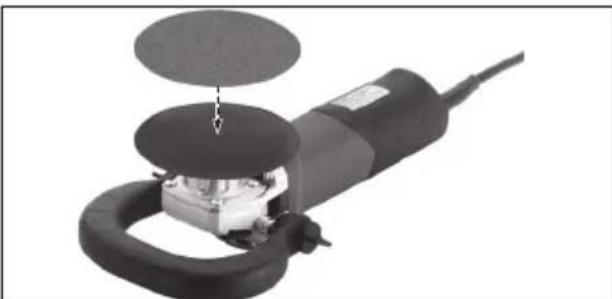

7.1 Sätta på stödrondell och slippapper

Använd endast den spännmutter som medföljer stödrondellen! Placera stödrondellen på spindeln enligt figuren. Skruva fast sliprondellen med den medföljande stödrondellens spännmutter. Spärra spindeln. Dra fast sliprondellen med stödrondellen medsols för hand. Lossa den för hand eller vid behov med en haknyckel.

8.1 Ställa in varvtalet

Varvtalet kan förinställas och ändras steglöst med vredet (4). VTC-elektroniken möjliggör en anpassning av arbetet till materialet samt ett närmast konstant varvtal även vid belastning.

Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket. Försök undvika att maskinen suger upp damm och spån. Se till att maskinen hålls borta från avlagrat damm när den slås på och av. När du slår av maskinen, lägg inte ifrån dig den förrän motorn stannat. Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet. PE 15-25: Start: Skjut skjutreglaget (2) framåt. Tippa ned den tills den snäpper fast vid kontinuerlig användning. Stopp: tryck på bakkanten av skjutreglaget (2) så att det lossar. PE 15-20 RT: Slå på, varvtal: Tryck in strömbrytaren (13). Du ändrar varvtal genom att trycka in strömbrytaren. Stopp: Du slår av genom att släppa strömbrytaren (13). Kontinuerlig användning: Håll in strömbrytaren (13), tryck på låsknappen (12) och släpp sedan strömbrytaren. Slå av genom att trycka på strömbrytaren (13) igen och sedan släppa den.

8.3 Arbetsanvisningar

Polering: Börja polera med lågt varvtal, grovt polermedel och ett lammull resp. en grov svamp. Öka sedan varvtalet och använd ett medelgrovt polermedel och en medelgrov svamp. För att få en finish (högglanspolering) används ett högt varvtal samt det finaste polermedlet med den finaste svampen. Polering sker korsvis, dvs. från vänster till höger och därefter uppifrån och ned. Se till att inte polera för länge på samma ställe eftersom ytan värms upp kraftigt och kan skadas. Sandpappersslipning (ej PE 15-20 RT): Tryck lagom hårt på maskinen och för den fram och tillbaka över ytan, så att arbetsstycksytan inte blir för het. Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror. Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär

skyddsglasögon och lämplig andningsmask. Se till att utsugning sker korrekt i samband med urblåsning. Rengöring av dammskyddsfiltret: Om det samlas för mycket damm på dammskyddsfiltret, minskar kylningen av motorn, vilket kan leda till att motorn överhettas och skadas! Rengör ofta och grundligt dammskyddsfiltret genom att dammsuga eller torka av det. Börja med att koppla från elverktyget eller ta av dammskyddsfiltret. Under arbetet måste man bära skyddsglasögon och lämplig dammask. Se till att utsugning sker korrekt i samband med urblåsning. PE 15-25: Den elektriska signalindikeringen (5) lyser och arbetsvarvtalet sjunker. Maskinbelastningen är för hög! Låt maskinen gå på tomgång tills den elektriska signalindikeringen slocknar. PE 15-20 RT, PE 15-25: Maskinen arbetar inte. Den elektriska signalindikeringen (5) blinkar. Återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på maskinen igen. Använd bara Metabo-originaltillbehör. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Använd alltid lämpligt insatsverktyg och föreskriven skyddskåpa för arbetsuppgiften. Se sidan 4. (Bilderna fungerar som exempel). Arbetsuppgift: Sandpappersslipning/ strukturering av ytan med cirkulärborstar i plast från Metabo - Verktyg: Sliprondell för slipark eller cirkulärborste i plast - Föreskriven skyddskåpa: ingen Arbetsuppgift: Polering - Verktyg: poleringstillbehör - Föreskriven skyddskåpa: ingen Tillbehör: (se även www.metabo.com) Se sidan 4. A Självhäftande stödrondell, med kardborryta (för fastsättning av poler- och sliptillbehör) B Självhäftande polersvamp, grov (för polering av vittrade lacker) C Självhäftande polersvamp, fin (för polering av lacker) D Självhäftande filtskiva, mjuk (för polering av lack, icke-järnmetaller och vanadiumplåt) E Självhäftande lammullspolerskiva (för polering av vittrade lacker) F Kardborrmellanlägg (för bearbetning av välvda ytor) G Filtpolerskiva med invändig M14-gänga H Cirkulärborstar i plast För bearbetning, avgradning, slipning och strukturering av ytor. I Dammskyddsfilter Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! En defekt nätanslutningskabel får endast ersättas med en av Metabos särskilda originalnätanslutningskablar, som kan beställas från Metabo-service. Metaboelverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och elektronikprodukter samt enligt harmoniserad natio- nell lag ska uttjänta elverktyg källsorteras för miljö- vänlig återvinning. Förklaringar till uppgifterna finns på sida 3. Förbehåll för tekniska ändringar.

max =maxdiameter för stödrondeller

t, max =maxmoment M =Spindelgänga l =Slipspindellängd n* =Tomgångsvarvtal (maxvarvtal)

=Tomgångsvarvtal beroende på vredets läge

• =Varvtal vid märklast

=Nominell effektförbrukning

=Utgångseffekt m =Vikt utan sladd Mätvärdena är uppmätta enligt EN 62841. Maskinen har skyddsklass II ~ Växelström

• Energirika högfrekventa störningar kan orsaka varvtalssvängningar. De försvinner när störningen klingat av. I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Slipning av tunna plåtar eller andra lätt vibrerande arbetsstycken med stor yta kan leda till betydligt högre total ljudnivå (upp till 15 dB) än de angivna värdena för bulleremission. Om möjligt bör bulleremissionen från sådana arbetsstycken dämpas genom lämpliga åtgärder, såsom användning av tunga, flexibla dämpningsmattor. Den ökade bulleremissionen måste även beaktas i samband med riskbedömningen av bullret och val av lämpligt hörselskydd. Totalt vibrationsvärde (vektorsumma i tre riktningar) beräknas enligt EN 62841:

h, P =Vibrationsemissionsvärde (polering)

h,DS =Onoggrannhet (vibrationer) Typisk A-värderad bullernivå

= Onoggrannhet Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!SUOMI fi
