BRUKSANVISNING CED 125 METABO

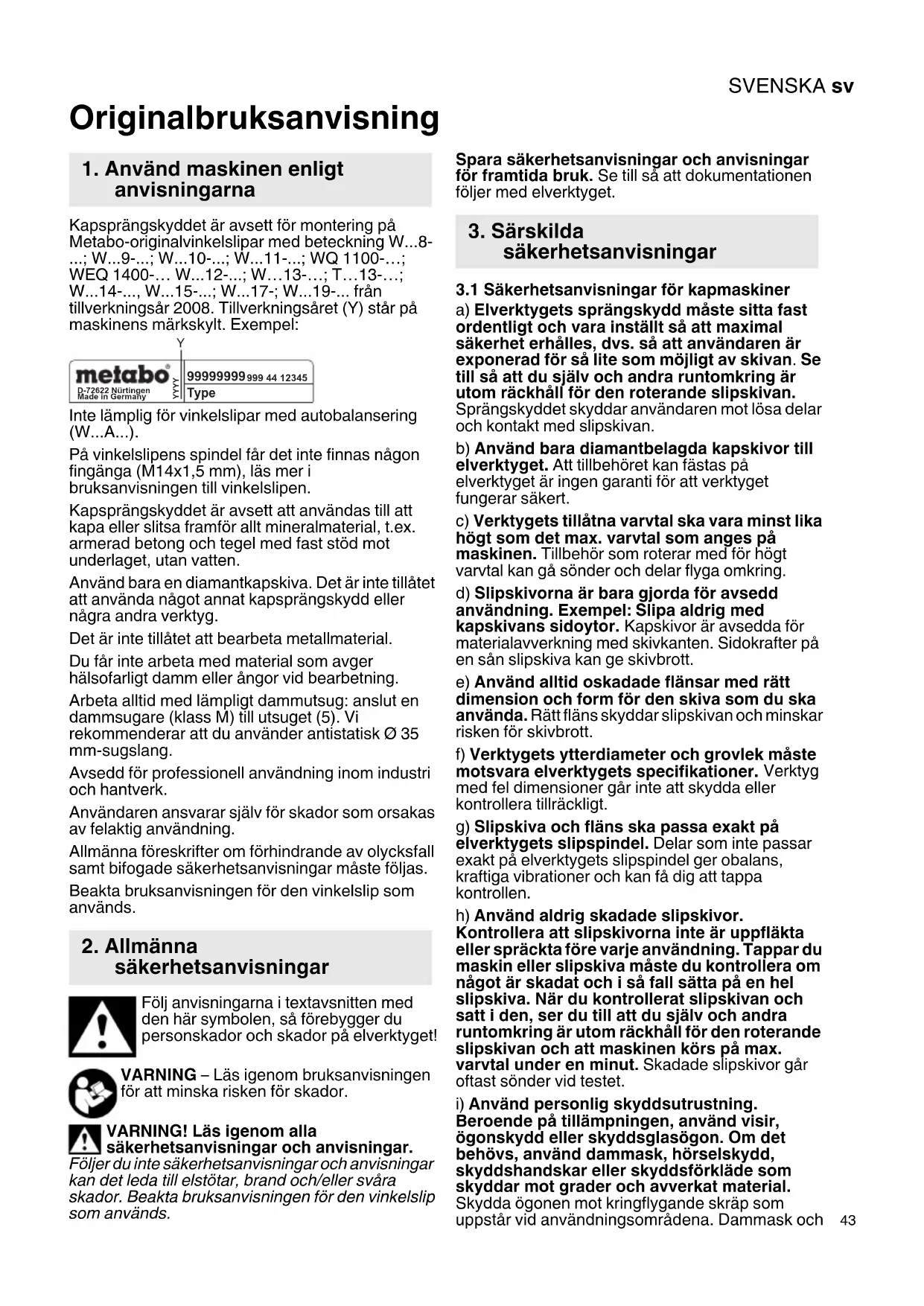

• Originalbruksanvisning Kapsprängskyddet är avsett för montering på Metabo-originalvinkelslipar med beteckning W - p. 8
• ; W - p. 9
• ; W - p. 10
• ; W - p. 11
• ; WQ 1100-…; WEQ 1400-… W - p. 12
• ; W…13-…; T…13-…; W - p. 14
• , W - p. 15
• ; W p. 17
• -; W - från tillverkningsår 2008. Tillverkningsåret (Y) står på maskinens märkskylt. Exempel: Inte lämplig för vinkelslipar med autobalansering (W A ). På vinkelslipens spindel får det inte finnas någon fingänga (M14x1,5 mm), läs mer i bruksanvisningen till vinkelslipen. Kapsprängskyddet är avsett att användas till att kapa eller slitsa framför allt mineralmaterial, t.ex. armerad betong och tegel med fast stöd mot underlaget, utan vatten. Använd bara en diamantkapskiva. Det är inte tillåtet att använda något annat kapsprängskydd eller några andra verktyg. Det är inte tillåtet att bearbeta metallmaterial. Du får inte arbeta med material som avger hälsofarligt damm eller ångor vid bearbetning. Arbeta alltid med lämpligt dammutsug: anslut en dammsugare (klass M) till utsuget (5). Vi rekommenderar att du använder antistatisk Ø 35 mm-sugslang. Avsedd för professionell användning inom industri och hantverk. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om förhindrande av olycksfall samt bifogade säkerhetsanvisningar måste följas. Beakta bruksanvisningen för den vinkelslip som används. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING! Läs igenom alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador. Beakta bruksanvisningen för den vinkelslip som används. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen följer med elverktyget. p. 19

3.1 Säkerhetsanvisningar för kapmaskiner

a) Elverktygets sprängskydd måste sitta fast ordentligt och vara inställt så att maximal säkerhet erhålles, dvs. så att användaren är exponerad för så lite som möjligt av skivan. Se till så att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan. Sprängskyddet skyddar användaren mot lösa delar och kontakt med slipskivan. b) Använd bara diamantbelagda kapskivor till elverktyget. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert. c) Verktygets tillåtna varvtal ska vara minst lika högt som det max. varvtal som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå sönder och delar flyga omkring. d) Slipskivorna är bara gjorda för avsedd användning. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott. e) Använd alltid oskadade flänsar med rätt dimension och form för den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken för skivbrott. f) Verktygets ytterdiameter och grovlek måste motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. g) Slipskiva och fläns ska passa exakt på elverktygets slipspindel. Delar som inte passar exakt på elverktygets slipspindel ger obalans, kraftiga vibrationer och kan få dig att tappa kontrollen. h) Använd aldrig skadade slipskivor. Kontrollera att slipskivorna inte är uppfläkta eller spräckta före varje användning. Tappar du maskin eller slipskiva måste du kontrollera om något är skadat och i så fall sätta på en hel slipskiva. När du kontrollerat slipskivan och satt i den, ser du till att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan och att maskinen körs på max. varvtal under en minut. Skadade slipskivor går oftast sönder vid testet.

i) Använd personlig skyddsutrustning.

Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och

1. Använd maskinen enligt

andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador. j) Se till att andra i närheten är på säkert avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet. k) Maskinen får bara fattas tag i med hjälp av de isolerade handtagen när du arbetar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. l) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen kan sladden kapas eller snos in så att din hand eller arm dras in i roterande delar. m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget. m) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen. o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. p) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet. q) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

3.2 Kast och motsvarande

säkerhetsanvisningar Kast är en plötslig reaktion på grund av att slipskivan hakar fast eller nyper. Ihakningen eller nypet gör att den roterande delen får ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen. Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast beror helt och hållet på felaktig användning av elverktyget. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a) Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så bra kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare få kontroll över kastrekyler och motriktade krafter. b) Håll aldrig handen nära roterande verktyg. Verktyget kan röra sig över handen om du får ett kast. c) Undvik området framför och bakom den roterande kapskivan. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen. d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. e) Använd aldrig sågkedjor, tandade sågklingor eller segmenterade diamantskivor vars slitsar är mer än 10 mm breda. Sådana verktyg ger ofta kast eller får dig att förlora kontrollen över elverktyget. f) Se till så att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap. Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott. g) Om skivan nyper eller om du avbryter arbetet, slår du av maskinen och håller den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp. h) Slå inte på elverktyget när det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.

i) Palla upp plattor eller stora arbetsstycken, så

minskar risken för kast på grund av att kapskivan nyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid kapstället och kanten. j) Var extra försiktig när du ”instickskapar” i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten- eller elledningar eller andra föremål.

3.3 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon. Använd lämpligt andningsskydd. Använd bara en diamantkapskiva. Endast en diamantkapskiva får användas. Använd aldrig bundna skivor. Använd hörselskydd.SVENSKA sv

Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet. Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda verktygen mot fett och slag! Förvara och hantera verktygen helt enligt tillverkarens anvisningar. Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt. Skadade, ej runda eller vibrerande verktyg får ej användas. Kontrollera att det inte finns några el-, vatten-, eller gasledningar på det ställe som ska bearbetas (använd t.ex. en metalldetektor). Försök att inte skada gas-, vatten- och elledningar samt bärande väggar. Dra alltid ur kontakten före inställning, omriggning eller underhåll. Beakta bruksanvisningen för den vinkelslip som används. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Innan maskinen tas i bruk ska man alltid kontrollera så att det inte fattas några delar eller inte finns delar som är nötta, trasiga, spräckta eller skadade. Ett sprängskydd med brister eller som inte är intakt får inte användas. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm, - använd en utsugsanordning och/eller en luftrenare, - sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sidan 2. 1 Maskinen får bara skjutas i pilens riktning 2 Stödhandtag (på vinkelslip) * 3 Utlösningsspak 4 Spindellåsningsknapp (på vinkelslip) * 5 Utsugsanslutning 6 Klämskruv (begränsat kapdjup) 7 Löptrissor (gäller bara CED 125 Plus) * 8 Adapter till styrskenor som appliceras på Metabo-styrskena (gäller endast CED 125 Plus) * 9 Sprängskydd (komplett) 10 Slid (med vars hjälp det är möjligt att montera isär sprängskyddet) 11 Fot 12 Sugsprängskydd 13 Spak (på vinkelslip) * 14 Klämskruv 15 Spännyckel 16 Tvåhålsmutter 17 Diamantkapskiva * 18 Distanshylsa 19 Stödfläns (på vinkelslip) * 20 Spindel (på vinkelslip) *

• ingår inte/beror på utrustning

5.1 Sätta på sprängskyddet på vinkelslipen

Se sidan 2, bild C. - Montera isär sugsprängskydd (12) och fot (11) enligt beskrivningen i kapitel 6.1. - Tryck ned spaken (13) och håll den intryckt. Placera vinkelslipen på sugsprängskyddet (12) i det läge som anges. - Släpp spaken och vrid sugsprängskyddet tills spaken (13) snäpper fast. - Kontrollera att sugsprängskyddet sitter fast ordentligt: Spaken måste ha snäppt fast och det får inte gå att vrida på sprängskyddet. - Vid behov måste klämskruven (14) dras åt. - Montera ihop sugsprängskydd (12) och fot (11) enligt beskrivning i kapitel 6.1. - Sätta på stödhandtaget (2). Se kapitlet 5.2 (Ta av sprängskyddet i omvänd ordning.)

5.2 Sätta på stödhandtaget

Arbeta bara med påsatt stödhandtag (2)!

5. Före användningSVENSKAsv

- Skruva av stödhandtaget från (2) vinkelslipen och skruva i det ordentligt på vänster eller höger sida om sugsprängskyddet (12).

5.3 Sätta på dammutsug

Arbeta alltid med lämpligt dammutsug: anslut en dammsugare (klass M) till utsuget (5). Använd kopplingsmuff 6.30796 för optimalt utsug. Vi rekommenderar att du använder antistatisk Ø 35 mm-sugslang. Före alla omriggningsarbeten: Dra ut kontakten ur uttaget. Maskinen ska vara av och spindeln ska ha stannat.

6.1 Sätta på diamantkapskiva

Montera isär sugsprängskydd (12) och fot (11) Se sid. 2, bild A.

1. Skjut sliden (10) i pilens riktning och vrid

sugsprängskyddet (12) i den riktning som pilen anger.

2. Från anvisat läge är det möjligt att montera av

sugsprängskyddet (12) från foten (11). Sätta på diamantkapskivan på vinkelslipen.

3. Tryck på spindellåsningsknappen (4) och vrid

spindeln (20) tills låsknappen snäpper i.

4. Sätt på stödflänsen (19) på spindeln (följer med

vinkelslipen). Den sitter rätt när det inte går att vrida på den på den låsta spindeln.

5. Sätt på distanshylsan (18) på stödflänsen (19).

6. Placera diamantkapskivan (17) på

distanshylsan (18). Ta hänsyn till rotationsriktningen. Rätt rotationsriktning anges med hjälp av pilar på diamantkapskivan och sugsprängskyddet.

7. Se till att vinkelslipens tvåhåls-spännmutter (16)

och spindel (20) passar ihop med varandra: Etiketten på tvåhåls-spännmuttern och gänguppgiften på vinkelslipens typskylt måste stämma överens (M14 resp. 5/8").

8. Skruva på tvåhålsmuttern (16).

9. Tryck ned spindellåsningsknappen (4) och håll

den intryckt. 10.Dra åt tvåhålsmuttern (16) ordentligt med spännyckeln (15). Montera ihop sugsprängskydd (12) och fot (11) 11.Se sid. 2, bild B. Installera sugsprängskyddets 2 bultar (12) i fotledningarna (11) enligt anvisning. 12.Vrid in sugsprängskydd (12) och fot (11) i varandra tills sliden (10) snäpps fast och de båda delarna är hopkopplade med varandra. 13.Kontrollera att den är ordentligt kopplad. Kör alltid maskinen med båda händer på vinkelslipens huvudhandtag och stödhandtaget (2).

1. Ställa in önskat kapdjup:

Lossa på klämskruven (6) och ställ in önskat kapdjup på skalan, dra åt klämskruven (6) igen.

2. Placera sprängskyddet med foten (11) på

3. Slå på maskinen och avvakta tills max. varvtal

4. Tryck ned utlösningsspaken (3). Kör maskinen

långsamt nedåt tills det tar stopp; Diamantkapskivan tränger in i materialet.

5. Maskinen får bara skjutas/dras i pilens riktning

(1) (Arbeta motströms). Annars finns det risk att maskinen hoppar ut okontrollerat ur skåran. Jobba med lagom matning som är anpassad till materialet du bearbetar.

6. När spåret är klart, så slår du av maskinen och

håller den stadigt tills diamantkapskivan stannat. Försök aldrig dra loss diamantkapskivan ur skåran när skivan roterar, det kan ge ett kast.

7. Kör maskinen uppåt tills det tar stopp:

Utlösningsspaken (3) snäpps fast.

8. Lägg ifrån dig maskinen.

Obs! Vid särskilda användningsförhållanden kan sprängskyddet också användas utan fot (11). Hur foten tas av och sätts på beskrivs i kapitel 6.1. Innan maskinen tas i bruk ska man alltid kontrollera så att det inte fattas några delar eller inte finns delar som är nötta, trasiga, spräckta eller skadade. Ett sprängskydd med brister eller som inte är intakt får inte användas. Använd bara Metabo-originaltillbehör. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Använd inga segmenterade diamantkapskivor med segmentspår >10 mm. Vid användning av segmenterade diamantkapskivor är endast negativa segmentskärvinklar tillåtna. CED 125 Plus är avsedd för användning med Metabo-styrskena, ordernummer 6.31213. Max. tillåten grovlek för diamantkapskivan är 3mm (1/8“). Innan maskinen används för första gången: - Lossa på skruvarna till styrskenornas adapter (8). - Placera maskinen på styrskena 6.31213. - Skjut på adaptern till styrskenorna och ställ på så sätt in toleransen. - Skruva fast skruvarna till styrskenornas adapter (8) igen. Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Låt bara behörig elektriker reparera sprängskyddet med originalreservdelar. Då kan du lita på att sprängskyddet är säkert att använda.

Metabo-sprängskydd som behöver repareras ska skickas till din Metabo-återförsäljare. Adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Var rädd om miljön, släng inte uttjänta elverktyg och batterier bland hushållssoporna! Följ nationella miljöföreskrifter om källsortering och återvinning av uttjänta maskiner, förpackningar och tillbehör. Max. tillåten diameter för diamantkapskivan är 125 mm (5“). Max. tillåten grovlek för diamantkapskivan är 6 mm (1/4“). Använd inga segmenterade diamantkapskivor med segmentspår >10 mm. Vid användning av segmenterade diamantkapskivor är endast negativa segmentskärvinklar tillåtna.
