CED 125 - Kiillotin METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kulmahiomakoneen suojakupu
Merkki	Metabo
Malli	CED 125
Kategoria	Kiillotuskone
Hiomalaikan enimmäishalkaisija	125 mm
Hiomalaikan enimmäispaksuus	6 mm
Suositeltu hiomalaikka	Timanttikatkaisulaikka
Käyttötarkoitus	Mineraalimateriaalien (teräsbetoni, muurattu) katkaisu ja uritus
Yhteensopiva Metabo-kulmahiomakoneiden kanssa	W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19... (vuodesta 2008)
Pölynimu	Liitäntä M-luokan pölynimurille, letku Ø 35 mm
Lisäkahva	Sisältyy, kiinnitettävissä vasemmalle tai oikealle
Lukituksen avausjärjestelmä	Vipu suojakuvun nopeaa irrotusta varten
Irrotettava jalka	Kyllä, ohjausta varten työkappaleella
Leikkaussyvyyden rajoitus	Säädettävä kiristysruuvi
Turvallisuus	Suojakuvun pakollinen käyttö, suojavarusteiden käyttö
Sisältyvät tarvikkeet	Nastasanka, kaksireikäinen kiristysmutteri, välikappale, tukilevy
Huolto	Puhdista ilma-aukot säännöllisesti, tarkista kunto ennen jokaista käyttöä
Korjaukset	Anna valtuutetun Metabo-ammattilaisen tehtäväksi, käytä alkuperäisiä osia

Usein kysytyt kysymykset - CED 125 METABO

Mikä on CED 125 -suojakuvun käyttötarkoitus?

CED 125 -suojakupu on suunniteltu mineraalimateriaalien, kuten teräsbetonin ja muurauksen, katkaisuun ja uritukseen kiinteällä tuella ja ilman veden käyttöä. Sitä käytetään yksinomaan timanttikatkaisulaikkojen kanssa.

Millaiset kulmahiomakoneet ovat yhteensopivia CED 125:n kanssa?

Suojakupu on yhteensopiva seuraavien Metabo-kulmahiomakonesarjojen kanssa (vuodesta 2008): W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19.... Se ei sovellu hiomakoneille, joissa on Autobalance (W...A...) tai M14 x 1,5 mm -kierre.

Kuinka asennan CED 125 -suojakuvun kulmahiomakoneeseen?

Pura ensin imukupu (12) ja jalka (11). Paina hiomakoneen vipua (13) ja aseta se suojakuvussa osoitettuun asentoon. Vapauta vipu ja suuntaa suojakupua, kunnes se napsahtaa paikalleen. Tarkista kiinnitys ja kiristä tarvittaessa lukitusruuvi (14). Asenna imukupu ja jalka takaisin, ja ruuvaa lisäkahva (2) suojakuvun vasemmalle tai oikealle puolelle.

Kuinka säädän leikkaussyvyyttä CED 125:ssä?

Löysää kiristysruuvia (6) ja säädä se haluttuun leikkaussyvyyteen. Kiristä sitten ruuvi. Suurin syvyys määräytyy rajoittimen asennon mukaan.

Mitä hiontatarvikkeita saan käyttää CED 125:n kanssa?

Käytä yksinomaan timanttikatkaisulaikkoja, joiden enimmäishalkaisija on 125 mm ja enimmäispaksuus 6 mm. Segmentoiduissa laikoissa segmenttien välisten rakojen on oltava alle 10 mm. Älä käytä sidottuja laikkoja tai muita ei-suositeltuja tarvikkeita.

Kuinka puhdistan ja huollan CED 125 -suojakupua?

Tarkista ennen jokaista käyttöä, ettei suojakuvussa ole puuttuvia, kuluneita, rikkoutuneita tai halkeilleita osia. Puhdista hiomakoneen ilma-aukot säännöllisesti. Käytä kuivaa liinaa tai imuria. Älä käytä syövyttäviä aineita. Korjauksia varten ota yhteys valtuutettuun Metabo-huoltoliikkeeseen.

Mitä turvatoimia minun on noudatettava käyttäessäni CED 125:tä?

Käytä aina suojalaseja, pölynaamaria ja kuulosuojaimia. Pidä ihmiset etäällä. Pidä työkalua eristetyistä pinnoista. Älä koskaan laske työkalua ennen kuin laikka on pysähtynyt kokonaan. Noudata käytettävän kulmahiomakoneen turvallisuusohjeita.

Voiko CED 125 -suojakupua käyttää ilman jalkaa?

Kyllä, erikoissovelluksissa suojakupua voidaan käyttää ilman jalkaa (11). jalan irrottaminen ja takaisin asentaminen on kuvattu ohjeissa. Jalan käyttöä suositellaan kuitenkin vakaamman ohjauksen ja paremman turvallisuuden vuoksi.

Mistä löydän varaosia CED 125:lle?

Alkuperäiset Metabo-varaosat ovat saatavilla valtuutetuilta jälleenmyyjiltä tai verkkosivustolta www.metabo.com. Voit ladata sieltä varaosaluettelon. Korjauksia varten ota yhteyttä Metabo-huoltoon.

Kuinka imuroin pölyä käyttäessäni CED 125:tä?

Liitä M-luokan pölynimuri suojakuvun imuliittimeen (5). Käytä mieluiten antistaattista Ø 35 mm imuletkua optimaalisen tehon saavuttamiseksi. Varmista, että imuri on päällä työskentelyn aikana.

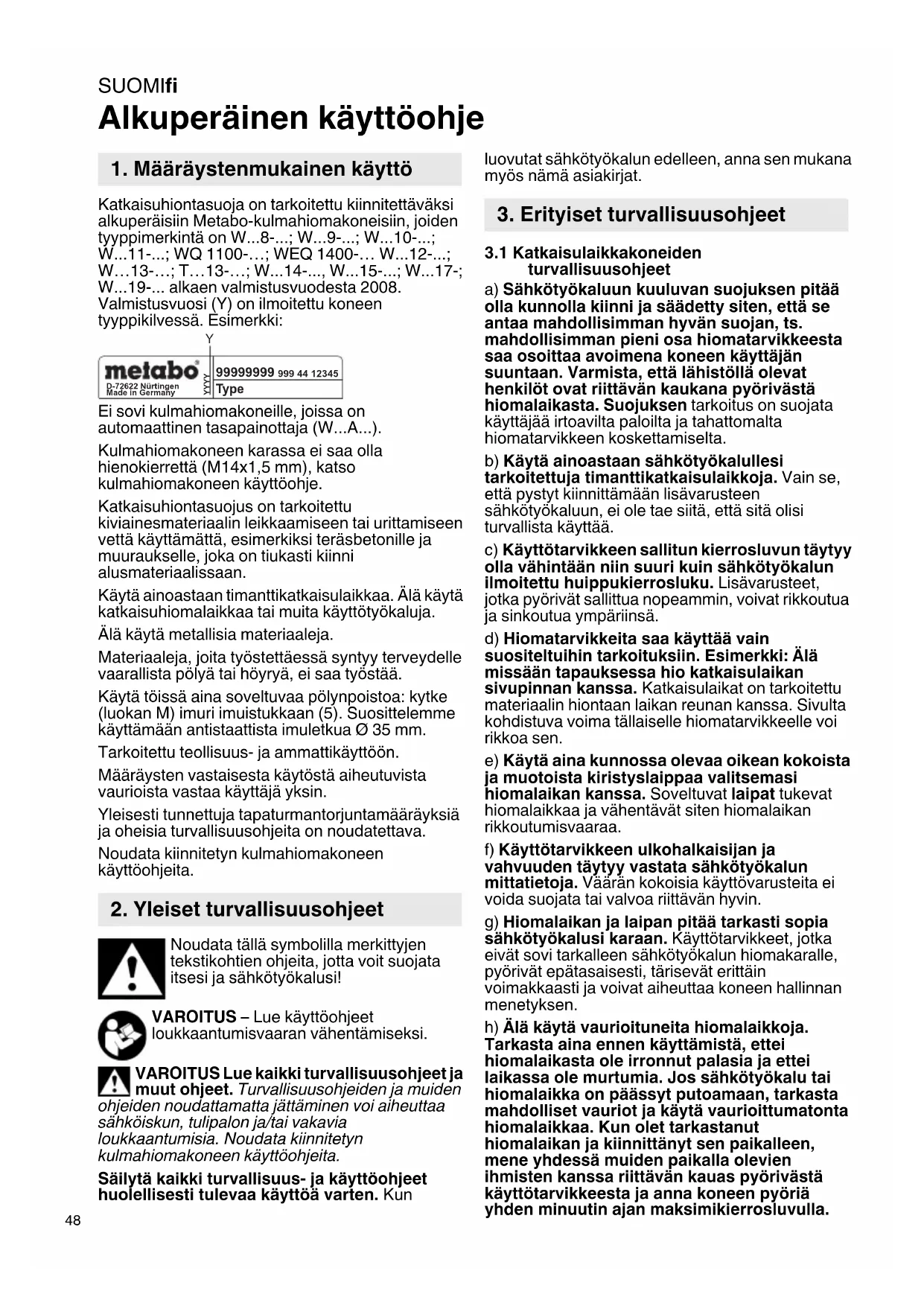

KÄYTTÖOHJE CED 125 METABO

Alkuperäinen käyttoohje

1. Määräystenmukainen käytto

Katkaisuhiontasuoja on tarkoitettu kiinnitettavaksi alkuperaisin Metabo-kulmahiomakoneisiin, joiden typpimerkintä on W...8-.;W...9-;W...10-; W...11-;WQ 1100-; WEQ 1400-..W...12-; W...13-;T...13-;W...14-;W...15-;W...17- W...19- alkaen valmistusvuodesta 2008. Valmistusvuosi (Y) on ilmoitettu koneen typpikilvessä. Esimerkki:

Ei sovi kulmahiomakoneille, joissa on automaattinen tasapainottaja (W...A...).

Kulmahiomakoneen karassa ei saa olla hienokierrettä (M14x1,5 mm), katso kulmahiomakoneen käytöohje.

Katkaisuhiontasuojus on tarkoitettu kiviainesmaterialiaalin leikkaamiseen tai urittamiseen vetta kayttamatta, esimerkiki terasbetonille ja muuraukselle, joka on tiukasti kiinn alusmateriaialissaan.

Käytä ainoastaan timanttikatkaisulaikkaa. Älä käytä katkaisuhiomalaikkaa tai muita käytötyokaluja.

Älä käytä metallisia materiaialeja.

Materiaialeja, joita tyostettaaessa syntyy terveydelle vaarallista polya tai hoyrya, ei saa tyostaa.

Käytä toissä aina soveltuvaa polynpoistoa: kytke (luokan M) imuri imustukkaan (5). Suosittelemme käyttämän antistaattista imulektkua 0 35 mm.

Tarkoitetti teollisu- ja ammattikayttoen.

Maaraysten vastaisesta kaytosta aiheutuvista vauroiasta vastaa kayttajyksin.

Yleisesti tunnettuja tapaturmantorjuntamäräryksiä ja oheisia turvallisuusohjeita on noudatettava.

Noudata kiinnitetyn kulmahiomakoneen kayttoohjeita.

2. Yleiset turvallisuusohjeet

Noudata tällä symbolilla merkittyjen tekstikohtien ohjeita, jotta voit suojata itsesi ja sahkötyokalusi!

VAROITUS - Lue käyttoohjeet loukkaantumisvaaran vahentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jattaminen voi aiheuttaa sahköiskun, tulipalon ja/tai vakavia loukkaantumisia. Noudata kiinnityn kulmahiomakoneen käytöohjeita.

Säilytä kaikki turvallisuus- ja käyttoohjeet huolellisesti tuleva käyttoa varten. Kun

luovutat sahkötyokalun edelleen, anna sen mukana myös namä asiakirjat.

3. Erityiset turvallisuusohjeet

3.1 Katkaisulaikkakoneiden turvallisuusohjeet

a) Sahkötyökaluun kuulvan suojuksen pitäa olla kunnolla kiinni ja säädetty siten, etta se antaa mahdollisimman hyvän suojan, ts. mahdollisimman pieni osa hiomatarvikkeesta saa osoittaa avoimena koneen kayttäjan suuntaan. Varmista, etta lähistöllä olevat henkilöt ovat riittävän kaukana pyörivastahiomalaikasta. Suojuksen tarkoitus on suojata kayttäja artoavilta paloilta ja Tahattomalta hiomatarvikkeen kossettamiselta.
b) Käytä ainoastaan sahkötyokalullesi tarkoitettuja timanttikatkaisulaikkoja. Vain se, etta pystyt kiinnittämän lisavarusteen sahkötyokaluun, ei ole tae siitta, etta sitä olisi turvallista käyttaa.
c) Käytötarvikkeen sallitun kierrosluvun tayty olla vähintään niin suuri kuin sahkötyokalun ilmoitettu huippukierrosluku. Lisävarusteet, jotka pyörivat sallettua nopeammin, voivat rikkoutua ja sinkoutua ympärinsa.
d) Hiomatarvikkeita saa kayttä vain suositeltuihin tarkoituksiin. Esimerkki: Alä missän tapauksessa hio katkaisulaikan sivupinnan kanssa. Katkaisulaikat on tarkoitetu materiaalin hiontaan laikan reunan kanssa. Sivulta kohdistuva voima tällaiselle hiomatarvikkeelle voi rikkoa sen.
e) Käytä aina kunnossa olevaa oikean kokoista ja muotoista kiristyslaippaa valitsemasi hiomalaikan kanssa. Soveltuvat laipat tukevat hiomalaikkaa ja vähentävät siten hiomalaikan rikkoutumisvaaraa.
f) Käytötarvikkeen ulkohalkaisijan ja vahvuuden tãytyv vastata sahkötyokalun mittatietoja. Väärän kokoisia käytövarusteita ei voida suojata tai valvoa riittävän hyvin.
g) Hiomalaikan ja laipan pitäa tarkasti sopia sahkötyokalusi karaan. Käytötarvikkeet, jotka eivat sovi tarkalleen sahkötyokalun biomakaralle, pyörivat epatasaisesti, tärisevat erittäin voimakkaasti ja voivat aiheuttaa koneen hallinnan menetyksen.
h) Älä käytä vaurioituneita hiomalaikkoja. Tarkasta aina ennen käytämista, ettei hiomalaikasta ole irronnut palasia ja ettei laikassa ole murtumia. Jos sahkötyokalu tai hiomalaikka on paassytutoamaan, tarkasta mahdolliset vauriot ja käytä vaurioittumatonta hiomalaikkaa. Kun olet tarkastanut hiomalaikan ja kiinnittänyt sen paikalleen, mene yhdessä muiden paikalla olevien ihmisten kanssa riittvänan kauas pyörivästä käytötarvikkeesta ja anna koneen pyöräyhden minuutin ajan maksimikierrosluvulla.

Vaurioitunut hiomalaikka ei yleensäkestä tatetestausaikaa ehjänä.

i) Käytä henkilökohtaista suojavarustusta.
Käytä työtehtävastä riippuen kasvonsuojainta, silmiensuojainta tai suojalaseja. Käytä käyttokohteen mukaan hengityssuojainta, kuulosuojaimia, suojakäsiniteit tai erikoissuojasiliinaa, joka suojaa hienojakoiselta hontapolyltä ja materiaalihiukkasila. Silmät on suojattava ympärinsä sinkoutuvilta epapuhtauksilta, joita syntyy eri käytösovelluksissa. Poly- tai hengityssuojainmaskien on suodateettava käytön yhteydessä syntvyä poly. Voit saada kuulovammoja, jos olet pitkään voimakkaan melun alaisena.
j) Varmista, etta sivulliset pysyvat turvallisella etaisyydellä tyopisteestä. Jokaisen tyopisteeen tulevan taytyy kayttaa henkilkohtaisia suojavarusteita. Tyokappalesta tai rikkoutuneesta kayttovarusteesta murtuneet palat voivat sinkoutua ympärinsa ja aiheuttaa vammoja myos varsinaisen tyopisteen ulkopuolella.
k) Pidä koneesta kiinn vain sen eristetyista kahvapinnoista, kun teet sellaisia toitä, joissa käytövaruste voi osua piilossa oleviin sahköjohtoihin tai koneen omaan verkkokaapelin. Sähkövirtaa johtavan johdon kossettaminen voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sahköiskun.
I) Pidä koneen verkkokaapeli etäällä pyörivästä käytötarvikkeesta. Jos menetät laitteen hallinnan, verkkokaapeli voi katketa tai tarttua käytövarusteeseen, jolloin katesi tai kasivartesi ovat vaarassa joutua kosketuksiin pyörivan työlaiteen kanssa.
m) Älä missän tapauksessa laske sahkötyokalua sivuun ennen kuin kayttötarvike on kokonaan pysahtynyt. Pyörivä kayttövaruste voi koskettaa sailytysalustaa, jolloin olet vaarassa menettä sahkötyokalun hallinnan.
n) Alä pidä sahkötyökalua käynnissä, kun kannat sitä. Vaatteesi voivat tahattoman kosketuksen yhteydessä takertua pyörivään käytövarusteeseen, jolloin käytövaruste voi vahingoittaa kehoasi.
o) Puhdista sahkötyokalun tuuletusraot sännöllisesti. Moottorin tuuletin imee polyä rungon sisän, ja suurien metallipolymaärien kertyminen voi aiheuttaa sahköön littyviä vaaroja.
p) Alä käytä sahkötyokalua palonarkojen materiaaalien laheisyydssä. Kipinät voivat sytyttä tällaiset materiaaalit palamaan.
q) Älä käytä sellaisia käytövarusteita, jotka vaativat nestemäisen jaahdytsaineen käyttoa. Veden tai muiden nestemäisten jaahdytsaineiden käytto voi aiheuttaa sahköiskun.

3.2 Takaisku ja vastaavat turvallisuusohjeet

Takaisku on pyörivän hiomalaikan takertelun tai kiinni juuttumisen aiheuttama iskunomainen liikereaktio. Takertelu tai jumittuminen johtaa käytötarvikkeen äkilliseen pysähtymiseen. Tämä

saa sahkotyokalun tempaisemaan jumiutumiskohdassa hallitsemattomasti kayttovarusteen pyorintasuntaa vastaan.

Jos esim. hiomalaikka jumiutuu tyokappaleeseen, hiomalaikan reuna voi kaivautua tyokappaleeseen, jaadä sihen kiinni ja aiheuttaa siten hiomalaikan hallinnan menetyksen tai takaiskun. Hiomalaikan like on tällöin käytäjan suuntaan tai hänestä poispain, riippuen laikan pyörintasuunnasta jumiutumiskohdassa. Tassä yhteydessä hiomalaikat voivat myös murtua.

Takaisku on seuraus sahkötyokalun
epääasianmukaisesta tai virheellisestä käytösta. Se
voidaan体系建设 sopivilla varotoimenpiteillä, kuten
seuraavassa kuvattu.

a) Pida sähkötyokalusta tukevasti kiinni ja pidä kehosi ja käsivartesi sellaisessa asennossa, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käytäina lisäkahvaa, mikäli sellainen kuuluu varustukseen, jotta pystyt hallitsemaan mahdollisimman hyvin takaiskuvoimia tai nopeuden kiihtyessä syntyviä reaktiomomenteja. Käytäja voi hallita takaiskuja reactiovoimia, kun -: noudattaa asianmukaisia varotoimenpiteita.
b) Alä missän tapauksessa vie kattasi pyörivien käytövarusteiden lahelle.
Käytövaruste voi muuten takaiskun tapahtuessa koskettaa kattasi.
c) Välta olemasta pyörivän katkaisulaikan edessä tai takana olevalla alueella. Takaisku pakottaa sahkötyokalun tempautumaan jumiutumiskohdassa hiomalaikan pyörintäsuuntaa vastaan.
d) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käytötarvikkeen hallitsematon kimmahtaminen ja jumiutuminen. Pyörivä käytövaruste juniutuu herkasti kulmissa, terävissä reunoissa tai kun se kimmahtaa hallitsemattomasti Tämä aiheuttaa hallinnan menettämisen tai takaiskun.
e) Alä käytä ketjusahanteräa tai hammadettua sahanteräa alakä segmenttitimanttilaikkaa, jossa on yli 10 mm leveät urat. Tällaiset käytövarusteet aiheuttavat herkästi takaiskun tai sähkötyokalun hallinnan menettämisen.
f) Välta katkaisulaikan juniutumista ja liian kovaa painamista. Alä leikkaa liian syvältä. Katkaisulaikan ylikuormittaminen saa sen kallistumaan tai juniutumaan herkemmin ja siten lisää takaiskun tai hiomatarvikkeen rikkoutumisen vaaraa.
g) Jos katkaisulaikka juniutuu tai keskeytät työn, kytke kone pois paälta ja pidä se rauhallisesti paikallaan, kunnes laikka pysahtyy kokonaan. Älä missän tapauksessa yritä vetä pyörivä katkaisulaikkaa leikkausurasta, koska siitä voi aiheutua takaisku. Selvita ja korjaa juniutumisen syy.
h) Alä kytke sahkötyokalua uudelleen paälle, jos se on vielä työkappaleessa. Anna katkaisulaikan saavuttaa ensin maksimikierroslukunsa, ennen kuin ryhdyt

SUOMlfi

taas jatkamaan varovasti leikkuuta. Muuten laikka voi tartua kiinni, kimmahtaa tyokappaleelta tai aiheuttaa takaiskun.

i) Tue levyt ja suuret tyokappalet, jotta saat pienennetty katkaisulaikan mahdollisen juniutumisen aiheuttamaa takaiskun vaaraa.

Suuret tyokappaleet voivat taipua oman painonsa vaikutuksesta. Tyokappale on tuettava laikan molemmilta puolilta ja niin, etta tuenta on tehty sekakatkaisu-uran laheltä etta myos reunasta.

j) Ole erityisen varovainen leikatessasi "onkaloita" valmiisiiin seiniin tai muihin sellaisiin kohtiin, joihin ei voi nahda. Seinaan uppoava katkaisulaikka voi aiheuttaa takaiskun osuessaan leikkuuyn yhteydessa kaasu- tai vesijohtoihin, sahkjohtoihin tai muihin esineisiin.

3.3 Lisaturvallisuusohjeet:

VAROITUS - Käytä aina suojalaseja.

Käytä sopivaa polynsuojanaamaria.

Käytä ainoastaan timanttikatkaisulaikkaa.
Korjaustöissä ei saa käyttaa useita
timanttikatkaisulaikkoja.

Älä käytä yhdistettyjä laikkoja.

Käytä kuulonsuojaimia.

Käytä elastisia valikkeitä, jos ne ovat
hiomatarvikkeen mukana ja niitta vaaditaan
käytettväksi.

Noudata käytö- tai lisātarvikkeen valmistajan antamia ohjeita! Suojaa käytötarvikkeet rasvalta ja iskuilta!

Käytötarvikkeita taytyy sailyttaa ja kasitellahuolellisesti valmistajan ohjeiden mukaisesti.

Tyokappaleen on oltava tukevasti paikallaan ja varmistetu poisluiskahtamisen estamiseksi, esim. puristimilla. Isot tyokappaleet on tuettava riittavan hyvin.

Välta tilanteita, joissa kone saattaisi imea sisäansä polyä ja lastuja.

Varmista, etta sellaisessa kohdassa, jota aiotaan tyostaa, ei ole sahk-, vesi- tai kaasujtoja (esim. metallinpaljastimen avulla).

Välta aiheuttamasta vaurioita kaasu- tai vesiputkiin, sahköjohtoihin ja kantaviin seiniin (statiikka).

Vedä pistoke irti pistorasiasta ennen saatöjen, muutostöiden tai huoltotöiden suorittamista.

Noudata kiinnitetyn kulmahiomakoneen kayttoohjeita.

Vaurioitunut tai halkeillut lisakahva on vaihettava uuteen. Alä kaytä konetta, Jonka lisakahva on rikki.

Tarkasta ennen jokaista käytöä osien taydellisyys, niiden kuluneisuus, moitteeton kunto murtumien,

halkeaminen tai muiden vauroiden varalta. Alä kaytä vioittunutta tai epatäydellista suojusta.

Polyrasituksen vahentäminen:

VAROITUS - Jotkut polyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voi aiheuttaa, sisälṭavat kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikjoja tai muita haittoja lisäantymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat:

• lyijy lyijya sisaltavista maaleista
  -mineraalipoly muureista, sementista tai muista muuriaeista
• arseeni ja kromi kemialisesti käsitetlysta puusta. Oma riskisi näden kuormitukstesta riippuu siitta, kuinka usein suoritat tamantapaisia toitta. Näden kemikaalien aiheuttamien kuormitusten vahentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksyissä suojavarusteissa, esim. tolle tarkoitetuilla polynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden polyjen ainesosia, kuten joitakin puutyypppejä (tammen tai pyökin polyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reactiot, hengitystiesairaudet. Alä anna polyn päästä elimistöön.

Ota huomioon myos materiaialeja, henkiloitä, kayttokohdetta ja kayttopaikkaa koskevat maaraykset ja kansalliset direktiivit (esim. tyoturvallisuusmaaraykset, havittaminen).

Keräa hiukkaset niiden muodostumispaikassa, alä levita niitta ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisāvarusteita. Nain vähennat ymparistöön hallitsemattomasti leviävien hiukkasten märäa.

Käytä sopivaa polynimuria.

Vähennä polyn muodostumista seuraavasti:

• Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseasi, lahella olevia henkilöitta tai keräantynytta polyä pain.
• Käytä imuria ja/tai ilmanpuhdistinta.
  -Tuuleta tyopiste hyvin ja pidä puhtaana imuroimalla. Lakaisemin tai puhaltaminen levittäa polyä.
• Imuroi tai pese sujavaatteet. Ää puhalla, pudista tai harjaa niitä.

4. Yleiskuva

Katso sivua 2.

1 Työnnä konetta vain nuolen suuntaisesti
2 Lisakahva (kulmahiomakoneen) *
3 Lukituksen aukaisuvipu
4 Karan lukitusnappi (kulmahiomakoneen) *
5 Imuistukka
6 Kiinnitysruuvi (leikkaussyvyyden rajoitus)
7 Pyorat (vain mallissa CED 125 Plus)
8 Ohjainkiskoadapteri Metabo-ohjainkiskolle asetukseen (vain mallissa CED 125 Plus) *
9 Suojus (taydellinen)
10 Valintakytkin (suojuksen purkamiseen)

11 Jalkaosa
12 Imusujoa
13 Vipu (kulmahiomakoneen) *
14 Kiinnitysruuvi
15 Tappiavain
16 Tappikiristysmutteri
17 Timanttikatkaisulaikka
18 Valiholkki
19 Tukilaippa (kulmahiomakoneen) *
20 Kara (kulmahiomakoneen) *

• ei kuulu toimituslaajuuteen / varustuksesta riippuvainen

5. Käyttoönotto

5.1 Suojuksen kiinnitys kulmahiomakoneeseen

Katso sivu 2, kuva C.

• Irrota imusujo (12) jalustasta (11), luvun 6.1 kuvauksen mukaisesti.
• Paina vipua (13) ja pidä se painettuna. Aseta kulmahiomakone imusuojan (12) paallee esitetyssa asennossa.
• Päastä vivusta irti ja käännä imusuojaa, kūnnes vipu (13) lukittuu.
• Varmista kunnollinen kiinnitys: Vivun taytyo ola lukittunut paikalleen eikä imusujo saa enäa kaantya.
• Kiristā tarpeen vaatiessa kiinnitysruuvi (14).
• Liitta imusuoja (12) ja jalusta (11), kuten luvussa 6.1 on kuvattu.
• Kiinnita lisakahva (2). Katso luku 5.2 (Irrotus painvastaisessa järestyksessä.)

5.2 Lisakahvan kiinnitys

Työskentele vain silloin, kun lisäkahva (2) on asennettuna!
- Ruuvaa kulmahiomakoneen lisakahva (2) irti ja ruuvaa imusuojan (12) vasetai oikea puoli tiukkaan kiinn.

5.3 Polypoiston kiinnitys

Käytä toissäina soveltuvaa polynpoinoia: Kytke (luokan M) imuri imuistukkaan (5).

Käytä optimaileen imurointiin liitämtuuhvia 630796.

Suosittelemme käytämaan antistaattista imulektua 035 mm.

6. Käytötarvikkeen kiinnitys

Ennen kaikkia varustustoimenpiteita: Irrota verkkopistoke pistorasiasta. Koneen on oltava pois paalta ja karan on oltava tysin pysahtynyt.

6.1 Timanttikatkaisulaikan kiinnitys

Irrota imusujo (12) ja jalkaosa (11) toisistaan Katso sivu 2, kuva A.

1. Vedä valintakytkin (10) nuolen suuntaan ja

kännä imusuoja (12) kuvan mukaan nuolen suuntaan.

1. Imusuoja (12) voidaan irrotta jalkaosasta (11) naytetyssa asennossa.

Timanttikatkaisulaikan kiinnytys kulmahiomakoneeseen.

1. Paina karan lukitusnappi (4) sisään ja käännä karaa (20) kädellä, kunnes lukitusnappi lukittuu tuntuvasti paikalleen.
2. Aseta tukilaippa (19) (sisältykulmahiomakoneen toimitukseen) karalle. Se on oikein paikallaan, kun sitä ei voi enää pyörittä lukitun karan päälä.
3. Aseta valiholkki (18) tukilaipalle (19).
4. Aseta timanttikatkaisulaikka (17) valiholkille (18). Huomioi oikea pyorimissunta. Pyorimissunta on merkitty nuolella timanttikatkaisulaikkaan ja imusujoan.
5. Varmista, etta kulmahiomakoneen
   kiristysmutteri (16) ja kara (20) sopivat toisiinsa.
   Kiristysmutterissa olevan merkinnan pitäa
   vastata tehonilmoituskilven kierretietoja ((M14 bzw. 5/8").
6. Kierra tappikiritysmutteri (16) kiinni.
7. Paina karan lukitusnappia (4) ja pidä se painettuna.
   10.Kiristä tappikiristysmutteri (16) kiinni tappiavaimella (15) voimakkaasti.

Kokoa imusujoa (12) ja jalkaosa (11)

11.Katso sivu 2,kuva B.Aseta imusuojan (12) kaksi pulttia kuvan mukaan jalkaosan (11)iskoihin.
12. Kaannà imusujoa (12) ja jalkaosa (11) toisiaan pain, kunnes valintakytkin (10) lukkiutuu ja molemmat osat ovat liitetty toisiinsa.
13.Varmista kunnollinen liitanta.

7. Kaytto

Ohjaa konetta aina molemmilla kasilä kulmahiomakoneen pää- ja lisakahvasta (2) kiinni pitäen.

1. Halutun katkaisusvyyden saat: Irrota kiinnitysruuvi (6) ja säädä steikolta haluttu katkaisusvyyys, kiristä kiinnitysruuvi (6) jalleen tiukkaan.
2. Aseta suojus jalkaosan (11) kanssatyokappaleelle.
3. Kytke kone paallee ja odomta, kunnes taysi kierrosluku on saavutettu.
4. Käytä lukituksen vapautusvipua (3). Ohjaa kone hitaasti alas vasteen asti: timantttikatkaisulaikka porautuu työaineeseen.
5. Työnnä/vedä konetta vain nuolen suuntaisesti (1) (työskentele vastakkain). Muuten kone voi kimmahtaa hallitsemattomasti pois leikkausurasta. Työskentele rauhallisella, työstettävälde materiaalille sopivalla etenemisvauhdilla.
6. Kun ura on valmis, kytke kone pois paalta ja odota rauhallisesti, kunnes timanttikatkaisulaikka on pysahtynyt. Alä missaan tapauksessa yritä vetä pyörivätimanttikatkaisulaikkaa leikkausurasta, koska siitä voi aiheutua takaisku.
7. Ohjaa kone ylos vasteeseen asti: lukituksen vapautusvipu (3) lukkiutuu.

SUOMlfi

1. Aseta kone sivuun.

Huomautus: erityisissa sovelluksissa suojusta
voidaan käyttaa myös ilman jalkaosaa (11).

Jalkaosan irrotus ja kiinnitys on kuvattu luvussa 6.1.

8. Huolto

Tarkasta ennen jokaista käytöä osien tāydellisyys, niiden kuluneisuus, moitteeton kunto murtumien, halkeaminen tai muiden vaurioiden varalta. Alä käytä vioittunutta tai epätäydellistä suojusta.

9. Lisävarusteet

Käytä ainoastaan alkuperäisiä Metabolisātarvikkeita.

Käytä vain sellaisia lisātarvikkeita, jotka tāyttāvāt
tassā kāyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.

Älä kaytä segmenttitimanttilaikkoja yli 10 mm:n segmenttiurilla.

Segmenttitimanttikatkaisulaikkoja kaytettäessaaa käyttaa ainoastaan negatiivista segmenttileikkauskulmaa.

CED 125 Plus soveltuu käytettäväksi Metabohjainkiskon kanssa, tilausnro 6.31213.

Timanttikatkaisulaikan sallittu maksimipaksius on 3 mm (1/8").

Ennen ensimmästa käytöa:

• Irrota ohjauskiskon adapterin (8) ruuvit.
• Aseta kone ohjauskiskon 631213 paallee.
• Siirra ohjauskiskon adapteria ja saaada valys.
• Ruuvaa ohjauskiskon adapterin (8) ruuvit jalleen tiukkaan.

Lisātarvikkeiden tāydellinen valikoima katso www.metabo.com tai luettelo.

10. Korjaus

Suojuksen korjaus tulee antaa vain valtuutetun ammattihenkilon tehtavaksi.

Korjauksessa tulee kayttäa vain alkuperäisia varaosia. Nain varmistetaan suojuksen turvallisuuden sailyminen.

Jos Metabo-suojuksesi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

11. Ympäristönsuojelu

Noudata käytösta pointettujen koneiden, pakkausten ja lisavarusteiden ympäristöystavallista havittämista ja kierratysta koskevia kansallisia maarayksiä.

Suojele ymparisto; ala heita kaytosta poistettuja sahkotyokaluja talousjatteiden sekaan. Noudata kaytosta poistettujen

koneiden, pakkausten ja lisātarvikkeiden lajiteltua

havittämä ja kierratysta koskevia kansallisia maäräyksiä.

12. Tekniset tiedot

Timanttikatkaisulaikan salitttu maksimihalkaisija on 125 mm (5").

Timanttikatkaisulaikan sallittu maksimipaksuus on 6mm (1/4").

Alä kaytä segmenttitimanttilaikkoja yli 10 mm:n segmenttiurilla.

Segmenttitimanttikatkaisulaikkoja kaytettäessaaa kayttä ainoastaan negatiivista segmenttileikkauskulmaa.
