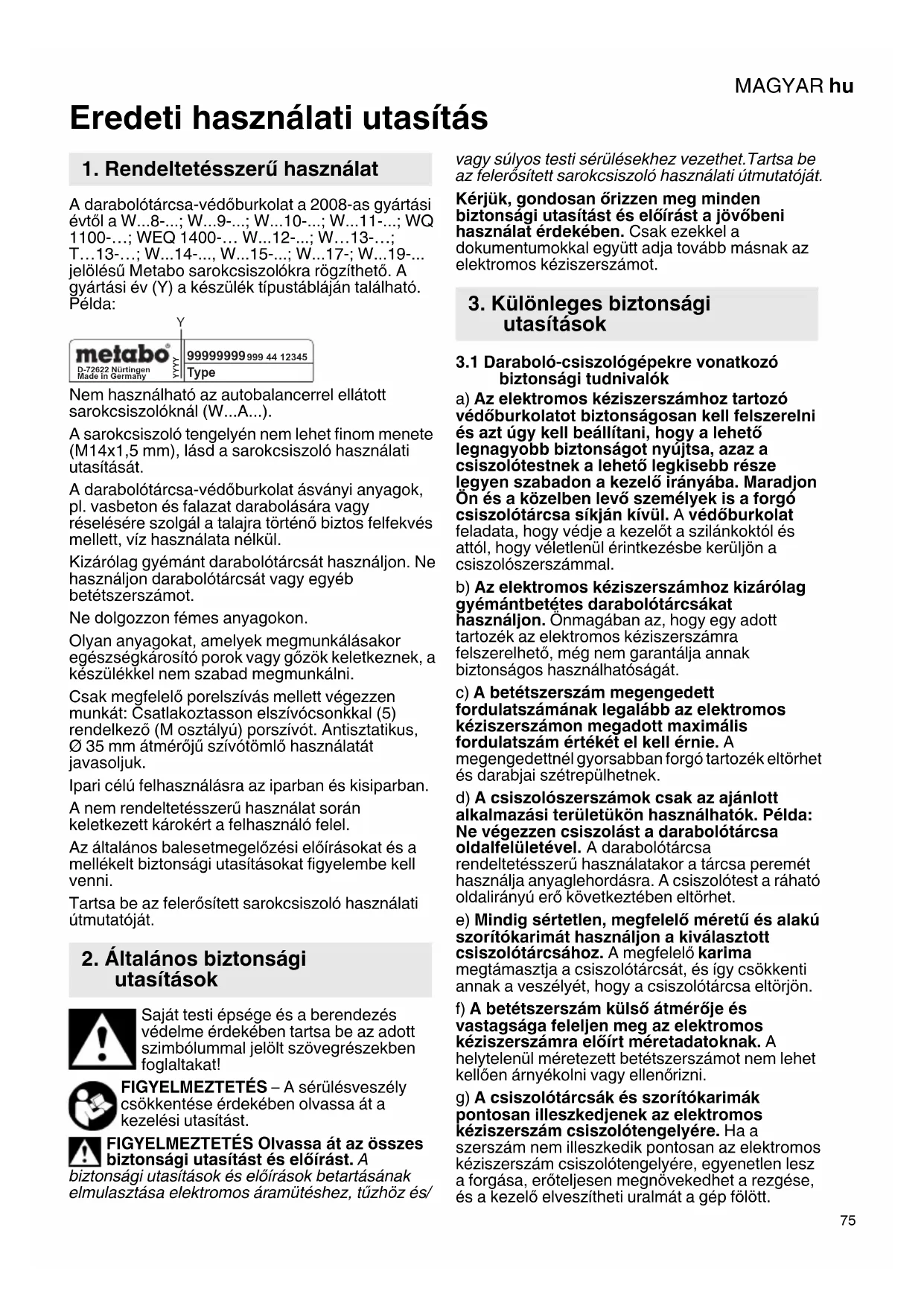

HASZNÁLATI ÚTMUTATÓ CED 125 METABO

• Eredeti használati utasítás A darabolótárcsa-védőburkolat a 2008-as gyártási évtől a W - p. 8
• ; W - p. 9
• ; W - p. 10
• ; W - p. 11
• ; WQ 1100-…; WEQ 1400-… W - p. 12
• ; W…13-…; T…13-…; W - p. 14
• , W - p. 15
• ; W p. 17
• -; W - jelölésű Metabo sarokcsiszolókra rögzíthető. A gyártási év (Y) a készülék típustábláján található. Példa: Nem használható az autobalancerrel ellátott sarokcsiszolóknál (W A ). A sarokcsiszoló tengelyén nem lehet finom menete (M14x1,5 mm), lásd a sarokcsiszoló használati utasítását. A darabolótárcsa-védőburkolat ásványi anyagok, pl. vasbeton és falazat darabolására vagy réselésére szolgál a talajra történő biztos felfekvés mellett, víz használata nélkül. Kizárólag gyémánt darabolótárcsát használjon. Ne használjon darabolótárcsát vagy egyéb betétszerszámot. Ne dolgozzon fémes anyagokon. Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gőzök keletkeznek, a készülékkel nem szabad megmunkálni. Csak megfelelő porelszívás mellett végezzen munkát: Csatlakoztasson elszívócsonkkal (5) rendelkező (M osztályú) porszívót. Antisztatikus, Ø 35 mm átmérőjű szívótömlő használatát javasoljuk. Ipari célú felhasználásra az iparban és kisiparban. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Tartsa be az felerősített sarokcsiszoló használati útmutatóját. Saját testi épsége és a berendezés védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást. FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.Tartsa be az felerősített sarokcsiszoló használati útmutatóját. Kérjük, gondosan őrizzen meg minden biztonsági utasítást és elő írást a jövőbeni használat érdekében. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. p. 19

3.1 Daraboló-csiszológépekre vonatkozó

biztonsági tudnivalók a) Az elektromos kéziszerszámhoz tartozó védőburkolatot biztonságosan kell felszerelni és azt úgy kell beállítani, hogy a lehető legnagyobb biztonságot nyújtsa, azaz a csiszolótestnek a lehető legkisebb része legyen szabadon a kezelő irányába. Maradjon Ön és a közelben levő személyek is a forgó csiszolótárcsa síkján kívül. A védőburkolat feladata, hogy védje a kezelőt a szilánkoktól és attól, hogy véletlenül érintkezésbe kerüljön a csiszolószerszámmal. b) Az elektromos kéziszerszámhoz kizárólag gyémántbetétes darabolótárcsákat használjon. Önmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelhető, még nem garantálja annak biztonságos használhatóságát. c) A betétszerszám megengedett fordulatszámának legalább az elektromos kéziszerszámon megadott maximális fordulatszám értékét el kell érnie. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szétrepülhetnek. d) A csiszolószerszámok csak az ajánlott alkalmazási területükön használhatók. Példa: Ne végezzen csiszolást a darabolótárcsa oldalfelületével. A darabolótárcsa rendeltetésszerű használatakor a tárcsa peremét használja anyaglehordásra. A csiszolótest a ráható oldalirányú erő következtében eltörhet. e) Mindig sértetlen, megfelelő méretű és alakú szorítókarimát használjon a kiválasztott csiszolótárcsához. A megfelelő karima megtámasztja a csiszolótárcsát, és így csökkenti annak a veszélyét, hogy a csiszolótárcsa eltörjön. f) A betétszerszám külső átmérője és vastagsága feleljen meg az elektromos kéziszerszámra előírt méretadatoknak. A helytelenül méretezett betétszerszámot nem lehet kellően árnyékolni vagy ellenő rizni. g) A csiszolótárcsák és szorítókarimák pontosan illeszkedjenek az elektromos kéziszerszám csiszolótengelyére. Ha a szerszám nem illeszkedik pontosan az elektromos kéziszerszám csiszolótengelyére, egyenetlen lesz a forgása, erőteljesen megnövekedhet a rezgése, és a kezelő elveszítheti uralmát a gép fölött.

1. Rendeltetésszerű használat

2. Általános biztonsági

utasítások D-72622 Nürtingen Made in Germany Type

3. Különleges biztonsági

h) Ne használjon sérült csiszolótárcsát. A csiszolótárcsa minden használatba vétele előtt ellenőrizze, hogy nem pattogtak-e le róla szilánkok, és nincsenek-e rajta repedések. Ha az elektromos kéziszerszám vagy a csiszolótárcsa leesik, ellenőrizze, hogy nem sérült-e meg, vagy használjon sértetlen csiszolótárcsát. Ha leellenőrizte és felszerelte a csiszolótárcsát, győződjön meg róla, hogy sem Ön, sem a közelben levő más személy ne legyen a forgó csiszolótárcsa síkjában, majd egy percre kapcsolja maximális fordulatszámra a készüléket. A sérült csiszolótárcsa általában már ezalatt a tesztidő alatt eltörik.

i) Viseljen személyi védőfelszerelést. Az

alkalmazástól függően használjon teljes arcvédő maszkot, szemvédő maszkot vagy védőszemüveget. Amennyiben szükséges, viseljen porvédő maszkot, hallásvédő eszközt, védőkesztyűt vagy speciális védőkötényt, melyek védenek a munkadarabról vagy a csiszolóeszközről lepattanó kis részecskéktől. A szemet védeni kell a különböző alkalmazások során keletkező szétrepülő idegen testektől. A por- vagy légzésvédő maszknak ki kell szűrnie az alkalmazás során keletkező port. Ha hosszú időn keresztül erős zajhatásnak van kitéve, halláskárosodást szenvedhet. j) Ügyeljen rá, hogy kívülálló személyek kellő távolságra legyenek a munkaterülettől. Minden a munkaterületre belépő személy köteles személyi védőfelszerelést viselni. A munkadarabról vagy a törött betétszerszámról lepattogzó szilánkok elrepülhetnek és a munkaterület közvetlen környezetén kívül is okozhatnak sérüléseket. k) A készüléket csak a szigetelt markolatnál fogva tartsa, ha fennáll a veszélye, hogy a betétszerszám munka közben rejtett villamos vezetékbe vagy a készülék saját elektromos vezetékébe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat. l) Tartsa távol a hálózati csatlakozókábelt a forgó alkatrészektől. Ha elveszíti az ellenőrzést a készülék fölött, a hálózati kábel elszakadhat vagy beakadhat, és kezét vagy karját elkaphatja a forgó betétszerszám. m) Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, miáltal elveszítheti az ellenőrzést az elektromos kéziszerszám fölött. n) Ne működtesse az elektromos kéziszerszámot szállítás közben. A ruhája véletlenül beakadhat a forgó betétszerszámba, amely befúródhat a testébe. o) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor szellőzése beszívhatja a port a házba, és a nagy mennyiségben felgyülemlett fémpor elektromos veszélyeket okozhat. p) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A pattogó szikráktól ezek az anyagok meggyulladhatnak. q) Ne használjon olyan betétszerszámot, melynek a hűtéséhez folyadékra van szükség. Víz vagy más folyékony hűtőanyag használata esetén fennáll az elektromos áramütés veszélye.

3.2 Visszacsapódás és a megfelelő

biztonsági tudnivalók A visszacsapódás a beakadó vagy blokkoló forgó csiszolótárcsa miatt bekövetkező hirtelen reakció. A beakadás vagy blokkolás a forgó betétszerszám hirtelen megállását okozza. Ilyenkor az ellenőrizetlen elektromos kéziszerszám a betétszerszám forgásirányával ellentétes irányban a blokkolás helye felé csapódik. Ha pl. a csiszolótárcsa beakad a munkadarabba vagy leblokkol, a csiszolótárcsának a munkadarabba merülő pereme beakadhat, aminek következtében kitörhet egy darab a csiszolótárcsából, vagy visszacsapódást okozhat. A csiszolótárcsa ekkor a kezelő felé vagy ezzel ellentétes irányban mozdul el, a tárcsa blokkolási ponton való forgásirányától függően. Ennek hatására akár el is törhet a csiszolótárcsa. A visszacsapódás az elektromos szerszám nem megfelelő ill. hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával előfordulása elkerülhető. a) Fogja szorosan az elektromos kéziszerszámot, teste és karja pedig olyan helyzetben legyen, hogy fel tudja fogni a visszacsapódásból eredő erőket. Mindig használja a pótfogantyút, ha az rendelkezésre áll, hogy felfutáskor a lehető legnagyobb ellenőrzést gyakorolhassa a visszacsapódásból eredő erők vagy a reakciónyomatékok fölött. A kezelő megfelelő óvintézkedések megtételével uralma alatt tarthatja a visszacsapódásból eredő és a reakcióerőket. b) Ne nyúljon kezével a forgó betétszerszámok közelébe. A betétszerszám visszacsapódáskor a keze fölé kerülhet. c) Kerülje el a forgó darabolótárcsa előtti és utáni területet. A visszacsapódás azzal ellentétes irányban mozdítja el az elektromos kéziszerszámot, mint amerre a blokkolás helyén a csiszolótárcsa mozog. d) Különösen óvatosan használja a szerszámot a sarkokban, éles peremek környékén stb. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, és beszoruljon. A forgó betétszerszám a sarkokban, éles peremek közelében vagy visszapattanáskor hajlamos a beszorulásra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz vezethet. e) Ne használjon lánc- vagy fogazott fűrészlapokat, illetve 10 mm-nél nagyobb bemetszésekkel ellátott szegmentált gyémánttárcsákat. Az ilyen betétszerszámok gyakran vezetnek visszacsapódáshoz vagy ahhoz, hogy a kezelő elveszítse ellenőrzését az elektromos kéziszerszám fölött.MAGYAR hu

f) Kerülje a darabolótárcsa blokkolódását vagy a túl nagy leszorító nyomást. Ne készítsen túlságosan mély vágásokat. A darabolótárcsa túlterhelése növeli annak igénybevételét és hajlamosságát a megakadásra vagy blokkolásra, és ezzel növeli a visszacsapódás vagy a csiszolótest törésének veszélyét. g) Ha megszakítja a munkavégzést, vagy beszorul a darabolótárcsa, kapcsolja ki a készüléket, és tartsa nyugodtan a tárcsa teljes megállásáig. Soha ne próbálja a még forgó darabolótárcsát kihúzni a vágatból, mert annak azonnali visszacsapódás lehet a következménye. Állapítsa meg a beszorulás okát, majd hárítsa el azt. h) Ne kapcsolja be újra az elektromos kéziszerszámot, amíg a betétszerszám még a munkadarabban van. Várja meg, míg a darabolótárcsa eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. Ellenkező esetben a tárcsa megakadhat, kiugorhat a munkadarabból, vagy visszacsapódást okozhat.

i) A lemezeket vagy nagyobb munkadarabokat

támassza alá, mert ezzel csökkenthető a visszacsapódás kockázata, ha beszorul a darabolótárcsa. A nagyobb munkadarabok a saját súlyuk hatására behajolhatnak. A munkadarabot a tárcsa mindkét oldalán alá kell támasztani, mégpedig a vágás közelében és a pereménél is. j) Különösen legyen óvatos a meglevő falakban vagy más, be nem látható területeken készített „merülővágások” esetén. A bemerülő darabolótárcsa gáz- vagy vízvezetékbe, elektromos kábelbe vagy más objektumba történő bevágás esetén visszacsapódást okozhat.

3.3 További biztonsági tudnivalók:

FIGYELMEZTETÉS – Mindig viseljen védőszemüveget. Viseljen megfelelő megfelelő porvédő maszkot. Kizárólag gyémánt darabolótárcsát használjon. Nem szabad több gyémánt darabolótárcsát használni. Ne használjon kötött tárcsát. Viseljen hallásvédő felszerelést. Használjon rugalmas alátétet, ha mellékeltek olyat a csiszolóeszközhöz, és ha annak használata előírás. Vegye figyelembe a betétszerszám vagy tartozék gyártója által közölt adatokat! Védje a betétszerszámot a zsírtól és az ütésektől! A betétszerszámokat gondosan, a gyártó előírásai szerint kell tárolni és használni. A munkadarabnak szorosan kell feküdnie és azt csúszás ellen biztosítani kell, pl. befogó szerkezet segítségével. A nagy munkadarabokat megfelel ően alá kell támasztani. Megrongálódott, egyenetlen ill. vibráló szerszámokat tilos használni. Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram- , víz- vagy gázvezeték. Ügyeljen rá, hogy ne sérüljenek meg a gáz- vagy vízcsövek, elektromos vezetékek és a főfalak (statika). Húzza ki a dugót a dugaszoló aljzatból, mielőtt bármiféle beállítást, átalakítást vagy karbantartást végezne. Tartsa be az felerősített sarokcsiszoló használati útmutatóját. A sérült vagy megrepedt kiegészítő fogantyút ki kell cserélni. Ne üzemeltesse a gépet meghibásodott kiegészítő fogantyúval. Minden használatba vétele előtt ellenőrizze, hogy nem hiányoznak-e arról részek, nem kopottak, repedtek vagy nem sérültek-e. Ne használjon meghibásodott vagy nem teljes védőburkolat. A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint:MAGYARhu

- ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. Lásd a 2. oldalon. 1 A gépet csak a nyíl irányába tolni 2Kiegészítő markolat (a sarokcsiszolóhoz) * 3 Kireteszelő kar 4 Tengelyreteszelő gomb (a sarokcsiszolóhoz) * 5Elszívócsonk 6 Szorító csavar (vágásmélység korlátozás) 7Görgők (csak a CED 125 Plus esetén) * 8 Vezetősín adapter a Metabo vezetősínre való felszereléshez (csak a CED 125 Plus esetén) * 9Védőbura (teljes) 10 Tolózár (a védőburkolat szétszereléséhez) 11 Lábazat 12 Elszívó védőburkolat 13 Kar (a sarokcsiszolóhoz) * 14 Rögzítőcsavar 15 Körmöskulcs 16 Körmös szorítóanya 17 Gyémánt darabolótárcsa * 18 Távtartó hüvely 19 Támasztóperem (a sarokcsiszolóhoz) * 20 Tengely (a sarokcsiszolóhoz) *

• nem része szállítási terjedelemnek/ felszereltségtől függ

5.1 A védőburkolat felhelyezése a

sarokcsiszolón Lásd a C ábrát a 2. oldalon. - Szerelje szét az elszívó védőburkolatot (12) és a lábazatot (11), a 6.1 fejezetekben leírtaknak megfelelően. - Nyomja be a (13) jelű kart, és tartsa benyomva. Helyezze fel a sarokcsiszolót a megadott állásban az elszívó védőburkolatra (12). - Engedje el a kart és a védőburkolatot forgassa el, míg a kar (13) be nem reteszel. - Ellenőrizze a biztonságos illeszkedést: A kart be kell reteszelni és az elszívó védőburkolat nem lehet elforgatható. - Szükség esetén a rögzítőcsavart (14) meghúzni. - Szerelje össze az elszívó védőburkolatot (12) és a lábazatot (11), a 6.1 fejezetben leírtaknak megfelelően. - Helyezze fel a kiegészítő markolatot (2). Lásd a

(Levétel fordított sorrendben.)

5.2 Kiegészítő fogantyú felszerelése

Csak felszerelt kiegészítő fogantyúval (2) használja a gépet! - Csavarozza le a kiegészítő markolatot (2) a sarokcsiszolóról és csavarozza oda az elszívó védőburkolat (12) bal és jobb oldalára.

5.3 A porelszívás felhelyezése

Csak megfelelő porelszívás mellett végezzen munkát: Csatlakoztasson elszívócsonkkal (5) rendelkező (M osztályú) porszívót. Az optimális elszíváshoz 6.30796 jelű csatlakozókarmantyút használjon. Antisztatikus, Ø 35 mm átmérőjű szívótömlő használatát javasoljuk. Minden átszerelési munkálat előtt: Húzza ki a hálózati csatlakozót a csatlakozó aljzatból. A gépnek kikapcsolt állapotban, a tengelynek pedig álló helyzetben kell lennie.

6.1 A gyémánt darabolótárcsa felhelyezése

Csavarozza szét az elszívó védőburkolatot (12) és a lábazatot (11). Lásd az A ábrát a 2. oldalon.

1. Tolja el a tolózárat (10) a nyíl irányába és hajtsa

az elszívó védőburkolatot (12) az ábrázoltak szerint a nyíl irányába.

2. Az elszívó burkolatot (12) az ábrázolt állásban le

lehet venni a lábazatról (11). A gyémánt darabolótárcsa felhelyezése a sarokcsiszolóra.

3. Nyomja be a tengelyreteszelő gombot (4) és

fordítsa el a tengelyt (20), amíg a reteszelőgomb bekattan.

4. Helyezze a tartókarimát (19) (a szállítási

terjedelem része) a tengelyre. Akkor helyezte fel helyesen, ha már nem forgatható el a reteszelt tengelyen.

5. Helyezze fel a a távtartó hüvelyt (18) a

6. Helyezze fel a gyémánt csiszolótárcsát (17) a

távtartó hüvelyre (18). Ügyeljen a helyes forgásirányra. A forgásirányt a gyémánt darabolótárcsán és az elszívó védőburkolaton feltüntetett nyilak adják meg.

7. Győződjön meg arról, hogy a körmös

szorítóanya (16) és a sarokcsiszoló tengelye (20) összeillik-e: A körmös szorítóanyán lévő felirat és a menetadat a sarokcsiszoló teljesítménytábláján meg kell feleljen egymásnak (M14, ill. 5/8“).

8. Csavarja fel a körmös szorítóanyát (16).

9. Nyomja be a tengelyreteszelő gombot (4) és

tartsa benyomva. 10.A körmös szorítóanyát (16) a körmöskulccsal (15) erőteljesen meghúzni. Csavarozza össze az elszívó véd őburkolatot (12) és a lábazatot (11). 11.Lásd a 2. oldalon a B ábrát. Helyezze az elszívó

6. Tartozék felszereléseMAGYAR hu

védőburkolat (12) 2 csapját az ábrának megfelelően a lábazat (11) vezetésébe. 12.Mozgassa az elszívó védőburkolatot (12) és a lábazatot (11) egymásban, míg a tolózár (10) bekattan és a két elem összekapcsolódik. 13.Ellenőrizze a szilárd összekapcsolódást. A készüléket mindig két kézzel a sarokcsiszoló fő és a kiegészítő fogantyújával (2) kell vezetni.

1. A kívánt vágási mélység beállítása:

A szorító csavart (6) meglazítani és a skálán a kívánt vágási mélységet beállítani, a szorító csavart (6) újra meghúzni.

2. A védőburkolatot a lábazattal (11) a

3. Kapcsolja be a gépet és várjon, míg el nem éri a

teljes fordulatszámot.

4. Működtesse a kireteszelő kart (3). A gépet

lassan és ütközésig lefelé vinni: a gyémánt darabolótárcsa bevág a munkaanyagba.

5. A gépet csak a nyíl irányába (1) tolni / húzni

(ellenirányban dolgozni). Ellenkező esetben fennáll a veszélye annak, hogy a gép ellenőrizetlenül kiugrik a vágásból. Közepes, a megmunkálandó anyagnak megfelelően választott előtolással dolgozzon.

6. Ha a horony kész, kapcsolja ki a gépet és tartsa

nyugalomban, amíg a gyémánt darabolótárcsa megáll. Soha ne próbálja a még forgó gyémánt darabolótárcsát kihúzni a vágatból, mert annak visszacsapódás lehet a következménye.

7. A gépet ütközésig felfelé vinni: a kireteszelő kar

8. Tegye félre a gépet.

Tudnivaló: speciális alkalmazásokhoz a védőburkolat lábazat (11) nélkül is használható. A lábazat levételének és felhelyezésének leírása a

6.1 fejezetben található.

Minden használatba vétele előtt ellenőrizze, hogy nem hiányoznak-e arról részek, nem kopottak, repedtek vagy nem sérültek-e. Ne használjon meghibásodott vgay nem teljes védőburkolat. Kizárólag eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. Ne használjon 10 mm nagyobb szegmensrésekkel ellátott szegmentált gyémánt darabolótárcsát. A szegmentált gyémánt darabolótárcsa használatakor csak negatív szegmens-vágószög megengedett. CED 125 Plus alkalmas a Metabo vezetősínnel, rendelési szám 6.31213, való munkavégzésre. A gyémánt darabolótárcsa legnagyobb megengedett vastagsága 3 mm (1/8“). Az első használat előtt: -A vezetősín adapter (8) csavarjait meglazítani. - Helyezze a gépet a 6.31213 sz. vezetősínre. - Tolja el a vezetősín-adaptert és ezzel állítsa be a rést. -A vezetősín-adapter (8) csavarokat ismét húzza meg. A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. A védőburkolatot csak képzett szakemberrel és csak eredeti alkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a védőburkolat biztonságos maradjon. A javításra szoruló Metabo védőburkolattal, kérjük, forduljon Metabo képviselőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. Óvja környezetet és ne dobja az elektromos kéziszerszámokat a háztartási hulladékba. Tartsa be a helyi előírásokat a régi gépek, csomagolások és tartozékok szelektív gyűjtésére és újrahasznosítására vonatkozóan. A gyémánt darabolótárcsa legnagyobb megengedett átmérője 125 mm (5“). A gyémánt darabolótárcsa legnagyobb megengedett vastagsága 6 mm (1/4“). Ne használjon 10 mm nagyobb szegmensrésekkel ellátott szegmentált gyémánt darabolótárcsát. A szegmentált gyémánt darabolótárcsa használatakor csak negatív szegmens-vágószög megengedett.
