CED 125 - Lucidatrice METABO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Copertura di protezione per smerigliatrice angolare
Marca	Metabo
Modello	CED 125
Categoria	Lucidatrice
Diametro massimo della mola	125 mm
Spessore massimo della mola	6 mm
Tipo di mola raccomandato	Mola diamantata da taglio
Utilizzo	Taglio e scanalatura di materiali minerali (calcestruzzo armato, muratura)
Compatibile con smerigliatrici Metabo	W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19... (dal 2008)
Aspirazione della polvere	Collegamento per aspirapolvere classe M, tubo Ø 35 mm
Impugnatura supplementare	Inclusa, montabile a sinistra o a destra
Sistema di sblocco	Leva per smontaggio rapido della copertura
Piede removibile	Sì, per guida sul pezzo
Limitazione della profondità di taglio	Vite di serraggio regolabile
Sicurezza	Utilizzo obbligatorio della copertura, uso di dispositivi di protezione
Accessori inclusi	Chiave a perni, dado di serraggio a due fori, boccola distanziale, flangia di supporto
Manutenzione	Pulire regolarmente le fessure di aerazione, controllare lo stato prima di ogni utilizzo
Riparazioni	Affidare a un professionista autorizzato Metabo, utilizzare parti originali

Domande frequenti - CED 125 METABO

Qual è l'uso previsto della copertura CED 125?

La copertura CED 125 è progettata per taglio e scanalatura di materiali minerali come calcestruzzo armato e muratura, con un appoggio fisso e senza uso di acqua. Si utilizza esclusivamente con mole diamantate da taglio.

Quali tipi di smerigliatrici angolari sono compatibili con il CED 125?

La copertura è compatibile con le smerigliatrici angolari Metabo delle seguenti serie (dal 2008): W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19.... Non è adatta per smerigliatrici con Autobalance (W...A...) o con filettatura M14 x 1,5 mm.

Come installare la copertura CED 125 su una smerigliatrice angolare?

Smontare prima la copertura di aspirazione (12) e il piede (11). Premere la leva (13) della smerigliatrice e posizionarla nella posizione indicata sulla copertura. Rilasciare la leva e orientare la copertura fino a che non si innesta. Verificare il fissaggio e serrare la vite di arresto (14) se necessario. Rimontare la copertura di aspirazione e il piede, quindi avvitare l'impugnatura supplementare (2) sul lato sinistro o destro della copertura.

Come regolare la profondità di taglio sul CED 125?

Allentare la vite di serraggio (6) e regolarla alla profondità di taglio desiderata. Quindi, serrare la vite. La profondità massima è determinata dalla posizione del fermo.

Quali accessori di molatura sono consentiti con il CED 125?

Utilizzare esclusivamente mole diamantate da taglio con diametro massimo di 125 mm e spessore massimo di 6 mm. Le mole segmentate devono avere fessure di meno di 10 mm tra i segmenti. Non utilizzare mole resinoidi o altri accessori non raccomandati.

Come pulire e mantenere la copertura CED 125?

Prima di ogni utilizzo, verificare che la copertura non presenti nessun pezzo mancante, usurato, rotto o incrinato. Pulire regolarmente le fessure di aerazione della smerigliatrice. Utilizzare un panno asciutto o un'aspirazione. Non utilizzare prodotti corrosivi. Per le riparazioni, rivolgersi a un riparatore autorizzato Metabo.

Quali precauzioni di sicurezza devo prendere durante l'uso del CED 125?

Indossare sempre occhiali protettivi, una maschera antipolvere e protezioni acustiche. Tenere le persone a distanza. Tenere l'utensile dalle superfici isolanti. Non appoggiare mai l'utensile prima dell'arresto completo della mola. Seguire le istruzioni di sicurezza della smerigliatrice angolare utilizzata.

Si può utilizzare la copertura CED 125 senza il piede?

Sì, per applicazioni speciali, la copertura può essere utilizzata senza il piede (11). Lo smontaggio e il rimontaggio del piede sono spiegati nel manuale. Tuttavia, si consiglia di utilizzare il piede per una guida più stabile e una maggiore sicurezza.

Dove posso trovare pezzi di ricambio per il CED 125?

I pezzi di ricambio originali Metabo sono disponibili presso rivenditori autorizzati o sul sito www.metabo.com. È possibile scaricare l'elenco delle parti di ricambio. Per qualsiasi riparazione, contattare il servizio post-vendita Metabo.

Come aspirare la polvere durante l'uso del CED 125?

Collegare un aspirapolvere di classe M al tubo di aspirazione (5) della copertura. Utilizzare preferibilmente un tubo flessibile di aspirazione antistatico di Ø 35 mm per una efficacia ottimale. Assicurarsi che l'aspirazione sia in funzione durante il lavoro.

MANUALE UTENTE CED 125 METABO

Instruzioni originali

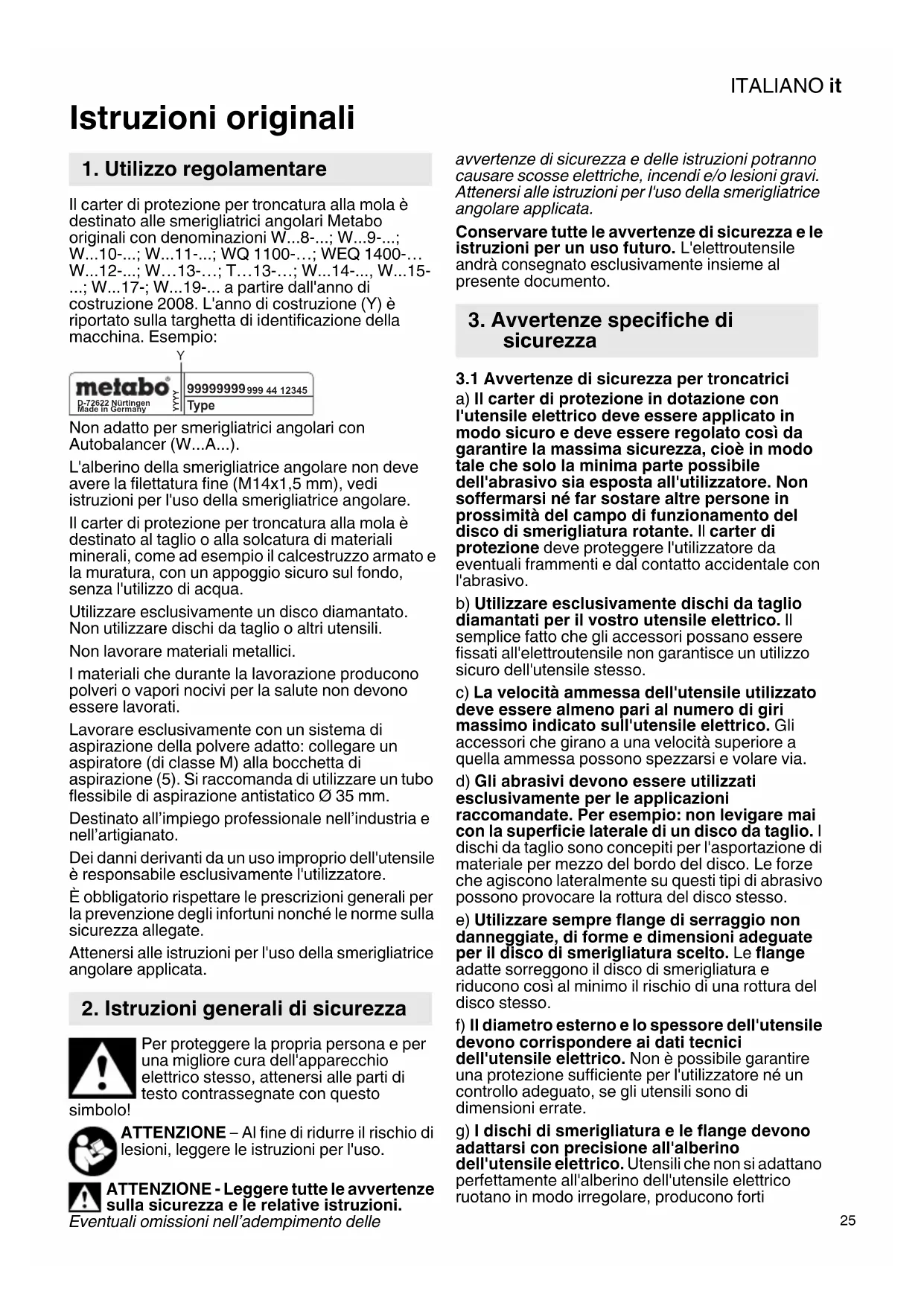

1. Utilizzo regolamentiare

Il carter di protezione per troncatura alla mola è destinato alle smerigliatrici angolari Metabo originali con denominazioni W...8-...; W...9-...; W...10-...; W...11-...; WQ 1100-...; WEQ 1400-... W...12-...; W...13-...; T...13-...; W...14-..., W...15-...; W...17-; W...19-... a partire dall'anno di costruzione 2008. L'anno di costruzione (Y) è riportato sulla targhetta di identificazione della macchina. Eseppo:

Non adatto per smerigliatrici angolari con Autobalancer (W...A...).

L'alberino della smerigliatrice angolare non deve avere la filettatura fine (M14x1,5 mm), vedi istruzioni per l'uso della smerigliatrice angolare.

Il carter di protezione per troncatura alla mola è destinato al taglio o alla solcatura di materiali minerali, come ad esempio il calcestruzzo armato e la muratura, con un appoggio sicuro sul fondo,除去 l'utilizzo di acqua.

Utilizzare esclusivamente un disco diamantato. Non utilizzare dischi da taglio o altri utensili.

Non lavorare materiali metallici.

I materiali che durante la lavorazione producono polveri o vapori nocivi per la salute non devono essere lavorati.

Lavorare esclusivamente con unsystema di aspirazione della polvere adatto: collegare un aspiratore (di classe M) alla bocchetta di aspirazione (5).Si raccomanda diutilizzare un tubo flessibile di aspirazione antistatico 35mm

Destinato all'impiogo professionale nell'industria e nell'artigianato.

Dei danni derivanti da un uso impropero dell'utensile è responsable escludivamente l'utilizzatore.

E obblatorio rispetto are prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate.

Attenersi alle istruzioni per l'uso della smerigliatrice angolare applicata.

2. Istruzioni generali di sicurezza

Per proteggere la propria persona e per una migliorare cura dell'apparecchio elettrico stesso, attenersi alle parti di testo contrassegnate con questo

simbolo!

ATTENZIONE - Al fine di ridurre il rischio di lesioni, leggere le istruzioni per l'uso.

ATTENZIONE - Leggere tutte le avventenze sulla sicurezza e le relative istruzioni.

Eventuali omissioni nell'adempimento delle

avventenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesions gravi. Attenersi alle istruzioni per l'uso della smerigliatrice angolare applicata.

Conservare tutte le avverenze di sicurezza e le istruzioni per un uso futuro. L'eletttroutensile andra consegovato esclusivamente insieme al presente documento.

3. Avverenze specifiche di sicurezza

3.1 Avvertenze di sicurezza per troncatrici a) Il carter di protezione in dotazione con l'utensile elettrico deve essere applicato in modo sicuro e deve essere regolatoosi da garantire la massima sicurezza,cioè in modo tale che solo la minima parte possibile dell'abrasivo sia esposta all'utilizzatore.Non soffermarsi ne far sostare altre persone in prossimità del Campo di funzionamento del disco di smerigliatura rotante. Il carter di protezione deve proteggere l'utilizzatore da eventuali frammenti e dal contatto accidentale con l'abrasivo.
b) Utilizzare esclusivamente dischi da taglio diamantati per il vosto utensile elettrico. Il semplice fatto che gli accessori possano essere fissati all'eletttroutensile non garantisce un utilizzo sicuro dell'utensile stesso.
c) La velocità ammessa dell'utensile utilizzato deve essere almeno pari al numero di giri massimo indicato sull'utensile elettrico. Gli accessori che girano a una velocità superiore aQLIa ammessa possono spezzarsi e volare via.
d) Gli abrasivi devono essere utilizzati escludivamente per le applicazioni raccomandate. Per esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sonoConcepti per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su quosti tipi di abrasivo possono provocare la rottura del disco stesso.
e) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni adeguate per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura e riduconoosi al minimo il rischio di una rottrura del disco stesso.
f) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate.
g) I dischi di smerigliatura e le flange devono adattarsi con precisione all'alberino dell'utensile elettrico. Utensili che non si adattano perfettamente all'alberino dell'utensile elettrico ruotano in modo irresgolare, producono forti

ITALIANOit

vibrazioni e possono causare la perdita di controllo dell'apparecchio.

h) Non utilizzato dischi di smerigliatura danneggiati. Prima di anni utilizzato, controllare che i dischi abrasivi non presentino scheggiature e cricche. Se l'utensile elettrico o il disco di smerigliaturacade a terra, verificare che non si sia danneggiato, oppure utilizzato un disco di smerigliatura che non presenti danneggiamenti. Una volta che il disco di smerigliatura è stato controllato e montato, non soffermarsi, né lasciar soffermare eventuali personi presenti nelle vicinanze, in prossimità del livello di funzionamento del disco di smerigliatura rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Di solito i dischi di smerigliatura eventualmente danneggiati si rompono durante questo test.
i) Indossare l'equipaggiamento di protezione personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, quanti da lavoro o un grembiule protettivo che impedisce alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell'utilizzatore. Gli occhi devono essere protetti dagli eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere o la protezione per le vie respiratoria devono filtrare la polvere che si produce durante l'impiego della macchina. Un forte rumore prolongato può causare una perdita di udito.
j) Assicurarsi che le altre persone mantengano una distance di sicurezza alla propria area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesioni while al di fuori dell'area di lavoro.
k) Tenere l'utensile sostanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri aicontatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione andere i componenti metallici dell'attrezzo e provocareosiuna scossa elettrica.
l) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'apparecchio, il cavo di alimentazione cui essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare in contatto con l'utensile rotante.
m) Non posare mai l'utensile elettrico prima che l'utensile non si sia arrestato completamente. L'utensile in rotazione peut entrare in contatto con la superficie su cui è posato, facendo perdere all'utilizzatore il controllo dell'eletttradoutsile.
n) Non metter mai in funzione l'elettroutensile durante il trasporto. I vestiti dell'utilizzatore potrebbero entrare accidentalmente in contatto con

I'utensile in rotazione e ciò potrebbe causare lesioni all'utilizzatore.

o) Pulire regolarmente le feritoie di ventilazione dell'utensile elettrico. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo cui cause pericoli di natura elettrica.
p) Non utilizzato l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali.
q) Non utilizzato alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi cui provocare una scossa elettrica.

3.2 Contraccolpo e relative avventenze di sicurezza

Il contraccolpo è la reazione improvvisa che si verifica quando il disco di smerigliatura si inceppa o si blocca. Quando l'utensile rimane agganciato o bloccato nel materiale in lavorazione, ciò causa un brusco arresto della rotazione. In quello modo, nel punto di bloccaggio, un elettROUTensile privo di controlledro subisce un'accelerazione contraria al senso di rotazione dell'utensile stesso.

Se ad esempio, un disco di smerigliatura resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quando improvisamente verso l'operatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In questo contesto èanche possibile che i dischi di smerigliatura si rompano. Il contraccolpo è la conseguenza di un utilizzo errato o non conforme dell'eletttroutensile. Puo essere evitato applicando le misure di precauzione descritte di seguito.

a) Afferrare sempre saldamente l'utensile elettrico ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzato sempre l'impugnatura supplementare, se disponibile, per avere il massimo controlo possibile sulle forze di contraccolpo o sulle forze di reazione all'avviamento. L'utilizzatore cui dovone le forze di contraccolpo e di reazione adottando misure di sicurezza idonee.
b) Non avvincare mai le maniagli utensili in rotazione. In caso di contraccolpo, l'utensile puo venire in contatto con la mano dell'utilizzatore.
c) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Il contraccolpo spinge l'utensile elettrico nella direzione opposta al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato.
d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi, ecc. Evitare che l'utensile venga sbalzato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando viene a contatto con angoli, spigoli affiliati, o quando viene sbalzato via in seguito a un

blocco. Questo provoca una perdita del controlled o un contraccolpo.

e) Non utilizzato lame per seghe a catena o lame dentate, né dischi diamantati a segmenti con feritoie maggiori di 10 mm. Gli utensili di quello tipo causano spesso un contraccolpo o la perdita di controllo dell'elettroutensile.
f) Evitare che il disco da taglio si blocchi, evitare inoltre di esercitare una pressione di appoggio eccessiva. Non esquire tagli di profondità eccessiva. Un sovraccarico del disco da taglio augmenteda la sollecitatione del disco stesso e incrementa la probabilità che il disco si inclini o si blocchi, di seguenza augmenteda il rischio di contraccolpo o di una rottura del disco.
g) Se il disco da taglio si blocca o se l'utilizzatore interrompe il lavoro, disattivare l'attrezzo e tenerlo fermo finché il disco non si è arrestato completeness. Non tentare mai di estrarre il disco dal taglio quando è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco.
h) Non riattivare l'utensile elettrico finché si trova all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, espettare che il disco da taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incastrarsi, saltare via dal pezzo in lavorazione o causare un contraccolpo.
i) I pannelli o i pezzi in lavorazione di grande dimensioni devono essere supportati in modo da evitare il rischio di un contraccolpo in caso di blocco del disco da taglio. I pezzi in lavorazione di grande dimensioni posso sono flettere fatto il loro stesso peso. Il pezzo in lavorazione deve essere sorretto da entrambi i lati del disco, sua in prossimità del taglio, sua sui bordi.
j) Prestare particolare attenzione in caso di "tagli a tasca" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Il disco da taglio immerso nel materiale può causare un contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti.

3.3 Ulteriori avventenze per la sicurezza:

AVVERTENZA - Indossare sempre gli occhiali protettivi.

Indossare una mascherina antipolvere.

Utilizzare esclusivamente un disco diamantato. Non utilizzato diversi dischi diamantati.

Nonutilizzaredischilegati.

Indossare le protezioni acustiche.

Utilizzare gli spessori elastici, se quosti vengono forniti con l'abrasivo e qualora si rivelasse necessario.

Rispettare leindicazioni del produttore dell'utensile e degli accessori. Proteggere gli utensili dal grasso e dagli urti.

Gli utensili devono essere conservati e manipolati con cura secondo le istruzioni del produttore.

Il pezzo in lavorazione dev'essere saldamente appoggiato ed essere fissato in modo da non scivolare, ad es. mediante appositi dispositivi di fissaggio. I pezzi in lavorazione di granidi dimensioni devono essere tenuti ben saldi.

Gli utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati.

Sul punto che deve essere lavorato non devono esserci cavi della corrente, dell'acqua o del gas (ad esempio utilizzato un metal detector).

Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica).

Estrarre la spina dalla presa prima di eseguire qualsvoglia intervento di regolazione, modifica o manutenzione della macchina.

Attenersi alle istruzioni per l'uso della smerigliatrice angolare applicata.

Un'impugnatura supplementare eventually danseggiata o logora dev'essere sostituita. Non mettere in funzione l'utensile qualora l'impugnatura sua difettosa.

Prima di ogni utilizzato, controllare se vi sono parti mancanti, usurate, rotte, incrinate o danneggiate. Non utilizzare il carter di protezione se è difettoso o incomplete.

Riduzione della formazione di polvere:

AVVERTENZA - Alcune polveri che si formano durante la levigatura con cart

vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostane chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostane chimiche sono per esempio:

• piombo in vernici contenti piombo,
• polvere minerale proveniente da mattoni, cemento e altri materiali edili,
• arsenico e cromo provenienti da legno trattato chimicamente.

Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.

Cio valeanche per la polvere proveniente da altrimateriali,come ad es.alcuni tipi di legno (come la polvere di quercia o di faggio),metalli,amianto.
Altre malattie note sono ad es.le reazioni allergiche e le malattie alle vie respiratoria.Impedire alla polvere di raggiungere il corpo.

Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si deposito nell'ambiente circostante.

ITALIANOit

Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrlata una minore quantità di particelle.

Utilizzato un sistema di aspirazione adatto.

Ridurre la formazione di polvere procedendo come segue:

• Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persona che si trovano nelle vicinanze, né sulla polvere depositata.
• Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
• Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
• Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

4. Sintesi

Vedere pagina 2.
1 Spingere la macchina esclusivamente nel senso della freccia
2 Impugnatura supplementare (della smerigliatrice angolare)
3 Leva di sbloccaggio
4 Pulsante di arresto alberino (della smerigliatrice angolare) *
5 Bocchetta di aspirazione
6 Vite di fissaggio (limitazione della profundità di taglio)
7 Rulli di guida (solo CED 125 Plus)
8 Adattatore binario di guida da applicare sul binario di guida Metabo (solo CED 125 Plus) *
9 Carter di protezione (completo)
10 Elemento di spinta (per smontare il carter di protezione)
11 Base
12 Carter di protezione aspirazione
13 Leva (della smerigliatrice angolare) *
14 Vite di arresto
15 Chiave a due perni
16 Dado di serraggio a due fori
17 Disco da taglio diamantato *
18 Boccola distanziale
19 Flangia di supporto (della smerigliatrice angolare)
20 Alberino (della smerigliatrice angolare) *

• non compreso nella fornitura / in base alla dotazione

5. Messa in funzione

5.1 Applicazione del carter di protezione sulla smerigliatrice angolare

Vedere pagina 2, fig. C.
- Separare il carter di protezione aspirazione (12) alla base (11), come descritto nel capitolo 6.1.

• Premere e tenere premuta la leva (13). Collocare la smerigliatrice angolare sul carter di protezione aspirazione (12) nella posizioneindicata.
• Rilasciare la leva e ruotare il carter di protezione aspirazione finché la leva (13) non scatta in posizione.
• Verificare che il carter sia ben saldo in posizione: la leva dev'essere innestata e il carter di protezione aspirazione non dev'essere in condizione di poter ruotare.
• Serrare la vite di arresto (14) all'occurrezza.
• Assemblare il carter di protezione aspirazione (12) e la base (11), come descripto nel capitolo 6.1.
• Montare l'impugnatura supplementare (2).
  Vedere il capitolo 5.2

(Per effettuare lo smontaggio, eseguire le operazioni in sequenza inversa.)

5.2 Montaggio dell'impugnatura supplementare

Lavorare solamente con l'impugnatura supplementare montata (2)!

• Svitare l'impugnatura supplementare (2) alla smerigliatrice angolare e avvitarla sul lato sinistro o destro del carter di protezione aspirazione (12).

5.3 Applicazione del sistema di aspirazione della polvere

Lavorare esclusivamente con un sistema di aspirazione della polvere adatto: collegare un

aspiratore (di classe M) alla bocchetta di aspirazione (5).

Per una aspirazione ottimale, utilizzare il manicotto di attacco 6.30796.

Si raccomanda di utilizzato un tubo flessibile di aspirazione antistatico 35mm

6. Applicazione dell'utensile

Prima di effettuare qualsiasi intervento di modifica: estrarre la spina alla presa. La

macchina dev'essere spenta e l'alberino dev'essere fermo.

6.1 Applicazione del disco diamantato

Separazione del carter di protezione aspirazione (12) alla base (11)

Vedere pagina 2, fig. A.

1. Spingere l'elemento di spinta (10) nel senso della freccia e orientare il carter di protezione aspirazione (12) come indicato alla freccia.

2. Il carter di protezione aspirazione (12) più essere rimioso alla base (11) nella posizione individata.

Applicazione del disco diamantato sulla smerigliatrice angolare.

1. Premere il pulsante di arresto dell'alberino (4) eruotare l'alberino (20) sino a udire il pulsante di arresto che scatta in posizione.
2. Montare la flangia di supporto (19) (in dotazione alla smerigliatrice angolare) sull'alberino. La

posizione sare corretta se, una volta insertita sull'alberino arrestato, la flangia non può essere ruotata.

1. Applicare la boccola distanziale (18) sulla flangia di supporto (19).
2. Appoggiare il disco diamantato (17) sulla boccola distanziale (18). Osservare il corretto senso di rotazione. La direzione di rotazione è indicata mediante frece sul disco diamantato e sul carter di protezione aspirazione.
3. Assicurarsi che il dato di serraggio a due fori (16) e il mandrino (20) della smerigliatrice angolare siano compatibili. La scritta sul dato di serraggio a due fori deve corrispondere ai dati della filelettatura indicati sulla targhetta della smerigliatrice angolare (M14 o 5/8").
4. Avvitare il dato di serraggio a due fori (16).
5. Premere e tenere premuto il pulsante di arresto alberino (4).
6. Stringere con forza il dato di serraggio a due fori (16) con la chiave a due perni (15).

Assemblaggio carter di protezione aspirazione (12) e base (11)

1. Vedere pagina 2, fig. B. Inserire i 2 bulloni del carter di protezione aspirazione (12) nelle guidesa della base (11) come raffigurato.
   12.Unire il carter di protezione aspirazione (12) e la base (11) fino a quando I'elemento di spinta (10) non scatta in posizione e i due pezzi non sono collegati tra di loro.
   13.Controllare se il collegamento è corretto.

7. Utilizzo

Guidare sempre l'utensile con entrambe le mani tenero l'impugnatura principale della smerigliatrice angolare e l'impugnatura supplementare (2).

1. Regolare la profondità di taglio desiderata: allentare la vite di fissaggio (6) e regolare la profondità di taglio desiderata sulla Scala graduata, stringere di nuovo la vite di fissaggio (6).
2. Collocare il carter di protezione insieme alla base (11) sul pezzo in lavorazione.
3. Accendere la macchina e attendere che raggiunga il massimo numero di giri.
4. Azionare la leva di sbloccaggio (3). Condurre la macchina lentamente verso il basso fino alla battuta: il disco diamantato penetrà nel pezzo.
5. Spingere / tirare la macchina esclusivamente nel senso della freccia (1) (lavorare nel senso opposto alla rotazione). In caso contrario sussiste il pericolo che la macchina possa fuoriscire in modo incontrato dal taglio che si sta esuguendo. Procedere con un avanzamento regolare, adeguato al materiale in lavorazione.
6. Una volta eseguita la scanalatura, spegnere la macchina e attendere che si fermi il disco. Nontentare mai di estrarre il disco dal taglio quando è ancora in movimento. Cio più causare un contraccolpo.
7. Condurre la macchina verso l'alto fino alla battuta: la leva di sbloccaggio (3) scatta in posizione.
8. Riporre via la macchina.

Avvertenza: per applicazioni speciali, il carter di protezione può essere utilizzatoanche senza base (11). Nel capitolo 6.1 è descritto il modo in cui rimuovere e montare la base.

8. Manutenzione

Prima di anni utilizzato, controllare se vi sono parti mancanti, usurate, rotte, incrinateo danneggiate. Non utilizzare il carter di protezione se è difettioso o incomplete.

9. Accessori

Utilizzare solo accessori originali Metabo.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.

Non utilizzato dischi da taglio diamantati a segmenti con fenditure maggiori di 10mm .Se si utilizzato dischi da taglio diamantati, sono consentiti sostanto angoli di taglio negativi.

CED 125 Plus è adatto per lavorare con il binario di guida Metabo, n° ordine 6.31213.

Lo spessore max. consentito del disco è di 3 mm (1/8").

Prima diutilizzare lamacchina per la prima volta:

• Svitare le viti degli adattatori del binario di guida (8).
• Collocare la macchina sul binario di guida 6.31213.
• Spostare gli adattatori regolando sono il gioco.
• Stringere di nuovo le viti degli adattatori del binario di guida (8).

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

10. Riparazione

Far riparare il carter di protezione solo ed escludivamente da personale specializzato e solo impiegando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza del carter di protezione.

Se i carter di protezione Metabo necessitano di riparazioni, rivolgersi al proprio rappresentante di zona. Per i relativi indirizzi, consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

11. Tutela dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al ricerclaggio di macchine fuori servizio, imballaggi e accessori.

Tutelare l'ambiente: non smaltire gli elettroutensili con i rifiuti domestici. Attenersi alle norme nazionali riguardo alla raccolta

ITALIANOit

differenziata e al riciclaggio di utensili fuori servizio, imballaggi ed accessori.

12. Dati tecnici

Il diametro max. consentito del disco da taglio diamantato è di 125 mm (5").

Lo spessore max. consentito del disco è di 6 mm (1/4").

Non utilizzato dischi da taglio diamantati a segmenti con fenditure maggiori di 10mm .Se si utilizzato dischi da taglio diamantati, sono consentiti sostanto angoli di taglio negativi.

Manual original
