Produkttype	Beskyttelsesdæksel til vinkelsliber
Mærke	Metabo
Model	CED 125
Kategori	Polermaskine
Maksimal slibeskivediameter	125 mm
Maksimal skivetykkelse	6 mm
Anbefalet skivetype	Diamantkapskive
Anvendelse	Skæring og rillning af mineralmaterialer (armeret beton, murværk)
Kompatibel med Metabo vinkelslibere	W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19... (fra 2008)
Støvsugning	Tilslutning til klasse M støvsuger, slange Ø 35 mm
Ekstra håndtag	Inkluderet, kan monteres til venstre eller højre
Låsesystem	Håndtag til hurtig afmontering af dæksel
Aftagelig fod	Ja, til styring på emnet
Begrænsning af skæredybde	Justerbar spændeskrue
Sikkerhed	Obligatorisk brug af dæksel, brug af beskyttelsesudstyr
Inkluderede tilbehør	Klinkenøgle, to-huls spændemøtrik, afstandsnippel, støtteflange
Vedligeholdelse	Rengør regelmæssigt ventilationsåbninger, kontroller tilstanden før hver brug
Reparationer	Overlad til en autoriseret Metabo-fagmand, brug originale reservedele

Ofte stillede spørgsmål - CED 125 METABO

Hvad er den tilsigtede anvendelse af dækslet CED 125?

Dækslet CED 125 er designet til skæring og rillning af mineralmaterialer som armeret beton og murværk, med fast støtte og uden brug af vand. Det bruges udelukkende med diamantkapskiver.

Hvilke typer vinkelslibere er kompatible med CED 125?

Dækslet er kompatibelt med Metabo vinkelslibere fra følgende serier (fra 2008): W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19.... Det passer ikke til slibere med Autobalance (W...A...) eller med M14 x 1,5 mm gevind.

Hvordan installeres dækslet CED 125 på en vinkelsliber?

Afmonter først støvsugerdækslet (12) og foden (11). Tryk på håndtaget (13) på sliberen og placer den i den position, der er angivet på dækslet. Slip håndtaget og orienter dækslet, indtil det klikker på plads. Kontroller fastgørelsen og stram låseskruen (14) om nødvendigt. Monter støvsugerdækslet og foden igen, og skru derefter det ekstra håndtag (2) på venstre eller højre side af dækslet.

Hvordan justeres skæredybden på CED 125?

Løsn spændeskruen (6) og indstil den til den ønskede skæredybde. Spænd derefter skruen. Maksimal dybde bestemmes af anslagets position.

Hvilke slibetilbehør er tilladt med CED 125?

Brug udelukkende diamantkapskiver med en maksimal diameter på 125 mm og en maksimal tykkelse på 6 mm. Segmenterede skiver skal have slidser på mindre end 10 mm mellem segmenterne. Brug ikke bundne skiver eller andet ikke-anbefalet tilbehør.

Hvordan rengøres og vedligeholdes dækslet CED 125?

Før hver brug skal du kontrollere, at dækslet ikke har manglende, slidte, knækkede eller revnede dele. Rengør regelmæssigt ventilationsåbningerne på sliberen. Brug en tør klud eller støvsugning. Brug ikke ætsende rengøringsmidler. Til reparationer, kontakt en autoriseret Metabo-reparatør.

Hvilke sikkerhedsforanstaltninger skal jeg tage ved brug af CED 125?

Bær altid beskyttelsesbriller, støvmaske og høreværn. Hold personer på afstand. Hold værktøjet i isolerede greb. Læg aldrig værktøjet fra dig, før skiven er helt standset. Følg sikkerhedsinstruktionerne for den anvendte vinkelsliber.

Kan dækslet CED 125 bruges uden foden?

Ja, til specielle applikationer kan dækslet bruges uden foden (11). Afmontering og genmontering af foden er beskrevet i vejledningen. Det anbefales dog at bruge foden for mere stabil styring og bedre sikkerhed.

Hvor kan jeg finde reservedele til CED 125?

De originale Metabo reservedele fås hos autoriserede forhandlere eller på www.metabo.com. Her kan du downloade reservedelslisten. Kontakt Metabo kundeservice for reparationer.

Hvordan støvsuges støv under brug af CED 125?

Tilslut en klasse M støvsuger til støvsugerstudsen (5) på dækslet. Brug helst en antistatisk støvsugerslange med Ø 35 mm for optimal effektivitet. Sørg for, at støvsugeren er tændt under arbejdet.

BRUGSANVISNING CED 125 METABO

b) Bruk bare kappeskiver med diamanter til ditt elektroverktoy. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt Å brute.

c) Tillat hastighet pa verktoyet ma vare minst like hoy som den maksimal hastigheten (turtallet) som angis pa elektroverktoyet. Tilbehør som dreier raskere enn tillatt, kan gä i stykker og kastes rundt omkring.

a) Hold maskinen godt fast og plasser kroppen og armene dine sik at du kan ta imot rekylkreftene. Bruk alltid stottehandtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved hoy hastighet. Ved a ffolge egnede sikkerhetstiltak kan

3.3 Flere sikkerhetsanvisninger:

ADVARSEL - Bruk alltid vernebriller.

Bruk en egnet stovmaske.

Bruk kun diamant-kappskive. Bruk aldri flere diamantskiver samtidig.

Bruk/DDkue bundne skiver.

Bruk horselvern.

Bruk elastiske mellomlag som leveresammen med slipemidlene när det er påkrevet.

Folg angivelsene fra produsenten av verktoy og tilbehør! Beskytt verktoyet mot fett og slag!

Folg bra克斯anvisingen til den vinkelsliperen som er i bruk.

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

• folger ici med i pakken / utstyrsavhengig

5. Før bruk

5.1 Settbeskyttelsesdekselet på freverk.vinkelsliperen

Se bilde C pà side 2.

• Demoner avsugsdeksen (12) og fotstykke (11), som beskrevet i kapittel 6.1.
• Trykk på spaken (13) og hold deninne. Sett vinkelsliperen på avsugsdekselet (12) som vist.
• Slipp spaken (13) og drei avsugsdekselet, helt til spaken gär i ingrep.
• Kontroll: Spaken ma vare festet og avsugsdekselet ma ikke kinne beveges.
  -Trekk til klemskruyen (14) om nodvendig.
• Monter avsugsdeksel (12) og fotstykke (11), som beskrevet i kapittel 6.1.
• Sett på (2) støttehandtaket. Se kapittel 5.2

(Demonteres i motsattrekkefolge.)

5.2 Montering av ekstra stottehandtak

Arbeid kun med monter stottehandtak (2)!

NORSKno

• Skru stottehändtaket (2) av vinkelsliperen og fest det på hoyre eller venstre side av avsugsdekselet (12).

Hold alltid med begge hender i hovedhandtaket og stottehandtaket (2) pa

vinkelsliperen nár du arbeider.

Du kan laste ned resveredelslicer fra

www.metabo.com.

11. Miljøvern

Bruk ikke segmenterte diamant-kappeskiver

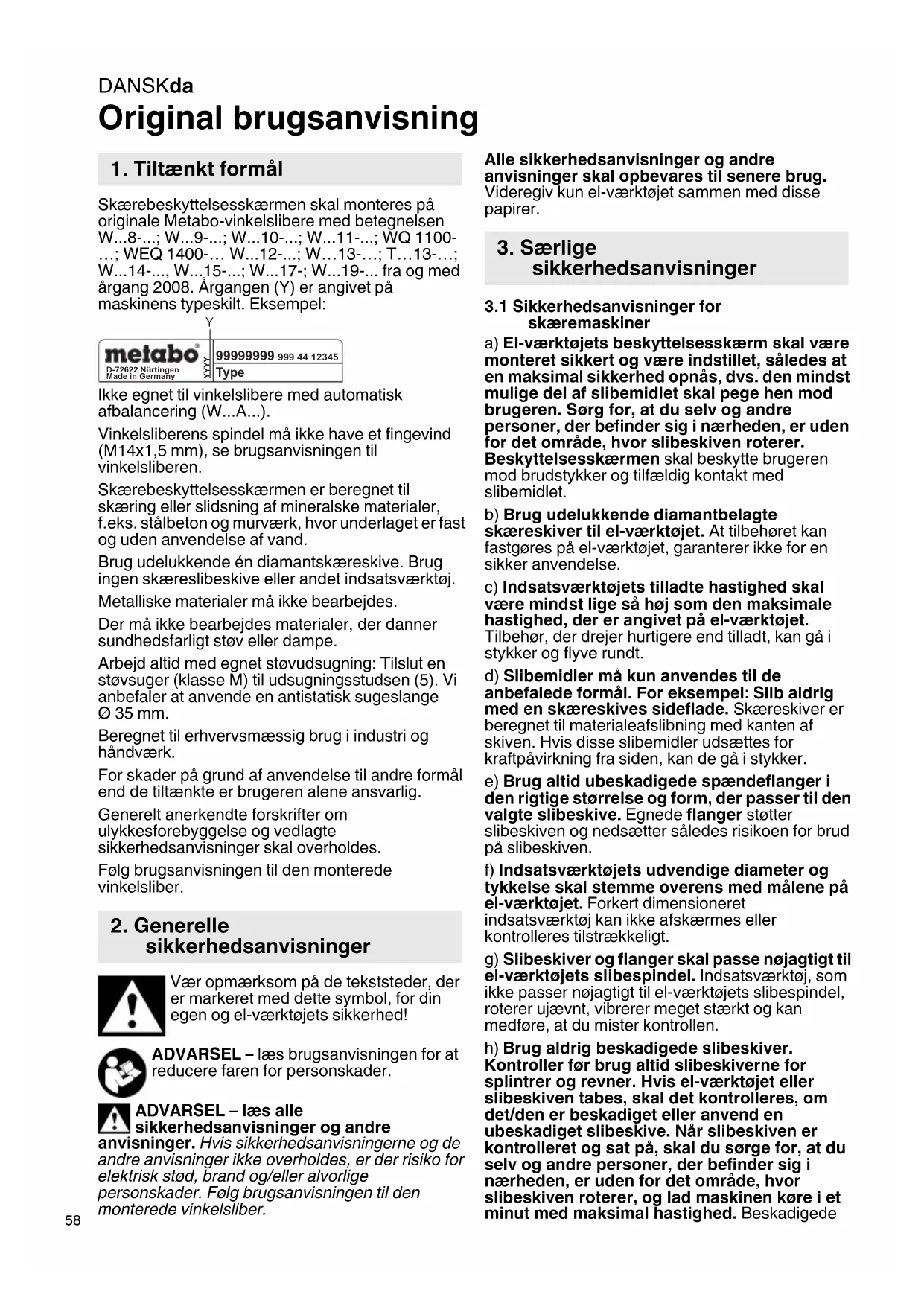

Skaerebeskyttessskarmen er beregnet til skaring eller slidsning af mineraliske materialer, f.eks.stalbeton og murvark,hvor underlaget er fast ogumen anvendelse af vand.

Brug udelukkende en diamantskaereskive. Brug ingen skareslibeskive ell er andet indsatsværktoj. Metalliske materialer ma ikke bearejdes.

Der må ikke bearejdes materialer, der danner sundhedsfarligt støv eller dampe.

Arbejd altid med egnet stovudsugning: Tilsut en stovsuger (klasse M) til udsugningsstudsen (5). Vi anbefaler at anvende en antistatisk sugeslange 035 mm.

Beregnet til erhervsmæssig brug i industri og handværk.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskritter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.

Folg brugsanvisingen til den monterede vinkelsliber.

2. Generelle sikkerhedsanvisninger

Vær opmaerksom pa de tekststeder, der er markeret med dette symbol, for din egen og el-værktogets sikkerhed!

ADVARSEL - Iaes brugsanvisingen for at reducere faren for personskader.

ADVARSEL - Iaes alle sikkerhedsanvisninger og andre

anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholds, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Følg brugsanvisningen til den monterede vindelsliber.

Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til senere brug. Videregiv kun el-værktøjet sammen med disse papirer.

3. Særlige sikkerhedsanvisninger

3.1 Sikkerhedsanvisninger for skæremaskiner

a) El-værktjets beskyttelsesskærm skal vare monteret sikkert og vare indstillet, saledes at en maksimal sikkerhed opnås, dvs. den mindst mulige del af slibemidlet skal pege hen mod brugeren. Sorg for, at du selv og andre personer, der befinder sig i nærheden, erunden for det område, hvor slieskiven roterer. Beskyttelsesskærmen skal beskytte brugeren mod brudstykker og tilfældig kontakt med slibemidlet.
b) Brug udelukkende diamantbelagte skareskiver til el-værktjoet. At tilbehoret kan fastgores pa el-værktjoet, garanterer ikke for en sikker anvendelse.
c) Indsatsværktjets tilladte hastighed skal vare mindst lige sa hoj som den maksimale hastighed, der er angivet pa el-værktjet. Tilbehør, der drejer hurtigere end tilladt, kan gä i stykker og flyve rundt.
d) Slibemidler mä kun anvendes til de anbefalede formål. For eksempel: Slib aldrig med en skæreskives sideflade. Skæreskiver er beregnet til materialeafslibning med kanten af skiven. Hvis disse slibemidler udsættes for kraftpavirkning fra sider, kan de gå i stykker.
e) Brug altid ubeskadigede spændeflanger i den rigtige storrelse og form, der passer til den valgte slibeskive. Egnede flanger stotter nibeskiven og nedsætter säledes risikoen for brud pa slibeskiven.
f) Indsatsværktøjets udvendige diameter og tykkelse skal stemme overens med malene pa el-værktøjet. Forkertimensioneret indsatsværktøj kan ikke afskærmes aller kontrolleres tilstrækkeligt.
g) Sibeskiver og flanger skal passer nogagtigt til el-værktøjets sibespindel. Indsatsværktoj, som ikke passer nogagtigt til el-værktøjets sibespindel, roterer ujævnt, vbrerer meget stærkt og kan medføre, at du mister kontrollen.
h) Brug aldrig beskadigede slibeskiver. Kontroller forbrug altid slibeskiverne for splintrer og revner.Hvis el-varktojet ellerslibeskiven tabes, skal det kontroleres, om det/den er beskadiget ullanvend en ubeskadiget slibeskive.Nar slibeskiven er kontrolleret og sat pa, skal du sorge for, at du selv og andre personer, der befinder sig i naerheden, erunden for det omrade, hvorslibeskiven roterer, og lad maskinen korei et minut med maksimal hastighed.Beskadigede

slibeskiver brækker for det meste i dette testtidsrum.

i) Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenvaern eller beskyttelsesbriller, afhengigt af det udforte arbejde. Brug afhengigt af arbejdets art stovmaske, horevarn, beskyttelseshandsker aller specialforklaede, som beskytter mod sma slide- og materialepartikler. Øjnene skal beskyttes mod genstande, som flyver rundt i luften og som opstar i forbindelse med forskelligt arbejde. Stov-ller andedrætsmaske skal filtrere det stov, der opstar under arbejdet. Hvis du udsættes for kraftig stoj i længere tid, kan du miste horelsen.
j) Sorg for, at der er tilstrækkelig afstand mellem arbejdsomraret og andre personer. Enhver, der betrader arbejdsomraret, skal bruge personligt beskyttelsesesudstyr.

Brudstykker af emnet eller brækkede
indsatsværktøjer kan flyve væk og före til
personskader øgså.uden for det direkte
arbejdsområde.

k) Hold altid kun maskinen i de isolerede greb,\ när der udføres arbejde, hvor indsatsværktøjet\ kan komme i kontakt med skjulte\ strømledninger eller maskinens eget netkabel.\ Kontakt med en spændingsførende ledning kan\ også gore maskinens metaldele spændingsførende\ og före til elektrisk stød.
I) Hold netkablet væk fra roterende

indsatsværktoj. Hvis du mister kontrollen over maskinen, kan netkablet blive skåret over uller ramt, og din handller arm kan blive trukket ind i det roterendeindsatsværktoj.

m) Læg aldrig el-værktøj til side, for indsatsværktøj stär helt stille. Det roterende indsatsværktøj kankommen i kontakt med fraaegningsfladen, hvorved du kan miste kontrollen over el-værktøj.
n) LadCREASEl-veerktoget kore,mens du baler det.Dit toj kan blive fanget ved en tilfaeldig kontakt med det roterende indsatsværktog indsatsværktoget kan bore sig ind i din krop.
o) Rengor el-varktojets ventilationsabninger regelmassigt. Motorventilatoren trakker stov ind i maskinens hus og ved store mengder metalstov kan der opsta elektriske farer.
p) Brug ikke el-værktøjet i nærheden af brandbare materialer. Gnister kan antændeppe materialer.
q) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

3.2 Tilbageslag og tilsvarende sikkerhedsanvisninger

Tilbageslag er en pludselig reaktion pa en fastklemt eller blokeret slibeskive. Fastklemning eller blokering medfomer et abrupt stop af det roterende indsatsværktoj. Derved accelereres et ukontrolleret el-værktoj mod indsatsværktjets omdrejningsretning pa blokeringsstedet.

Hvis f.eks. en slibeskive sidder fast ellber blokereri et emne, kan kanten pa slieskiven, der dykker ned i emnet, sætte sig fast, hvorved slieskiven braækker af eller forer til et tilbageslag. Slieskiven bevær sig derefter hen imod eller væk fra brugeren, afhängigt af skivens omdrejningsretning pa blokeringsstedet. I dette forbindelse kan slieskiver ogsa brække.

Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjt. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.

a) Hold godt fast i el-værktog og sorg for at din krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det ekstra greb, hvis et sadant findes, for at have sa meget kontrl som muligt over tilbageslagskræfterne eller reaktionsmomenterne, nr maskinen korer op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger.
b) Sorg for, at din hand aldrigkommen i nærheden af det roterende indsatsværktoj. Indsatsværktoget kan bevage sig hen over din hand ved et tilbagslag.
c) Undgå området foran og bag den roterende skæreskive. Tilbageslaget fár el-vaerktojet til at bevæge sig i den modsatte retning af slibeskivens bevægelse på blokeringsstedet.
d) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøj slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det april ger tilbage. Dette medfør er tilbageslag eller at man mister kontrollen.
e) Anvend ikke kædesavklinger eller fortandede savklinger og heller/DD segmenterede diamantskiver med mere end 10 mm i tandafstand. Sådanne insatsværktøjer fomer hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet.
f) Undgå at skæreskiven blokerer, og undgå et for højt modtryk. Udfor ikke meget dybe snit. Hvis skæreskiven overbelastes, øges skivens belastning og der er større tendens til, at skiven sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på silbemidlet.
g) Hvis skæreskiven sidder fast, eller arbejdet afbrydes, skal maskinen slukkes og holdes roligt, indtil skiven stå stille. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan fore til et tilbageslag. Find og afhjælp ársagen til at skiven sætter sig fast.
h) Tænd ikke for el-værktøjet, SSElange det befinder sig i emnet. Lad skæreskiven na op pa dens fulde hastighed, fR du forsigtig fortætter snittet. Ellers kan skiven sætte sig fast, springe ud af emnet eller forårsage et tilbageslag.
i) Understand plader eller store emner for at nedsætte risikoen for tilbageslag som følge af en fastklemt skæreskive. Store emner kan boje sig under deres egen vægt. Emnet skal støttes pa

DANSKda

begge sider af skiven, bade i nærheden af skæresnittet og ved kanten.

j) Vær saerlig forsigtig ved "lommesnit" i eksisterende vægge eller andre områder, hvor der ikke er direkte indblick. Den neddykkende skæreskive kan forårsage et tilbageslag,ningar skæres i gas-ller vandledninger, elektriske ledninger aller andre genstande.

3.3 Yderligere sikkerhedsanvisninger:

ADVARSEL -brug altid beskyttelsessbriller.

Brug en egnet stovbeskyttelsesmaske.

Brug udelukkende en diamantskareskive. Der mä ikke bruges flere diamantskareskiver.

Brug-ilke bundne skiver.

Brug horevaern.

Brug elastiske mellemlaeg, hvis de folger med slibemidlet, og hvis det kræves.

Vær opmaerksom pa informationerne fra producenten af insatsværktøjet eller tilbehoret! Beskyt insatsværktøjet mod fedt og stød!

Indsatsværktøj skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger.

Emnet skal ligge fast og vare sikret mod at kunne skride, f.eks. ved hjaelp af spændeanordninger. Større emner skal stottes i tilstrækkeligt omfang.

Beskadiget, uafbalanceret aller vibrerende værktøj ma ikke anvendes.

Kontroller, at deriks er strom-, vand-ller gasledninger pa det sted, som skal bearejdes (f.eks. ved hjaelp af en metaldetektor).

Undgå beskadigelser på gas- eller vandrør, elektriske ledninger og bærende vægge (statik).

Tag stikket ud af stikdåsen, før maskinen indstilles, omstilles eller vedligeholds.

Folg brugsanvisingen til den monterede vinkelsliber.

Hvis et ekstra greb er beskadiget eller revnet, skal det udskiftes. Maskinen må ikke anvendes med et defekt ekstra greb.

Kontroller før haverug, om dele mangler, er slidte, braekket, har revner erller er beskadiget. En defekt eller ufuldstændig beskyttelsesskaerm ma ikke anvendes.

Reducering af stovgener:

ADVARSEL - Enkelte stovtyper, som

genereres ved silbing af sandpapir, savning,

slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forarsager kraeft, medfodte skavanker aller andre

forplantningsskader. Enkelte eksempler på dissekemikalier er:

• Bly fra blyholdig maling,
  -mineralsk stov fra mursten, cement og andermaterialer til murvark,og
• arsen og krom fra kemisk behandlet trae.
  Risikoen for dig ved denen belastning varierer alt after hvor ofte du udfører denen type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet omrade og arbejd med godkendt sikkerhedsdudstyr, somf.eks.stovmasker, der er specielt uvdviklet til udfiltrering af mikroskopisk sma partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (sasom støv fra eg eller bøg), metaller, asbest. Ydeligere kende lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet pågressive optagesi kroppen.

Overhold de geldende direktiver og nationale forskritter, der gelder for dit materiale, personale, anvendelseformal og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelsene.

Brug egnet tilbehør til specielt arbejde. Således nár færre partikler ukontrolleret ud i miljoet.

Anvend en egnet stovudsgninq.

Stovbelastningen kan reduceres på falgende manners:

• Ret/DDke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret stov,
• Anvend et udsugningsanlaeg og/eller en luftrenser,
• sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsgnning. Fejning eller blaesning hvirvler stov op.
• Stovsug eller vask beskyttesestoj. Undgå udblæsning, bankning eller børstning.

4. Oversigt

Se side 2.

1 Maskinen mä kun skubbes i pilens retning
2 Ekstra greb (pá vinkelsliber) *
3 Udloserhandtag
4 Spindellaseknap (pavinkelsliber) *
5 Udsugningsstuds
6 Spændeskrue (skæredybdebegraensning)
7 Loberuller (kun ved CED 125 Plus)
8 Styreskinne-adaptere til montering på Metabostyreskinen (kun ved CED 125 Plus) *
9 Beskyttsesskaerm (komplet)
10 Skydekontakt (til demontering af beskyttelsesskaernen)
11 Fod
12 Udsugningsbeskyttelsesskaerm
13 Arm (på vinkelsliber) *
14 Spændeskrue
15 Tapnøgle
16 Spændemøtrik
17 Diamantskaereskive *

18 Afstandsbøsning
19 Stotteflange (på vinkelsliber) *
20 Spindel (pà vinkelsliber) *

• Ikke inkluderet i leveringsomfanget/afhaengigt af udstyr

5. Ibrugtagning

5.1 Montering af beskyttesesskaerm pa vinkelsliber

Se side 2, ill. C.

• Adskil udsugningsbeskyttesesskaermen (12) og foden (11), som beskrevet i kapitel 6.1.
• Tryk på armen (13) og hold den trykket. Sæt vinkelsliberen på udsugningsbeskyttelsessesskaermen (12) i den viste stilling.
• Slip armen, og drej udsugningsbeskyttelsesskaarmen, indtil armen (13) gar i indgreb.
• Kontroller, at monteringen er korrekt: Armen skal vare i indgreb og udsugningsbeskyttelsesskaarmen ma ikke kinne drejes.
• Stram spændeskruen (14) ved behov.
• Saml udsugningsbeskyttelsesskaermen (12) og foden (11), som beskrevet i kapitel 6.1.
• Monter det ekstra greb (2). Se kapitel 5.2 (Afmontering i omvendt rækkefolge.)

5.2 Montering af ekstra greb

Arbejd kun med monteret ekstra greb (2)!

• Skru det ekstra greb (2) af vinkelsliberen og skru det fast pa venstre eller højre side af udsugningsbeskyttelsesskærmen (12).

5.3 Montering af stovudsgninq

Arbejd altid med egnet stovudsugning: Tilsut en stovsuger (klasse M) til udsugningsstudsen

Anvend tilslutningsmuffen 6.30796 for at opnå en optimal udsugning.

Vi anbefaler at anvende en antistatisk sugeslange 035 mm.

6. Montering af indsatsværktøj

For alt omstillingsarbejde: Tag netstikket ud af stikkkontakten. Maskinen skal vare slukket og sklen skal stå stille.

6.1 Montering af diamantskareskive

Adskillese af udsugningsbeskyttelsesskaerm (12) og fod (11)

Se side 2, ill. A.

1. Skub skydekontakten (10) i pilens retning, og drej udsugningsbeskyttelsesskærmen (12) som vist i pilens retning.
2. Udsugningsbeskyttelsesskaermen (12) kan

tages af foden (11) i den viste stilling.

Montering af diamantskæreskive på vinkelsliber

1. Tryk spindellaseknappen (4) ind og drej spindlen (20), indtil det kan mærkes, at laseknappen gär i indgrep.
2. Sæt støtteflangen (19) (folger med vinkelsliberen) på spindlen. Den er rigtigt monteret,ningar den ikke kan drejes på den fastlåste spindel.
3. Sæt afstandsbøsningen (18) på stotteflangen (19).
4. Læg diamantskæreskiven (17) på afstandsbøsningen (18). Sørg for rigtig omdrejningsretning. Omdrejningsretningen er markeret med pile på diamantskæreskiven og udsugningsbeskyttelsesskaærmen.
5. Sorg for at lasemotrikken med to huller (16) og spindlen (20) pa vinkelsliberen passer til hinanden: Praegningen pa lasemotrikken med to huller og gevindangivelsen pa vinkelsiberens ydelsesskilt skal stemme overens (M14 hhv. 5/8").
6. Skru spændemøtrikken (16) pa.
7. Tryk på spindellåseknappen (4) og hold den inde.
8. Spænd spændemøtrikken (16) kraftigt med tapnøglen (15).

Samling af udsugningsbeskyttelsesskaerm (12) og fod (11)

11.Se side 2, ill. B. De 2 bolte pa udsugningsbeskyttelsesskaermen (12) som vist ind i foringerne i foden (11).
12.Drej udsugningsbeskyttelsesskærmen (12) og foden (11) ind i hinanden, indtil skydekontakten (10) gär i indgreb og begge dele er forbundet med hinanden.
13.Kontroller, at forbindelsen er sikker.

7. Anvendelse

Maskinen skal altid styres med begge hændere, på henholdsvis vinkelsliberens hovedgreb og ekstra greb (2).

1. Indstilling af onsket skaeredybye:
   Løsn spændeskruen (6) og indstil den ønskedeskaeredybde på skalaen. Spænd klemskruen (6)igen.
2. Placér beskyttelsesskærmen med foden (11) pa emnet.
3. Tænd maskinen og vent, indtil den fulde hastighed er næt.
4. Tryk udloserhandtaget (3). Før maskinen langsomt og nedad til anslaget: Diamantskaereskiven trænger ind i materialet.
5. Skub/træk maskinen kun i pilens retning (1) (arbejd i modlob). Ellers er der fare for, at maskinen springer ukontrolleret ud af snittet. Arbejd med jævn fremføring, der passer til det materiale, som skal bearejdes.
6. När rillen er lavet, skal maskinen slukkes og holdes i ro, indtil diamantskæreskiven ståhl stille. Forsøg aldrig at trække diamantskæreskiven ud af snittet, mens den roterer, da dette kan fore til et tilbageslag.
7. Fornaskinen opad til anslaget:

DANSKda

Udloserhandtaget (3) gär indgreb.

Bemærk: Ved saerlige opgaver kan beskyttesesskaermen ogsa anvendes Eden fod (11).Afmontering og montering af foden er beskrevet i kapitel 6.1.

8. Vedligeholdelse

Kontroller før hver brug, om dele mangler, er slidte, braekket, har revner eller er beskadiget. En defekt aller ufulldstaendig beskyttelsesskaerm ma ikke anvendes.

9. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsanvising.

Anvend ikke segmenterede diamantskæreskiver med segmentabninger pa >10 mm. Ved anvendelse af segmenterede diamantskæreskiver er kun negative segmentskaerevinkler tilladt.

CED 125 Plus er egnet til arbejde med Metabostyreskinnen, best.nr. 6.31213.

Diamantskaeskivens maksimalt tilladte tykkelse er 3 mm (1/8").

Förden feste ibrugtagning:

• Løsn skruerne på styreskinne-adapterne (8).
• Sæt maskinen på styreskinnen 6.31213.
• Forskyd styreskinne-adapterne og indstil således spillerummet.
• Spænd skruerne på styreskinne-adapterne (8)igen.
  Det komplette tilbehorsprogram vindes pa www.metabo.com eller i kataloget.

10. Reparation

Sorg for, at beskyttelsesskaemen kun repareres af kvalificere de fagfolk, og at der kun benyttes originale reservede. Demed sikres storst mulig opretholdse af beskyttelsesskaermens sikkerhed.

11. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Beskyt miljoet, og smid ikke el-værktøj og batterier i husholdningsaffaldet. Overhold de nationale regler om separat indsamling og

genbrug af udtjente maskiner, emballage og tilbehør.

12. Tekniske data

Diamantskareskivens maksimalt tilladte diameter er 125 mm (5").

Diamantskæreskivens maksimalt tilladte tykkelse er 6 mm (1/4").

Anvend ikke segmenterede diamantskæreskiver med segmentabninger pa >10 mm. Ved anvendelse af segmenterede diamantskæreskiver er kun negative segmentskaerevinkler tilladt.
