Produkttype	Beskyttelsesdeksel for vinkelsliper
Merke	Metabo
Modell	CED 125
Kategori	Polermaskin
Maksimal slipeskive diameter	125 mm
Maksimal slipeskive tykkelse	6 mm
Anbefalt slipeskive type	Diamantkappeskive
Bruk	Kapping og rilling av mineralske materialer (armert betong, murverk)
Kompatibel med Metabo vinkelslipere	W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19... (fra 2008)
Støvsuging	Tilkobling for støvsuger klasse M, slange Ø 35 mm
Ekstra håndtak	Inkludert, kan monteres til venstre eller høyre
Utløsersystem	Spak for rask demontering av dekselet
Avtakbar fot	Ja, for føring på arbeidsstykket
Begrensning av kappedybde	Justerbar klemskrue
Sikkerhet	Obligatorisk bruk av dekselet, bruk av verneutstyr
Inkluderte tilbehør	Pinnøkkel, to-hulls låsemutter, avstandsforing, støtteflens
Vedlikehold	Rengjør regelmessig ventilasjonsåpninger, kontroller tilstand før hver bruk
Reparasjoner	Overlat til en autorisert Metabo-fagperson, bruk originale deler

Ofte stilte spørsmål - CED 125 METABO

Hva er den tiltenkte bruken av dekselet CED 125?

Dekselet CED 125 er designet for kapping og rilling av mineralske materialer som armert betong og murverk, med fast støtte og uten bruk av vann. Det brukes utelukkende med diamantkappeskiver.

Hvilke typer vinkelslipere er kompatible med CED 125?

Dekselet er kompatibelt med følgende Metabo vinkelslipere (fra 2008): W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19.... Det er ikke egnet for vinkelslipere med Autobalance (W...A...) eller med gjenger M14 x 1,5 mm.

Hvordan installere dekselet CED 125 på en vinkelsliper?

Demonter først støvsugerdekselet (12) og foten (11). Trykk på spaken (13) på vinkelsliperen og plasser den i posisjonen angitt på dekselet. Slipp spaken og orienter dekselet til det klikker på plass. Kontroller festet og stram låseskruen (14) om nødvendig. Monter støvsugerdekselet og foten igjen, og skru deretter ekstrahåndtaket (2) på venstre eller høyre side av dekselet.

Hvordan justere kappedybden på CED 125?

Løsne klemskruen (6) og juster den til ønsket kappedybde. Stram deretter skruen. Maksimal dybde bestemmes av anslagets posisjon.

Hvilke slipetilbehør er tillatt med CED 125?

Bruk utelukkende diamantkappeskiver med maksimal diameter 125 mm og maksimal tykkelse 6 mm. Segmenterte skiver må ha spor på mindre enn 10 mm mellom segmentene. Ikke bruk bundne skiver eller annet ikke-anbefalt tilbehør.

Hvordan rengjøre og vedlikeholde dekselet CED 125?

Før hver bruk, kontroller at dekselet ikke har manglende, slitte, ødelagte eller sprukne deler. Rengjør regelmessig ventilasjonsåpningene på vinkelsliperen. Bruk en tørr klut eller støvsuging. Ikke bruk etsende produkter. For reparasjoner, kontakt en autorisert Metabo-reparatør.

Hvilke sikkerhetstiltak bør jeg ta når jeg bruker CED 125?

Bruk alltid vernebriller, støvmaske og hørselsvern. Hold personer på avstand. Hold verktøyet i de isolerte overflatene. Legg aldri fra deg verktøyet før slipeskiven har stoppet helt. Følg sikkerhetsinstruksjonene for den aktuelle vinkelsliperen.

Kan dekselet CED 125 brukes uten foten?

Ja, for spesielle applikasjoner kan dekselet brukes uten foten (11). Demontering og remontering av foten er forklart i bruksanvisningen. Det anbefales imidlertid å bruke foten for mer stabil føring og bedre sikkerhet.

Hvor finner jeg reservedeler til CED 125?

Originale Metabo-reservedeler er tilgjengelige hos autoriserte forhandlere eller på nettsiden www.metabo.com. Der kan du laste ned reservedelslisten. For reparasjoner, kontakt Metabo kundeservice.

Hvordan støvsuge ved bruk av CED 125?

Koble en støvsuger klasse M til støvsugerslangen (5) på dekselet. Bruk helst en antistatisk støvsugerslange med Ø 35 mm for optimal effektivitet. Sørg for at støvsugeren er i drift under arbeidet.

BRUKSANVISNING CED 125 METABO

Inte lamlig for vinkelslipar med autobalansering (W...A...).

Beakta bruksanvisingen for den vinkelslip som anvands.

2. Allmanna sakerhetsanvisningar

Beakta bruksanvisingen for den vinkelslip som anvands.

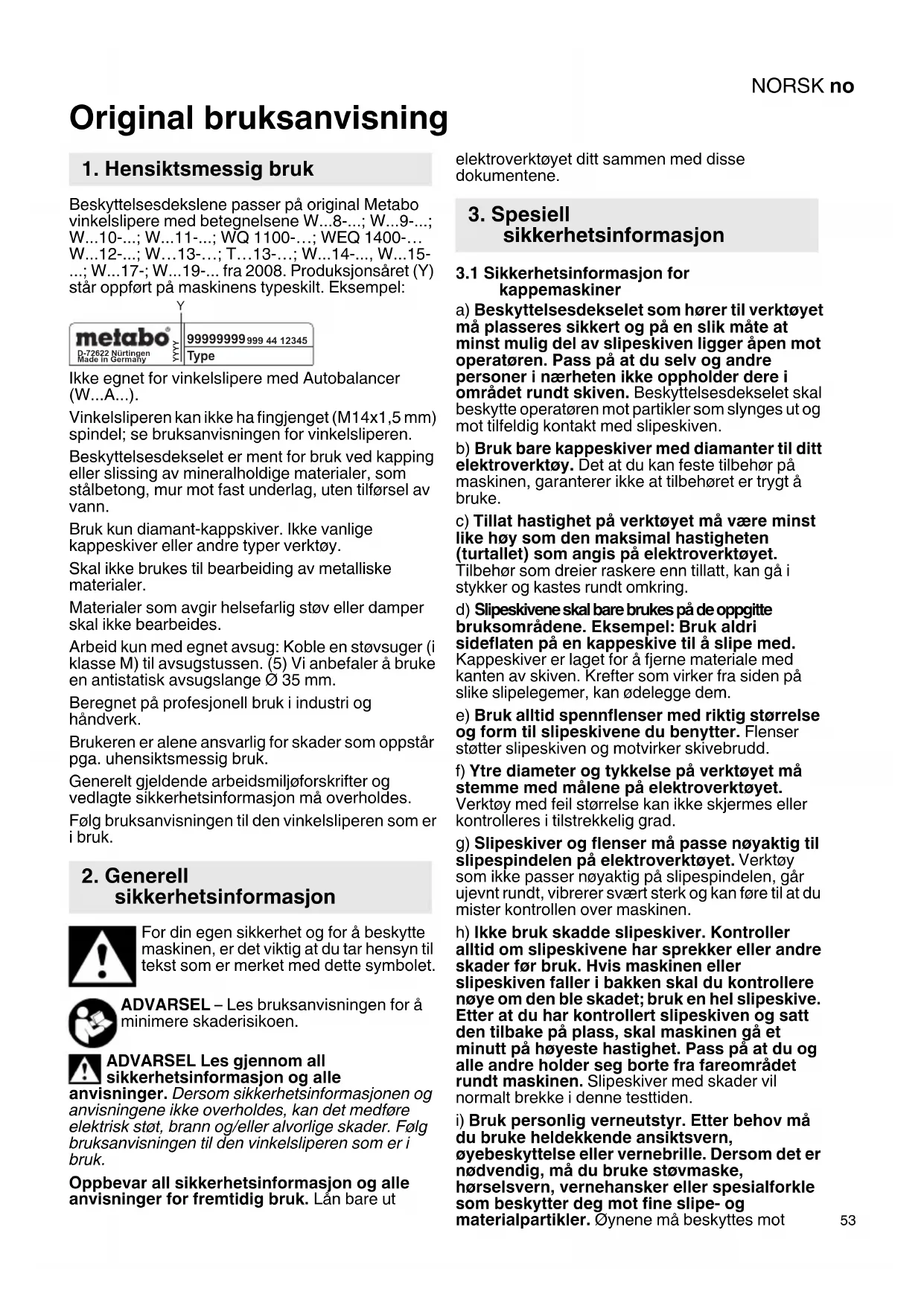

Original bruksanvisning

1. Hensiktsmessig bruk

Beskyttelsesekslene passer på original Metabo vinkelslipere med betegnelsene W...8-; W...9-; W...10-; W...11-; WQ 1100-; WEQ 1400-; W...12-; W...13-; T...13-; W...14-; W...15-; W...17-; W...19-... fra 2008. Produktsjonsaret (Y) star oppfør på maskinens typeskilt. Eksempel:

Ikke egnet for vinkelslipere med Autobalancer (W...A...).

Vinkelsliperen kan/DDke ha fingjenget (M14x1,5 mm) spindel; se bruksanvisingen for vinkelsliperen.

Beskyttesesdekselet er ment for bruk ved kapping eller slissing av mineralholdige materialer, som stalbetong, mur mot fast underlag, uten tilforsel av vann.

Bruk kun diamant-kappskiver. Ikke vanlige kappeskiver uller andre typverktoy.

Skal不解 brukes til bearbeiding av metalliske materialer.

Materialer som avgir helsefarlig stov erler damper skal ikke bearbeides.

Arbeid kun med egnet avsug: Koble en stovsuger (i klasse M) til avsugstussen. (5) Vi anbefaler a bruke en antistatisk avsugslange 35 mm.

Beregnet pa profesjonell bruk i industri og handverk.

Brukeren er alene ansvarlig for skader som oppstar pga. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljoforskritter og vedlagte sikkerhetsinformasjon ma overholds.

Folg braksanvisingen til den vinkelsliperen som er i bruk.

2. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskyttemaskinen, er det viktig at du tar hensyn tiltekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader. Følg braksanvisningen til den vinkelsliperen som er iBruk.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lan bare ut

elektroverktøyet dittSAM men med disse dokumentene.

3. Spesiell sikkerhetsinformasjon

3.1 Sikkherhetsinformasjon for kappemaskiner

a) Beskyttesesdekselet som hør er til verktøyet ma plasseres sikkert og pa en slik mate at minst mulig del av slipskiven ligger apen mot operatoren. Pass pa at du selv og andre personer iærheten ikke oppholder dere i området rund skiven. Beskyttesesdekselet skal beskytte operatoren mot partikler som slynges ut og mot tilfeldig kontakt med slipskiven.

d) Slipskivene skal bare brukes pa de oppgitte brauksomradene. Eksempel: Bruk aldri sideflaten pa en kappeskive til a splice med. Kappeskiver er laget for a fjerne materiale med kanten av skiven. Krefter som virker fra sider pa slike slepelegemer, kan odelegge dem.

e) Bruk alltid spennflenser med riktig storrelse og form til slipskivene du benytter. Flenser stotter slipskiven og motvirker skivebrudd.

f) Ytre diameter og tykkelse pa verktoyet ma stemme med malene pa elektroverktoyet. Verktoy med feil storrelse kan ikke skjermes eller kontrolleres i tilstrekkelig grad.

g) Slipeskiver og flenser må passer nøyaktig til slipespindelen på elektroverktøyet. Verktøy som ikke passer nøyaktig på slipespindelen, går ujevnt rundt, vibrerer svært sterk og kan före til at du mister kontrollen over maskinen.

h) Ikke bruk skadde slipeskiver. Kontroller alltid om slipeskivene har sprekker erler andre skader for bruk. Hvis maskinen aller slipeskiven faller i bakken skal du kontrollere noye om den ble skadet; bruk en hel slipeskive. Etter at du har kontrollert slipeskiven og satt den tilbake pa plass, skal maskinen g et minutt pa hoyeste hastighet. Pass pa at du og alle andre holder seg borte fra fareomradyet rundt maskinen. Slipeskiver med skader vil normalt brekke i dette testtiden.

i) Bruk personlig verneutstyr. Etter behov mä du bruke heldekkende ansiktsvern, øyebeskyttelse eller vernebrille. Dersom det er nødvendig, mä du bruke støvmaske, hørsvern, vernehansker eller spesialforkle som beskytter deg mot fine slide- og materialpartikler. Øynene må beskyttes mot

NORSKno

fremmedlegemer som kan slynges ut ved forskjellige typ beruk. Stov-ller stovmaske ma filtrere stovet som dannes under bruk. Dersom du er utsatt for stoy over tid, kan du fahorselstap.

j) Se til at andre personer holder trygg avstand til ditt arbeidsomrade. Alle somkommen inn i arbeidsomrdet, ma ha pa seg personlig verneutstyr.Deler av emnet aller verktoyet kan slynges ut og fore til skader selv utenfor det direkte arbeidsomrdet.
k) Maskinen må holdes i de isolerte gripeflatene när du utfører arbeid der verktøyet kankommen til a treffe skjulte strømledninger erller maskinens egen nettkabel. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og fere til elektrisk støt.
I) Hold nettkabelen borte fra verktøy som roterer. Dersom du mister kontrollen over maskinen, kan nettkabelen kuttes eller sette seg fast, og din egen hand eller arm kankommen i kontakt med roterende verktøy.
m) Legg aldri fra deg maskinen for verktøyet har stanset welt opp. Et verktøy som roterer, kankommen i kontakt med underlaget. Da kan du miste kontrollen over maskinen.
n) n) La/DDke maskinen gaa mens du bær den. Dersom klaerne dine skulle komme i kontakt med et verktoy som roterer, kan de sette seg fast og verktoyet kan bore seg inn i kroppen din.
o) Sorg for regelmessig rengjaring av luftapningene pa maskinen. Motorviften trekker stov inn i motorhuset. En sterk ansamling av stov kan fere til elektriske risikosituasjoner.
p) Bruk seks maskinen nær materialer som kan ta fyr. Slike materialer kan antennes av gnister.
q) Bruk ikke verktøy som krever flytende kjolemiddel. Bruk av vann og andre flytende kjolemidler kan före til elektrisk støt.

3.2 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at den roterende slipeskiven henger fast eller blir blokkert. Fastklemming eller blokkering forer til bra stopp av det roterende iverktoyet. Maskinen vil raskt og ukontrollert g amort verktoyets dreieretning pa blokkeringsstedet.

Dersom f.eks. en slipeskive fester seg aller blokkeres i emnet, kan kanten pa slipeskiven som gär inn i emnet, bli sittende fast. Da kan slipeskiven lösne eller det kan oppsta rekyl. Slipeskiven beveger seg da i retning av brukeren aller bort fra ham, alt erter hvilken rotasjonsretning slipeskiven har i blokkeringspunktet.. Slipeskiven kan ogsakommen til Å brekke.

Rekyl er folgen av feil eller ukyndig bruk av maskinen. Dette kan forbhindres gjennom egnede tiltak sik det er beskrevet nedenfor.

brukeren ha kontroll over rekyl- og reaksjonskreftene.

b) Hold hendene godt bort fra verktoy som dreier. En rekyl kan fá verktoyet til à bevege seg over handen din.
c) Hold avstand fra området foran og bak den roterende kappeskiven. Rekyl driver maskinen i motsatt retning av slipskivens dreieretning på blokkeringsstedet.
d) Arbeid særlig forsiktig rundt hjørner, skarpe kanter osv. Unnga at verktoyet blir kastet tilbake fra emnet eller setter seg fast. Verktoy som roterer kanlett sette seg fast i hjørner og skarpe kanter.Det focrer til tap av kontroll erkerkyl.
e) Ikke bruk sagblad med kjede ellertenner, og.
ikke segmentert diamantskive med mer enn 10
mm brede apninger. Slikt verktoy kan ofte gi rekyl
eller tap av kontrollen over maskinen.
f) Unngå at kappeskiven blir blokkert. Bruk试点 for mye kraft. Ikke lag for dype kutt. Overbelastning av kappeskiven gjør at den har lettere for a sette seg fast eller blokkeres. Demed okes faren for rekyl eller brudd pa slipslegemet.
g) Slå av apparatet dersom kappeskiven setter seg fast eller när du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prov aldri Å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppsta rekyl. Finn ut av ársaken til fastklemmingen. Fjern feilårsaken.
h) Ikke slå på elektroverktøyet igjen mens det befindner seg i emnet. Vent til kappeskiven har nàdd full hastighet før du forsiktig fortsetter med snittet. Ellers kan skiven setzen seg fast i overflaten, sprette ut av emnet eller det kan oppstå rekyl.
i) Fest plater aller storre emner, sik at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store emner kan boye seg pa grunn av sin egen vekt. Emnet ma stottes pa begge sider av skiven. Det ma bade stottes i nærhen av kappesnittet og pa kanten.
j) Vær ekstra papiasselig ved "lommesnitt" i eksisterende vegger og andre uoversiktlige omrader. Kappeskiven kan gi rekyl hvis den skjærer i gass- erler vannrør, elektriske ledninger erler andre gjenstander.

Verktøy skal oppbevares og handteres nøyaktig etter produsentens anvisninger.

Emnet mä ligge godt mot underlaget og sikres mot at det sklr, for eksempel ved hjelp av en tvinge. Store emner mä stottes tilstrekkelig opp.

Skadde, urunde aller vibrerende verktoy mA ikke brukes.

Forviss deg om at det/DD garr strom-, vann- ellgassledninger i punktet som skal bearbeides (bruft f.eks. en metallsoker).

Unngå Å skade gass-ller vannrør, elektriske ledninger og bærende vegger (stabilitet).

Trekk stopselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noeslag.

Før haver gangs bruk skal du kontrollere om noen av delene mangler erer slitt, har skader erer brukket. Beskyttelsesdeksler som er defekte erler ikke komplette skal ikke brukes.

Redusert stovbelastning:

ADVARSEL - Enkelte typer stov, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, födselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

• bly fra blyholdig maling,

-mineralstov fra murstein, sement og andermurermaterialer og

• arsenogkrom fra kjemisk behandle
  Hvor stor risikoen fra disse stoffene er for deg,
  avhenger av hvor ofte du utforer denne typen
  arbeider. For a redusere belastningen fra slike
  kjemikalier: arbeid i lokaler med god utlufting og
  bruk alltid godkjent verneutstyr, som f.eks.
  andemasker med spesialfilter for mikroskopiske
  partikler.

Dette gjelder ogsa for stov fra andre typer materialer, som f.eks. enkelte typer treverk (som eik ell er bok), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke stov trenge inn i kroppen.

Folg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksomrade og -sted.

Samle lose partikler der de oppstär; unngånedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene.

0 Skyver (for demontering av beskyttelsesdekselet)

1 Fotstykke

12 Avsugsdeksel

13 Spak (pá vinkelsliper) *

14 Klemskrue

15 Tapphullsnokkel

16 Spennmutter

17 Diamantskive*

18 Distansehylse

19 Stotteflens (pá vinkelsliper) *

20 Spindel (pá vinkelsliper) *

5.3 Montering av avsug

6. Montering av verktøy

1. Skyy skyveren (10) i pilens retning og sving avsugsdekselet (12) i pilens retning som vist.
2. I donne posisjonen kan avugsdekselet (12) tas av fotstykker (11).

10.Se side 2, fig. B. Plasser de 2 boltene pa avsugsdekselet (12) inn i foringene pa fotstykket (11) som vist.
11. Skyy avtrekksdeksel (12) og fotstykke (11) inn i hverandre til skyveren (10) raster inn og de to delene er festetSAMen.
12.Kontroller.

7. Bruk

1. Innstilling av kuttedybde: Løsne spennbolten (6) og still inn skalaen pa onsket dybde, fest spennbolten (6) igjen.
2. Plasser beskyttelsedekselet med fotstykker (11) på arbeidsstykker.
3. Koble inn maskinen og vent til denkommen opp i full hastigkeit.
4. Bruk utløserspaken (3). Før maskinen langsom

nedover til den treffer anlegget; diamantskiven trenger inn i arbeidsstykker.

1. Maskinen skal kun skyves/trekkes i pilens retning (1) (arbeid i motsatt retning). Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremforghingshastighet som passer til materialet som skal bearbeides.
2. När sporet er klart, kobles maskinen ut og holdes stille til diamantskiven har stanset welt. Forsök ikke trekke skiven ut av sporet - det kan gi kraftig rekyl.
3. Se til at tohulls strammemutteren (16) og spindelen (20) til vinkelsliperen passer med hverandre. Teksten pa tohulls strammemutter og gjengeopplysninger pa effektskiltet til vinkelsliperen ma stemme overens (M14 eller 5/ 8^a ).
4. Før maskinen oppover til det stanser; utløserspaken (3) raster inn.
5. Legg ned maskinen.

Merk: For spesiell bruk kan beskyttelsesesdekselet evt. ogsa brukes uten fotstykke (11). Montering/ demontering av fotstykke beskrives i kapittel 6.1.

8. Vedlikehold

Før haver gangs bruk skal du kontrollere om noen av delene mangler erer slitt, har skader ererbrukket.Beskyttelsesdeksler som er defekte erler ikke komplette skal ikke brukes.

9. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braksanvisingen.

-Losne skruene paforeskinne-adapteren (8).
- Sett maskinen på foreskinne 6.31213.
- Skyy pä adaptersen for a stille inn klaringen.
- Trekk til skruene på foreskinne-adapteren (8) igjen.

Det komplette tilbehorsprogrammet finner du pa www.metabo.com eller i katalogen.

10. Reparasjon

Hvis beskyttesesdekselet trenger reparjon skal det gjores av en kualifisert person og med

originale reservereder. På den maten opprettholdes sikkerheten dekselet gir.

Ved behov for reparasjon ber vi deg ta kontakt med nærmestre Metabo forhandler. Adresser finner du pa www.metabo.com.

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Ta vare på miljøet og ikke kast elektroverktøy

sammen med husholdningsavfallet. Folg nasjonale forskritter for kildesorting og

resirkulering av gamle maskiner, emballasjer og tilbehør.

12. Tekniske data

Maks. tillatt diameter på diamantskiven er 125 mm (5").

Maks. tillatt tykkelse pa diamantskiven er 6 mm (1/4").

med slisser >10 mm. Ved bruk av

segmenterte diamant-kappeskiver skal det utelukkende arbeides med negativ kuttevinkel.
