CED 125 - Polijstmachine METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Beschermkap voor haakse slijper
Merk	Metabo
Model	CED 125
Categorie	Polijstmachine
Maximale slijpschijfdiameter	125 mm
Maximale slijpschijfdikte	6 mm
Aanbevolen slijpschijftype	Diamantdoorslijpschijf
Gebruik	Doorslijpen en frezen van minerale materialen (gewapend beton, metselwerk)
Compatibel met Metabo haakse slijpers	W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19... (vanaf 2008)
Stofafzuiging	Aansluiting voor stofzuiger klasse M, slang Ø 35 mm
Extra handgreep	Inbegrepen, links of rechts te monteren
Ontgrendelingssysteem	Hendel voor snelle demontage van de kap
Verwijderbare voet	Ja, voor geleiding op het werkstuk
Snijdieptebeperking	Instelbare spanschroef
Veiligheid	Verplicht gebruik van de kap, dragen van beschermingsmiddelen
Inbegrepen accessoires	Penskopsleutel, tweegatsmoer, afstandsbus, steunflens
Onderhoud	Regelmatig de ventilatieopeningen reinigen, vóór elk gebruik controleren
Reparaties	Laat uitvoeren door een erkende Metabo vakman, gebruik originele onderdelen

Veelgestelde vragen - CED 125 METABO

Wat is het beoogde gebruik van de kap CED 125?

De kap CED 125 is ontworpen voor het doorslijpen en frezen van minerale materialen zoals gewapend beton en metselwerk, met een vaste steun en zonder watergebruik. Het wordt uitsluitend gebruikt met diamantdoorslijpschijven.

Welke types haakse slijpers zijn compatibel met de CED 125?

De kap is compatibel met de volgende Metabo haakse slijpers (vanaf 2008): W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19.... Het is niet geschikt voor slijpers met Autobalance (W...A...) of met M14 x 1,5 mm schroefdraad.

Hoe installeer ik de kap CED 125 op een haakse slijper?

Demonteer eerst de stofzuigkap (12) en de voet (11). Druk op de hendel (13) van de slijper en plaats deze in de positie aangegeven op de kap. Laat de hendel los en oriënteer de kap totdat deze vastklikt. Controleer de bevestiging en draai indien nodig de stopschroef (14) vast. Monteer de stofzuigkap en de voet weer, en schroef de extra handgreep (2) aan de linker- of rechterkant van de kap.

Hoe stel ik de snijdiepte in op de CED 125?

Draai de spanschroef (6) los en stel deze in op de gewenste snijdiepte. Draai vervolgens de schroef weer vast. De maximale diepte wordt bepaald door de positie van de aanslag.

Welke slijpaccessoires zijn toegestaan met de CED 125?

Gebruik uitsluitend diamantdoorslijpschijven met een maximale diameter van 125 mm en een maximale dikte van 6 mm. Gesegmenteerde schijven moeten openingen van minder dan 10 mm tussen de segmenten hebben. Gebruik geen gebonden schijven of andere niet aanbevolen accessoires.

Hoe reinig en onderhoud ik de kap CED 125?

Controleer vóór elk gebruik of de kap geen ontbrekende, versleten, gebroken of gebarsten onderdelen heeft. Reinig regelmatig de ventilatieopeningen van de slijper. Gebruik een droge doek of stofzuiger. Gebruik geen bijtende producten. Voor reparaties, neem contact op met een erkende Metabo reparateur.

Welke veiligheidsmaatregelen moet ik nemen bij het gebruik van de CED 125?

Draag altijd een veiligheidsbril, een stoffiltermasker en gehoorbescherming. Houd personen op afstand. Houd het gereedschap vast bij de geïsoleerde oppervlakken. Leg het gereedschap nooit neer voordat de schijf volledig tot stilstand is gekomen. Volg de veiligheidsinstructies van de gebruikte haakse slijper.

Kan de kap CED 125 zonder de voet worden gebruikt?

Ja, voor speciale toepassingen kan de kap zonder de voet (11) worden gebruikt. Het demonteren en terugplaatsen van de voet wordt uitgelegd in de handleiding. Het wordt echter aanbevolen de voet te gebruiken voor een stabielere geleiding en betere veiligheid.

Waar kan ik reserveonderdelen voor de CED 125 vinden?

De originele Metabo reserveonderdelen zijn verkrijgbaar bij erkende dealers of op de website www.metabo.com. U kunt daar de onderdelenlijst downloaden. Voor reparaties neemt u contact op met de Metabo klantenservice.

Hoe zuig ik stof af tijdens het gebruik van de CED 125?

Sluit een stofzuiger klasse M aan op de stofafzuigslang (5) van de kap. Gebruik bij voorkeur een antistatische stofafzuigslang Ø 35 mm voor optimale efficiëntie. Zorg ervoor dat de stofzuiger tijdens het werk aan staat.

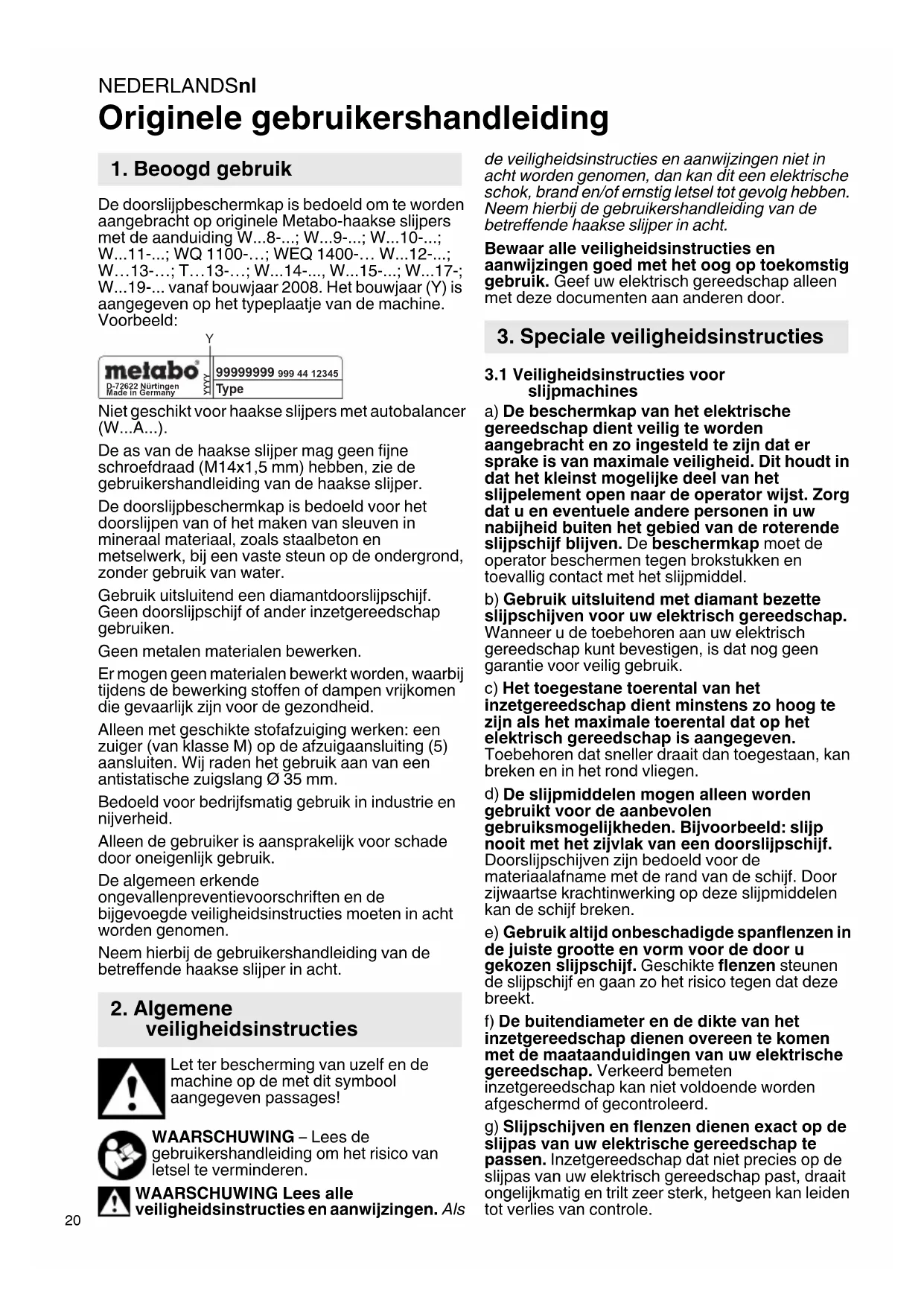

GEBRUIKSAANWIJZING CED 125 METABO

Originele gebruikershandleiding

1. Beoogd gebruik

De doorslijpbeschemkap is bedoeld om te worden aangebracht op originele Metabo-haakse slijpers met de aanduiding W...8-; W...9-; W...10-; W...11-; WQ 1100-; WEQ 1400-; W...12-; W...13-; T...13-; W...14-; W...15-; W...17-; W...19- vanaf bouwjaar 2008. Het bouwjaar (Y) is aangegeven op het typeplaatje van de machine. Voorbeeld:

Niet geschickt voor haakse slijpers met autobalancer (W...A....).

De as van de haakse slijper mag geen fijneshroefdraad (M14x1,5 mm) hebben, zie gebruikershandleiding van de haakse slijper.

De doorslijpbeschermkap is bedoeld voor het dooreijpen van of het maken van sleuven in mineraal materiaal, zoals staalbeton en metselwerk, bij een vaste steun op de ondergrond, zonder gebruik van water.

Gebruik uitsluitend een diamantdoorslijpschijf.
Geen doorslijpschijf of ander inzetgereedschap
gebruiken.

Geen metalen materialen bewerken.

Ermightengeerktworden,haarbij tijdensdebewerkingstoffenofdampenvrijkomen diegevaarlijkzijnvoordezondheid.

Alleen met geschikte stofafzuiigwerken:een zuiger (van klasse M) op de afzuigaansluiting (5) aansluiten. Wij raden het gebruik aan van een antistatische zuigslang 35mm

Bedoeld voor bedrijfsmatig gebruik in industrien en nijverheid.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

Neem hierbij de gebruikershandleiding van de betreffende haakse slijper in acht.

2. Algemene veiligheidsinstructies

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruikershandleiding om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Als

de veiligheidsinstructies en aanwijzingen nicht in acht worden genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Neem hierbij de gebruikershandleiding van de betreffende haakse slijper in acht.

Bewaar alle veiligheidsinstrumentes en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

3. Speciale veiligheidsinstructies

3.1 Veiligheidsinstrumenties voor slijpmachines

a) De beschemkap van het elektrische gereedschapClientveilig te worden aangebrachte en zo ingesteld te zichen dat er sprake is van maximale verilgheid. Dit houdt in dat het kleinst mogelijkdeel van het slijpelement open maar de operator wijst. Zorg dat u en eventuele andere personen in uw nabijheid buiten het gebied van de roterende slijpschijf blijven. De beschemkap moet de operator beschemmen gegen brokstukken en toevallig contact met het slijpmiddel.
b) Gebruikuitsluitend met diamant bezette slijpschijven voor uw elektrisch gereedschap. Wanner u de toebehoren aan uw elektrisch gereedschap kunt bevestigen, is dat nog geen garantie voor veilig gebruik.
c) Het toegestane toerental van het inzetgereedschap dient minstens zo hoog te zichn als het maximale toerental dat op het elektrisch gereedschap is aangegeven.
Toebehoren dat sneller draait dan toegestaan, kan breken en in het rond vliegen.
d) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen gebruiksmogelijkheden. Bijvoorbeeld: slijp nooit met het zichvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken.
e) Gebruik alkijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de door u gekozen slijpschijf. Geschekte flenzen steunen de slijpschijf en gaan zo het risico gegen dat.Deze breekt.
f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.
g) Slijpschijven en flenzen dienen exact op de slijpas van uw elektrische gereedschap te passen. Inzetgereedschap dat Niet precies op de slijpas van uw elektrisch gereedschap past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van controle.

h) Gebruik geen beschadigde slijpschijven. Controller de slijpschijven voor ieder gebruik altijd op aftsplinteringen en scheuren. Wanner het elektrische gereedschap of de slijpschijf valt, controller dan of het beschadigd is of gebruik een onbeschadigde slijpschijf. Wanner u de slijpschijf heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere Personen in de buurt buiten het bereik van de roterende slijpschijf blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breken beschadigde slijpschijven meestal.
i) Draag persoonlijke beschemmingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Zo nodig draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u bescherming bieden gegenkleine slijp- en materiaaldeeltjes. Uw ogen dienen gegen rondvliegende deeltjes, die bij verschillende toepasseningen ontstaan, beschermd te worden. Stof- of adembeschermingsmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneru lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.
j) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient persoonlijke beschemmingsmiddelen te dragen. Brokstukken van het werkstuk of gebrozen inzetgereedschap hunnen wegliegen en ook buiten het directe werkgebied letsel veroorzaken.
k) Houd het apparaat alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigend netsnoer kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als maybeik gezolg.
I) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.
m) Leg het elektrisch gereedschap nooit wegvoordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiendeinzetgereedschap kan in contact komen met de ondergrond waardoor u möglichk de controle overhet elektrisch gereedschap verliest.
n) Laat het elektrisch gereedschap Niet draaien terwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegren en kan het inzetgereedschap zich in uw lichaam boren.
o) Reinig regelmatig de ventilationsleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing, en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.

p) Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Door vonden hun denze materialen vlam vatten.
q) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig�n. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.

3.2 Veiligheidsinstructies met het oog op terugslag

Terugslag is de plotselinge reactie als gevolg van een draaiende slijpschijf die blijft hangen of blokkeert. Indien het roterende inzetgereedschap blokkeert of blijft hangen, komt het onmiddelijk tot stilstand. Hierdoor worden een oncecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap in op deplaats van de blokkering versneld.

Wanner er bv. een slijpschijf in het werkstuk blijft hangen of blokkeert, kan de rand van de slijpschijf, die invalid in het werkstuk, vastraken, met hetuitbreken van de slijpschijf of een terugslag als möglichk gevolg. De slijpschijf beweegt zich dan maar of vanaf de operator, afhankelijk van de draairichting van de schijf op deplaats van deblokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van een verkeerd of onjuist gebruik van het elektrisch gereedschap. Dit kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het het elektrisch gereedschap goed vast en breng uw lichaam en uw Armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden,.altijd de extra greed om tijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben.De operator kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Mijd het gebied voor en acheter de roterende slijpschijf. Door de terugslag komt het elektrische gereedschap gegen de bewegingsrichting van de slijpschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt en klem raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of wanneer het terugspringt klem te raken. Dit leidt tot verlies van contrôle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad of gesegmenteerde diamantschijf met inkepingen van meer dan 10mm breed. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrisch gereedschap.

NEDERLANDSnl

f) Voorkom een blokkering van de doorslijpschijf of een te hoge aandrukkracht. Voer geen overmatig diepe smedenuit. Bij een overbelasting van de doorslijpschijf worden ook de belasting en de neiging tot schuin wegdraaien of blokkeren verhoogd, en daarmee de kans op een terugslag of breuk van het slijpmiddel.
g) Wanner de doorslijpschijf klem raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel de oorzaak van het klem raken vast en hef deze op.
h) Schakel het elektrische gereedschap zolang het zich in het werkstuk bevindt nicht opnieuw in. Laat de doorslijpschijf eerst het volle toerental bereiken, voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven hangen,uit het werkstuk springen of een terugslag verroorzaken.
i) Zorg voor een ondersteuning van platen of groe werkstukken om het risico van een terugslag door een ingeklemde slijpschijf te verminderen. Grote werkstukken kannen Doorbuigen onder hun eigengewicht. Het werkstuk dient aan beiden kanten van de schijf, en zowel bij de doorslijpsnede als aan de rand, ondersteund te worden.
j) U dient bijzonder voorzichtig teijken bij "invalsneden" in bestaande wanden of andereplaatsen waar u geen zich op heeft. De invalidende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andereobjecten een terugslag veroorzaken.

3.3 Overige veiligheidsinstructies:

WAARSCHUWING - Draag altijd een veiligheidsbril.

Draag een geschikt stofmasker.

Gebruik uitsluitend een diamantdoorslijpschijf. Ermighteniet meerderediamantslijpschijven wordenkt.

Gebruik geen gebonden schijven.

Draag gehoorbescherming.

Maak gebruik van elastische tussenlagen, wanner deze bij het slijpmiddel ter beschikking gesteld worden en vereist+zijn.

Neem de opgaven van de fabrikant van het inzetgereedschap of de toebehoren in acht! Zorg ervoor dat inzetgereedschap beschermd is gegen vet en stoten!

Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Het werkstuk dient stevig te liggen en beveiligd te...,...,...,...,...,...,...,..., ... zijningen wegglijden, bv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Beschadigde, onronde resp. trillende gereedschappen moot nicht gebruikt worden.

Zorg er (bv. met behulp van een metaal detector) voor dat zich op deplaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.

Schade aan gas- of waterleidingen, elektrische ledingen en dragende wanden (statica) voorkomen.

De stekker uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Neem hierbij de gebruikershandleiding van de betreffende haakse slijper in acht.

Een beschadigde of bebarsten extra greedClient te worden verrangen. Indien de extra greed defect is, de machine nicht gebruiken.

Controleer voor ieder gebruik of er delen ontbreken, versleten, gebroken, gescheurd of beschadigd zich. Een defecte of onvolledige beschemkap Niet gebruiken.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van gelode verm,
  -mineralstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemmingsmiddelen zoals stofmaskers die specialzijk ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).

Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.

Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgevingterecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruikerzfelf of in de buurt aanwezigete personen of op neergeslagen stof te richten,
• een afzuginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.

4. Overzicht

Zie pagina 2.

1 Machine alleen in de pijlichting schuiven
2 Extra greed (van de haakse slijper) *
3 Ontgrendelingshendel
4 Asvastzetknop (van de haakse slijper)
5 Afzugaansluitstuk
6 Klemschroef (snijdieptebegrenzing)
7 Loopwielen (alleen bij CED 125 Plus) *
8 Geleiderailadapter om op de Metabogeleiderail teplaatsen (alleen bij CED 125 Plus)

9 Beschermkap (completet)
10 Schuif (voort het demonteren van de beschermkap)
11 Voetstuk
12 Afzugbeschemkap
13 Hendel (van de haakse slijper)
14 Klembout
15 Tweegaatssleutel
16 Tweegats spanmoer
17 Diamantdoorslijpschijf
18 Afstandhuls
19 Steunflens (van de haakse slijper)
20 As (van de haakse slijper) *

• Niet bij de levering inbegrepen / afhankelijk van de uitrusting

5. Ingebruikname

5.1 Beschermkap op de haakse slijper aanbrengen

Zie pagina 2, afb. C.

-Afzuigbeschemkap (12) en voetstuk (11), zoals in hoofdstuk 6.1 beschreiben, demonteren.
- De hendel (13) indrukken en ingedrukt houden. De haakse slijper in de getoonde positie op de afzuigbeschemkap (12) plaatsen.
- De hendel loslaten en aan de beschemkap draaien tot de hendel (13) vastklikt.
- Controller of de hendel goed bevestigd is: Hij要去 vergrendeld zich en de afzuigbeschemkap mag Niet;kennen worden gedraaid.
- Indien nodsig de klembout (14) vastdraaien.
-Afzuigbeschemkap (12) en voetstuk (11), zoals in hoofdstuk 6.1 beschreiben, monteren.
- De extra grep (2) aanbrengen. Zie hoofdstuk 5.2 (Verwijderen in omgekeerde volgorde.)

5.2 Extra greed aanbrengen

Alleen werken wanneer de extra greed (2) is aangebracht!

-Extra greed (2) van de haakse slijper af schroeven en op de linker- of rechterzijde van de afzuigbeschemkap (12) stevig erin schroeven.

5.3 Stofafzuing aanbrengen

Alleen met geschikte stofafzuiig werken: een zuiger (van klasse M) op de afzuigaansluiting (5) aansluten.

Gebruik de aansluitmof 6.30796 voor een optimale afzuiging.

Wij raden het gebruik aan van een antistatische zuigslang 35 mm.

6. Inzetgereedschap aanbrengen

Voor alle ombouwwerkzaamheden: stekker uithet stopcontact halen. De machine要去uitgeschakeld zich en de as stilstaan.

6.1 Diamantdoorslijpschijf aanbrengen

Afzuigbeschemkap (12) en voetstuk (11) uit elkaar halen

Zie pagina 2, afb. A.

1. Schuif (10) in de richting van de pijl schuiven en afzuigbeschemkap (12) zoals getoond in de richting van de pijl draaien.
2. De afzuigbeschemkap (12) kan in de getoonde positie van het voetstuk (11) verwijderd worden.

Diamantdoorslijpschijf op de haakse slijper aanbrengen.

1. Asvergrendelknop (4) indrukken en as (20) draaien tot de vergrendelknop merkbaar vastklikt.
2. Steunflens (19) (leveringsomvang van de haakse slijper) op de asplaatsen. Hij is op de juiste wijze aangebracht, als hij op de vergrendelde as Niet gedraaid kan worden.
3. Afstandhuls (18) op de steunflens (19) plaatsen.
4. Diamantdoorslijpschijf (17) op de afstandhuls (18) leggen. Letten op juiste draairichting. De draairichting is m.b.v. pijlen op diamantdoorslijpschijf en afzuigbeschemkap aangegeven.
5. Zorg ervoor dat tweeegats spanmoer (16) en as (20) van de hoekslijpmachine bij elkaar passen: Tekst op de tweeegats spanmoer en draad op het typeplaatje van de hoekslijpmachine要去en overeenkomen (M14 resp. 5/8").
6. Tweegats spanmoer (16) opschroeven.
7. Asvergrendelknop (4) indrukken en ingedrukt honden.
   10.Tweegats spanmoer (16) met tweeegaatssleutel (15) stevig vastdraaien.

Afzuigbeschemkap (12) en voetstuk (11) vastmaken

11.Zie pagina 2, afb. B. De 2 bouten van de afzuigbeschemkap (12) zoals getoond in de geleidingen van het voetstuk (11)plaatsen.
12.Afzuigbeschemkap (12) en voetstuk (11) in

NEDERLANDSnl

elkaar draaien tot de schuif (10) vastklikt en\ beide delen met elkaar verbonden zijn.

13.De veilige verbinding controleren.

7. Gebruik

Het apparaat altijd met twee handen aan de hoofdhandgreep van de haakse slijper en aan extra greep (2) geleiden.

1. Gewenste zaagdiepte instellen:
   klemschroef (6) losdraaien en op de schaal op de gewenste zaagdiepte instellen, klemschroef (6) wee vastdraaien.
2. De beschemkap met het voetstuk (11) op het werkstukplaatsen.
3. Machine inschakelen en wachten tot het volle toerental bereikt is.
4. Ontgrendelingshendel (3) bedieren. De machine langzaam en tot de aanslag maar beneden bewegen: de diamantdoorslijpschijf dringt in het materiaal binnen.
5. Machine alleen in de richting van de pijl (1) schuiven / trekken (Tegenlopend werken). Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werk met een matige, aan het materiaal aangepaste voorwaartse beweging.
6. Is de groef klaar, dan het apparaat uitschakelen en op+zijn plaats houden tot de diamantdoorslipschijf tot stilstand is gekomen. Probeer nooit om de nog draaiende diamantdoorslipschijfuit de snede te trekken; dit kan een terugslagveroorzaken.
7. Machine tot de aanslag maar boven bewegen: de ontgrendelingshendel (3) klicht vast.
8. Machine opbergen.

Aanwijzing: voor speciale toepassingen kan de beschermkap ook zonder voetstuk (11) gezruikt worden. Het verwijderen en aanbrengen van het voetstuk is in hoofdstuk 6.1 beschreiben.

8. Onderhoud

Controleer voor ieder gebruik of er delen ontbreken, versleten, gebroken, gescheurd of beschadigd zich. Een defect of onvolledige beschemkap Niet gebruiken.

9. Toebehoren

Gebruik alleen originele Metabo toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruikershandleiding genoemde eisen en kenmerken.

Gebruik geen gesegmenteerde diamant-doorslijpschijven met segmentsleuven van

meer dan 10mm .Bij gebruik van gesegmenteerde diamant-doordslijpschijven zijnuitsluitend negatieve segmentsnijdhoeken toegestaan.

CED 125 Plus is geschikt voor het werken met de Metabo-geleiderail, art.nr. 6.31213.

De maximaal toegestane dikte van de diamantdoorslijpschijf bedraagt 3 mm (1/8a

Voor het eerste gebruik:

• de schroeven van de geleiderailadapter (8) losdraaien.
• Machine op de geleiderail 6.31213 plaatsen.
• Geleiderailadapter verschuiven en zo de spelimg instellen.
• Schroeven van de geleiderailadapter (8) weer vastdraaien.

Compleet toebehorenprogramma, ziewww.metabo.com of de catalogus.

10. Reparatie

Laat uw beschermkap alleen repareren doore gekwalificeerd vakpersoneel en alleen met mele reserveonderdelen. Daarmee worden haarborgd dat de verilgheid van de thermkap behouden blijft.

Neem voor beschermkappen van Metabo die gerepareerd dienen te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Beschem het milieu en geef elektrisch gereedschap Niet mee met het huisvuil.

Neem de nationale voorschriften in acht voor een geschienen inzameling en voor de recycling van afgedankte machines, verpakkingen en toebehoren.

De maximaal toegestane diameter van de diamantdoorslijpschijf bedraagt 125 mm (5").

De maximaal toegestane dikte van de diamantdoorslijpschijf bedraagt 6 mm (1/4").

Gebruik geen gesegmenteerde diamant-doorslijpschijven met segmentsleuven van er dan 10mm .Bij gebruik van gesegmenteerde.
nant-doorslijpschijven zijnuitsluitend negatieve
mentsnijdhoeken toegestaan.

Mny eEepyazoeTc taaika uikia.

v eippeetai va yivetai eEepyaoia uikov, ta onoia kata tn diapkeia tnc eEepyaoiasdnioupyovv eikivduves yia tny uyeia okoevc n atmuoc.

Epyacet e ovo e kataaann avappoon o Kovnc: uuvde t evav anoppohtnpa (tnc katnyopia c M) 0to otou avappoons (5). vuiotoue tn xpon enoc avtataikou eukamttou owna avappoons 0 35 mm.

Npooipcetai yia tvv enayyelaatikxpnon otn biounxavia kai tn biotexvia.

Tia cetae nou e6xetai va npokuov ano tn u nevdeiyevn xonotou epaiaou fepi tnv anoklaotik n euvn o xpnoTNC.

Ppenei va npovtai oEvika avaywipouevc npoiaypaefc nepi npoanpsiacatxnukai ou npapadisóuvec unodxiic aphialiaic.

PooeETE Tc obnyie c aeitoupyiaac Tou TooTheTevou ywiaKou tpoXou.

2. i i i aσφaλείας

PooeETE yia Tn dknoa npootaia kaowc kai yia tnv npootaia tou nEktpikou oac epyaaleiou ekiva ta onueia tou keievou, nov

XapaktnpiOvtau uε auto to ouβoλo!

NPOEIAONOIH2H - TiaTn mEiOWn Tou KIVduvou TpaumaiouδiaβaTe TIC Odyie Lεitoupyiaç.

IPOEIAOIOIHHEAiaBaoTe oAES T unoeiEic aphialeiac kai oaes

obnyiec. Hm npon twv napakaw unoeiEwv aphialeiac kai twv obnyiwu npoei va npokaAeoi nektponIxiia, npkayia ka/h obaopouc tpaumatouoc. PooeETE Tc obnyie c Aetoupyia tou tonoetnmuevou yomegaakou troxov.

ΦuáyéTe oλεcTiS unδεiEεiC aσφaλεiac kal tiO odnyies yia eAλovtikn xρησ. NapαδωoTe σe állouc to ηεκτρικο αoc εργaλεio móvo μaζ i με auta ta éγγpɑa.

3. Eiδikéç unodεiξεic aσφαλεiaç

3.1 YnoBεiEεic aσφaλεiac γia εργaλεia troxωv konnc

a) To npooTateTuKo KaUmuA TO AVnKcIOTO
nEeKtpiKo EpyaEio npenEi va TOnoTheNtEi
aOphiawC kai e TpOTo Nou va diaOphiAizEi Tn
eYalutepn Duvatn aOphiAia,va BAnEi
bnAdn poc Tov Xeipiotn To mikpoTePO
duvato tna Tou bIOkou TPOXIGAUtoC. Ola
ta npoOWna Mazi e Tov Xeipiotn npenei va
BpiokovTai EKToc Tou aEou nEdiou Tou
NEPIOTePouEvou BIOkOU. To npooTateTuKo
KaUmu A npooTateuEi Tou Xeipiotn ano
thetaauMata kai aEeAHTN EtnaHm Ue Tov dIOKO
TPOXIAUATOc.
β) Xpnooioite aonklaioika
deltaovoc koinc yia to nEeKtpkoac
epyaiaio. Movo to yevovoc oTI mopoei te va
otepewotev npooetO eOnlauo oTo
nEeKtpko epyaiaio, ev eFaaikaia kaia
aofaianxphon.
y) O eitptentoc apiOoC oTpoowtou
eXapntmuatoc npenla iv aivai ioc n
ueyautepoc ano to meyioto apiOo
oTPOOFW NOU avaepetal oTo nEKTPIKO
epyaaio. PooTeoc EgonAIOOC, NOU
nepiotpefctai ypyopotepa ano to
eITPENIOEvo, mOpEVA ONAOE KAI VA
sKaOeVdeltaTcI.
8) OI biokoi troxioaTOc EITpEeTai va Xpnouooinboov mOvo yia Tc ouviotwueves duvatotntec xPOnC. Ia npadEiyua: Note umv troxicTe e Tnv nAeupa evoc biokou. OI biokoi konnc npoopiciovtai yia Tnv aphipeon tou ulikou e Tnv akn tou biokou. Me Tnv nnayia ephiapoyn duvamc mnpei autoi oi biokoi va onaoouv.
ε)Xpnoiopoioite naVtoe aoyec φλavTcEs ouophiyeNc oTo oWoTo μEyEoC kai otn oWoTn mOpfn yia to diako troxioaTOc nou EπIeEaTe. KatalnnLc φλavTcEs oMpizov tvdioko kai eiwovv tvkivduo thpaonc tou.

EAAHNIKAeI

T) H E\xiwTepiKdiauEtpockai TnaxoTou
EapntmuToPpeNv avTIOxOuv ME Ta
Stoixe diaotaoewv Tou nEKTpiko ouac
epyaieiou. Ta afoiciaoTioLoynueva
EapntmaTaev npopoov va Owpakiotouv n va
eAeyxOov enapkwo.
C) OI i k o I KAIOI a T npeTl va TaipiaZouv akipBwC tov aEova TpoxioaTOU nEeKTPiOu oac EpyaAeiOU. Ta eapTnata IOU dV taipiaZouv akipBwC tov aEova TPOXIOATOC TOU nEeKTPiOu EpyaAeiOU, NEPiOTpEoVtai avwmaLa, dNmuOpYouv IOxupouc Kpaadaouc KAI mOpouv va oDnynoouv OTNV anwAia TOU eEyxou.
n) Mn xnpouoioiTe xaalauevouc diokouc. ELeyxTe npiv ano kaOe Xpnon Touc diokouc yia tuxov onaaijata kai pwyuec. Otau v tonktpko epyaaleio n o diokoc tpoxioatoc neoi katw, eLeyTe, av exei unootei zmuia npnoiOnoiote evav vdo iolo. Otav eLeyEeTE kai tooetnoeTov dioko Tpoxioatoc kai ta nnsoiov eupiokóeva atoua BpiokovtaiktoCtou enineδou tou πepopevoudeltaou, aonrTO epyaaleio va leitoupnyozi yia eva IeTTo ME TO meyiTo apioo otpoawv. Oxaalauevoi δikoi onacouv ouvnθomega auto to xpovo dokimc.
0) Fopate TOV npoowniko Eoanlioo npootaiac. Xpnoiopoioite, avaloya me Tn xpno nI npno kpoosou, npootaia Twv maivw n npootatetukia yuaia. Tov Bao nou eivai okonmu, xnpoionoie ta oka npootaia c ano tn okovn, wtoaonides, npootatetukia yapria n Eikn noia, nuoykpatei akpiac ta mkp aomega tbia Ieiavonc kal uikou. Ta maia npentla v npootateuvtol ano ta ektoeoumeva Eeva owaata, nuo deniuoyovtal otic diapopec efapoyec. H oka npootaia c ano tn okvn n h maoka npootaia c avantvonc npentla va phiotpapouv tn okvn nou deniuoyeitai kat ayn epyaia. Otav siotekteeioyia yeaalutepo xpviko diotma oe duvatobopuo, mnpoeite va xaote TNV akon oac.
i) PooEe va napaevovu Ta aaaa atoua e aaoa anostraan ao Tnv nepiox n Tc npyaiaoc aac. KaTe aTou nou npva otnv npiox npyaiaoc, npene la fepei npoowniko EonLIOpno pOoTaiaC. Tmuata Tou Teauxou EEpyaiaoc n Otaoueva Eapntma ta mopouv va ekoevdovioToukai va npokaeeouv Tpaumatouc o e atoua nou Bpiokovtai kTcTc ameong theg cypaaiaC.
a) 'Otav EKTELEITE EPyaoic, OTIC ONoieC TO EApTma uOpEi va ouvavtnoEi KaUmuEvouc NkEeKTPikoC aywouc n To diko Tou NkEeKTPko KaWdelta, Kpatate Tc EPyaAei omovo ano tic movomegaevc eniaveic laBnC. H eanpH u' evav nEeKtpofo apoyu o npoei va eoepi enionca ta metaaalka epn Tou EPyaleiou uno Taon kalva npokaolei ma NkEeKponlaEia.
3) Kpatate to kaawdoio ouvdoonc oTo pUma kaipia ano ta nepiotpoeoeva Eaaptnata. Otav xaoteov eeyxo tou epyaaiou, npoei

To kaawio Tou pueuatov va konei n va maaykwthetai Ka to xepi n o bpaxiovac osa va nepaoe i otnv Epiikivuvn npioxou Tou npiotpeoevou EapntmuatoC.
