| Productsoort | Beschermkap voor haakse slijper |
| Merk | Metabo |
| Model | CED 125 Plus |
| Max. diameter slijpschijf | 125 mm (5") |
| Max. dikte slijpschijf | 6 mm (1/4") |
| Compatibel slijpschijftype | Diamant doorslijpschijf |
| Afzuigaansluiting | Slangaansluiting Ø 35 mm (stofzuiger klasse M) |
| Toepassing | Doorslijpen en frezen van minerale materialen (beton, metselwerk) |
| Bevestiging | Op Metabo haakse slijpers (series W..., T..., enz. vanaf 2008) |
| Extra handvat | Inbegrepen, montage links of rechts |
| Diepte-instelling | Schroefklem |
| Compatibele geleiderail | Metabo geleiderail (art. 6.31213) |
| Gewicht | Ongeveer 0,8 kg |
| Materiaal | Versterkt kunststof en metaal |
| Onderhoud | Regelmatig ventilatieopeningen reinigen, conditie van onderdelen controleren voor elk gebruik |
| Repareerbaarheid | Reparatie door gekwalificeerd personeel met originele Metabo onderdelen |
| Milieubescherming | Recycling volgens nationale regelgeving |
Veelgestelde vragen - CED 125 Plus METABO
Gebruikersvragen over CED 125 Plus METABO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Polijstmachine in PDF-formaat gratis! Vind uw handleiding CED 125 Plus - METABO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CED 125 Plus van het merk METABO.
GEBRUIKSAANWIJZING CED 125 Plus METABO

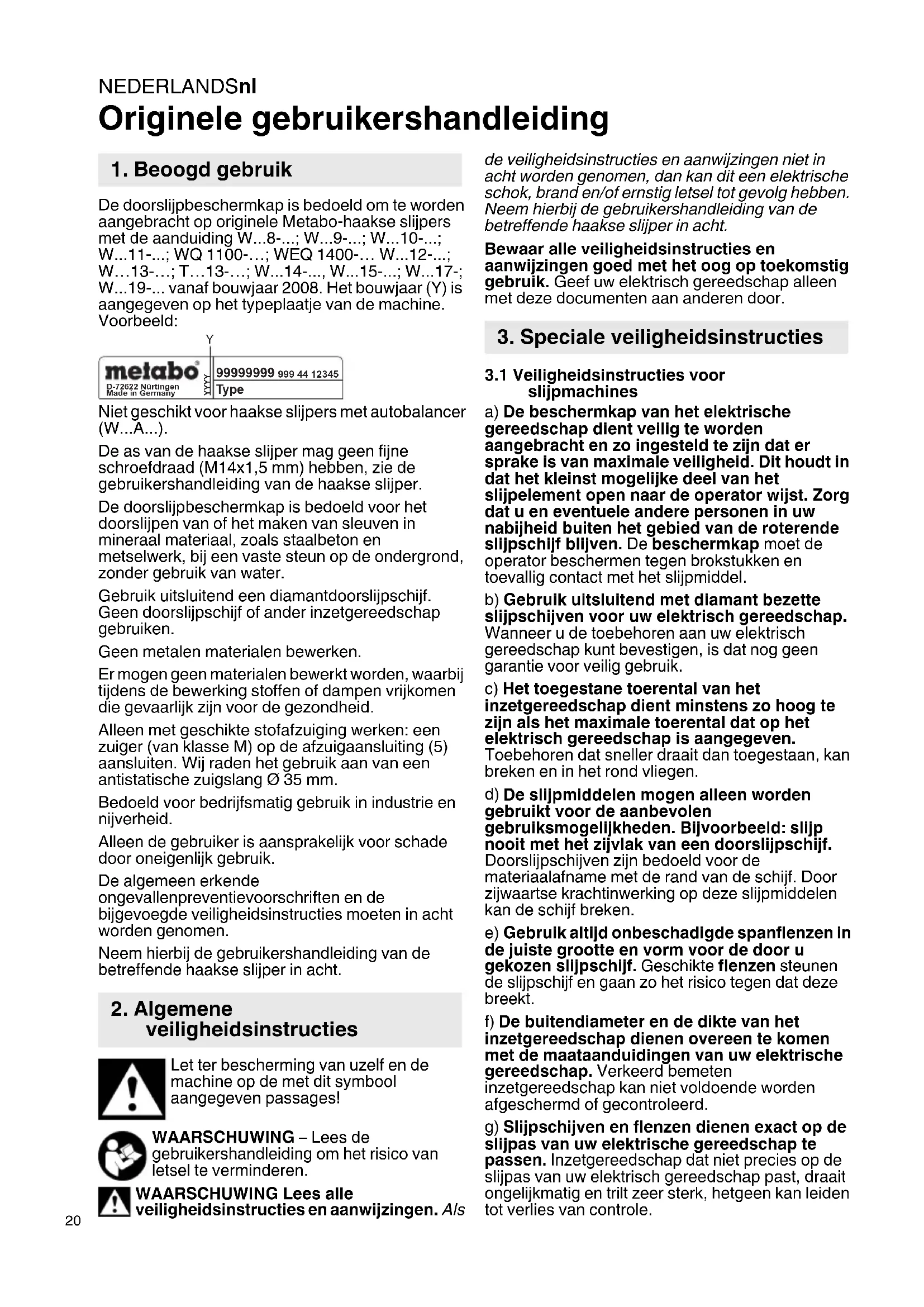

Originele gebruikershandleiding
1. Beoogd gebruik
De doorslijpbeschemkap is bedoeld om te worden aangebracht op originele Metabo-haakse slijpers met de aanduiding W...8-; W...9-; W...10-; W...11-; WQ 1100-; WEQ 1400-; W...12-; W...13-; T...13-; W...14-; W...15-; W...17-; W...19- vanaf bouwjaar 2008. Het bouwjaar (Y) is aangegeven op het typeplaatje van de machine. Voorbeeld:
Niet geschickt voor haakse slijpers met autobalancer (W...A....).
De as van de haakse slijper mag geen fijneshroefdraad (M14x1,5 mm) hebben, zie gebruikershandleiding van de haakse slijper.
De doorslijpbeschermkap is bedoeld voor het dooreijpen van of het makeen van sleuven in mineraal materiaal, zoals staalbeton en metselwerk, bij een vaste steun op de ondergrond, zonder gebruik van water.
Gebruik uitsluitend een diamantdoorslijpschijf.
Geen doorslijpschijf of ander inzetgereedschap
gebruiken.
Geen metalen materialen bewerken.
Ermightengeerktworden,haar bij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid.
Alleen met geschikte stofafzuiigwerken:een zuiger (van klasse M) op de afzuigaansluiting (5) aansluiten. Wij raden het gebruik aan van een antistatische zuigslang 35mm
Bedoeld voor bedrijfsmatig gebruik in industrien en nijverheid.
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.
Neem hierbij de gebruikershandleiding van de betreffende haakse slijper in acht.
2. Algemene veiligheidsinstructies
Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!
WAARSCHUWING - Lees de gebruikershandleiding om het risico van letsel te verminderen.
WAARSCHUWING Lees alle
veiligheidsinstructies en aanwijzingen. Als
de veiligheidsinstructies en aanwijzingen nicht in acht worden genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Neem hierbij de gebruikershandleiding van de betreffende haakse slijper in acht.
Bewaar alle veiligheidsinstrumentes en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.
3. Speciale veiligheidsinstructies
3.1 Veiligheidsinstrumenties voor slijpmachines
a) De beschemmkap van het elektrische gereedschap dient veilig te worden aangebracht en zo ingesteld te zichen dat er spreke is van maximale verilgheid. Dit houdt in dat het kleinst möglichke deel van het slijpelement open maar de operator wijst. Zorg dat u en eventuele andere Personen in uw nabijheid buiten het gebied van de roterende slijpschijf blijven. De beschemmkap moet de operator beschemmen gegen brokstkukken en toevallg contact met het slijpmiddel.
b) Gebruikuitsluitend met diamant bezette slijpschijven voor uw elektrisch gereedschap. Wanner u de toebehoren aan uw elektrisch gereedschap kunt bevestigen, is dat nog geen garantie voor veilig gebruik.
c) Het toegestane toerental van het inzetgereedschap dient minstens zo hoog te zichn als het maximale toerental dat op het elektrisch gereedschap is aangegeven. Toebehoren dat sneller draait dan toegestaan, ka breken en in het rond vliegen.
d) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen gebruiksmogelijkheden. Bijvoorbeeld: slijp nooit met het zichvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken.
e) Gebruik alkijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de door u gekozen slijpschijf. Geschekte flenzen steunen de slijpschijf en gaan zo het risico gegen dat.Deze breekt.
f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan Niet voldoende worden afgeschermd of gecontroleerd.
g) Slijpschijven en flenzen dienen exact op de slijpas van uw elektrische gereedschap te passen. Inzetgereedschap dat Niet precies op de slijpas van uw elektrisch gereedschap past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van controle.
h) Gebruik geen beschadigde slijpschijven. Controller de slijpschijven voor ieder gebruik altijd op aftsplinteringen en scheuren. Wanner het elektrische gereedschap of de slijpschijf valt, controller dan of het beschadigd is of gebruik een onbeschadigde slijpschijf. Wanner u de slijpschijf heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere Personen in de buurt buiten het bereik van de roterende slijpschijf blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breken beschadigde slijpschijven meestal.
i) Draag persoonlijke beschemmingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescheming, oogbescheming of een veiligheidsbril. Zo nodig draagt u een stofmasker, gehoorbescheming, veiligheidshandschoenen of een speciale schort, die u beschemming bieden gegen keine slijp- en materiaaldeeltjes. Uw ogen dienen gegen rondvliegende deeltjes, die bij verschillende toepasseningen ontstaan, beschermd te worden. Stof- of adembeschemingsmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneru lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.
j) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient persoonlijke beschemmingsmiddelen te dragen. Brokstukken van het werkstuk of gebrozen inzetgereedschap hunnen wegliegen en ook buiten het directe werkgebied letsel veroorzaken.
k) Houd het apparaat alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigend netsnoer kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als maybeik gezolg.
I) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.
m) Leg het elektrisch gereedschap nooit wegvoordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiendeinzetgereedschap kan in contact komen met deondergrund waardoor u möglichk de controle overhet elektrisch gereedschap verliest.
n) Laat het elektrisch gereedschap Niet draaien terwijl u het draagt. Door toe Vallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.
o) Reinig regelmatig de ventilationsleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing, en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
p) Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Door vonden hun denze materialen vlam vatten.
q) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig�n. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.
3.2 Veiligheidsinstructies met het oog op terugslag
Terugslag is de plotselinge reactie als gevolg van een draaiende slijpschijf die blijft hangen of blokkeert. Indien het roterende inzetgereedschap blokkeert of blijft hangen, komt het onmiddelijk tot stilstand. Hierdoor worden een oncecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap in op deplaats van de blokkering versneld.
Wanner er bv. een slijpschijf in het werkstuk blijft hangen of blokkeert, kan de rand van de slijpschijf, die invalid in het werkstuk, vastraken, met hetuitbreken van de slijpschijf of een terugslag als möglichk gevolg. De slijpschijf beweegt zich dan maar of vanaf de operator, afhankelijk van de draairichting van de schijf op deplaats van deblokkering. Hierbij kunnen slijpschijven ook breken.
Een terugslag is het gevolg van een verkeerd of onjuist gebruik van het elektrisch gereedschap. Dit kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.
a) Houd het het elektrisch gereedschap goed vast en breng uw lichaam en uw Armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden,.altijd de extra greed om tijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben.De operator kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Mijd het gebied voor en acheter de roterende slijpschijf. Door de terugslag komt het elektrische gereedschap gegen de bewegingsrichting van de slijpschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt en klem raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of wanneer het terugspringt klem te raken. Dit leidt tot verlies van contrôle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad of gesegmenteerde diamantschijf met inkepingen van meer dan 10mm breed. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrisch gereedschap.
NEDERLANDSnl
f) Voorkom een blokkering van de doorslijpschijf of een te hoge aandruukkracht. Voer geen overmatig diepe smeden uit. Bij een overbelasting van de doorslijpschijf worden ook de belasting en de neiging tot schuin wegdraaien of blokkeren verhoogd, en daarmee de kans op een terugslag of breuk van het slijpmiddel.
g) Wanner de doorslijpschijf klem raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslagveroorzaken. Stel de oorzaak van het klem raken vast en hef deze op.
h) Schakel het elektrische gereedschap zolang het zich in het werkstuk bevindt nicht opnieuw in. Laat de doorslijpschijf eerst het volte toerental bereiken, voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven hangen,uit het werkstuk springen of een terugslag verroorzaken.
i) Zorg voor een ondersteuning van platen of groe werkstukken om het risico van een terugslag door een ingeklemde slijpschijf te verminderen. Grote werkstukken kannen Doorbuigen onder hun eigengewicht. Het werkstuk dient aan beiden kanten van de schijf, en zowel bij de doorslijpsnede als aan de rand, ondersteund te worden.
j) U dient bijzonder voorzichtig te zijn bij "invalsneden" in bestaande wanden of andereplaatsen waar u geen zich op hebft. De invallende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andereobjecten een terugslag veroorzaken.
3.3 Overige veiligheidsinstructies:
WAARSCHUWING - Draag altijd een veiligheidsbril.
Draag een geschikt stofmasker.
Gebruik uitsluitend een diamantdoorslijpschijf. Ermighteniet meerere diamantslijpschijven worden kt.
Gebruik geen gebonden schijven.
Draag gehoorbescherming.
Maak gebruik van elastische tussenlagen, wanneer\ deze bij het slijpmiddel ter beschikking gesteld\ worden en vereist+zijn.
Neem de opgaven van de fabrikant van het inzetgereedschap of de toebehoren in acht! Zorg ervoor dat inzetgereedschap beschermd is gegen vet en stoten!
Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.
Het werkstuk dient stevig te liggen en beveiligd te zich降到 weggliden, bv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.
Beschadigde, onronde resp. trillende gereedschappen moot nicht gebruikt worden.
Zorg er (bv. met behulp van een metaal detector) voor dat zich op deplaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.
Schade aan gas- of waterleidingen, elektrische ledingen en dragende wanden (statica) voorkomen.
De stekker uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.
Neem hierbij de gebruikershandleiding van de betreffende haakse slijper in acht.
Een beschadigde of bebarsten extra greedClient te worden verrangen. Indien de extra greed defect is, de machine nicht gebruiken.
Controleer voor ieder gebruik of er delen ontbreken, versleten, gebroken, gescheurd of beschadigd zich. Een defecte of onvolledige beschemkap Niet gebruiken.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:
- lood van gelode verm,
-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemmingsmiddelen zoals stofmaskers die specialzijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoalsCOMMIGHoutsoorten (zoals eiken- of beukenstof),metalen,asbest.Andere bekende ziekten zich bijvoorbeeld allergische reacties,aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).
Verzamel de ontstane deeltjes op deplaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.
Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving verecht.
Gebruik een geschikte stofafzuiig.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de af te voeren luchtstroom van de machine Niet op de gebruikerzfelf of in de buurt aanwezigete personen of op neergeslagen stof te richten,
- een afzuiŋinstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Nietuitblazen, uitslaan ofuitborstelen.
4. Overzicht
Zie pagina 2.
1 Machine alleen in de pijlichting schuiven
2 Extra greed (van de haakse slijper) *
3 Ontgrendelingshendel
4 Asvastzetknop (van de haakse slijper)
5 Afzugaansluitstuk
6 Klemschroef (snijdieptebegrenzing)
7 Loopwielen (alleen bij CED 125 Plus)
8 Geleiderailadapter om op de Metabogeleiderail teplaatsen (alleen bij CED 125 Plus)
9 Beschermkap (completet)
10 Schuif (voort het demonteren van de beschermkap)
11 Voetstuk
12 Afzugbeschemkap
13 Hendel (van de haakse slijper)
14 Klembout
15 Tweegaatssleutel
16 Tweegats spanmoer
17 Diamantdoorslijpschijf *
18 Afstandhuls
19 Steunflens (van de haakse slijper)
20 As (van de haakse slijper) *
- Niet bij de levering inbegrepen / afhankelijk van de uitrusting
5. Ingebruikname
5.1 Beschermkap op de haakse slijper aanbrengen
Zie pagina 2, afb. C.
-Afzuigbeschemkap (12) en voetstuk (11), zoals in hoofdstuk 6.1 beschreiben, demonteren.
- De hendel (13) indrukken en ingedrukt houden. De haakse slijper in de getoonde positie op de afzuigbeschemkap (12) plaatsen.
- De hendel loslaten en aan de beschemkap draaien tot de hendel (13) vastklikt.
- Controller of de hendel goed bevestigd is: Hij要去 vergrendeld zich en de afzuigbeschemkap mag Niet;kennen worden gedraaid.
- Indien nodsig de klembout (14) vastdraaien.
-Afzuigbeschemkap (12) en voetstuk (11), zoals in hoofdstuk 6.1 beschreiben, monteren.
- De extra grep (2) aanbrengen. Zie hoofdstuk 5.2 (Verwijderen in omgekeerde volgorde.)
5.2 Extra greed aanbrengen
Alleen werken wanneer de extra greed (2) is aangebracht!
-Extra greed (2) van de haakse slijper af schroeven en op de linker- of rechterzijde van de afzuigbeschemkap (12) stevig erin schroeven.
5.3 Stofafzuing aanbrengen
Alleen met geschikte stofafzuiging werken: een zuiger (van klasse M) op de gaansluiting (5) aansluten.
Gebruik de aansluitmof 6.30796 voor een optimale afzuiging.
Wij raden het gebruik aan van een antistatische zuigslang 35 mm.
6. Inzetgereedschap aanbrengen
Voor alle ombouwwerkzaamheden: stekker uith het stopcontact halen. De machine要去 geschakeld zich en de as stilstaan.
6.1 Diamantdoorslijpschijf aanbrengen
Afzuigbeschemkap (12) en voetstuk (11) uit elkaar halen
Zie pagina 2, afb. A.
- Schuif (10) in de richting van de pijl schuiven en afzuigbeschemkap (12) zoals getoond in de richting van de pijl draaien.
- De afzuigbeschemkap (12) kan in de getoonde positie van het voetstuk (11) verwijderd worden.
Diamantdoorslijpschijf op de haakse slijper aanbrengen.
- Asvergrendelknop (4) indrukken en as (20) draaien tot de vergrendelknop merkbaar vastklikt.
- Steunflens (19) (leveringsomvang van de haakse slijper) op de asplaatsen. Hij is op de juiste wijze aangebracht, als hij op de vergrendelde as Niet gedraaid kan worden.
- Afstandhuls (18) op de steunflens (19) plaatsen.
- Diamantdoorslijpschijf (17) op de afstandhuls (18) leggen. Letten op juiste draairichting. De draairichting is m.b.v. pijlen op diamantdoorslijpschijf en afzuigbeschemkap aangegeven.
- Zorg ervoor dat tweeegats spanmoer (16) en as (20) van de hoekslijpmachine bij elkaar passen: Tekst op de tweeegats spanmoer en draad op het typeplaatje van de hoekslijpmachine要去en overeenkomen (M14 resp. 5/8").
- Tweegats spanmoer (16) opschroeven.
- Asvergrendelknop (4) indrukken en ingedrukt honden.
10.Tweegats spanmoer (16) met tweeegaatssleutel (15) stevig vastdraaien.
Afzuigbeschemkap (12) en voetstuk (11) vastmaken
11.Zie pagina 2, afb. B. De 2 bouten van de afzuigbeschemkap (12) zoals getoond in de geleidingen van het voetstuk (11)plaatsen.
12.Afzuigbeschemkap (12) en voetstuk (11) in
NEDERLANDSnl
elkaar draaien tot de schuif (10) vastklikt en\ beide delen met elkaar verbonden zijn.
13.De veilige verbinding controleren.
7. Gebruik
Het apparaat alkjld met twee handen aan de hoofdhandgreep van de haakse slijper en aan de extra greep (2) geleiden.
- Gewenste zaagdiepte instellen: klemschroef (6) losdraaien en op de schaal op de gewenste zaagdiepte instellen, klemschroef (6) wee vastdraaien.
- De beschermkap met het voetstuk (11) op het werkstukplaatsen.
- Machine inschakelen en wachten tot het volle toerental bereikt is.
- Ontgrendelingshendel (3) bedieren. De machine langzaam en tot de aanslag maar beneden bewegen: de diamantdoorslijpschijf dringt in het materiaal binnen.
- Machine alleen in de richting van de pijl (1) schuiven / trekken (Tegenlopend werkken). Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werk met een matige, aan het materiaal aangepaste voorwaartse beweging.
- Is de groef klaar, dan het apparaat uitschakelen en op+zijn plaats houden tot de diamantdoorslijpschijf tot stilstand is gekomen. Probeer nooit om de nog draaiende diamantdoorslijpschijfuit de snede te trekken; dit kan een terugslagveroorzaken.
- Machine tot de aanslag maar boven bewegen: de ontgrendelingshendel (3) klikt vast.
- Machine opbergen.
Aanwijzing: voor speciale toepassingen kan de beschermkap ook zonder voetstuk (11) gezruikt worden. Het verwijderen en aanbrengen van het voetstuk is in hoofdstuk 6.1 beschreiben.
8. Onderhoud
Controleer voor ieder gebruik of er delen ontbreken, versleten, gebroken, gescheurd of beschadigd zich. Een defect of onvolledige beschemkap Niet gebruiken.
9. Toebehoren
Gebruik alleen originele Metabo toebehoren.
Gebruik alleen toebehoren die voldoen aan de in deze gebruikershandleiding genoemde eisen en kenmerken.
Gebruik geen gesegmenteerde diamant-doorslijpschijven met segmentsleuven vaneer dan 10mm .Bij gebruik van gesegmenteerde diamant-doorslijpschijven zijnuitsluitend negatieve segmentsnijdhoeken toegestaan.
CED 125 Plus is geschikt voor het werken met de Metabo-geleiderail, art.nr. 6.31213.
De maximaal toegestane dikte van de diamantdoorslijpschijf bedraagt 3mm (1 / 8^ )
Voor het eerste gebruik:
- de schroeven van de geleiderailadapter (8) losdraaien.
- Machine op de geleiderail 6.31213 plaatsen.
- Geleiderailadapter verschuiven en zo de spelimg instellen.
- Schroeven van de geleiderailadapter (8) weer vastdraaien.
Complet toebehorenprogramma, zie www.metabo.com of de catalogus.
10. Reparatie
Laat uw beschermkap alleen repareren door gekwalificeerd vakpersoneel en alleen met originele reserveonderdelen. Daarmee worden gewaarborgd dat de veiligheid van de beschermkap behouden blijft.
Neem voor beschermkappen van Metabo die gerepareerd dienen te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.
Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.
Beschem het milieu en geef elektrisch gereedschap Niet mee met het huisvuil. Neem de nationale voorschriften in acheventeen geschienen inzameling en voor de recycling van afgedankte machines, verpakkingen entoebehoren.
De maximaal toegestane diameter van de diamantdoorslijpschijf bedraagt 125 mm (5").
De maximaal toegestane dikte van de diamantdoorslijpschijf bedraagt 6 mm (1/4").
Gebruik geen gesegmenteerde diamant-doorslijpschijven met segmentsleuven vaneer dan 10mm .Bij gebruik van gesegmenteerde diamant-doorslijpschijven zijn uitsluitend negatieve segmentsnijdhoeken togetestaan.
Mny eEepyazoeTc taaika uikia.
v eippeetai va yivetai eEepyaoia uikov, ta onoia kata tn diapkeia tnc eEepyaoiasdnioupyov eikivduves yia tny uyeia okoevc n atmuoc.
Epyacet e ovo e kataaann avappoon
okovnc: uuvde t evav anoppohtnpa (tnc
katnyopiaC M) 0to otou avappoons (5).
vuiotoue tn xpon enoc avtiotakou
ekamitou owna avappoons 35 mm.
Npooipcetai yia tvv enayyelaatikxpnon otn biounxavia kai tn biotexvia.
Tia cetae nou e6xetai va npokuov ano tn u nevdeiyevn xonotou epaiaou fepei tnv anoklaotik eutuvn o xpnoTNC.
Ppenei va npovtai oYevika avaywipoueves pOdiyaopaec nepi npoAnpsiac atuxnmuatwv kai ou npapadisóuec unodsiEic aphiAiaic.
PooeETE Tc obnyie c aeitoupyiaac Tou TooTheTevou ywiaKou tpoXou.
2. i i i aσφaλείας
PooeETE yia Tn dikn oac npootaia kaowc kai yia tnv npootaia tou nEktpiokouac epyaaleiou ekiva ta onueia tou keivou, nov
XapaktnpiOvtau uε auto to ouβoλo!
NPOEIAONOIH2H - TiaTn mEiOWn Tou KIVduvou TpaumaiouδiaβaTe TIC Odyie Lεitoupyiaç.
IPOEIAOIOIH2H AiaβaTe 6AeTIC uno8eIeic a0faAiaac kal oAeTIC
obnyieC. Hm npon twv napakat winobeiEwva ophaiaac kai twv obnyiwu npoei va npokaIeoi Iaektonlaia, npkayia kai n obaopouc Tpaumatiouoc. PooeTe tic obnyie CLeitoupia tou tonoetnmuevou yomegaakou troxov.
