CED 125 Plus - Poliermaschine METABO - Kostenlose Bedienungsanleitung

Produkttyp	Schutzhaube für Winkelschleifer
Marke	Metabo
Modell	CED 125 Plus
Max. Schleifscheibendurchmesser	125 mm (5 Zoll)
Max. Schleifscheibendicke	6 mm (1/4 Zoll)
Kompatibler Schleifscheibentyp	Diamanttrennscheibe
Absauganschluss	Anschlussstutzen Ø 35 mm (Sauger Klasse M)
Verwendung	Trennen und Nuten von mineralischen Materialien (Beton, Mauerwerk)
Befestigung	An Winkelschleifer Metabo (Serien W..., T..., usw. ab Baujahr 2008)
Zusatzhandgriff	Inklusive, Montage links oder rechts
Tiefeneinstellung	Feststellschraube
Kompatible Führungsschiene	Führungsschiene Metabo (Art.-Nr. 6.31213)
Gewicht	Ca. 0,8 kg
Material	Verstärkter Kunststoff und Metall
Wartung	Lüftungsöffnungen regelmäßig reinigen, vor jeder Benutzung Zustand der Teile prüfen
Reparierbarkeit	Reparatur durch qualifiziertes Personal mit Original-Metabo-Ersatzteilen
Umweltschutz	Entsorgung gemäß nationalen Vorschriften

Häufig gestellte Fragen - CED 125 Plus METABO

Welchen Schleifscheibentyp verwende ich mit der Schutzhaube CED 125 Plus?

Verwenden Sie ausschließlich Diamanttrennscheiben. Keine gebundenen Scheiben oder andere Zubehörteile verwenden. Der maximale Durchmesser beträgt 125 mm und die maximale Dicke 6 mm (für Trennschnitte) oder 3 mm (für Nuten).

Ist die Schutzhaube CED 125 Plus mit allen Metabo-Winkelschleifern kompatibel?

Nein, es ist kompatibel mit Metabo-Winkelschleifern der Serien W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19... ab Baujahr 2008. Nicht geeignet für Winkelschleifer mit Autobalance (W...A...) oder Feingewinde M14 x 1,5 mm.

Wie montiere ich die Schutzhaube am Winkelschleifer?

Zuerst die Absaughaube (12) und den Gleitschuh (11) demontieren. Den Hebel (13) drücken und gedrückt halten. Den Winkelschleifer in die auf der Absaughaube angegebene Position setzen. Hebel loslassen und die Haube bis zum Einrasten ausrichten. Befestigung prüfen, dann Absaughaube und Gleitschuh wieder montieren.

Wie installiere ich eine Diamanttrennscheibe?

Netzstecker ziehen. Absaughaube und Gleitschuh demontieren. Spindel mit der Spindelarretierung (4) blockieren. Stützflansch, Distanzhülse, dann die Scheibe auflegen (Drehrichtung beachten). Zweilochmutter aufschrauben und mit dem Stiftschlüssel festziehen. Absaughaube und Gleitschuh wieder montieren.

Wie stelle ich die Schnitttiefe ein?

Feststellschraube (6) lösen und auf die gewünschte Tiefe einstellen. Schraube wieder festziehen. Haube mit Gleitschuh auf das Werkstück setzen, Maschine starten, Entriegelungshebel (3) betätigen und Maschine nach unten bis zum Einrasten führen.

Welches Absaugsystem verwenden?

Schließen Sie einen Sauger der Klasse M an den Absaugstutzen (5) an. Es wird empfohlen, einen antistatischen Schlauch mit 35 mm Durchmesser und die Verbindungsmuffe 6.30796 zu verwenden.

Kann die Haube ohne Gleitschuh verwendet werden?

Ja, für spezielle Anwendungen können Sie die Haube ohne Gleitschuh verwenden. Der Aus- und Einbau des Gleitschuhs ist in Kapitel 6.1 der Anleitung beschrieben.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie stets eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Niemals eine beschädigte Scheibe verwenden. Halten Sie das Gerät mit beiden Händen fest. Vermeiden Sie Rückschläge, indem Sie die Maschine nur in Pfeilrichtung (1) führen. Vor dem Wechseln von Zubehör den Netzstecker ziehen.

Wie pflege ich die Schutzhaube?

Vor jeder Benutzung prüfen, ob Teile fehlen, abgenutzt oder beschädigt sind. Keine defekte Haube verwenden. Lüftungsöffnungen regelmäßig reinigen. Reparaturen sind von qualifiziertem Personal mit Original-Metabo-Ersatzteilen durchzuführen.

Wo finde ich Zubehör und Ersatzteile?

Verwenden Sie nur Original-Metabo-Zubehör. Konsultieren Sie den Metabo-Katalog oder die Website www.metabo.com. Die Ersatzteillisten sind auf www.metabo.com herunterladbar.

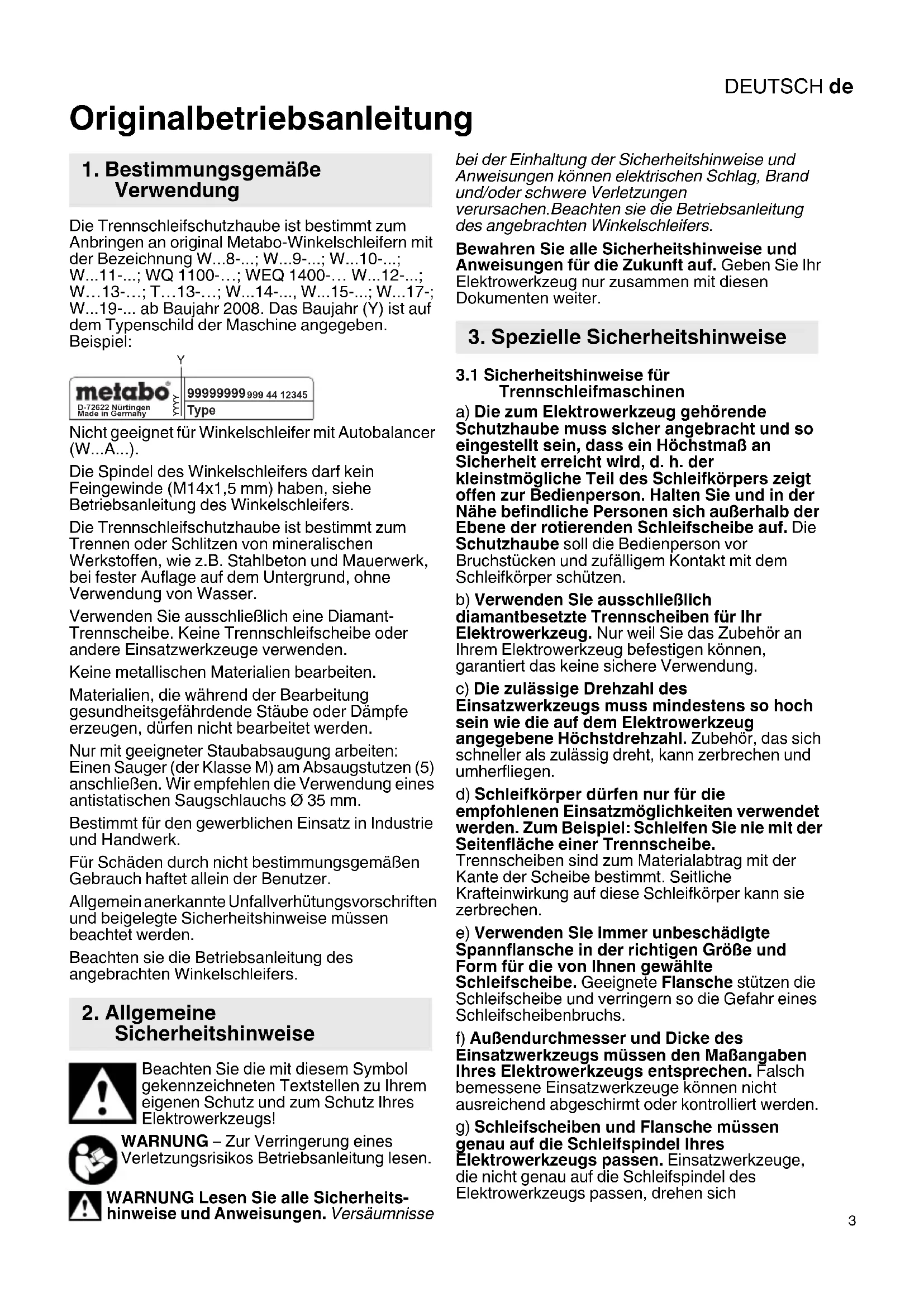

BEDIENUNGSANLEITUNG CED 125 Plus METABO

Originalbetriebsanleitung

1. Bestimmungsgemäß Verwendung

Die Trennschleifschutzhaube ist bestimmt zum Anbringen an original Metabo-Winkelschleifern mit der Bezeichnung W...8-;W...9-;W...10-; W...11-;WQ 1100-;WEQ 1400-...W...12-; W...13-;T...13-;W...14-;W...15-;W...17- W...19- ab Baujahr 2008. Das Baujahr (Y) ist auf dem Typenschild der Maschine angegeben. Beispiel:

Nicht geeignet für Winkelschleifer mit Autobalancer (W...A...).

Die Spindel des Winkelschleifersarfkein Feingewinde (M14x1,5mm) haben, siehe Betriebsanleitung des Winkelschleifers.

Die Trennschleifschutzhaube ist bestimmt zum Trennen oder Schlitzen von mineralischen Werkstoffen, wie z.B. Stahlbeton und Mauerwerk, bei fester Auflage auf dem Untergrund, ohne Verwendung von Wasser.

Verwenden Sie ausschließlich eine Diamant-Trennscheibe. Keine Trennschleifscheibe oder andere Einsatzwerkzeuge verwenden.

Keine metallischen Materialien bearbeiten.

Materialien, die während der Bearbeitung gesundheitsgeführnde Stäube oder Dämpfe erzeugen, * dürfen nicht bearbeitet werden.

Nur mit geeigneter Staubabsaugung arbeiten: Einen Sauger (der Klasse M) am Absaugstutzen (5) anschließen. Wir empfehlen die Verwendung eines antistatischen Saugschlauchs 35 mm.

Bestimmt für den gewerblichen Einsatz in Industrie und Handwerk.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

Beachten sie die Betriebsanleitung des angebrachten Winkelschleifers.

2. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu ihrem eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Beachten sie die Betriebsanleitung des angebrachten Winkelschleifers.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

3. Spezielle Sicherheitshinweise

3.1 Sicherheitshinweise für Trennschleifmaschinen

a) Die zum Elektrowerkzeug gehörende Schutzhaube muss safer angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe auf. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkorper schätzen.
b) Verwenden Sie ausschließlich diamantbesetzte Trennscheiben für Ihr Elektrowerkzeug. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.
c) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich Schneller als zulässig dreht, kann zerbrechen und umherfliegen.
d) Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewährte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs.
f) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
g) Schleifscheiben und Flansche müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht/genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich

DEUTSCHde

ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

h) Verwenden Sie keine beschädigten Schleifscheiben. Kontrollieren Sie vor jeder Verwendung die Schleifscheiben auf Absplitterungen und Risse. Wenn das Elektrowerkzeug oder die Schleifscheibe herunterfällt, überprüfen Sie, ob es/sie beschädigt ist, oder verwenden Sie eine unbeschädigte Schleifscheibe. Wenn Sie die Schleifscheibe kontrolliert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe auf und setzen Sie das Geräte eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Schleifscheiben brechen mein ist in dieser Testzeit.
i) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,/TRagen Sie Staubmaske,Gehorschutz, Schutzhandschuhe oder Spezialschurze, die klae Schleif- und Materialpartikel von Ihnen fernhalt. Die Augensollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehen Staub filtern. Wenn Sie lange lauterm Larm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.
j) Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung/TRagen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
k) Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
I) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
m) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
n) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es trag. ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.

o) Reinigen Sie regelmäßige die Luftungsschlitze ihren Elektrowerkzeugs. Das Motorgebäsezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
p) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
q) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kuhlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag führen.

3.2 Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge einer hakenden oder blockierten drehenden Schleifscheibe. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtigung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
c) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abpralt dazu, sich zu verklemen. Dies verursacht einen Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt sowie keine segmentierte Diamantscheibe mit mehr als 10 mm breiten Schlitzen. Solche Einsatzwerkzeuge verursachenhäufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
f) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermöbig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
g) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
h) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
i) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennsscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten der Scheibe abgestutzt werden, undzar sowohl in der Nähdes Trennschnitts als auch an der Kante.
j) Seien Sie besonderss vorsichtig bei "Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

3.3 Weitere Sicherheitshinweise:

WARNING - Tragen Sie immer eine Schutzbrille.

Tragen Sie eine geeignete Staubschutzmaske.

Verwenden sie ausschließlich eine Diamant-Trennscheibe. Es dürfen nicht mehrere Diamant-Trennscheiben verwendet werden.

Verwenden sie keine gebundenen Scheiben.

Tragen Sie Gehorschutz.

Elastische Zwischenlagen verwenden, wenn diese mit dem Schleifmittel zur Verfügung gestellt werden und wenn sie gefordert werden.

Angaben des Einsatzwerkzeug- oder Zubehorherstellers beachten! Einsatzwerkzeuge vor Fett und Schlag schützen!

Einsatzwerkzeuge müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandelt werden.

Das Werkstück muss fest aufliegen und gegen Verrutschen gesichert sein, z.B. mit Hilfe von Spannvorrichtungen. Groß Werkstücke müssen ausreichend abgestützt werden.

Beschädigte, unrunde bzw. vibrierende Werkzeuge)dürfen nicht verwendet werden.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-, Gasleitungen befinden (z.B. mit Hilfe eines Metalsuchgerätes).

Schäden an Gas- oder Wasserrohren, elektrischen Leitungen und tragenden Wänden (Statik) vermeiden.

Stecker aus der Steckdoseziehen, bevor irgendene Einstellung, Umrüstung oder Wartung vorgenommen wird.

Beachten sie die Betriebsanleitung des angebrachten Winkelschleifers.

Ein beschädigter oder rissiger Zusammengriff ist zu ersetzen. Maschine mit defektem Zusammengriff nicht betreiben.

Kontrollieren Sie vor jeder Verwendung, ob Teile fehlen, abgenutzt, gebrochen, rissig oder beschädigt sind. Defekte oder unvollständige Schutzhaube nicht verwenden.

Staubbelastung reduzieren:

WARNING - Einige Stäube, die durch Sandpapierschleifen, Sagen, Schleifen,

Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bereits naktist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigem Anstrich,

• mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und

• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführten. Um ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belufteten Bereich und arbeiten Sie mit zugelassener Schutzausrücktung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen-oder Buchenstaub), Metalle, Asbest. Weitere betrachte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

DEUTSCHde

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub*Richten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

4. Überblick

SieheSeite2.

1 Maschine nur in Pfeilrichtung schieben
2 Zusatzgriff (des Winkelschleifers) *
3 Entriebelungshebel
4 Spindelarretierknopf (des Winkelschleifers) *
5 Absaugstutzen
6 Klemmschraube (Schnitttiefenbegrenzung)
7 Laufrollen (nur bei CED 125 Plus)
8 Führungsschienen-Adapter zum Aufsetzen auf die Metabo-Führungsschiene (nur bei CED 125 Plus) *
9 Schutz haube ( komp I
10 Schieber (zum Auseinanderbauen der Schutzhaube)
11 FüBteil
12 Absaugschutzhaube
13 Hebel (des Winkelschleifers) *
14 Klemmschraube
15 Zweilochschlüssel
16 Zweiloch-Spannmutter
17 Diamant-Trennscheibe *
18 Distanzhulse
19 Stutzflansch (des Winkelschleifers) *
20 Spindel (des Winkelschleifers) *

• nicht im Lieferumfang / ausstattungsabhängig

5. Inbetriebnahme

5.1 Schutzhaube am Winkelschleifer anbringen

SieheSeite2,Abb.C.
- Absaugschutzhaube (12) und Fußteil (11), wie in Kapitel 6.1 beschrieben, auseinanderbauen.

• Hebel (13) drücken und gedrückt halten. Den Winkelschleifer in der gezeigten Stellung auf die Absaugschutzhaube (12) aufsetzen.
• Hebel loslassen und Absaugschutzhaube verdrehen, bis der Hebel (13) einrastet.
• Auf sicheren Sitz prufen: Der Hebel muss eingerastet sein und die Absaugschutzhaubearf sich nicht verdrehen halten.
• Bei Bedarf die Klemmschraube (14) festziehen.
• Absaugschutzhaube (12) und Fußteil (11), wie in Kapitel 6.1 beschrieben, zusammenbauen.
• Den Zusatzgriff (2) anbringen. Siehe Kapitel 5.2 (Abnehmer in umgekehrter Reihenfolge.)

5.2 Zusatzgriff anbringen

Nur mit angebrachtez Zusatzgriff (2) arbeiten!

• Zusatzgriff (2) vom Winkelschleifer abschrauben und auf der linken oder rechten Seite der Absaugschutzhaube (12) fest einschrauben.

5.3 Staubabsaugung anbringen

Nur mit geeigneter Staubabsaugung arbeiten: Einen Sauger (der Klasse M) am

Absaugstutzen (5) anschlieBen.

Verwenden sie für eine optimale Absaugung die Anschlussmuffe 6.30796.

Wir empfehlen die Verwendung eines antistatischen Saugschlauchs 35mm

6. Einsatzwerkzeug anbringen

Vor allen Umrustarbeiten: Netzstecker aus der

Steckdoseziehen.Die Maschine muss

ausgeschaltet sein und die Spindel stillstehen.

6.1 Diamant-Trennscheibe anbringen

e t t)

Absaugschutzhaube (12) und Fußteil (11) auseinanderbauen

SieheSeite2,Abb.A.

1. Schieber (10) in Pfeilrichtung schiben und Absaugschutzhaube (12) wie gezeigt in Pfeilrichtung schwenken.
2. Absaugschutzhaube (12) kann in der gezeigten Stellung vom Fußteil (11) abgenommen werden.

Diamant-Trennscheibe am Winkelschleifer anbringen.

1. Spindelarretierknopf (4) eindrücken und Spindel (20) drehen, bis Arretierknopf spürbar einrastet.
2. Stutzflansch (19) (Lieferumfang des Winkelschleifers) auf die Spindel aufsetzen. Er ist richtig angebracht wenn er sich auf der arretierten Spindel nicht verdrehen lässt.
3. Distanzhülse (18) auf den Stützflansch (19) aufsetzen.
4. Diamant-Trennscheibe (17) auf die Distanzhülse (18) auflegen. Auf die richtige Drehrichtigung achten. Die Drehrichtigung ist durch Pfeile auf Diamant-Trennscheibe und Absaugschutzhaube angegeben.
5. Stellen sie sicher, dass Zweiloch-Spannmutter (16) und Spindel (20) des Winkelschleifers

zueinanderpassen: Aufschrift auf Zweiloch-Spannmutter und Gewindeangabe auf dem Leistungsschild des Winkelschleifers mussen übereinstimmen (M14 bzw. 5 / 8^a

1. Zweiloch-Spannmutter (16) aufschauben.
2. Spindelarretierknopf (4) drücken und gedrückt halten.
   10.Zweiloch-Spannmutter (16) mit Zweilochschlussel (15) kräftig festziehen.

Absaugschutzhaube (12) und Fußteil (11) zusammenbauen

1. Siehe Seite 2, Abb. B. Die 2 Bolzen der Absaugschutzhaube (12) wie gezeigt in die Führungen des Fußteils (11) einsetzen.
   12.Absaugschutzhaube (12) und Fußteil (11) ineinander schwenken, bis der Schieber (10) einrastet und beiden Teile miteinander verbunden sind.
   13.Auf sichere Verbindung prufen.

7. Benutzung

Das Gerät immer mit beiden Händen am Haupthandgriff des Winkelschleifers und am Zusatzgriff (2) führen.

1. Gewünschte Schnitttiefe einstellen:
   Klemmschraube (6) lösen und an der Skala auf die gewünschte Schnitttiefe einstellen,
   Klemmschraube (6) wieder festziehen.
2. Die Schutzhaube mit dem Fußteil (11) auf das Werkstück aufstellen.
3. Maschine einschalten und warten bis die volle Drehzahl erreicht ist.
4. Entriegelungshebel (3) betätigten. Die Maschine langsam und bis zum Anschlag nach unten führen: Die Diamant-Trennscheibe dringt in den Werkstoff ein.
5. Maschine nur in Pfeilrichtung (1) schieben / ziehen (Im Gegenlauf arbeiten). Sonst besteht die Gefahr, dass die Maschine unkontrolliert aus dem Schnitt springt. Mit mäBigem, dem zu bearbeitenden Material angepasstem Vorschub arbeiten.
6. Ist die Nut fertig gestellt, die Maschine ausschalten und ruhig halten, bis die Diamant-Trennscheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Diamant-Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen.
7. Maschine bis zum Anschlag nach oben führen: Der Entriegelungshebel (3) rastet ein.
8. Maschine weglegen.
   Hinweis: Für spezielle Anwendungen kann die Schutzhaube auch ohne Fußteil (11) verwendet werden. Das Abnehmer und Anbringen des Fußteils ist in Kapitel 6.1 beschreiben.

8. Wartung

Kontrollieren Sie vor jeder Verwendung, ob Teile fehlen, abgenutzt, gebrochen, rissig oder beschädigt sind. Defekte oder unvollständige Schutzhaube nicht verwenden.

9. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Verwenden Sie keine segmentierten Diamant-Trennscheiben mit Segmentschlitzen

10 mm. Bei Verwendung von segmentierten Diamant-Trennscheiben sind ausschließlich negative Segmentschneidwinkel zulässig.

CED 125 Plus ist geeignet zum Arbeiten mit der Metabo-Führungsschiene, Best.-Nr. 6.31213.

Die maximale zulässige Diamant-Trennscheiben-Dicke beträgt 3 mm (1/8a)

Vor der ersten Benutzung:

• Die Schrauben der Führungsschienen-Adapter (8) lose.
• Maschine auf die Führungsschiene 6.31213 aufsetzen.
• Führungsschienen-Adapter verschieben und so das Spiel einstellen.
• Schrauben der Führungsschienen-Adapter (8) wieder festziehen.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

10. Reparatur

Lassen Sie ihre Schutzhaube nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit der Schutzhaube erhalten bleibt.

Mit reparaturbedürftigen Metabo Schutzhauben wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

11. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Schützen Sie die Umwelt und werfen Sie Elektrowerkzeuge nicht in den Hausmull. Befolgen Sie nationale Vorschriften zu

getrennter Sammlung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

12. Technische Daten

Der maximal zulässige Durchmesser der Diamant-Trennscheibe beträgt 125 mm (5").

Die maximale zulässige Diamant-Trennscheiben-Dicke beträgt 6 mm (1/4").

DEUTSCHde

Verwenden Sie keine segmentierten Diamant-Trennscheiben mit Segmentschlitzen

10 mm. Bei Verwendung von segmentierten Diamant-Trennscheiben sind ausschließlich negative Segmentschneidwinkel zulässig.

11. Milieubescherming

12. Technische gegevens

Ett kompletti tillbehörssortiment hitter du pa

www.metabo.com ell erikatalogen.

10. Reparationer

Bruk et egnet avsug.

Minimer stovbelastningen ved a:
