Тип продукта	Защитный кожух для угловой шлифмашины
Бренд	Metabo
Модель	CED 125 Plus
Максимальный диаметр диска	125 мм (5")
Максимальная толщина диска	6 мм (1/4")
Тип совместимого диска	Алмазный отрезной диск
Соединение для пылеудаления	Патрубок Ø 35 мм (пылесос класса M)
Применение	Резка и штробление минеральных материалов (бетон, каменная кладка)
Крепление	На угловую шлифмашину Metabo (серии W..., T..., и т.д. с 2008 года)
Дополнительная рукоятка	В комплекте, установка слева или справа
Регулировка глубины	Винт зажима
Совместимая направляющая шина	Направляющая шина Metabo (арт. 6.31213)
Вес	Около 0,8 кг
Материал	Усиленный пластик и металл
Обслуживание	Регулярно очищайте вентиляционные отверстия, проверяйте состояние деталей перед каждым использованием
Ремонтопригодность	Ремонт квалифицированным персоналом с использованием оригинальных запчастей Metabo
Защита окружающей среды	Утилизация в соответствии с национальными нормативами

Часто задаваемые вопросы - CED 125 Plus METABO

Какой тип диска использовать с кожухом CED 125 Plus?

Используйте исключительно алмазные отрезные диски. Не используйте связанные диски или другие принадлежности. Максимальный диаметр составляет 125 мм, максимальная толщина — 6 мм (для резки) или 3 мм (для штробления).

Совместим ли кожух CED 125 Plus со всеми угловыми шлифмашинами Metabo?

Нет, он совместим с угловыми шлифмашинами Metabo серий W...8..., W...9..., W...10..., W...11..., WQ 1100..., WEQ 1400..., W...12..., W...13..., T...13..., W...14..., W...15..., W...17..., W...19... начиная с года выпуска 2008. Не подходит для шлифмашин с Autobalance (W...A...) или с мелкой резьбой M14 x 1,5 мм.

Как установить защитный кожух на угловую шлифмашину?

Сначала снимите кожух пылеудаления (12) и опору (11). Нажмите рычаг (13) и удерживайте его. Поместите угловую шлифмашину в положение, указанное на кожухе. Отпустите рычаг и поверните кожух до защелкивания. Проверьте крепление, затем установите кожух пылеудаления и опору обратно.

Как установить алмазный отрезной диск?

Отключите инструмент. Снимите кожух пылеудаления и опору. Заблокируйте шпиндель кнопкой (4). Установите опорный фланец, дистанционную втулку, затем диск (соблюдайте направление вращения). Закрутите двухотверстную гайку и затяните её ключом-рожком. Установите кожух пылеудаления и опору обратно.

Как отрегулировать глубину реза?

Ослабьте винт зажима (6) и установите нужную глубину. Затяните винт. Расположите кожух с опорой на заготовке, запустите машину, нажмите рычаг разблокировки (3) и опускайте машину вниз до защелкивания.

Какую систему пылеудаления использовать?

Подключите пылесос класса M к патрубку (5). Рекомендуется использовать антистатический шланг диаметром 35 мм и соединительную муфту 6.30796.

Можно ли использовать кожух без опоры?

Да, для специальных применений вы можете использовать кожух без опоры. Демонтаж и установка опоры описаны в главе 6.1 инструкции.

Какие важные правила безопасности?

Всегда надевайте защитные очки, противопылевую маску и средства защиты слуха. Никогда не используйте поврежденный диск. Крепко держите инструмент обеими руками. Избегайте отдачи, направляя машину только по стрелке (1). Отключайте инструмент перед любой заменой принадлежностей.

Как обслуживать защитный кожух?

Перед каждым использованием проверяйте отсутствие отсутствующих, изношенных или поврежденных деталей. Не используйте неисправный кожух. Регулярно очищайте вентиляционные отверстия. Ремонт должен выполняться квалифицированным персоналом с использованием оригинальных запчастей Metabo.

Где найти принадлежности и запасные части?

Используйте только оригинальные принадлежности Metabo. Обратитесь к каталогу Metabo или на сайт www.metabo.com. Списки запасных частей доступны для скачивания на www.metabo.com.

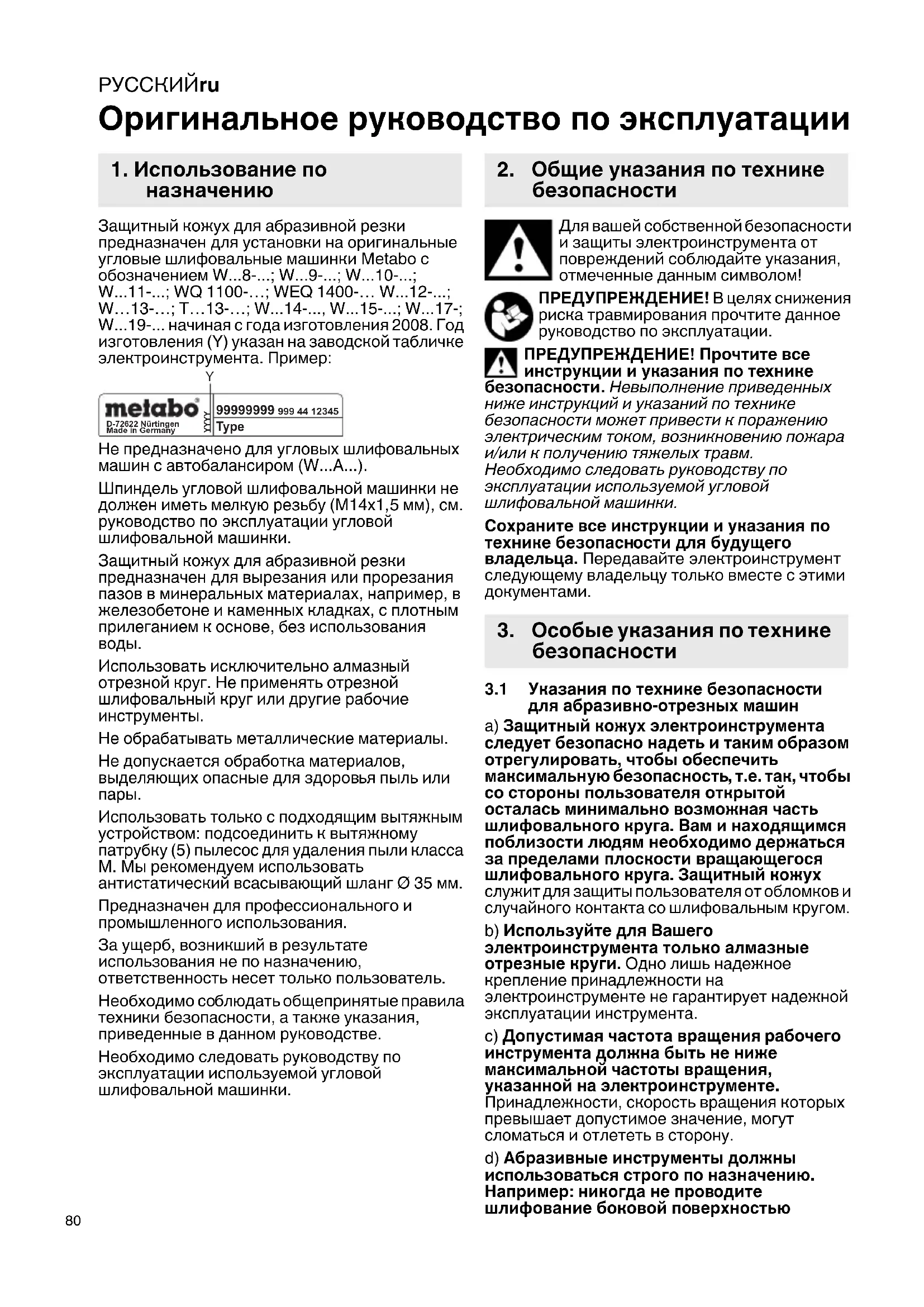

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CED 125 Plus METABO

Оригинальhoe руховodстBO по заци

1. Исторынения на заименю

3aunTHbI KOxUx Ira abpa3nBHO pe3Kn
PpeHa3NaueH Ira yCTaHOBKn Ha opuHaJIbHbIe
yRIObIe 7nFOBaJIbHbIe MaunHKn Metabo c
O6o3NaueHnem W...8-;W...9-;W...10-;
W...11-;WQ 1100-;WEQ 1400-...W...12-;
W...13-;T...13-;W...14-;W...15-;W...17-;
W...19-.. NaHna C rOda n3rOToBJeHHa 2008. Toid
n3rOToBJeHHa (Y) yKa3aHn Ha 3aBOdCKoT Ta6NIuHke
JNeKtponHcTpymeHTa. PnpMep:

metabo

5. BbOДВэнсплуataцию

5.1 YcTaHOBb3aunTHoro KOHyxa Ha yrIIOByo 7nHΦOBaJIbHyO MaunHHy

CM. cTp. 2, pnc. C.

• Pa3o6paTb BbITaHHoH KOxHyx (12) I OCHOBaHne (11), KaK OIIncaHO B rIabe 6.1.
  HaKaTb pbUar (13) n ydePknBaTb erO B 3TOM noLOKeHn. YcTaHOBnTb yrLoByIO IINΦOBaIbHyIO MaIiHky Ha BbITaKHOJ KOxYX (12) B nOKa3aHHoe noLOKeHne.
  -OTnycTntb pbiur n noBepHyb BbITaHHOI KOxuy, noka pbiuar (13) He 3aФнкИpyeTcR.
• PpOBepntb npOuHocTb nocaKn: pbIyar DoJIKeH 6bITb 3aФИКСИРОВАн, a BBITaKHOH KOJxH He DOJIKeH DBINrAeTBcR.
  -Прин HeобхODИМОCTN 3aTЯнТь 3aЖIMнБИ BnHT (14).
• CobpaTb BbITaHHoH KOxHyX (12) N OCHOBaHne (11), kak onncaHoB rIabe 6.1.
• YcTaHOBnTb DOnoJIHnTeIbHyIO pyKoIrKy (2).Cm. rIaBy 5.2
  (ChTne B 06paTHoH IOcNeIOBaTeIbHOCTn.)

5.2 YcTaHOBka DOnoJIHHTeJIbHOpyKoTKn

Дя ремонта должны Incnoьзоватс.ToькОпигинальные заразные ча't.ТeM caMbIM rapaHTnpyetcбошюдение 6e3oNaCHOCTN 3auntHORO KOKyxa.

Дя ремонта зашитHorо кожуха Metabo обрацайтесь в Perиональhoe праздавителов Metabo. АдPEC сM. на сaite www.metabo.com.
