MANUALE UTENTE CED 125 Plus METABO

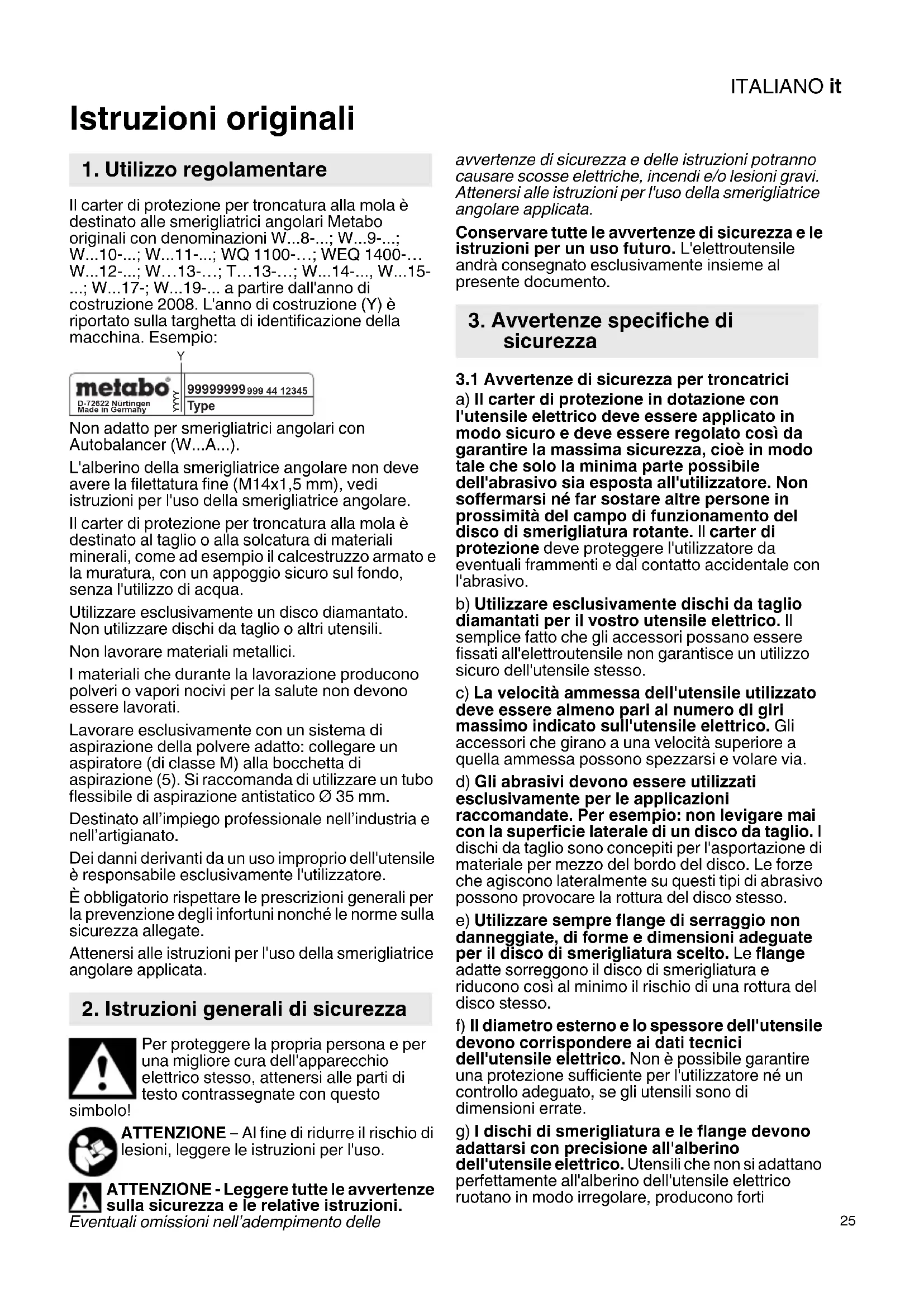

• Istruzioni originali Il carter di protezione per troncatura alla mola è destinato alle smerigliatrici angolari Metabo originali con denominazioni W - p. 8
• ; W - p. 9
• ; W - p. 10
• ; W - p. 11
• ; WQ 1100-…; WEQ 1400-… W - p. 12
• ; W…13-…; T…13-…; W - p. 14
• , W - p. 15
• ; W p. 17
• -; W - a partire dall'anno di costruzione 2008. L'anno di costruzione (Y) è riportato sulla targhetta di identificazione della macchina. Esempio: Non adatto per smerigliatrici angolari con Autobalancer (W A ). L'alberino della smerigliatrice angolare non deve avere la filettatura fine (M14x1,5 mm), vedi istruzioni per l'uso della smerigliatrice angolare. Il carter di protezione per troncatura alla mola è destinato al taglio o alla solcatura di materiali minerali, come ad esempio il calcestruzzo armato e la muratura, con un appoggio sicuro sul fondo, senza l'utilizzo di acqua. Utilizzare esclusivamente un disco diamantato. Non utilizzare dischi da taglio o altri utensili. Non lavorare materiali metallici. I materiali che durante la lavorazione producono polveri o vapori nocivi per la salute non devono essere lavorati. Lavorare esclusivamente con un sistema di aspirazione della polvere adatto: collegare un aspiratore (di classe M) alla bocchetta di aspirazione (5). Si raccomanda di utilizzare un tubo flessibile di aspirazione antistatico Ø 35 mm. Destinato all’impiego professionale nell’industria e nell’artigianato. Dei danni derivanti da un uso improprio dell'utensile è responsabile esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate. Attenersi alle istruzioni per l'uso della smerigliatrice angolare applicata. Per proteggere la propria persona e per una migliore cura dell'apparecchio elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Al fine di ridurre il rischio di lesioni, leggere le istruzioni per l'uso. ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istruzioni. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi. Attenersi alle istruzioni per l'uso della smerigliatrice angolare applicata. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento. p. 19

3.1 Avvertenze di sicurezza per troncatrici

a) Il carter di protezione in dotazione con l'utensile elettrico deve essere applicato in modo sicuro e deve essere regolato così da garantire la massima sicurezza, cioè in modo tale che solo la minima parte possibile dell'abrasivo sia esposta all'utilizzatore. Non soffermarsi né far sostare altre persone in prossimità del campo di funzionamento del disco di smerigliatura rotante. Il carter di protezione deve proteggere l'utilizzatore da eventuali frammenti e dal contatto accidentale con l'abrasivo. b) Utilizzare esclusivamente dischi da taglio diamantati per il vostro utensile elettrico. Il semplice fatto che gli accessori possano essere fissati all'elettroutensile non garantisce un utilizzo sicuro dell'utensile stesso. c) La velocità ammessa dell'utensile utilizzato deve essere almeno pari al numero di giri massimo indicato sull'utensile elettrico. Gli accessori che girano a una velocità superiore a quella ammessa possono spezzarsi e volare via. d) Gli abrasivi devono essere utilizzati esclusivamente per le applicazioni raccomandate. Per esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono concepiti per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su questi tipi di abrasivo possono provocare la rottura del disco stesso. e) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni adeguate per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura e riducono così al minimo il rischio di una rottura del disco stesso. f) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate. g) I dischi di smerigliatura e le flange devono adattarsi con precisione all'alberino dell'utensile elettrico. Utensili che non si adattano perfettamente all'alberino dell'utensile elettrico ruotano in modo irregolare, producono forti

1. Utilizzo regolamentare

2. Istruzioni generali di sicurezza

3. Avvertenze specifiche di

vibrazioni e possono causare la perdita di controllo dell'apparecchio. h) Non utilizzare dischi di smerigliatura danneggiati. Prima di ogni utilizzo, controllare che i dischi abrasivi non presentino scheggiature e cricche. Se l'utensile elettrico o il disco di smerigliatura cade a terra, verificare che non si sia danneggiato, oppure utilizzare un disco di smerigliatura che non presenti danneggiamenti. Una volta che il disco di smerigliatura è stato controllato e montato, non soffermarsi, né lasciar soffermare eventuali persone presenti nelle vicinanze, in prossimità del livello di funzionamento del disco di smerigliatura rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Di solito i dischi di smerigliatura eventualmente danneggiati si rompono durante questo test.

i) Indossare l'equipaggiamento di protezione

personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti da lavoro o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell'utilizzatore. Gli occhi devono essere protetti dagli eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere o la protezione per le vie respiratorie devono filtrare la polvere che si produce durante l'impiego della macchina. Un forte rumore prolungato può causare una perdita di udito. j) Assicurarsi che le altre persone mantengano una distanza di sicurezza dalla propria area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro. k) Tenere l'utensile soltanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri a contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'attrezzo e provocare così una scossa elettrica. l) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'apparecchio, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare in contatto con l'utensile rotante. m) Non posare mai l'utensile elettrico prima che l'utensile non si sia arrestato completamente. L'utensile in rotazione può entrare in contatto con la superficie su cui è posato, facendo perdere all'utilizzatore il controllo dell'elettroutensile. n) Non metter mai in funzione l'elettroutensile durante il trasporto. I vestiti dell'utilizzatore potrebbero entrare accidentalmente in contatto con l'utensile in rotazione e ciò potrebbe causare lesioni all'utilizzatore. o) Pulire regolarmente le feritoie di ventilazione dell'utensile elettrico. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo può causare pericoli di natura elettrica. p) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali. q) Non utilizzare alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica.

3.2 Contraccolpo e relative avvertenze di

sicurezza Il contraccolpo è la reazione improvvisa che si verifica quando il disco di smerigliatura si inceppa o si blocca. Quando l'utensile rimane agganciato o bloccato nel materiale in lavorazione, ciò causa un brusco arresto della rotazione. In questo modo, nel punto di bloccaggio, un elettroutensile privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile stesso. Se ad esempio, un disco di smerigliatura resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quindi improvvisamente verso l'operatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In questo contesto è anche possibile che i dischi di smerigliatura si rompano. Il contraccolpo è la conseguenza di un utilizzo errato o non conforme dell'elettroutensile. Può essere evitato applicando le misure di precauzione descritte di seguito. a) Afferrare sempre saldamente l'utensile elettrico ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzare sempre l'impugnatura supplementare, se disponibile, per avere il massimo controllo possibile sulle forze di contraccolpo o sulle forze di reazione all'avviamento. L'utilizzatore può dominare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee. b) Non avvicinare mai le mani agli utensili in rotazione. In caso di contraccolpo, l'utensile può venire in contatto con la mano dell'utilizzatore. c) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Il contraccolpo spinge l'utensile elettrico nella direzione opposta al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato. d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi, ecc. Evitare che l'utensile venga sbalzato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando viene a contatto con angoli, spigoli affilati, o quando viene sbalzato via in seguito a unITALIANO it

blocco. Questo provoca una perdita del controllo o un contraccolpo. e) Non utilizzare lame per seghe a catena o lame dentate, né dischi diamantati a segmenti con feritoie maggiori di 10 mm. Gli utensili di questo tipo causano spesso un contraccolpo o la perdita di controllo dell'elettroutensile. f) Evitare che il disco da taglio si blocchi, evitare inoltre di esercitare una pressione di appoggio eccessiva. Non eseguire tagli di profondità eccessiva. Un sovraccarico del disco da taglio aumenta la sollecitazione del disco stesso e incrementa la probabilità che il disco si inclini o si blocchi, di conseguenza aumenta il rischio di contraccolpo o di una rottura del disco. g) Se il disco da taglio si blocca o se l'utilizzatore interrompe il lavoro, disattivare l'attrezzo e tenerlo fermo finché il disco non si è arrestato completamente. Non tentare mai di estrarre il disco dal taglio mentre è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco. h) Non riattivare l'utensile elettrico finché si trova all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, aspettare che il disco da taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incastrarsi, saltare via dal pezzo in lavorazione o causare un contraccolpo.

i) I pannelli o i pezzi in lavorazione di grandi

dimensioni devono essere supportati in modo da evitare il rischio di un contraccolpo in caso di blocco del disco da taglio. I pezzi in lavorazione di grandi dimensioni possono flettere sotto il loro stesso peso. Il pezzo in lavorazione deve essere sorretto da entrambi i lati del disco, sia in prossimità del taglio, sia sui bordi. j) Prestare particolare attenzione in caso di "tagli a tasca" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Il disco da taglio immerso nel materiale può causare un contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti.

3.3 Ulteriori avvertenze per la sicurezza:

AVVERTENZA – Indossare sempre gli occhiali protettivi. Indossare una mascherina antipolvere. Utilizzare esclusivamente un disco diamantato. Non utilizzare diversi dischi diamantati. Non utilizzare dischi legati. Indossare le protezioni acustiche. Utilizzare gli spessori elastici, se questi vengono forniti con l'abrasivo e qualora si rivelasse necessario. Rispettare le indicazioni del produttore dell’utensile e degli accessori. Proteggere gli utensili dal grasso e dagli urti. Gli utensili devono essere conservati e manipolati con cura secondo le istruzioni del produttore. Il pezzo in lavorazione dev'essere saldamente appoggiato ed essere fissato in modo da non scivolare, ad es. mediante appositi dispositivi di fissaggio. I pezzi in lavorazione di grandi dimensioni devono essere tenuti ben saldi. Gli utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati. Sul punto che deve essere lavorato non devono esserci cavi della corrente, dell'acqua o del gas (ad esempio utilizzare un metal detector). Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica). Estrarre la spina dalla presa prima di eseguire qualsivoglia intervento di regolazione, modifica o manutenzione della macchina. Attenersi alle istruzioni per l'uso della smerigliatrice angolare applicata. Un'impugnatura supplementare eventualmente danneggiata o logora dev'essere sostituita. Non mettere in funzione l'utensile qualora l'impugnatura sia difettosa. Prima di ogni utilizzo, controllare se vi sono parti mancanti, usurate, rotte, incrinate o danneggiate. Non utilizzare il carter di protezione se è difettoso o incompleto. Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.ITALIANOit

Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Vedere pagina 2. 1 Spingere la macchina esclusivamente nel senso della freccia 2 Impugnatura supplementare (della smerigliatrice angolare) * 3 Leva di sbloccaggio 4 Pulsante di arresto alberino (della smerigliatrice angolare) * 5 Bocchetta di aspirazione 6 Vite di fissaggio (limitazione della profondità di taglio) 7 Rulli di guida (solo CED 125 Plus) * 8 Adattatore binario di guida da applicare sul binario di guida Metabo (solo CED 125 Plus) * 9 Carter di protezione (completo) 10 Elemento di spinta (per smontare il carter di protezione) 11 Base 12 Carter di protezione aspirazione 13 Leva (della smerigliatrice angolare) * 14 Vite di arresto 15 Chiave a due perni 16 Dado di serraggio a due fori 17 Disco da taglio diamantato * 18 Boccola distanziale 19 Flangia di supporto (della smerigliatrice angolare) * 20 Alberino (della smerigliatrice angolare) *

• non compreso nella fornitura / in base alla dotazione

5.1 Applicazione del carter di protezione

sulla smerigliatrice angolare Vedere pagina 2, fig. C. - Separare il carter di protezione aspirazione (12) dalla base (11), come descritto nel capitolo 6.1. - Premere e tenere premuta la leva (13). Collocare la smerigliatrice angolare sul carter di protezione aspirazione (12) nella posizione indicata. - Rilasciare la leva e ruotare il carter di protezione aspirazione finché la leva (13) non scatta in posizione. - Verificare che il carter sia ben saldo in posizione: la leva dev'essere innestata e il carter di protezione aspirazione non dev'essere in condizione di poter ruotare. - Serrare la vite di arresto (14) all'occorrenza. - Assemblare il carter di protezione aspirazione (12) e la base (11), come descritto nel capitolo

- Montare l'impugnatura supplementare (2). Vedere il capitolo 5.2 (Per effettuare lo smontaggio, eseguire le operazioni in sequenza inversa.)

5.2 Montaggio dell'impugnatura

supplementare Lavorare solamente con l'impugnatura supplementare montata (2)! - Svitare l'impugnatura supplementare (2) dalla smerigliatrice angolare e avvitarla sul lato sinistro o destro del carter di protezione aspirazione (12).

5.3 Applicazione del sistema di aspirazione

della polvere Lavorare esclusivamente con un sistema di aspirazione della polvere adatto: collegare un aspiratore (di classe M) alla bocchetta di aspirazione (5). Per una aspirazione ottimale, utilizzare il manicotto di attacco 6.30796. Si raccomanda di utilizzare un tubo flessibile di aspirazione antistatico Ø 35 mm. Prima di effettuare qualsiasi intervento di modifica: estrarre la spina dalla presa. La macchina dev'essere spenta e l'alberino dev'essere fermo.

6.1 Applicazione del disco diamantato

Separazione del carter di protezione aspirazione (12) dalla base (11) Vedere pagina 2, fig. A.

1. Spingere l'elemento di spinta (10) nel senso

della freccia e orientare il carter di protezione aspirazione (12) come indicato dalla freccia.

2. Il carter di protezione aspirazione (12) può

essere rimosso dalla base (11) nella posizione indicata. Applicazione del disco diamantato sulla smerigliatrice angolare.

3. Premere il pulsante di arresto dell'alberino (4) e

ruotare l'alberino (20) fino a udire il pulsante di arresto che scatta in posizione.

4. Montare la flangia di supporto (19) (in dotazione

alla smerigliatrice angolare) sull'alberino. La

5. Messa in funzione

6. Applicazione dell'utensileITALIANO it

posizione sarà corretta se, una volta inserita sull'alberino arrestato, la flangia non può essere ruotata.

5. Applicare la boccola distanziale (18) sulla

flangia di supporto (19).

6. Appoggiare il disco diamantato (17) sulla

boccola distanziale (18). Osservare il corretto senso di rotazione. La direzione di rotazione è indicata mediante frecce sul disco diamantato e sul carter di protezione aspirazione.

7. Assicurarsi che il dado di serraggio a due fori

(16) e il mandrino (20) della smerigliatrice angolare siano compatibili. La scritta sul dado di serraggio a due fori deve corrispondere ai dati della filettatura indicati sulla targhetta della smerigliatrice angolare (M14 o 5/8").

8. Avvitare il dado di serraggio a due fori (16).

9. Premere e tenere premuto il pulsante di arresto

alberino (4). 10.Stringere con forza il dado di serraggio a due fori (16) con la chiave a due perni (15). Assemblaggio carter di protezione aspirazione (12) e base (11) 11.Vedere pagina 2, fig. B. Inserire i 2 bulloni del carter di protezione aspirazione (12) nelle guide della base (11) come raffigurato. 12.Unire il carter di protezione aspirazione (12) e la base (11) fino a quando l'elemento di spinta (10) non scatta in posizione e i due pezzi non sono collegati tra di loro. 13.Controllare se il collegamento è corretto. Guidare sempre l'utensile con entrambe le mani tenendo l'impugnatura principale della smerigliatrice angolare e l'impugnatura supplementare (2).

1. Regolare la profondità di taglio desiderata:

allentare la vite di fissaggio (6) e regolare la profondità di taglio desiderata sulla scala graduata, stringere di nuovo la vite di fissaggio (6).

2. Collocare il carter di protezione insieme alla

base (11) sul pezzo in lavorazione.

3. Accendere la macchina e attendere che

raggiunga il massimo numero di giri.

4. Azionare la leva di sbloccaggio (3). Condurre la

macchina lentamente verso il basso fino alla battuta: il disco diamantato penetra nel pezzo.

5. Spingere / tirare la macchina esclusivamente

nel senso della freccia (1) (lavorare nel senso opposto alla rotazione). In caso contrario sussiste il pericolo che la macchina possa fuoriuscire in modo incontrollato dal taglio che si sta eseguendo. Procedere con un avanzamento regolare, adeguato al materiale in lavorazione.

6. Una volta eseguita la scanalatura, spegnere la

macchina e attendere che si fermi il disco. Non tentare mai di estrarre il disco dal taglio mentre è ancora in movimento. Ciò può causare un contraccolpo.

7. Condurre la macchina verso l'alto fino alla

battuta: la leva di sbloccaggio (3) scatta in posizione.

8. Riporre via la macchina.

Avvertenza: per applicazioni speciali, il carter di protezione può essere utilizzato anche senza base (11). Nel capitolo 6.1 è descritto il modo in cui rimuovere e montare la base. Prima di ogni utilizzo, controllare se vi sono parti mancanti, usurate, rotte, incrinateo danneggiate. Non utilizzare il carter di protezione se è difettoso o incompleto. Utilizzare solo accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. Non utilizzare dischi da taglio diamantati a segmenti con fenditure maggiori di 10 mm. Se si utilizzano dischi da taglio diamantati, sono consentiti soltanto angoli di taglio negativi. CED 125 Plus è adatto per lavorare con il binario di guida Metabo, n° ordine 6.31213. Lo spessore max. consentito del disco è di 3 mm (1/8“). Prima di utilizzare la macchina per la prima volta: - Svitare le viti degli adattatori del binario di guida (8). - Collocare la macchina sul binario di guida

- Spostare gli adattatori regolando così il gioco. - Stringere di nuovo le viti degli adattatori del binario di guida (8). Il programma completo degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Far riparare il carter di protezione solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza del carter di protezione. Se i carter di protezione Metabo necessitano di riparazioni, rivolgersi al proprio rappresentante di zona. Per i relativi indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Tutelare l’ambiente: non smaltire gli elettroutensili con i rifiuti domestici. Attenersi alle norme nazionali riguardo alla raccolta

11. Tutela dell'ambienteITALIANOit

differenziata e al riciclaggio di utensili fuori servizio, imballaggi ed accessori. Il diametro max. consentito del disco da taglio diamantato è di 125 mm (5“). Lo spessore max. consentito del disco è di 6 mm (1/4“). Non utilizzare dischi da taglio diamantati a segmenti con fenditure maggiori di 10 mm. Se si utilizzano dischi da taglio diamantati, sono consentiti soltanto angoli di taglio negativi.
