PE 1525 - Lucidatrice METABO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo PE 1525 METABO in formato PDF.
| Tipo di prodotto | Lucidatrice angolare |
| Marca | Metabo |
| Modello | PE 1525 |
| Utilizzo principale | Lucidatura speculare di superfici verniciate, pitture di carrozzeria |
| Alimentazione | rete, tensione e frequenza conformi alla targhetta (es. 230 V, 50 Hz) |
| Potenza assorbita (P1) | Non specificata nel manuale, tipicamente 1200-1500 W |
| Velocità a vuoto (n*) | Regolabile in continuo tramite rotella, massimo circa 2500 giri/min |
| Gamma di velocità | Regolazione continua con sistema elettronico VTC |
| Diametro massimo del piatto (Dmax) | Non specificato, tipicamente 150-180 mm |
| Filettatura del mandrino | M14 |
| Lunghezza del mandrino (l) | Vedere i dati tecnici a pagina 3 (non specificato qui) |
| Peso (senza cavo) | Circa 2,5 kg (stima) |
| Classe di protezione | II (doppio isolamento) |
| Funzioni principali | Lucidatura, lucidatura a specchio; per PE 15-25 anche levigatura |
| Sicurezza | Interruttore di protezione differenziale 30 mA; impugnatura supplementare; blocco mandrino; protezione contro il riavvio |
| Manutenzione e pulizia | Pulizia regolare delle fessure di ventilazione e del filtro antipolvere; aspirazione o soffiaggio |
| Parti di ricambio e riparabilità | Accessori originali Metabo; riparazioni da parte di un elettricista; cavo di alimentazione specifico Metabo |
| Informazioni generali | Manuale disponibile in più lingue; rispettare le istruzioni di sicurezza per evitare contraccolpi |
Domande frequenti - PE 1525 METABO
Domande degli utenti su PE 1525 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lucidatrice in formato PDF gratuitamente! Trova il tuo manuale PE 1525 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PE 1525 del marchio METABO.

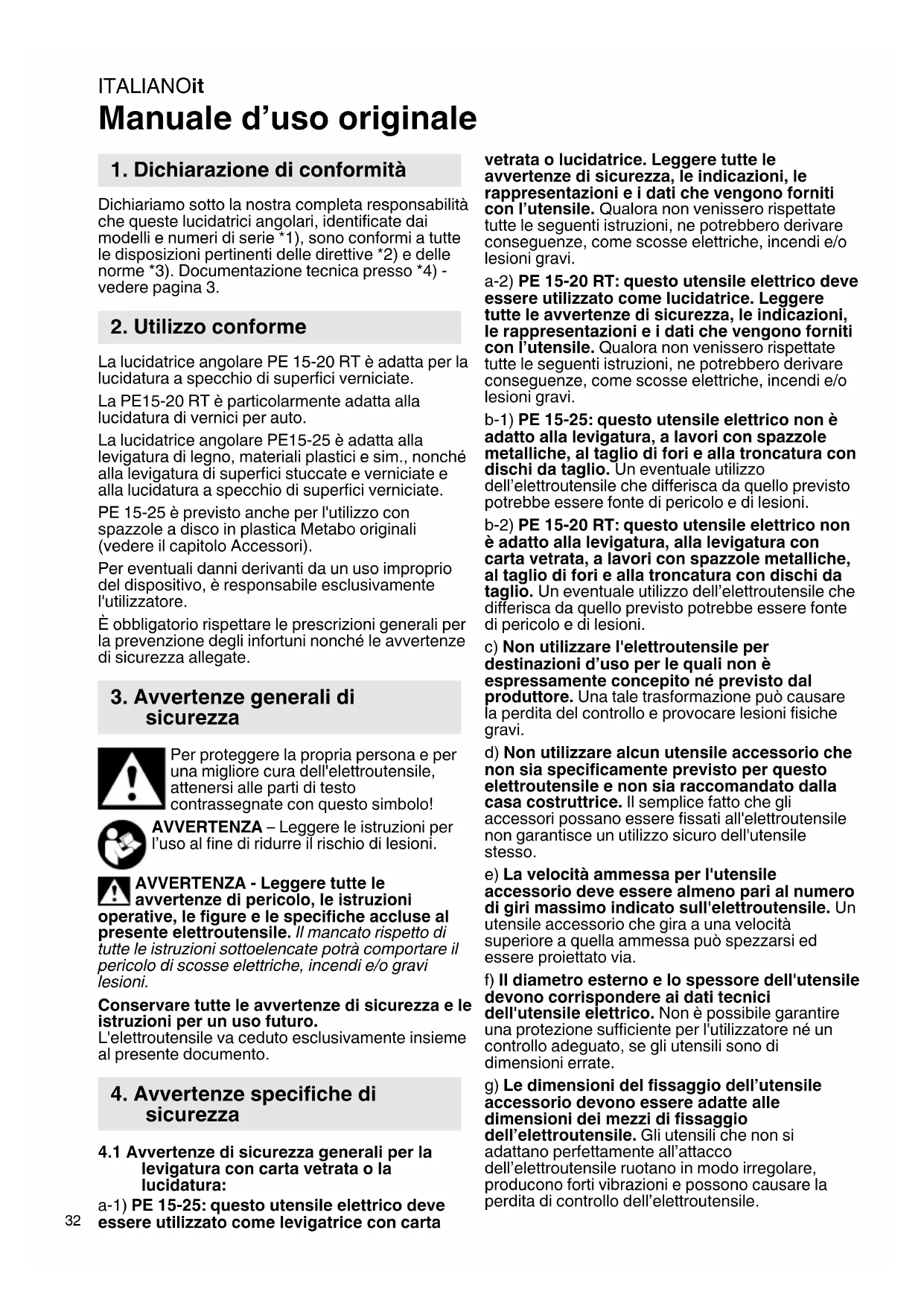

MANUALE UTENTE PE 1525 METABO
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che queste lucidatrici angolari, identificare dai modelli e numeri di seri ^1 ), sono conformi a tutte le disposizioni pertinenti delle direttive ^2 ) e delle norme ^3 ). Documentazione tecnica presso ^4 ) - vedere pagina 3.
2. Utilizzo conforme
La lucidatrice angolare PE 15-20 RT è adatta per la lucidatura a specchio di superfici verniciate.
La PE15-20 RT è particolaremente adatta alla lucidatura di vernici per auto.
La lucidatrice angolare PE15-25 è adatta alla levigatura di legno, materiali plastici e sim., nonché alla levigatura di superfici stuccate e verniciate e alla lucidatura a spechio di superfici verniciate.
PE 15-25 è previstoanche per l'utilizzo con spazzole a disco in plastica Metabo originali (vedere il capitolo Accessori).
Per eventuali danni derivanti da un uso improprio del disposativo, è responsabile escludivamente l'utilizzatore.
E obblatorio rispetto are prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliorare cura dell'eletttroutensile, attenersi alle parti di testo contrassegnate con quello simbolo!
AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
AVVERTENZA - Leggere tutte le avventenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al presente elettROUTensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrare可供tare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.
L'eletttroutensile va ceduto esclusivamente insieme al presente documento.
4. Avverenze specifiche di sicurezza
4.1 Avvertenze di sicurezza generali per la levigatura con carta vetrata o la lucidatura:
a-1) PE 15-25: quello utensile elettrico delve essere utilizzato come levigatrice con carta
vetrata o lucidatrice. Leggere tutte le avventenze di sicurezza, leindicazioni, le rappresentazioni e i dati che vengono forniti con l'utensile. Qualora non venissero rispetto delle seguenti istruzioni, ne potrebbero derivare consequences, come scosse elettriche, incendi e/ol lesionsi gravi.
a-2) PE 15-20 RT: quello utensile elettrico deveseisserutilizzato come lucidatrice. Leggeretutte le avventenze di sicurezza,leindicazioni, le rappresentazioni e i dati che vengono forniti con l'utensile. Qualora non venissero rispettottate tutte leseguenti istruzioni,ne potrebbero derivareconsequenze,come scosse elettriche,incendi e/ollesioni gravi.
b-1) PE 15-25: quello utensile elettrico non è adatto alla levigatura, a lavori con spazzole metalliche, al taglio di fori e alla troncatura con dischi da taglio. Un eventuale utilizzato dell'elettrotensile che differisca da quello previsto potrebbe essere fonte di pericolo e di lesionsi.
b-2) PE 15-20 RT: quello utensile elettrico non è adatto alla levigatura, alla levigatura con carta vetrata, a lavori con spazzole metalliche, al taglio di fori e alla troncatura con dischi da taglio. Un eventuale utilizzato dell'eletttroutensile che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni.
c) Non utilizzato l'electroutensile per destinazioni d'uso per le quali non è espressamenteconcepto né previsto dal produttore. Una tale trasformazione più causare la perdita del controllo e provocare lesioni fisiche gravi.
d) Non utilizzato alcun utensile accessorio che non sia specificamente previsto per quello eletttroutensile e non sia raccommando alla casa costrutrice. Il semplice fatto che gli accessori possano essere fissati all'eletttroutensile non garantisce un utilizzo sicuro dell'utensile stesso.
e) La velocità ammessa per l'utensile accessorio deve essere almeno pari al numero di giri massimo indicato sull'elettROUTENSILE. Un utensile accessorio che gira a una velocità superiore a quella ammessa può spezzarsi ed essere proiettato via.
f) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate.
g) Le dimensioni del fissaggio dell'utensile accessorio devono essere adatte alle dimensioni dei mezzi di fissaggio dell'elettroutensile. Gli utensili che non si adattano perfettamente all'attacco dell'elettroutensile ruotano in modo irregolare, producono forti vibrazioni e sono possano causare la perdita di controllo dell'elettroutensile.
h) Non utilizzato utensili danneggiati. Prima di ogni utilizzato, controllingi gli utensili accessori: verificare che i dischi di smerigliatura non presentino scheggiature e cricche, che i dischi abrasivi non presentino fenditure, traccce di usura o un forte logoramento, che le spazzole metalliche non abbiano fili staccati o rotti. Se l'eletttroutensile o l'utensile accessorio cade a terra, verificare che non si sa danneggiato oppure utilizzato un utensile integro. Una volta che l'utensile è stato controllato e montato, non soffermarsi - né lasciar soffermare persone eventualmente presenti nelle vicinanze - in prossimità del livello di funzionamento dell'utensile rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Gli utensili accessori eventualmente danneggiati solitamente si rompono durante quello test.
i) Indossare l'equipaggiamento di protezione personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, quanti da lavoro o un grembiule protettivo che impedisce alle piccole particelle di abrasivo e di materiale di raggiungere il corpo. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere e/o la protezione per le vie respiratoria devono filtrare la polvere che si produce durante l'impiogo del dispositivo. Un forte rumore prolongato può causare una perdita di udito.
j) Assicurarsi che le altre persone mantengano una distance di sicurezza dall'area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o di utensili accessori rotti potrebbero saltare via e causare lesionianche aldi fuori dell'area di lavoro.
k) Afferrare l'elettROUTensile sostanto delle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensioneanche i componenti metallici dell'attrezzo e provocareosiuna scossa elettrica.
l) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'apparecchio, il cavo di alimentazione cui quodessere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare in contatto con l'utensile rotante.
m) Non posare mai l'utensile elettrico prima che l'utensile non si sa arrestato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio, facendo perdere all'utilizzatore il controllo dell'elettROUTensile.
n) Non mettere mai in funzione l'elettroutensile durante il trasporto. Gli indumenti dell'utilizzatore potrebbero entrare accidentalmente in contatto con
I'utensile accessorio in rotazione e ciò potrebbe causare lesioni.
o) Pulire regolarmente le fenditure di ventilazione dell'eletttroutensile. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo cui causare pericoli di natura elettrica.
p) Non utilizzato l'eeltroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare quosti materiali.
q) Non utilizzato alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi cui provocare una scossa elettrica.
4.2 Contraccolpo e relative avverenze di sicurezza
Il contraccolpo è la reazione improvisa che si verifica quando l'utensile accessorio in rotazione, come una mola, un platorello o una spazzola metallica, si inceppa o si blocca. Quando rimane inceppato o bloccato nel materiale in lavorazione, l'utensile accessorio rotante si arresta in modo brusco. Nel punto di Bloccaggio, un elettROUTensile privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile accessorio.
Se, ad esempio, un disco di smerigliatura resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quindi improvisamente verso l'operatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In questo contesto èanche possibile che i dischi di smerigliatura si rompano.
Il contraccolpo è la conseguenza di un utilizzo errato dell'elettrotensile e/o di condizioni di lavoro inadeguate. Puede assere evitato adottando le misure precauzionali descritte di seguito.
a) Afferrare sempre saldamente l'elettROUTensile ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzato sempre l'impugnatura supplementare, se disponibile, per avere il massimo controlo possibile sulle forze di contraccolpo o sulle forze di reazione all'avviamento. L'utilizzatore cui dovrai dominerare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee.
b) Non avvincare mai le maniagli utensili in rotazione. In caso di contraccolpo, l'utensile vu venire in contatto con la mano dell'utilizzatore.
c) Tenere il corpo lontano dall'area in cui si può eventualmente spostare l'utensile elettrico in caso di contraccolpo. Il contraccolpo spinge l'eeltroutensile nella direzione opposa al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato.
d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi ecc. Evitare che l'utensile accessorio venga sbalzato via dal pezzo in lavorazione e che resti inceppato. In presenza di
ITALIANOit
angoli o spigoli affiliati o quando viene sbalzato via, l'utensile accessorio tende ad incepparsi. Questo provoca una perdita del controllo o un contraccolpo.
e) Non utilizzare lame per seghe a catena per il taglio del legno, né dischi diamantati per troncare a segmenti con una distanza tra i segmenti maggiore di 10mm , né lame dentate. Gli utensili accessori di quello tipo causano spesso un contraccolpo o la perdita di controllo dell'elettroutensile.
4.3 Solo per PE 15-25: particolari avventenze di sicurezza per la levigatura con carta vetrata:
a) Utilizzare i fogli abrasivi della giusta dimensione e seguire le istruzioni del produttore per la scelta dei fogli. I fogli abrasivi sporgenti dal platorello possono causare lesions nonché provocare inceppamento, strappo dei fogli stessi o un eventuale contraccolpo.
4.4 Avverenze di sicurezza particolari per la lucidatura:
a) Verificare che non vi siano parti mobili nella cuffia di lucidatura, in particolare cavi di fissaggio. Sistemare o accoriare i cavi di fissaggio. Cavi di fissaggio allentati o attorcigliati possono imprizionare le dita oppure ramanere impigliati nel pezzo in lavorazione.
Attenzione: durante la lucidatura, il pezzo può riscaldarsi!
4.5 Ulteriori avventenze di sicurezza:
AVVERTENZA - Indossare sempre gli locchiali protettivi.
Indossare le protezioni acustiche.
AVVERTENZA - Utilizzato l'utensile elettrico sempre con entrambe le mani.
Utilizzare gli spessori elastici, se quosti vengono forniti con l'abrasivo e qualora si rivelasse necessario.
Rispettare leindicazioni del produttore dell'utensile e degli accessori!
Gli utensili devono essere conservati e manipolari con cura secondo le istruzioni del produttore.
Accertarsi che gli utensili vengano impiegati secondo leindicazioni del produttore.
L'utensile continua a funzionare ancpe后再o specnimento della macchina.
Non utilizzato riduttori o adattatori per renderere l'utensile adatto a fori più grandi.
Il pezzo in lavorazione dev'essere saldamente appoggiato e fissato in modo da non scivolare, ad es. mediante apposti dispositivi di fissaggio. I pezzi in lavorazione di grande dimensioni devono essere fissati adeguatamente.
Se si utilizzato utensili accessori con inserto filettato, l'estremità del mandrino non deve entrare
in contatto con il fondo del foro dell'utensile da levigatura. Accertarsi che la filettatura dell'utensile accessorio sia sufficientemente lunga da poter alloggiare completamente il mandrino. La filettatura dell'utensile accessorio deve essere adeguata aQLa del mandrino.Per la lunghezza e la filettatura del mandrino, vedere pagina 3 ed il capitolo 14. Dati Tecnici.
Si raccomanda di utilizzato un impianto di aspirazione stazionario adeguato. Applicare sempre a monte un interrottore di sicurezza FI (RCD) con corrente di scatto max. di 30mA . In caso di spegnimento della smerigliatrice angolare per mezzo dell'interruttore di sicurezza FI, controllare e pulire il dispositivo. Vedere il capitolo 9. Pulizia.
Accertarsi che, in presenza di polvere durante l'esecuzione di lavori, le aperture di ventilazione siano libero. Nel caso in cui sia necessario eliminare la polvere, scollegare in primo luogo l'utensile elettrico alla rete di alimentazione elettrica (utilizzare oggetti non metallici) ed evitare di danneggiare i componenti interni.
Gli utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati.
Estrarre la spina dalla presa prima di eseguire qualsvoglia intervento di regolazione, modifica o manutenzione del dispositivo.
Un'impugnatura supplementare danneggiata o logora dev'essere sostituita. Non mettere in funzione il dispositorio se l'impugnatura risultata difettosa.
Una protezione per le mani eventualmente danneggiata o logora dev'essere sostituita. Non mettere in funzione la macchina qualora la protezione per le mani sia difettosa.
Utilizzare sostanto gli utensili accessori indicati nel capitolo 11. Per questo utilizzo non è previsto alcuncarter di protezione. Non utilizzato dischi abrasivi lamellari.
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta
vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:
- piombo in vernici contenti piombo,
- polvere minerale proveniente da mattoni, cemento e altri materiali edili,
- arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a QUESTe sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche.
Cio valeanche per la polvere proveniente da altri materiali,come ad es.alcuni tipi di legno (come la polvere di quercia o di faggio),metalli,amianto.
Altre malattie note sono ad es.le reazioni allergiche
e le malattie alle vie respiratoriae. Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrlata una minore quantità di particelle.
Utilizzato unsystemadiaspirazioneadatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
5. Sintesi
Vedere pagina 2.
1 Pulsante di arresto del mandrino
2 Interruttore a cursore per accensione/spegnimento
3 Impugnatura
4 Rotella di regolazione per l'impostazione del numero di giri
5 Sistema elettronico di segnalazione *
6 Filtro antipolvere
7 Impugnatura supplementare a staffa *
8 Viti ad alette dell'impugnatura supplementare a staffa*
9 disco di arresto dell'impugnatura supplementare a staffa
10 Forifilettati nella carcassa ingranaggi
11 Impugnatura supplementare
12 Pulsante d'arresto
13 Pulsante interruptore
- secondo la dotazione/non compreso nella fornitura
6. Messa in funzione
Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetto del modello.
Applicare sempre a monte un interruptore di sicurezza FI (RCD) con corrente di scatto massima di 30mA .
Tenere saldamente la lucidatrice angolare con entrambe le mani afferrandola per le impugnature previste.
6.1 PE 15-20 RT: montaggio dell'impugnatura supplementare
Lavorare solamente con l'impugnatura supplementare montata (11)! Avvitare a fondo l'impugnatura supplementare sul lato sinistro o destro del dispositivo.
6.2 PE 15-25: montaggio dell'impugnatura supplementare a staffa
Lavorare solamente con l'impugnatura supplementare a staffa montata (7)! Applicare l'impugnatura come indicato (vedere imagine A, pagina 2).
- Inserire i dischi di arresto (9) a sinistra ed a destra sulla carcassa ingranaggi.
- Applicare l'impugnatura supplementare a staffa (7) sulla carcassa ingranaggi.
- Inserire le viti ad alette (8) a sinistra e a destra nell'impugnatura (7) e avvitare leggermente.
- Regolare l'impugnatura (7) sull'angolo desiderato.
- Avvitare a fondo, manualmente, le viti ad alette (8) a sinistra e a destra.
6.3 Avvitare a fondo, manualmente, le viti ad alette (8) a sinistra e a destra.Filtro antipolvere (secondo la dotazione)
Per il montaggio vedere pagina 2, fig. B.
Pulire ilhetto antipolvere a intervalli regolari.
Vedere il capitolo 9. Pulizia.
7. Applicazione degli utensili
Premere il pulsante per l'arresto del mandrino (1) solo quando questo è fermo!
Bloccaggio del mandrino
Premere il pulsante di arresto del mandrino (1) e ruotare il mandrino a mano finché il pulsante di arresto non scatta in posizione producendo un suono udibile.

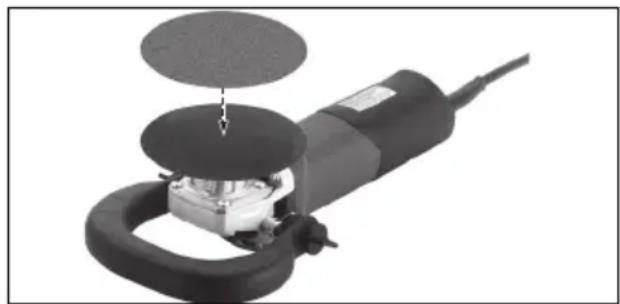

7.1 Applicazione del platorello e del foglio abrasivo
Utilizzare esclusivamente il dato di serraggio fornito con il platorello!
Posizione are il platorello sul mandrino come
illustrato in figura. Avvitare il foglio abrasivo con il
dado di serraggio in dotazione del platorello.
Fermare il mandrino. Fissare il foglio abrasivo con il
platorello in senso orario.
Allentare a mano o con una chiave a due fori.
ITALIANOit
8. Utilizzo
8.1 Impostazione del numero di giri
Con la rotellina di regolazione (4) è possibile preimpostare il numero di giri e modificarlo in modo continuo.
L'elettronica VTC consente di lavorare in funzione del materiale e di mantenere un numero di giri costanteanche sotto carico.

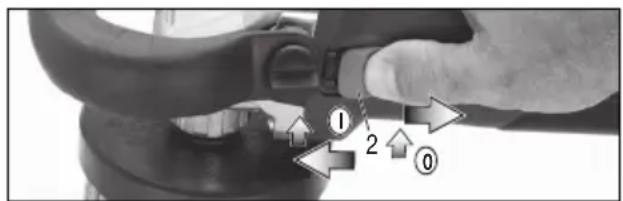

8.2 Attivazione/disattivazione
Mettere prima in funzione il disposativo, quindi avvincare l'utensile accessorio al pezzo in lavorazione.
Evitare che il disposativo aspiro ulteriori trucoli e polvere. Durante l'accensione e lo spegnimento, tenere lontano il disposativo alla polvere residua. Dopo lo spagnimento, riporre il disposativo soltanto quando che il motore si è completamente arrestato.
In caso di funzionamento continuo, il dispositivo continua a funzionare ancche se si lascia la presa. Pertanto, tenere sempre saldamente il dispositivo con entrambe le mani afferrandolo per le apposite impugnature, assumere una postura stabile e lavorare concentrati.
PE 15-25:
Accensione: spingere l'interruttore a cursore (2) in avanti. Per il funzionamento continuo, premerlo verso il basso fino all'innesto.
Spegnimento: premere sull'estremità posteriori dell'interruttore a cursore (2) e rilasciare.
PE 15-20 RT:
Accensione, numero di giri: premere il pulsante erruttore (13).
Il numero di giri cui èsso essere modificato premendo il pulsante interrottore.
Spegnimento: per spegnere, rilasciare il pulsante interrottore (13).
Accensione continua: tenendo premuto il pulsante interruptore (13), premere il pulsante di bloccaggio (12), quindi rilasciare il pulsante interruptatore. Per spegnere, premere nuovamente il pulsante interruptatore (13), quindi rilasciarlo.
8.3 Avvertenze per il lavoro
Lucidatura:
Per iniziare la lucidatura si scegli un numero di giri basso e si utilizzato una pasta a grana grossa eelo d'agnello o una spugna ruvida.
Quindi si aumento il numero di giri e si utilizzato una pasta a grana media e una spugna media.
Per la finitura (lucidatura a specchio) si scegli un numero di giri alto e si utilizzato una pasta finissima e una spugna molto fine.
La lucidatura si effettua in modo incrociato da sinistra a destra e dall'alto verso il basso. Durante l'operazione, prestare attenzione a non rimanere troppo a lungo dello stesso punto per evitare che la superficie possa surriscaldarsi ed eventualmente danneggiarsi.
Levigatura con carta vetrata (non per PE 15-20 RT):
Esercitare con l'utensile una pressione uniforme e spostarsi avanti e indietro, in modo che la superficie del pezzo non si surriscaldi.
9. Pulizia
Durante la lavorazione possono depositari delle particelle all'interno dell'eletttroutensile. Questo compromette il raffreddamento dell'eletttroutensile. I depositi conduttori sono compensettere l'isolamento dell'eletttroutensile e provocare pericoli elettrici.
Aspirare aria dall'elettroutensile regolarmente, spesso e a fondo,tramite le fenditure anteriori e posteriori, o soffiare con aria asciutta. Staccare prima l'utensile dall'alimentazione elettrica e indossare occhiali protettivi e una mascherina antipolvere adeguata. Durante il sofiaggio, accertarsi che l'aspirazione avvenga correttamente.
Pulizia del filtro antipolvere:
Un accumulo eccessivo di polvere sul
filtro ostacola il raffreddamento del
motore, con seguente surriscaldamento e
pericolo di danneggiamento! Pulire il filtrlo
antipolverere regolarmente, spesso e con la massima
cura,utilizzando sistemi di aspirazione o lavaggio.
Staccare prima I'elettroutensile dall'alimentazione
elettrica oppure rimuovere il filtrlo antipolverere.
Durante I'operazione indossare occhiali protettivi e
una mascherina antipolverere adeguata.Durante il
soffiaggio, accertarsi che I'aspirazione avvenga
correttamente.
10. Eliminazione dei guasti
PE 15-25:
Ilsysteme elettronico di segnalazione (5) si illumina e la velocità molto carico diminuisce. Il carico del dispositivo è troppo
elevato! Fare funzionare il dispositivo al minimo regime sono alle spegnimento del systeme elettronico di segnalazione.
PE 15-20 RT, PE 15-25:
Il dispositorio non entra in funzione. Ilsystema elettronico di segnalazione (5)
lampeggia. La protezione contro il riavvio è
scattata. Se la spina viene inserita con il dispositorio acceso o viene ripristinata la corrente dopo un'interruzione, il dispositorio non si riavvia.
Spagnere eriaccendere il dispositivo.
11. Accessori
Utilizzare solo accessori originali Metabo.
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Utilizzato sempre l'utensile accessorio adatto al tipo di lavoro da eseguire e il carter di
azione previsto. Vedere pagina 4. (Le figurei e a titolo di esempio).
Tipodi lavoro: levigatura con carta vetrata / strutturazione di superfici con spazzole a tazza di plastica Metabo originali
- Utensile accessorio: platorello per fogli abrasivi o spazzola a tazza di plastica
- Carter di protezione previsto: nessuno
Tipodi lavoro: lucidatura
- Utensili accessori: accessori per la lucidatura
- Carter di protezione previsto: nessuno
Accessor:
(vedi anche www.metabo.com)
Vedere pagina 4.
A Platorello con fissaggio autoaderente (per l'attacco di accessori per lucidare e levigare)
B Spugna per lucidare autoaderente, grossolana (per lucidare vernici danneggiate dagli agenti atmosferici)
C Spugna per lucidare autoaderente, fine (per lucidare vernici)
D Feltro autoaderente per lucidare, morbido (per lucidare vernici, metalli non ferrosi e lamiere in vanadio)
E Disco autoaderente in belo d'agnello per lucidare (per lucidare vernici danneggiate dagli agenti atmosferici)
F Disco intermedio di fissaggio autoaderente (per lavorare superfici convesse)
G Disco di lucidatura in feltro con filettatura interna M 14
H Spazzole a disco in plastica Per la lavorazione, sbavatura, levigatura e strutturazione di superfici.
I Filtro antipolvere
La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
12. Riparazione
Gli interventi di riparazione degli eletttroutensili sono riservati esclusivamente ai tecnici ricicisti specializzati!
Un cavo di alimentazione difettoso deve essere sostituito solo da uno speciale cavo di alimentazione originale Metabo disponibiletramite I'assistenza Metabo.
Nel caso di eletttroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
13. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di machine fuori servizio, imballaggi e accessori.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al site www.metabo.com, nella sezione Assistenza.
Solo per i Paesi UE: non smaltire gli eletttrutensili con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli utensili elet
trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettrotensili usati devono essere smaltiti separatamente e sottomosti ad unsystema di ricericlaggio eco-compatible.
14. Dati tecnici
Spiegazioni relative ai dati riportati a pagna 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo technologico.
Dmax = diametro max. del platorello Mt, max = coppi di serraggio massima
M=filettatura del mandrino
I =lunghezza del mandrino
n^* = numero di giri al minimo (Numero di giri massimo)
n_ = numero di giri al minimo a seconda della posizione della rotellina di regolazione
n_N^ = numero di giri con carico nominale
P_1 potenza nominale assorbita P_2 potenza resa
m = peso sensa cavo di alimentazione Valori misurati a norma EN 62841.
Macchina apparente alla classe di protezione II
Corrente alternata
- Eventuali oscillazioni ad alta energia ed alta frequenza possono provocare oscillazioni nel numero di giri. Queste oscillazioni scompaiano non appena si neutralizzano i disturbi.
I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).
Valori di emissione
7: Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo cui risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico
ITALIANOit
ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.
La levigatura di lamiere sottili o di altri pezioni leggermente vibranti con una grande superficie può provocare un'emissione acustica totale notevolmente più elevata (fino a 15 dB) rispetto ai valori di emissione acustica indicati. Per questei pezioni si dovrebbe impedire quanti più possibile l'émissione acustica adottando opportuni provvedimenti, come ad es. applicando tappetini di smorzamento pesanti e flessibili. L'augmentata emissione acustica va considerataanche in fase di valutazione dei rischi relativamente all'inquinamento acustico e alla scelta di una protezione adeguata per l'udito.
Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma EN 62841:
a_h,P =Valore emissione vibrazioni (lucidatura)
a_h,DS = Valore delle emissioni vibrazioni (levigatura superficieale)
K_h,P / K_h,DS = Incertezza (vibrazioni)
Livello sonoro classe A tipico:
LdA =livello di pressione acustica
LWA =livello di potenza acustica
K_pA K_WA = incertezza
Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).
Indossare le protezioni acustiche!
