| Tuotetyyppi | Kulmakiillotuskone |
| Tuotemerkki | Metabo |
| Malli | PE 1525 |
| Pääasiallinen käyttötarkoitus | Lakattujen pintojen ja korimaalin peilipintakiillotus |
| Virtalähde | Verkkovirta, jännite ja taajuus kilven mukaan (esim. 230 V, 50 Hz) |
| Ottoteho (P1) | Ei määritelty ohjeessa, tyypillisesti 1200-1500 W |
| Kuormittamaton kierrosluku (n*) | Säädettävissä jatkuvasti pyörällä, maks. noin 2500 rpm |
| Kierroslukualue | Jatkuva säätö VTC-elektroniikalla |
| Lautasen maksimihalkaisija (Dmax) | Ei määritelty, tyypillisesti 150-180 mm |
| Karakierre | M14 (lisävarusteiden mukaan) |
| Karan pituus (l) | Katso teknisiä tietoja sivu 3 (ei määritelty täällä) |
| Paino (ilman johtoa) | Noin 2,5 kg (arvio) |
| Suojeluokka | II (kaksoiseristys) |
| Päätoiminnot | Kiillotus, kiillotus; PE 15-25:llä myös hionta |
| Turvallisuus | Vikavirtasuojakytkin 30 mA; lisäkahva; karan lukitus; uudelleenkäynnistyksen estosuoja |
| Huolto ja puhdistus | Ilmanottoaukkojen ja pölysuodattimen säännöllinen puhdistus; imurointi tai puhallus |
| Varaosat ja korjattavuus | Alkuperäiset Metabo-lisävarusteet; sähköasentajan tekemät korjaukset; erityinen Metabo-verkkojohto |
| Yleistä | Käyttöohjeet monilla kielillä; noudata turvallisuusohjeita takaiskun välttämiseksi |
Usein kysytyt kysymykset - PE 1525 METABO
Käyttäjien kysymyksiä aiheesta PE 1525 METABO
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kiillotin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi PE 1525 - METABO ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. PE 1525 merkiltä METABO.

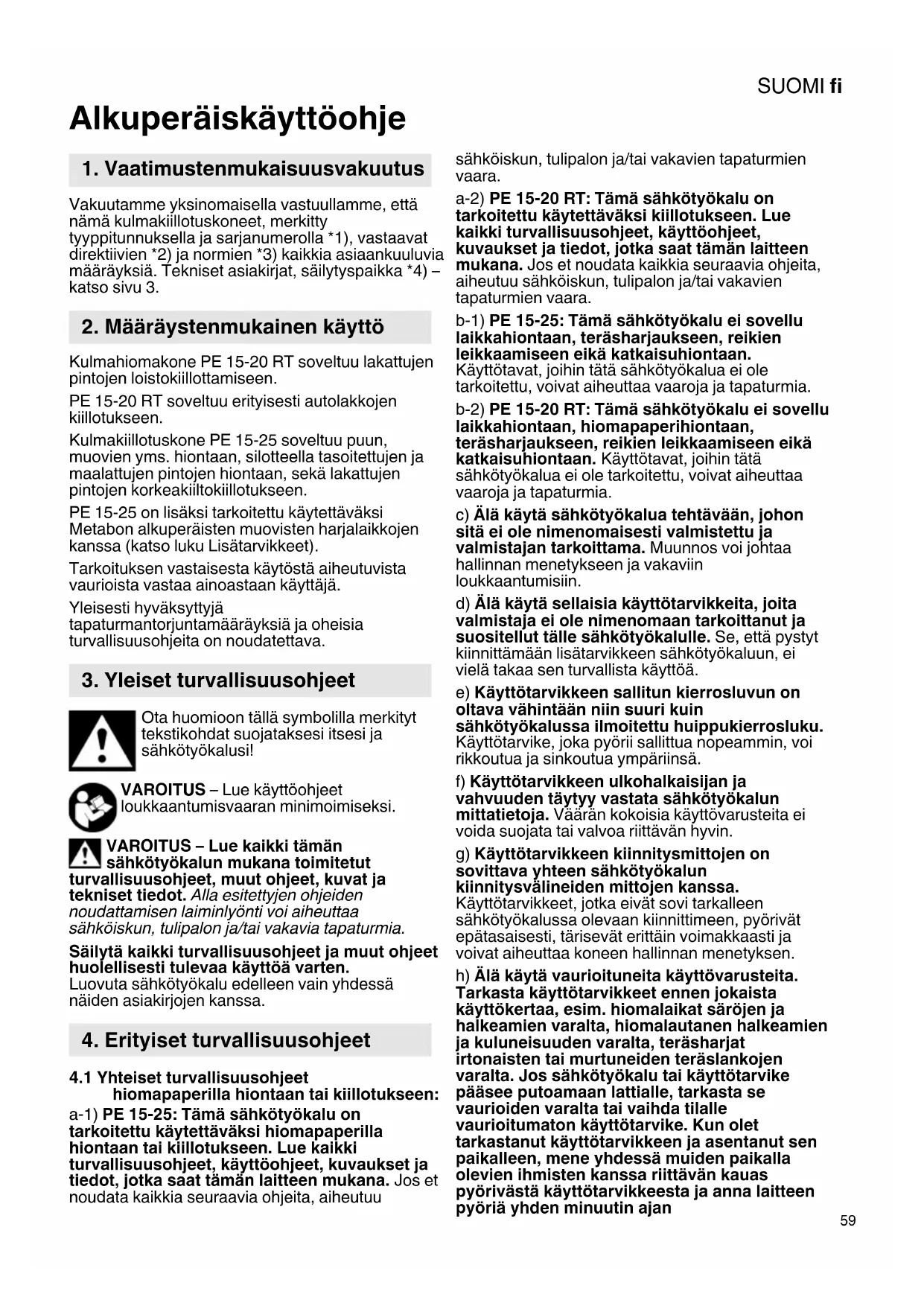

KÄYTTÖOHJE PE 1525 METABO
fi Alkuperäiskayttöohje 59
Alkuperäiskäyttoohje
1. Vaatimustenmukaisuusvakuutus
Vakuutamme yksinomaisella vastuullamme, että\ nämä kulmakiillotuskoneet, merkitty\ typpitunnuksella ja sarjanumerolla 1 ), vastaavat\ direktiivien 2 ) ja normien 3 ) kaikkia asiaankuuluvia\ maarayksiä. Tekniset asiakirjat, sailytyspaikka 4 ) - katso sivu 3.
2. Määräystenmukainen käytto
Kulmahiomakone PE 15-20 RT soveltuu lakattujen pintojen loistokiillottamiseen.
PE 15-20 RT soveltuu erityisesti autolakkojen kiillotukseen.
Kulmakiillotuskone PE 15-25 soveltuu puun, muovien yms. hiontaan, silotteella tasoitettujen ja maalattujen pintojen hiontaan, sekä lakattujen pintojen korkeakiltokiillotukseen.
PE 15-25 on lisaksi tarkoitetu kaytettavaksi Metabon alkuperäisten muovisten harjalaikkojen kanssa (katso luku Lisatarvikkeet).
Tarkoituksen vastaisesta käytösta aiheutuvista vaurioista vastaa ainoastaan käytäja.
Yleisesti hyväksyttyjä
tapaturmantorjuntamaäräyksiä ja oheisia
turvallisuusohjeita on noudatettava.
3. Yleiset turvallisuusohjeet
Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sahkötyokalusi!
ROITUS - Lue käyttoohjeet kkaantumisvaaran minimoimiseksi.
VAROITUS - Lue kaikki tämän sahkötyokalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja tekniset tiedot. Alla esitettyjen ohjeiden noudattamisen laiminlyonti voi aiheuttaa sahköiskun, tulipalon ja/taivakavia tapaturmia.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käytöä varten. Luovuta sahkötyokalu edelleen vain yhdessä näiden asiakirjojen kanssa.
4. Erityiset turvallisuusohjeet
4.1 Yhteiset turvallisuusohjeet
hiomapaperilla hiontaan tai kiillotukseen: a-1) PE 15-25: Tämä sahkötyökalu on tarkoitettu käytettäväksi hiomapaperilla hiontaan tai kiillotukseen. Lue kaikki turvallisuusohjeet, käytöohjeet, kuvaukset ja tiedot, jotka saat tän laitteen mukana. Jos et noudata kaikkia seuraavia ohjeita, aiheutuu
sahköiskun, tulipalon ja/taivakavien tapaturmien vaara.
a-2) PE 15-20 RT: Tamā sahkötyokalu on tarkoitettu kāytettaväksi kiillotukseen. Lue kaikki turvallisuusohjeet, kāyttoohjeet, kuvaukset ja tiedot, jotka saat tāmān laitteen mukana. Jos et noudata kaikkia seuraavia ohjeita, aiheutuu sahköiskun, tulipalon ja/tai vakavien tapaturmien vaara.
b-1) PE 15-25: Tämä sahkötyokalu ei sovellu laikkahiontaan, terasharjaukseen, reikien leikkaamiseen eik katkaisuhiontaan. Kayttötavat, johin tata sahkötyokalua ei ole tarkoitettu, voivat aiheuttaa vaaroja ja tapaturmia
b-2) PE 15-20 RT: Tämä sahkötyokalu ei sovellu laikkahiontaan, hiomapaperihiontaan, terasharjaukseen, reikien leikkaamiseen eikä katkaisuhiontaan. Käytötavat, joihin tata sahkötyokalua ei ole tarkoitettu, voivat aiheuttaa vaaroja ja tapaturmia.
c) Alä käytä sahkötyokalua tehtävään, johon sitä ei ole nimenomaisesti valmistetu ja valmistajan tarkoittama. Muunnos voi johtaa hallinnan menetykseen ja vakaviin loukkaantumisiin.
d) Älä käytä sellaisia käytötarvikkeita, joita valmistaja ei ole nimenomaan tarkoittanut ja suositellut talle sähkötyokalulle. Se, etta pystyt kiinnittämän lisātarvikteen sahkötyokaluun, ei vielä takaa sen turvallista käyttoa.
e) Kayttotarvikkeen sallitun kierrosluvun on oltava vahintaan niin suuri kuin sahkotyokalussa ilmoitetu huippukierrosluku. Kayttotarvike, joka pyorii sallittua nopeammin, voi rikkoutua ja sinkoutua ymparinsa.
f) Käytötarvikkeen ulkohalkaisijan ja vahvuuden täytyy vastata sahkötyokalun mittatietoja. Väärän kokoisia käytövarusteita ei voida suojata tai valvoa riittvänan hyvin.
g) Käytötarvikkeen kiinnitysmittojen on sovittava yhteen sahkötyokalun kiinnitysvälineiden mittojen kanssa.
Käytötarvikkeet, jotka eivät sovi tarkalleen sahkötyokalussa olevaan kiinnittimeen, pyörivat epatasaisesti, tarisevat erittäin voimakkaasti ja voivat aiheuttaa koneen hallinnan menetyksen.
h) Älä käytä vauroituneita käyttovarusteita. Tarkasta käytötarvikkeet ennen jokaista käytökertaa, esim. hiomalaikat säröjen ja halkeamien varalta, hiomalauten halkeamien ja kuluneisuuden varalta, terasharjat irtonaisten tai murtuneiden teraslankojen varalta. Jos sahkötyokalu tai käytötarvike pääsee putoamaan lattiale, tarkasta se vauroiiden varalta tai vaihda tilalle vauroitumaton käytötarvike. Kun olet tarkastanut käytötarvikkeen ja asentanut sen paikalleen, mene yhdessä muiden paikalla olevien ihmisten kanssa riittävän kauas pyörivästa käytötarvikkeesta ja anna laitteen pyöräyhden minuutin ajan
SUOMlfi
maksimikierrosluvulla. Vauroituneet kayttotarvikkeet hajoavat tavallisesti tamn testausajan kuluessa.
i) Käytä henkilökohtaista suojavarustusta.
Käytä työtehtävastä rilppuen kasvonsuojainta, silmäsuojaimia tai suojalaseja. Käytä käytkökehteen mukaisesti hengityssuojainta, kuulonsuojaimia, suojakäsiniteitä tai erikoissuojaesiliinaa, joka suojaa hienojakoiselta hiontapolyltä ja materiaalihiukkasila. Silmat on suojattava ympärille sinkoutuvilta epäpuhtauksilta, joita syntyy eri käytTOTavoissa. Poly- tai hengityssuojaimien on suodatettava käytön yhteydessä syntyvä poly. Voit saada kuulovammoja, jos olet pitkään voimakkaassa melussa.
j) Varmista, etta sivulliset pysyvat turvallisella etaisyydellä tyopisteesta. Jokaisen tyoalueelle tulevan on kaytettvä henkilökohtaisia suojavarusteita. Tyostettäkappaleesta tai rikkoutuneesta kayttotarvikkeesta murtuneet palat voivat sinkoutua ympäriinsa ja aiheuttaa vammoja myos varsinaisen tyoalueen ulkopuolella.
k) Pidä sahkötyokalusta kiinni vain sen eristetyista kahvapinnoista, kun teet sellaisia toitä, joissa kayttotarvike voi osua piilossa oleviin sahkjohtoihin tai koneen omaan verkkokaapeliin. Sähkövirtaa johtavan johdon kossettaminen voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sahköiskun.
I) Pida koneen verkkokaapeli etaallä pyorivastä kayttotarvikkeesta. Jos menetat laitteen hallinnan, verkkokaapeli voi kateta tai tartua kayttovarusteeseen, jolloin katesi tai kasivartesi ovat vaarassa joutua kosketuksiin pyorivan tyolaiteen kanssa.
m) Älä missän tapauksessa laske sähkötyokalua sivuun ennen kuin käytötarvike on kokonaan pysähtynyt. Pyörivä käytövaruste voi kosketta sältysalustaa, jolloin olet vaarassa menettä sähkötyokalun hallinnan.
n) Alä pidä sahkötyokalua käynnissä, kun kannat sitä. Vaatteesi voivat satunnaisen kosketuksen vuoksi takertua pyörivään käytötarvikkeeseen, ja käytötarvike voi tällöin leikkautua kehoosi.
o) Puhdista sahkötyokalun tuuletusraot sānnöllisesti. Moottorin tuuletin imee polyä rungon sisäan, ja suurien metallipolymaärien kertyminen voi aiheuttaa sahköön liittyviä vaaroja.
p) Alä kayta sahkötyokalua palonarkojen materiaalien laheisyydessa. Kipinat voivat sytyttä materiaaleja.
q) Älä käytä sellaisia käyttovarusteita, jotka vaativat nestemäisen jähdytysaineen käytöä. Veden tai muiden nestemäisten jähdytysaineiden käytö voi aiheuttaa sahköiskun.
4.2 Takaisku ja vastaavat turvallisuusohjeet
Takaisku on odottamaton reactio, joka syntyy pyorivan kayttotarvikkeen, esimerikiki hiomalaikan, hiomalautasen, terasharjan tms. jumiutuessa tai takertuessa kiinni. Kiinnitakertuminen tai jumiutuminen saa pyorivan kayttotarvikkeen
pysahtymaan akillisesti. Tama saa sahkotyokalun tempaisemaan jumiutumiskohdassa hallitsemattomasti kayttotarvikkeen pyorimissuunnan vastaisesti.
Jos esim. hiomalaikka jumiutuu tyostettavaa n kappaleeseen, hiomalaikan reuna voi kiilautua tyostettavaan kappaleeseen, takertua sihen ja aiheuttaa siten hiomalaikan murtumisen tai takaiskun. Hiomalaikan like on taliöin kayttäjan suuntaan tai hänestä poispäin, riippuen laikan pyörimiissuunnasta jumiutumiskohdassa. Taliöin hiomalaikat voivat myös murtua.
Takaisku aiheutuu sahkötyokalun vaarästa kaytosta ja/tai virheellisista työolosuheista. Se voidaan estaa sopivilla, alla kuvatuilla varotoimenpiteillä.
a) Pidä sahkötyokalusta tukevasti kiinni ja siirrä koko kehosi ja käsivartesiSELLaiseen asentoon, jossa pystyt hallitsemaan takaiskusta syntyvi voimia. Kaytä aina lisakahvaa, mikali sellainen kuuluu varustukseen, jotta pystyt hallitsemaan mahdollisimman hyvin takaiskuvoimia tai nopeuden kihtyesssyntyvi reaktiomenteja. Kayttajvoi hallita takaiskuja reactiovoimia, kun han noudattaa asianmukaisia varotoimenpiteita.
b) Alä koskaan vie kattäsi pyörivien käytövarusteiden lahelle. Käytövaruste voi muuten takaiskun tapahtuessa koskettaa kattäsi.
c) Välta pitämästa kehoa sillä alueella, johon sahkötyokalu tempautuu takaiskun tapahtuessa. Takaisku pakottaa sahkötyokalun tempautumaan juniutumiskohdassa hiomalakaikan pyörintasuuntaa vastaan.
d) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käytötarvikkeen hallitsematon iskeytyminen työstettävään kappaaleeseen ja sen jumiutuminen siihen. Pyörivä käytötarvike jumiutuu herkästi kulmissa ja terävissä reunoissa tai kun se jumiutuu. Tämä aiheuttaa hallinnan menettämisen tai takaiskin.
e) Älä käytä puun leikkaamiseen
moottorisahan terä, segmentoituja
timanttikatkaisulaikkoja, joiden segmenttiväli
on yli 10 mm, tai hammastamatonta sahanteräa
Tällaiset käytötarvikkeet aiheuttavat herkästi
takaiskun ja hallinnan menettämisen.
4.3 Vain mallille PE 15-25: Erityiset turvallisuusohjeet biomapaperihiontaan:
a) Käytä sopivankokoisia biomapapereita ja noudata valmistajan antamia ohjeita biomapaperien valinnassa. Hiomapaperit, jotka ulottuvat biomalautasen yli, voivat aiheuttaa vammoja sekä johtaa takaiskuun tai biomapapereiden juniutumiseen tai repeämseen.
4.4 Erityiset turvallisuusohjeet kiillotukseen:
a) Alä jata mitään killotustyyynn irrallisia osia, erityisesti kiinnitsnaruja. Irrota tai lyhennä kiinnitsnarut. Irrallaan olevat, koneen mukana
pyorivat kiinnitysnarut voivat tartua sormiin tai tyokappaleeseen.
Varo: Tyokappale voi lammeta killotettaessa!
4.5 Lisāturvallisuusohjeet:
VAROITUS - Käytä aina suojalaseja.
Käytä kuulonsuojaimia.
VAROITUS - Kännä sahkötyokalua aina molemmin kasin.
Käytä elastisia valikappaleita, jos ne ovat hiomatarvikkeen mukana ja niitta vaaditaan käytettväksi.
Noudata tyokalun ja lisatarvikkeiden valmistajan.
antamia ohjeita!
Käytötarvikkeita taytyy sailyttäa ja käsitetlä huolellisesti valmistajan ohjeiden mukaisesti.
Varmista, etta kayttotarvikkeet on laitettu paikoilleen valmistajan maarysten mukaisesti.
Tyokalu likkuu vielä, vaikka kone on sammutetty.
Alä kaytā minkäänlaisia katkaistuja
vahennysholkkeja tai adaptereita suurireikäisten
tyokalujen tekemiseksi sopiviksi.
Työstettävän kappaleen on oltava tukevasti paikallaan ja varmistetu poisluiskahtamiselta, esim. puristimilla. Isot työstettävät kappaleet on tuettava riittävän hyvin.
Jos käytät kierrekiinnityksellä varustetuja käytötarvikkeita, karanpää ei saa koskettaa hiomakoneen reiän pohjaa. Varmista, että käytötarvikkeen kierrereikä on riittvänan svä, jotta kara menee sihen kokopituudeltaan.
Käytötarvikkeen kierteen on sovittava karan kierteeseen. Karan pituus ja karan kierre, ks. sivu 3 ja luku 14. Tekniset tiedot.
Suosittelemme käyttämän sopivaa kiinteää imuria. Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA. Jos vikavirta katkaisee kulmahiomakoneen toiminnan, tarkasta kone ja puhdista tarvittaessa. Katso luku 9. Puhdistus.
Ergonominen etusuojus optimaileseen koneen ohjaukseen jatkuvassa kaytossa. Jos poly on poistettava, irrota sahkotyokalu ensin viransyotosta (kayta ei-metallisia kotheita) ja valta sisaoisien vauroittamista.
Välta tilanteita, joissa kone saattaisi imea sisäansa polyä ja lastuja.
Vedä pistoke irti pistorasiasta ennen säätöjen ja muutos- tai huoltotöiden suorittamista.
Vaurioitunut tai halkeillut lisakahva on vaihdettava uuteen. Alä käytä konetta, Jonka lisakahva on vauroitunut.
Vaurioitunut tai halkeillut kāsisuoja on vaihettava uuteen. Ålä käytä konetta, Jonka kāsisuoja on rikkä.
Käytä vain luvussa 11.mainituja käyttofarvikkeita.
Talle käyttoarkoituksette ei ole maaritetty mitään suojusta. Alä käytä lamellihiomalaikkoja.
Pölyrasituksen vähentäminen:
VAROITUS - Jotkut polyt, joita
hiekkapaperilla hiominen, sahaaminen,
hiominen, poraaminen tai muut tyot voi aiheuttaa, sisaltavt kemikaaleja, joiden tiedetaan aiheuttavan syopaa, syntymavikoja tai muita lisäantymiskykyn liittyvià Haittoja. Esimerkkejä naista kemikaaleista ovat:
- lyijy lyijya sisaltavista maaleista
-mineraalipoly tiilista, sementista tai muista muuratuiista rakenteista - arseeni ja kromi kemialisesti käsitetlystä puusta. Altistumisesi naille vaaratekijöille riippuu siita, kuinka usein suoritat tamantapaisia toita. Näiden kemikaalien aiheuttaman altistumisen vahentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja käytä hyväksyttyja suojavarusteita, esim toihin tarkoitettuja polymaskeja, jotka on suunnilel suodattamaan mikroskooppisen pieniä hiukkasia.
Tämä koskee myös muiden polyjen ainesosia, kuten joitakin puutyypppejä (tammen tai pyökin polyä), metaalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Alä anna polyn paastä elimistöön.
Ota huomioon myos materiaialeja, henkilöitä, käytökehdetta ja käytöpaikkaa ohjeet ja kansalliset maäräykset (esim.
työsoujelumääräykset, havittäminen).
Keräa hiukkaset niiden muodostumispaikassa, ala levita niitta ymparistöön.
Käytä erityisiin työtehtäviin soveltuvia lisavarusteita. Nain vahennat ymparistöön hallitsemattomasti leviävien hiukkasten märäa.
Käytä sopivaa polynimuria.
Vähennä polyn muodostumista seuraavasti:
- Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lahella olevia henkilöitä tai keräantynytta polyä pain.
- Käytä imuria ja/tai ilmanpuhdistinta.
-Tuuleta tyopiste hyvin ja pidä puhtaana imuroimalla. Lakaisemin tai puhaltaminen levittää polyä. - Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitta.
5. Yleiskuva
Katso sivu 2.
1 Karan lukitusnuppi
2 Työntökytkin pälä-/poiskytkentaan
3 Kahva
4 Kierrosluvun saatopyora
5 Elektroniikan signaalinäytö *
6 Polynsuojasuodatin
7 Lisakahva
8 Lisakahvan siipiruuvit *
9 Lisakahvan lukkolevyt *
10 Kierrereiát viahdekotelossa
11 Lisakahva *
SUOMlfi
12 Lukitusnuppi
13 Painokytkin
- riippuu varustuksesta / ei kuulu toimituksen sisältöön
6. Kayttoönotto
Vertaa ennen käyttoönotto, etta tyyppikilvessä ilmoitettu verkkojannite ja verkkotaajus vastaavat paikallisen sahköverkon arvoja.
Kytke aina ensin eteen FI-suojakytkin (RCD), Jonka maksimilaukeamisvirta on 30mA
Pida kulmakiillotuskonetta ohjatessasi aina molemmin kasin kahvoista kiinni
6.1 PE 15-20 RT: Lisakahvan kiinnitys
Työskentele vain kiinnitetyllä lisakahvalla (11)! Ruuvaa lisakahva paikalleen koneen
vasemmalle tai oikealle sivulle.
6.2 PE 15-25: Lisakahvan kiinnittäminen
Työskentele vain kiinnitetyllä lisakahvalla (7)! Kiinnitta lisakahva kuvan mukaan (katso kuva A, sivu 2).
- Laita lukkolevyt (9) vasemmalle ja oikealle vaihdekotelolle.
- Kiinnitta lisakahva (7) vaihteistokoteloon.
-Työnnä siipiruuvit (8) vasemmalta ja oikealta lisakahvaan (7) ja ruuvaa kevyesti kiinni. - Sääda lisäkahvan (7) haluttu kulma.
- Kirista siipiruuvit (8) vasemmalla ja oikealla kasin pitavasti kiinn.
6.3 Polysuodatin (varustuksesta riippuvainen)
Asennus katso sivu 2, kuva B.
Puhdista polysuodatin saannollisesti. Katso Iuku 9. Puhdistus.
7. Käytötarvikkeiden kiinnitys
Paina karan lukitusnuppi (1) sisään vain silloin, kun kara on liikkumatta paikallaan!
Karan Iukitus
Paina karan lukitusnuppi (1) sisään ja kännä karaa kadellä, kunnes karan lukitusnuppi lukittuu tuntuvasti paikalleen.

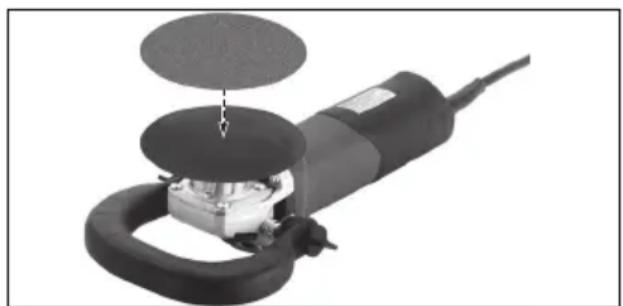

7.1 Pidikelautasen ja hiomapaperin kiinnitys
Käytä vain pidikelautasen kanssa toimitetun kiinnitysmutterin kanssa!
Laita pidikelautanen kuvan mukaisesti karalle. Ruuvaa hiomapaperi paikalleen oheisella pidikelautasen kiinnitysmutterilla. Lukitse kara. Kirista hiomapaperi pidikelautasen kanssa kasin myotapäivään.
Irrotus kasin tai kaksitappiavaimella.
8. Kaytto
8.1 Kierrosluyun säätö
Kierrosluku voidaan esivalita saatopyoralla (4) ja muuttaa sita portaattomasti.
VTC-elektroniikka mahdollistaa kulloisellekin materiaalille sopivan työskentelyn ja lahestulkoon vakiona pysvän kierrosluvun myös kuormituksen yhteydessä.

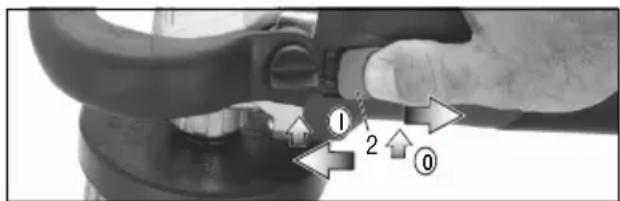

8.2 Päalle-/poiskytkeminen
Kytke kone ensin pälle ja vie vasta sitten käytötarvike tyostettävaan kappaaleseen.
Välta tilanteita, joissa kone saattaa imea sisaansä polyä ja lastuja. Pidä kone paallee- ja poiskytkettäessä etäällä keräantyneestä polystä. Kun kytek koneen pois paälta, laske kone kädestävi vasta sitten, kun koneen moottori on täysin pysähtynyt.
Jatkuvassa kytkennässä kone käy edelleen, vaikka se paäsisi riistäytymän käsista. Sen vuoksi laitteen kahvoista on aina pidettvä kiinni, otettava tukeva asento ja työskenneltvä keskittyneesti.
PE 15-25:
Päallekytkenta: Työnnä tyontokytkin (2) eteen.
Paina se jatkuvaa käytöä varten alas siten, etta se lukittuu paikalleen.
Poiskytkenta: Paina tyontokytkimen (2) takaosaa ja päästa kytkimestä irti.
PE 15-20 RT:
Päällekytkeminen, kierrosluku: Painokytkimen (13) painaminen.
Kierroslukua voi muuttaa painokytkintä painamalla.
Poiskytkenta: Kytke pois päältä vapauttamalla painokytkin (13).
Jatkuvan kayton paallekytkeminen: Jatkuva kytkenta: Painokytkimen (13) ollessa painettuna paina lukitusnuppia (12) ja vapauta painokytkin. Koneen sammuttamiseksi paina uudelleen painokytkintä (13) ja paastä sitten irti.
8.3 Työohjeet
Kiillotus:
Aloita kiillotus matalalla kierrosluvulla, karkealla kiillotusaineella ja lampaankarvalla tai karkealla sienellä.
Tämän jälkeen kierroslukua nostetaan ja siirrytään käytämään keskitasoista killotuskarkeutta ja sientä.
Loppukiillotukssessa (korkeakiiltokiillotus) käytetään korkeaa kierroslukua sekä hienointa kiillotusainetta ja sientä.
Kiillotus tehdään ristikkäin, eli vasemmalta oikealle ja sen jälkeen vielä ylhaälta alas. Ole tarkkana, ettet jää yhteen kohtaan liian pitkäksi aikaa, koska pinta voi kuumentua voimakkaasti, mikä voi mahdollisesti vauroiittaa pintaa.
Hiekkapaperihionta (ei PE 15-20 RT):
Paina konetta kevyesti ja liikuta sita pinnalla edestakaisin, jotta tyostettavan kappaleen pinta ekuumene liikaa.
9. Puhdistus
Työskenneltäessä hiukkasia voi kertyä sahkötyokalun sisalle. Se heikentäa sahkötyokalun jäahdytysta. Johtavat kerrostumat voivat heikentäa sahkötyokalun suojaeristysta ja aiheuttaa sahkövaaroja.
Imuroi sahkötyokalun etu- ja takapuolella olevat tuuletusraot saannollisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sahkötyokalu ensin virtalähteestä ja kaytä suojalaseja ja sopivaa hengityksensuojainta. Varmista, etta ulos puhallettaessa huolehditaan asianmukaisesta imusta.
Pölysuodattimen puhdistus:
! Jos polynsuodattimessa on liian paljon polyä, moottorin jäahdytys heikkenee, moottori voi ylikuumentua ja vaurioitua!
Puhdista polynsuodatin saannollisesti, usein ja huolellisesti joko imuroimalla tai pyyhkimallä. Irrota sahkolaite ensin virtalähteestä tai irrota polynsuodatin. Käytä tälloin suojalaseja ja sopivaa hengityssuojainta. Tarkasta, etta ulos puhallettaessa poly imetaän pois asianmukaisesti.
10. Häiriöiden korjaus
PE 15-25:
Elektroniikan signaalinäytö (5) palaa ja kuormituskirrosluku alenee. Koneen
kuormitus on lian korkea! Anna koneen käydä
kuormittumattomana, kunnes elektronikan merkkivalo sammuu.
PE 15-20 RT, PE 15-25:
Kone ei toimi. Elektroniikan merkkivalo
(5)vikkuu. Uudelleenkäynnistyksenesto on
Iauennut. Kun paalkekyktyn koneen verkkopistoke liitetaan pistorasiaan tai virta on palannut sahkokatkoksen jalkeen, kone ei kaynnisty. Kytke kone pois paaltä ja sen jalkeen uudelleen paalle.
11. Lisātarvikkeet
Käytä ainoastaan alkuperäisiä Metabon lisātarvikkeita.
Käytä vain sellaisia lisātarvikkeita, jotka tāyttāvāt
tassā kāyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.
Käytä aina työtehtävälle sopivaa käyttoarviketta ja maäritettya suojusta. Katso
sivu 4. (Kuvat ovat esimerkinomaisia).
Työtehtävää: Hiomapaperihionta / pinnan strukturointi alkuperäisillä Metabon muovisillaharjalaikoilla
- Kayttotarvike: Hiomalaikka hiomapapereille tai muovinen harjalaiikka
- Maaritetty suojus: ei mitään
Työtehtävää: Kiillotus
- Kayttotarvike: Kiillotustarvike
- Maaritetty suojus: ei mitään
Lisātarvikkeet:
(katso myos www.metabo.com)
Katso sivu 4.
A Tarratukikiekko (kiillotus- ja hiomatarvikkeiden kiinnitykseen)
B Tarrakiillotussieni, karkea (sään kuluttamien lakkojen killottamiseen)
C Tarrakiillotussieni, hieno (lakan kiillottamiseen)
D Tarrakiillotushuopa, hieno (maali- lakkapintojen, kirjometallen ja ruostumattomien peltilevyjen killottamiseen)
E Tarrakiinnyksellinen
lampaanvillakiillotuslaikka (sään kuluttamien
lakkojen kiillottamiseen)
F Tarrakiinnyksellä varustetu tartuntavälilaikka (kuperien pintojen tyostämseen)
G M 14 -sisakierteell' varustetu huopakiillotuslaikka
H Muoviset laikkaharjat Pintojen tyostoön, purseiden poistoon, hiontaan ja strukturointiin.
I Polynsuojasuodatin
Lisātarvikkeiden tāydellisen valikoiman lōydat osoitteesta www.metabo.com tai luettelosta.
12. Korjaus
Sahkötyokalujen korjaustöitä saavat suorittaa ainoastaan sahköalan ammattilaiset!
Vialissen verkkoliitantajohdon saa vaihtaa ainoastaan erityiseen, alkuperäiseen Metabon verkkoliitantajohtoon, joka on saatavilla Metabon huollosta.
SUOMlfi
Jos Metabo-sahkötyokalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.
Varaosaluettelot voit ladata osoitteesta www.metabo.com.
13. Ympäristönsuojelu
Noudata käytösta poistettujen koneiden, pakkausten ja lisātarvikkeiden ympräristóystavällista havittamista ja kierratysta koskevia kansallisia märäryksiä.
Pakkaismateriaalit on havitettavpaikallisia
maarayksià noudattaen niiden tunnisteiden
mukaisesti. Lisatietao loytyy oositteessa
ww.metabo.com kohdassa Asiakaspalvelu.
Vain EU-maille: Älä havitta sähkötyokaluja kotitalousjatteiden mukana! Sähko- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen taytantöönpanon mukaan kaytetyt sähkötyokalut on kerattävär erikseen ja toimitettava ymparistöa saastävään kierratykseen.
14. Tekniset tiedot
Silykset sivulla 3 annetuille tiedoille. Pidatamme oikeuden tekisen kehityksen vaatimien muutoksien tekemiseen. D_max =maks. pidikelautasen halkaisija M_t,max =maks. väantomomentti M=karan kierteet I=hiomakaran pituus n^* = kierrosluku kuormittamattomana (huippukierrosluku) nS =Tyhjakayntikierrosluku säätopyörän asennosta riippuen n_N^ = kierrosluku nimelliskuormitukssessa P_1 =nimellisottoteho P_2 =antoteho m=paino ilman verkkjohtoa Mittausarvot ilmoitettu EN 62841 mukaan.
Sujoausluokan II kone Vaihtovirta
- Runsasenergiaiset ja korkeataauiiset hairot voivat aiheuttaa kierrosluvun vaihteluita. Namä haviavat heti kun hairot ovat vaimtuneet.
Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat asianomaisia voimassa olevia standardeja).
Päastöarvot
Nämä arvot mahdollistavat sahkötyokalun
päästöjen arvioimisen ja erilaisten sahkötyokalujen
keskinäisen vertailun. Kulloisistakin
käytölosuhteista, sahkötyokalun tai terien
kunnosta riippuen todellinen kuormitus voi olla
kyseisiä arvoja suurempi tai pienempi. Ota
arvioinnissa huomioon työtauut ja vähäismän
kuormituksen jakots. Märätä nämä tekijat
huomioden arvioitjen arvojen perusteella
käytäjan suojaamiseen vaadittavat toimenpiteet
esim. työnjärestelyyn liittyvat toimenpiteet.
Ohuiden peltien tai muiden helposti tarsevien, laaja-alaisten tyokappaleiden hiominen voi johtaa huomattavasti korkeampaan kokonaismelupäastroon (jopa 15 dB) kuin ilmoitetut melupäastroarvot. Kyseisten tyokappaleiden aanisateily tulisi estaa mahdollisuuksien mukaan sopivilla toimenpiteillä, kuten painavien, joustavian vaimennuspatjojen kiinnittamisella. Myos melukuormituksen riskin arvointi sekasopivan kuulosuojaimen valinta on huomioitava suuremmalla melupäastollä.
Tärinän kokonaisarvo (kolmen suunnan vektorien summa), määritetty EN 62841 mukaan: a_h,P =värähtelyn sateilyarvo (kiillotus) a_h,DS =värähtelyarvo (pintahionta) K_h,P / K_h,DS = epävarmuus (värähtely)
Tyypillinen A-painotettu äinitaso:
LpA =aenen painetaso LwA =aenen tehotaso KpA, K_WA = epavarmuus
Käytössä melutasö voi ylltää 80 dB (A).
Käytä kuulosuojaimia!
