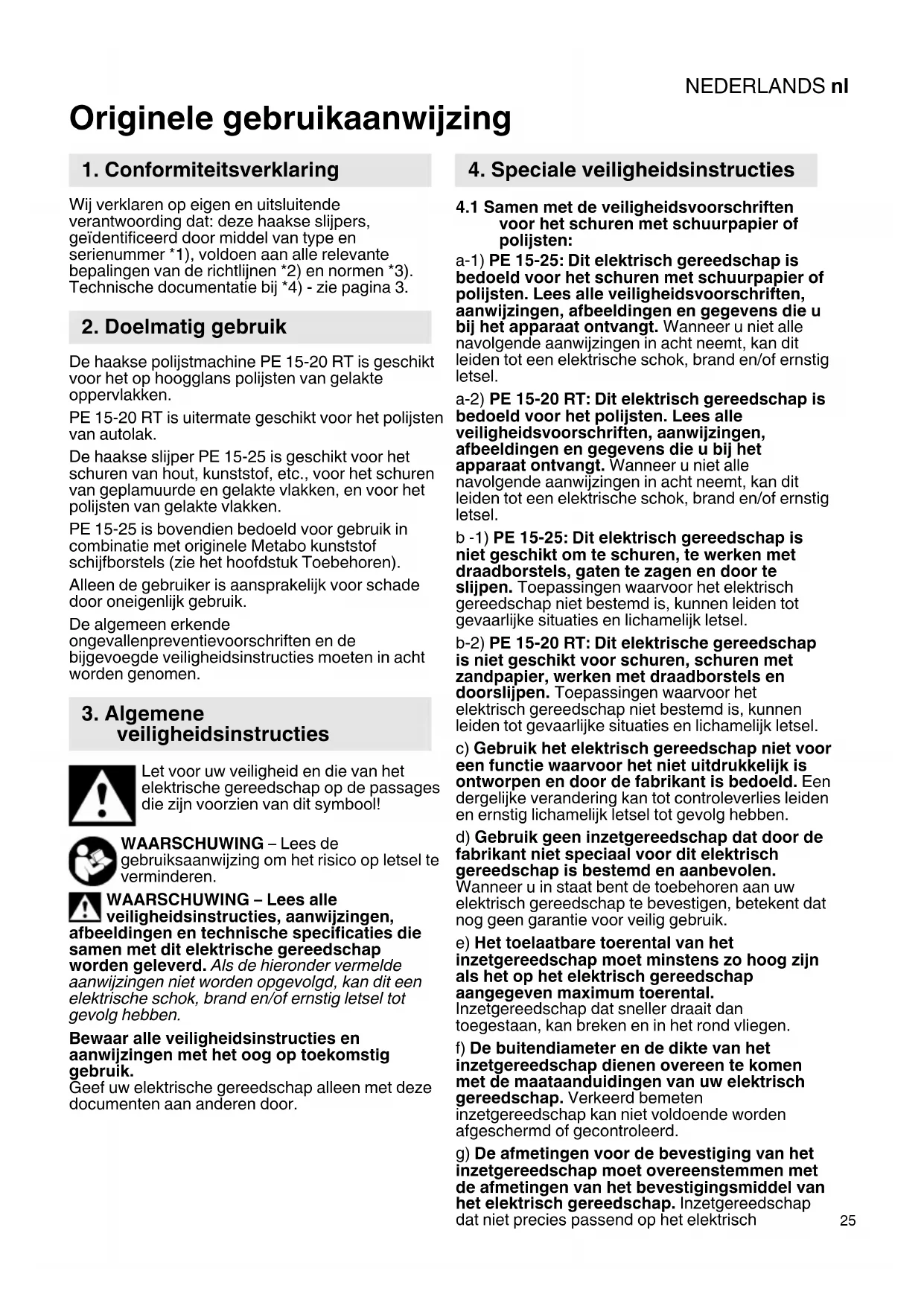

GEBRUIKSAANWIJZING PE 1525 METABO
nl Originele gebruikaanwijzing 25
Originele gebruikaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigena en uitsluitende verantwoording dat: deze haakse slijpers, geidentificerd door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.
De haakse polijstmachine PE 15-20 RT is geschikt voor het op hoogglans polijsten van gelakte oppervlakken.
PE 15-20 RT is uitermate geschikt voor het polijsten van autolak.
De haakse slijper PE 15-25 is geschikt voor het schuren van hout, kunststof, etc., voor het schuren van geplamuurde en gelakte vlakken, en voor het polijsten van gelakte vlakken.
PE 15-25 is bovendien bedoeld voor gebruik in combinatie met originele Metabo kunststof schijfborstels (zie het hoofdstuk Toebehoren).
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgebergde veiligheidsinstructies要去en in acht worden genomen.
3. Algemene veiligheidsinstructies
Let voor uw veilighheid en die van het elektrische gereedschap op de passages die+zijn voorzien van dit symbool!
WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen,eldingen en technische specificatiedie en met dit elektrische gereedschap den geleverd. Als de hieronder vermelde vijzingen Niet worden opgevolgd, kan dit een rische schok, brand en/of ernstig letsel tot Ig hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.
Geef uw elektrische gereedschap alleen met deze documenten aan anderen door.
4. Speciale veiligheidsinstructies
4.1 Samen met de veiligheidsvoorschriften voor het schuren met schuurpapier of polijsten:
a-1) PE 15-25: Dit elektrisch gereedschap is bedoeld voor het schuren met schuurpapier of polijsten. Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Wanner u Niet alle navolgende aanwijzingen in acht neemt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
a-2) PE 15-20 RT: Dit elektrisch gereedschap is bedoeld voor het polijsten. Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Wonneer u Niet alle navolgende aanwijzingen in acht neemt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
b-1) PE 15-25: Dit elektrisch gereedschap is nicht geschikt om te schuren, te werken met draadborstels, gaten te zagen en door te slijpen. Toepassingen waarvoor het elektrisch gereedschap Niet bestemd is,+kunnen leiden tot gevaarlijke situatuies en lichamelijk letsel.
b-2) PE 15-20 RT: Dit elektrische gereedschap is Niet geschikt voor schuren, schuren met zandpapier, werken met draadborstels en doorslijpen. Toepassenen waarvoort het elektrisch gereedschap Niet bestemd is,+kunnen leiden tot gevaarlijke situatuies en lichamelijk letsel.
c) Gebruik het elektrisch gereedschap Niet voor een functie waarvoor het Niet uitdrukkelijk is ontworpen en door de fabrikant is bedoeld. Een dergelijkke verandering kan tot controverlies leiden en ernstig lichamelijk letsel tot gevolg hebben.
d) Gebruik geen inzetgereedschap dat door de fabrikant Niet special voor dit elektrisch gereedschap is bestemd en aanbevolen.
Wonneer u in staat bent de toebehoren aan uw elektrisch gereedschap te bevestigen, betekent dat nog geen garantie voor veilig gebruik.
e) Het toelaatbare toenental van het inzetgereedschap moet minstens zo hoog+zijn als het op het elektrisch gereedschap aangegeven maximum toenental.
Inzetgereedschap dat sneller draait dan toegestaan, kan breken en in het rond vliegen.
f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.
g) De afmetingen voor de bevestiging van het inzetgereedschap moet overeenstemmen met de afmetingen van het bevestigingsmiddel van het elektrisch gereedschap. Inzetgereedschap dat Niet precies passend op het elektrisch
NEDERLANDSnl
gereedschap worden bevestigd, draaait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van de controle.
h) Gebruik geen beschadigd inzetgereedschap. Controller inzetgereedschap zoals slijpschijven voor ieder gebruik op aftsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrisch gereedschap of het inzetgereedschap valt, controller dan of het beschadigd is geraakt, of Gebruik onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebt gecontrolererd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzetgereedschap bijjenen en LAST het apparaat een minuut lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt normal gesproken gedurende deze testperiode.
i) Draag persoonlijke beschemmingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbeschemming, veiligheidshandschoenen of een special schort dat beschemming biedt gegenkleine slijp- en materiaaldeeltjes. Uw ogen dieren beschermd te worden gegen de rondvliegende deeltjes die bij verschillende toepassenen ontstaan. Stof- of adembeschemmingsmaskers dieren om het stof te filteren datijdens de werkzaamheden ontstaat. Wanner u lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd rakeen.
j) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient persoonlijke beschemmingsmiddelen te dragen. Brokstukken van het werkstuk of gebroken inzetgereedschap hunnen wegliegen en ook buiten het directe werkgebied letselveroorzaken.
k) Houd het elektrisch gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigencnetsnoer kan raken. Door het contact met een onder spanning staande leiding konnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.
I) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.
m) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u möglichk de controle over het elektrisch gereedschap kurz verliezen.
n) Laat het elektrisch gereedschap Niet draaien terwijl u het draagt. Door toe Vallig contact met het draaiende inzetgereedschap kan uw kleding worden gegren en kan het inzetgereedschap zich in uw lichaam boren.
o) Reinig regelmatig de ventilationsleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
p) Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Door vonden zonden deze materialen vlam konnen vatten.
q) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig�n. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.
4.2 Veiligheidsinstructies met het oog op terugslag
Een terugslag is een plotselinge reactie die optreedt wanner draaiend inzetgereedschap zoals een schuurschijf, steunschijf, draadborstel enz. blokkeert of blijft haken. Wanner het draaiende inzetgereedschap blijft haken of blokkeert, worden het onmiddelijk stoppezet. Door blokkenen of haken worden het elektrisch gereedschap ongecontroleerd, gegen de draairichting van het inzetgereedschap in, op deplaats van de blokkering versneld.
Wanner er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalid in het werkstuk, vastraken, met uitbreken van de schuurschijf of een terugslag als möglich gevolg. De schuurschijf beweegt zich dan maarlichting van de bediener, afhankelijk van de draairichting van de schijf bij deplaats van de blokkering. Hierbij kunnen slijpschijven ook breken.
Een terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde werkomstandigheden. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.
a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kurz opvangen. Gebruik, indien aanwezig,.altijd de extra grep om op volle toeren een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte voorzorgsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom nicht met uw lichaam binnen het gebied waarin het elektrisch gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrisch gereedschap gegen de bewegingsrichting van de slijpschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Voorkom dat het inzetgereedschap gegen het werkstuk springt en blijft haken. Het roterende inzetgereedschap heeft de neiging om te blijven haken bij hoeken, scherpe randen of als het terugspringt. Dit leidt tot verlies van contrôle of een terugslag.
e) Gebruik geen kettingzaagblad voor het zagen van hout, geen gesegmenteerde diamantdoorslijpschijf met een segmentafstand van meer dan 10mm of een gekarteld zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag en verlies van controle.
4.3 Alleen voor de PE 15-25: Speciale veiligheidsvoorschriften voor het schuren met schuurpapier:
a) Gebruik schuurbladen met de juiste afmetingen en neem de informatatie van de fabrikant in acht wat betreft de keuze van de schuurbladen. Schuurbladen die over de steunsjij uitsteken können letsel veroorzaken en leiden tot het vasthaken of scheuren van de schuurbladen of een terugslag.
4.4 Speciale veiligheidsinstrumentes voor het polijsten:
a) Laat geen losse onderdelen van de polijstkap toe, met name geen bevestigingskoorden. Berg de bevestigingskoorden op of kort ze in. Uw vingers hunnen door losse, meedraaiende bevestigingskoorden worden gesakt of de koorden hunnen in het werkstuk vast raken.
Voorzichtig: het werkstuk kanijdens het polijsten warm worden!
4.5 Overige veiligheidsinstructies:
WAARSCHUWING - Draag alttijd een veiligheidsbril.
Draag gehoorbescherming.
WAARSCHUWING - Het elektrisch gereedschap alsd met beide handengebruiken.
Maak gebruik van elastische tussenlagen, wanneer\ deze bij het slijpmiddel ter beschikking gesteld\ worden en vereist+zijn.
Neem de informatatie van de fabrikant van het gereedschap of het toebehoor in acht!
Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.
Zorg ervoor dat het inzetgereedschap volgens de aanwijzingen van de producent is aangebracht.
Nadat de machine is uitgeschakeld, loopt het gereedschap na.
Gebruik geen geschienen reduceerbussen of adapters om gereedschap met een große opening passend te make.
Het werkstuk dient stevig te liggen en beveiligd te zichen gegen weggliden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.
Wordt er inzetgereedschap met schroefdraadinzet gebrukt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap nicht raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap要去 bij de schroefdraad op de spindel passen. Zie voor de lengte en de schroefdraad van de spindel pagina 3 en hoofdstuk 14. Technische gegevens.
Het gebruik van een geschikte stationaire afzuiginstallatie wordt aanbevolen. Schakel algijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine. Wanner de haakse slijper door de aardlekschakelaar isuitgeschakeld, moet de machine worden gecontroleerd en gereinigd. Zie hoofdstuk 9. Reiniging.
Zorg ervoor, dat bij het werken onder stoffige omstandigheden de ventilatieopengen vrij়. Mocht het nodig় om het stof te verwijderen, scheid dan eerst het elektrisch gereedschap van het elektriciteitsnet (gebruik Niet-metalen voorwerpen) en voorkom beschadiging van interne delen.
Beschadigde, onronde resp. trillende gereedschappen moot nicht gebrukt worden.
De stekker uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.
Een beschadigd of gebarsten extra handgreep, dient eerst te worden verrangen. De machine nicht gebruiken indien de extra handgreep defect is.
Een beschadigde of gebarsten handbescherming dient te worden verrangen. Indien de handbescherming defect is de machine nicht gebruiken.
Gebruik alleen het in hoofdstuk 11.genoemde inzetgereedschap. Bij dit gebruik is een beschemkap Niet dwingend voorgeschreven. Gebruik geen lamellenschuurschijf.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:
- lood van loodhoudende verf,
-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om deblootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die
NEDERLANDSnl
specialzijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw material, personeel, toepassing en locatie (bijv. arbeitsveiligheidsbepalingen, afvoer).
Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.
Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiig.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
- een afzuinstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
5. Overzicht
Zie pagina 2.
1 Spindelvastzetknop
2 Schakelschuif voor het in-/uitschakelen
3 Handgreep
4 Stelknop voor de toerentalinstelling
5 Elektronische signaalindicatie *
6 Stofbeschermingsfilter
7 Extra beugel-handgreep*
8 Vleugelschroeven van de extra beugelhandgreep*
9 Vergrendelschijven van de extra beugelhandgreep*
10 Schroefgaten van de aandrijfkast
11 Extra handgreep *
12 Vastzetknop
13 Drukschakelaar
- afhankelijk van de uitrusting/niet in de leveringsomvang
6. Ingebruikname
Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning met de spanning overeenkomt.
Schakel aktijd een aardlekschakelaar (RCD) met een max. inschakelstroom van 30 mA
voordemachine.
De haakse slijper alkijd met beiden handen aan de handgrepen geleiden.
6.1 PE 15-20 RT: Extra handgreep aanbrengen
Alleen met de gemonteerde extra handgreep (11) werken! De extra handgreep stevig
inschroeven aan de linker- of rechterkant van de machine.
6.2 PE 15-25: extra beugel-handgreep aanbrengen
Alleen met de gemonteerde extra beugelhandgreep (7) werken! De extra beugel
handgreep zoals aangegeven monteren (zie afbeelding A, pagina 2).
- Vergrendelschijven (9) links en rechts op de aandrijfkastplaatsen.
- Extra beugel-handgreep (7) aan de aandrijfkast aanbrengen.
Vleugelschroeven (8) links en rechts in de extra beugel-handgreep (7) steken enlicht vastschroeven.
Gewenste hoek van de extra beugel-handgreep (7) instellen. - Vleugelschroeven (8) links en rechts stevig met de hand vastdraaien.
6.3 Stofbeschermingsfilter (afhankelijk van de uitvoering)
Montage zie pagina 2, afb. B.
Reinig de stofbeschemingsfilter regelmatig.
Zie hoofdstuk 9. Reiniging.
7. Aanbrengen van het gereedschap
Spindelvastzetknop (1) alleen bij stilstaande spindel indrukken!
Spindel vastzetten
De spindelvastzetknop (1) indrukken en de spindel met de hand draaien tot de spindelvastzetknop hoorbaar inklikt.

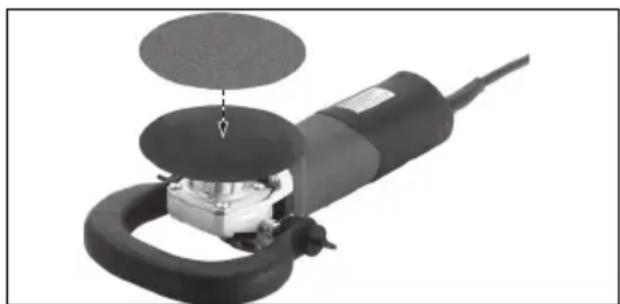

7.1 Rubber schuurplateau en schuurpapier aanbrengen
Alleen spanmoeren gebruiken die meegeleverd zijn met het rubber
schuurplateau!
Het rubber schuurplateau volgens de afbeelding op de spindel plaatsen. Het schuurpapier met de bijbehorende spanmoer van het rubber schuurplateau vastschroeven. Spindel vastzetten.
Het schuurpapier met het rubber schuurplateau met de hand rechtsom vastdraaien.
Losdraaien met de hand of eventueel met een pensleutel.
8. Gebruik
8.1 Toerental instellen
Met de stelknop (4) kan het toerental vooraf worden ingesteld en traploos worden veranderd.
De VTC-elektronica maakt materiaalgericht werkeneen een vrijwel constant toerental möglichk, ookonder belasting.
8.2 In-/uitschakelen
Eerst inschakelen, dan het inzetgereedschap aan het werkstuk bewegen.
Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij het in- en uitschakelen要去 erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine bevindt. De machine na het uitschakelen pas wegleggen wonneer de motor tot stilstand is gekomen.
Bij continue inschakeling draait de machine verder wonneer hij uit de hand worden getrokken. Houd de machine daarom.altijd met beiden handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

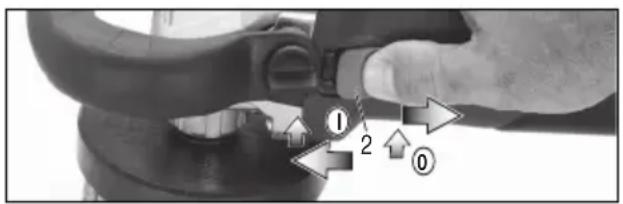

PE 15-25:
Inschakelen: Schakelschuif (2) waar voren schuiven. Voor een continue inschakelingervolgensaar beneden klappen tot hij vast klikt.
Uitschakelen: Op hetijkenste uiteinde van de schakelschuif (2) drukken en loslaten.

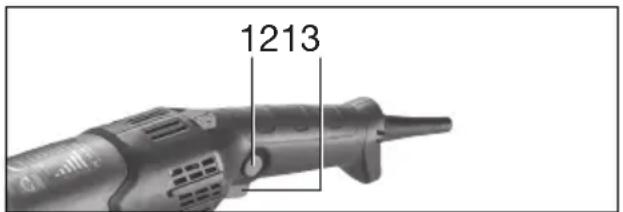

PE 15-20 RT:
Inschakelen, toerental: Drukschakelaar (13) drukken.
Het toerental kan worden veranderd door de drukschakelaar in te drukken.
Uitschakelen: Om uit te schakelen de drukschakelaar (13) loslaten.
Continue inschakeling: Bij ingedrukte drukschakelaar (13) de vergrendelknop (12) indrukken en de drukschakelaar loslaten. Om de machine uit te schakelen de drukschakelaar (13) opnieuw indrukken en weeer loslaten.
8.3 Tips voor het werk
Polijsten:
Aan het begin van het polijsten worden begonnen met een laag toerental, grof polijstmiddel en lamsvacht resp. een grove spons.
Daarna wordt het toerental verhoogd, een doorsnee-polijstkorreling en een doorsnee spons gebruikt.
Voor de finish (hoogglans polijsten) worden gebruik gemaatk van een hoop toerental evenals van het fijnst möglichke polijstmiddel en de fijnst möglichke spons.
Er wordt kruiselings gepolijst. Dat wil zeggen van links maar rechts en daarna nog een keer van boven maar beneden. Hierbij moet u erop letten, Niet te lang op een plek te blijven, aangezien het oppervlak warm kan worden en het oppervlak hierdoor eventueel beschadigd kan raken.
Schuren met schuurpapier (niet PE 15-20 RT): De machine matig aandrukken en over het oppervlak geen- en wee bewegen, zodat het werkstukoppervlak Niet te heet worden.
9. Reiniging
Tijdens de bewerking{kunnen deeltjes in de behuizing van het elektrisch gereedschap binnendringen.Dit heeft invloed op de koeling van het elektrisch gereedschap.Geleidende afzettingen kuren invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gevarenveroorzaken.
Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achefterste luchtseluven uit te zuigen of met droge lucht uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag een veiligheidsbril en geschikt stofmasker. Zorg bij het uitblazen voor geschikte afzuiging.
Reiniging van het stofbeschermingsfilter:
Als er te veel stof in het stofbeschemingsfilter zit, worden de koeling van de motor gereduceerd, waardoor de motor oververhit kan raken en beschadigd worden! Reinig het stofbeschemingsfilter regelmatig, vaak en grondig door alles schoon te zuigen of af te vegen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact of haal het stofbeschemingsfilter eruit. Draag hierbij een veiligheidsbril en geschikt stofmasker. Zorg bij het uitblazen voor geschikte afzuiging.
10. Storingen verhelpen
PE 15-25:
De elektronische signalweergave (5) brandt en het belastingstoerental neemt af. De machine worden te zwaar belast! De
machine onbelast latent lopen tot de elektronische signalaweergave uitgaat.
PE 15-20 RT, PE 15-25:
De machine loopt nicht. De elektronische signaalindicatie (5) knippert. De
herstartbeveiliging is geactiveerd. Wordt de stekker in het stopcontact gestoken wonneer de machine ingeschakeld is of is de stroomtoevoer na een onderbreking weehersteld, dan start de machine Niet. De machine uit- en weeinschakelen.
11. Toebehoren
Gebruik alleen origineel Metabo toebehoor.
Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.
Gebruik altijd het voor de taak geschikt inzetgereedschap en de voorgeschreveen
beschemkap. Zie pagina 4. (De afbeeldingen dieren als voorbeeld).
Taak: schuren met schuurpapier / Oppervlakken structureren met originele kunststof schijfborstels van Metabo
-Inzetgereedschap: slijpschijven voor schuurbladen of kunststof schijfborstels
- voorgeschreveu beschemmkap: geen
Taak: polijsten
- Inzetgereedschap: polijsttoebehoren
- voorgeschreveu beschermkap: geen
Toebehoren:
(zie ook www.metabo.com)
Zie pagina 4.
A Schuurplateau met klithechting (voor opname van polijst- en schuurtoebehoort)
B Polijstspons met klithechting, grof (voort het beginnend polijsten van verweerde lak)
C Polijstspons met klithechting, fijn (voor het polijsten van lak)
D Polijstvilt met klithechting, zacht (voor het polijsten van lak, non-ferrometaal en platen van edelstaal)
E Lamsvacht-polijtschijf met klithechting (voor het polijsten van verweerde lak)
F Hechttussenschijf met klithechting (voor het bewerken van gewelfde vlakken)
G Viltpolijstschijf met binnenschroefdraad M 14
H Kunststof schijfborstels Voor het bewerken, ontbramen, schuren en structureren van oppervlakken.
I Stofbeschermingsfilter
Complet toebehorenprogramma, zie www.metabo.com of de catalogus.
12. Reparatie
Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
ricien worden uitgevoerd!
Een defecte stroomkabel mag alleen worden verrangen door een speciale, originele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service.
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.
Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.
Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service
Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/
EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dient oud elektrisch gereedschap geschienen te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd.
Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehonden.
D_max =maximale diameter van het rubber schuurplateau
M_t, = maximaal draaimoment
M =schroefdraad spindel
I =lenge van de schuurspindel
n^ = onbelast toerental (hoogste toerental)
n_ =onbelast toerental afhankelijk van de positie van de stelknop
n_N^ = toerental bij nominale belasting
P1 =nominal vermogen
P2 =afgegebenvermogen
m = gewicht zonder stroomkabel
Meetgegevens vastgesteld volgens de norm EN 62841.
machine van beveiligingsklasse II
Wisselstroom
- Energierijke hoogfrequente storingen können schommelingen in het toerental veroorzaken. Deze verdwijnen waar zodia de storingen afgenomen zich.
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
A Emissiewaarden
Deze waarden makeen een beordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Het slijpen van dunplaatstaal of andere snel trillende werkstukken met een groot oppervlak kan leiden tot een aanzienlijk hogere totale geluidsemissie (tot 15 dB) dan de opgegeven geluidsemissiewaarden. Bij dergelijk werkstukken dient door middel van geschikte maatregelen zoals het aanbrengen van zware, flexibele dampingsmatten, de geluidsemissie zoveel möglich te worden voorkomen. Ook bij de risicobeoordeling en de keuze van de geschikte gehoorbescherming moet er rekening worden gehonden met de verhoogde geluidsemissie.
Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 62841:
a_h,P = trillingsemissiewaarde (polijsten) a_h,DS = trillingsemissiewaarde (oppervlakken schuren) K_h,P/K_h,DS= onzekerheid (trilling)
Typisch A-gekwaliffeerd geluidsniveau:
LpA =geluidsdrukniveauu LwA =geluidsvermogensniveauu KpA, KwA =onzekerheid
Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.
