PW 345C - Tvättmaskin HUSQVARNA - Gratis bruksanvisning och manual

Produkttyp	Hushålls högtryckstvätt
Märke	Husqvarna
Modell	PW 345C
Avsedd användning	Utvändig hushållsrengöring i vertikalt läge
Strömförsörjning	Anslutning till elnätet via strömkabel
Arbetstryck	Varierar beroende på inställning
Vattenkälla	Anslutning till dricksvattennät eller sug (tank, flod, sjö)
Rengöringsmedel	Endast Husqvarna rengöringsmedel
Säkerhetsanordningar	Automatiskt avtryckarstopp, handtagslås, termiskt skydd, hydraulisk säkerhetsventil
Elsäkerhet	Jordfelsbrytare (30 mA) rekommenderas
Driftstemperatur	Över 0°C (använd inte frusen)
Maximal slanglängd	10 till 25 meter, diameter ½ tum
Underhåll av användaren	Tömning efter användning, inspektion före start, regelbunden rengöring
Förvaring	Frostfritt, horisontellt på baksidan, kabel och slang upprullade
Reparationsbarhet	Använd originaldelar från Husqvarna, reparation av auktoriserad verkstad
Kompatibla tillbehör	Slangar, kopplingar och högtryckskopplingar rekommenderade av Husqvarna
Ljudnivå	Hörselskydd rekommenderas
Personlig skyddsutrustning	Säkerhetsskor, andningsskydd, skyddsglasögon, skyddskläder
Efterlevnadsländer	CENELEC och icke-CENELEC (enligt version)
Avfallshantering	Kasta inte med hushållsavfall, återvinn via insamlingsplatser

Vanliga frågor - PW 345C HUSQVARNA

Kan jag använda ett annat rengöringsmedel än Husqvarna?

Nej, användning av andra rengöringsmedel kan påverka maskinens tillförlitlighet och ogiltigförklara garantin. Använd endast rengöringsmedel från märket Husqvarna.

Hur startar jag maskinen efter en lång förvaringsperiod?

Före användning, inspektera maskinen och utrustningen för att kontrollera att det inte finns några skador. Följ underhållsanvisningarna i manualen. Om maskinen inte startar, se felsökningsguiden på webbplatsen www.husqvarna.com.

Vad gör jag om maskinen överhettas och stannar?

Det termiska skyddet stänger av strömmen vid överhettning. Låt maskinen svalna helt innan du startar den igen. Kontrollera att luftintaget inte är blockerat.

Kan jag ansluta maskinen till en icke-dricksvattenkälla?

Ja, du kan använda regnvattentankar, floder, sjöar eller cisterner i sugmod. Se illustrationerna i avsnitt C i manualen för anslutning.

Hur underhåller jag maskinen efter varje användning?

Stäng av maskinen, töm vatten ur maskinen och tillbehör för att undvika frost, koppla bort kabeln och vattenslangen, rulla sedan ihop dem noggrant. Förvara maskinen frostfritt.

Vad gör jag om högtrycksstrålen inte fungerar korrekt?

Kontrollera att avtryckaren är ordentligt intryckt, att slangen inte är vikt och att vattentillförseln är öppen. Om problemet kvarstår, se diagnoseschemat i manualen eller kontakta en auktoriserad Husqvarna-verkstad.

Kan jag använda en förlängningssladd?

Ja, men den måste vara anpassad för utomhusbruk, med en anslutning som hålls torr och minst 60 mm från marken. Använd en kabelvinda om möjligt.

Är det farligt att rikta strålen mot människor eller djur?

Ja, högtrycksstrålen kan orsaka allvarliga skador. Rikta aldrig strålen mot människor, djur, spänningsförande elektrisk utrustning eller mot själva maskinen.

Hur parkopplar jag avtryckarhandtaget på R-modeller?

Efter att batteriet satts in har du 2 minuter på dig att parkoppla. Följ illustrationerna D1 till D3 i manualen. Om parkopplingen misslyckas, upprepa proceduren enligt instruktionerna.

Var kan jag hitta reservdelar?

Använd endast rekommenderade originaldelar från Husqvarna. Kontakta en auktoriserad återförsäljare eller besök webbplatsen www.husqvarna.com för att hitta en reparationsverkstad.

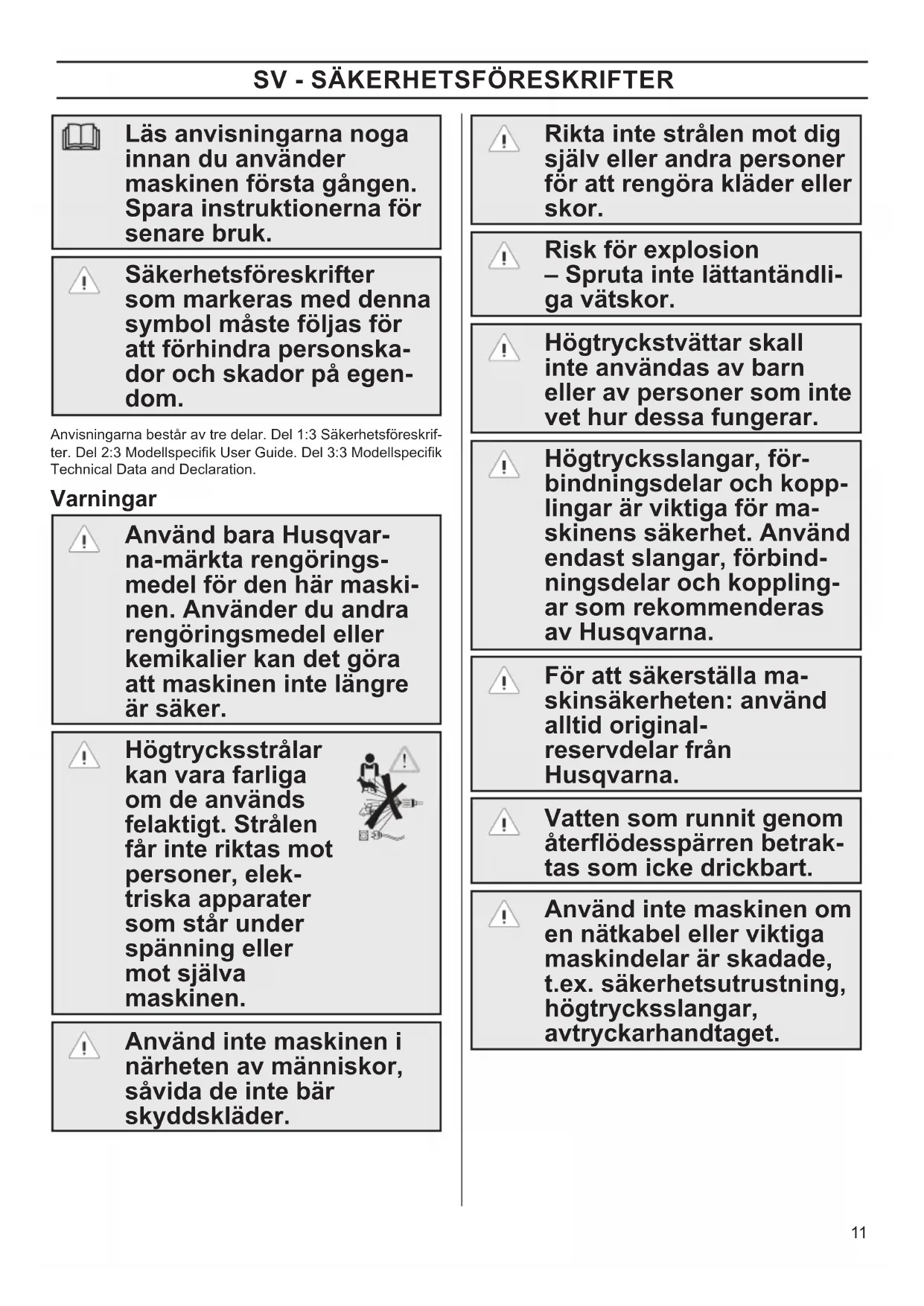

BRUKSANVISNING PW 345C HUSQVARNA

Läs anvisningarna noga innan du använder maskinen första gången. Spara instruktionerna för senare bruk.

Säkerhetsföreskrifter som markeras med denna symbol måste följas för att förhindra personskador och skador på egendom.

Anvisningarna består av tre delar. Del 1:3 Säkerhetsföreskrifter. Del 2:3 Modellspecifik User Guide. Del 3:3 Modellspecifik Technical Data and Declaration.

Varningar

Använd bara Husqvarna-märkta rengöringsmedel för den här maskinen. Använder du andra rengöringsmedel eller kemikalier kan det göra att maskinen inte längre är säker.

Högtrycksstrålar kan vara farliga om de används felaktigt. Strålen får inte riktas mot personer, elektriska apparater som står under spänning eller mot själva maskinen.

Använd inte maskinen i närheten av människor, såvida de inte bär skyddskläder.

Rikta inte strålen mot dig själv eller andra personer för att rengöra kläder eller skor.

Risk för explosion – Spruta inte lättantändliga vätskor.

Högtryckstvättar skall inte användas av barn eller av personer som inte vet hur dessa fungerar.

Högtrycksslangar, för- bindningsdelar och koppl- lingar är viktiga för ma- skinens säkerhet. Använd endast slangar, förbind- ningsdelar och koppling- ar som rekommenderas av Husqvarna.

För att säkerställa ma- skinsäkerheten: använd alltid original- reservdelar från Husqvarna.

Vatten som runnit genom återflödesspärren betraktas som icke drickbart.

Använd inte maskinen om en nätkabel eller viktiga maskindelar är skadade, t.ex. säkerhetsutrustning, högtrycksslangar, avtryckarhandtaget.

Bristfälliga förlängningskablar kan vara farliga. Om man använder förlängningskabel ska denna vara avsedd för utomhusbruk och kontakterna ska hållas torra och inte ligga direkt på marken. Detta kan genomföras med hjälp av kabelvinda, som ser till att uttaget är minst 60 mm över marken.

Stäng av och dra ur stick- kontakten om maskinen ska lämnas utan uppsikt, efter avslutad användning eller för att växla över till annan funktion. Det samma gäller för repara- tion och underhåll.

När man använder hög- tryckstvätt kan det bildas aerosoler. Det kan vara skadligt för hälsan att andas in aerosoler. Använd en andningsmask av klass FFP 2 eller motsvarande, beroende på rengöringsmiljön.

Avsedd användning och Ansvarsvillkor

Modellserierna 100, 200, 300 och 400 är endast avsedda för hemmabruk, i upprätt position. Alla annan användning betraktas som felaktig.

En högtryckstvätt arbetar med olika trycknivåer och olika rengöringsmedel för olika typer av rengöring. Följ alltid anvisningar för användning, nödfall och avyttring som anges på rengöringsbehållaren.

Använd inte maskinen vid temperaturer under 0 °C. Starta aldrig en frusen maskin, använd aldrig maskinen inomhus och täck aldrig över den under användning. Detta betraktas som felaktig användning. Att använda fel tryck, rengöringsmedel och/eller tillbehör kan orsaka skador på maskinen,

ytor, material och enheter. Allt ovanstående betraktas som felaktig användning. Husqvarna åtar sig inget ansvar för skador som uppkommer av felaktig användning. På vår webbsida, www.husqvarna.com, finns ytterligare anvisningar och information om användning, nödsituationer och avfalls-hantering.

Säkerhetsutrustning och hur den fungerar

När man släpper spolhandtagets avtryckare stängs maskinen av automatiskt. Maskinen startar igen när man trycker in avtryckaren. Spolhandtaget är utrustat med en spärr. När spärrhaken aktiveras kan spolhandtaget inte användas. Maskinen är utrustad med ett automatiskt, självåterställande termoskydd. Om maskinen överhettas slår termosäkringen från strömförsörjningen. Om detta händer, låt maskinen svalna. En inbyggd hydraulisk säkerhetsventil skyddar systemet från att överbelastas.

Varning

Elanslutningen måste utföras av en behörig elektriker och uppfylla IEC 60364-1. Maskinens strömförsörjning ska endera inkludera en jordfelsbrytare som bryter strömförsörjningen om läckageström till jord överstiger 30 mA under 30 ms eller en enhet som säkerställer jordanslutningen.

Använd startmotor/tröga säkringar med C- eller D-egenskaper i enlighet med IEC 898-1, eller IEC 947-2, eller motsvarande icke IEC-standard.

Om el-kabeln skadas ska den, för att undvika fara, bytas ut av en behörig Husqvarna-reparatör eller motsvarande.

Man behöver inte vidta åtgärder på maskiner märkta med dubbel spänning och frekvens.

Håll alltid barn under uppsikt så att de inte leker med maskinen.

Operatören eller någon annan i närheten av rengöringsplatsen ska se till att skydda sig från att träffas av smuts/skräp som lossnar under användning av maskinen.

Använd alltid säkerhetsskor, andningsskydd, hörselskydd, skyddsglasögon och skyddskläder när maskinen används.

Det högtryck som maskinen skapar utgör en fara. Håll spolröret i ett stadigt grepp med båda händerna. Under drift kan spolröret påverkas av "kickback"-krafter.

Se DEL 3:3 för information om "kickback-kraft".

Under transport: Placera maskinen liggande horisontellt på rygg och spänn fast den med remmar.

Gäller för modell PW 235R

Batterier får inte kastas tillsammans med hushållssoporna utan måste hämtas separat i enlighet med lokala lagar och förordningar.

CENELEC-länder

(AT, BE, BG, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, ML, MT, NL, NO, PL, PT, RO, ES, SK, SI, SE, CH, TR, GB)

Maskinen kan användas av personer med nedsatt fysisk, sensorisk

eller mental förmåga eller personer med bristande erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av maskinen och förstår de risker användandet medför.

Barn ska övervakas för att säkerställa att de inte leker med apparaten.

Rengöring och underhåll får inte utföras av barn utan tillsyn.

Utanför CENELEC-länder

• Maskinen är inte avsedd för användning av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller personer med bristande erfarenhet och kunskap.
• Barn ska övervakas för att garantera att de inte leker med apparaten.

Del 2:3

Del 2:3 ger en allmän översikt över maskinen och dess driftelement, här finns även illustrerade avsnitt rörande förberedelser, användning, vattenanslutning, förvaring och underhåll.

A Uppackning och förberedelse för användning

Följ anvisningarna i A.

B Anslutning till dricksvattenanslutning

Högtryckstvättar bör inte anslutas till dricksvattennätet. Kontrollera alltid nationella bestämmelser innan maskinen ansluts till dricksvattennätet, vid behov ska man använda en återflödesspärr.

Använd en 1/2-tum trädgårdsslang som är 10-25 m lång.

Följ illustrationerna i B.

C Anslutning till andra vattenkällor

Maskinen kan t.ex. anslutas till ett regnvattenkärl, bäck, sjö eller vattencistern etc. och användas med sugläge. Följ illustrationerna i C.

D Hopkoppling av spolhandtag och maskin

Endast R-modellerna. Efter att batteriet förts in, D1, har man två (2) minuter på sig att koppla samman spolhandtaget och maskinen. Lampan blinkar orange när handtaget söker efter maskinen. När hopkoppling utförts slutar lampan att blinka. Följ illustrationerna D2. Om hopkopplingen avbryts, utför hopkoppling enligt illustrationerna D3. Effektstyrningen indikeras via grön lampa, se illustration D5.

E Lämna maskinen utan uppsikt > 5 min.

Se säkerhetsföreskrifterna. Följ illustrationerna i E.

F Efter användning och förvaring

Efter användning ska man alltid:

• Stänga av maskinen.
• Tömma maskinen och tillbehör på vatten för att undvika frostskador.
• Ta bort kontakten från vägg uttaget.
• Koppla bort vattenanslutningen.
• Rulla upp elkabeln och högtrycksslangen – detta för at undvika skador på kabel, kontakt, högtrycksslang och anslutningar.

Platsen där maskinen ska förvaras ska vara frostfri. Följ illustrationerna i F.

G Underhåll, inspektion och reparation

Innan man startar maskinen efter en längre tids förvaring ska man utföra underhåll.

Innan maskinen används, kontrollera att maskin och tillbehör inte är skadade. Vid skador ska man följa nedanstående varningar.

Utför endast det underhåll som beskrivs i bruksanvisningen. Om maskinen inte startar eller om den stannar, pulserar, trycket varierar, motorn brummar, säkringen går eller inget vatten kommer ut, se Felsökningstabellen på webbsidan www.husqvarna.com. Alla reparationer ska utföras av behörig Husqvarna-verkstad och med originalreservdelar från Husqvarna.

Underhåll ska utföras enligt illustrationerna i G.

FI - TURVAOHJEET

SV - Utrustning märkt med den överkorsade soptunnan symbolen anger att förbrukade elektriska och elektroniska produkter inte ska kasseras tillsammans med osorterat hushållsavfall. För att undvika negativa effekter på människors hälsa och miljön utrustningen måste samlas in separat på de utsedda insamlingsställen. Användare av elektrisk och elektronisk hushållsutrustning måste använda de kommunala insamlingssystemen. Observera att kommersiellt använda elektrisk och elektronisk utrustning får inte kastas i systemen kommunala uppsamlings. Vi kommer att vara glada att informera dig om lämpliga alternativ avfallshantering.
