Produkto tipas	Buitinis aukšto slėgio valiklis
Prekės ženklas	Husqvarna
Modelis	PW 345C
Numatyta paskirtis	Buitinis išorės valymas vertikalioje padėtyje
Maitinimas elektra	Prijungimas prie tinklo per maitinimo laidą
Darbinis slėgis	Kintamas pagal nustatymą
Vandens šaltinis	Prijungimas prie geriamojo vandens tinklo arba siurbimas (rezervuaras, upė, ežeras)
Valiklis	Tik Husqvarna valikliai
Saugos įtaisai	Automatinis gaiduko stabdymas, rankenos užrakinimas, terminė apsauga, hidraulinis saugos vožtuvas
Elektros apsauga	Rekomenduojama liekamosios srovės įtaisas (30 mA)
Darbinė temperatūra	Virš 0°C (negalima naudoti sušalusį)
Maksimalus žarnos ilgis	10-25 metrai, ½ colio skersmuo
Vartotojo priežiūra	Ištuštinti po naudojimo, patikrinti prieš paleidimą, reguliariai valyti
Laikymas	Apsaugota nuo šalčio, horizontaliai ant nugaros, susuktas laidas ir žarna
Remonto galimybė	Naudokite originalias Husqvarna dalis, remontą atlikite įgaliotame servise
Suderinami priedai	Husqvarna rekomenduojamos žarnos, jungtys ir aukšto slėgio movos
Triukšmo lygis	Rekomenduojama dėvėti klausos apsaugą
Asmeninės apsaugos priemonės	Apsauginiai batai, respiratorius, akiniai, apsauginiai drabužiai
Atitikties šalis	CENELEC ir ne CENELEC (pagal versiją)
Išmetimas	Neišmesti su buitinėmis atliekomis, perdirbti per surinkimo punktus

Dažnai užduodami klausimai - PW 345C HUSQVARNA

Ar galiu naudoti ne Husqvarna valiklį?

Ne, kitų valiklių naudojimas gali paveikti mašinos patikimumą ir panaikinti garantiją. Naudokite tik Husqvarna prekės ženklo valiklius.

Kaip paleisti mašiną po ilgo laikymo?

Prieš naudojimą patikrinkite mašiną ir įrangą, ar nėra pažeidimų. Laikykitės priežiūros instrukcijų, pateiktų vadove. Jei mašina neužsiveda, žiūrėkite trikčių šalinimo vadovą svetainėje www.husqvarna.com.

Ką daryti, jei mašina perkaista ir sustoja?

Terminė apsauga išjungia maitinimą perkaitimo atveju. Leiskite mašinai visiškai atvėsti prieš vėl paleidžiant. Patikrinkite, ar neužsikimšusi oro įleidimo anga.

Ar galiu prijungti mašiną prie negeriamo vandens šaltinio?

Taip, galite naudoti lietaus vandens talpyklas, upes, ežerus ar cisternas siurbimo režimu. Žiūrėkite vadovo C dalies iliustracijas dėl prijungimo.

Kaip prižiūrėti mašiną po kiekvieno naudojimo?

Išjunkite mašiną, išpilkite vandenį iš mašinos ir priedų, kad išvengtumėte užšalimo, atjunkite laidą ir vandens žarną, tada atsargiai juos susukite. Laikykite mašiną apsaugotą nuo šalčio.

Ką daryti, jei aukšto slėgio srovė neveikia tinkamai?

Patikrinkite, ar gaidukas tinkamai paspaustas, ar žarna nesusilenkusi ir ar vandens tiekimas atidarytas. Jei problema išlieka, žiūrėkite diagnostikos schemą vadove arba kreipkitės į įgaliotą Husqvarna servisą.

Ar galiu naudoti elektrinį ilginimo laidą?

Taip, tačiau jis turi būti tinkamas naudoti lauke, jungtis laikoma sausoje vietoje ir bent 60 mm nuo žemės. Jei įmanoma, naudokite kabelio būgną.

Ar pavojinga nukreipti srovę į žmones ar gyvūnus?

Taip, aukšto slėgio srovė gali sunkiai sužeisti. Niekada nenukreipkite srovės į žmones, gyvūnus, įtampingą elektros įrangą ar į pačią mašiną.

Kaip susieti gaiduko rankeną ant R modelių?

Įdėjus bateriją, turite 2 minutes susiejimui. Sekite vadovo iliustracijas D1-D3. Jei susiejimas nepavyksta, pakartokite procedūrą pagal instrukcijas.

Kur galiu rasti atsargines dalis?

Naudokite tik rekomenduojamas originalias Husqvarna dalis. Kreipkitės į įgaliotą atstovą arba apsilankykite svetainėje www.husqvarna.com, kad rastumėte remonto dirbtuvę.

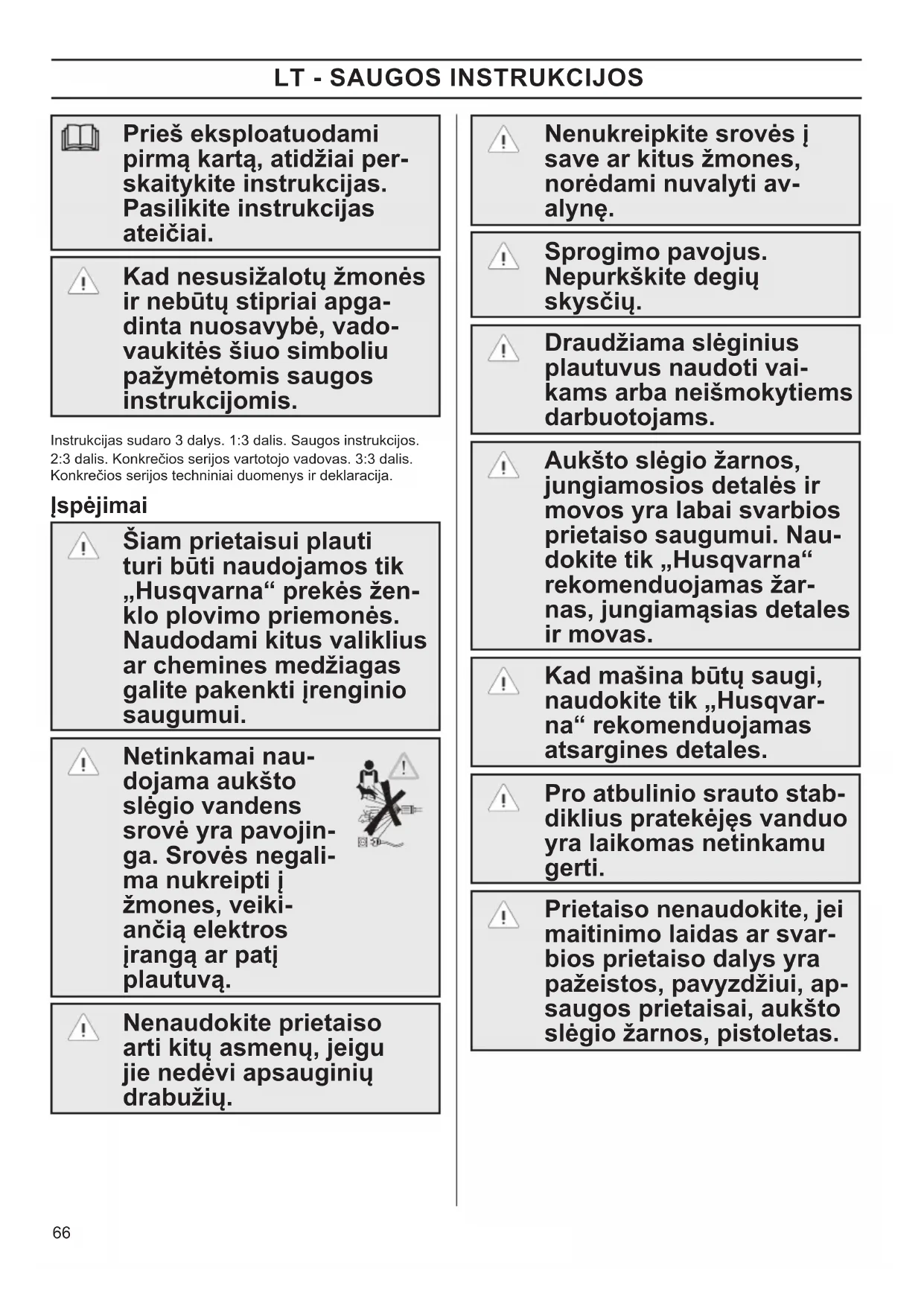

NAUDOJIMO INSTRUKCIJA PW 345C HUSQVARNA

Prieš eksploatuodami pirmą kartą, atidžiai perskaitykite instrukcijas. Pasilikite instrukcijas ateičiai.

Kad nesusižalotų žmonės ir nebūtų stipriai apga-dinta nuosavybė, vado-vaukitės šiuo simboliu pažymėtomis saugos instrukcijomis.

Instrukcijas sudaro 3 dalys. 1:3 dalis. Saugos instrukcijos. 2:3 dalis. Konkrečios serijos vartotojo vadovas. 3:3 dalis. Konkrečios serijos techniniai duomenys ir deklaracija.

Ispèjimai

Šiam prietaisui plauti turi būti naudojamos tik „Husqvarna“ prekės ženklo plovimo priemonės. Naudodami kitus valiklius ar chemines medžiagas galite pakenkti įrenginio saugumui.

Netinkamai nau- dojama aukšto slėgio vandens srovė yra pavojin- ga. Srovės negali- ma nukreipti į žmones, veiki- ančią elektros jranga ar patį plautuvą.

Nenaudokite prietaiso arti kitų asmenų, jeigu jie nedėvi apsauginių drabužių.

Nenukreipkite srovės i save ar kitus žmones, norėdami nuvalyti avalynę.

Sprogimo pavojus. Nepurkškite degių skysčių.

Draudžiama slėginius plautuvus naudoti vai-kams arba neišmokytiems darbuotojams.

Aukšto slėgio žarnos, jungiamosios detalės ir movos yra labai svarbios prietaiso saugumui. Nau-dokite tik „Husqvarna“ rekomenduojamas žar-nas, jungiamąsias detales ir movas.

Kad mašina būtų saugi, naudokite tik „Husqvarna“ rekomenduojamas atsargines detales.

Pro atbulinio srauto stab- diklius pratekėjęs vanduo yra laikomas netinkamu gerti.

Prietaiso nenaudokite, jei maitinimo laidas ar svar-bios prietaiso dalys yra pažeistos, pavyzdžiui, ap-saugos prietaisai, aukšto slėgio žarnos, pistoletas.

Netinkami pailginimo laid- ai gali kelti pavojų. Nau- dojamas pailginimo laidas turi būti tinkamas naudoti lauke, o sujungimo vieta turi būti laikoma sausai ir pakelta nuo žemės. Šiuo tikslu rekomenduojama naudoti laido rite, kuri prilaiko lizdą mažiausiai 60 mm virš žemės.

Palikdami be priežiūros, baigę darbus, keisdami funkciją, remontuodami ar atlikdami techninės priežiūros darbus, prietaisą išjunkite ir ištraukite iš lizdo.

Naudojant aukšto slėgio plautuvus gali susiformuoti aerozoliai. Įkvėpus aerozolių gali kilti pavojus sveikatai. Atsižvelgdami į aplinką, apsaugai nuo aerozolių naudokite FFP 2 arba aukštesnės klasės kvėpavimo apsaugos priemones.

Paskirtis ir įsipareigojimo sąlygos

100, 200, 300 ir 400 serijos skirtos tik buitiniam naudojimui, prietaisą laikant pastatytą statmenai. Naudojimas kitu tikslu yra laikomas netinkamu naudojimui.

Aukšto slėgio plautuve galima nustatyti kelių lygių slėgį ir naudoti įvairiems darbams atlikti bei rezultatams pasiekti skirtus ploviklius. Būtinai laikykitės ploviklių naudojimo, nenumatytų atvejų ir utilizavimo nurodymų.

Prietaiso neeksploatuokite žemesnėje kaip 0 °C aplinkoje. Jokiu būdu nejunkite užšalusio prietaiso, nenaudokite patalpoje ir naudodami niekada neuždenkite. Tai laikoma netinkamu naudojimu. Pasirinkus netinkamą slėgį, ploviklj ir (arba) naudojimo vietą galima apgadinti prietaisą, paviršius, medžiagas ir įtaisus. Visa tai yra laikoma netinkamu naudojimu. „Husqvarna“ neprisiima atsakomybės už bet kokią žalą, padarytą dėl netinkamo naudojimo. Daugiau nurodymų ir informacijos apie naudojimą, nenumatytus atvejus ir utilizavimą rasite mūsų interneto puslapyje www.husqvarna.com.

Apsaugos ir jų veikimas

Atleidus spragtuką, prietaisas išsijungia automatiškai. Vėl jjungus spragtuką, prietaisas įsijungia. Purkštuvo rankenoje yra sumontuotas blokavimo įtaisas. Jjungus purkštuvo rankena nebeveikia. Prietaise sumontuotas automatinis savaime atsistatantis terminis saugiklis. Prietaisui perkaitus, terminis saugiklis nutraukia elektros tiekimą. Tokiu atveju palaukite, kol prietaisas atvės. Integruotas hidraulinis apsauginis vožtuvas saugo sistemą nuo per didelio slėgio.

Atsargumo priemonės

Elektros jungtis turi jrengti kvalifikuotas elektrikas. Taikomi IEC 60364-1 direktyvos reikalavimai. Elektros tiekimo j šią mašiną grandinėje rekomenduojama sumontuoti liekamosios srovės įtaisus, kurie nutraukia tiekimą, jei per 30 ms srovės nuotėkis i žemę viršija 30 mA, arba įtaisus, kurie užtikrina grandinės jžeminimą.

Naudokite variklio paleidimo / delsos saugiklius su būdingu C, arba D, pagal IEC 898-1, arba IEC 947-2, arba atitinkamus standartus už IEC ribų.

Jei maitinimo laidas pažeistas, pavojų išvengsite, jei jj pakeis „Husqvarna“ įgaliotas platintojas ar kitas reikiamos kvalifikacijos asmuo.

Dvigubos įtampos ir dažnio lipdukais pažymėtų prietaisų reguliuoti nereikia.

Prižiūrėkite vaikus, kad jie su prietaisu nežaistų.

Operatorius ir visi netoli valymo vietos esantys asmenys, turėtų imtis veiksmų, kad apsaugotų save nuo proceso metu galinčių atsirasti nuolaužų.

Darbo metu mūvėkite apsauginius batus, kvėpavimo kaukes, ausų apsaugą, apsauginius akinius ir apsauginius drabužius.

Prietaiso sukuriamas aukštas slėgis kelia didelį pavojų.

Purškimo antgalį laikykite tvirtai suėmę abiem rankomis. Veikimo metu purškimo antgalį veikia atatrankos jėga ir staigus sukimo momentas.

Tikslias atatrankos jegos vertes rasite 3:3 DALYJE.

Transportuojant: pastatykite prietaisą horizontaliai ant šono ir pritvirtinkite diržais.

Taikoma modeliui PW 235R

Baterijų negalima išmesti kartu su buitinėmis atliekomis. Jas reikia rinkti atskirai, pagal vietinius teisės aktus ir reikalavimus.

CENELEC šalyse

(AT, BE, BG, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, ML, MT, NL, NO, PL, PT, RO, ES, SK, SI, SE, CH, TR, GB)

Šj įrenginį gali naudoti asmenys, turintys ribotų fizinių, jutiminių ar protinių gebėjimų arba neturintys patirties ar žinių, jei yra prižiūrimi arba išmokyti saugiai naudotis įrenginiu ir supranta gresiančius pavojus.

Žiūrèkite, kad su prietaisu nežaistų vaikai.

Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.

Ne CENELEC šalyse

• Šio įrenginio negalima naudoti asmenims (jskaitant vaikus), turintiems ribotų fizinių, jutiminių ar protinių gebėjimų arba neturintiems reikiamos patirties ar žinių.
• Žiūrėkite, kad su prietaisu nežaistų vaikai.

2:3 dalis

2:3 dalyje pateikiamas bendrojo pobūdžio prietaiso ir veikimo elementų aprašymas bei iliustracijos, susijusios su paruošimu, eksploatavimu, vandens tiekimo prijungimu, sandėliavimu ir technine priežiūra.

A Išpakavimas ir paruošimas eksploatuoti

Vadovaukitės A punkto ilustracijomis.

B Prijungimas prie geriamojo vandens vandentiekio

Prietaiso negalima jungti prie geriamojo vandens

vandentiekio. Prieš prietaisą jungdami prie geriamojo vandens vandentiekio ir naudodami atbulinio srauto stabdiklius (jei reikia), atsižvelkite i vietinius reikalavimus.

Naudokite pusantro colio skersmens sodo žarną, 10–25 m.

Vadovaukitės B punkto iliustracijomis.

C Prijungimas prie kitų vandens šaltinių

Prietaisą galite prijungti prie, pavyzdžiui, lietaus vandens talpyklų, upių, ežerų, cisternų ir kt. bei leisti jai veikti siurbimo režimu. Vadovaukitės C punkto ilustracijomis.

D Purkštuvo rankenos ir prietaiso susiejimas

Tik R serijoms. Idėje bateriją, D1, turite 2 minutes susieti purkštuvo rankeną su prietaisu. leškant prietaiso, lemputė mirksės oranžine spalva. Susiejus lemputė išsijungs. Žr. ilustracijas D2. Jei susiejimo procesas nutrūksta, procesą atlikite pagal ilustracijų D3 nurodymus. Maitinimo būsena nurodoma žalios spalvos lempute, žr. D5 ilustracijas.

E Prietaiso palikimas be priežiūros > 5 min.

Žr. išvardintus įspėjimus. Vadovaukitės E punkto iliustracijomis.

F Baigus naudoti ir sandėliuojant

Baigę naudoti būtinai:

• išjunkite prietaisą
• iš prietaiso ir priedų išleiskite vandenį, kad jis neužšaltų ir neapgadintų prietaiso
• iš lizdo ištraukite kištuką
• atjunkite vandens jleidimo žarną
• suvyniokite elektros laidą ir aukšto slėgio žarną, kad jų bei jungiamųjų detalių nepažeistumėte

Prietaisą laikykite tokioje vietoje, kurioje jis nesušaltų. Vadovaukitės F punkto iliustracijomis.

G Techninė priežiūra, tikrinimas ir remontas

Jei prietaisas ilgesnį laiką buvo nenaudojamas, prieš jjungi-ant visuomet reikia atlikti techninę priežiūrą.

Prieš naudodami būtinai patikrinkite, ar prietaisas ir įranga nėra pažeista. Aptikę pažeidimų, elkitės taip, kaip nurodyta įspė-jimų sąraše.

Nemėginkite atlikti kokių nors instrukcijose nenurodytų techninės priežiūros darbų. Jei prietaisas nejsijungia, sustoja, pulsuoja, jei spaudimas svyruoja, užsikerta variklis, perdega saugiklis ar nebėga vanduo, patikrinkite mūsų interneto puslapyje (www.husqvarna.com) esančią trikčių šalinimo diagramą.

Visi remonto darbai turi būti atliekami įgaliotosiose „Husqvarna“ dirbtuvėse naudojant originalias „Husqvarna“ atsargines dalis.

Techninė priežiūra turi būti atliekama pagal G punkto ilustracijas

LT - įranga, pažymėta užbrauktos šiukšliadėžės su ratukais simboliu, nurodo, kad naudota elektrinė ir elektroninė įranga negali būti išmetama su neatskirtomis buitinėmis atliekomis. Norėdami išvengti neigiamo poveikio žmogaus sveikatai ir aplinkai, įranga turi būti išmetama atskirai, tam skirtuose rinkimo punktuose, nustatytuose savivaldybės. Elektrinės ir elektroninės namų įrangos naudotojai privalo naudotis savivaldybės nustatyta tokių atliekų rinkimo tvarka. Svarbu pažymėti, kad naudotos komercinės elektrinės ir elektroninės įrangos negalima išmesti savivaldybės surinkimo punktuose. Mes Jus imformuosime apie tinkamus išmetimo pasirinkimus.
