BRUKSANVISNING WHVS 90F LT C K WHIRLPOOL

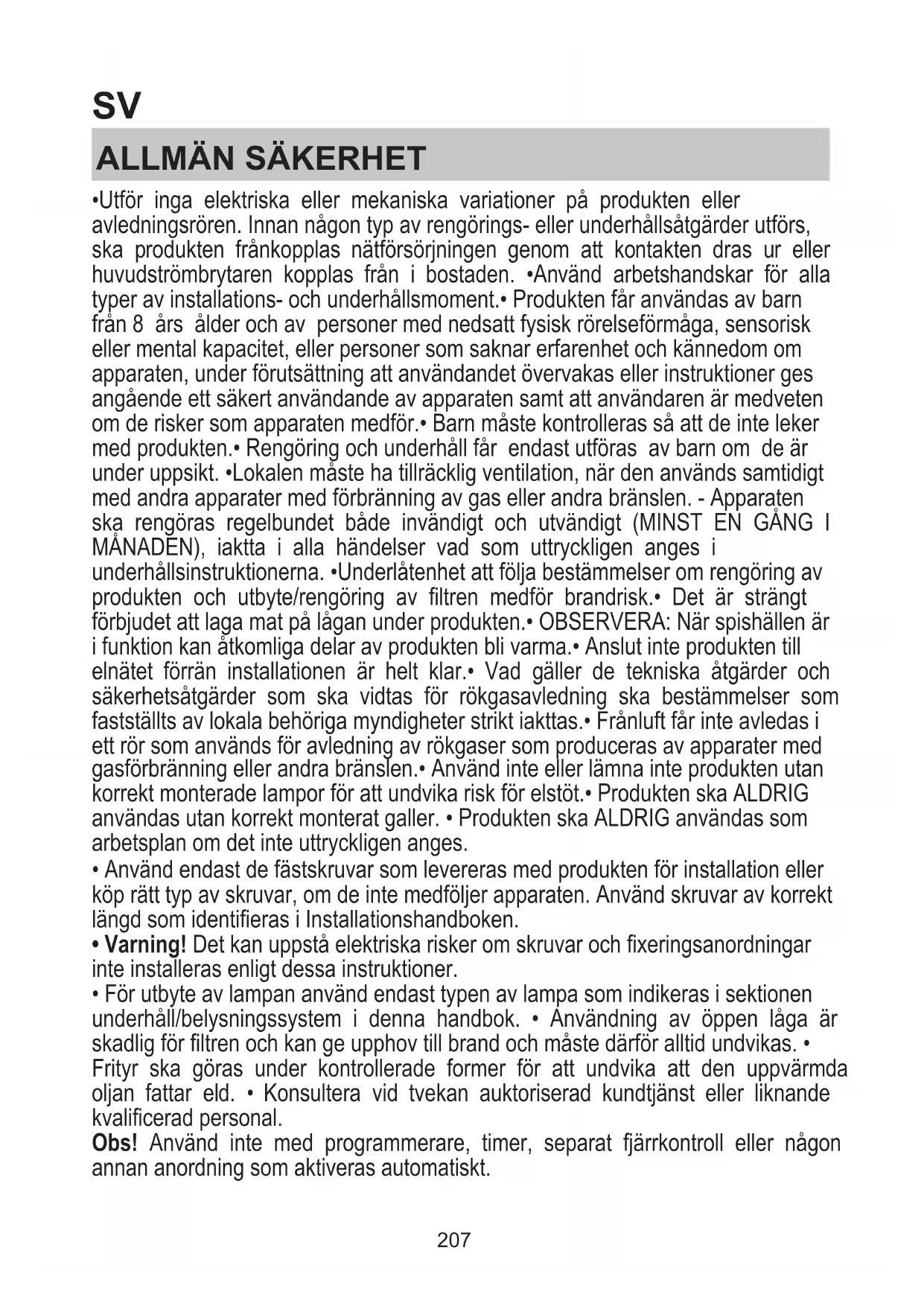

• Utför inga elektriska eller mekaniska variationer på produkten eller avledningsrören. Innan någon typ av rengörings- eller underhållsåtgärder utförs, ska produkten frånkopplas nätförsörjningen genom att kontakten dras ur eller huvudströmbrytaren kopplas från i bostaden. •Använd arbetshandskar för alla typer av installations- och underhållsmoment.• Produkten får användas av barn från 8 års ålder och av personer med nedsatt fysisk rörelseförmåga, sensorisk eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, under förutsättning att användandet övervakas eller instruktioner ges angående ett säkert användande av apparaten samt att användaren är medveten om de risker som apparaten medför.• Barn måste kontrolleras så att de inte leker med produkten.• Rengöring och underhåll får endast utföras av barn om de är under uppsikt. •Lokalen måste ha tillräcklig ventilation, när den används samtidigt med andra apparater med förbränning av gas eller andra bränslen. - Apparaten ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), iaktta i alla händelser vad som uttryckligen anges i underhållsinstruktionerna. •Underlåtenhet att följa bestämmelser om rengöring av produkten och utbyte/rengöring av filtren medför brandrisk.• Det är strängt förbjudet att laga mat på lågan under produkten.• OBSERVERA: När spishällen är i funktion kan åtkomliga delar av produkten bli varma.• Anslut inte produkten till elnätet förrän installationen är helt klar.• Vad gäller de tekniska åtgärder och säkerhetsåtgärder som ska vidtas för rökgasavledning ska bestämmelser som fastställts av lokala behöriga myndigheter strikt iakttas.• Frånluft får inte avledas i ett rör som används för avledning av rökgaser som produceras av apparater med gasförbränning eller andra bränslen.• Använd inte eller lämna inte produkten utan korrekt monterade lampor för att undvika risk för elstöt.• Produkten ska ALDRIG användas utan korrekt monterat galler. • Produkten ska ALDRIG användas som arbetsplan om det inte uttryckligen anges.

• Använd endast de fästskruvar som levereras med produkten för installation eller köp rätt typ av skruvar, om de inte medföljer apparaten. Använd skruvar av korrekt längd som identifieras i Installationshandboken.

• Varning! Det kan uppstå elektriska risker om skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner.

• För utbyte av lampan använd endast typen av lampa som indikeras i sektionen underhåll/belysningssystem i denna handbok. • Användning av öppen låga är skadlig för filtren och kan ge upphov till brand och måste därför alltid undvikas. • Frityr ska göras under kontrollerade former för att undvika att den uppvärmda oljan fattar eld. • Konsultera vid tvekan auktoriserad kundtjänst eller liknande kvalificerad personal. Obs! Använd inte med programmerare, timer, separat fjärrkontroll eller någon annan anordning som aktiveras automatiskt. 207• Minimum avståndet mellan stödytan för behållarna på kokanordningen och köksfläktens nedersta del får inte vara under 45 cm i fall av elektriska spisar och 60 cm i fall av gasspisar eller blandade. Om instruktionerna för installation av gasspisanordningen specificerar ett större avstånd ska detta följas. Håll barn under 3 år borta från apparaten. Apparaten måste förvaras utom räckhåll för barn under 8 år, som inte är under konstant uppsikt av en vuxen. VARNING: apparaten är inte avsedd att sättas i drift med hjälp av en extern enhet eller ett separat fjärrstyrningssystem. Denna apparat är inte avsedd för professionell användning. Använd inte apparaten utomhus. För att undvika risk för kroppsskador måste förflyttning och installation av apparaten utföras av två eller flera personer. Installationen, inklusive eventuell anslutning till vattenförsörjning (om sådan föreskrivs), samt elektriska anslutningar och reparationsåtgärder, måste utföras av kvalificerad personal. När installationen har slutförts förvaras förpackningsmaterialet (plastdelar, frigolit etc.) utom räckhåll för barn för att undvika kvävningsrisk. Använd inte apparaten om du är blöt eller barfota. Använd aldrig apparaten för ångrengöring – risk för elstöt. Följ noga instruktionerna i denna handbok. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna handbok inte har respekterats. Apparaten är endast avsedd för hushållsbruk för tillagning av livsmedel och utsugning av rök från själva tillagningen. Andra typer av användning är inte tillåtet (t.ex. rumsuppvärmning). Tillverkaren frånsäger sig allt ansvar för olämplig användning eller felaktiga inställningar av reglagen. ● Läs igenom instruktionerna noggrant: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. ● Utför inte elektriska ändringar på apparaten. ● Innan installation av apparaten påbörjas, kontrollera att inga skador har uppstått på komponenterna. Kontakta i annat fall återförsäljaren innan installationen utförs.

• Det är viktigt att spara alla handböcker som medföljer produkten för att i varje moment kunna konsultera dem. Vid försäljning, avyttring eller förflyttning, se till att de förblir tillsammans med produkten. Apparatens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma. ELANSLUTNING Nätspänningen ska motsvara spänningen som återges på typskylten som är placerad inuti fläkten. Om försedd med stickkontakt, anslut fläkten till ett uttag som överensstämmer med gällande standarder, placerat i ett område som kan nås även efter installationen. Om den inte har stickkontakt (direkt anslutning till elnätet) eller stickkontakten inte sitter på åtkomligt område, även efter 208installationen, appliceras en standardenlig tvåpolig brytare som säkerställer fullständig frånkoppling från nätet i situationer med överspänning av kategori III, enligt installationsreglerna. ● Varning! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och att elkabeln är korrekt monterad. Använd inte förlängningssladdar, multipeluttag eller adaptrar. Om kabeln inte är utrustad med stickkontakt, anslut trådarna enligt följande tabell: Nätets spänning och frekvens Hänvisa till det värde som anges på etiketten på insidan av fläkten. Anslutning av trådar : gul/grön N:blå L: brun Utbyte av matningskabeln Fläkten är utrustad med en särskild matningskabel; i händelse av skador på kabeln, begär en ny från teknisk assistans. LUFTUTSLÄPP (för sugversioner) Anslut fläkten till utloppsrör och luftöppningar i väggen, med en diameter som motsvarar luftutsläppet (kopplingsfläns). Användning av utloppsrör och luftöppningar i väggen med en mindre diameter leder till en minskad frånluftskapacitet och en drastisk ökning av buller. Vi frånsäger oss allt ansvar vad beträffar detta. ! Använd en rörledning av minsta oundgängliga längd ! Använd en rörledning med så få böjningar som möjligt (maximal böjningsvinkel: 90° ! Undvik drastiska ändringar i ledningens tvärsnitt. ! Företaget avsäger sig allt ansvar om dessa standarder inte iakttas. FILTRERANDE ELLER SUG? ! Din fläkt är klar för användning i sugversion. För att använda fläkten i den filtrerande versionen ska det särskilda TILLBEHÖRSKITTET installeras. Kontrollera i denna handboks första sidor, om TILLBEHÖRSKITTET redan medföljer eller om det ska köpas separat. Obs: Om det medföljer, kan i vissa fall, det extra filtreringssystemet med aktivt kol redan vara installerat på fläkten. Informationerna för omvandling av fläkten från sugversion till filtreringsversion ingår redan i denna handboken. Frånluftsversion Ångorna töms ur utåt genom en utsläppsslang som är fäst vid kopplingsflänsen. OBSERVERA Avloppsröret medföljer inte och måste köpas. Avloppsrörets diameter ska vara likvärdig med kopplingsringens diameter. Om fläkten är utrustad med kolfilter ska detta/dessa avlägsnas. Filtrerande version Den sugna luften avfettas och desodoriseras innan den förs tillbaka i lokalen. För att använda fläkten i denna versionen är det nödvändigt att installera ett extra filtreringssystem med aktivt kol. 209KOMMANDON Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning. T1. ON/OFF “Night Light” T2. ON/OFF spishällens belysning – Val av varm eller kall färg T3. Funktionen ”Autolight” T4. Funktionen ”Zen Mode” T5. Motor PÅ/AV T6. Funktionen ”POWER BOOST 1” T7. Funktionen ”POWER BOOST 2” T8. Den automatiska funktionen ”COOKSENSE” T9. Indikator för filtermättnad T10. ON/OFF-läge för funktionen “Breath Daily Cycle” T11. ON/OFF-läge för funktionen “Breath Intensive Cycle” T12. Indikeringsljus för aktiv Wi-Fi-funktion T13. Wi-Fi-anslutning

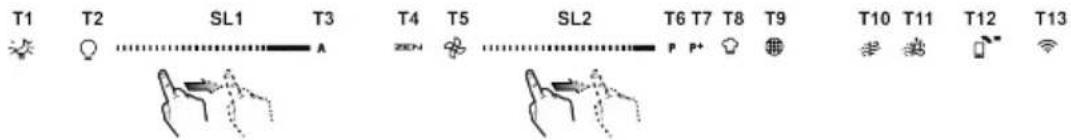

T1. ON/OFF “NIGHT LIGHT”

Tryck för att tända/släcka den dämpade omgivningsbelysningen. T2. ON/OFF SPISHÄLLENS BELYSNING – VAL AV VARM ELLER KALL FÄRG Tryck för att tända/släcka spishällens belysning

• När belysningen är tänd ska du stryka med fingrarna över LED-remsan SL1 åt höger eller åt vänster för att öka eller minska belysningens instensitet. Tryck (länge) på nytt för att ställa in hur varm belysningens färg ska vara.

• Stryk med fingrarna över LED-remsan SL1 åt höger eller vänster för att konfigurera en kallare eller varmare belysningsfärg. Om färgen inte förändras på 5 sekunder så blinkar SL1 på den färgnivå som ställts in. En ljudsignal indikerar att systemet har sparat den konfigurerade inställningen. Obs: ljuset tänds med den sista färgen som konfigurerades innan avstängningen.

T3. FUNKTIONEN ”AUTOLIGHT”

Tryck för att aktivera/inaktivera den automatiska belysningsfunktionen ”Autolight”. Obs: Funktionen aktiverats bara när fläkten är ansluten till spishällens Wi-Fi. När funktionen har aktiverats hanteras spishällens belysning automatiskt beroende på den anslutna spishällens status.

T4. FUNKTIONEN ”ZEN MODE”

Tryck för att aktivera/inaktivera fläktfunktionen ”ZEN”. Den här funktionen gör det möjligt att aktivera en fläkthastighet som är den bästa kompromissen mellan tysthet och effektivitet.

Tryck för att sätta på/stänga av fläktmotorn.

• När motorn är på ska du stryka med fingrarna över LED-remsan SL2 åt höger eller åt vänster för att öka eller minska fläkthastigheten/-effekten.

T6. FUNKTIONEN ”POWER BOOST 1”

Tryck på T6 när fläktmotorn är på, för att aktivera den intensiva fläkthastigheten (effekten) ”POWER BOOST 1” (tidsinställd). Obs: Efter 5 minuter fortsätter fläkten att fungera med den hastighet som tidigare konfigurerats

T7. FUNKTIONEN ”POWER BOOST 2”

Tryck på T7 när fläktmotorn är på, för att aktivera den intensiva fläkthastigheten (effekten) ”POWER BOOST 2” (tidsinställd). Obs: Efter 5 minuter fortsätter fläkten att fungera med den hastighet som tidigare konfigurerats.

T8. DEN AUTOMATISKA FUNKTIONEN ”COOKSENSE”

Fläkten konfigurerar automatiskt fläkthastigheten/-effekten 1 för att sedan öka den om de omgivningsförhållanden som 210fläktsensorn detekterar kräver detta. Om inga förändringar av omgivningsförhållandena detekteras (och om fläkten redan har fläkthastigheten/-effekten 1) så stängs fläkten av efter 5 minuter. Obs: utför först ”Reglering av parametrar för automatisk funktion” för att använda den här funktionen på rätt sätt (se relaterad paragraf). Obs: om användaren påverkar andra funktioner som reglerar hastigheten under den automatiska funktionen, så inaktiveras den automatiska fläktfunktionen.

T9. INDIKATOR FÖR FILTERMÄTTNAD

Med jämna mellanrum signalerar fläkten att filtren behöver underhållas. Obs: indikatorerna aktiveras när fläkten är på. Knapp T9 lyser: utför underhåll av fettfilter. Knapp T9 blinkar: utför underhåll av filter med aktivt kol. Återställ indikator för filtermättnad: Obs: denna åtgärd ska utföras med fläkten påslagen. Tryck länge på knappen T9. Ljuset slocknar vilket indikerar att återställningen har utförts. Aktivering av mättnadsindikator för filter med aktivt kol. Obs: denna åtgärd ska utföras med fläkten avstängd. Denna indikator är vanligtvis inaktiverad och aktiveras om en fläkt med filtrerande version, det vill säga med befintliga kolfilter, installerats. Tryck länge samtidigt på knapparna T1 och T10 för att aktivera funktionen. Knapparna tänds för att indikerar att aktiveringen utförts. Inaktivera funktionen genom att på nytt trycka länge på samma knappar (T1 och T10). Knapparna blinkar en kort stund och slocknar sedan, vilket indikerar att inaktiveringen utförts. T10. ON/OFF-LÄGE FÖR FUNKTIONEN “BREATH DAILY CYCLE” Fläkten konfigurerar automatiskt fläkthastigheten/-effekten 1 för att sedan öka den om de omgivningsförhållanden som fläktsensorn detekterar kräver detta. Om de detekterade omgivningsförhållandena inte orsakar några förändringar av fläkthastigheten så stängs fläkten av efter 2 timmar. I vilket fall som helst så inaktiveras fläkten ändå oundvikligen efter 5 timmar. Obs: utför först ”Reglering av parametrar för automatisk funktion” för att använda den här funktionen på rätt sätt (se relaterad paragraf). T11. ON/OFF-LÄGE FÖR FUNKTIONEN “BREATH INTENSIVE CYCLE” Fläkten konfigurerar automatiskt fläkthastigheten/-effekten 5 för att sedan öka den om de omgivningsförhållanden som fläktsensorn detekterar kräver detta. Om de detekterade omgivningsförhållandena inte orsakar några förändringar av fläkthastigheten så stängs fläkten av efter 2 timmar. I vilket fall som helst så inaktiveras fläkten ändå oundvikligen efter 5 timmar. Obs: utför först ”Reglering av parametrar för automatisk funktion” för att använda den här funktionen på rätt sätt (se relaterad paragraf).

T12. INDIKERINGSLJUS FÖR AKTIV WI-FI-FUNKTION

Indikatorn tänds när fläkten fjärrstyrs via appen. T13. WI-FI-ANSLUTNING Tryck för att aktivera/inaktivera Wi-Fi-funktionerna. Den här funktionen gör det möjligt att ansluta produkten till internet och att övervaka/kontrollera fläkten på distans via en smartphone eller en surfplatta. Apparaten måste anslutas till ett trådlöst nätverk (internet) för att Wi-Fi-funktionen ska kunna användas. Följ konfigureringsproceduren som beskrivs i instruktionerna ”WI-Fi-MANUAL”. REGLERING AV PARAMETRAR FÖR AUTOMATISK FUNKTION Utför ”Kalibrering av fläkten” och ”Val av spishäll” för att kunna använda den automatiska funktionen på rätt sätt. Kalibrering av fläkten Obs: denna åtgärd måste utföras i standby-läget, det vill säga 1 minut efter att motorn har stängts av så trycker du på knappen T4 i 5 sekunder. Fläkthastigheten/-effekten 1 börjar att fungera och knappen T4 blinkar för att visa att kalibreringen av fläkten har påbörjats. 211Denna pågår i cirka 5 minuter. Obs: tryck på T4 i 5 sekunder för att avbryta kalibreringen. Kalibreringen blir ogiltig och måste därför göras om. Obs: när produkten ansluts till elnätet för första gången så utförs kalibreringen automatiskt: T4 blinkar: vänta 5 minuter tills kalibreringen är slutförd. Val av spishäll Obs: denna åtgärd måste utföras i standby-läget, det vill säga 1 minut efter att motorn har stängts av så trycker du på knappen T10+T11 i 5 sekunder. Knapparna T10 och T11 tänds. Om spisen är en gasspis så trycker du på knappen T10 – knappen blinkar och indikerar att valet har gjorts. Om spisen är en elektrisk så trycker du på knappen T11 – knappen blinkar och indikerar att valet har gjorts. Den intryckta knappen blinkar i 3 sekunder för att indikera att valet har memorerats.

INSTRUKTIONER FÖR WI-FI-ANSLUTNING

FJÄRRKONTROLL/KONFIGURERINGSPROCESS FÖR APPEN “Whirlpool 6th Sense Live” Appen Whirlpool 6th Sense Live gör det möjligt att aktivera och kontrollera apparaten på distans från en extern enhet. Anslutningens konfigureringsprocedur måste utföras för att apparatens fjärrstyrning ska aktiveras. Den här proceduren är nödvändig för att registrera apparaten och ansluta den till hemmets nätverk. Konfigureringen måste bara utföras en gång. Den kommer enbart att behöva utföras på nytt vid eventuell ändring av routerns egenskaper (nätverkets namn, lösenord eller dataleverantör).

1.1 INNAN DU PÅBÖRJAR KONFIGURERINGSPROCEDUREN

1. Du behöver följande för att kunna utföra proceduren: En smartphone eller en surfplatta med operativsystemet Android

7.0 (eller högre), eller en Ipad eller en Iphone med operativsystemet IOS 11 (eller högre); • en Wi-Fi-router b/g/n 2.4

Ghz som är ansluten till internet (verifiera med en smartphone eller en surfplatta att signalen från hemmets trådlösa nätverket är god i den zon där apparaten finns).

2. Ladda ner och installera gratisappen Whirlpool 6th Sense Live på från appbutiken på din Android-smartphone eller

-surfplatta, eller på din iPAD/IPhone. Appen ger alla instruktioner för installationsproceduren. Om du inte har något konto än så måste du skapa ett och registrera dig för tjänsten (samt skriva under de juridiska villkoren) för att kunna utnyttja appens tillgängliga funktioner.

3. Registrera din apparat genom att följa instruktionerna i appen. Under registreringsproceduren kommer du att behöva

SAID-koden (Smart Appliance IDentifier) som finns på apparatens etikett. SAID-koden är en kombination av nummer och bokstäver (10 tecken). Anteckna din apparats SAID-kod här: SAID ……………………………………..

1.2 INNAN DU PÅBÖRJAR KONFIGURERINGSPROCEDUREN

• Innan installationen påbörjas så ska du sätta på routern och verifiera att det signalen från hemmets trådlösa nätverk når apparaten. Verifiera Wi-Fi-signalens styrka genom att använda en surfplatta eller en smartphone som bara är ansluten till routerns Wi-Fi. Inaktivera alla andra anslutningar och placera enheten i närheten av apparaten. Öppna vilken internetsida som helst från en webbläsare och kontrollera att den laddas snabbt och på rätt sätt. Om anslutningen till internet i hemmet fungerar som den ska, men sidan inte laddas, så kan du behöva installera en Wi- Fi-extender (följer inte med apparaten).

• Om routern har stöd för WPS 2.0 (eller senare versioner) följer du proceduren för automatisk konfigurering för att ansluta apparaten till routern. Om routern inte stöder WPS så ska du utföra den manuella konfigureringsproceduren Följ instruktionerna i appen Whirlpool 6th Sense Live som visas i din smartphone eller din surfplatta för att ansluta apparaten till ditt Wi-Fi-nätverk. I annat fall så följer du en av procedurerna för automatisk eller manuell anslutning som beskrivs i följande paragrafer. 2121.2.1. INSTRUKTIONER FÖR AUTOMATISK KONFIGURERING (VID FÖRSTA ANVÄNDNINGEN) – WPS-METODEN Den här proceduren kan bara användas om routern har stöd för WPS 2.0 (eller senare versioner)

1. Aktivera igenkänningsprocessen på apparaten genom att trycka på anslutningsknappen i 3 sekunder (en bekräftande

ljudsignal hörs). Apparaten konfigureras till läget ”sökning” efter ett lokalt nätverk. Anslutningsikonen på apparaten börjar att blinka snabbt.

2. Tryck på knappen WPS på den trådlösa routern för att etablera en anslutning mellan de båda produkterna. En

indikeringslampa på routern börjar att blinka. 3. När apparaten ansluter sig till den lokala routern så börjar Wi-Fi-ikonen att blinka långsammare (denna funktion stöds inte av alla apparater). 4. Apparaten försöker att ansluta sigg till backend-systemet. Anslutningsikonen fortsätter att lysa med ett fast sken. Om Wi-Fi-ikonen inte slutar att blinka efter några minuter så betyder det att apparaten inte har kunnat etablera någon anslutning till nätverket via WPS. Försök med att repetera proceduren. Om detta inte skulle fungera ska du använda den manuella konfigureringsproceduren.

5. Anslutningsproceduren till Wi-Fi-nätverket kan avbrytas genom att trycka på anslutningsknappen.

1.3 INAKTIVERING/AKTIVERING AV WI-FI-ANSLUTNINGEN

Inaktivera apparatens anslutning till Wi-Fi-nätverket genom att trycka på anslutningsknappen i 5 sekunder (en bekräftande ljudsignal hörs). Wi-Fi-ikonen på apparatens display bör slockna. Tryck på produktens Wi-Fi-knapp för att återaktivera apparatens Wi-Fi-anslutning. När anslutningen väl har konfigurerats är det möjligt att inaktivera den och koppla bort apparaten från Wi-Fi-nätverket genom att trycka på anslutningsknappen i 10 sekunder (två bekräftande ljudsignaler hörs, den första efter 5 sekunder och den andra efter 10 sekunder). Wi-Fi-ikonen på apparatens display bör slockna. Anslut apparaten till Wi-Fi-nätverket igen genom att följa proceduren beskriven i avsnittet ”Konfigurationsförberedelse”.

1.4 INSTRUKTIONER FÖR MANUELL KONFIGURERING (VID FÖRSTA ANVÄNDNINGEN) – ”MICRO ACCESS

POINT”-METODEN Den här proceduren använder tekniken Micro Access Point och kan användas med routrar som inte stöder WPS.

1. Innan du påbörjar konfigurationen ska du anteckna namnet och lösenordet för hemmets trådlösa nätverk, samt

apparatens SAID-kod. Dessa data kommer att behövas under installationsproceduren. 2. Sätt på routern. Kontrollera att internetanslutningen är aktiv och anslut din smartphone/surfplatta till Wi-Fi-nätverket.

3. Aktivera igenkänningsprocessen på apparaten genom att trycka på anslutningsknappen i 5 sekunder. Två

bekräftande ljudsignaler hörs, den första efter 3 sekunder och den andra efter 5 sekunder. • ikonen för Wi-Fi-nätverket bör börja blinka på apparatens gränssnitt.

4. Scanna QR-koden på etiketten som sitter på apparaten. Nu ger appen Whirlpool 6th Sense Live detaljerade

instruktioner om hur proceduren ska utföras. Obs: Under vissa omständigheter är det möjligt att appen ber dig att specificera typen av apparat: i detta fall väljer du Fläkt.

5. När anslutningen har etablerats så ska apparatens W-Fi-ikon sluta att blinka och fortsätta att vara tänd med ett fast

ljus. I annat fall så ska apparaten kopplas ur och sedan återanslutas till elnätet. Repetera proceduren.

6. Konfigureringsproceduren är avslutad.

1.5 FJÄRRSTYRNING/VARDAGLIG ANVÄNDNING

Denna funktion finns endast för vissa typer av apparater.

1. Kontrollera att routern är på och ansluten till internet.

2. Kontrollera att indikeringslampan som visar Wi-Fi-anslutningens status på produktens display, lyser med ett fast ljus.

3. Med appen Whirlpool 6th Sense Live kan du fjärrstyra apparaten och framförallt får du möjlighet att:

• kontrollera apparaten och aktivera olika funktioner även när du inte är hemma.

• få tillgång till ytterligare funktioner, som exempelvis läget Smart Energy

• optimera energiförbrukningen och exempelvis dra nytta av de mest förmånliga tidsperioderna. 213• få tillgång till ytterligare information om apparatens användning.

• verifiera apparatens status och eventuellt behov av underhåll (till exempel filterbyte).

• Genom att synkronisera fläkten med en kompatibel spishäll och en kompatibel pyrolytisk ugn kan apparaten aktivera sig helt automatiskt.

1.6 SNABB IDENTIFIERING AV APPARATENS ANSLUTNINGSSTATUS

Om indikeringslampan för Wi-Fi-anslutningens status på produktens display blinkar snabbt så betyder detta att apparaten försöker att ansluta sig till routern. Om den istället blinkar långsamt så betyder det att apparaten är ansluten till routern men inte lyckas ansluta sig till internet. Detta kan till exempel bero på att ADSL-nätet inte fungerar. Vissa typer av apparater har inget stöd för blinkande med olika hastigheter. Om indikeringslampan lyser med ett fast ljus så betyder det att apparaten är ansluten till internet och till Whirlpools molnsystem.

1.7 VANLIGA FRÅGOR OM WI-FI-ANSLUTNING

Vilka Wi-Fi-protokoll stöds? Den installerade Wi-Fi-adaptern stödjer Wi-Fi b/g/n-anslutning för europeiska länder. Vilka inställningar behöver konfigureras i routerns mjukvara? Följande inställningar krävs för routern: 2.4 Ghz aktiverade, WiFi b/g/n, DHCP och NAT aktiverade. Vilken WPS-version stöds? WPS 2.0 eller senare versioner. Kontrollera routerns dokumentation. Finns det någon skillnad mellan Android- och iOS-smartphones (eller surfplattor)? Det är ingen skillnad, det går att använda vilket som helst av operativsystemen. Går det att använda tethering via anslutning till en mobiltelefon istället för till en router? Ja, men molntjänsterna är avsedda för enheter med permanent anslutning. Hur går det att kontrollera att internetanslutningen i hemmet fungerar och att den trådlösa funktionen är aktiverad? Det går att söka efter sin smarta enhet på nätet. Inaktivera alla andra dataanslutningar innan du provar. Hur kan man verifiera att apparaten är ansluten till det egna Wi-Fi-nätverket? Gå in i routerns konfiguration (se routerns manual) och kontrollera att apparatens MAC-adress finns i listan över anslutna trådlösa enheter. Var hittar jag apparatens MAC-adress? Direkt på apparaten: titta efter etiketten med SAID- och MAC-adresserna. MAC-adressen består av en kombination av siffror och bokstäver som börjar på ”88:e7”. Hur går det att kontrollera om apparatens trådlösa funktion är aktiverad? Använd en smartphone eller en surfplatta och kontrollera i appen Whirlpool 6th Sense Live att apparatens nät är synligt och anslutet till molnet. Vad kan hindra signalen från att nå apparaten? Kontrollera att de anslutna enheterna inte tar upp hela det tillgängliga bandet. Kontrollera att antalet enheter som aktiverats för Wi-Fi-anslutningen inte överstiger det maximala antalet som routern stöder. Vilket avstånd ska det vara mellan routern och apparaten? I vanliga fall är Wi-Fi-signalen tillräckligt stark för att täcka ett par rum, men den effektiva räckvidden beror till stor del på materialet i väggarna. Det går att kontrollera signalstyrkan genom att föra smartphonen eller surfplattan närmare apparaten. Vad kan man göra om anslutningen till det trådlösa nätverket inte når apparaten? Det går att använda specifika enheter för att utöka det trådlösa nätverkets täckning, som till exempel access point, Wi-Fi- repeaters och Powerline (följer inte med apparaten). Var kan man hitta det trådlösa nätverkets namn och lösenord? Kontrollera routerns dokumentation. Det finns vanligtvis en etikett på routern med nödvändig information för att gå in på konfigureringssidan med hjälp av en ansluten enhet. Vad ska man göra om routern använder grannarnas Wi-Fi-kanal? Tvinga routern att använda hemmets Wi-Fi-kanal. Vad kan man göra om indikeringslampan för anslutningsstatusen fortsätter att blinka långsamt och inte lyser med något fast ljus, eller om det inte går att etablera någon stabil anslutning med routern? 214Det kan hända att apparaten ansluter sig till routern men inte kan komma åt internet. Kontrollera routerns och/eller linjens inställningar för att ansluta apparaten till internet. Routerns inställningar: NAT måste vara aktivt. Brandvägg och DHCP måste vara konfigurerade på rätt sätt. Typ av kryptering som stöds för lösenorden: WEP, WPA, WPA2. Ta routerns manual till hjälp om du önskar använda en annan typ av kryptering. Linjens inställningar: om internetleverantören har bestämt hur många MAC-adresser som kan anslutas till internet ett så kan det hända att det inte går att ansluta apparaten till molnet. MAC-adressen är en unik identifierare och den är unik för varje enhet. Du måste fråga leverantören om vilken procedur som ska följas för att ansluta andra enheter än datorer till internet. Hur går det att kontrollera om uppgifterna skickas? Efter att du har konfigurerat nätverket så stänger du av apparaten, väntar 20 sekunder och sedan sätter du på den igen. Kontrollera att appen visar statusen i apparatens användargränssnitt. Det tar flera sekunder för vissa inställningar innan de syns i appen. Går det att modifiera Whirlpool 6th-kontot medan apparaterna är anslutna? Det är möjligt att skapa ett nytt konto, men det är viktigt att komma ihåg att koppla bort sina apparater från det gamla kontot innan de kopplas till det nya. Vad ska jag göra om jag byter router? Det är möjligt att behålla samma konfigureringsparametrar (nätverkets namn och lösenord) eller att annullera apparatens tidigare inställningar och upprepa konfigureringsproceduren. 215UNDERHÅLL

• Rengöring: För rengöring använd endast en duk som fuktats med milt flytande rengöringsmedel. Använd inte verktyg eller instrument för rengöring. Avfettningsfilter: Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus. Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke. För att ta bort fettfiltret dras i handgreppet med fjäder för frigöring.

• Tvättbart filter med aktivt kol (endast för filtreringsversion): Kolfiltret kan tvättas varannan månad (eller när systemet för indikering av filtermättnad - om det finns på den egna modellen - indikerar detta behov). Som indikeras i ritningssektionen: ta bort fettfiltren och kolfiltret och tvätta i varmt vatten med lämpliga rengöringsmedel eller i diskmaskinen vid 65 °C (vid tvätt i diskmaskinen ska fullständig diskcykel utföras utan porslin inuti). Avlägsna överflödigt vatten utan att förstöra filtret, varefter det sätts i ugnen i 10 minuter vid 100 °C för att det ska torka fullständigt. Sätt tillbaka fettfiltren. Byt ut madrassfiltret vart tredje år och varje gång fibertyget ser skadat ut. Belysning

• Belysningssystemet är baserat på LED-teknik. LED- lamporna garanterar en optimal belysning, med en varaktighet på mer än 10 gånger traditionella lampor och tillåter att spara 90 % av elenergin.

• Belysningssystem : Belysningssystemet kan inte bytas ut av användaren, kontakta kundtjänst vid felfunktion.

216BORTSKAFFNING VID LIVSCYKELNS SLUT

Denna apparat är märkt i överensstämmelse med Europadirektivet 2012/19/EG - UK SI 2013 Nr.3113, Avfall av elektrisk och elektronisk utrustning (WEEE). Se till att denna produkt bortskaffas på rätt sätt. Användaren bidrar till att förhindra potentiella negativa effekter för miljö och hälsa. Symbolen på produkten, eller i medföljande dokumentation, visar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på lämpligt uppsamlingscenter för återvinning av elektrisk och elektronisk utrustning. Produkten ska bortskaffas enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återanvändning och återvinning av denna produkt, var god kontakta lokala myndigheter, ortens hanteringstjänst för hushållsavfall eller butiken där produkten inhandlades. Emballagets material kan återanvändas till 100 % och är markerat med symbolen för återanvändning FÖRORDNINGAR Utrustningen är konstruerad, testad och tillverkar enligt säkerhetsförordningar: EN/IEC 60335-1; EN/IEC 60335-2- 31, EN/ IEC 62233. Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Förslag till en korrekt användning i syfte att reducera miljökonsekvenserna: När du börjar laga mat ska apparaten slås på och ställas på minimihastigheten. Lämna den dessutom på i ett par minuter efter att matlagningen har avslutats. Öka endast hastigheten i händelse av stora mängder rök och ånga, och använd endast booster-funktionen i extrema fall. För att hålla luktreduktionssystemet effektivt ska kolfiltret/ kolfiltren bytas ut när så är nödvändigt. För att fettfiltret ska fungera effektivt ska det rengöras, om nödvändigt. För att optimera och reducera bullret till ett minimum, ska kanaliseringssystemets maximala diameter som indikeras i denna handbok användas. FUNKTIONSFEL Om något verkar att inte fungera, utför dessa kontroller innan du tillkallar Kundtjänst:

• Om fläkten inte fungerar: Kontrollera att: -Strömavbrott inte föreligger -En hastighet har valts

• Om fläkten fungerar dåligt: Kontrollera att: Den valda motorhastigheten är tillräcklig för mängden frigjord rök o ånga. -Köket är tillräckligt genomluftat för att tillåta luftintag. .Kolfiltret inte är uttjänt (fläkt med filtrerande version).

• Om fläkten stängts av under den normala funktionen: Kontrollera att: -strömavbrott inte föreligger. -den flerpolära avstängningsanordningen inte har utlösts. I händelse av eventuella funktionsfel, koppla bort apparaten från elmatningen i minst 5 sek. innan du tillkalla kundtjänst, genom att dra ut stickkontakten och anslut den sedan på nytt. Om funktionsfelet skulle kvarstå, kontakta kundtjänst. TEKNISKA DATA Höjd (cm) Bredd (cm) Djup (cm) Ø avloppsrör (cm) 103.7-135

103.7-143.5 217Komponenter som inte medföljer produkten För att ladda ner säkerhetsinstruktionerna, användningsmanualen, det tekniska säkerhetsbladet och energidata:

• Besök webbsidan docs.whirlpool.eu

• Eller kontakta kundtjänst (på telefonnumret som återges på garantisedeln). När du kontaktar kundtjänst ska moderna på produktens serienummerplåt återges. 218UK ЗАГАЛЬНІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ
