MANUALE UTENTE WHVS 90F LT C K WHIRLPOOL

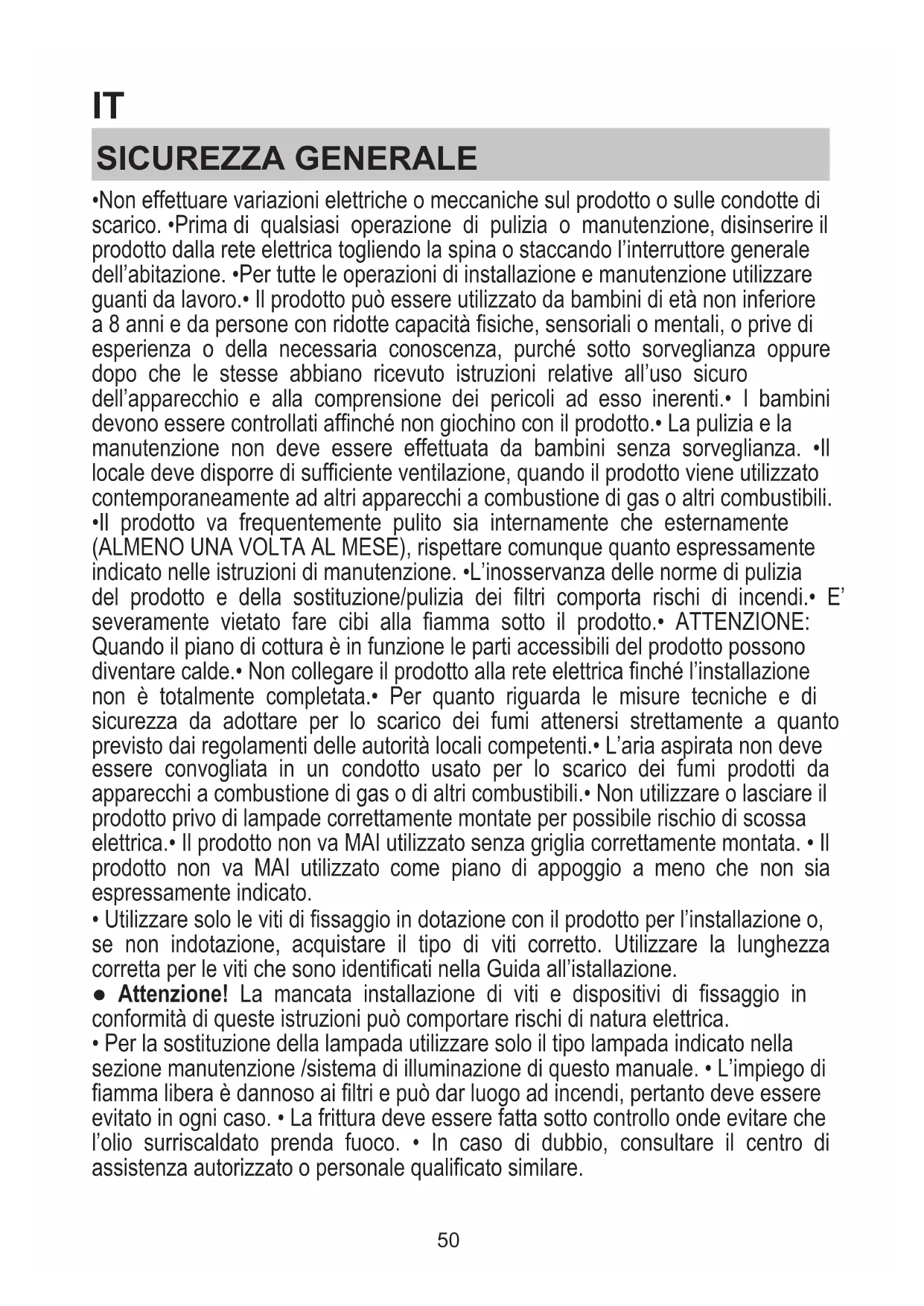

• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. •Prima di qualsiasi operazione di pulizia o manutenzione, disinserire il prodotto dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. •Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.• Il prodotto può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.• I bambini devono essere controllati affinché non giochino con il prodotto.• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. •Il locale deve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

• Il prodotto va frequentemente pulito sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. •L’inosservanza delle norme di pulizia del prodotto e della sostituzione/pulizia dei filtri comporta rischi di incendi.• E’ severamente vietato fare cibi alla fiamma sotto il prodotto.• ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili del prodotto possono diventare calde.• Non collegare il prodotto alla rete elettrica finché l’installazione non è totalmente completata.• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.• Non utilizzare o lasciare il prodotto privo di lampade correttamente montate per possibile rischio di scossa elettrica.• Il prodotto non va MAI utilizzato senza griglia correttamente montata. • Il prodotto non va MAI utilizzato come piano di appoggio a meno che non sia espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l’installazione o, se non indotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all’istallazione. ● Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sistema di illuminazione di questo manuale. • L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. • La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. • In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare. 50Attenzione! Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 45 cm in caso di cucine elettriche e di 60 cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 8 anni. ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o un sistema di comando a distanza separato. Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto. Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone. L'installazione, comprendente anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Mai utilizzare apparecchi per pulizia a vapore – rischio di shock elettrico. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. L’apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti e aspirazione dei fumi derivanti dalla cottura stessa. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi. ● Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ● Non effettuare variazioni elettriche sull'apparecchio. ● Prima di procedere all'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione. ● E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. L'apparecchio potrebbe avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse. 51COLLEGAMENTO ELETTRICO La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. ● Attenzione! Prima di ricollegare il circuito all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. Non utilizzare prolunghe, prese multiple o adattatori. Se il cavo non è provvisto di spina,collegare i fili attenendosi alla tabella seguente: Tensione e frequenza della rete Fare riferimento al valore indicato nella etichetta caratteristiche all'interno della cappa. Collegamento fili : giallo/verde N: blu L: marrone Sostituzione del cavo di alimentazione La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica. SCARICO DELL'ARIA (per le versioni aspiranti) Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito. ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto. ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate. FILTRANTE O ASPIRANTE? ! La vostra cappa è pronta per essere utilizzata in versione aspirante. Per utilizzare la cappa in versione filtrante va installato l’apposito KIT ACCESSORIO. Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte. Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa. Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono già contenute in questomanuale. Versione aspirante I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo. ATTENZIONE Il tubo di evacuazione non è fornito e va acquistato. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione. 52Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i. Versione filtrante L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi. COMANDI La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura. T1. ON/OFF “Night Light” T2. ON/OFF luci piano cottura – Selezione temperatura di colore T3. Funzionamento “Autolight” T4. Funzionamento “ZEN Mode” T5. ON/OFF Motore T6. Funzionamento “POWER BOOST 1” T7. Funzionamento “POWER BOOST 2” T8. Funzionamento automatico “COOKSENSE” T9. Indicatore saturazione filtri T10. ON/OFF modalità di funzionamento “Breath Daily Cycle” T11. ON/OFF modalità di funzionamento “Breath Intensive Cycle" T12. Indicatore luminoso di funzione WI-FI attiva T13. Connessione WI-FI

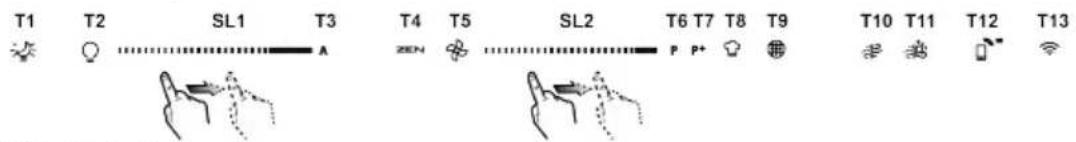

T1. ON/OFF “NIGHT LIGHT”

Premere per accendere/spegnere l’illuminazione soffusa ambiente. T2. ON/OFF LUCI PIANO COTTURA – SELEZIONE TEMPERATURA DI COLORE Premere per accendere/spegnere l’illuminazione del piano cottura

• A luci accese, sfiorare la striscia led SL1 con le dita verso destra o verso sinistra rispettivamente per aumentare o diminuire l’intensità della luce. Premere nuovamente (a lungo) per impostare la temperatura di colore dell’illuminazione.

• Sfiorare la striscia led SL1 con le dita verso destra o verso sinistra per impostare un colore di luce più freddo o più caldo.Se non ci sono cambiamenti di colore per 5 secondi, SL1 lampeggia sul livello di colore impostato e un segnale acustico indica che il sistema ha salvato la configurazione impostata. Nota: la luce si accende all’ultimo colore impostato prima dello spegnimento.

T3. FUNZIONAMENTO “AUTOLIGHT”

Premere per attivare /disattivare la funzione di illuminazione automatica “Autolight”. Nota: La funzione si attiva solo quando la cappa è connessa in wi-fi al piano cottura. Una volta attivata la funzione, la luce piano cottura verrà gestita automaticamente in funzione dello stato del piano di cottura connesso.

T4. FUNZIONAMENTO “ZEN MODE”

Premere per attivare/disattivare la modalità di aspirazione “ZEN”. Questa funzione permette di attivare una velocità di aspirazione che risulti il miglior compromesso fra silenziosità ed efficienza di aspirazione.

Premere per accendere/spegnere il motore di aspirazione.

• A motore acceso, sfiorare la striscia led SL2 con le dita verso destra o verso sinistra rispettivamente per aumentare o diminuire la velocità (potenza) di aspirazione.

T6. FUNZIONAMENTO “POWER BOOST 1”

Da motore di aspirazione acceso, premere T6 per attivare la velocità (potenza) di aspirazione intensiva “POWER BOOST 1” (temporizzata). Nota: Dopo 5 minuti la cappa continua funzionare alla velocità precedentemente impostata

53T7. FUNZIONAMENTO “POWER BOOST 2”

Da motore di aspirazione acceso, premere T7 per attivare la velocità (potenza) di aspirazione intensiva “POWER BOOST 2” (temporizzata). Nota: Dopo 5 minuti la cappa continua funzionare alla velocità precedentemente impostata.

T8. FUNZIONAMENTO AUTOMATICO “COOKSENSE”

La cappa imposta automaticamente la velocità (potenza) di aspirazione 1 per poi aumentare se le condizioni ambientali rilevate dal sensore della cappa lo richiedono. In assenza di variazioni delle condizioni ambientali, dopo 5 minuti (se la cappa è già in velocità (potenza) di aspirazione 1), la cappa si spegne. Nota: per un uso corretto di questo funzione eseguire prima la “Regolazione dei parametri per il Funzionamento automatico “ (vedi paragrafo relativo). Nota: durante il funzionamento automatico se l’utente agisce sulle altre funzioni che regolano la velocità, la funzione auto ventilazione si disattiva.

T9. INDICATORE SATURAZIONE FILTRI

Ad intervalli regolari la cappa segnala la necessità di eseguire la manutenzione dei filtri. Nota: gli indicatori si attivano a cappa accesa. Tasto T9 acceso: eseguire la manutenzione del filtro grassi. Tasto T9 lampeggiante: eseguire la manutenzione del filtro carbone attivo. Reset indicatori saturazione filtri: Nota: questa operazione va eseguita a cappa accesa. Premere a lungo il tasto T9; la luce si spegne ad indicare l’avvenuto reset. Attivazione indicatore saturazione filtro al carbone attivo. Nota: questa operazione va eseguita a motore di aspirazione spento. Questo indicatore è normalmente disattivato ; va attivato in caso di installazione della cappa in versione filtrante, quindi in presenza dei filtri carbone. Premere contemporaneamente i tasti T1 e T10 a lungo per attivare la funzione: i tasti si illuminano ad indicare l’avvenuta attivazione. Per disattivare la funzione, premere nuovamente gli stessi tasti (T1 e T10) a lungo: i tasti lampeggiano brevemente, per poi spegnersi, ad indicare l’avvenuta disattivazione. T10. ON/OFF MODALITÀ DI FUNZIONAMENTO “BREATH DAILY CYCLE” La cappa imposta automaticamente la velocità (potenza) di aspirazione 1 per poi aumentare se le condizioni ambientali rilevate dal sensore della cappa lo richiedono. In assenza di variazioni della velocità di aspirazione, in base alle condizioni ambientali rilevate, dopo 2 ore, la cappa si spegne. In ogni modo dopo 5 ore la cappa si disattiva comunque, forzatamente. Nota: per un uso corretto di questo funzione eseguire prima la “Regolazione dei parametri per il Funzionamento automatico “ (vedi paragrafo relativo). T11. ON/OFF MODALITÀ DI FUNZIONAMENTO “BREATH INTENSIVE CYCLE“ La cappa imposta automaticamente la velocità (potenza) di aspirazione 5 per poi aumentare se le condizioni ambientali rilevate dal sensore della cappa lo richiedono. In assenza di variazioni della velocità di aspirazione, in base alle condizioni ambientali rilevate, dopo 2 ore, la cappa si spegne. In ogni modo dopo 5 ore la cappa si disattiva comunque, forzatamente. Nota: per un uso corretto di questo funzione eseguire prima la “Regolazione dei parametri per il Funzionamento automatico “ (vedi paragrafo relativo). T12. INDICATORE LUMINOSO DI FUNZIONE WI-FI ATTIVA L’indicatore si accende quando la cappa è controllata da remoto tramite App.

T13. CONNESSIONE WI-FI

Premere per attivare/disattivare le funzioni WI-FI. Questa funzione permette di poter connettere il prodotto ad Internet e di monitorare/controllare a distanza la cappa attraverso uno smartphone o tablet. Per utilizzare la funzione WI-FI è necessario collegare l'apparecchio alla rete wireless domestica (Internet) seguendo la 54procedura di configurazione descritta nelle istruzioni “MANUALE WI-FI”. REGOLAZIONE DEI PARAMETRI PER IL FUNZIONAMENTO AUTOMATICO Ai fini di un uso corretto del funzionamento automatico eseguire la “Calibrazione della cappa” e la “Selezione del piano di cottura”. Calibrazione della cappa Nota: questa operazione va eseguita in condizione di standby, cioè dopo 1 minuto dallo spegnimento del motore Premere il tasto T4 per 5 secondi. La velocità (potenza) di aspirazione 1 inizia a funzionare ed il tasto T4 lampeggia ad indicare che ha avuto inizio la calibrazione della cappa che durerà per 5 minuti circa. Nota: per interrompere la calibrazione premere T4 per 5 secondi; la calibrazione risulterà invalidata, e dovrà quindi essere ripetuta. Nota: alla prima alimentazione del prodotto la calibrazione viene eseguita automaticamente: T4 lampeggiante; quindi attendere 5 minuti che la calibrazione sia completata. Selezione del piano di cottura Nota: questa operazione va eseguita in condizione di standby, cioè dopo 1 minuto dallo spegnimento del motore Premere il tasto T10+T11 per 5 secondi. I tasti T10 e T11 si accendono. Premere il tasto T10 nel caso di piano di cottura a gas - il tasto lampeggia ad indicare l’avvenuta selezione. Premere il tasto T11 nel caso di piano di cottura elettrico - il tasto lampeggia ad indicare l’avvenuta selezione. Il tasto premuto lampeggerà per 3 secondi, ad indicare che la selezione è stata memorizzata.

ISTRUZIONI PER LA CONNESSIONE WI-FI

CONTROLLO REMOTO/PROCEDURA DI CONFIGURAZIONE DELL'APPLICAZIONE “Whirlpool 6th Sense Live” L'applicazione Whirlpool 6th Sense Live consente di azionare e controllare l'apparecchio a distanza da un dispositivo esterno. Per abilitare l'apparecchio al controllo remoto è necessario eseguire la procedura di configurazione della connettività. Questa procedura è necessaria per registrare l'apparecchio e collegarlo alla rete domestica. La procedura di configurazione deve essere eseguita una sola volta. Sarà necessario eseguirla nuovamente solo in caso di modifica delle proprietà del router (nome della rete, password o provider di dati).

1.1 PRIMA DI INIZIARE LA PROCEDURA DI CONFIGURAZIONE

1. Per eseguire la procedura è necessario disporre di: Uno smartphone o tablet con sistema operativo Android 7.0 (o su-

periore), oppure un Ipad o un IPhone con sistema operativo IOS 11 (o superiore); • un router WiFi b/g/n 2.4 Ghz colle- gato a Internet (verificare con lo smartphone o il tablet che l'intensità del segnale della rete wireless domestica sia buona nella zona dell'apparecchio). 2. Scaricare e installare l'applicazione gratuita Whirlpool 6th Sense Live sul proprio smartphone o tablet android oppure sull'iPAD/iPhone dallo store online. L'app fornirà tutte le istruzioni necessarie per la procedura di installazione. Se non si dispone ancora di un account, crearne uno e registrarsi al servizio (sottoscrivendo i termini legali) per poter usufrui- re delle funzionalità disponibili nell'app. 3. Registrare il proprio apparecchio seguendo le istruzioni dell'app. Per la procedura di registrazione sarà richiesto il co- dice SAID (Smart Appliance IDentifier) riportato sull'etichetta dell'apparecchio. Il codice SAID è una combinazione di numeri e lettere (10 caratteri). Annotare qui il codice SAID del proprio apparecchio: SAID ……………………………………..

1.2 PRIMA DI INIZIARE LA PROCEDURA DI CONFIGURAZIONE

• Prima di iniziare l'installazione, accendere il router e verificare che il segnale wireless della rete domestica raggiunga l'apparecchio. Per verificare la potenza del segnale WiFi, usare un tablet o uno smartphone collegati solo al router Wi-Fi, disabilitare tutte le altre connessioni e portare il dispositivo vicino all'apparecchio. Aprire una qualsiasi pagina 55Internet in un browser e controllare che venga scaricata in modo veloce e corretto. Se la connessione a Internet dell'abitazione funziona correttamente ma la pagina non viene scaricata, potrebbe essere necessario installare un di- spositivo di estensione Wi-Fi (non in dotazione con l'apparecchio).

• Se il router supporta WPS 2.0 (o versioni successive), seguire la procedura di configurazione automatica per collega- re l'apparecchio al router. Se il router non supporta WPS, seguire la procedure di configurazione manuale Seguire le istruzioni dell'app Whirlpool 6th Sense Live che compaiono sul tablet o sullo smartphone per collegare l'apparecchio alla propria rete WiFi. Oppure, eseguire una delle procedure di connessione automatica o manuale descritte ai paragrafi successivi.

1.2.1 ISTRUZIONI PER LA CONFIGURAZIONE AUTOMATICA (PRIMO UTILIZZO)– METODO WPS

Questa procedura può essere utilizzata solo se il router supporta WPS 2.0 (o versioni successive) 1. Sull'apparecchio, attivare il processo di riconoscimento premendo per tre secondi il tasto di connettività (viene emesso un segnale acustico di conferma). L'apparecchio viene impostato in modalità di “ricerca” di una rete locale. L'icona di connettività sull'apparecchio inizia a lampeggiare velocemente. 2. Sul router wireless, premere il tasto WPS per stabilire una connessione tra i due prodotti. Una spia sul router inizia a lampeggiare. 3. Quando l'apparecchio si connette al router locale, l'icona WiFi inizia a lampeggiare più lentamente (questa caratteristi- ca non è supportata su tutti gli apparecchi).

4. L'apparecchio cerca di collegarsi al sistema backend. L'icona di connettività rimane accesa in modo fisso. Se l'icona

WiFi non smette di lampeggiare dopo alcuni minuti, significa che l'apparecchio non è riuscito a stabilire una connes- sione con la rete domestica mediante WPS. Provare a ripetere la procedura e, se non dovesse riuscire, usare la pro- cedura di configurazione manuale.

5. La procedura di connessione alla rete WiFi può essere interrotta premendo il tasto di connettività.

1.3 DISATTIVAZIONE / ATTIVAZIONE DELLA CONNETTIVITÀ WI-FI

Per disattivare la connessione dell'apparecchio alla rete WiFi, premere per 5 secondi il tasto di connettività (sarà emesso un segnale acustico di conferma). L'icona WiFi sul display dell'apparecchio dovrebbe spegnersi. Per riattivare la connessione WiFi dell'apparecchio, premere il tasto WiFi sul prodotto. Una volta configurata la connessione, è possibile disattivarla e scollegare l'apparecchio dalla rete WiFi premendo il tasto di connettività per 10 secondi (saranno emessi due segnali acustici di conferma, il primo dopo 5 secondi e il secondo dopo 10 secondi). L'icona WiFi sul display dell'apparecchio dovrebbe spegnersi. Per ricollegare l'apparecchio alla rete WiFi domestica, seguire la procedura descritta nella sezione “Preparazione alla configurazione”.

1.4 ISTRUZIONI PER LA CONFIGURAZIONE MANUALE (PRIMO UTILIZZO) - METODO MICRO ACCESS POINT

Questa procedura utilizza la tecnologia Micro Access Point e può essere utilizzata con i router che non supportano WPS.

1. Prima di iniziare la procedura di configurazione, annotare il nome (SSID) e la password della rete wireless domestica

e il codice SAID dell'apparecchio. Questi dati saranno necessari durante la procedura di installazione. 2. Accendere il router, controllare che la connessione a Internet sia attiva e collegare il proprio smartphone/tablet alla sua rete wifi. 3. Sull'apparecchio, attivare il processo di riconoscimento premendo per 5 secondi il tasto di connettività (saranno emes- si due segnali acustici di conferma, il primo dopo 3 secondi, il secondo dopo 5 secondi) • l'icona della rete WiFi do- vrebbe iniziare a lampeggiare sull'interfaccia dell'apparecchio. 4. Scansionare il codice QR riportato sull'etichetta applicata all'apparecchio; a questo punto, l'app Whirlpool 6th Sense Live fornirà istruzioni dettagliate per l'esecuzione della procedura. Nota: In alcune circostanze, è possibile che l'app ri- chieda di specificare il tipo di apparecchio: in questo caso, selezionare Cappa. 565. Una volta stabilita la connessione, l'icona WiFi sull'apparecchio dovrebbe smettere di lampeggiare e restare accesa in modo fisso. Altrimenti, scollegare e ricollegare l'apparecchio dalla rete elettrica e ripetere la procedura.

6. La procedura di configurazione è terminata.

1.5 CONTROLLO REMOTO / UTILIZZO QUOTIDIANO

Questa funzione è implementata solo su alcuni tipi di apparecchio.

1. Assicurarsi che il router sia acceso e collegato a Internet.

2. Assicurarsi che la spia dello stato di connessione WiFi sul display del prodotto sia accesa in modo fisso.

3. L'app Whirlpool 6th Sense Live permette di controllare l'apparecchio da remoto; in particolare, offre la possibilità di:

• controllare l'apparecchio e attivare varie opzioni anche quando si è fuori casa.

• accedere a funzioni supplementari, come ad esempio la modalità Smart Energy

• ottimizzare i consumi energetici, approfittando ad esempio delle fasce orarie più convenienti.

• accedere a ulteriori informazioni sull'utilizzo dell'apparecchio.

• verificare lo stato dell'apparecchio e eventuale necessità di manutenzione (es. ricambio filtri).

• Sincronizzare la cappa con il piano e il forno pirolitico compatibili consentendo all'apparecchio di attivarsi in maniera del tutto automatica.

1.6 IDENTIFICAZIONE RAPIDA DELLO STATO DI CONNESSIONE DELL'APPARECCHIO

Se la spia dello stato di connessione WiFi sul display dell'apparecchio lampeggia velocemente, significa che l'apparecchio sta cercando di connettersi al router. Se invece lampeggia lentamente, significa che l'apparecchio è collegato al router ma non riesce a connettersi a Internet (ad esempio perché la rete ADSL non funziona); alcuni tipi di apparecchio non supportano il lampeggio a velocità differenti. Se la spia è accesa in modo fisso, significa che l'apparecchio è collegato a Internet e al sistema cloud di Whirlpool.

1.7 DOMANDE FREQUENTI SULLA CONNESSIONE WIFI

Quali protocolli WiFi sono supportati? L'adattatore WiFi installato supporta la connettività Wi-Fi b/g/n per i paesi europei. Quali impostazioni occorre configurare nel software del router? Per il router sono richieste le seguenti impostazioni: 2.4 GHz abilitato, WiFi b/g/n, DHCP e NAT attivati. Quale versione di WPS è supportata? WPS 2.0 o versioni successive. Consultare la documentazione del router. Vi sono differenze tra smartphone (o tablet) Android e iOS? Non vi sono differenze, è possibile usare indifferentemente l'uno o l'altro sistema operativo. È possibile utilizzare il tethering tramite connessione da cellulare invece di un router? Sì, ma i servizi cloud sono concepiti per dispositivi con connessione permanente. Come si può controllare che la connessione a Internet domestica sia operativa e la funzionalità wireless sia abilitata? È possibile cercare il proprio dispositivo smart nella rete. Prima di provare, disabilitare tutte le altre connessioni dati. Come si può verificare che l'apparecchio sia collegato alla propria rete WiFi domestica? Accedere alla configurazione del router (vedere il manuale del router) e controllare che l'indirizzo MAC dell'apparecchio sia presente nell'elenco dei dispositivi wireless collegati. Dove si può trovare l'indirizzo MAC dell'apparecchio? Direttamente sull'apparecchio: cercare l'etichetta contenente gli indirizzi SAID e MAC. L'indirizzo MAC è formato da una combinazione di numeri e lettere che inizia con “88:e7”. Come si può controllare se la funzionalità wireless dell'apparecchio è abilitata? Usando lo smartphone o il tablet, controllare nell'app Whirlpool 6th Sense Live che la rete dell'apparecchio sia visibile e collegata al cloud. Che cosa può impedire al segnale di raggiungere l'apparecchio? Controllare che i dispositivi collegati non occupino interamente la banda disponibile. Verificare che il numero dei dispositivi abilitati per la connessione WiFi non superi il limite massimo supportato dal router. Quale dovrebbe essere la distanza tra il router e l'apparecchio? 57Normalmente, il segnale WiFi ha una potenza sufficiente per coprire un paio di stanze, ma la portata effettiva dipende in gran parte dal materiale delle pareti. È possibile controllare la potenza del segnale avvicinando lo smartphone o il tablet all'apparecchio. Cosa si può fare se la connessione wireless non raggiunge l'apparecchio? È possibile utilizzare dispositivi specifici per estendere la copertura della rete WiFi domestica, ad esempio access point, ripetitori WiFi e ponti Power-line (non in dotazione con l'apparecchio). Dove si possono trovare il nome e la password della rete wireless? Consultare la documentazione del router. Normalmente, sul router è applicata un'etichetta contenente le informazioni necessarie per accedere alla pagina di configurazione usando un dispositivo connesso. Cosa si può fare se il router utilizza il canale WiFi dei vicini? Forzare il router a usare il canale WiFi dell'abitazione. Cosa si può fare se la spia dello stato di connessione continua a lampeggiare lentamente e non rimane accesa in modo fisso, o se non si riesce a stabilire una connessione stabile con il router domestico? È possibile che l'apparecchio si colleghi al router ma non riesca ad accedere a Internet. Per collegare l'apparecchio a Internet, controllare le impostazioni del router e/o della linea. Impostazioni del router: NAT deve essere attivo, Firewall e DHCP devono essere configurati correttamente. Tipi di crittografia supportati per le password: WEP, WPA,WPA2. Se si desidera usare un tipo di crittografia differente, consultare il manuale del router. Impostazioni della linea: se il provider del servizio Internet ha stabilito il numero di indirizzi MAC che possono collegarsi a Internet, può darsi che non si riesca a collegare l'apparecchio al cloud. L'indirizzo MAC è un identificatore univoco ed è diverso per ogni dispositivo. Si dovrà chiedere al provider la procedura da seguire per collegare a Internet altri dispositivi diversi dai computer. Come si può controllare se i dati vengono trasmessi? Dopo avere configurato la rete, spegnere l'apparecchio, attendere 20 secondi e riaccenderlo: verificare che l'app mostri lo stato dell'interfaccia utente dell'apparecchio. Alcune impostazioni impiegano diversi secondi per comparire nell'app. Si può modificare l'account Whirlpool 6th mantenendo connessi gli apparecchi? È possibile creare un nuovo account, ma occorre ricordarsi di revocare l'associazione dei propri apparecchi al vecchio account prima di associarli a quello nuovo. Cosa occorre fare se si cambia il router? È possibile mantenere gli stessi parametri di configurazione (nome e password della rete) oppure cancellare le impostazioni precedenti dall'apparecchio e ripetere la procedura di configurazione. 58MANUTENZIONE

• Pulizia: Per la pulizia usare esclusivamente un panno inumidito con detersivi liquidi neutri. Non utilizzare utensili o strumenti per la pulizia. Filtro Antigrasso: Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

• Filtro ai carboni attivi lavabile (solo per versione filtrante): il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica questa necessità). Come indicato nella sezione disegni: togliere i filtri antigrasso, rimuovere il filtro carbone e lavare in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno). Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente. Rimettere i filtri antigrasso. Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato. Illuminazione

• Il sistema di illuminazione è basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, con una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

• Sistema di Illuminazione : Il sistema di illuminazio- ne non è sostituibile dall’utente, in caso di malfun- zionamenti contattare il servizio assistenza.

59SMALTIMENTO A FINE VITA

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto. L'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Il materiale dell’imbalo è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo NORMATIVE Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2- 31, EN/IEC 62233. Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13;EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

SUGGERIMENTI DI UTILIZZO

Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

ANOMALIE DI FUNZIONAMENTO

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona: Verificare che: -Non c’è interruzione di corrente -È stata selezionata una velocità

• Se la cappa ha un rendimento scarso: Verificare che: -La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata. -La cucina è sufficientemente areata per permettere una presa d’aria. -Il filtro carbone non è consumato (cappa in versione filtrante).

• Se la cappa si è spenta nel corso del normale funzionamento: Verificare che: -non c’è interruzione di corrente. -il dispositivo di interruzione omnipolare non è scattato. In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio assistenza scollegate per almeno 5 sec. l’apparecchio dall’alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l’anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d’assistenza. 60DATI TECNICI Altezza (cm) Larghezza (cm) Profondità (cm) Ø del tubo di scarico (cm) 103.7-135

103.7-143.5 Componenti non in dotazione con il prodotto Per scaricare le istruzioni di sicurezza, il ma- nuale d’uso, la scheda tecnica e i dati energe- tici:

• Visitare il sito web docs.whirlpool.eu

• Oppure, contattare il Servizio Assistenza (al numero di telefono riportato sul libretto di garan- zia). Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto. 61ES SEGURIDAD GENERAL
