ПОСІБНИК КОРИСТУВАЧА WHVS 90F LT C K WHIRLPOOL

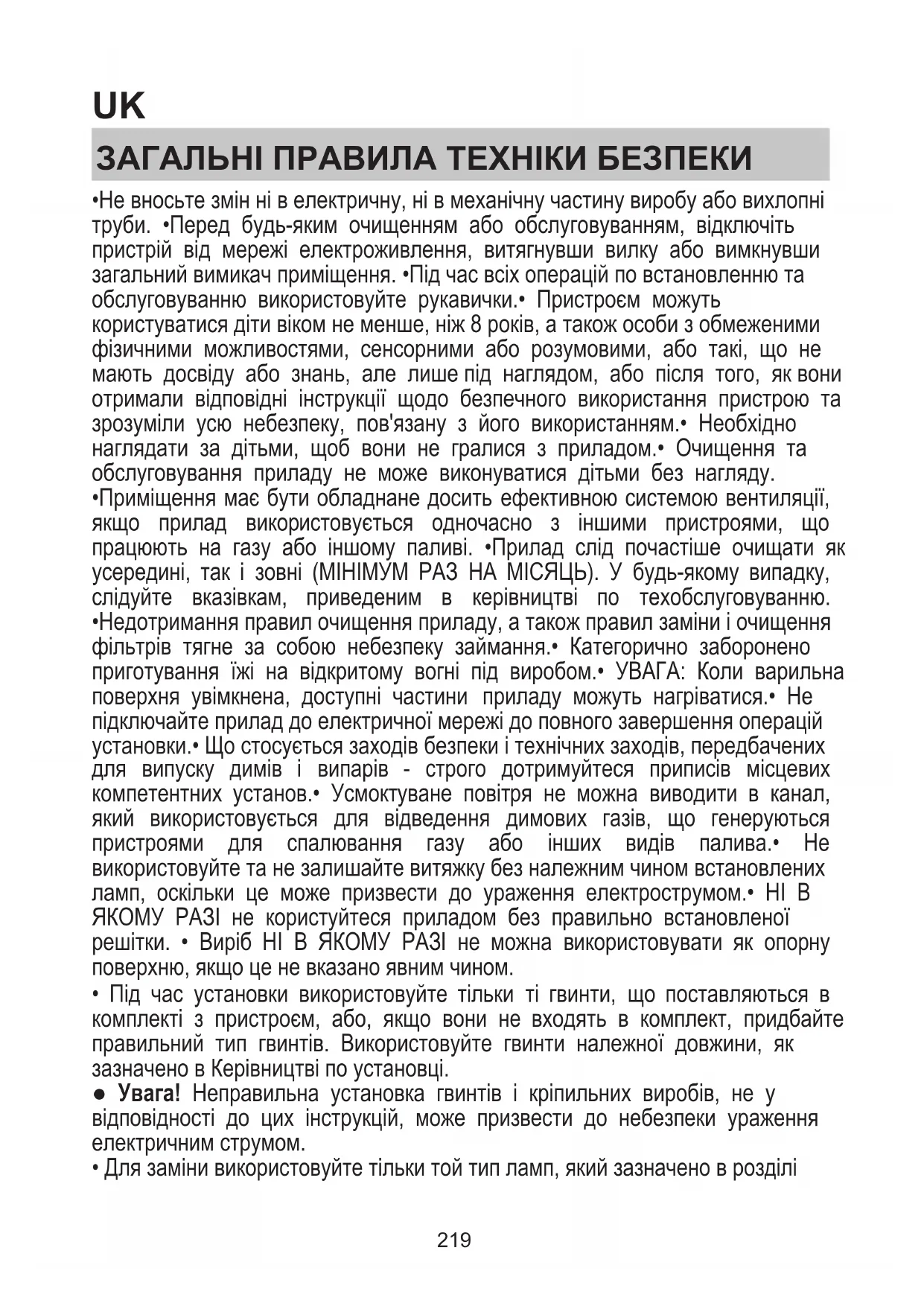

• Не вносьте змін ні в електричну, ні в механічну частину виробу або вихлопні труби. •Перед будь-яким очищенням або обслуговуванням, відключіть пристрій від мережі електроживлення, витягнувши вилку або вимкнувши загальний вимикач приміщення. •Під час всіх операцій по встановленню та обслуговуванню використовуйте рукавички.• Пристроєм можуть користуватися діти віком не менше, ніж 8 років, а також особи з обмеженими фізичними можливостями, сенсорними або розумовими, або такі, що не мають досвіду або знань, але лише під наглядом, або після того, як вони отримали відповідні інструкції щодо безпечного використання пристрою та зрозуміли усю небезпеку, пов'язану з його використанням.• Необхідно наглядати за дітьми, щоб вони не гралися з приладом.• Очищення та обслуговування приладу не може виконуватися дітьми без нагляду.

• Приміщення має бути обладнане досить ефективною системою вентиляції, якщо прилад використовується одночасно з іншими пристроями, що працюють на газу або іншому паливі. •Прилад слід почастіше очищати як усередині, так і зовні (МІНІМУМ РАЗ НА МІСЯЦЬ). У будь-якому випадку, слідуйте вказівкам, приведеним в керівництві по техобслуговуванню.

• Недотримання правил очищення приладу, а також правил заміни і очищення фільтрів тягне за собою небезпеку займання.• Категорично заборонено приготування їжі на відкритому вогні під виробом.• УВАГА: Коли варильна поверхня увімкнена, доступні частини приладу можуть нагріватися.• Не підключайте прилад до електричної мережі до повного завершення операцій установки.• Що стосується заходів безпеки і технічних заходів, передбачених для випуску димів і випарів - строго дотримуйтеся приписів місцевих компетентних установ.• Усмоктуване повітря не можна виводити в канал, який використовується для відведення димових газів, що генеруються пристроями для спалювання газу або інших видів палива.• Не використовуйте та не залишайте витяжку без належним чином встановлених ламп, оскільки це може призвести до ураження електрострумом.• НІ В ЯКОМУ РАЗІ не користуйтеся приладом без правильно встановленої решітки. • Виріб НІ В ЯКОМУ РАЗІ не можна використовувати як опорну поверхню, якщо це не вказано явним чином.

• Під час установки використовуйте тільки ті гвинти, що поставляються в комплекті з пристроєм, або, якщо вони не входять в комплект, придбайте правильний тип гвинтів. Використовуйте гвинти належної довжини, як зазначено в Керівництві по установці. ● Увага! Неправильна установка гвинтів і кріпильних виробів, не у відповідності до цих інструкцій, може призвести до небезпеки ураження електричним струмом.

• Для заміни використовуйте тільки той тип ламп, який зазначено в розділі 219технічного обслуговування системи освітлення цього посібника. • Використання відкритого полум'я шкодить фільтрам і може призвести до пожежі, тому цього слід уникати в будь-якому випадку. • Смажити їжу потрібно з обережністю, щоб нагріте масло не спалахнуло. • Якщо ви сумніваєтеся, зверніться до авторизованого сервісного центру або відповідного кваліфікованого персоналу. Увага! Не використовуйте прилад з програматором, таймером, окремим дистанційним керуванням або будь-яким іншим пристроєм, який активується автоматично.

• Мінімальна відстань між опорною поверхнею ємностей на кухонному приладі та найнижчою частиною витяжки повинна бути не менше 45 cm у разі електричних плит та 60 cm у разі газових або комбінованих плит. Якщо в інструкції з встановлення газової плити вказано більшу відстань, це необхідно враховувати. Тримати прилад подалі від дітей до 3 років. Зберігайте прилад у недоступному місці для дітей до 8 років, що не перебувають під постійним наглядом дорослих. УВАГА: прилад не призначений для роботи із зовнішнім пристроєм або окремою системою дистанційного керування. Цей прилад не призначений для професійного використання. Не використовуйте пристрій на відкритому повітрі. Щоб уникнути ризику травмування, прилад повинен переміщатися та встановлюватися двома або більше людьми. Установка, включаючи також будь-які підключення водопостачання (якщо є) та електричні з'єднання, а також ремонтні роботи повинні виконуватися кваліфікованим персоналом. Після завершення установки відкладіть пакувальний матеріал (пластмасові деталі, полістирол тощо) поза досяжністю дітей, щоб уникнути ризику

Не використовуйте прилад, якщо у вас вологі руки або босоніж. Ніколи не використовуйте парові прилади для чищення - ризик ураження електричним струмом. Неухильно дотримуватися інструкцій, наведених в цьому посібнику. Відхиляється будь яка відповідальність за можливі несправності, пошкодження або пожежі, які виникли при використанні пристрою внаслідок недотримання інструкцій, наведених в даному посібнику. Прилад призначений для побутового використання з метою приготування їжі та всмоктування парів, що утворюються під час приготування. Не дозволяється використовувати з іншою метою (напр. для опалення приміщення). Виробник не несе жодної відповідальності за неналежне використання або помилкове налаштування команд. ● Уважно прочитайте інструкції: вони містять важливу інформацію по встановленню, використанню та безпеці. ● Заборонено вносити зміни в електричну частину пристрою. 220● Перед встановленням пристрою переконайтесь у відсутності пошкоджених компонентів. В іншому випадку, зверніться до продавця і не продовжуйте

• Важливо зберігати всі посібники, що супроводжують виріб, щоб мати можливість ознайомитися з ними в будь-який час. У випадку продажу, передачі або переміщення переконайтеся, що посібник залишиться разом з

Пристрій може мати інший зовнішній вигляд, ніж той, що зображений на малюнках в цій інструкції, однак вказівки з використання, обслуговування і встановлення залишаються такими ж самими. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ Напруга мережі повинна відповідати напрузі, зазначеній на табличці з характеристиками, розташованій всередині витяжки. Якщо витяжка обладнана вилкою, підключайте її до розетки, яка відповідає чинним стандартам і розташована в доступному місці, навіть після встановлення. Якщо вилка відсутня (пряме підключення до мережі) або вилка знаходиться в недоступному місці і після установки, застосуєте відповідний стандартам біполярний перемикач, який забезпечує повне відключення від мережі в умовах III категорії перенапруги, відповідно до правил установки. ● Увага! Перед тим, як під'єднувати контур до мережі і перевіряти правильність роботи, завжди перевіряйте, щоб мережевий кабель був правильно змонтований. Не використовуйте подовжувачі на кілька розеток або перехідники. Якщо кабель не оснащений штекером, підключіть дроти відповідно до наведеної нижче таблиці: Напруга і частота мережі Дивіться значення, вказане на табличці з даними всередині витяжки. Підключення дротів : жовтий/зелений N: синій L: коричневий Заміна кабелю живлення Витяжка оснащена спеціальним кабелем живлення, у разі пошкодження кабелю, будь ласка, зверніться до сервісного центру для його заміни. ВИХІД ПОВІТРЯ (для витяжних версій) Приєднати витяжку до труб і отворів стіни діаметром, еквівалентним діаметру виходу повітря (з'єднувальний

Використання труб і настінних випускних отворів меншого діаметра призведе до зменшення продуктивності всмоктування і різкого збільшення рівня шуму. В цьому випадку виробник не несе жодної відповідальності. ! Використовуйте трубопровід необхідною довжиною. ! Використовуйте повітропровід з якомога меншою кількістю вигинів (максимальний кут: 90°). ! Уникайте різких змін в перерізі труби. ! Компанія знімає з себе будь-яку відповідальність у разі недотримання цих правил. 221ФІЛЬТРАЦІЯ ЧИ ВСМОКТУВАННЯ? ! Ваша витяжка готова до використання у версії зі всмоктуванням. Для використання витяжки у фільтруючому варіанті необхідно встановити відповідний ДОДАТКОВИЙ КОМПЛЕКТ. Перевірте на перших сторінках цього посібника, чи входить до комплекту постачання КОМПЛЕКТ ДОДАТКОВОГО ОБЛАДНАННЯ, чи його необхідно придбати окремо. Примітка: У стандартній комплектації в деяких випадках на витяжці може бути встановлена додаткова система фільтрації з активованим вугіллям. Інформація про те, як переобладнати витяжку з витяжної версії у фільтруючу, вже міститься в цьому посібнику. Варіант відведення Пара виводиться назовні через витяжну трубу, закріплену на з'єднувальному фланці.

Вивідна труба не постачається в комплекті і повинна бути придбана окремо. Діаметр вивідної труби повинен дорівнювати діаметру з'єднувального кільця. Якщо витяжка обладнана вугільним(и) фільтром(ами), фільтр(и) необхідно зняти. Варіант з фільтрацією Повітря, що всмоктується, знежирюється та дезодорується перед поверненням у приміщення. Для використання витяжки в даному виконанні необхідно встановити додаткову систему фільтрів з активованим вугіллям. ЕЛЕМЕНТИ УПРАВЛІННЯ Витяжка оснащена панеллю управління з регулятором швидкості всмоктування і регулятором освітлення варильної

T1. ВКЛ./ВИМК.(ON/OFF) «Нічне підсвічування» (Night Light) T2. ВКЛ./ВИМК.(ON/OFF) підсвічування варильної поверхні – Вибір температури кольору T3. Режим роботи «Авто-підсвічування» (Autolight) T4. Режим роботи «ZEN Mode» (Найбільшого спокою) T5. ВКЛ./ВИМК.(ON/OFF) мотора T6. Режим роботи «POWER BOOST 1»(Підсилювання потужності) T7. Режим роботи «POWER BOOST 2»(Підсилювання потужності) T8. Режим роботи автоматичний «COOKSENSE» (Регулювання за обставинами) T9. Індикатор насичення фільтрів T10. ВКЛ./ВИМК.(ON/OFF) режим роботи «Breath Daily Cycle» T11. ВКЛ./ВИМК.(ON/OFF) режим роботи «Breath Intensive Cycle» T12. Світлоіндикатор включення функції WI-FI T13. З'єднання по мережі WI-FI T1. ВКЛ./ВИМК.(ON/OFF) «НІЧНЕ ПІДСВІЧУВАННЯ» (NIGHT LIGHT) Натисніть, щоб увімкнути / вимкнути зовнішнє розсіяне освітлення.

T2. ВКЛ./ВИМК.(ON/OFF) ПІДСВІЧУВАННЯ ВАРИЛЬНОЇ ПОВЕРХНІ – ВИБІР ТЕМПЕРАТУРИ КОЛЬОРУ

Натисніть, щоб увімкнути / вимкнути підсвічування варильної поверхні

• При включеному підсвічуванні проведіть по світлодіодній смузі SL1 пальцями вправо або вліво відповідно для збільшення або зменшення інтенсивності світла. Знову натисніть (довгостроково), щоб включити налаштування температури кольору освітлення.

• Проведіть пальцями по світлодіодній смузі SL1 вправо або вліво, щоб встановити більш холодний або теплий колір світла. Якщо колір не змінюється протягом 5 секунд, SL1 блимає на встановленому рівні кольору, а звуковий сигнал вказує, що система зберегла встановлену конфігурацію. Примітка: при включенні світла у нього буде температура кольору, задана перед вимиканням. T3. РЕЖИМ РОБОТИ «АВТО-ПІДСВІЧУВАННЯ» (AUTOLIGHT) Натисніть, щоб увімкнути / вимкнути функцію автоматичного підсвічування (Autolight). Примітка: Функція активується лише тоді, коли витяжка підключена до варильної поверхні за допомогою Wi-Fi. Після 222активації функції, підсвічування варильної поверхні буде автоматично керуватися відповідно до стану підключеної варильної поверхні. T4. РЕЖИМ РОБОТИ «ZEN MODE» (НАЙБІЛЬШОГО СПОКОЮ) Натисніть, щоб увімкнути / вимкнути режим всмоктування «ZEN». Ця функція дозволяє активувати таку швидкість всмоктування, яка є найкращим компромісом між тишею та ефективністю всмоктування.

T5. ВКЛ./ВИМК.(ON/OFF) МОТОРА

Натисніть, щоб увімкнути / вимкнути мотор витяжки.

• Під час роботи мотора, проведіть по світлодіодній смузі SL2 пальцями вправо або вліво відповідно для збільшення або зменшення швидкості (потужності) всмоктування. T6. РЕЖИМ РОБОТИ «POWER BOOST 1»(ПІДСИЛЮВАННЯ ПОТУЖНОСТІ) При увімкненому моторі витяжки натисніть T6, щоб активувати інтенсивну швидкість всмоктування (потужність) «POWER BOOST 1» (працює за часом). Примітка: Через 5 хвилин витяжка продовжить працювати з раніше встановленою швидкістю T7. РЕЖИМ РОБОТИ «POWER BOOST 2»(ПІДСИЛЮВАННЯ ПОТУЖНОСТІ) При увімкненому моторі витяжки натисніть T7, щоб активувати інтенсивну швидкість всмоктування (потужність) «POWER BOOST 2» (працює за часом). Примітка: Через 5 хвилин витяжка продовжить працювати з раніше встановленою швидкістю. T8. РЕЖИМ РОБОТИ АВТОМАТИЧНИЙ «COOKSENSE» (РЕГУЛЮВАННЯ ЗА ОБСТАВИНАМИ) Витяжка автоматично встановлює швидкість всмоктування (потужність) 1, а потім збільшує, якщо цього вимагають параметри середовища в приміщенні, виявлені датчиком витяжки. За відсутності змін умов середовища, через 5 хвилин (якщо витяжка вже має швидкість всмоктування (потужність) 1), витяжка вимикається. Примітка: для правильного використання цієї функції спочатку виконайте "Налаштування параметрів для автоматичної роботи" (див. відповідний параграф). Примітка: під час автоматичної роботи, якщо користувач включає інші функції, що регулюють швидкість, функція автоматичної вентиляції вимикається. T9. ІНДИКАТОР НАСИЧЕННЯ ФІЛЬТРІВ Через певні інтервали часу витяжка сигналізує про необхідність виконання техобслуговування фільтрів. Примітка: індикатори включаються при включеній витяжці. Кнопка T9 увімкнена: виконайте технічне обслуговування жирового фільтру. Кнопка T9 блимає: виконайте технічне обслуговування фільтра з активованим вугіллям. Скидання індикаторів насиченості фільтрів: Примітка: ця операція повинна виконуватися на включеній витяжці. Тривало натисніть кнопку T9; підсвічування згасне, вказуючи на те, що скидання виконано. Активація індикатора насичення фільтра з активованим вугіллям. Примітка: ця операція повинна виконуватися на вимкненому моторі витяжки. Даний індикатор зазвичай відключений; його слід активувати, якщо витяжка встановлена у фільтруючому варіанті, отже, за наявності вугільних фільтрів. Виконайте одночасне довге натискання на кнопки T1 і T10, щоб увімкнути функцію: підсвічування кнопок загориться, вказуючи на виконану активацію. Щоб вимкнути функцію: знову виконайте довге натискання на ті ж кнопки (T1 і T10): кнопки недовго блимають і потім згасають, вказуючи на вимикання функції.

T10. ВКЛ./ВИМК.(ON/OFF) РЕЖИМ РОБОТИ «BREATH DAILY CYCLE»

Витяжка автоматично встановлює швидкість всмоктування (потужність) 1, а потім збільшує, якщо цього вимагають параметри середовища в приміщенні, виявлені датчиком витяжки. За відсутності змін швидкості, виходячи з виміряних параметрів середовища в приміщенні, через 2 години витяжка вимкнеться. У будь-якому випадку витяжка через 5 годин буде зупинена примусово. Примітка: для правильного використання цієї функції спочатку виконайте «Регулювання параметрів для Автоматичної роботи» (див. Відповідний пункт).

T11. ВКЛ./ВИМК.(ON/OFF) РЕЖИМ РОБОТИ «BREATH INTENSIVE CYCLE»

223Витяжка автоматично встановлює швидкість всмоктування (потужність) 5 а потім збільшує, якщо цього вимагають параметри середовища в приміщенні, виявлені датчиком витяжки. За відсутності змін швидкості, виходячи з виміряних параметрів середовища в приміщенні, через 2 години витяжка вимкнеться. У будь-якому випадку витяжка через 5 годин буде зупинена примусово. Примітка: для правильного використання цієї функції спочатку виконайте "Налаштування параметрів для автоматичної роботи" (див. відповідний параграф). T12. СВІТЛОІНДИКАТОР ВКЛЮЧЕННЯ ФУНКЦІЇ WI-FI Індикатор включається, коли витяжка управляється дистанційно через Додаток.

T13. З'ЄДНАННЯ ПО МЕРЕЖІ WI-FI

Натисніть, щоб увімкнути / вимкнути функції WI-FI. Ця функція дозволяє підключати виріб до Інтернету та віддалено контролювати / керувати витяжкою через смартфон або планшет. Щоб використовувати функцію WI-FI, пристрій потрібно підключити до домашньої бездротової мережі (Інтернет), дотримуючись процедури конфігурації, описаної в «ПОСІБНИК З WI-FI». РЕГУЛЮВАННЯ ПАРАМЕТРІВ ДЛЯ АВТОМАТИЧНОЇ РОБОТИ З метою правильного використання автоматичного режиму роботи виконайте «Калібрування витяжки» та «Вибір варильної поверхні». Калібрування витяжки Примітка: ця операція повинна виконуватися в режимі очікування (standby), тобто через 1 хвилину після вимкнення мотора. Натискайте на кнопку T4 протягом 5 секунд. Швидкість всмоктування (потужність) 1 починає працювати, і кнопка T4 блимає, вказуючи на те, що калібрування витяжки розпочато і триватиме близько 5 хвилин. Примітка: для зупинки калібрування натискайте кнопку T4 протягом 5 секунд; калібрування буде недійсним, і тому його слід повторити. Примітка: при першому включенні пристрою калібрування виконується автоматично: T4 блимає; тому почекайте 5 хвилин, поки не завершиться калібрування. Вибір варильної поверхні Примітка: ця операція повинна виконуватися в режимі очікування (standby), тобто через 1 хвилину після вимкнення мотора. Натискайте на кнопки T10+T11 протягом 5 секунд. Кнопки T10 та T11 світяться. Натисніть кнопку T10 і в разі газової плити – кнопка почне блимати, вказуючи на те, що вибір зроблено. Натисніть кнопку T11 і в разі електричної плити – кнопка почне блимати, вказуючи на те, що вибір зроблено. Натиснута кнопка блиматиме протягом 3 секунд, вказуючи на те, що вибір було збережено. ІНСТРУКЦІЇ ДЛЯ ПІДКЛЮЧЕННЯ WI-FI ДИСТАНЦІЙНЕ КЕРУВАННЯ / ПРОЦЕДУРА НАЛАШТУВАННЯ ЗАСТОСУНКУ «Whirlpool 6th Sense Live» Застосунок Whirlpool 6th Sense Live дозволяє дистанційно керувати приладом через зовнішній пристрій. Щоб підготувати пристрій для дистанційного управління, необхідно виконати процедуру налаштування підключення. Ця процедура потрібна для реєстрації пристрою та підключення до домашньої мережі. Процедуру налаштування потрібно виконати лише один раз. Вам доведеться виконати процедуру ще раз, лише якщо змінено властивості маршрутизатора (ім’я мережі, пароль або постачальник даних).

1.1 ПЕРЕД ПОЧАТКОМ ПРОЦЕДУРИ КОНФІГУРАЦІЇ

1. Для проведення процедури потрібно мати: Смартфон або планшет з операційною системою Android 7.0 (або

вище) або Ipad або iPhone з операційною системою IOS 11 (або вище); • маршрутизатор WiFi b/g/n 2,4 ГГц, підключений до Інтернету (перевірте за допомогою смартфона або планшета, чи потужність сигналу домашньої бездротової мережі в зоні дії пристрою висока). 2242. Завантажте та встановіть безкоштовну програму Whirlpool 6th Sense Live на свій смартфон або планшет Android або iPad/iPhone з онлайн-магазину. Додаток надасть усі необхідні інструкції щодо процедури встановлення. Якщо у вас ще немає облікового запису, створіть його та зареєструйтесь в сервісі (підписавши умови використання), щоб скористатися перевагами функцій, доступних у застосунку.

3. Зареєструйте свій пристрій, дотримуючись інструкцій застосунку. Для процедури реєстрації потрібен код SAID

(Smart Appliance IDentifier), вказаний на етикетці пристрою. SAID-код - це комбінація цифр і букв (10 символів). Запишіть SAID-код вашого пристрою тут: SAID ……………………………………..

1.2 ПЕРЕД ПОЧАТКОМ ПРОЦЕДУРИ КОНФІГУРАЦІЇ

• Перед початком встановлення увімкніть маршрутизатор і переконайтеся, що бездротовий сигнал домашньої мережі досягає пристрою. Щоб перевірити потужність сигналу Wi-Fi, використовуйте планшет або смартфон, підключений тільки до маршрутизатора Wi-Fi, вимкніть усі інші підключення і піднесіть пристрій до приладу. Відкрийте будь-яку Інтернет-сторінку у браузері та переконайтеся, що вона завантажена швидко та правильно. Якщо підключення до Інтернету у вашому домі працює належним чином, але сторінка не завантажується, можливо, вам доведеться встановити додатковий пристрій ретрансляції або підсилювач Wi- Fi (не постачається разом із приладом).

• Ваш маршрутизатор підтримує WPS 2.0 (або подальші версії), дотримуйтесь процедури автоматичного налаштування, щоб підключити прилад до маршрутизатора. Якщо ваш маршрутизатор не підтримує WPS, виконайте процедуру конфігурації вручну Дотримуйтесь інструкцій застосунку Whirlpool 6th Sense Live, які з’являються на вашому планшеті чи смартфоні, щоб під’єднати пристрій до вашої мережі WiFi. Або виконайте одну з процедур автоматичного або ручного підключення, описану в наступних параграфах.

1.2.1 ІНСТРУКЦІЯ З АВТОМАТИЧНОГО КОНФІГУРУВАННЯ (ПЕРШЕ ЗАСТОСУВАННЯ) - WPS МЕТОД

Цю процедуру можна використовувати, лише якщо ваш маршрутизатор підтримує WPS 2.0 (або наступні версії)

1. Активуйте процес розпізнавання на пристрої, натискаючи клавішу підключення протягом трьох секунд

(видається звуковий сигнал підтвердження). Пристрій встановлено в режимі "пошук" локальної мережі. Піктограма підключення на пристрої починає швидко блимати.

2. На бездротовому маршрутизаторі натисніть кнопку WPS, щоб встановити зв’язок між двома продуктами.

Індикатор на маршрутизаторі починає блимати.

3. Коли пристрій підключається до локального маршрутизатора, піктограма WiFi починає блимати повільніше (ця

функція підтримується не у всіх приладах).

4. Пристрій намагається підключитися до серверної системи. Іконка підключення горить постійним світлом. Якщо

іконка Wi-Fi не перестає блимати через кілька хвилин, це означає, що пристрою не вдалося підключитися до домашньої мережею за допомогою WPS. Спробуйте повторити процедуру і, якщо це не вдасться, скористайтеся процедурою конфігурації вручну.

5. Процедуру підключення до мережі WiFi можна перервати, натиснувши кнопку підключення.

1.3 ДЕАКТИВАЦІЯ / АКТИВАЦІЯ ПІДКЛЮЧЕННЯ WI-FI

Щоб вимкнути підключення приладу до мережі WiFi, натисніть і утримуйте кнопку підключення протягом 5 секунд (пролунає звуковий сигнал підтвердження). Іконка WiFi на дисплеї пристрою повинна згаснути. Щоб відновити з'єднання WiFi приладу, натисніть кнопку WiFi на виробі. Після налаштування з'єднання ви можете його деактивувати та відключити пристрій від мережі WiFi, натискаючи кнопку підключення протягом 10 секунд (ви почуєте два звукові сигнали підтвердження, перший через 5 секунд, а другий через 10 секунд). Іконка WiFi на дисплеї пристрою повинна згаснути. Щоб знов підключити пристрій до домашньої мережі WiFi, дотримуйтесь процедур, описаних у розділі «Підготовка до конфігурування».

2251.4 ІНСТРУКЦІЇ ЩОДО РУЧНОЇ КОНФІГУРАЦІЇ (ПЕРШЕ ВИКОРИСТАННЯ) - МЕТОД MICRO ACCESS POINT

Ця процедура використовує технологію Micro Access Point і може використовуватися з маршрутизаторами, які не підтримують технологію WPS.

1. Перед початком процедури налаштування запишіть ім'я (SSID) та пароль вашої домашньої бездротової мережі

та SAID-код пристрою. Ці дані будуть потрібні під час процедури встановлення.

2. Увімкніть маршрутизатор, переконайтеся, що інтернет-з'єднання активне, і підключіть смартфон/планшет до

3. Активуйте процес розпізнавання на пристрої, натиснувши кнопку підключення протягом 5 секунд (пролунають

два звукові сигнали підтвердження, перший через 3 секунди, другий через 5 секунд) • Іконка мережі WiFi повинна почати блимати на інтерфейсі пристрою.

4. Відскануйте QR-код з етикетки на приладі; таким чином додаток Whirlpool 6th Sense Live надасть детальні

інструкції щодо виконання процедури. Примітка: За певних обставин програма може попросити вас вказати тип приладу: у цьому випадку виберіть Витяжка.

5. Після встановлення зв’язку піктограма WiFi на приладі повинна перестати блимати і горіти постійним світлом.

В іншому випадку від'єднайте прилад від електромережі та підключіть його знову і повторіть процедуру.

6. Процедура конфігурування завершена.

1.5 ДИСТАНЦІЙНЕ КЕРУВАННЯ / ЩОДЕННЕ ВИКОРИСТАННЯ

Ця функція реалізована лише на деяких типах обладнання.

1. Переконайтеся, що маршрутизатор увімкнено та підключено до Інтернету.

2. Переконайтесь, що індикатор стану з’єднання WiFi на дисплеї виробу горить постійно.

3. Застосунок Whirlpool 6th Sense Live дозволяє дистанційно керувати приладом; зокрема, він пропонує

• керувати пристроєм і активувати різні опції, навіть коли ви знаходитесь не вдома.

• отримати доступ до додаткових функцій, таких як режим Smart Energy

• оптимізувати споживання енергії, наприклад, скориставшись найзручнішими часовими інтервалами.

• отримати доступ до додаткової інформації, щодо користування приладом.

• Перевірте стан приладу та потребу в технічному обслуговуванні (наприклад, заміні фільтрів).

• Синхронізуйте витяжку з сумісною духовою шафою з піролітичним очищенням, щоб прилад увімкнувся повністю автоматично.

1.6 ШВИДКЕ ВИЗНАЧЕННЯ СТАТУСУ ПІДКЛЮЧЕННЯ ПРИСТРОЮ

Якщо індикатор стану з'єднання WiFi на дисплеї пристрою швидко блимає, це означає, що пристрій намагається підключитися до маршрутизатора. Якщо він повільно блимає, це означає, що пристрій підключено до маршрутизатора, але він не може підключитися до Інтернету (наприклад, тому, що мережа ADSL не працює); деякі типи обладнання не підтримують блимання з різною швидкістю. Якщо індикатор горить постійним світлом, це означає, що прилад підключений до Інтернету та до хмарної системи Whirlpool.

1.7 ЧАСТО ЗАДАВАНІ ПИТАННЯ ПРО ПІДКЛЮЧЕННЯ WIFI

Які протоколи WiFi підтримуються? Встановлений адаптер WiFi підтримує підключення Wi-Fi b / g / n для європейських країн. Які параметри потрібно налаштувати в програмному забезпеченні маршрутизатора? Для маршрутизатора потрібні наступні налаштування: підтримка 2,4 ГГц, Wi-Fi b / g / n, сервер DHCP і функція NAT

Яка версія WPS підтримується? WPS 2.0 або наступні версії. Зверніться до документації маршрутизатора. Чи є відмінності між смартфонами (або планшетами) Android та iOS? Відмінностей немає, можна використовувати без проблем будь-яку з цих оперативних систем. Чи можу я використовувати тетерінг через стільникове з’єднання замість маршрутизатора? 226Так, але хмарні служби призначені для постійно підключених пристроїв. Як можна перевірити, чи працює з'єднання з домашнім інтернетом і чи включена функція бездротового

Ви можете шукати свій «smart» пристрій у мережі. Перш ніж спробувати, вимкніть усі інші з'єднання даних. Як перевірити підключення приладу до домашньої мережі WiFi? Увійти в конфігурацію маршрутизатора (див. Посібник з експлуатації маршрутизатора) і переконатися, що MAC- адреса пристрою є у списку підключених бездротових пристроїв. Де я можу знайти MAC-адресу пристрою? Безпосередньо на пристрої: шукайте етикетку, що містить SAID та MAC-адреси. MAC-адреса складається з комбінації цифр і букв, що починаються на «88: e7». Як можна перевірити, чи включена функція бездротового зв'язку? За допомогою смартфона або планшета перевірте у додатку Whirlpool 6th Sense Live, чи є мережа приладу видимою та підключеною до хмарного сервісу. Що може перешкодити сигналу потрапити на пристрій? Переконайтеся, що підключені пристрої не займають повністю доступний діапазон. Переконайтеся, що кількість пристроїв, увімкнених для з’єднання WiFi, не перевищує максимального обмеження, яке підтримується маршрутизатором. Якою має бути відстань між маршрутизатором та пристроєм? Зазвичай сигнал Wi-Fi має достатню силу, щоб покрити пару кімнат, але фактичний радіус дії значною мірою залежить від матеріалу стін. Ви можете перевірити рівень сигналу, розташувавши смартфон або планшет поблизу

Що робити, якщо бездротове з'єднання не досягає пристрою? Ви можете використовувати спеціальні пристрої для розширення покриття вашої домашньої мережі Wi-Fi, такі як точки доступу, ретранслятори WiFi та мости Power-line (не постачаються разом із приладом). Де я можу знайти ім'я та пароль бездротової мережі? Зверніться до документації маршрутизатора. Зазвичай на маршрутизаторі прикріплюється етикетка, що містить інформацію, необхідну для доступу до сторінки конфігурації за допомогою підключеного пристрою. Що я можу зробити, якщо маршрутизатор використовує сусідський Wi-Fi-канал? Примусити маршрутизатор використовувати домашній канал WiFi. Що я можу зробити, якщо індикатор стану з’єднання продовжує повільно блимати і не світиться постійно, або якщо не виходить встановити стабільне з'єднання з домашнім маршрутизатором? Буває, що пристрій може підключитися до маршрутизатора, але не може отримати доступ до Інтернету. Щоб підключити пристрій до Інтернету, перевірте налаштування маршрутизатора та / або лінії зв'язку. Налаштування маршрутизатора: NAT повинен бути активним, брандмауер і серверна служба DHCP повинні бути налаштовані правильно. Підтримувані типи шифрування паролів: WEP, WPA,WPA2. Якщо ви хочете використовувати інший тип шифрування, див. Посібник з експлуатації маршрутизатора. Параметри лінії: якщо ваш інтернет-провайдер задав кількість MAC-адрес, які можуть підключатися до Інтернету, можливо, ваш комп'ютер не може підключитися до хмарного сервісу. MAC-адреса - це унікальний ідентифікатор, і він свій у кожного пристрою. Потрібно буде уточнити у провайдера процедуру підключення до Інтернету інших пристроїв, крім комп'ютерів. Як я можу перевірити, чи передаються дані? Після налаштування мережі вимкніть прилад, зачекайте 20 секунд і ввімкніть його знову: перевірте, чи додаток відображає стан інтерфейсу користувача приладу. Деякі налаштування з’являються у застосунку через кілька секунд. Чи можу я змінити обліковий запис Whirlpool 6th, залишаючи підключеними прилади? Ви можете створити новий обліковий запис, але не забудьте скасувати зв’язок своїх пристроїв зі старим обліковим записом, перш ніж пов’язувати їх з новим. Що робити, якщо я міняю маршрутизатор? Можна зберегти ті ж параметри конфігурації (ім'я мережі та пароль) або видалити попередні установки з пристрою та повторити процедуру налаштування. 227ТЕХОБСЛУГОВУВАННЯ

• Очищення: Під час очищення використовуйте виключно вологу тканину з нейтральним миючим засобом. Не використовуйте інструменти та прилади під час очищення. Жировловлювальний фільтр: Його необхідно чистити один раз на місяць (або коли система індикації насичення фільтра - якщо вона передбачена на наявній моделі - вказує на цю необхідність), делікатними миючими засобами, вручну або в посудомийній машині при низьких температурах і на короткому циклі. При митті в посудомийній машині, жировий фільтр може знебарвитися, але його фільтрувальні властивості залишаються незмінними. Щоб зняти жировловлюючий фільтр, потягніть за ручку розчеплення з пружиною.

• Фільтр з активованим вугіллям, що миється (тільки для версії з фільтрацією): вугільний фільтр можна мити кожні два місяці (або коли система інформування забруднення фільтрів - якщо це передбачено у вашій моделі - вкаже на цю необхідність). Як зазначено в розділі креслень: зніміть жиропоглинаючі фільтри, зніміть вугільний фільтр і вимийте в гарячій воді відповідними миючими засобами або в посудомийній машині при температурі 65 °C (під час миття в посудомийній машині виконайте повний цикл миття без посуду всередині). Видаліть зайву воду, слідкуючи за тим, щоб не пошкодити фільтр, а потім помістіть його в духовку на 10 хвилин при температурі 100°C, щоб остаточно висушити. Знову встановіть жировловлюючі фільтри. Замінюйте килимок кожні 3 роки та кожного разу, коли тканина була пошкоджена.

• Система освітлення базується на світлодіодній технології. Світлодіоди гарантують оптимальне освітлення та мають термін служби до 10 разів більше, ніж у традиційних ламп, і дозволяють заощадити 90 % електроенергії.

• Система підсвічування: Користувач не може робити заміну системи підсвічування. У разі неполадок зв'язуйтеся зі службою технічної

228УТИЛІЗАЦІЯ ПІСЛЯ ЗАКІНЧЕННЯ ТЕРМІНУ СЛУЖБИ Цей апарат маркований класифікаційним символом відповідно до Директиви 2012/19/EC - UK SI 2013 No.3113, Про відходи електричного та електронного обладнання (WEEE). Контролюючи, щоб цей продукт утилізували належним чином. Користувач допомагає запобігти можливим негативним наслідкам для навколишнього середовища і здоров'я. Символ на самому виробі або супроводжувальній документації вказує, що при утилізації даного виробу з ним не можна поводитися як з будь-якими іншими побутовими відходами. Натомість його слід віддавати у відповідний пункт прийому електричного та електронного обладнання для подальшої утилізації. Утилізуйте його відповідно до місцевих правил утилізації відходів. За більш докладнішою інформацією про правила поводження з такими виробами, їх утилізації та переробки звертатися в місцеві органи влади, в службу по утилізації відходів або в магазин, в якому був придбаний даний пристрій. Пакувальний матеріал на 100% піддається переробці і позначений символом переробки НОРМАТИВНІ ДОКУМЕНТИ Устаткування спроектовано, протестовано та виготовлено згідно з такими стандартами безпеки: EN/IEC 60335-1; EN/IEC 60335-2- 31, EN/IEC 62233. Робочі характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ЕМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. РЕКОМЕНДАЦІЇ З ВИКОРИСТАННЯ Поради для належного використання в цілях зниження впливу на навколишнє середовище: На початку приготування увімкніть прилад на мінімальну швидкість та залиште її увімкненою на деякий час також після закінчення приготування. Збільшуйте швидкість тільки в разі великої кількості диму і пари, використовуючи функцію booster лише в окремих випадках. Для підтримки ефективності системи для зменшення запахів, замінити при необхідності вугільний/і фільтр/и. Для підтримки ефективної роботи жирового фільтра, очищуйте його в разі потреби. Для оптимізації ефективності та зниження рівня шуму, використовуйте максимальний діаметр системи повітропроводів, як описано в цьому посібнику. НЕСПРАВНОСТІ В РОБОТІ Якщо вам здається, що щось не працює, перш ніж звертатися до сервісного центру, виконайте наступні прості

• Якщо витяжка не працює: Перевірте, що: -Відсутні перебої в електропостачанні - Було вибрано швидкість

• Якщо витяжка працює погано: Перевірте, що: - Обрана частота обертання двигуна є достатньою для наявної кількості диму і парів. - Кухня має достатню вентиляцію для забезпечення припливу повітря. - Вугільний фільтр не зношений (витяжка у версії з фільтрацією).

• Якщо витяжка вимкнулася під час нормальної роботи: Перевірте, що: - відсутні перебої в електропостачанні. - багатополюсний відсічний пристрій не спрацював. У разі виникнення будь-якої несправності відключіть прилад від електромережі не менше ніж на 5 секунд, витягнувши вилку з розетки, а потім знову підключіть її до мережі. Якщо несправність не зникає, зверніться до сервісної служби. 229ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Висота (cm) Ширина (cm) Глибина (cm) Ø витяжної труби (cm) 103.7-135

103.7-143.5 Компоненти, що не постачаються з приладом Щоб завантажити інструкції з техніки безпеки, посібник користувача, технічний паспорт та енергетичні показники:

• Зайдіть на веб-сайт docs.whirlpool.eu

• Використовуйте QR-код

• Або зверніться до Сервісної служби (за номером телефону, вказаним у гарантійному талоні). При зверненні до служби післяпродажного обслуговування вкажіть коди, що містяться на заводській табличці
