Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 cm de large
Débit d'air max	600 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique C
Maintenance	Filtres à nettoyer régulièrement, entretien des conduits
Sécurité	Protection contre les surchauffes, interrupteur de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - WHVS 90F LT C K WHIRLPOOL

La hotte WHIRLPOOL WHVS 90F LT C K ne s'allume pas. Que faire ?

Vérifiez que la hotte est correctement branchée à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'est pas déclenché. Si le problème persiste, contactez le service après-vente.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la hotte. Cependant, si le bruit est excessif ou inhabituel, vérifiez si les filtres sont encrassés ou si les fixations sont lâches.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être nettoyés au lave-vaisselle ou à la main avec de l'eau chaude et du détergent doux. Assurez-vous de bien les rincer et de les laisser sécher avant de les remettre en place.

La hotte n'aspire pas bien. Que faire ?

Vérifiez que les filtres ne sont pas obstrués et qu'ils sont correctement installés. Assurez-vous également que le conduit d'évacuation n'est pas obstrué. Si nécessaire, nettoyez ou remplacez les filtres.

Quel est le niveau de consommation énergétique de cette hotte ?

La hotte WHIRLPOOL WHVS 90F LT C K a une classe énergétique indiquée sur l'étiquette. Consultez le manuel d'utilisation pour des informations détaillées sur la consommation électrique.

Comment installer la hotte correctement ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous que la hotte est installée à la hauteur recommandée au-dessus de la plaque de cuisson et que le conduit d'évacuation est bien raccordé.

Les lumières de la hotte ne fonctionnent pas. Que faire ?

Vérifiez si les ampoules sont grillées et remplacez-les si nécessaire. Assurez-vous également que l'interrupteur de la lumière fonctionne correctement.

Où puis-je trouver des pièces de rechange pour ma hotte ?

Les pièces de rechange peuvent être commandées auprès du service après-vente de Whirlpool ou chez des revendeurs agréés. Consultez le site officiel de Whirlpool pour plus d'informations.

Quelle est la durée de garantie de la hotte WHIRLPOOL WHVS 90F LT C K ?

La durée de garantie standard est généralement de 2 ans à partir de la date d'achat. Veuillez consulter le manuel ou le site Web de Whirlpool pour les détails spécifiques.

MODE D'EMPLOI WHVS 90F LT C K WHIRLPOOL

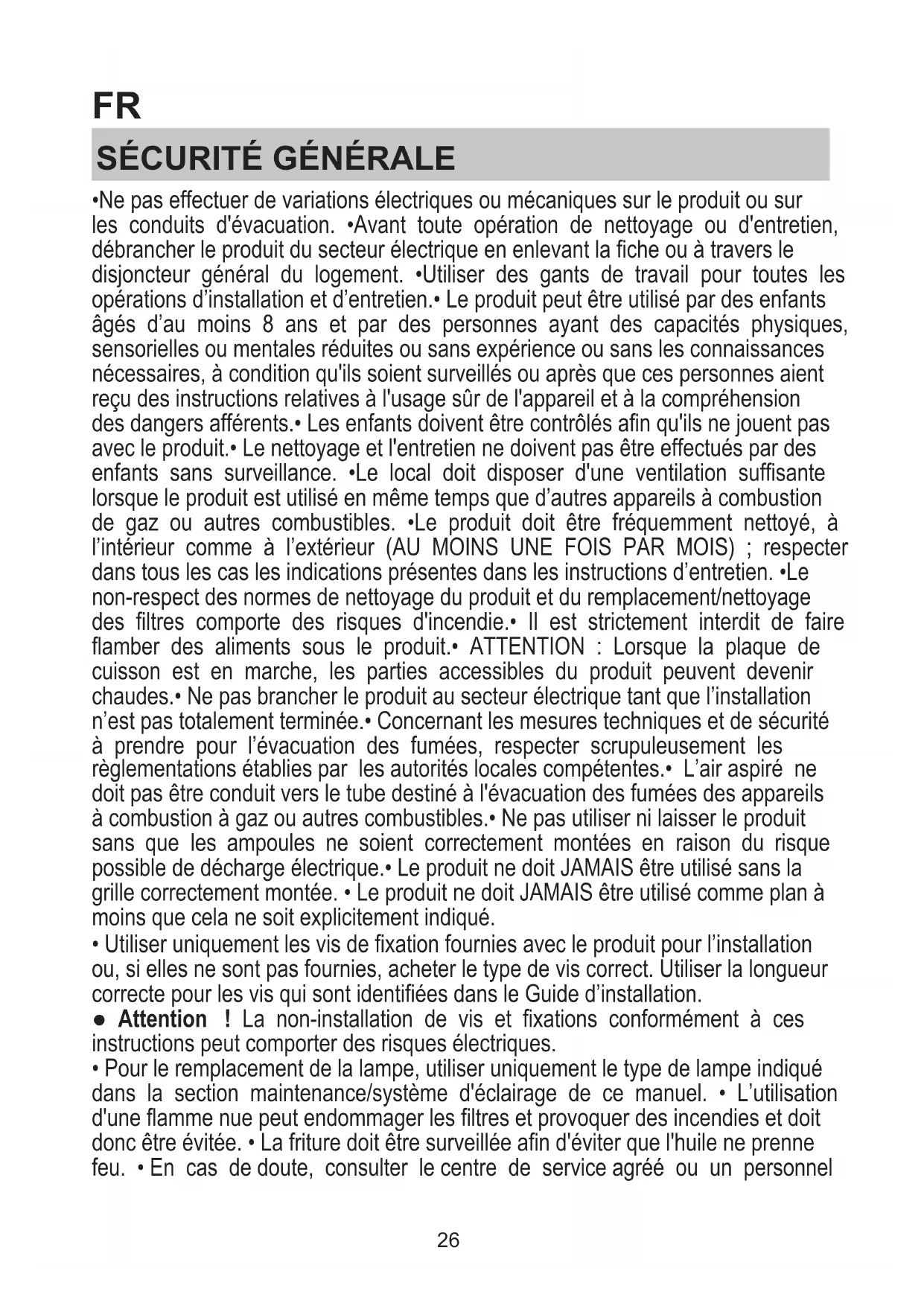

• Ne pas effectuer de variations électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. •Avant toute opération de nettoyage ou d'entretien, débrancher le produit du secteur électrique en enlevant la fiche ou à travers le disjoncteur général du logement. •Utiliser des gants de travail pour toutes les opérations d'installation et d'entretien. •Le produit peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou sans expérience ou sans les connaissances nécessaires, à condition qu'ils soient surveillés ou après que ces personnes aient reçu des instructions relatives à l'utilisation de l'appareil et à la compréhension des dangers afférients. •Les enfants doivent être contrôlés afin qu'ils ne jouent pas avec le produit. •Le nettoyage et l'entretien ne doit pas être effectuels par des enfants sans surveillance. •Le local doit dispose r'une ventilation suffisante lorsque le produit est utilisé en même temps que d'autres apparciels à combustion de gaz ou autres combustibles. •Le produit doit être féquèment nettoyé, à l'intérieur comme à l'extérieur (AU MOINS UNE FOIS PAR MOIS); respecter dans tous les cas les indications générées dans les instructions d'entretien. •Le non-respect des normes de nettoyage du produit et du remplacement/nettoyage des filtres comporte des risques d'accordie. Il est strictement interdit de faire flamber des alimentés sous le produit. •ATTENTION : Lorsque la plaque de cuisson est en marche, les parties accessibles du produit peuvent devenir chaudes. •Ne pas brancher le produit au secteur électrique tant que l'installation n'est pas totallement terminée. •Concernant les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respecter scrupleusement les règlementsations établies par les autorités locales compétentes. •L'air aspiré ne doit pas être conduit vers le tube destiné à l'évacuation des fumées des apparciels à combustion à gaz ou autres combustibles. •Ne pas utiliser ni laisser le produit sans que les ampoules ne soient correctement montées en raison du risque possible de décharge électrique. •Le produit ne doit JAMAIS être utilisé sans la grille correctement montée. •Le produit ne doit JAMAIS être utilisé comme plan à moins que cela ne soit explicitement indiqué.

• Utiliser uniquement les vis de fixation fournies avec le produit pour l'installation ou, si elles ne sont pas fournies, acheter le type de vis correct. Utiliser la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.

• Attention! La non-installation de vis et fixations conformément à ces instructions peut composer des risques électriques.
• Pour le remplacement de la lampé, utiliser uniquement le type de lampe indiqué dans la section maintenance/système déclairage de ce manuel. • L'utilisation d'une flamme neue peut endommager les filtres et provoquer des incendies et doit donc être évitée. • La friture doit être surveillée afin d'éviter que l'huile ne prenne feu. • En cas de doute, consulter le centre de service/agréé ou un personnel

qualifié similaire.

Attention! Ne pas utiliser avec un programmateur, une minutesie, une télécommande séparée ou tout autre appeareil qui s'active automatiquement.

• La distance minimale entre la surface de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte ne doit pas etre inférieure a 45 cm en cas de cusinières électriques et de 60 cm en cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson à gaz spécifique une distance plus importante, il faut en tener compte.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de la portée des enfants de moins de 8 ans.

ATTENTION: l'appareil n'est pas destiné à être mis en marche à l'aide d'un dispositif externe ou d'un système de commande à distance séparé.
Cet apparéil n'est pas destiné à un usage professionnel. Ne pas utiliser l' apparéil à l'extérieur.
Pour éviter le risque de blessures, l'appareil doit être déplaced et installé par minimum deux personnes.
L'installation, incluant les raccords pour l'alimentation en eau (s'ils sont prevus) et les branchements electriques, et les interventions de réparation doivent être effectuees par un personnel qualifié.
Après avoir complété l'installation, conserver le matériel d'emballage (plastique, polystyrene, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.
Ne jamais utiliser l'appareil pieds nus ou mouillés.
Ne jamais utiliser d'appareils de nettoyage à vapeur pour éviter le risque de chocolélectrique.
Suivre de pres les instructions reportées dans ce manuel. Nous déclinons toute responsabilité pour tout problème, dommage ou incendie causé à l'appareil suite au non-respect des instructions reportées dans ce manuel. L'appareil est destiné exclusivement à un usage domestique pour la cuisson des alimentés et l'extraction des fumées produites par la cuisson. Aucune autre utilisation n'est autorisée (par ex. chauffage de pieces). Le fabricant décline toute responsabilité en cas d'utilisation inappropriée ou de réglage erroné des commandes.
- Lire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.
- N'effectuer aucune variation électrique sur l'appareil.
- Avant de proceder à l'installation de l'appareil, vérifier qu'aucun composant n'est endommagé. Sinon, contacter le revendeur et ne pas continuer l'installation.
- Il est important de conserver tous les manuels qui accompagnent le produit pour pouvoir les consulter à tout moment. En cas de vente, de cession ou de transfert, s'assurer qu'ils restent avec le produit.
L'appareil peut avoir un aspect différent par rapport au dessin de cette notice mais les instructions pour l'utilisation, l'entretien et l'installation restent les mêmes.

BRANCHEMENT ÉLECTRIQUE

La tension d'alimentation doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Si elle est dotée d'une fiche, brancher la hotte à une prise conforme aux normes en vigueur située dans une zone accessible même après l'installation. Si elle n'est pas dotée de fiche (raccordement direct au secteur) ou si la fiche n'est pas placée dans un endroit accessible même après l'installation, appliquer un interrupteur bipolaire conforme qui assure la déconnexion complète du secteur dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

• Attention ! Avant de rebrancher le circuit à l'alimentation du secteur électrique et d'en vérifier le fonctionnement correct, toujours contrôle que le cable d'alimentation ait été correctement monté.

Ne pas utiliser de rallonges, de prises multiples ou d'adaptateurs.

Si le cable n'est pas doté de fiche, brancher les fils en respectant le tableau suivant:

Tension et fréquence du secteur électriche

Se référer à la valeur indiquée sur l'étiquette des caractéristiques à l'intérieur de la hotte.

Branchement des fils

：jaune/vert

N:bleu

L:marron

Remplacement du cable d'alimentation

La hotte est dotée d'un cable d'alimentation spécial ; en cas d'endommagement, le demander au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Brancher la hotte à des tubes et des orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccordement).

L'utilisation des tuyaux et des orifices d'évacuation d'un diamètre inférieur diminuera l'efficacité de l'extraction et augmentera considérablement le bruit.

Nous déclinons, dans ce cas, toute responsabilité.

! La longueur du conduit doit être celle strictement indispensable.
! Utiliser un conduit avec le moins de coudes possible (angle maximal du coude : 90^ ).
! Éviter de changer drastiquement la section du conduit.
! L'entreprise décline toute responsabilité en cas de non-respect de ces consignes.

FILTRANTE OU ASPIRANTE?

! Notre hotte est prete à être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRE dédié.

Vérifiez dans les premières pages de ce manuel si le KIT ACCESSOIRE est deja fourni ou s'il doit etre achete a part.

Remarque : S'il est fourni, dans certains cas le système de filtration supplémentaire à base de charbon actif pourrait deja être installé sur la hotte.

Les informations concernant la transformation de la hotte de version aspirante à version filtrante sont déjà containues dans ce manuel.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur par un tuyau d'échéppement fixé sur la bride de raccord.

ATTENTION

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tube d'évacuation doit être identique au diamètre de l'anneau de raccordement.

Si la hotte est dotée d'un/de filtré(s) à charbon, il(s) doit/doivent être retire(s).

Version filtrante

L'air aspiré sera dégraissé et désodorisé avant d'être renvoyé dans la pierce. Pour utiliser la hotte dans cette version, il faut installer un système de filtration supplémentaire à base de charbon actif.

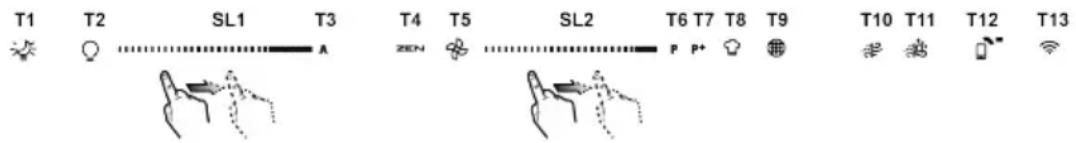

COMMANDES

La hotte est dotée d'un panneau de commande avec un contrôle des vitesses d'aspiration et un contrôle d'allumage de la lumière pour l'éclairage de la plaque de cuisson.

T1. ON/OFF « Night Light »
T2. ON/OFF éclairage plaque de cuisson - Sélection température de couleur
T3. Fonctionnement « Autolight »
T4. Fonctionnement « ZEN Mode »
T5. ON/OFF Moteur
T6. Fonctionnement « POWER BOOST 1 »
T7. Fonctionnement « POWER BOOST 2 »
T8. Fonctionnement automatique « COOKSENSE »
T9. Indicateur saturation filtres
T10. ON/OFF mode de fonctionnement « Breath Daily Cycle »
T11. ON/OFF mode de fonctionnement « Breath Intensive Cycle »
T12. Indicateur lumineux de fonction WI-Fl active
T13. Connexion WI-FL

T1.ON/OFFNIGHTLIGHT

Appuyer dessus pour allumer/eteindre l'éclairage ambient tamisé.

T2. ON/OFF ÉCLAIRAGE PLAQUE DE CUISSON - SELECTION TEMPERATURE DE COULEUR

Appuyer dessus pour allumer/eteindre I'eclairage du plan de travail

• Avec l'éclairage allumé, effleurer la bande LED SL1 les doigs vers la croite ou vers la gauche, respectivement pour augmenter ou réduire l'intensité de la lumière.

Appuyer de nouveau (pression longue) pour définir la température de couleur de l'éclairage.

• Effleurer la bande LED SL1 avec les doigs vers la croite ou vers la gauche pour définir une couleur de lumière plus froide ou plus chaude. S'il n'y a pas de changements de couleur pendant 5 secondes, SL1 clignote sur le niveau de couleur définit et un signal sonore indique que le système a enregistré la configuration effectue.

Remarque : la lumière s'allume avec la dernière couleur définie avant l'extinction.

T3. FONCTIONNEMENT « AUTOLIGHT »

Appuyer dessus pour activer/désactiver la fonction de l'éclairage automatique « Autolight »

Remarque : La fonction s'active uniquement quand la hotte est connectee en Wi-Fi à la plaque de cuisson. Une fois la fonction activée, l'éclairage de la plaque de cuisson sera géré automatiquement en fonction de l'état de la plaque de cuisson connectee.

T4. FONCTIONNEMENT « ZEN MODE »

Appuyer dessus pour activer/désactiver le mode d'extraction « ZEN »

Cet Fonction permect d'activer une vitesse d'extraction qui s'avere etre le meilleur compromis entre le niveau sonore et la performance d'extraction.

T5. ON/OFF MOTEUR

Appuyer dessus pour allumer/éteindre le moteur d'extraction.

• Avec le moteur allumé, effleurer la bande LED SL2 les doigts vers la droite ou vers la gauche, respectivement pour augmenter ou réduire la vitesse (puissance) d'extraction.
  T6. FONCTIONNEMENT « POWER BOOST 1 »

Avec le moteur d'extraction allumé, appuyer sur T6 pour activer la vitesse (puissance) d'extraction intensive « POWER BOOST 1 » (temporisée).

Remarque: ÀpRES 5 minutes, la hote continue de fonctionner à la vitesse précédemment définié

T7. FONCTIONNEMENT « POWER BOOST 2 »

Avec le moteur d'extraction allumé, appuyer sur T7 pour activer la vitesse (puissance) d'extraction intensive « POWER BOOST 2 » (temporisée).

Remarque : ÀpRES 5 minutes, la hotte continue de fonctionner à la vitesse précédemment définie.

T8. FONCTIONNEMENT AUTOMATIQUE « COOKSENSE »

La hotte definit automatique la vitesse (puissance) d'extraction 1 pour ensuite augmenter si les conditions d'ambiance détectees par le capteur de la hotte le requisite.

En l'absence de variations des conditions d'ambiance, la hotte s'est int apres 5 minutes (si la hotte est déjà la vitesse (puissance) d'extraction 1).

Remarque : pour une utilisation correcte de cette fonction, effectuer d'abord le « Réglage des paramètres pour le Fonctionnement automatique » (voir paragraphe correspondant).

Remarque : durant le fonctionnement automatique, si l'utilisateur agit sur les autres fonctions qui permettent de regler la vitesse, la fonction auto-ventilation se désactive.

T9. INDICATEUR SATURATION FILTRES

La hotte signale, à intervalles réguliers, l'obligation d'effectuer l'entretien des filtres.

Remarque : les indicateurs s'activent avec la hotte allumée.

Touche T9 allumée: effectuer l'entretien du filtré àGRAISSE.

Touche T9 clignotide : effectuer l'entretien du filtré à charbon actif.

Réinitialiser voyants saturation filtres :

Remarque: cette opération doit être réalisée avec la hotte allumée.

Appuyer avec une pression longue sur la touche T9; le voyant s'eteint pour indiquer la réinitialisation effective.

Activation de l'indicateur de saturation du filtré à charbon actif.

Remarque: cette opération doit être réalisée avec le moteur d'extraction eteint.

Cet indicateur est normalement désacté ; il doit être activé en cas d'installation de la hotte en version filtrante, et donc en présence des filtres à charbon.

Appuyer avec une pression longue simultanément sur les touches T1 et T10 pour activer la fonction : les touches s'allument pour indiquer l'activation effective.

Pour désactiver la fonction, appuyer de nouveau sur les mêmes touches (T1 et T10) avec une pression longue : les touches clignotent brivement, pour ensuite s'eteindre, pour indiquer la désactivation effective.

T10. ON/OFF MODE DE FONCTIONNEMENT « BREATH DAILY CYCLE »

La hotte definit automatique la vitesse (puissance) d'extraction 1 pour ensuite augmenter si les conditions d'ambiance detectees par le capteur de la hotte le requiement.

En l'absence de variations de la vitesse d'extraction, en fonction des conditions d'ambiance, la hotte s'est int apres 2 heures.

La hotte se désactive dans tous les cas par forçage après 5 heures.

Remarque : pour une utilisation correcte de cette fonction, effectuer d'abord le « Réglage des paramétres pour le Fonctionnement automatique » (voir

paragraphe correspondant).

T11. ON/OFF MODE DE FONCTIONNEMENT « BREATH INTENSIVE CYCLE »

La hotte definit automatique la vitesse (puissance) d'extraction 5 pour ensuite augmenter si les conditions d'ambiance détectees par le capteur de la hotte le requisite.

En l'absence de variations de la vitesse d'extraction, en fonction des conditions d'ambiance, la hotte s'est int apres 2 heures.

La hotte se désactive dans tous les cas par forçage après 5 heures.

Remarque : pour une utilisation correcte de cette fonction, effectuer d'abord le « Réglage des paramètres pour le Fonctionnement automatique » (voir paragraphe correspondant).

T12. INDICATEUR LUMINEUX DE FONCTION WI-FI ACTIVE

L'indicateur s'allume quand la hotte est controllee a distance par l'internendiaire de I'App.

T13. CONNEXION WI-FI

Appuyer pour activer/désactiver les fonctions WI-Fl.

Cette fonction permet de connecter le produit à Internet et de surveiller/contrôler à distance la hotte à travers un Smartphone ou une tablette.

Pour utiliser la fonction WI-FI, il est nécessaire de connecter l'appareil au réseau sans fil domestique (Internet) en suivant la procEDURE de configuration précite dans les instructions « MANUEL WI-FI MANUAL »

RéGLAGE DES PARAMÉTRES POUR LE FONCTIONNEMENT AUTOMATIQUE

Pour utiliser correctement le fonctionnement automatique, effectuer le « Calibrage de la hotte » et la « Sélection de la plaque de cuisson »

Calibrage de la hotte

Remarque: cette opération doit être réalisée en condition de voirie, c'est-à-dire 1 minute après l'extinction du moteur Appuyer sur la touche T4 pendant 5 secondes.

La vitesse (puissance) d'extraction 1 commence à fonctionner et la touche T4 clignote pour indiquer que le calibrage de la hotter a démarré et qu'il durera environ 5 minutes.

Remarque : pour interrompre le calibrage, appuyer sur T4 pendant 5 secondes ; le calibrage sera invalidé, et devra donc être répétré.

Remarque: le calibrage s'effectue automatiquement à la première alimentation du produit : T4 clignotant ; attendre ensuite 5 minutes que le calibrage soit terminé.

Sélection de la plaque de cuisson

Remarque: cette opération doit être réalisée en condition de voirie, c'est-à-dire 1 minute après l'extinction du moteur Appuyer sur la touche T10+T11 pendant 5 secondes.

Les touches T10 et T11 s'allument.

Appuyer sur la touche T10 en cas de plaque de cuisson gaz - la touche clignote pour indiquer la selection effective.

Appuyer sur la touche T11 en cas de plaque de cuisson électrique - la touche clignote pour indiquer la sélection effective.

La touche enfoncée clignotera pendant 3 secondes, pour indiquer que la selection a ete memorisee.

INSTRUCTIONS POUR LA CONNEXION WI-FI

CONTRôle à DISTANCE/PROCEDURE DE CONFIGURATION DANS L'APPLICATION « Whirlpool 6th Sense Live » L'application Whirlpool 6th Sense Live permet d'actionner et de contrôle l'appareil à distance à partir d'un dispositif externe. Pour habiliter l'appareil au contrôle à distance, il est nécessaire de suivre la procédure de configuration de la connectivité. Cette procédure est nécessaire pour enregistrer l'appareil et le connecter au réseau domestique. La procédure de configuration doit être effectuee une seule fois. Il sera nécessaire de I'effectuer a nouveau qu'en cas de modification des propriétés du routeur (nom du réseau, mot de passer ou fournisseur de données).

1.1 AVANT DE COMMENCER LA PROCEDURE DE CONFIGURATION

1. Pour suivre la procédure, il faut désposer de : Un Smartphone ou d'une tablette dotée du système d'exploitation Android 7.0 (ou supérieur), ou d'un iPad ou iPhone doté du système d'exploitation IOS 11 (ou supérieur); • un routeur WiFi b/g/n 2.4 Ghz connecté à Internet (verifier avec le Smartphone ou la tablette que l'intensité du signal du réseau sans fil est bonne dans la zone où se trouve l'appareil).
2. Telecharger l'application gratuite Whirlpool 6th Sense Live sur le store et l'installer sur le Smartphone ou tablette Android ou sur l'iPAD/iPhone. L'app fournira toutes les instructions nécessaires pour la procEDURE d'installation. Il faut posseder un compte pour pouvoir profiter des fonctionnalités disponibles dans l'app. Si ce n'est pas encore le cas, en creer un et s'enregistrer au service (en acceptant les conditions legales).
3. Enregistrer son apparéil en suivant les instructions de l'app. Le code SAID (Smart Appliance IDentifier) indiqué sur l'étiquette de l' apparéil sera demandé pour la procédure d'enregistrement. Le code SAID est une combinaison de chiffres et de lettres (10 caractères). Noter ici le code SAID de l' apparéil :

SAID

1.2 AVANT DE COMMENCER LA PROCEDURE DE CONFIGURATION

• Avant de commencer l'installation, allumer le routeur et vérifier que le signal sans fil du réseau domestique atteint l'appareil. Pour vérifier la puissance du signal WiFi, utiliser une tablette ou un Smartphone connectés uniquement au router Wi-Fi, désactiver toutes les autres connexions et placer le dispositif à proximate de l'appareil. Ouvrir n'importe qu'elle page Internet dans un navigateur et contrôler qu'elle s'ouvre rapidement et correctement. Si la connexion à Internet de l'activation fonctionne correctement mais que la page ne s'ouvre pas, il pourrait être nécessaire d'instructor un dispositif amplificateur Wi-Fi (non fourni avec l'appareil).
• Si le routeur supporte WPS 2.0 (ou des versions suivantes), suivre la procEDURE de configuration automatique pour connecter l'appareil au routeur. Si le routeur ne supporte pas WPS, suivre la procEDURE de configuration manuelle

Suivre les instructions de l'app Whirlpool 6th Sense Live qui apparaissent sur la tablette ou sur le Smartphone pour connecter l'ordinateur au réseau WiFi.

Ou suivre l'une des procédures de connexion automatique ou manuelle décrites dans les paragraphs suivants.

1.2.1 INSTRUCTIONS POUR LA CONFIGURATION AUTOMATIQUE (PREMIÈRE UTILISATION)- MÉTHODE WPS

Cette procedure peut uniquement etre suivie si le routeur supporte WPS 2.0 (ou versions suivantes)

1. Sur l'appareil, activer le processus de reconnaissance en appuyant pendant trois secondes sur la touche de connectivité (un signal sonore de confirmation est émis). L'appareil est configuré en mode de « recherche » d'un réseau local. L'icone de connectivité de l'appareil commence à clignoter rapidement.
2. Sur le routeur sans fil, appuyer sur la touche WPS pour étabir une connexion entre deux produits. Unvoyant commence a clignoter sur le routeur.
3. Quand l'appareil se connecte au routeur local, l'icone WiFi commence a clignoter plus lentement (cette caractéristique n'est pas supportée sur tous les apparciels).
4. L'appareil tente de se connecter au système back.end. L'icone de connectivité reste allumée de manière fixe. Si l'icone WiFi ne s'arrête pas de clignoter après quelques minutes, cela signifie que l'appareil n'a pas réussi à étabir une connexion au réseau domestique via WPS. Essayer de repeter la procédure et, en cas d'échec, utiliser la procédure de configuration manuelle.
5. La Procedure de connexion au réseau WiFi peut être interrompue en appuyant sur la touche de connectivité.

1.3 DÉSACTIVATION / ACTIVATION DE LA CONNECTIVITE WI-FI

Pour désactiver la connexion de l'appareil au réseau WiFi, appuyer pendant 5 secondes sur la touche de connectivité (un signal sonore de confirmation sera émis). L'icone WiFi présente sur l'écran de l'appareil devrait s'éteindre.

Pour reactiver la connexion WiFi de l'appareil, appuyer sur la touche WiFi presente sur le produit.

Après avoir configuré la connexion, il est possible de la désactiver et de déconnecter l'appareil du réseau WiFi en appuyant sur la touche de connectivité pendant 10 secondes (deux signaux sonores de confirmation seront émis, le premier après 5 secondes et le deuxième après 10 secondes).

L'icone WiFi présente sur l'écran de l'appareil devrait s'eteindre.

Pour reconnectcer l'appareil au réseau WiFi domestique, suivre la procEDURE décrite dans la section « Préparation à la configuration »

1.4 INSTRUCTIONS POUR LA CONFIGURATION MANUELLE (PREMIÈRE UTILISATION) - MÉTHODE DU MICRO ACCESS POINT

Cette procedure utilise la technologie Micro Access Point et peut être utilisée avec des routeurs qui ne supportent pas WPS.

1. Avant de commencer la procEDURE de configuration, noter le nom (SSID) et le mot de passage du réseau WiFi domestique et le code SAID de l'appareil. Ces données seront nécessaires pendant la procEDURE d'installation.
2. Allumer le routeur, verifier que la connexion Internet fonctionne et connecter votre Smartphone/tablette au réseau wifi.

3. Sur l'appareil, activer le processus de reconnaissance en appuyant sur le bouton de connectivité pendant 5 secondes (deux bips de confirmation retentissent, le premier après 3 secondes, le second après 5 secondes) • l'icone du réseau WiFi doit commencer à clignoter sur l'interface de l'appareil.

4. Scanner le code QR present sur l'étiquette appliquée sur l'appareil; l'app Whirlpool 6th Sense Live fournira alors les instructions détaillées pour l'exécution de la procédure. Remarque: Dans certains cas, il est possible que l'app demande de spécifique le type d'appareil : dans ce cas, selectionner Hotte.

5. Une fois la connexion établie, l'icone WiFi de l'appareil doit cesser de clignoter et rester allumée de manière fixe. Dans le cas contraire, débrancher et rebrancher l'appareil du secteur et repeter la procédure.
6. La Procedure de configuration est terminée.

1.5 CONTROLE Å DISTANCE / UTILISATION QUOTIDIENNE

Cette fonction est disponible uniquement sur certains types d'appareil.

1. S'assurer que le routeur est allumé et connecté à Internet.

2. S'assurer que levoyant de I'etat de connexion WiFi est allumé de maniere fixe sur I'écran du produit.

3. L'app Whirlpool 6th Sense Live permet de contrôle l'appareil à distance ; il offre notamment la possibilité de :

4. contrôle l'appareil et d'activer différentes options même en dehors de la maison.

5. acceder à des fonctions supplémentaires, comme par exemple le mode Smart Energy
6. optimiser la consommation d'énergie, en profitant par exemple des créèaux horaires les moins chers.
7. acceder à des informations supplémentaires sur l'utilisation de l'appareil.
8. vérifier l'etat de l'appareil et si un entretien est nécessaire (ex. changement filtres).
9. Synchroniser la hotte avec la plaque et le four pyrolyse compatibles en permettant à l'appareil de s'activer de maniere totalement automatique.

1.6 IDENTIFICATION RAPIDE DE L'ETAT DE ConnEXION DE L'APPAREIL

Si levoyant de I'etat de connexion WiFi clignote rapidement sur I'ecran de I'appareil, cela signifie que I'appareil est en train de tenter de se connecter au routeur. Si en revanche, il clignote lentement, esta signifie que I'appareil est connecte au routeur mais qu'il n'arrive pas a se connecter à Internet (par exemple parce que le réseau ADSL ne fonctionne pas); certains types d'appareil ne supportent pas le clignotement a des vitesses différentes.

Si levoyant est allumé de manière fixe,cka signifie que l'appareil est connecté a Internet et au systeme cloud de Whirlpool.

1.7 QUESTIONS FREQUENTES SUR LA CONNEXION WIFI

Quels protocoles WiFi sont supportés ?

L'adaptateur WiFi installé supporte la connectivité Wi-Fi b/g/n pour les pays européens.

Quels réglages faut-il configurer dans le logiciel du routeur ?

Les réglages suivants sont requis pour le routeur: 2.4 GHz habilité, WiFi b/g/n, DHCP et NAT activés.

Quelle version de WPS est supportee?

WPS 2.0 ou versions suivantes. Consulter la documentation du routeur.

Y a-t-il des différences entre Smartphone (ou tablette) Android et iOS ?

Il n'y a pas de différences, il est possible d'utiliser les deux systèmes d'exploitation, indifféremment.

Est-il possible d'utiliser le partage de connexion d'un téléphone portable à la place d'un routeur ?

Oui, mais les services cloud sont concus pour des dispositifs dotés d'une connexion permanente.

Comment faire pour contrôler si la connexion à Internet domestique est opérationnelle et si la fonctionnalité sans fil est activée ?

Il est possible de chercher son dispositif Smart sur le réseau. Avant d'essayer, désactiver toutes les autres connexions de données.

Comment faire pour vérifier si l'appareil est connecté au réseau WiFi domestique ?

Acceder à la configuration du routeur (consulter le manuel du routeur) et contrcler que l'adresse MAC de I'appareil soit presente dans la liste des dispositifs sans fil connectés.

Ou est-il possible de trouver l'adresse MAC de l'appareil ?

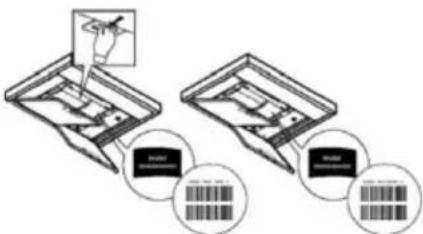

Directement sur l'appareil :

cherche sur la recherche de l'etiquette contenant les adresses SAID et MAC.

L'adresse MAC est formée d'une combinaison de chiffres et de lettres qui commence par « 88:e7 »

Comment faire pour contrôle si la fonctionnalité sans fil de l'appareil est activée ?

En utilisant un Smartphone ou une tablette, contrcler dans l'app Whirlpool 6th Sense Live que le reseau de I'appareil soit

visible et connecté au cloud.

Que peut empêcher au signal d'atteindre l'appareil ?

Contrôler que les dispositifs connectés n'occupent pas entièrement la bande disponible.

Vérifier que le nombre de dispositifs actifs pour la connexion WiFi ne dépasse pas la limite maximale supportée par le routeur.

Quelle devrait etre la distance entre le routeur et l'appareil ?

Normalement, le signal WiFi a une puissance suffisante pour couvir deux pieces, mais la portée effective dépend en grande partie du matériel des murs. Il est possible de contrcler la puissance du signal en approchant le Smartphone ou la tablette de l'appareil.

Quelles solutions existent si la connexion sans fil n'atteint pas l'appareil ?

Où est-il possible de trouver le nom et le mot de passer du réseau sans fil ?

Consulter la documentation du routeur. Normalement, une étiquette contenant les informations nécessaires pour acceder à la page de configuration en utilisant un dispositif connecté est appliquée sur le routeur.

Que faire si le routeur utilise le réseau WiFi des voisins ?

Forcer le routeur à utiliser le réseau WiFi de l'habitation.

Que faire si levoyant de I'etat de connexion continue de clignoter lentement, sans etre fixe, ou s'il est impossible d'étabir une connexion stable avec le routeur domestique ?

ll est possible que l'appareil se connecte au routeur mais qu'il n'arrive pas a acceder a Internet. Pour connecter I'appareil a Internet, contrcler les reglages du routeur et/ou de la ligne.

Réglages du routeur : NAT doit être actif, Firewall et DHCP doivent être correctement configurés. Types de cryptographie pour les mots de passer : WEP, WPA, WPA2. Pour utiliser un type de cryptographie différent, consulter le manuel du routeur.

Réglages de la ligne : si le fournisseur du service Internet a défini le nombre d'adresses MAC qui peuvent se connecter à Internet, il se peut qu'il soit impossible de connecter l'appareil au cloud.

L'adresse MAC est un identifient univoque et est differente pour chaque dispositif. Il faudra demander au fournisseur la procedure a suive pour connecter à Internet des disposits differents des ordinateurs.

Comment faire pour contrôle si les données sont transmises ?

Après avoir configuré le réseau, eteindre l'appareil, attendre 20 secondes et le rallumer : vérifier que l'app montre I'etat de l'interface utilisateur de I'appareil.

Certains réglages prènnt plusieurs secondes pour apparaitre dans l'app.

Est-il possible de modifier le compte Whirlpool 6th en maintainant les apparciels connectés ?

Il est possible de creer un nouveau compte, mais il faut penser à annuler l'association de ses apparciels à l'ancien compte avant de les associier au nouveau.

Que faire en cas de changement de routeur ?

Il est possible de conserver les mêmes paramètres de configuration (nom et mot de passé du réseau) ou de supprimer les réglages précédents sur l'appareil et de repeter la procédure de configuration.

ENTRETIEN

• Nettoyage : Pour le nettoyage, utiliser exclusivement un chiffon imbibé de nettoyant liquide neutre. Ne pas utiliser d'ustensiles ni d'instruments de nettoyage.

XAFiltre a graisse : Il doit etre nettoyé une fois par mois (ou quand le système d'indication de saturation des filtres - si prévu sur le modele possedé - indique ce besoin), avec des nettoyants non agressifs, manuellement ou au lave-vaisselle à faibles temperatures et à cycle court.

Avec le lavage au lave-vaisselle, le filtrte anti-graisse métallique peut décolorer mais ses caractéristiques de filtrage restent les mêmes.

Pour démonter le filtré àGRAISSSE, tirer la poignée de décrochage à ressort.

• XB Filtre au charbon actif lavable (uniquement pour version filtrante) :

le filtrte à charbon peut être lavé tous les deux mois (ou quand le système d'indication de saturation des filtres - si prévu sur le modele possedé - indique ce besoin).
Comme indiqué dans la section des dessins : enlever les filtres àGRAISSSE, enlever le filtré àcharbon et laver avec de I'eau chaude et des nettoyants adquats ou au lavevaisselle à 65^ (en cas de lavage au lave-vaisselle, effectuer le cycle de lavage complet sans vaissele à l'intérieur). Éliminer I'excès d'eau sans abimer le filtré, puis le placer au four pendant 10 minutes à 100^ pour le sécher définitivement. Remettre les filtres àGRAISSSE.
Remplacer le tapis tous les 3 ans et chaque fois qu'il est abimé.

Eclairage du plan de cuisson

• Le système d'éclairage est basé sur la technologie LED. Les LED fournissent un éclairage optimal, durée jusqu'à 10 fois plus longtemps que les ampoules classiques et permettent d'économiser 90% d'électricité.

• Système d'Eclairage: Le système d'éclairage ne peut pas être remplaced par l'utilisateur; en cas de dysfonctionnement, contacter le service d'assistance.

ÉLIMINATION EN FIN DE VIE

Cet apparéil est marqué conformément à la Directive Européenne 2012/19/CE - UK SI 2013 No.3113, Déchets d'équipements électriques et Electroniques (DEEE).

S'assurer que ce produit est correctement éliminé. L'utilisateur contribue à prévenir les possibles conséquences négatives pour l'environnement et la santé. Le symbole présente sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas été traité comme déchet menager mais être apporté à un point de collecte pour le recyclage d'équipements électriques et Electroniques. L'éliminer conformément aux reglementations locales d'élimination des déchets. Pour plus d'informations sur le traitement, la recupération et le recyclage de ce produit, contacter les autorités locales, le service de collecte des déchets menagers ou le magasin où le produit a été acheté.

Le matériel d'emballage est 100% recyclable et est marqué du symbole

NORMES

Équipment concu, testé et réalisé dans le respect des normes sur la Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-2-31, EN/CEI 62233. Performance : EN/CEI 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/CEI 60704-1 ; EN/CEI 60704-2-13 ; EN/CEI 60704-3 ; ISO 3741 ; EN 50564 ; CEI 62301. CEM : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/CEI 61000-3-2 ; EN/CEI 61000-3-3.

REPRISE

A LA INVRAISON

A DEPOSER

EN MAGASIN

A DEPOSER

ENDECHETERI

Points de collecte sur www.quefairedemssdechets.fr

Privilegiaz la réparation ou le don de nous appareil I

SUGGESTIONS D'UTILISATION

Conseils pour une utilisation correcte et destinée à réduire l'impact environnemental : Pour commencer à cuisiner, allumer l'appareil à la vitesse minimale et la laisser allumer quelques minutes, même après la fin de la cuisson. Augmenter la vitesse seulement en cas de grosses quantités de fumée et de vapeur en utilisant la fonction booster uniquement pour les cas extrêmes. Pour préserver l'efficacité du système de réduction des odeurs, replacer le(s) filtré(s) à charbon. Nettoyer le filtré àGRAISSÉ régulièrement pour en préserver l'efficacité. Pour optimiser l'efficacité et minimiser les bruits, utiliser le diamètre maximal du système de canalisation indiquedans ce manuel.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie, effectuer les contrôles suivants avant de contacter le Service d'Assistance :

• Si la hotter ne fonctionne pas :

Vérifier que :

• Il n'y a pas de coupure de courant.
• Une vitesse a ete selectionnee.
• Si la hotte a un faible rendement :

Vérifier que :

• La vitesse du moteur selectionnée est suffisante pour la quantité de fumée et de vapeurs libérée.
• La cuisine est suffisamment aérée pour permettre une prise d'air.

• Le filtré à charbon n'est pas usé (hotte en version filtrante).

• Si la hotte s'est eteinte au cours du fonctionnement normal :

Vérifier que :

• il n'y a pas de coupure de courant.
• le dispositif de coupure omnipolaire ne s'est pas déclenché.

En cas d'anomalie de fonctionnement, débrancher pendant au moins 5 s. l'appareil de l'alimentation électrique en extrayant la fiche et le rebrancher, avant de contacter le service d'assistance. Si l'anomalie persiste, contacter le service d'assistance.

DONNÉES TECHNIQUES

Hauteur (cm) Largeur (cm) Profondeur (cm) Φ du tuyau d'évacuation (cm)
103.7-135	89.5 35.5 15
103.7-143.5

CE

Composants non fournis avec le produit

Pour télécharger les consignes de sécurité, la notice d'utilisation, la fiche technique et les données énergétiques :

• Visitez le site Internet docs.whirlpool.eu
  Utilizez le code QR
• Ou contacter le Service d'Assistance (au numéro de téléphone indiqué sur le livre de garantie). En cas de contact du Service d'Assistance, indique les codes présents sur la plaque signalétique du produit.

NL

ALGEMENE VEILIGHEID

Napétia frekvence site

Kalibrace odsavače par
