Produkttyp	Ångtvättare
Märke	Kärcher
Modell	SC 2 Deluxe EasyFix Premium
Mått (L x B x H)	304 x 231 x 287 mm
Vikt (utan tillbehör)	2,7 kg
Elanslutning	220-240 V ~ 50-60 Hz
Värmareffekt	1500 W
Maximalt arbetstryck	0,32 MPa
Uppvärmningstid	6,5 minuter
Kontinuerligt ångflöde	40 g/min
Maximalt ångflöde	100 g/min
Pannkapacitet	1,0 L
Skyddsklass	I
Skyddstyp	IPX4
Medföljande tillbehör	Ångslang, ånghandtag, strålmunstycke, runda borstar (liten och stor), Power-munstycke, handmunstycke, golvmunstycke, mikrofiberdukar (1+2), förlängningsrör (2), tillbehörsväska
Huvudfunktioner	Rengöring med ånga utan rengöringsmedel, justerbart flöde (3 lägen), barnspärr, automatisk avstängning vid överhettning
Säkerhet	Tryckregulator, säkerhetsförslutning med ventil, säkerhetstermostat, barnspärr på ångväljaren
Underhåll och rengöring	Avkalkning rekommenderas beroende på vattenhårdhet (var 25:e till 55:e påfyllning), spola pannan var 10:e påfyllning, tvätta dukarna i maskin max 60°C
Reservdelar och reparerbarhet	Originaltillbehör och reservdelar finns på www.karcher.com, auktoriserad kundservice
Garanti	Enligt landets villkor, täcker material- eller tillverkningsfel (se inköpskvitto)

Vanliga frågor - SC 2 Deluxe EasyFix Premium Kärcher

Hur använder jag ångtvättaren Kärcher SC 2 Deluxe EasyFix Premium?

Fyll pannan med max 1 L vatten (destillerat eller dricksvatten). Anslut apparaten, vänta tills indikatorn blir grön (ca 6,5 min). Tryck på ångreglaget. Ställ in flödet med väljaren (3 lägen). Använd lämpliga tillbehör för varje yta.

Kan jag använda kranvatten?

Ja, du kan använda dricksvatten. För att undvika kalkavlagringar rekommenderas dock destillerat vatten. Om du använder kranvatten måste avkalkning ske oftare beroende på vattenhårdhet.

Hur avkalkar jag pannan?

Använd endast Kärcher avkalkningsmedel. Förbered 2 doser per 1 L vatten. Fyll pannan, låt verka i 8 timmar utan att stänga, töm och skölj 2-3 gånger med kallt vatten. Hur ofta beror på vattenhårdheten (se tabell i bruksanvisningen).

Vilka tillbehör ingår?

Leveransen innehåller: ångslang, ånghandtag, strålmunstycke, runda borstar (liten och stor), Power-munstycke, handmunstycke med mikrofiberöverdrag, golvmunstycke med mikrofiberdukar (1+2), förlängningsrör (2) och en tillbehörsväska.

Hur rengör jag golv med denna apparat?

Sopa eller dammsug golvet först. Montera förlängningsrören på handtaget, därefter golvmunstycket. Fäst mikrofiberduken (kardborreband). Arbeta långsamt på smutsiga områden. Använd inte på obehandlade parkettgolv eller trägolv.

Vad gör jag om ingen ånga kommer ut?

Kontrollera att pannan inte är tom (fyll på vatten). Om ångreglaget är blockerat, skjut ångstartväljaren framåt för att inaktivera barnspärren. Om problemet kvarstår kan pannan vara kalkad: avkalka den.

Kan jag rengöra textilier med ånga?

Ja, för att fräscha upp textilier. Testa först på en dold yta: spreja, låt torka, kontrollera färg och form. Håll ett avstånd på 10-20 cm för hängande kläder.

Hur förvarar jag apparaten efter användning?

Stäng av apparaten, koppla ur, töm kvarvarande ånga genom att trycka på reglaget. Linda slangen och sladden runt handtaget. Förvara tillbehören i väskan efter torkning. Förvara på en torr plats skyddad från frost.

Vilka viktiga säkerhetsanvisningar finns?

Ändra inte säkerhetsanordningarna. Var försiktig med brännskador: apparatens yta och ånga är varma. Rikta inte ånga mot personer, djur eller växter. Koppla alltid ur före underhåll. Använd endast originaltillbehör.

Vad gör jag vid fel?

Se kapitlet Felsökning i bruksanvisningen. Vanliga orsaker: tom panna, kalkavlagringar, barnspärr aktiverad. Om problemet kvarstår, kontakta auktoriserad Kärcher service. Försök inte reparera apparaten själv när den är ansluten.

BRUKSANVISNING SC 2 Deluxe EasyFix Premium Kärcher

1. Skjut handdysen som punktstråledysen på ångstrykjärnet.

Figur G

1. Dra överdraget över handdysen.

Golvmunstycke

Stor vattenutströmning

Hardhetsområde °d		H mmol/l KF
mykt	0-7 0-1,3 55
I middels	els 7-14	1,3-2,5	45
III	hardt	14-21	2,5-3,8	35
IV	svært hardt	>21	>3,8 25

Anmärkning

Ändamålsenlig användning 45

Miljöskydd 45

Tillbehör och reservdelar 45

Säkerhetsanordningar 45

Maskinbeskrivning 45

Montering 46

Drift 46

Viktiga användningsanvisningar 46

Användning av tillbehör 47

Skötsel och underhåll 48

Hjälp vid störningar 48

Tekniska data 48

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din maskin

första gången. Gå till väga enligt den.

Förvara båda häftena för framtida bruk eller för senare ägare.

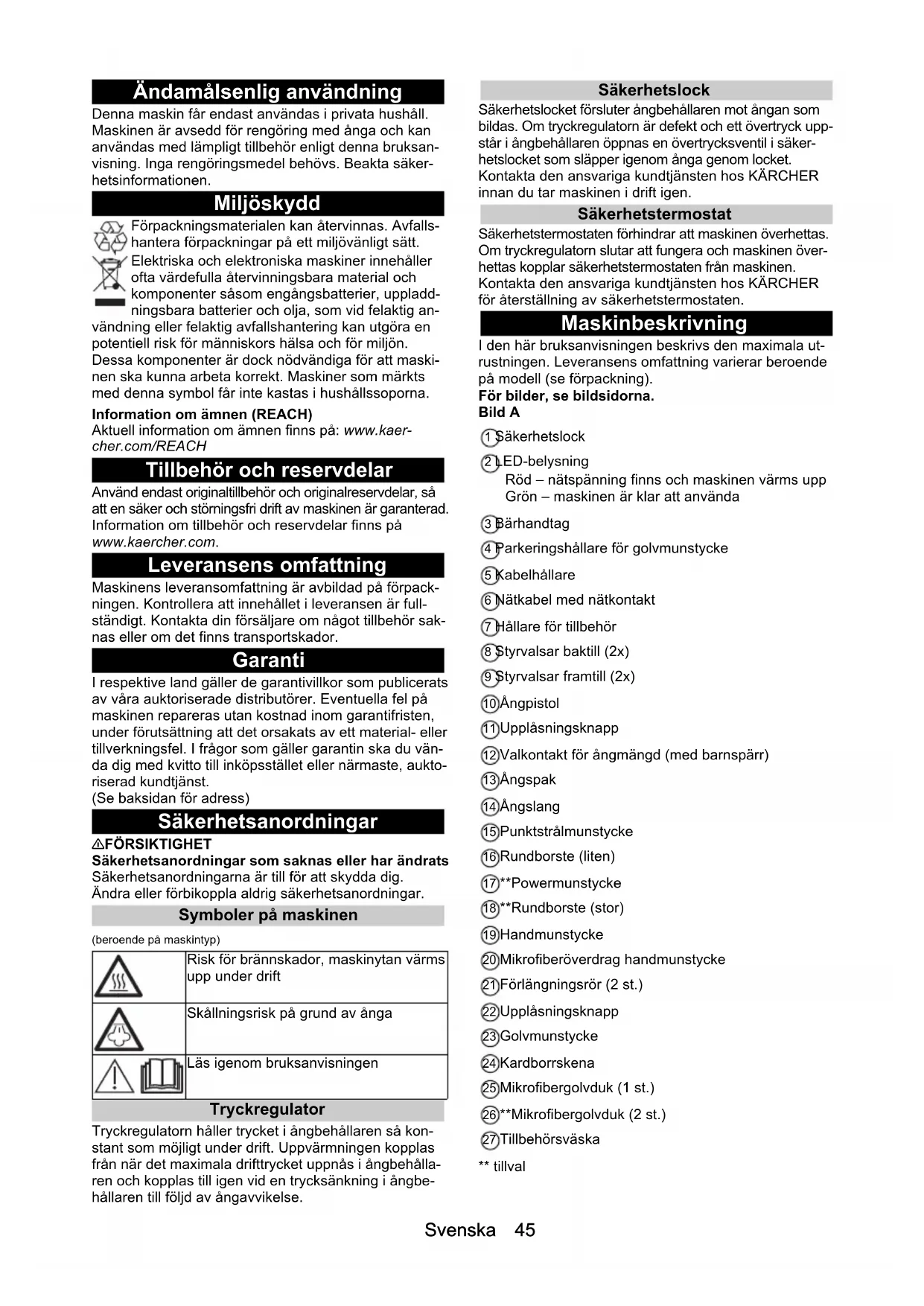

Ändamålsenlig användning

Denna maskin får endast användas i privata hushåll. Maskinen är avsedd för rengöring med ånga och kan användas med lämpligt tillbehör enligt denna bruksanvisning. Inga rengöringsmedel behövs. Beakta säkerhetsinformationen.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig an

vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade kundtjänst.

(Se baksidan för adress)

Säkerhetsanordningar

△FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Symboler på maskinen

(beroende på maskintyp)

	Risk für brännskador, maskinytan värms upp under drift
	Skällningsrisk på grund av ønga
	Läsigenbruksanvisningen

Tryckregulator

Tryckregulatorn håller trycket i ångbehållaren så konstant som möjligt under drift. Uppvärmningen kopplas från nätet när maximala drifttrycket uppnås i ångbehållaren och kopplas till igen vid en trycksänkning i ångbehållaren till följd av ångavvikelse.

Säkerhetslock

Säkerhetslocket försluter ångbehållaren mot ångan som bildas. Om tryckregulatorn är defekt och ett övertryck uppstår i ångbehållaren öppnas en övertrycksventil i säkerhetslocket som släpper igenom ånga genom locket. Kontakta den ansvariga kundtjänsten hos KARCHER innan du tar maskinen i drift igen.

Säkerhetstermostat

Säkerhetstermostaten förhindrar att maskinen överhettas. Om tryckregulatorn slutar att fungera och maskinen överhettas kopplar säkerhetstermostaten från maskinen. Kontakta den ansvariga kundtjänsten hos KARCHER för återställning av säkerhetstermostaten.

Maskinbeskrivning

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning).

För bilder, se bildsidorna.

Bild A

1 Säkerhetslock (2) LED-belysning

Röd - nätspänning finns och maskinen värms upp Grön - maskinen är klar att använda 3 Bärhandtag 4 Parkeringshållare för golvmunstycke ⑤ Kabelhållare ⑥ Nätkabel med nätkontakt 7 Hållare för tillbehör 8 Styryvalsar baktill (2x) 9 Styrvalsar framtill (2x) 10 Ångpistol ① Upplåsningsknapp ⑫ Väljarkontakt för ångmängd (med barnspärr) (3) Ångspak 14 Ångslang (15) Punktstrålmunstycke 16 Rundborste (liten) 17**Powermunstycke 18**Rundborste (stor) 19 Handmunstycke 20 Mikrofiberöverdrag handmunstycke 21 Förlängningsrör (2 st.) 2 Upplåsningsknapp 23 Golvmunstycke 24 Kardborrskena 25 Mikrofibergolvduk (1 st.) 26**Mikrofibergolvduk (2 st.) 27 Tillbehörsväska ** tillval

Montering

Montera tillbehör

1. Skjut på öppna änden hos tillbehöret på ångpistolen ända tills ångpistolens upplåsningsknapp snäpper fast.

Bild G

1. Skjut på den öppna änden hos tillbehöret på punktstrålsmunstycket.

Bild H

1. Anslut förlängningsrören till ångpistolen.

a Skjut på det 1:a förlängningsröret på ångpistolen ända tills ångpistolens upplåsningsknapp snäpper fast.

Förbindningsröret är anslutet.

b Skjut på det 2:a förlängningsröret på det

1:a förlängningsröret.

Förbindningsrören är anslutna.

Bild I

1. Skjut på tillbehöret och/eller golvmunstycket på förlängningsrörets fria ände.

Bild J

1. Tryck på upplåsningsknappen och dra isär delarna.

Drift

Fylla på vatten

Hanvisning

Varmt vatten förkortar uppvärmningsperioden.

Hanvisning

Behållaren behöver inte avkalkas när vanligt destillerat vatten, som erbjuds i handeln, används kontinuerligt.

1. Skruva loss säkerhetslocket.

Bild B

1. Töm ut allt vatten ur ångbehållaren.

Bild P

1. Fyll på maximalt 1 liter destillerat vatten eller kranvatten i ångbehållaren.

Bild B

1. Skruva på säkerhetslocket.

Bild C

Slå på maskinen

1. Ställ maskinen på stadigt underlag.
2. Anslut nätkabeln till ett vägguttag.

Bild D

LED-belysningen lyser rött.

1. Så snart som LED-belysningen lyser grönt är maskinen driftklar.

Bild E

1. Tryck på ångspaken.

Bild F

Ånga strömmar ut.

Reglera ångmängd

Med vredet för ångmängd regleras den utströmmande ångmängden. Vredet har 3 lägen:

	Maximal øngmängd
	Minskad øngmängd

Ingen ånga - barnspärr

Hänvisning

I detta läge kan ångspaken inte manövreras.

1. Ställ in vredet för ångmängd på den ångmängd som krävs.
2. Tryck på ångspaken.
3. Före rengöringen av ångpistolen ska den riktas mot en duk tills ett jämnt ångflöde strömmar ut.

Efterfylla vatten

När ångmängden minskar under arbetet eller när det till slut inte kommer någon alls, måste vattenbehållaren fyllas på.

1. Stäng av maskinen, se kapitel Stänga av maskinen.
2. Skruva loss säkerhetslocket.
3. Fyll på maximalt 1 liter destillerat vatten eller kranvatten i ångbehållaren.
4. Skruva på säkerhetslocket.
5. Anslut nätkontakten till ett vägguttag.
6. Vänta tills LED-belysningen har växlat från rött till grönt.

Maskinen är färdig att använda.

Stänga av maskinen

1. Dra ut nätkontakten ur vägguttaget.
2. Tryck på ångspaken tills det inte kommer ut någon.

Bild M

Skölja ur ångbehållaren

Skölj ur maskinens ångbehållare senast efter var 10:e påfyllning av pannan.

1. Stäng av maskinen, se kapitlet Stänga av maskinen.
2. Låt maskinen svalna.
3. Ta av tillbehöret.
4. Fyll pannan med vatten och skaka kraftigt. Därigenom löser sig kalkrester som sätter sig på botten av ångbehållaren.
5. Töm ut allt vatten ur ångbehållaren.

Bild P

Förvara maskinen

1. Haka fast golvmunstycket i parkeringshållaren. Bild N
2. Linda ångslangen och nätanslutningsledningen kring bärhandtaget resp. maskinen och/eller anslut ångpistolen till golvmunstycket. Bild O
3. Anslut förlängningsrören till den stora hållaren för tillbehör eller låt dem torka och placera dem i tillbehörsväskan. Bild O
4. Låt resterande tillbehör torka och förvara dem sedan i tillbehörsväskan. Bild O
5. Förvara maskinen på en torr och frostsäker plats.

Viktiga anvisningar

Rengöring av golvytor

Vi rekommenderar att sopa eller dammsuga golvet innan apparaten används. Detta gör att golvet är fritt från smuts/lösa partiklar före den faktiska rengöringen.

Innan apparaten används ska man alltid undersöka om textilmaterialet tål ångan genom att spruta på undanskymd plats: Spruta på ånga, låt torka och undersök sedan om färg eller form har förändrats.

Rengöring av laminat- eller lackerade ytor

OBSERVERA

Skadade ytor

Vax, möbelpolish, laminering eller färg kan lossna, eller lim lossna från kanter, på grund av ångan.

Rikta inte ånga mot limmade kanter eftersom limmet kan lossna.

Använd inte apparaten för rengöring av oförseglat trä eller parkettgolv.

Använd inte apparaten för rengöring av lackerade eller laminerade ytor som t.ex. köks- och andra möbler, dörrar eller parkett.

1. Vid rengöring av dessa ytor, vira en trasa och torka av ytan.

Glasrengöring

OBSERVERA

Sprucket glas och skadad yta

Ånga kan skada förseglade ställen på fönsterkarmen och vid låga yttertemperaturer orsaka spänningar i fönsterrutorna, som i sin tur kan medföra att glaset spricker. Rikta inte ångan mot förseglade ställen på fönsterkarmen.

Värna upp fönsterrutorna vid låga yttertemperaturer genom att spruta lite ånga på hela glasytan.

• Rengör fönsterytan med handmunstycke och överdrag. Använd en fönsterskrapa för att dra bort vattnet eller torka ytan torr.

Användning av tillbehör

Ångpistol

Ångpistolen kan användas utan tillbehör för följande användningsområden:

• Ta bort mindre veck från hängande kläder: Spruta ånga på kläderna från ett avstånd på 10-20 cm. Fuktig dammtorkning: Spruta lite ånga på en tygbit och torka av möblerna med det.

Punktstrålmunstycke

Punktstrålmunstycket lämpar sig för rengöring av svåråtkomliga ställen, fogar, armaturer, avlopp, tvättställ, WC-stolar, jalusier eller värmeelement. Ju närmare den smutsiga ytan munstycket befinner sig, desto kraftigare blir rengöringseffekten eftersom temperatur och ånga är som högst vid munstycksutloppet. Vid kraftiga kalkavlagringar kan ytan behandlas med ett lämpligt rengöringsmedel innan ångrengöringen utförs. Låt verka i ca 5 minuter och ånga av rengöringsmedlet.

1. Skjut på punktstrålmunstycket på ångpistolen.

Bild G

Rundborste (liten)

Den lilla rundborsten lämpar sig för rengöring av hårt sittande smuts. Med borstning kan hårt sittande smuts avlägsnas lättare.

OBSERVERA

Skadade ytor

Borsten kan orsaka repor på känsliga ytor. Inte lämplig för rengöring av känsliga ytor.

1. Fäst den lilla rundborsten på punktstråmunstycket.

Bild H

Rundborste (stor)

Den stora rundborsten lämpar sig för rengöring av stora runda ytor, t.ex. tvättfat, duschkar, badkar, diskhoar.

OBSERVERA

Skadade ytor

Borsten kan orsaka repor på känsliga ytor. Inte lämplig för rengöring av känsliga ytor.

1. Fäst den stora rundborsten på punktstråmunstycket.

Bild H

Powermunstycke

Powermunstycket lämpar sig för rengöring av hårt sittande smuts, urblåsning av hörn, fogar osv.

1. Fäst powermunstycket på punktstråmunstycket på samma sätt som en rundborste.

Bild H

Handmunstycke

Handmunstycket lämpar sig för rengöring av mindre tvättbara ytor, duschkabiner och speglar.

1. Skjut på handmunstycket på motsvarande sätt som punktstrålningsmunstycket på ångpistolen.

Bild G

1. Dra överdraget över handmunstycket.

Golvmunstycke

Golvmunstycket lämpar sig för rengöring av tvättbara vägg- och golvbeläggningar, t.ex. stengolv, kakel och PVC-golv.

OBSERVERA

Skador på grund av ånginverkan

Värme och genomfuktning kan leda till skador.

Undersök värmebeständighet och ånginverkan på ett undanskymt ställe med minimal ångmängd innan du använder apparaten.

Hänvisning

Rengöringsmedelsrester eller behandlingsprodukter som finns på ytan som ska rengöras kan göra att det bildas ränder vid ångbehandlingen, men de försvinner vid upprepad användning.

Vi rekommenderar att sopa eller dammsuga golvet innan apparaten används. Detta gör att golvet är fritt från smuts/lösa partiklar före den faktiska rengöringen. Arbeta långsamt på kraftigt förorenade ytor, så att ångan har en längre verkanstid.

1. Anslut förlängningsrören till ångpistolen.

Bild I

1. Skjut på golvmunstycket på förlängningsröret.

Bild J

1. Fäst golvduken på golvmunstycket.

a Lägg golvduken på golvet med kardborrbanden uppåt.

b Tryck fast golvmunstycket lätt på golvduken. Bild K

Golvduken fastnar på golvmunstycket tack vare kardborrskenan.

Ta av golvduken

1. Sätt ena foten på golvdukens fothållare och lyft golvmunstycket uppåt.

Bild K

Hänvisning

I början är golvtrasans kardborrband mycket starka och är därmed svåra att ta bort från golvmunstycket. När golvtrasan har använts några gånger och dessutom tvättats är den lättare att ta av från golvmunstycket och har uppnått optimal vidhäftningsförmåga.

Parkera golvmunstycke

1. Haka i golvmunstycket i parkeringshållaren vid arbetsuppehåll.

Bild N

Skötsel och underhåll

Avkalka ångtanken

Hanvisning

Behållaren behöver inte avkalkas när vanligt destillerat vatten, som erbjuds i handeln, används kontinuerligt.

Hanvisning

Eftersom kalk fastnar i apparaten rekommenderar vi att den avkalkas efter det antal påfyllningar av ångbehållaren (TF=tankfyllningar) som anges i tabellen.

Hårdhet °dH mmol/l		TF
I	m j	u k	t	0
II medel	7-14	1,3-2,5	45
III	hårt	14-21	2,5-3,8	35
IV	mycket hårt >21	>3,8	25

Hanvisning

Kranvattnets hårdhet kan du få reda på hos ditt vattenverk eller hos kommunens tekniska avdelning.

OBSERVERA

Skadade ytor

Avkalkningslösningen kan angripa känsliga ytor.

Var försiktig när du fyller på och tömmer apparaten.

1. Stäng av apparaten, se kapitel.
2. Låt apparaten svalna.
3. Skruva loss säkerhetslocket.
4. Töm ut allt vatten ur ångbehållaren.

Bild P

OBSERVERA

Maskinskada på grund av avkalkningsmedel

Olämpliga avkalkningsmedel samt feldoseringar av avkalkningsmedlet kan skada apparaten. Använd endast avkalkningsmedel från KÄRCHER. Använd 2 doseringsenheter av avkalkningsmedlet för 1,0 l vatten. 5. Följ anvisningarna på avkalkningsmedlet när du blandar till avkalkningslösningen. 6. Fyll på avkalkningslösning i ångbehållaren. Stäng inte ångbehållaren. 7. Låt lösningen verka i ca 8 timmar. 8. Töm ut all lösning ur ångbehållaren. 9. Upprepa avkalkningen vid behov. 10. Skölj ur ångbehållaren 2-3 gånger med kallt vatten för att avlägsna alla lösningsrester. 11. Töm ut allt vatten ur ångbehållaren.

Bild P

Skötsel av tillbehöret

(tillbehör - beroende på leveransens omfattning)

Hänvisning

Golvduk och överdrag för handmunstycket är redan tvättade och kan användas direkt för arbete med apparaten. Mikrofiberdukarna är inte lämpade för torktumlaren.

Hänvisning

Följ anvisningarna på tvättmärket när du tvättar dukarna. Använd inget sköljmedel, så att dukarna kan ta upp smutsen bättre. 1. Tvätta golvdukar och överdrag med max. 60 °C i tvättmaskinen.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

VARNING

Risk för elektriska stötar och brännskador

Medan apparaten är ansluten till elnätet eller inte har svalnat ännu är det farligt att avhjälpa störningar.

Dra ut nätkontakten.

Låt apparaten svalna.

Ångbehållaren är igenkalkad.

• Avkalka ångbehållaren.

Ingen ånga

Inget vatten i ångbehållaren. Fyll på vatten, se kapitel Efterfylla vatten.

Ångspaken går inte att trycka in

Ångspaken är säkrad med barnspärren. Ställ barnspärren (valkontakt för ångmängd) framåt. Ångspaken är upplåst.

Stort vattenutsläpp

Ångbehållaren är för full. Tryck på ångpistolen tills mindre vatten kommer ut.

Tekniska data

Elanslutting
Spanning	V	220–240
Fas	~	1
Frekvens	Hz	50–60
Kapslingsklass		IPX4
Skyddsklass		I
Effektdata
Värmeeffekt	W 1 500
Max. drifttryck	MPa	0,32
Uppvärmningstid	Minuter 6,5
Kontinuierlig Ånga	g/min	40
Max. Ångstöt	g/min	100
Päfyllningsmöngd
Angbehällare	I	1,0
Mätt och vikter
Vikt (utan tillbehör)	kg	2,7
Längd	mm	304
Bredd	mm	231
Höjd	mm	287

Med förbehåll för tekniska ändringar.

Sisältö

Yleisiä ohjeita 49

Määräystenmukainen käyttö 49

Användning av tillbehör 60

Underhåll och skötsel 6

Hjälp vid fel 61

Teknisk information 62

Allmänna varningar

Användning av tillbehör

Ångpistol
