Produkttyp	Styrskena för cirkelsåg
Märke	Wolfcraft
Modell	6910000 (FKS 115)
Skenans mått (L x B x H)	Cirka 1000 x 60 x 30 mm (uppskattning)
Skenans vikt	Cirka 1,5 kg (uppskattning)
Strömförsörjning	Ingen (manuellt tillbehör)
Max skärdjup	66 mm
Max arbetsstyckesbredd med endast skena	1100 mm
Max arbetsstyckesbredd med förlängning (6911000)	2250 mm
Max sågklingdiameter	200 mm
Kompatibla sågsulans mått	200 x 385 mm (se fig. 5)
Material	Aluminium och stål
Avsedd användning	Exakta, långa, raka snitt i trä och plast
Säkerhet	Skyddsglasögon, dammmask, handskar, hörselskydd rekommenderas
Underhåll och rengöring	Rengör med torr trasa, kontrollera skruvdragning regelbundet
Reservdelar och reparerbarhet	Förlängningssats tillgänglig (6911000), reservdelar via Wolfcraft service
Garanti	10 år (hushållsbruk), mot uppvisande av faktura
Certifiering	CE (Maskindirektivet 2006/42/EG)

Vanliga frågor - 6910000 WOLFCRAFT

Vilka typer av cirkelsågar är kompatibla med styrskenan FKS 115?

Skenan är utformad för vanliga cirkelsågar med skärdjup upp till 66 mm och sågsula med måtten 200 x 385 mm (se fig. 5). Använd endast sågar med klinga med max diameter 200 mm.

Hur fäster man cirkelsågen på styrskenan?

Montera först fästena på mottagarplattan, för sedan in plattan i skenan. Dra tillbaka sågens skyddskåpa, rikta in sågplattan mot mottagarplattan med hjälp av de 6 stopparna och dra åt de sex vingmuttrarna. Se till att klingans tänder vidrör gummiläppen på båda sidor.

Hur gör man ett exakt snitt med denna skena?

Säkra arbetsstycket på en plan yta, fäst skenan med tvingar, för in vagnen i skenan och led sågen parallellt med skenan. Ställ in skärdjupet så att klingan sticker ut max 3 mm under arbetsstycket.

Vilken är den maximala arbetsstyckesbredden man kan såga med enbart skenan?

Med enbart styrskenan kan du såga arbetsstycken upp till 1100 mm bredd. Med förlängningssatsen (art.nr 6911000) kan du nå upp till 2250 mm.

Hur justerar man vagnens glapp på skenan?

Om vagnen har för mycket glapp, använd de två insexskruvarna (fig. 6.1 - 6.3) för noggrann justering.

Vilka säkerhetsföreskrifter är viktiga vid användning?

Använd skyddsglasögon, dammmask, handskar och hörselskydd. Koppla bort sågen före varje justering. Håll sågen med två händer och ställ dig vid sidan av klingan för att undvika bakåtkast.

Kan jag använda skenan för andra material än trä?

Skenan är utformad för trä och plastmaterial som är lätta att bearbeta genom spånavskiljning. Använd inte slippapper och såga inte i metaller eller andra hårda material.

Hur underhåller man styrskenan?

Rengör skenan regelbundet med en torr trasa. Kontrollera att alla skruvar är ordentligt åtdragna. Förvara den på en torr och dammfri plats.

Var hittar jag reservdelar eller tillbehör?

Förlängningssatsen för skenan (art.nr 6911000) finns att köpa separat. För övriga delar, kontakta Wolfcrafts kundtjänst via de kontaktuppgifter som finns i bruksanvisningen.

Hur lång är garantin och hur aktiverar man den?

Wolfcraft ger 10 års garanti från inköpsdatum för hushållsbruk. Spara ditt kvitto eller köpbevis för att göra garantin gällande. Garantin täcker material- och tillverkningsfel, men inte normalt slitage eller skador till följd av felaktig användning.

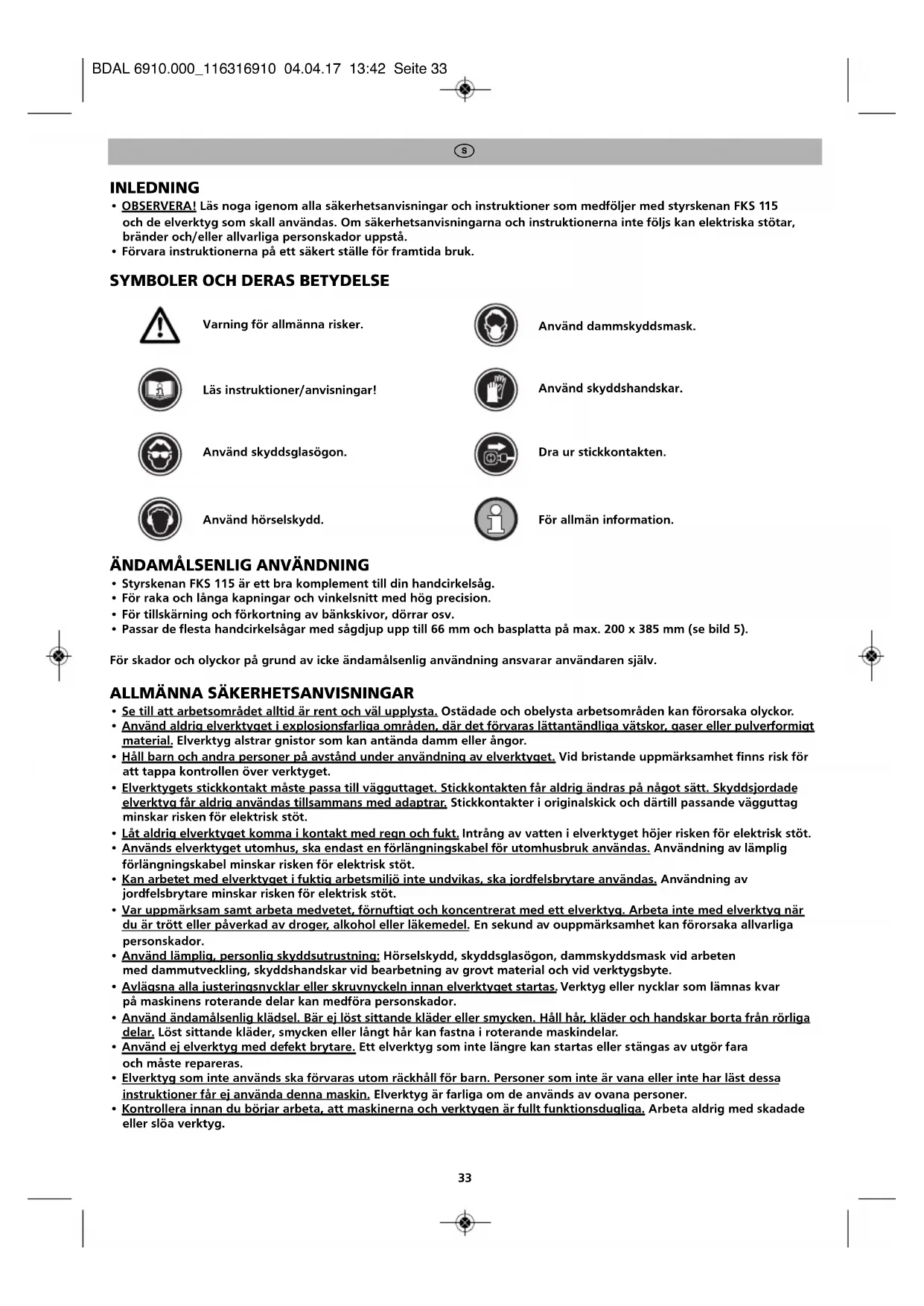

BRUKSANVISNING 6910000 WOLFCRAFT

Leveringsomvang en montage

• OBSERVERA! Läs nogaigenom alla sakerhetsanvisningar och instruktioner som medfoljer med styrskenan FKS 115 och de elverktyg som skall användas. Om sakerhetsanvisningarna och instruktionerna inte följs kan elektriska stötar, bränder och/eller allvarlga persorskador uppsta.
• Forvara instruktionerna på att sakerst stalle for fremtida bruk.

SYMBOLER OCH DERAS BETYDELS

Varning for allmanna risker.

Använd dammskyddsmask.

Läs instruktioner/anvisningar!

Använd skyddshandskar.

Använd skyddsglasögon.

Dra ur stickkontakten.

Använd hörskelydd.

For allman information.

• Styrskenan FKS 115 är att bra komplement till din handcirkelsåg.
• För raka och länge kapningar och vinkelsnitt med hög precision.
• For tillskärning och forkortning av bankskivor, dorrar osv.
  Passar de flesta handcirkelsagar med sagdjup opp till 66 mm och basplatta pa max. 200× 385mm (se bild 5).

For skador och olyckor på grund av icedamalsenlig anvandning ansvarar anvandaren själv.

ALLMÄNNA SÄKERHETSANVISNINGAR

• Se till att arbetsområdet alltid ar rent och väl upplysta. Ostädade och obelysta arbetsområden kan fororsaka olyckor.
• Använd aldrig elverktyget i explosionsfarliga områden, där det forvaras lättantändiga vätskor, gaser erer pulverformigt material. Elverktyg alstrar gnistor som kan anteanda damm eller angiOR.
• Håll barn och andra personer på avstand under användning av elverktyget. Vid bristande uppmärksamhet finns risk for att tappa kontrollen over verktyget.
• Elverktygets stickkontakt maste passa till vagguttaget. Stickkontakten fär aldrig andras på nagot satt. Skyddsjordade elverktyg fär aldrig användas tillsammans med adaptrar. Stickkontakter i originalskick och därtil passande vagguttag minskar risken for elektrisk stöt.
• Låt aldrig elverktyget komma i kontakt med regn och fukt, Inträng av vatten i elverktyget hjoer risken for elektrisk stot.
• Används elverktyget utomhus, ska endast en förlängningskabel für utomhusbruk användas. Användning av lamplig förlängningskabel minskar risken for elektrisk stöt.
• Kan arbetet med elverktyget i faktig arbetsmilio inte undvikas,cka jordfelsbrytare anvandas,Anvanding av jordfelsbrytare minskar risken for elektrisk stot.
• Var uppmärksam somt arbeta medvetet, fornuftigt och koncentrerat med ett elverktyq. Arbeta inte med elverktyq nár du ar trött ell er paverkad av droger, alkohol eller likemedel. En sekund av ouppmärksamhet kan fororsaka allvarlga persorskador.
• Använd lämplig, personliq skyddsutrusting: Hörskelskydd, skyddsglasögon, dammskyddsmask vid arbeten med dammutveckling, skyddshandskar vid bearernting av grovt material och vid verktygsbyte.
• Avlagsna alla justeringsnycklar erer skruvnckeln innan elverktyget startas, Verktyg ell nycklar som lamnas kvar pa maskinens roterande delar kan medfora personskador.
• Använd ändamåsenlig klädsel. Bär ej进展情况 kläder eller smycken. Häll här, kläder och handskar borta från rörliga delar.进展情况 kläder, smycken eller长远t här kan fastna i roterande maskindelar.
• Använd ej elverktyg med defekt brytare. Ett elverktyg som inte langre kan startas aller stängas av utgör fara och mastre repareras.
• Elverktyg som inte används skä forvaras utom räckhäll for barn. Persona som inte ár vana eller inte har LAST dessa instruktioner fár ej använda denna maskin. Elverktyg ár farliga om de används av ovana.personer.
• Kontrollera innan du böjar arbeta, att maskinerna och verktygen är fullt Funktionsdugliga. Arbeta aldrig med skadade ell er slöa verktyg.

S

• Reparationer fär endast utforas av kvalificerad fackpersonal och med original reservdalar. Därmed sakerställs att elverktygets sakerhet bevaras.
• Dra ur stickkontakten ur uttaget och/eller ta batterierna ur elverktyget innan du staller in maskinerna erer byter ut tillbehorsdilar. Risk for olyckor genom att elverktyg oavsiktligt startar.
• Ställ Först upp maskinbordet innan du bygger in elverktyget. En korrekt uppställning av bordet ar viktigt, for att Förhindra att det falter ihop.
• Bearbeta inget annat material anträller latt spanbart plastmaterial.
• De maskiner som sca anvandas maste uppfylla kraven enligt DIN EN 60745-1. Maskiner fran tillverkningsar 1995 maste vara CE-markta.
• Använd verktygen uteslutande für de ändamål de ar avsedda für.
• Kontrollera regelbundet att samtiga skruvar ar ordentigt Åtdragna!
• Använd handcirkelsägens spänsg.
• Det ar ej tillatet att gora forandringar pa styrskenan for att anvanda den till andra maskiner.
• Se till att sagklingan alltid gár parallelt med faspplattan respektive styrskenan.

SÄKERHETSANVISNINGAR FÖR CIRKELSÄGAR

• laktta alltid, forutom dessa maskinspecifika sakerhetsanvisingar, aven sakerhetsanvisingarna for den handcirkelsag som anvands.
• Använd bara handcirkelsagar med spaltkil, sāgblad med max. 200 mm i diameter och upp till max. 66 mm skärdjup.
• Använd bara sāgar inom de angivna, maximala matten für basplattan (se bild 5).
• Stötta länga arbetsstycken på uttagssidan sä att de ligger horisontalt mot underlaget; t.ex. med en rullbock frän wolfcraft (art.-nr. 6119973).
• Undvik att überbelasta handcirkelsågen.
• Använd inga slipskivor.
• Använd bara rekommenderade sagblad och välj dem med hänsyn till materialet som skall sags.
• FARA: Händerna fär inte komma in i området for sängingen och inte for näre sagsbladet.
• Under sängingen bör du alltid vara forberedd på att sängbladet kan fastna i arbetsstyetck et och slunga det mot operatoren.
• Bakslag ar ett resultat av felaktig och/eller olamplig anvandning av sagen. Detta kan undvikas genom att lamliga for-siktighetsatgärder vidtas enligt beskrivningen nedan.
• Håll i sögen med báda händerna och häll armarna i en position där du kan fänga upp baklagskrafterna. Stå alltid vid sidan om sāgbladet. Kroppen fär aldriq befinna sig i rak linie med sāgbladet. Vid ett bakslag kan cirkelsägen hoppa bakat, men med hjälp av lämpliga sakerhetsätgärder kan operatoren kontrollera baklagskrafterna.
• När sagbladet blockerer eller nar du avbryter arbetet, stäng av sagen ochhall den kvar i arbetssstcyket tills sagbladet stär stilla. Forsök aldrig att ta ut sagen ur arbetssstcycket aller att dra den bakat sä länge sagbladet rör sig - ett bakslag skulle kunna blöfiden. Ta reda på orsaken till att sagbladet blockerer och atgärda.
• Om du vill starta en sāg igen som sitter kvar i arbetsstcycket, skall du centrera sāgbladet i sāgspalten och kontrollera att sāgtänderna inte fastnar i arbetsstcycket. När sāgbladet blockerar kan det hoppa ut ur arbetsstcycket aller orsaka ett bakslag när sagen,startasigen.
• Stötta stora plattor für att minimera risken für baksiag pga. ett blockerande sagsblad. Stora plattor kan hänga ner pga. sin egen vikt. Plattor maste stottas pa bada sidorna, bade nara sagspalten och i kanten.
• Anyand aldrig sloa ell skadade sagblad. Sagblad med sloa ell felaktigt installda tander orsakar forhojd friktion pga. att sagspalten ar for trang, blockering av sagbladet och bakslag.
• Var speziellt fösiktig vid "dopsågning" i vaggar aller andra öoverskådiga områden. Sågbladet kan blockera vid sängning i dolda objekt och orsaka basklag.

Leveransomfattning och montering

• Ta styrskenan FKS 115 upp ur kartongen och kontrollera innehålet med avseende på dess fullständighet och att alla avbildade delar medfoljer (se bild 1).
• Montera hällarna med tillhörande infästningsdeler på faspplattan. Därefter skjuts faspplattan på styskenan enlgit illustration (se bild 2.1 - 2.4).

S

Sågning med styrskena

Fixera arbetsstycket pa plant och sakert underlag.
Fäst sedan styrskenan på arbetsstycket med båda tvingarna (se bild 3).
- Efter det skjuts faspstplattan pa styrskenan igen (se bild 4).
- Dra cirkelsågens skyddshuv bakat. Justera cirkelsågens basplatta på fästplattan med hjälp av de 6 anslagen.

Tryck sagklingan mot gummilappen. Se till att sagklingans tandning ligger mot gummilappens bada sider, for att sakerstalla exakta raka kapingar och for att undvika att arbetsstycket slits sönder. Dra direfter fast alla sex monteringsskruvar (se bild 5). Observera: Använd endast handcirkelsag med basplatta som motsvarad de angivna maximala dimensionerna och utfor provsnitt after varje justering.

• Under sängning skall handcirkelsägen alltid ledas parallellt med styrskenan. Stäng av handcirkelsägen after att kapning har utförs. Cirkelsägen kan nu tas bort frän fästplattan. Observera: Innan kapningen skall inställning av sāgdjup góras där sāgklingan maximal fär stä ut 3 mm frän arbetstystckets undersida. Med styrskenan kan arbetststycken med max. 1.100 mm bredd bearetas. Skulle fästplattan ha für mycket spelrum på styrskenan, kan den finjusteras med hjälp av bàda ställskruvarna (se bild 6.1 - 6.3).
• Dimensioner (se bild 7).
• Med forlangare till styskenan (artikelnr. 6911000) som kopes separat, finns även möjliget till bearbetning av arbetsstycken med en bredd pa max. 2.250 mm (se bild 8).

Miljö

Vänligen folj de lokala bestammelserna angaende hur styrskenan FKS 115 skall avfallshanteras.

Garanti

Till hobbysnickaren!

Vi gratulerar till Er nya kvalitetsprodukt fran wolfcraft som vi hoppas att Ni komer att ha stor nytta av i hobbyarbetet. wolfcraft-produkter haller en hog teknik standard och genomgär intensiva utvecklings- och testkontroller innan de ut i handeln. Regelbundna kontroller och tester garanterar hog kvalitet pa standard vid seritilverkning. En solid teknik utveckling och tillforlitiga kvalitetskontroller ar garantin fot att Ni valt ratt.

På denna inköpta produkt frän wolfcraft® lämnar vi en garanti på 10 År frän köpdatum,.dk den uteslutande används i hobbysammanhang. Garantin omfattar endast skador på den inköpta varan samt enbart sādana skador som kan harledas till material- och tillverkningsfel. Denna garanti omfattar ej sādana fel och skador som har förorsakats av oändamälsenlig användning eller aftersatt unterhäll. Garantin gäller inte Heller i samband med vanligt slitage som uppstår vid maskinens användning samt vid fel och skador som kunden kände till sävalet ingicks.

Garantikrav kan endast goras gallande vid framlaggning av fakturan/kvittot.

Den av wolfcraft ^ 路 lammade garantin begransar inte konsumentens rattigheter enigt lag (efter fullgorande, havning eller vardeminskning, skadestand ell eraterbetaling).

Konformitetsförklaring,enligtEGmaskindirektivet2006/42/EG,bilagaII A

wolfcraft GmbH i D-56746 Kempenich, Wolff Str. 1, forklarar hermed attenna Produkt (FKS 115) motsvarar maskindirektivet 2006/42/EG.

Behörig person für undertechnande av konformitetsförklaring och für sammanställning av tekniska underlag. (företagsledning; wolfcraft GmbH)
