Tuotetyyppi	Ohjauskisko pyörösahalle
Merkki	Wolfcraft
Malli	6910000 (FKS 115)
Kiskon mitat (P x L x K)	Noin 1000 x 60 x 30 mm (arvio)
Kiskon paino	Noin 1,5 kg (arvio)
Virransyöttö	Ei (käsikäyttöinen lisävaruste)
Leikkaussyvyys max.	66 mm
Työkappaleen enimmäisleveys kiskolla yksin	1100 mm
Työkappaleen enimmäisleveys jatkokappaleella (6911000)	2250 mm
Sahaterän halkaisija max.	200 mm
Yhteensopivan sahan pohjan mitat	200 x 385 mm (katso kuva 5)
Materiaali	Alumiini ja teräs
Käyttötarkoitus	Tarkat, pitkät, suorat leikkaukset puuhun ja muoviin
Turvallisuus	Suojalasit, pölynaamari, käsineet, kuulonsuojaimet suositeltavia
Huolto ja puhdistus	Puhdista kuivalla liinalla, tarkista ruuvien kireys säännöllisesti
Varaosat ja korjattavuus	Jatkosarja saatavilla (6911000), varaosat Wolfcraftin huollon kautta
Takuu	10 vuotta (kotikäyttö), laskun esittämisellä
Sertifiointi	CE (Koneturvallisuusdirektiivi 2006/42/EY)

Usein kysytyt kysymykset - 6910000 WOLFCRAFT

Minkä tyyppiset pyörösahat ovat yhteensopivia FKS 115 -ohjauskiskon kanssa?

Kisko on suunniteltu tavallisille pyörösahoille, joiden leikkaussyvyys on enintään 66 mm ja pohjan mitat 200 x 385 mm (katso kuva 5). Käytä vain sahoja, joiden terän halkaisija on enintään 200 mm.

Kuinka kiinnittää pyörösaha ohjauskiskoon?

Asenna ensin tuet vastaanottimeen, työnnä levy kiskoon. Vedä sahan suojus taakse, suuntaa sahan levy vastaanottimeen 6 pysäyttimen avulla ja kiristä kuusi ruuvikahvaa. Varmista, että terän hampaat koskettavat kumireunaa molemmilta puolilta.

Kuinka tehdä tarkka leikkaus tällä kiskolla?

Kiinnitä työkappale tasaiselle alustalle, kiinnitä kisko puristimilla, aseta kelkka kiskoon ja ohjaa sahaa yhdensuuntaisesti kiskon kanssa. Säädä leikkaussyvyys niin, että terä ulottuu enintään 3 mm työkappaleen alapuolelle.

Mikä on työkappaleen enimmäisleveys, jonka voi sahata pelkällä kiskolla?

Pelkällä ohjauskiskolla voit sahata enintään 1100 mm leveitä työkappaleita. Jatkosarjalla (tuotenro 6911000) voit saavuttaa jopa 2250 mm.

Kuinka säätää kelkan välys kiskolla?

Jos kelkassa on liikaa välystä, käytä kahta kuusioruuveja (kuva 6.1 - 6.3) tarkkuussäätöön.

Mitkä turvallisuusohjeet ovat olennaisia käytön aikana?

Käytä suojalaseja, pölynaamaria, käsineitä ja kuulonsuojaimia. Irrota saha verkosta ennen säätöjä. Pidä sahaa molemmin käsin ja asetu terän sivulle takaiskun välttämiseksi.

Voinko käyttää kiskoa muiden materiaalien kuin puun kanssa?

Kisko on suunniteltu puulle ja helposti työstettäville muoveille. Älä käytä hiomalaikkoja äläkä sahaa metalleja tai muita kovia materiaaleja.

Kuinka huoltaa ohjauskisko?

Puhdista kisko säännöllisesti kuivalla liinalla. Tarkista, että kaikki ruuvit ovat kireällä. Säilytä kuivassa ja pölyttömässä paikassa.

Mistä löydän varaosia tai tarvikkeita?

Kiskon jatkosarja (tuotenro 6911000) on saatavana erikseen. Muista osista ota yhteyttä Wolfcraftin asiakaspalveluun ohjeen yhteystiedoilla.

Mikä on takuun kesto ja miten se aktivoidaan?

Wolfcraft myöntää 10 vuoden takuun ostopäivästä kotikäyttöön. Säilytä lasku tai ostokuitti takuun voimaan saattamiseksi. Takuu kattaa materiaali- ja valmistusvirheet, mutta ei normaalia kulumista eikä virheellisestä käytöstä aiheutuvia vaurioita.

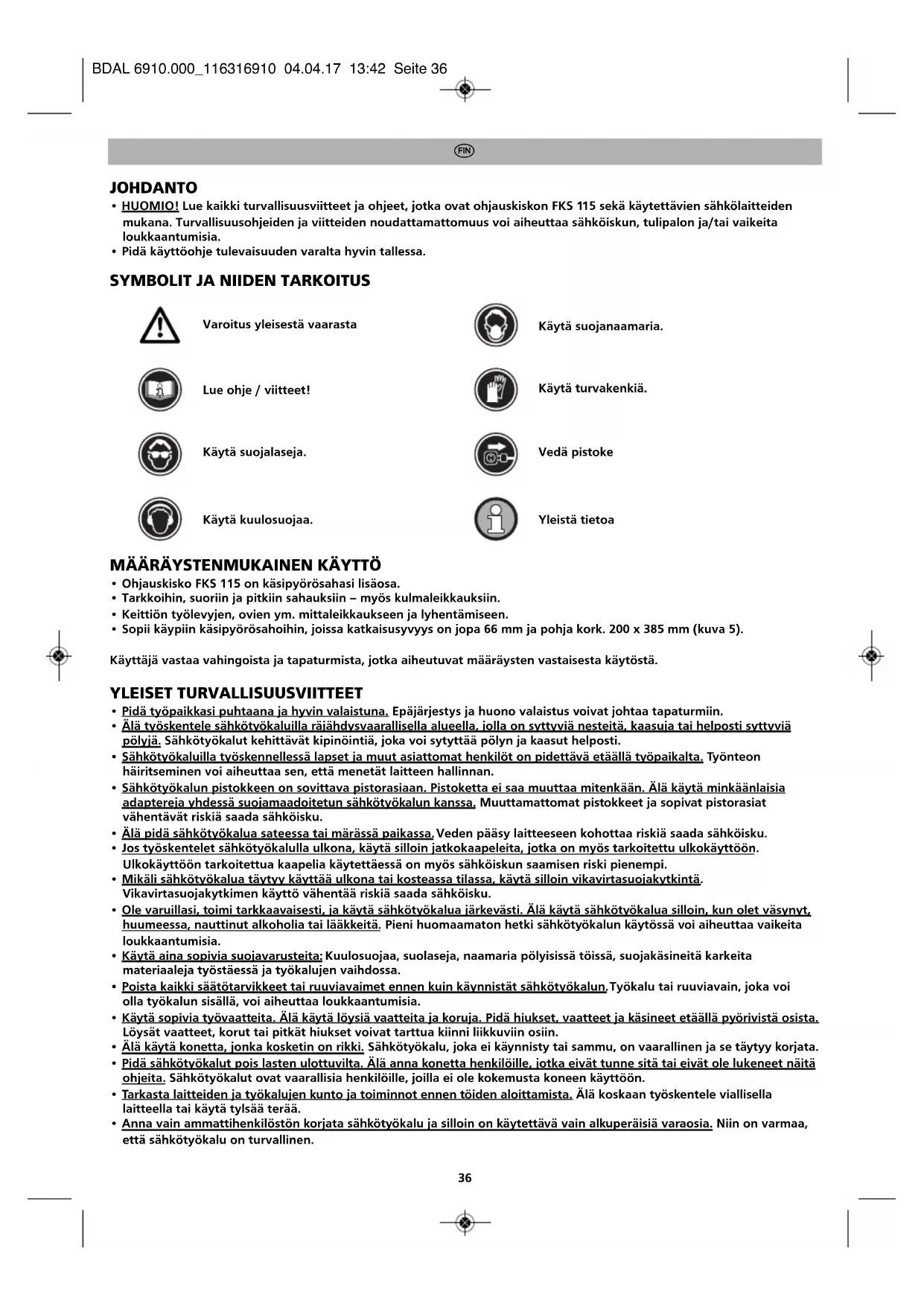

KÄYTTÖOHJE 6910000 WOLFCRAFT

HUOMIO! Lue kaikki turvallisuusviitteet ja ohjeet, jotka ovat ohjauskiskon FKS 115 sekä käytettävien sähkölaitteiden mukana. Turvallisuusohjeiden ja viitteiden noudattamattomuus voi aiheuttaa sähköiskun, tulipalon ja/tai vakeita loukkaantumisia.
- Pidä käytööhje tulevaisuuden varalta hyvin tallessa.

SYMBOLIT JA NIIDEN TARKOITUS

Varoitus yleisestä vaarasta

Käytä suojanaamaria.

Lue ohje / viitteet!

Käytä turvakenkää.

Käytä suojalaseja.

Vedä pistoke

Käytä kuulosuojaa.

Yleistä tietoa

MAÄRÄYSTENMUKAINEN KÄYTTO

• Ohjauskisko FKS 115 on käsipyörösahasi lisaosa.
  Tarkkoihin, suoriin ja pitkiin sahauksiin - myos kulmaleikkauksiin.
• Keittion tyolevyjen, ovien ym. mittaleikkaukseen ja lyhentamiseen.
• Sopii käyiin käsipyörösahoin, joissa katkaisusvyys on jopa 66 mm ja pohja kork. 200 x 385 mm (kuva 5).

Käytäja vastaa vahingoista ja tapaturnista, jotka aiheutuvat märäysten vastaisesta käytösta.

YLEISET TURVALLISUUSVIITTEET

• Pida työpaikkasi puhtaana ja hyvin valaistuna. Epäjärestys ja huono valaistus voivat johtaa tapaturmiin.
• Älä tvöskeente sähkötyökaluilla rajähdyvaarallisella alueella, jolla on sytvyä nesteita, kaasuija tai helposti sytvyä polyjä. Sähkötyökalut kehittävat kipinointiä, joka voi sytytää polyn ja kaasut helposti.
  Sahkotyokaluilla tyoskennellesa lapset ja muut asiattomat henkilot on pidettava etaalltyopaikalta. Tyonteon hairitseminen voi aiheuttaa sen, etta menetat laitteen hallinnan.
• Sähkötyökalun pistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa mitenkään. Älä käytä minkäänlaisia adaptereja yhddessa suoiamaadoitetun sähkötyökalun kanssa, Muuttamattomat pistokkeet ja sopivat pistorasiat vahentavat riskä saada sähköisku.
• Ää pidä sahkötyökalua sateessa tai marssa paikassa, Veden pääsy laitteeseen kohottaa riskä saada sahköisku.
• Jos työskentelet sahkötyokalulla ulkona, käytä silloin jatkokaapeleita, jotka on myos tarkoitetu ulkokäytto. Ulikokäyttoön tarkoitettua kaepelia käytettaessä on myos sahköiskun saamisen riski pienempi.
• Mikäli sahkötyökalua täytyy käytta ulkona tai kosteassa tilassa, käytä silloin vikavirtasuojakytkintä. Vikavirtasuojakytkimen käytto vähentaa riskiä saada sähköisku.
• Ole varuillasi, toimi tarkkaavaisesti, ja käytä sähkötyokalua järkevästi. Äla käytä sähkötyokalua silsoin, kun olet vasynvt, huumeessa, nauttinut alkoholia tai läkkeitä. Pieni huomaamaton hetki sähkötyokalun käytössä voi aiheuttaa vaikeita loukkaantumisia.
  Kavta aina sopivia suojavarusteita; Kuulosuojaa, suolaseja, naamaria polyisissä toissä, suojakasineita karkeita materiaaleja tyostaaessä ja tyokalujen vaihdossa.
• Poista kaikki säätotarvikkeet tai ruuviavaimet ennen kuin käynistät sahkötyokalun. Tyokalu tai ruuviavain, joka voi olla tyokalun sisällä, voi aiheuttaa loukkaantumisia.
  Kayta sopivia tyovaatteita. Alä kayta loysiä vaatteita ja koruja. Pidhiukset, vaatteet ja kaseineet etaall pyorivista osista. Loysat vaatteet, korut tai pitkät hiukset voivat tartua kiinn liikkuviin osin.
• Alä käytä konetta, Jonka kosketin on rikki. Sähkötyökalu, joka ei käynnisty tai sammu, on vaarallinen ja se täytyy korjata.
• Pidä sahkötyokalut pois lasten ulottuvilta. Älä anna konetta henkilöille, jotka eivat tunne sitä tai eivat ole lukeneet naita ohjeita. Sähkötyokalut ovat vaarallisia henkilöille, joilla ei ole kokemusta koneen kaytöön.
  Tarkasta laitteiden ja tyokalujen kunto ja toiminnot ennen toiden aloittamista. Alkoskaan tyskentele vialisella laitteella tai kayta tylsa a tera.
• Anna vain ammattihenkilostön korjata sähkötyökalu ja silloin on käytettävain alkuperäisia varaosia. Niin on varmaa, etta sähkötyökalu on turvallinen.

FIN

• Veda pistoke irti pistorasiasta ja/tai akulohko sahkotyokaluista, ennen kuin aloit tehdla laitteeseen asetuksa tai aiot vaihtaa lisatarvikkeita. Sakhotyokalujen tabaton kaynistys voi aiheuttaa tapaturmia.
  Pystytä poytä oikein ennen kuin asennat sahkolaitteen sille, Oikein suoritettu pystytys on tärkeä, jotta poytä ei romahda kokoon.
• Alä työsta muita materiaialeja kuin puuta tai helposti lastuavaa muovia.
• Käytetyjen koneiden on täytettä DIN EN 60745-1 normit. Laitteissa tätyy olla valmistusvuodesta 1995 alkaen CE-merkintä.
  Käytä konetta vain märäystenmukaisesti.
  Tarkasta saannollisesti, etta kaikki ruuvit on kiristetty kunnolla!
• Käytä käsipyörösahassa olevaa polyn imurointia.
• Ohjauskiskoon ei saa tehdä minkäänlaisia muutoksia toisten koneiden ohjausta varten.
• Ota huomioon, etta sahanterä on aina rinnan luistiin tai ohjauskiskoon.

TURVALLISUUSVIITTEI PyÖRÄSAHAN KÄYTÖLLE

• Noudata näden konetta koskevien turvallisuusviitteiden ohella myös välttämatta käytössä olevalle käsipyörösahalle annettuja turvallisuusviitteita.
• Käytä vain sellaisia käsipyörösahoja, jotka on varustetu halkaisukiillalla, sahan halkaisijan ollessa maks. 200 mm ja leikkuusvyyden maks. 66 mm.
  Käytä sahoja vain mainittujen peruslaattamittojen mukaan (katso kuva 5).
• Tue pitkät tyokappaleet niin, ne ovat vaakasuorassa asennossa; tukena esim. wolfcraft rullattavaa pukkia / Rollenbock, (tuote-nro. 6119973).
  Välä ylikuormittamasta käsipyöröshaa.
• Alä käytä hiomalaikkoja.
• Käytä ainoastaan suositeluja sahanteriä ja valitse se aina työkappaleen vahvuuden mukaan.
• VAARA: Varo, etteivat kdet joudu lahelle sahausaluetta tai sahanteraa.
• Ole aina varuillasi, etta sahatessa terä voi tartua työkappaleeseen ja lingota takapotkun tavoin kyytjän pän.
• Takapotku on tulos siitä, etta sahaa on käytetty värin ja/tai sopimattomasti. Takapotkun voi estaa turvallisuostoimenpistein seuraavalla tavalla.
• Pidä molemin käsin sahasta kiinni ja pida käsivarret sellaisessa asennossa, etta voit kestä takapotkun voimakkuuden. Ole aina sivausennossa sahanterään, varo, etta keho ei ole samassa liniassa sahanterään, Takapotkussa pyörösaha voi hypätä taaksepään, kuitenkin tietyin toimenpistein käytäjä voi hallita takapotkun voimakkuuden.
• Jos sahanterä on juuttunut kiinni tai keskeytät työn, kytke saha pois pälä ja pidä terä työkappaleessa niin kauan, etta sahanterä on pysahtynyt kokonaan.
• Alä koskaan yritä poistaa sahaa työkappaleesta niin kauan, kun terä pyörii, muuten voi tulla takapotku. Tarkista ja hae syy sahanterän juuttumiseen.
• Jos haluat käynnistä sahan, joka on kiinni työkappaleessa, aseta terä sahausrakoon ja tarkista, etta terän hampaat eivät ole kiinnittyneet työkappaleeseen. Jos terä on juuttunut kiinni, voi se liikkua irti työkappaleesta tai aiheuttaa takapotkun saaaa käynnistäessä.
• Tue suuret levyt alhaalta kasin, jolloin vältyt takapotkulta tai vähennät riskä, etta sahanterä juuttuu kiinn. Suuret levyt voivat taipua tai väntyöomasta painostaan. Levyt tulee tukea molemmpuolin, niin sahaus raon kuin myös reunan lahellä.
• Alä käytä tylsiä tai vialisia sahanteriä, Tylsät sahanterät tai jos terän hampaat ovat vinot voivat aiheuttaa kitkaa, aiheuttaa terän juuttumisen ja takapokkun.
• Ole erityisen varovainen valmiiden seinien tai muiden epaselvien alueiden "upotusleikkauksessa". Uppoava sahantera voi juuttua kiinni piilossa olevin kohtesiin ja aiheuttaa takapotkun.
• Käytä käsipyörösahassa olevaa polyn imurointia.
• Ohjauskiskoon ei saa tehdä minkäänlaisia mutuktoska toisten koneiden ohjausta varten.
• Ota huomioon, etta sahanterä on aina rinnan luistiin tai ohjauskiskoon.

Toimituksen sisälto ja asennus

• Ota ohjauskisko FKS 115 pakkauksesta ja tarkista sisällön täydellisyy, etta kaikk osat ovat mukana (kuva 1).
• Asenna pidike sihen kuuluvilla osilla kiinnityslevyyn. Sen jälkeen kiinnityslevy johdetaan kuvan osoittamalla tavalla ohjauskiskoon (kuvat 2.1 - 2.4).

FIN

Ohjauskiskolla sahaus

• Kiinnitä työstettä kappale tasaiseen ja varmaan alustaan. Kiinnitä nyt ohjauskisko ruuvipuristimilla työkappaleeseen (kuva 3).
• Johda sen jälkeen luisti ohjauskiskoon (kuva 4).
  Vedä käsipyörösahan suojus taakse. Asemoi käsipyörösahan pohja 6 vasteella alustaan. Paina sitä varten sahanterä kumihuulta vasten. Katso, etta kumihuuli on terän hampaiston molemmu puolin, jolloin saat rinnanleikkauksen ja estät työkappaleen repeytymisen. Kirista sen jälkeen kahvaruueva je (kuva 5). Huomio: Käytä käsipyörösahaa vain mainituilla sallituilla pohjalevymitoilla ja suorita ennen uuttä saäöä koesahaus.
• Ohjaa sahatessa käsipyöräsaha aina rinnan ohjauskiskoon. Sahauksen paatytyä kytke käsipyörösa ha pois paälta. Voit nyt irrottaa käsipyörösahan kiinitsylevysta. Huomio: Sääda sahaussyvyys aina ennen sahausta niin, etta sahanterä pistäa sahatessa työkappaleen alapuolelta ulos korkeintaan 3 mm. Ohjauskiskolla voi tyostäa korkeintaan 1.100 mm levyisi työkappaleita. Jos luistilla on ohjauskiskoon asennettuna liian paljon liikkumatilaa, voit muuttaa sen sopivaksi kierretapeilla (kuvat 6.1 - 6.3).
  Laitteen mitat (kuva 7).
• Erillisesti saatatalla lisatarvikkeella, ohjauskiskon pidennyssettilä (artikkeli 6911000) on mahdollista käsitetälkorkeintaan 2.250 mm leveita tyokappaleita (kuva 8).

Ympäristö

Noudata ohjauskiskon FKS 115 havittamisessa paikallisia jatehuoltomaraarvksia.

Takuu

Hyvä nikkari, olet valinnut korkealaatuisen wolfcrafts -tuotteen, josta Sinulla on varmasti paljon iloa.

wolfcraft®-tuotteet täytävät tekniikan korkeat vaatimukset. Ne lapikäyvänen markkoinille tuloaan intensiivisen kehitysjä testivaiheen. Sarjavalmistuksen aikana jatkuvat tarkastukset ja säännölliset testit huolehtivat laitteen korkeasta laadusta. Vakaa tekinen kehityjs luotettava laadun tarkkailu antavat Sinulle varmuuden siitä, etta olet tehnyt oikean valinnan.

Annamme hankkimallesi wolfcraft -tuotteelle 10 vuoden takun ostopäivästa alkaen, kun laiteita käytetään ainoastaan yksityseen tarkoitukseen. Takuu kattaa vain ostettuun tavaraan kohdistuvat vahingot, ja vain sellaiset, jotka perustuvat materiaali- ja valmistusvirheisiin. Takuu ei vastaa puutteista ja vahingoista, jotka ovat aiheituneet asiaankuulumattomasta käytösta taiJos laitettaei ole huollettu. Takuu ei myoskän vastaa tavallisista kulumisjälistja normalaissa käytössa tavallesti syntyneista kulumisista eikä puutteista tai vahingoista, mitkä asiakas on tuntenut kauppaa tehdessän.

Takuvaatimukset voidaan antaa hyväksytäviki laskun/ostokuitin esittämllä.

wolfcraft in antama takuu ei rajoita lakisaateisi kuluttajaoikeuksia (koskien sopimuksen tayttamista, peruuttamista tai vahentamista, vahingon- tai kulujenkorvauksia).

EU-konedirektiivin 2006/42/EU, liitteen II A mukainen vaatimustenmukaisustodistus

Täten firma wolfcraft GmbH, D-56746 Kempenich, vakuuttaa, etta täm tuote (FKS 115)

vastaa konedirektiivin 2006/42/EU antamia vaatimuksia.

Yhteensopivuustodistuksen allekirjoittamiseen ja teknisten asiakirjojen laatimiseen valtuutettu henkilö.

(Yrityksen johto; wolfcraft GmbH)
