Producttype	Geleiderail voor cirkelzaag
Merk	Wolfcraft
Model	6910000 (FKS 115)
Afmetingen rail (L x B x H)	Ongeveer 1000 x 60 x 30 mm (schatting)
Gewicht rail	Ongeveer 1,5 kg (schatting)
Voeding	Geen (handmatig accessoire)
Max. zaagdiepte	66 mm
Max. werkstukbreedte met alleen rail	1100 mm
Max. werkstukbreedte met verlengstuk (6911000)	2250 mm
Max. zaagblad diameter	200 mm
Afmetingen compatibele zaagzool	200 x 385 mm (zie afb. 5)
Materiaal	Aluminium en staal
Conform gebruik	Nauwkeurige, lange, rechte sneden in hout en kunststof
Veiligheid	Veiligheidsbril, stofmasker, handschoenen, gehoorbescherming aanbevolen
Onderhoud en reiniging	Reinigen met droge doek, regelmatig vastzitten van schroeven controleren
Onderdelen en repareerbaarheid	Verlengset verkrijgbaar (6911000), reserveonderdelen via Wolfcraft klantenservice
Garantie	10 jaar (huishoudelijk gebruik), op vertoon van de factuur
Certificering	CE (Machinerichtlijn 2006/42/EG)

Veelgestelde vragen - 6910000 WOLFCRAFT

Welke soorten cirkelzagen zijn compatibel met de geleiderail FKS 115?

De rail is ontworpen voor gangbare cirkelzagen met een zaagdiepte tot 66 mm en een zool van 200 x 385 mm (zie afb. 5). Gebruik alleen zagen met een zaagblad met maximale diameter 200 mm.

Hoe bevestig ik de cirkelzaag op de geleiderail?

Monteer eerst de steunen op de opvangplaat, plaats dan de plaat in de rail. Trek de beschermkap van de zaag terug, lijn de zaagplaat uit op de opvangplaat met behulp van de 6 aanslagen en draai de zes handvatschroeven vast. Zorg ervoor dat de tanden van het zaagblad aan beide zijden de rubberen lip raken.

Hoe maak ik een precieze snede met deze rail?

Zet het werkstuk vast op een vlak oppervlak, bevestig de rail met de klemmen, plaats de wagen in de rail en leid de zaag parallel aan de rail. Stel de zaagdiepte zo in dat het blad maximaal 3 mm onder het werkstuk uitsteekt.

Wat is de maximale breedte van het werkstuk dat met alleen de rail kan worden gezaagd?

Met alleen de geleiderail kunt u werkstukken tot 1100 mm breedte zagen. Met het verlengset (ref. 6911000) kunt u tot 2250 mm bereiken.

Hoe stel ik de speling van de wagen op de rail af?

Als de wagen te veel speling heeft, gebruik dan de twee binnenzeskantschroeven (afb. 6.1 - 6.3) voor een nauwkeurige afstelling.

Welke veiligheidsvoorschriften zijn essentieel bij het gebruik?

Draag een veiligheidsbril, een stofmasker, handschoenen en gehoorbescherming. Koppel de zaag los voor elke afstelling. Houd de zaag met beide handen vast en ga aan de zijkant van het zaagblad staan om terugslag te voorkomen.

Kan ik de rail gebruiken voor andere materialen dan hout?

De rail is ontworpen voor hout en kunststoffen die gemakkelijk te verspanen zijn. Gebruik geen slijpschijven en zaag geen metalen of andere harde materialen.

Hoe onderhoud ik de geleiderail?

Reinig de rail regelmatig met een droge doek. Controleer of alle schroeven goed vastzitten. Bewaar hem op een droge en stofvrije plaats.

Waar kan ik reserveonderdelen of accessoires vinden?

Het railverlengset (ref. 6911000) is apart verkrijgbaar. Voor andere onderdelen kunt u contact opnemen met de klantenservice van Wolfcraft via de contactgegevens in de handleiding.

Wat is de garantieduur en hoe activeer ik deze?

Wolfcraft biedt 10 jaar garantie vanaf aankoopdatum voor huishoudelijk gebruik. Bewaar uw factuur of aankoopbewijs om de garantie te claimen. De garantie dekt materiaal- en fabricagefouten, maar niet normale slijtage of schade door onjuist gebruik.

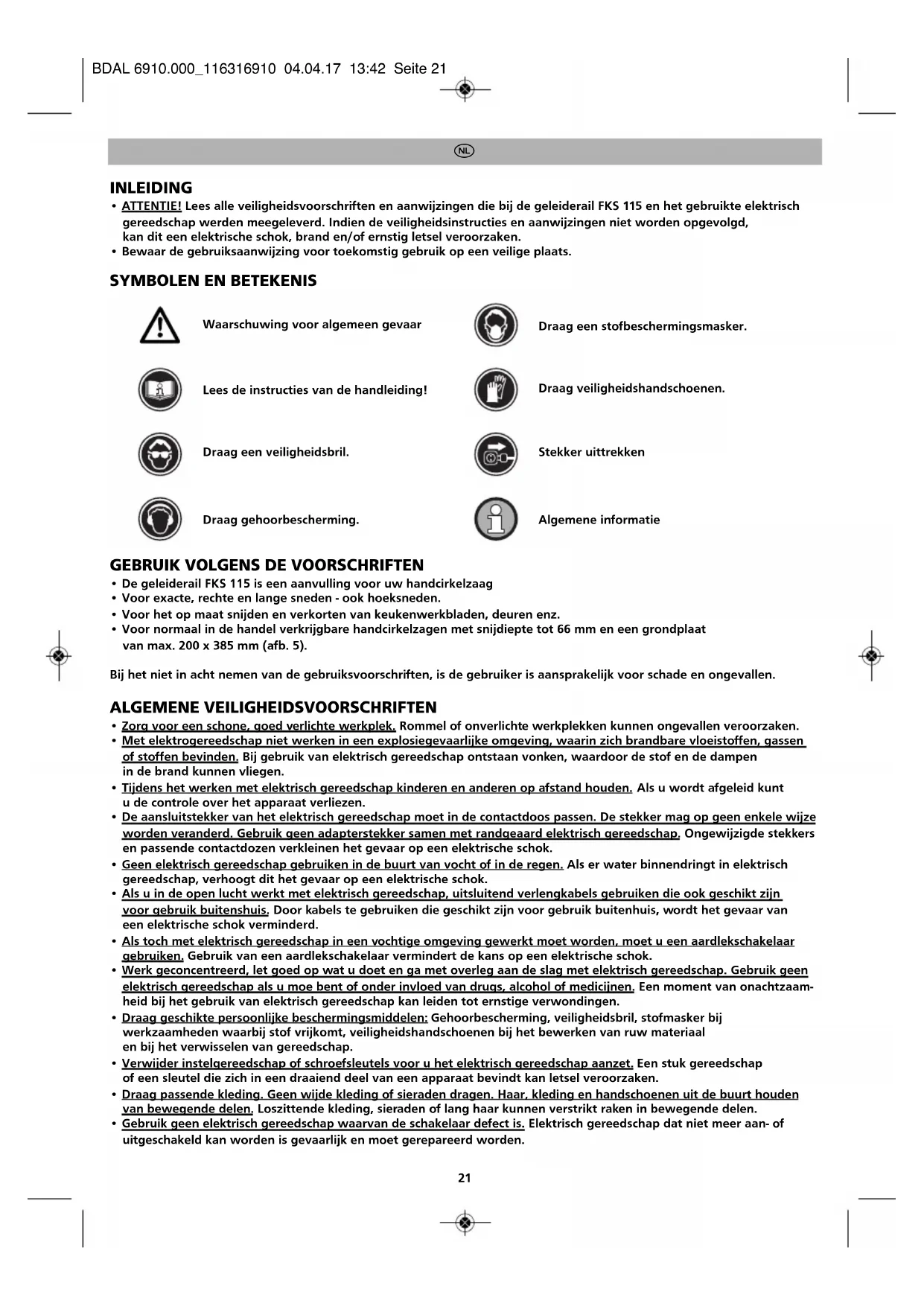

GEBRUIKSAANWIJZING 6910000 WOLFCRAFT

ATTENTIE! Lees alle veiligheidsvoorschriften en aanwijzingen die bij de geleiderail FKS 115 en het gebruikte elektrisch gereedschap werden meegeleverd. Indien de veiligheidsinstrumenties en aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel veroorzaken.
- Bewaar de gebruiksaanwijzing voor toekomstig gebruik op een veiligeplaats.

SYMBOLEN BETEKENIS

Waarschuwing voor algemeen gevaar

Draag een stofbeschemingsmasker.

Lees de instructies van de handleiding!

Draag veiligheidshandschoenen.

Draag een veiligheidsbril.

Stekker uittrekken

Draag gehoorbescheming.

Algemene informatie

• De geleiderail FKS 115 is een aanvelling voor uw handcirkelzaag
• Voor exacte, rechte en lange sneden - ook hoeksneden.
• Voor het op maat snijden en verkorten van keukenwerkbladen, deuren enz.
• Voor normal in de handel verkrijgbare handcirkelzagen met snijdiepte tot 66 mm en een grondplaat van max. 200 × 385 ~mm (afb. 5).

Bij het Niet in acht nemen van de gebruiksvoorschriften, is de gebruiker is aansprakelijk voor schade en ongevallen.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

Zorg voor een schone, goed verlichte werkplek, Rommel of onverlichte werkplekken konnen ongevallen veroorzaken.
- Met elektrgereedschap nicht werken in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Bij gebruik van elektrisch gereedschap ontstaan vonken, waardoor de stof en de dampen in de brand können vliegen.
Tijdens het werken met elektrisch gereedschap kinderen en anderen op afstand houden. Als u worden afgeleid kunt u de controle over het apparaat verliezen.
- De aansluitstekker van het elektrisch gereedschap moet in de contactdoos passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen adapterstekker samen met randgeaard elektrisch gereedschap, Ongewijzigde stekkers en passende contactdozen verkleinen het gevaar op een elektrische schok.
- Geen elektrisch gereedschap gebruiken in de buurt van vocht of in de regen. Als er water binnendringt in elektrisch gereedschap, verhoegt dit het gevaar op een elektrische schok.
- Als u in de open lucht werkt met elektrisch gereedschap, uitsluitend verlangkabels gebruiken die ook geschikt zich voor gebruik buitenhuis, Door kabels te gebruiken die geschikt zich voor gebruik buitenhuis, worden het gevaar van een elektrische schok verminderd.
- Als toch met elektrisch gereedschap in een vochtige omgeving gewerkt moet worden,要去 u een aardlekschakelaar gebruiken. Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.
- Werk geconcentreerd, let goed op wat u doet en ga met overleg aan de slag met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onachtzaamheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstige verwondingen.
- Draag geschikte persoonlijke beschemmingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waar bij stof vrijkomt, veiligheidshandschoenen bij het bewerken van ruw materiaal en bij het verwisselen van gereedschap.
- Verwijder instelgereedschap of schroefsleutels voor u het elektrisch gereedschap aanzet. Een stuk gereedschap of een sleutel die zich in een draaiend deel van een apparaat bevindt kan letsel veroorzaken.
- Draag passende kleding. Geen wijde kleding of sieraden dragen. Haar, kleding en handschoenen uit de buurt honden van bewegende delen. Loszittende kleding, sieraden of langhaar hunnen verstrikt raken in bewegende delen.
- Gebruiq geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer aan-ofuitgeschakeld kan worden is gevaarlijk en moet gerepareerd worden.

NL

• Bewaar elektrisch gereedschap dat u Niet gebruikt, buiten het bereik van kinderen. lemand die Niet vertrouwd is met het apparaat of die de gebruiksaaanwijzing Niet gelezen heeft, mag het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als dit worden gebruikt door onervaren Personen.
• Controller de functionaliteit van apparaten en gereedschap voordat u begint te werken. Werk nooit met beschadigd of bot gereedschap.
• Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd en geschoold personeel, alleen met originele reserveonderdelen repareren. Dit garandeert, dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Trek de stekker uit het stopcontact en/of het occupak uit het elektrisch gereedschap voor u instellenen van de apparatuur aanpast of hulpstukken verwisselt. Onbedoeld starten van elektrisch gereedschap is een reden voor ongevallen.
• Bouw de machinetafel goed op voor u het elektrisch gereedschap inbouwt. De juiste opbouw is belangrijk om in elkaar zakken te voorkomen.
• Bewerk geen ander materiaal dan hout oflicht verspaanbare kunststof.
• De gebruikte machines要去en voldoen aan de DIN EN 60745-1. Apparaten vanaf bouwjaar 1995要去en voorzien zichn van een EG-markering.
• Gebruik gereedschap uitsluitend voor het doel waarvoort het eigenlijk gemaakt is.
• Controller regelmatig of alle schroeven stevig aangetrokken zich!
• Gebruik de stofafzuiiging aan de handcirkelzaag.
  Aan de geleiderail moen gen wizigingen worden aangebracht om andere machines met de geleiderail te gebruiken.
• Let erop dat het zaagblad algijd parallel aan de slede of aan de geleiderail loopt.

VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN

• Neem naast这一切 machinespecifieke veiligheidsvoorschriften in ieder geval de veiligheidsvoorschriften in acht van de gebruekte handcirkelzaag.
• Gebruikuitsluitend handcirkelzagen met splijtwig, max. 200 mm zaagbladdiameter en een snediediepte tot max. 66 mm.
• Gebruik uitsluitend zagen binnen de genoemde maximale grondplaatafmetingen (zie afb. 5).
• Ondersteun lange werkstukken aan de afnamekant, zodate er horizontaal waterpas op liggen; bijvoorbeeld met een wolfcraft rolbok (art.-nr. 6119973).
• Voorkom overbelasting van de handcirkelzaag.
• Gebruik geen slijpschijven.
• Gebruik uitsluitend aanbevolen zaagbladen en kies deze afhankelijk van het materiaal dat gezaagd moet worden.
• GEVAAR: Met uw handen Niet in het zaagbereik of aan het zaagbladkommen.
• Wees er.altijd op bedacht dat bij het zagen het werkstuk door het zaagblad gegren kan worden en tegen de operateur kan worden geslingerd.
• Een terugslag is het resultaat van een verkeerde en/of nicht geschikte toepassing van de zaag. Dit kan worden voorkomen door passende voorzorgsmaatregelen, zoals hierna beschreiben.
• Hou de zaag met beiden handen vast en breng uw armen in een stand waarin u de terugslagrachten kut opvangen. Zorg dat u zich alkij opzij van het zaagblad bevindt, het zaagblad nooit in een lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag terugspringen, de operateur kanECHTER door gesape voorzorgsmaatregelen de terugslagrachten beheersen.
• Indien het zaagblad vastloopt of u de werkzaamheden onderbreekt, moet u de zaag uitschakelen en deze rustig in het materiaal honden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of deze,achteruit te trekken zolang het zaagblad nog beweegt, anders kan dit resulteren in een terugslag. Onderzoek en verhelp deoorzaak waarom het zaagblad vastloopt.
• Als u een zaag die in het werkstuk zit wij wilt starten, het zaagblad centeren in de zaagspleet en controllerer of de zaagtanden Niet in het werkstuk zitten vastgehaakt. Als het zaagblad vastgeklemd zit kan dit zich van het werkstuk losmaken of een terugslag veroorzaken als de zaag waer gestart worden.
• Grote platen ondersteunen om het risico van een terugslag door een klemmend zaagblad te verminderen. Grote platen können onder hun eigengewicht gaan doorbuigen. Platen要去en aan beiden kanten worden ondersteund, zowel in de buurt van de zaagspleet als ook aan de kant.
• Gebruik geen botte of beschadigde zaagbladen. Zaagbladen met botte of verkeerd gezette tanden veroorzaken door een te smalle zaagspleet een verhoogde wrijving, klemmen van het zaagblad en terugslag.
• Wees bijzonder voorzichtig met "insteeksneden" in bestaande muren of andere ondoortzichtige plaatsen. Het zaagblad dat worden ingestoken kan bij het zagen in verborgen voorwerpen blokkeren en een terugslag veroorzaken.

• Neem de geleiderail FKS 115 uit de doos en controllerer de inhoud op volledigheid van alle afgebeelde onderdelen (afb.1).
• Monteer de houder met de waar bij behorende bevestigingsdelen op de opnameplaat. Vervolgens de opnameplaat zoals afgebeeld in de geleiderail steken (afb. 2.1 - 2.4).

NL

Zagen met de geleiderail

Fixeer het werkstuk op een vlakke en veilige ondergrond. Bevestig nu de geleiderail met de beiden klemmen aan het werkstuk (afb. 3).
- Vervolgens de opnameslede in de geleiderail steken (afb. 4).
- Trek de pendelbeschemkap van de cirkelzaag terug. De grondplaat van de cirkelzaag met de 6 aanslagen uitrachten op de opnameplaat. Druk hiertoe het cirkelzaagblad gegen de rubber lip. Let erop dat aan beiden zijden de tanden van het zaagblad op de rubber lip aansluten om een parallelle snede te garanderen en uitscheuren van het werkstuk te vermijden. Vervolgens alle zes geribde schroeven vast aandraaien (afb. 5). Attentie: Gebruik uitsluitend cirkelzagen binnen de genoemde maximale grondplaatmaten en kaak na iedere veranderde instelling een proefsnepe.
- Bij het zagen de handcirkelzaag algtd parallel aan de geleiderail voeren. Nadat de snede gemaakt is, de handcirkelzaag uitschaken. De cirkelzaag kan nu uit de opnameplaat genomen worden. Attentie: Voor iedere snede de snijdiepte van uw cirkelzaag zo instellen, dat het cirkelzaagblad maximaal 3 mm aan de onderzijde uit het werkstuk steekt. Met de geleiderail hunnen werkstukken met een maximale bredte van 1.100 mm bewerkt worden. Als de opnameslede op de geleiderail te veel spel ing heeft, dan kunt u met de beide stelpennen een fijnafstelling maken (afb. 6.1 - 6.3).
- Afmetingen van de apparatuur (afb. 7).
- Met het separates verkrijigbare accessaire, verlangset voor geleiderail (artikel 6911000), heeft u de mogelijkheid werkstukken tot een maximale breedte van 2.250mm te bewerken (afb. 8).

Milieu

Als de geleiderail FKS 115 worden verwijderd/weggedaan,要去en deplaatselijke verwijderings-voorschriften in acht worden genomen.

Garantie

Bestedoe-het-zelver,

U hebt een hoogwaardig wolfcraft®-produkt gekocht, waarvan U bij het doehet-zelven werk veel plezier zult hebben. wolfcraft®-produkten stemmen met een hoge technische standard overdereen en要去en voordat ze in de handel komen intensieve ontwikkelings en testfasen doormaken. Gedurende de Serieproduktie zorgen voortdurende controles en regelmatige tests voor een hoge kwaliteitstandaard. Degelijkte technische ontwikkelingen en betrouwbare kwaliteitstcontrolegeven U de zekerheid voor de juiste koopbeslissing.

Op het aangeschafte wolfcraft® product Geven wij 10aar garantie na aanschafdatum, mits het product uitsluitend voor doe-het-zelf werkzaamheden gebruikt is. De garantie beperkt zich uitsluitend tot de schade aan het gekochtete voorwerp zelf, en alleen tot schade die het gevolg is van materiaal- en fabricagefouten. Onder deze garantie vallen geen gebreken en schades, die te wijten zich aan onoordeelkundig gebruik of hinterstallig onderhoud. Normale slijtageverschijnselen en slijtage door gebruik vallen ook nicht onder de garantie, net zo min als gebreken en schades waarvan de klant op de hoogte was toen de overeenkomst werden gesloten.

Er kan uitsluitend een beroep worden gedaan op garantie na het overleggen van de rekening/koopbon.

Door de garantie van wolfcraft* worden uw wettelijk rechten als consument (na betaling, verbreking van de overeenkomst of vermindering, schadevergoeding of vergoeding van de kosten) Niet beperkt.

Conformiteitsverklaring volgens EG-machinerichtlijn 2006/42/EG, aanhangsel II A

Hiermee verkaart de firma wolfcraft GmbH in D-56746 Kempenich, Wolff Str. 1, dat dit product (FKS 115) voldoet aan machinerichtlijn 2006/42/EG.

De gemachtigde voor het ondertekenen van de conformiteitsverklaring en voor het samenstellen van de technische documenten.

(Directie; wolfcraft GmbH)
