6910000 - Accesorio para herramienta eléctrica WOLFCRAFT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Riel de guía para sierra circular
Marca	Wolfcraft
Modelo	6910000 (FKS 115)
Dimensiones del riel (L x An x A)	Aproximadamente 1000 x 60 x 30 mm (estimación)
Peso del riel	Aproximadamente 1,5 kg (estimación)
Alimentación	Ninguna (accesorio manual)
Profundidad de corte máx.	66 mm
Ancho máximo de pieza con riel solo	1100 mm
Ancho máximo de pieza con extensión (6911000)	2250 mm
Diámetro máximo de hoja de sierra	200 mm
Dimensiones de la suela de sierra compatibles	200 x 385 mm (ver fig. 5)
Material	Aluminio y acero
Uso conforme	Cortes precisos, largos, rectilíneos en madera y plásticos
Seguridad	Gafas, mascarilla antipolvo, guantes, protección auditiva recomendados
Mantenimiento y limpieza	Limpiar con un paño seco, verificar el apriete de los tornillos regularmente
Piezas de repuesto y reparabilidad	Kit de extensión disponible (6911000), piezas de repuesto a través del servicio técnico de Wolfcraft
Garantía	10 años (uso doméstico), presentando la factura
Certificación	CE (Directiva de Máquinas 2006/42/CE)

Preguntas frecuentes - 6910000 WOLFCRAFT

¿Qué tipos de sierras circulares son compatibles con el riel de guía FKS 115?

El riel está diseñado para sierras circulares comunes con una profundidad de corte de hasta 66 mm y una suela de dimensiones 200 x 385 mm (ver fig. 5). Utilice únicamente sierras con una hoja de diámetro máximo 200 mm.

¿Cómo fijar la sierra circular al riel de guía?

Primero monte los soportes en la placa receptora, luego inserte la placa en el riel. Retire la cubierta de protección de la sierra, alinee la placa de la sierra sobre la placa receptora usando los 6 topes, y apriete los seis tornillos de mariposa. Asegúrese de que los dientes de la hoja toquen el labio de goma en ambos lados.

¿Cómo realizar un corte preciso con este riel?

Inmovilice la pieza sobre una superficie plana, fije el riel con las abrazaderas, introduzca el carro en el riel, luego guíe la sierra paralelamente al riel. Ajuste la profundidad de corte para que la hoja sobresalga 3 mm máximo por debajo de la pieza.

¿Cuál es el ancho máximo de pieza que se puede cortar con el riel solo?

Con el riel de guía solo, puede cortar piezas de hasta 1100 mm de ancho. Con el kit de extensión (ref. 6911000), puede alcanzar hasta 2250 mm.

¿Cómo ajustar el juego del carro en el riel?

Si el carro tiene demasiado juego, use los dos tornillos sin cabeza (fig. 6.1 - 6.3) para realizar un ajuste de precisión.

¿Qué instrucciones de seguridad son esenciales durante el uso?

Use gafas de protección, mascarilla antipolvo, guantes y protección auditiva. Desenchufe la sierra antes de cualquier ajuste. Sujete la sierra con ambas manos y colóquese al lado de la hoja para evitar contragolpes.

¿Puedo usar el riel para materiales distintos a la madera?

El riel está diseñado para madera y materiales plásticos fáciles de mecanizar por arranque de viruta. No utilice discos abrasivos ni corte metales u otros materiales duros.

¿Cómo mantener el riel de guía?

Limpie regularmente el riel con un paño seco. Verifique que todos los tornillos estén bien apretados. Guárdelo en un lugar seco y protegido del polvo.

¿Dónde puedo encontrar piezas de repuesto o accesorios?

El kit de extensión de riel (ref. 6911000) está disponible por separado. Para otras piezas, contacte al servicio al cliente de Wolfcraft en los datos proporcionados en el manual.

¿Cuál es la duración de la garantía y cómo activarla?

Wolfcraft ofrece una garantía de 10 años a partir de la fecha de compra para uso doméstico. Conserve su factura o comprobante de compra para hacer valer la garantía. Cubre defectos de material y fabricación, pero no el desgaste normal ni los daños por uso inadecuado.

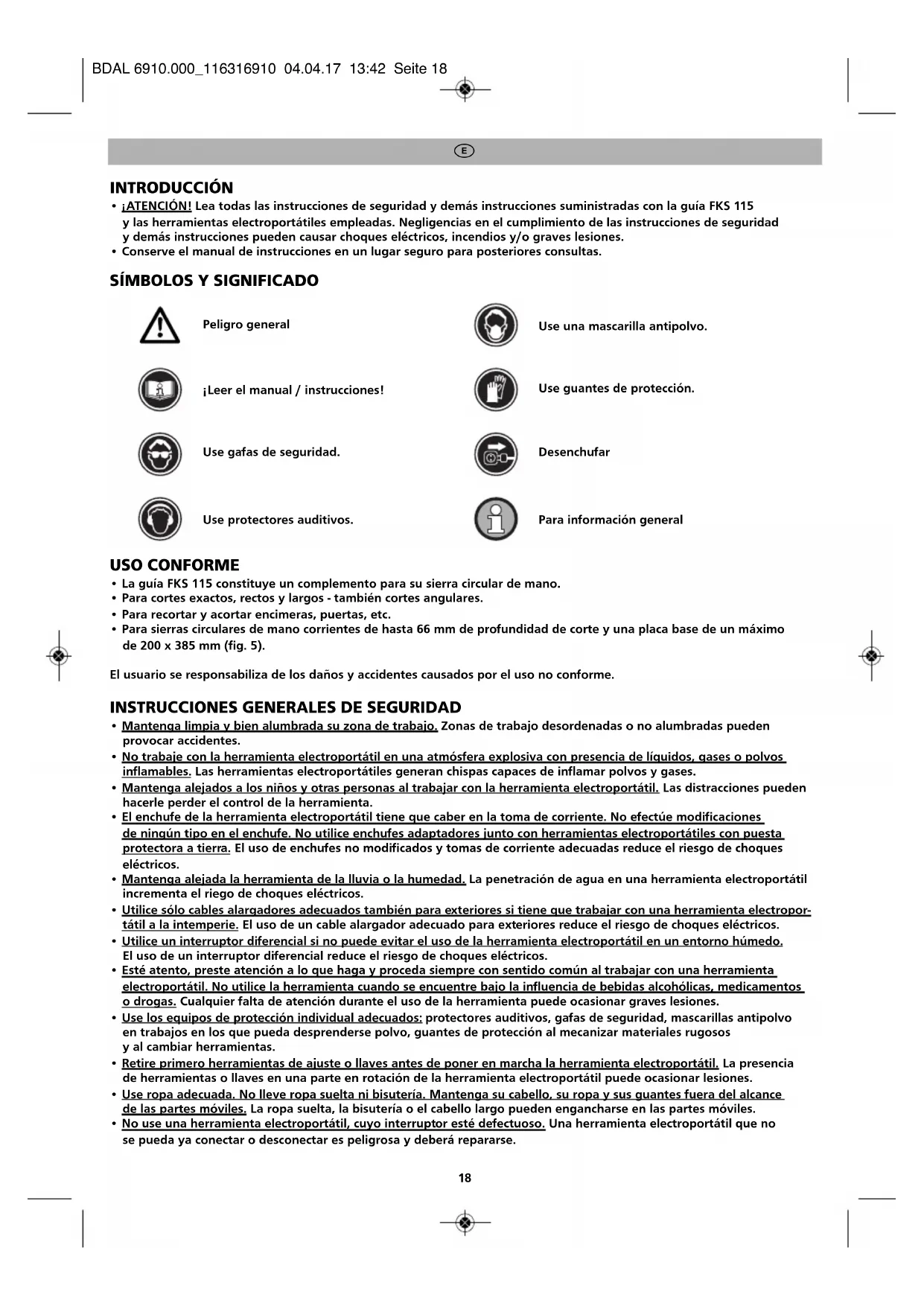

MANUAL DE USUARIO 6910000 WOLFCRAFT

• ATENCL! Lea todas las instruiones de segudad y demas instruetiones suministradas con la guia FKS 115 y las Herramentas electroportátilles empleadas. Negligencias en el complimiento de las instruetiones de seguidad y demas instruetiones能把causarchoqueselctricos,incendiosy/ograveslesiones.
• Conserve el manual de instrucciones en un lugar seguro para posteriores consultas.

SÍMBOLOS Y SIGNIFICADO

Peligro general

Use una mascarilla antipolvo.

Leer el manual / instrucciones!

Use guantes de proteccion.

Use gafas de seguidad.

Desenchufar

Use protectores auditivos.

Para información general

USO CONFORME

• La guía FKS 115 constituya un complemento para su sierra circular de mano.
• Para cortes exactos, rectos y largos - también cortes angulares.
• Para recortar y acortar encimeras, puertas, etc.
• Para sierras circulares de mano corrientes de hasta 66mm de profundidad de corte y una placar base de un maximo de 200× 385mm (fig. 5).

El usuario se responsabiliza de los días y accidentes causados por el uso no conforme.

INSTRUCCIONES GENERALES DE SEGURIDAD

• Mantenga limpia y bien alumbrada su zona de trabajo, Zonas de trabajo desordenadas o no alumbradas pueda provocar accidentes.
• No travaite con la herramienta electroportátil en una atmósfera explosiva con presencia de liquidos, gases o polvos inflamables. Las herramientos electroportátils generan chispas capaces de inflamar polvos y gases.
• Mantenga alejados a los niños y otheras personas al trabajo con la herramienta electroportátil. Las distraccións poder hacerle perdier el control de la herramienta.
• El enchufe de la herramenta electroportátil tiene que caber en la toma de corriente. No efectue modificaciones de ningún tipo en el enchufe. No utilise enchufes adaptadores jusqu'àherramientos electroportátils con puesta protectora a tierra. El uso de enchufes no Modifications y tomas de corriente adecuadas reduce el riesgo de choques electricos.
• Mantenga alejada la herramienta de la lluvia o la humedad. La penetracion de agua en una herramienta electroportabile incrementa el riego de choques electricos.
• Utilice solo cables alargadores adequados también para exteriores si tiene que工作的 con una herramenta electropotátil a la intemperie. El uso de un cable alargador adequado para exteriores reduce el riesgo de Choques electricos.
• Utilice un interruptor diferencial si no peut evitar el uso de la herramienta electroportatil en un entorno humedo. El uso de un interruptor diferencial reduce el riesgo de choques electricos.
• Este atento, preste atencion a lo que haga y proceda siempre con sentido común al trabajo con una herramienta electroportátil. No utilise la herramienta cuando se encuentre bajo la influencia de bebidas alcoholicas, medicamentos o drogas. Cualquier falta de atencion durante el uso de la herramienta pueda occasionar graves lesiones.
• Use los equipos de proteccion individual adecuados: protectores auditivos, gafas de seguidad, mascarillas antipolvo en trabajo en los que pueda desprenderse polvo, guantes de proteccion al mecanizar materiales rugosos y al cambiar herramrientas.
• Retire primero herramrientas de ajuste o llaves antes deponer en marcha la herramienta electroportatal. La presencia de herramrientas o llaves en una parte en rotacion de la herramienta electroportatal可以使 occasionar lesiones.
• Use ropa adecuada. No lleve ropa suela ni bisuteria. Mantenga su cabllo, su ropay sus quantes fuera del alcance de las partes moviles. La ropa suela, la bisuteria o el cabllo largo能把 engancharse en las partes moviles.
• No use una herramienta electroportátil, cuando interruptor está defectuoso. Una herramienta electroportátil que no se pueda ya conectar o desconectar es peligrosa y deben repararse.

E

• Conserve las herramrientas electroportátilles fuera del alcance de los niños cuando no estén en uso. Nocede using la herramipta por personas que no esten familiarizadas con su uso o no hayan leido las presentes instrucciones. Las herramrientas electroportátils son peligrosas cuando son realizadas por personas no experimentadas.
• Compruebe primero el functiomento bajo de los aparatos y herramientos antes de iniciaar el trabajo. No trabajo nunca con una herramienta defectuosa o desgastada.
• Deje reparar su herramienta electroportátil solamente por personal especializzato yriallicado y solo con recambios originales. As se garantiza que la herramienta electroportátil siga sido segura.
• Desenchufe el enchufe de la toma de corriente y/o retire la batería de la herramienta electroportátil antes de realizar ajustes en la herramienta o cambiar accesorios. La puesta en marcha accidental de la herramienta electroportátil es una causa de accidentes.
• Monte primero correctamente la mesa antes de instalar la herramienta electroportátil. Un montaje correcto es importante para evaporar malas functions en la mesa.
• No mecaniceOthers materiales que la madera o los plácicos fácilmente mecanizables.
• Las herramrientas empleadas tienen que ser conformes a la norma UNE EN 60745-1. Aparatos fabricados a partir de 1995 tienen queellarmarcedoCE.
• Use las herramrientas solamente para los fines previstos para las mismas.
• Compruebe periodicamente que todos los tornillos esten firmamente apretados!
• Utilice el dispositivo de aspiracion de polvo provisto en la sierra circular de mano.
• No está permitido realizar modificaciones en la guía con el fin de guiar otheras herramientos sobre la misma.
• Preste atencion a que el disco de la sierra se ocundre siempre en posicjion paralela al carro o la guia.

INSTRUCCIONES DE SEGURIDAD PARA SIERRAS CIRCULARES

• Observe jusqu'à estas instruetiones de seguidad enequalquier caso, las instruetiones de seguidad de la sierra circular de mano empleada.
• Use solamente la sierra circular de mano con cuchillo divisor, un disco con 200 mm de diametro máximo y una profundidad maximala de hasta 66 mm.
• Utilice solo sierras compatibles con las dimensiones Tmaxas de la plac para herrimentas (vease fig. 5).
• Apoye las piezas de trabajo largas en elazo de salute de modo que descansen horizontalmente, por ejempo por medio de un caballete de apoyo con rodillo wolfcraft (art. n° 6119973).
• Evite sobrecargar la sierra circular de mano.
• No utilise muelas.
• Use únicamente los discos recomendados y selecciónlos en función del material aURTAR.
• PELIGRO: No acerque las manos a la zona de corte de la sierra o al disco.
• Tenga siempre enIELDa que la pieza de trabajo peut ser arrastrada por el disco durante el corte y lanzada contra el operador.
• Los contragolpes son consecuencia de una aplicacion incorrecta y/o inadequada de la sierra. Los contragolpesuen detarse adoptando las precauiones adecuadas descritas abajo.
• Sujete la sierra con ambas manos y colque los brazos en una posicion en la que pueda absorber las fuerzas del contragolpe. Colquese siempre lateralmente al disco, y nunca al final de una linea recta entre el disco y vested. En caso de contragolpe, la sierra circular peut saltar hacía atras. Sin embargo, las fuerzas de contragolpe peuvent ser dominadas por el operador adoptando las precauiones adecuadas.
• Si el disco se agarrota o usted interrupme el trabajo, desconnecte la sierra y mantengala quieta en la pieza de trabajo hasta que se pare el disco. No intente nunca retiring la sierra de la pieza de trabajo o tirar de la pieza de trabajo hacía除外 cuando esté en Movemento el disco. De lo contrario pueda producirse un contragolpe. Averigüe y elimine la causa del agarrotamento del disco.
• Si deseña poner de nuevo en marcha una sierra clavada en una pieza de trabajo, centre el disco en la ranura de corte y compruebe si los dientes no están tal vez enganchados en la pieza de trabajo. Si el disco está agarrotado, pueda soltarse de la pieza de trabajo o provocar un contragolpe cuando seonga de nuevo en marcha la sierra.
• Apove los tableros grandes para minimizar los contragolpes provocados por el agarrotamente del disco. Los tableros grandes peuvent combarse por su propio peso. Los tableros deben apoyarse porreds lados, tanto circa de la ranura de corte como en el borde.
  No utilise discos desgastados o defectuosos. Discos con dientes desgastados o mal alineados producen, en virtud de una ranura de corte demasiado estrecha, un Rozamento excessivo, un agarrotamento del disco y contragolpes.
• Preste un cuidado especial al realizar "cortes penetrantes" en las paredes existentes u另一边 zonas ciegas. El disco penetrante pueda bloquear objetos ocultos y provocar contragolpes.

Volumen de entrega y montaje

• Desempaquete la guía FKS 115 y compruebe que estén completenessas todas las partes reproducidas en la ilustracion (fig. 1).
  Monte los soportes con los elementos de sujecion pertinentes a la placal de alojamento. Inserte a continuacion la placal de alojamento de la forma indica en la guia (figs. 2.1 - 2.4).

E

Serrar con la guía

Fjle la pieza de trabajo sobre una superficie plana y segura. Sujete ahora la guia con los dos sargentos a la pieza de trabajo (fig. 3).
- Inserte acto seguido el carro de alojamento en la guía (fig. 4).
- Retroceda la caperuza protectora pendular de la sierra circular. Ajuste la placal base de la sierra circular con los 6 topes sobre la placal de alojamento. Empuj e este efecto el disco de la sierra circular contra la pestaña de goma. Preste atencion a que los dientes del disco de la sierra tengan aamins lados contacto con la pestaña de goma, a fin de asegurar un corte paralelo y evitar que se escape la pieza de trabajo. Apriete a continuacion los seiis tornillos de pomo (fig. 5). Atencion: Utilice unicamente sierras circulares de mano comprehendidas bajo de las dimensiones maximas de la placal base indicadas, y realize un corte de prueba despues de cada ajuste.
- Maneje la sierra circular de mano siempre paralelamente a la guía al serrar. Desconecte la sierra circular de mano despues de haber finalizo el corte. Ahora peut extraer la sierra circular de la placde alojamento. Atencion: Ajuste antes de cada corte la profundidad de corte de su sierra circular de tal modo, que el disco de la sierra circular sobresalga por debajo como maximum 3 mm de la pieza de trabajo. La guía permite mecanizar piezas de trabajo de hasta un ancho maximum de 1.100mm . Si el carro de alojamento Tiene demasiado juego en la guía, pueda llvar a cabo un ajuste de precision mediante los dos pasadores roscados (figs. 6.1 - 6.3).
- Dimensiones de la herramienta (fig. 7).
- Con los accesos disponibles apare, set de prolongacion para gduia (articulo 6911000),iene la posibidad de mecanizar piezas de trabajo de hasta un ancho maximo de 2.250mm (fig.8)

Medio ambiente

Observe por favor la normativa local en materia de eliminacion de residuos a la hora de desechar la guia FKS 115.

Garantía

Estimados clients!

Acaban de adquirir un valioso producto wolfcraft® que les causará mucha satisfacción en el bricolage. Los productos wolfcraft®ienen una alta technologia estandar y estar sometidos a pruebas de desarrorollo y fases de control antes de ser lanzados al mercado. Los controles y pruebas continuas durante la fabricacion en series, aseguran el alto nivel de calidad y les da a Vds. la seguidad de haber tomad tola decision correcta al elegir un producto wolfcraft®.

Por el producto wolfcraft® adquirido le concedemos 10 años de garantia a partir de la Fecha de compra en caso de uso exclusivo de las herramrientas para bricolaje. La garantía cubre tan solo daños del producto mismo debidos a defectos de material o fabricación. La presente garantía no cubre defectos y daños debidos a un uso inadeuido o un mantenimiento insufidente. La garantía no cubre tampoco las señales de uso y el desgaste habituales ni los defectos y daños conocidos por el cliente al momento de la compra.

Para hacer uso de la garantía seranecessarypresentarla factura o elcomprobante de compra.

La garantía conceded por wolfcraft no limita los derechos que la Ley le otorga como consumidor (desistimiento o reducción del preco, indemnización o reemplso de los gastos).

Declaracao de conformidade segudo a Direcva Maquinas 2006/42/EG, anexo II A

Pela presente a firma wolfcraft GmbH em D-56746 Kempenich, Wolff Str. 1, declar que este produit (FKS 115) corresponde à Directiva Maquinas 2006/42/CE. Kempenich, 03.04.2017

Thomas Wolff

Persona facultada para firmar la declaracion de conformidad y elaborar el expediente和技术. (Direcção; wolfcraft GmbH)
