6910000 - Elektrikli alet aksesuarı WOLFCRAFT - Ücretsiz kullanım kılavuzu

Ürün Tipi	Daire testere kılavuz rayı
Marka	Wolfcraft
Model	6910000 (FKS 115)
Ray Boyutları (U x G x Y)	Yaklaşık 1000 x 60 x 30 mm (tahmini)
Ray Ağırlığı	Yaklaşık 1,5 kg (tahmini)
Güç Kaynağı	Yok (manuel aksesuar)
Maks. Kesme Derinliği	66 mm
Tek Ray İle Maks. Parça Genişliği	1100 mm
Uzatma Rayı İle (6911000) Maks. Parça Genişliği	2250 mm
Maks. Testere Bıçağı Çapı	200 mm
Uyumlu Testere Taban Boyutları	200 x 385 mm (bkz. şek. 5)
Malzeme	Alüminyum ve çelik
Kullanım Amacı	Ahşap ve plastikte hassas, uzun, düz kesimler
Güvenlik	Koruyucu gözlük, toz maskesi, eldiven, kulak koruyucu önerilir
Bakım ve Temizlik	Kuru bir bezle temizleyin, vidaların sıkılığını düzenli olarak kontrol edin
Yedek Parça ve Tamir Edilebilirlik	Uzatma kiti mevcuttur (6911000), yedek parçalar Wolfcraft teknik servisi aracılığıyla
Garanti	10 yıl (ev kullanımı), fatura ibrazı ile
Sertifika	CE (Makine Direktifi 2006/42/AT)

Sık sorulan sorular - 6910000 WOLFCRAFT

FKS 115 kılavuz rayı ile hangi tip daire testereler uyumludur?

Ray, 66 mm'ye kadar kesme derinliğine ve 200 x 385 mm taban boyutlarına sahip yaygın daire testereler için tasarlanmıştır (bkz. şek. 5). Yalnızca maks. 200 mm bıçak çapına sahip testereler kullanın.

Daire testereyi kılavuz rayına nasıl sabitlerim?

Önce destekleri alıcı plakaya takın, ardından plakayı raya yerleştirin. Testerenin koruma kapağını geri çekin, testere tabanını 6 durdurucu yardımıyla alıcı plakaya hizalayın ve altı adet kol vidasını sıkın. Bıçak dişlerinin her iki taraftaki kauçuk dudağa temas ettiğinden emin olun.

Bu ray ile nasıl hassas kesim yapabilirim?

Parçayı düz bir yüzeyde sabitleyin, raya kelepçelerle bastırın, arabayı raya yerleştirin ve testereyi raya paralel olarak yönlendirin. Kesme derinliğini, bıçak parçanın altından maks. 3 mm çıkacak şekilde ayarlayın.

Tek ray ile kesilebilecek maksimum parça genişliği nedir?

Tek kılavuz rayı ile 1100 mm genişliğe kadar parçalar kesebilirsiniz. Uzatma kiti (ref. 6911000) ile 2250 mm'ye kadar ulaşabilirsiniz.

Arabadaki boşluğu raya nasıl ayarlarım?

Araba çok boşlukluysa, hassas ayar için iki adet set üstü vidayı kullanın (şek. 6.1 - 6.3).

Kullanım sırasında hangi güvenlik önlemleri önemlidir?

Koruyucu gözlük, toz maskesi, eldiven ve kulak koruyucu kullanın. Herhangi bir ayar öncesi testereyi prizden çekin. Testereyi iki elle tutun ve geri tepmeleri önlemek için bıçağın yanında durun.

Rayı ahşap dışındaki malzemeler için kullanabilir miyim?

Ray, talaş kaldırarak işlenmesi kolay ahşap ve plastik malzemeler için tasarlanmıştır. Aşındırıcı diskler kullanmayın ve metal veya diğer sert malzemeleri kesmeyin.

Kılavuz rayının bakımı nasıl yapılır?

Rayı düzenli olarak kuru bir bezle temizleyin. Tüm vidaların sıkı olduğunu kontrol edin. Kuru ve tozsuz bir yerde saklayın.

Yedek parça veya aksesuarları nereden bulabilirim?

Ray uzatma kiti (ref. 6911000) ayrı olarak mevcuttur. Diğer parçalar için, kılavuzda verilen iletişim bilgileriyle Wolfcraft müşteri hizmetlerine başvurun.

Garanti süresi nedir ve nasıl aktifleştirilir?

Wolfcraft, ev kullanımı için satın alma tarihinden itibaren 10 yıl garanti sunar. Garantiden yararlanmak için faturanızı veya satın alma belgenizi saklayın. Garanti, malzeme ve üretim hatalarını kapsar, normal aşınma ve yanlış kullanımdan kaynaklanan hasarları kapsamaz.

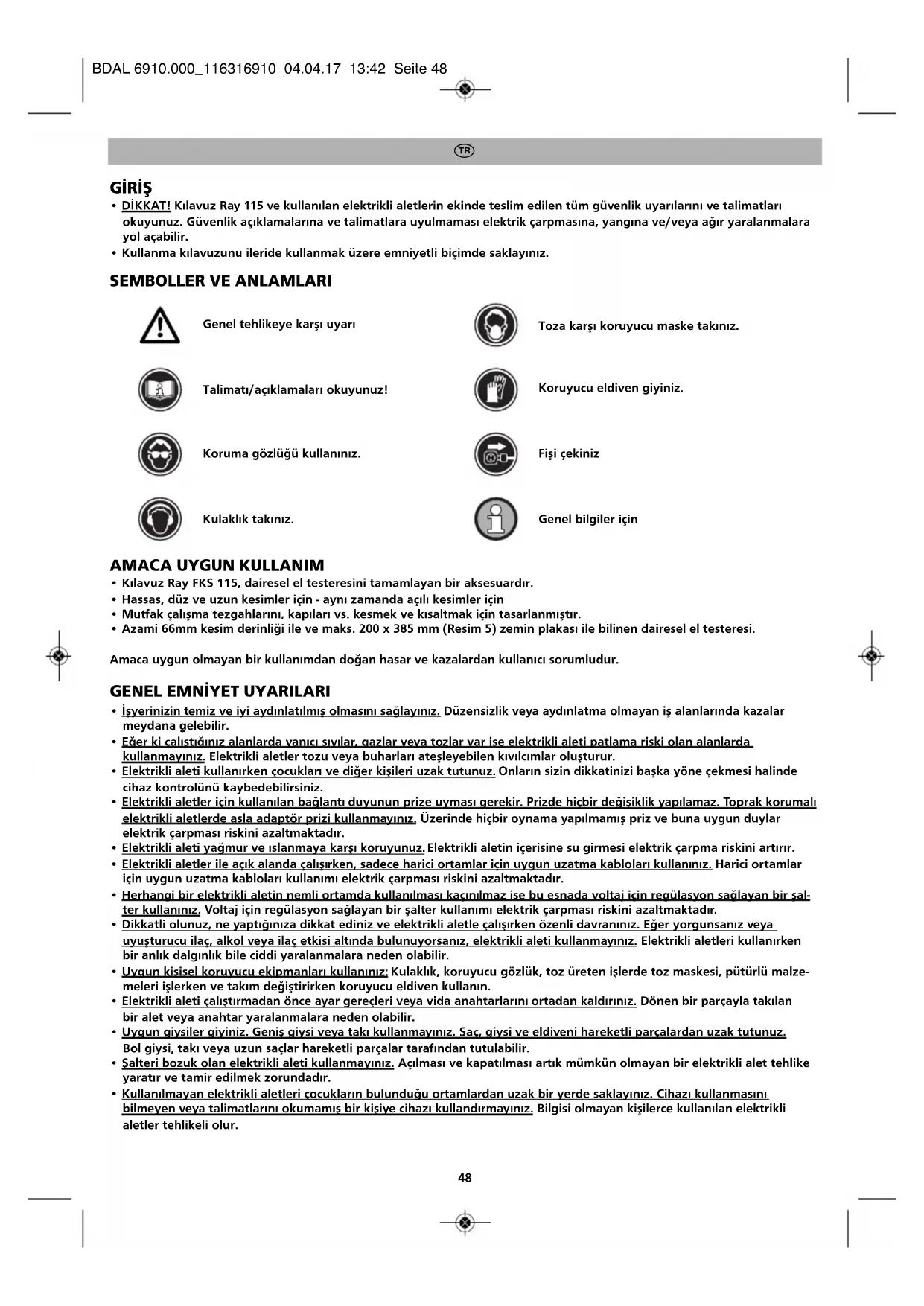

KULLANIM KILAVUZU 6910000 WOLFCRAFT

• Dikkat! Kilavuz Ray 115 ve kullan alan elektrikl aletlerin ekinde teslim edilen tum guvenlik uyarilarini ve talimatlan okuyunuz. Guvenlik aciklamalarina ve talimatlara uyulmaması elektrik carpmasina, yangina ve/veya agr yaralanmalara yol acabilir.
• Kullanma kilavuzunu ileride kullanmak uzere emniyetli bucimde saklayiniz.

SEMBOLLER VE ANLAMLARI

Genel tehlkiye karsi uyari

Toza karsti koruyucu maske takiniz.

Talimati/ajiklamarli okuyunuz!

Koruyucu eldiven giyiniz.

Koruma gozluğkullaniniz.

Fişi cekiniz

Kulaklik takiniz.

Genel bilgiler icin

AMACA UYGUN KULLANIM

• Kilavuz Ray FKS 115, dairesel el testeresini tamamlayan bir aksesuardir.
  Hassas, diz ve uzun kesimler icin - ayni zamanda acili kesimler icin
• Mutfak calisma tezgahlarini, kapilari vs. kesmek ve kisaltmak icin tasarlanmistir.
• Azami 66mm kesim derinligi ile ve maks. 200 × 385 ~mm (Resim 5) zemin plakasi ile bilinen dairesel el testeresi.

Amaca uygun olmayan bir kullanimdanDOGANhasarvekazalardankullanici sorumludur.

GENEL EMNIYET UYARILARI

Isyerinizin temiz ve iyi aydinlatilmis olmasini saglayiniz. Duzensizlik vya aydinlatma olmayan is alanlarinda kazalar meydana gelebilir.
- Eger ki calistuiginiz alanlarda yanici sivilar, gazlar veya tozlar var ise elektrkli aleti patlama riski孕期 alanlarda kullanmayiniz, Elektrkli aleler tozu veya buharlari atesleyebilen kivicimlar olusturur.
- Elektrikl aleti kullanirken cokuklar ve diger kisileri uzak tutunuz. Onlarin sizin dikkatinizi baska yonecekmesi halinde cihaz kontrlunu kaybedebilirsiniz.
- Elektrikl aletler icin kullanlan baglanti duyunun priz yumasi gerekir. Prizde hicbir deqisiklik yapilamaz. Toprak korumali elektrik l aleterde asla adaptorz prizi kulanmayinuz. Uzerinde hisbir oynama yapilmamis pris ve buna uygun duylar elektrik carpmasi riskini azaltmaktadir.
- Elektrikl aleti yagmur ve islanmaya karsi koruyunuz. Elektrikl aletin icerisine su girmesi elektrik carpma riskini artirir.
- Elektrikl aletler ile acik alanda calisirken, sadece harici ortamlar icin uygun uzatma kabolari kullaniz. Harici ortamlar icin uygun uzatma kabolari kullanimi elektrik carpmasi riskini azaltmaktadir.
- Herhangi bir elektrikli aletin nemli ortamda kullanilmasi kacinilmaz ise bu esnada voltaj icin regulasyon saiglavan bir salter kullaniz. Voltaj icin regulayon saglayan bir salter kullanimi elektrik carpmasi riskini azaltmaktadir.
Dikkatli olunuz, ne yaptiigniza dikkat ediniz ve elektrikl aletle calisirken ozenl davraniniz. Eger yorgunsaniz vya uyusturucu ilac, alkol veya ilac etkisi altinda bulunyorsaniz, elektrikl aleti kullanmayiniz. Elektrikl aletleri kullanirken bir anlik dalglinik bile ciddi yaralanmalarana neden olabilir.
- Uygun kisisel koruyucu ekipmanlari kullaniniz: Kulaklik, koruyucu gozluk, toz ureten islerde toz maskesi, püturlu malzemleri islerken ve takim degistirken koruyucu eldiven kullanin.
- Elektrikl aleti calistirmadan once ayar gerecleri veya vida anahtarlarini ortadan kaldiriniz. Donen bir parcayla takilan bir alet veya anahtar yaralanmalara neden olabilir.
- Uygun qiysiler qiyiniz. Genis qiysi veya takl kullanmayiniz. Sac, qiysi ve eldiveni hareketli parcalardan uzak tutunuz. Bol giysi, tak i veya uzun saclar hareketli parcalar tarafindan tutulabilir.
Salteri bozuk ol an elektrikla aleti kullanmayiniz. Ailmasi ve kapatilmasi artik mumkun olmayan bir elektrikla alet tehike yaratir ve tamir edilmek zorundadir.
- Kullanilmayan elektrikli aleteri;cocuklarin bulundugu ortamlardan uzak bir yerde saklayiniz. Cihazi kullanmasini bilmeyen veya talimatlari n okumamis bir kisiye cihazi kullandirmayiniz. Bilgisi olmayan kisiierce kullananan elektrikli aleter telhikeli olur.

TR

• Ise baslamadan once cihazlarin ve takimlarin islerligini konrol ediniz. Asla hasar gormus veya kör takimlarla calismayiniz.
• Elektrikl aleti sadece yetkili uzmanlara tamir ettirip orijinal yedek parca kullanilmasina ozen gosteriniz. Bu sayede elektrik l alelerin guvenliginin korunmasi garanti alta alinir.
  Fisi prizden cekiniz ve/veya elektrikli takimdan batarya kutusunu cekiniz ve ondan sonra cihaz ayarlarini vya aksam parcalari degisikligini gerekkestiriniz. Elektrikli takimin istenmeden calismaya baslatilmasi kazalar icin bir nedendir.
• Makine tezgahini dokru kurunuz ve ondan sonra elektrikli takimi monte ediniz. Bozulmayi onlemek icin dokru kurulum onemlidir.
• Ahsap veya kolay parcalanan plastik malzemelerden farkli malzeme kullanmayiniz.
• Kullananan makineler DIN EN 60745-1'e uygun olmalidir. 1995 itibariyle imal edilmis cihazlar bir CE isaretine sahip olmalidir.
• Takimlari yalnizca belirldikleri amaca uygun kullaniniz.
  Civatalin sik olup olmadikarini duzenli olarak kontrl ediniz!
  Dairesel el testeresindeki toz emicisini kullaniniz.
• Baska makinerleri ray üzerinde yürtmek icin kilavuz ray üzerindedehyşisiklik yapilamaz.
• Testere agzinin kizaga veya kilavuz raya daima paralel seyretmesine dikkat ediniz.

DAIRE TESTERELER ICIN GUVENLIK ACIKLAMALARI

• Makineye özgü güvenlik acijklamalarinin yaninda mutlaka kullaniler dairesel el testeresinin güvenlik acijklamalarina da uyunuz.
• Yalnizca yarma kamasi ile maks. 200 mm capi testere bicaigi ve maks. 66 mm kesim derinligi olan dairesel el testereleri kullaniniz.
• Sadece(Maximum tabanplakolcsu dahilindekitesterelerikullaniniz(bkz.resim5).
• Uzun is parçalarini alim tarafina dayayiniz, bunlarin yatay konumlmanasi gerekir, orn. bir wolfcraft makarali destek yardimiyla (ürün嫁给 6119973).
  Dairesel et testerleri aşırı zorlamayıniz.
  -Taşlama diskleri kullanmayiniz.
• Sadece tavsiye edilen testere bicakarini kullaniniz ve bunlari kesilecek olan is maddesine gore seciniz.
• TEHLIKE: Ellerinizi kesim araligna ve testere bicağina yaklastirmayiniz.
• Kesim esnasinda her zaman is parcasinin testere biçárgi tarafindan tutulabileceğine ve kullanciyaogrufirlatilabilecegini hesaba katarak tedbirli olunuz.
• Hatali ve/veya uygunsuz bir testere kullanimin sonucu geri carpmadir. Bu asagida yazili uygun tedbirler alinarak onlenebilir.
• Testereyi iki elle siki tutunuz ve kollarinizi da geri vurus güclerine karsi koyabileceginiz konuma getiriniz. Asla testere bicağınin yaninda durmayiniz ve testere bicağıni asla vucudunuzla ayı hizaya getirmeyiniz. Geri vuruşta daire testere geri sçrayabilir, ançak kullanici uygün onleyici tedbirlerle geri vurus güclerini kontrol altina alabilir.
• Eiger testere bicai sikisir veva sis isi varida keberseniz, testerevi kapatiniz ve testere bicai durana kadar bicai is maddesi icerisinde sakin tutunuz. Testerevi asla testere bicai hareket ettiqi surece is maddesinden uzaklastirmaya veya gerije cekmeye calismayiniz, aksi takdirde bir geri vurusGPCeklesebilir. Testere bicaaginin sikismasina neden olan kaynagi tespit ediniz.
• Bir is parcasi icerisindeyken testerevi tekrar calistirmak istersiniz, testere bicaqini testere araliqi icerisinde ortalayiniz ve testere dislerinin is maddesi icerisinde saplanup saplanmadigi konrol ediniz, Testere bicaqi sikismisa, testere tekrar baslatldignda is maddesinin diina hareket edebilir veya bir geri vuruasa neden olabilir.
• Sikisan testere bicaigindan dolayi geru riscini azaltmak icin buyuk plakarl dayayiniz. Buyuk plakalar kendi oz agirlklari sebebile ortadan bukulebilir. Plakalar her iki yandan desteklenmek zorundadir, hem testere araligi yakindan hem de kenardan.
  Kor veya hasarli testere bicaklar kullanmayiniz, Kor veya hatali hizalanmis disler ile testere bicaklar cok dar bir testere araligindan dolayi daha yuksek surtunmeye, testere bicaaginin sikismasa ve geri vuru sa neden olur.
• Mevcut duvarlarda veya icerisine baklamayan alanlarda "Daldirmali kesimde" özellikle dikkatli davraniniz. İç dalan testere biçaki kesim esnasinda gizli objeleri bloke edebilir ve bir gerı vuruşa neden olabilir.

Teslimat kapsami ve montaj

• Kilavuz Rayi FKS 115'i kartonundan seksariniz ve resimlere gore iceriigindeki parçalarin buttünlügünü kontrol ediniz (Resim 1).
• Tutucuyu ilgili sabitlemeparcalari ile birlikemontajplakasinin uzerine monte ediniz.Ardindan montaj plakasin, resmedildigi gibi kilavuz ray icerisine lletiniz (Resim 2.1 - 2.4).

TR

Kilavuz ray ile testereli kesim

• Isleme parcasini duz ve saglam altlik uzerine sabitleyiniz. Şimdi kilavuz rayi iki demir halka ile islemeparcasina sabitleyiniz (Resim 3).
• Sonra montaj kizaklarini kilavuz ray icerisine iletiniz (Resim 4).
• Dairesel testerenin hareketli koruyucu kifini gerijeogrue cekiniz. Dairesel testerenin zemin plakasin 6 dayama ile birlikte montaj plakasa gore hizalayiniz. Bunun icin daire testere agzini conta dudagina dogru bastiriniz. Testere agzinin dislerinin her iki yanin da conta dudagina dayanmasina ve paralel kesimi garanti etmesine ve isleme parcasimin yirtilmasin onlemeye dikkat ediniz. Sonra kulptaki alti vidanin tamamini skiniz (Resim 5). Dikkat: Sadece belirtilen maksimum zemin plakasi olculeri ile dairesel el testeresi kullaniniz ve her ayar degisikliginden sonra kesim testi yapiniz.
• Kesim esnasinda dairesel el testeresini daima kilavuz raya paralel yurutunuz. Kesim bittikten sonra dairesel el testeresini kapatiniz. Dairesel testere artik montaj plakasindan ckarilabilir. Dikkat: Her kosimden once dairesel testerenizin kesim derinligini, dairesel testere agzi isleme parcasinin altindan maks. 3 mm taascak sekilde ayarlayiniz. Kilavuz ray ile maks. 1.100 mm enli isleme parcalari islenebilir. Eger kilavuz ray uzerinde montaj kizaklar icin fazla boquk birakilirsa, iki disli pim ile ince ayar yapabilirsiniz (Resim 6.1 - 6.3).
  Cihaz olculeri (Resim 7).
• Ayrica kilavuz ray icin temin edilebilen uzatma kiti aksesuari (Urun No. 6911000) ile 2.250 mm maks. enli isleme parcalarini isleme imkaniniz olur (Resim 8).

Cevre

Lüften bu durumda kilavuz ray FKS 115 'hurdaya ayirirken yerel atiga ayirma talimatlarina uyunuz.

Garanti

Sayin sanatkar, evdeki Hobi islerinizde uzerinde zevkle calisacaiginiz yuksek kaliteli bir wolfcraft urununu setiniz. Yuksek teknik standartlara uygun olan wolfcraft urunleri, sata sunulmadan once, siki bir gelistirme ve test sahasindanGPCiriilyor. Seri uretim sirasindaki daimi kontroller ve duzenli arahklarla yaplan testler yuksek kalitenin standartlasmasini saglyor. Yogun teknik gelismeler ve guvenilir kalite kontrlu size dokru bir alim karari vermenin guvencesini saglar.

Satin aldiginiz wolfcraft® urunleri icin size urunun sadece ev islerinde kullanlmasi kosulu ile satin alma tarihinden itibaren 10 yil garanti veriyoruz. Sadece satin alanan urunun Kendisinden kaynaklanan ve malzeme veya uretim hatasina bagli olan hasarlar garanti kapsamindadir. Satin alanan urunun usulune uygun olmayan bicimde kullanimi veya yeterince bakiminin yapilmamasindan kaynaklanan kusur ve hasarlar bu garanti kapsami disindadir. Ayni sekilde kullanima bagli standart asinma belirtleri vya genel kullanim sonucu olusan asinma ile musterinin sozleme akdedildigi an itibari ile bildigi kusur ve hasarlar da bu garantinin kapsam disindadir.

Garanti ile ilgili talepler ancak fatura/ satin alma belgesinin ibrazi ile yapilabilir.

wolfcraft® tarafindan saglanan garanti yasalarin size tuketici olarak sagladigi (sonradan ifa, szlemseden rucu veya indirim, hasar veya kullanim tazminati gibi) haklara kisitlama getirmez.

2006/42/AB, Ek II A numarali AB-Makine Direktifleri uyarinca uygünlik belgesi

Is bununla Wolff Str. 1, D-56746 Kempenich adresinde bulunan wolfcraft GmbH firmasi, bu urunun (FKS 115) 2006/42/AB Makine Direktifi kosullarini yerine getirdigi began erder. Kempenich, 03.04.2017

Thomas Wolff
Uygunluk belgesini imzalamak ve teknik belgeleri duzenlemek icin yetkilendirilmigi.
(Sirket Yonetimi; wolfcraft GmbH)
