Produkttype	Styreskinne for sirkelsag
Merke	Wolfcraft
Modell	6910000 (FKS 115)
Skinne dimensjoner (L x l x H)	Omtrent 1000 x 60 x 30 mm (estimat)
Skinnens vekt	Omtrent 1,5 kg (estimat)
Strømforsyning	Ingen (manuelt tilbehør)
Maks skjæredybde	66 mm
Maks bredde på arbeidsstykke med bare skinne	1100 mm
Maks bredde på arbeidsstykke med forlengelse (6911000)	2250 mm
Maks sagblad diameter	200 mm
Kompatible sag såle dimensjoner	200 x 385 mm (se fig. 5)
Materiale	Aluminium og stål
Tiltenkt bruk	Presisjonskutt, lange, rette kutt i tre og plast
Sikkerhet	Vernebriller, støvmaske, hansker, hørselvern anbefales
Vedlikehold og rengjøring	Rengjør med en tørr klut, kontroller skruestramming jevnlig
Reservedeler og reparerbarhet	Forlengelsessett tilgjengelig (6911000), reservedeler via Wolfcraft kundeservice
Garanti	10 år (hjemmebruk), mot fremvisning av kvittering
Sertifisering	CE (Maskindirektivet 2006/42/EF)

Ofte stilte spørsmål - 6910000 WOLFCRAFT

Hvilke typer sirkelsager er kompatible med FKS 115 styreskinnen?

Skinnen er designet for vanlige sirkelsager med skjæredybde opp til 66 mm og en såle med dimensjoner 200 x 385 mm (se fig. 5). Bruk kun sager med maks bladdiameter 200 mm.

Hvordan feste sirkelsagen på styreskinnen?

Monter først festene på mottaksplaten, sett deretter platen inn i skinnen. Trekk sagens beskyttelsesdeksel tilbake, juster sagplaten mot mottaksplaten ved hjelp av de 6 stopperne, og stram de seks håndtaksskruene. Sørg for at bladtennene berører gummileppen på begge sider.

Hvordan utføre et presist kutt med denne skinnen?

Fester arbeidsstykket på en flat overflate, fest skinnen med tvinger, sett sleden inn i skinnen, og før sagen parallelt med skinnen. Still inn skjæredybden slik at bladet stikker maks 3 mm under arbeidsstykket.

Hva er maksimal bredde på arbeidsstykke som kan sages med bare skinnen?

Med kun styreskinnen kan du sage arbeidsstykker opp til 1100 mm bredde. Med forlengelsessettet (ref. 6911000) kan du nå opp til 2250 mm.

Hvordan justere slark på sleden i skinnen?

Hvis sleden har for mye slark, bruk de to settskruene (fig. 6.1 - 6.3) for å foreta en presisjonsjustering.

Hvilke sikkerhetsinstrukser er essensielle ved bruk?

Bruk vernebriller, støvmaske, hansker og hørselvern. Koble sagen fra strømmen før justering. Hold sagen med begge hender og plasser deg på siden av bladet for å unngå tilbakeslag.

Kan jeg bruke skinnen til andre materialer enn tre?

Skinnen er designet for tre og plastmaterialer som er lette å bearbeide ved sponfjerning. Ikke bruk slipeskiver og ikke sag i metaller eller andre harde materialer.

Hvordan vedlikeholde styreskinnen?

Rengjør skinnen regelmessig med en tørr klut. Kontroller at alle skruer er godt strammet. Oppbevar den på et tørt og støvfritt sted.

Hvor kan jeg finne reservedeler eller tilbehør?

Skinnens forlengelsessett (ref. 6911000) er tilgjengelig separat. For andre deler, kontakt Wolfcraft kundeservice på oppgitte kontakter i manualen.

Hvor lenge varer garantien og hvordan aktiverer jeg den?

Wolfcraft tilbyr 10 års garanti fra kjøpsdato for hjemmebruk. Oppbevar kvitteringen eller kjøpsbeviset for å gjøre garantien gjeldende. Den dekker material- og produksjonsfeil, men ikke normal slitasje eller skader som følge av feil bruk.

BRUKSANVISNING 6910000 WOLFCRAFT

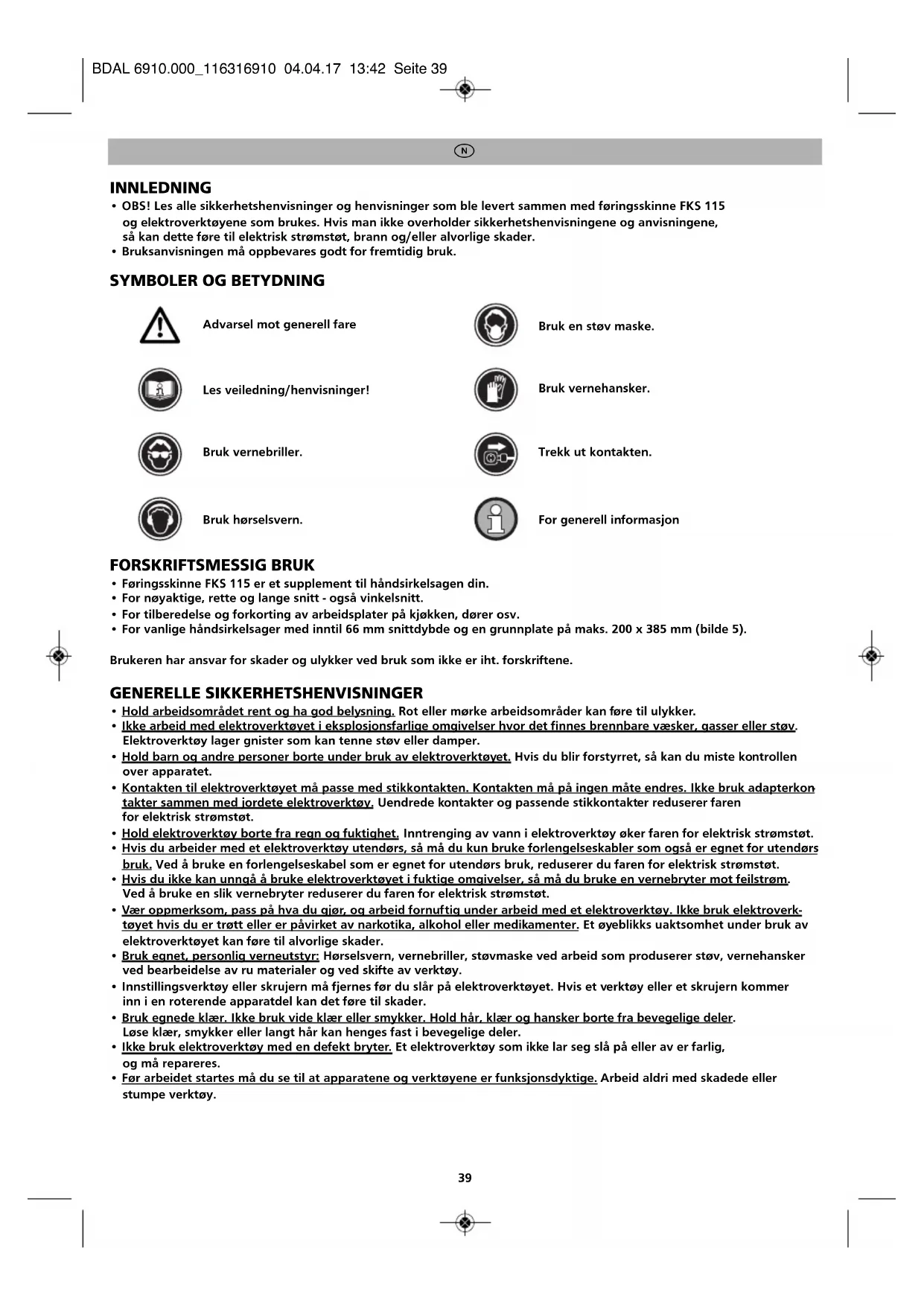

• OBS! Les alle sikkerhetshenvisninger og henvisninger som ble levert sammen med føringsskinne FKS 115 og elektroverktøyene som brukes. Hvis man/DDke overholder sikkerhetshenvisningene og anvisingene, sa kan dette fere til elektrisk strømstøt, brann og/eller alvorlige skader.
• Bruksanvisingen mä oppbevares godt for fremtidig bruk.

SYMBOLER OG BETYDNING

Adversel mot generell fare

Bruk en stov maske.

For generell informasjon

FORSKRIFTSMESSIG BRUK

• Føringsskinne FKS 115 er et supplement til händsrirkelsagen din.
• For一定程度, rette og lange snitt - ögå vinkelsnitt.
• For tilberedelse og forkorting av arbeidsplater pa kjokken, dorer osv.
  For vanlige handsirkelsager med inntil 66 mm snittdybde og en grunnplate pa maks. 200× 385mm (bilde 5).

Brukeren har ansvar for skader og ulykker ved bruk som ikke er itht. forskriftene.

GENERELLE SIKKERHETSHENVISNINGER

• Hold arbeidsomradyet rent og ha god belysning. Rot ellr mnrke arbeidsomrder kan fore til ulykker.
• Ikke arbeid med elektroverktøvet i eksplosionsfarlige omgivelsehvor det finnes brenbare væsker, gasser erler støv. Elektroverktøy lager gnister som kan tenne støv eller damper.
• Hold barn og andre personer borte under bruk av elektroverktøyet. Hvis du blir forstyret, sä kan du miste kontrollen over apparatet.
• Kontakten til elektroverktøyet违法犯罪. Kontakten på ingen mæte endres. Ilkkebru kapterkontaktter sammen med jordete elektroverktøy. Uendrede kontakter og passende stikkontakter reduserer faren for elektrisk strømstøt.
• Hold elektoverktoy borte fra regn og fuktighet, Inntrenging av vann i elektoverktoy oker faren for elektrisk stramstot.
• Hvis du arbeider med et elektroverktoy utendors, sa ma du kun bruke forlengelseskabler som ogsa er egnet for utendors bruk. Ved a bruke en forlengelseskabel som er egnet for utendors bruk, reduserer du faren for elektrisk strømstøt.
• Hvis du ici kan unngå à bruke elektroverktøvet i fuktige omgivelser, sa mà du bruke en vernebryter mot feilstrøm.
  Ved à bruke en slik vernebryter reduserer du faren for elektrisk strømstøt.
  Vae oppmerksom, pass pa hva du qjor, og arbeid fornuftig under arbeid med et elektroverktov. Ikke bruk elektroverktogyet hisd ur trott ell er pavirket av narkotika, alkohol eller medikamenter. Et oyeblikks uaktsomhet under bruk av elektroverktogyet kan fore til alvorlige skader.
• Bruk egnet, personlig verneutstyr: Horselsvern, vernebriller, stovmaske ved arbeid som produserer stov, vernehansker ved beareidelse av ru materialer og ved skifte av verktoy.
• Innstillingsverktøy eller skrujern ma fjernes for du slar pa elektroverktoyet. Hvis et verktoy erer et skrujernkommen inn i en roterende apparatdel kan det fere til skader.
• Bruk egnede klær. Ikke bruk vide klær erer smykker. Hold här, klær og hansker borte fra bevegelige deler. Lose klær, smykker ell langt här kan henges fast i bevegelige deler.
• Ikke bruk elektroverktøy med en defekt bryter. Et elektroverktøy som/DDE LAER SLA PELER AV ER FARIG, og ma repareres.
• For arbeidet startes ma du se til at apparatene og verktoyene er funksjonsdyktige. Arbeid aldri med skadede ell stumpe verktoy.

N

• Elektroverktøy som ikke brukes på oppbevares utilgiengelig for barn. Ilkke la personer bruke apparatet som ikke er kjent med det eller har lest anvisingene til apparatet. Elektroverktøy er farlige när de brukes av uerfarne.personer.
• Trekk kontakten ut fra stikkontakten og/eller ta akkumulatorpakken ut fra elektroverktøyet før du foretar innstlinger pa apparatet eller skifter tilbehør. Hvis elektroverktøy starter utilitiesket, sa kan ulykker skje.
• Bygg maskinbordet riktig opp før du monterer elektroverktøyet. Riktig oppbygging er viktig, sik at bordet ikke bryterammen.
• Du_device bebeide andere materialer enn tre aller kunststoffer som erlett a behandle.
• Maskinene som brukes, mä oppfylle DIN EN 60745-1. Apparat fra byggår 1995 mä ha et CE-tegn.
• Maskiner og verktøy mx kun brukes for riktige formål.
• Se regelmessig til at alle skruer er trukket fast til!
• Bruk støvavsugningen på.Handsirkelsagen.
• Det mä ikke gjores endringer på føringsskinnern for ábruke andre maskiner på skinnen.
• Se til at sagbladet alltid gär parallelt med sleiden eller foringsskinnen.

SIKKERHETSHENVISNINGER FOR SIRKELSAGER

• I tillegg til disse maskinspesifikke sikkerhetsvenisningene ma du ogsa vare obs pa sikkerhetsvenisningene til handsirkelsagen som brukes.
• Bruk kun händsrirkelsager med spaltekile, med maks. 200 mm diameter i sagbladet og inntil maks. 66 mm snittdybde.
• Sagene mä kun brukes innenfor de nevnte, maksimale dimensjonene til grunnplatene (se bilde 5).
• Lange arbeidsemner ma stottes pa avtaksiden, sik at de ligger vannrette; f. eks. med en wolfcraft rullebukk (art.-nr. 6119973).
• Unngå Å overbelaste handsirkelsagen.
• Ikke bruk slipeskiver.
• Bruk kun anbefalte sagblad og velg disse avhengig av materialet som skal sages.
• FARE: Hold hendene borte fra sagområdet og sagbladet.
  Vaeit alidr forberedt pa at arbeidsemnet kan henge fast i sagbladet og slynges mot operatoren under saging.
• Et bakslag er resultat av feil og/eller uegnet bruk av sagen. Gjennom egnede tiltak kan dette forhindres, som beskrevet nedenfor.
• Hold sagen fast med begge hender, og sett armene dine i en posision som kan fange opp kreftene ved et bakslag. Hold deg alltid pa sider av sagbladet, ha aldri kroppen din i en linje med sagbladet. Ved et bakslag kan sirkelsagen hoppe bakover, men operatoren kan beherske bakslagets krefter gjennom egnnde tiltak.
  Hvis sagbladet klemmer fast ell er du avbryter arbeidet, sa ma sagen slas av og holdes rolig i arbeidsemnet, helt til sagbladet stopper. Du ma aldri prove a fierne sagen fra arbeidsemnet erler trekke den bakover, sa lenge sagbladet er i bevegelse, ellrs kan det oppsta et bakslag. Finn ut hvorfor sagbladet sitter fast og lnsne det.
• Hvis en sag, som sitter fast i arbeidsemnet, vil starte igjen ma sagbladet sentrereres i sagspalten, og kontroller og sagens tenner sitter fast i arbeidsemnet. Hvis sagbladet sitter fast, sä kan det beveges ut fra arbeidsemnet eller forårsaket et bakslag när sagen startes på nytt.
• Store plater ma stottes, sik at man reduserer faren for bakslaq pa grunn av at sagbladet sitter fast. Store plater kan boyes gjennom egenvekten. Plater ma stottes pa begge sider, bade i naerheten av sagspalten og pa kanten.
• Ikke bruk slove eller skadde sagblad. Sagblad med slove er feilinnrettede tenner forarsaker en økt friksjon, fastsittende sagblad og basklag pga. at sagspalten er for trang.
  Vær speisielt forsiktig ved „innstikk kutt" i vegger erler andre omrader man违法犯罪 kan se inn i. Sagbladet som stikkes inn kan blokkeres i bøyde objekter og dermed forårsake bakslag.

Levering og montering

• Pakk ut føringsskinne FKS 115 fra kartongen, og kontROLLER at innholdet er komplett i henhold til delene på bildet (bilde 1).
• Monter holder med tilhorende festedeler pa opptaksplaten. Deretter fores opptaksplaten inn i foringsskennen som vist pa bildet (bilde 2.1 - 2.4).

N

• Arbeidsemnet festes på et jevnt og sikkert underlag. Na festes foringsskinnen på arbeidsemnet med de to tvingene (bilde 3).
  Deretter fores opptakssleden inn i foringsskinnen (bilde 4).
• Trekk sagens pendel-beskytteshette tilbake. Grunnplaten til sirkelsagen rettes ut på opptaksplaten med de 6 stopperne. Sirkelsagens blad trykkes mot gummileppen ved dette. Se til at sagbladets tenner ligger mot gummileppen på begge sider, sik at parallelt snitt garanteres og for ä unngå at arbeidsemnet losnes. Deretter trekkes alle sekgs grieskruer til (bilde 5). OBS: Bruk kun händsirkelsager med nevnt maksimal dimensjon for grunnplate og gjør et testsnitt etter hvver regulering.
• Under saging ma handsirkelsagen alltid fores parallelt til foringsskennen. Etter at snittet er utfort slar du av handsirkelsagen. Sirkelsagen kan na fjernes fra opptaksplaten. OBS: Snittdybden til handsirkelsagen stilles inn for hvert snitt, sik at sirkelsagbladet rager maksimalt 3 mm ut fra arbeidsemnet. Med foringsskennen kan arbeidsemner med en maksimal bredde pa 1.100 mm beareides. Dersom opptakssleden pa foringsskennen har for mye spillrom kan du utfere en finjustering med de to gjengestiftene (bilde 6.1 - 6.3).
• Apparatets dimensjoner (bilde 7).
• Med tilbehoret, som kan bestilles separat, forlengelsesett forringsskinne (artikkel 6911000), har du muligheten til a bearerbeide arbeidsemner med en maksimal bredde pa 2.250 mm (bilde 8).

Miljo

Ved deponering av faringsskinne FKS 115 mä de lokale forskrittene for deponering overholds.

Garanti

Kjaere hobbysnekker

Solid teknik utvikling og sikker kvalitetskontroll gir sikkerhet for en riktig kjopsbeslutting.

Vi gir deg 10 ars garanti - fra kjopedato - for ditt wolfcraft®-produkt ved utelukkende bruk av apparatene til hobbyvirksomhet. Garantien omfatter kun skader pa selve kjopegenstanden, og kun skader som angar material- og fabrikasjonsceil. Garantien omfatter ikke mangler og skader som skyldes uriktig betjening aller manglende vedlikehold. I tillegg dekker ikke garantien vanlige slitasjespor, vanlig slitasje eller mangler og skader som kunden var oppmerksom pa for kjopet.

Garantikrav kan kun behandles med riktig regning/kvittering.

Garantien som wolfcraft* gir innskrenker ikke dine lovmessigerettigheter som forbruker (etter oppfylling, tilbakekalling eller reduksjon, skades-ller arbeidserstatning).

Konformitetserklaring iht. EF-maskindirektiv 2006/42/EF, vedlegg II A

Hermed erklær firmaet wolfcraft GmbH i D-56746 Kempenich, Wolff Str. 1, at ditte Produktet (FKS 115) er i samsvar med maskindirektiv 2006/42/EF.

Bemyndiget person for undertegning av konformitetserklaringen og for a utarbeide de tekniske dokumentene. (Forretningsledelse; wolfcraft GmbH)
