BRUKSANVISNING AdvancedGrind 18 BOSCH

Slibning med slideblad:

$$ a _ {h} = 4, 0 m / s ^ {2}, K = 1, 5 m / s ^ {2}. $$

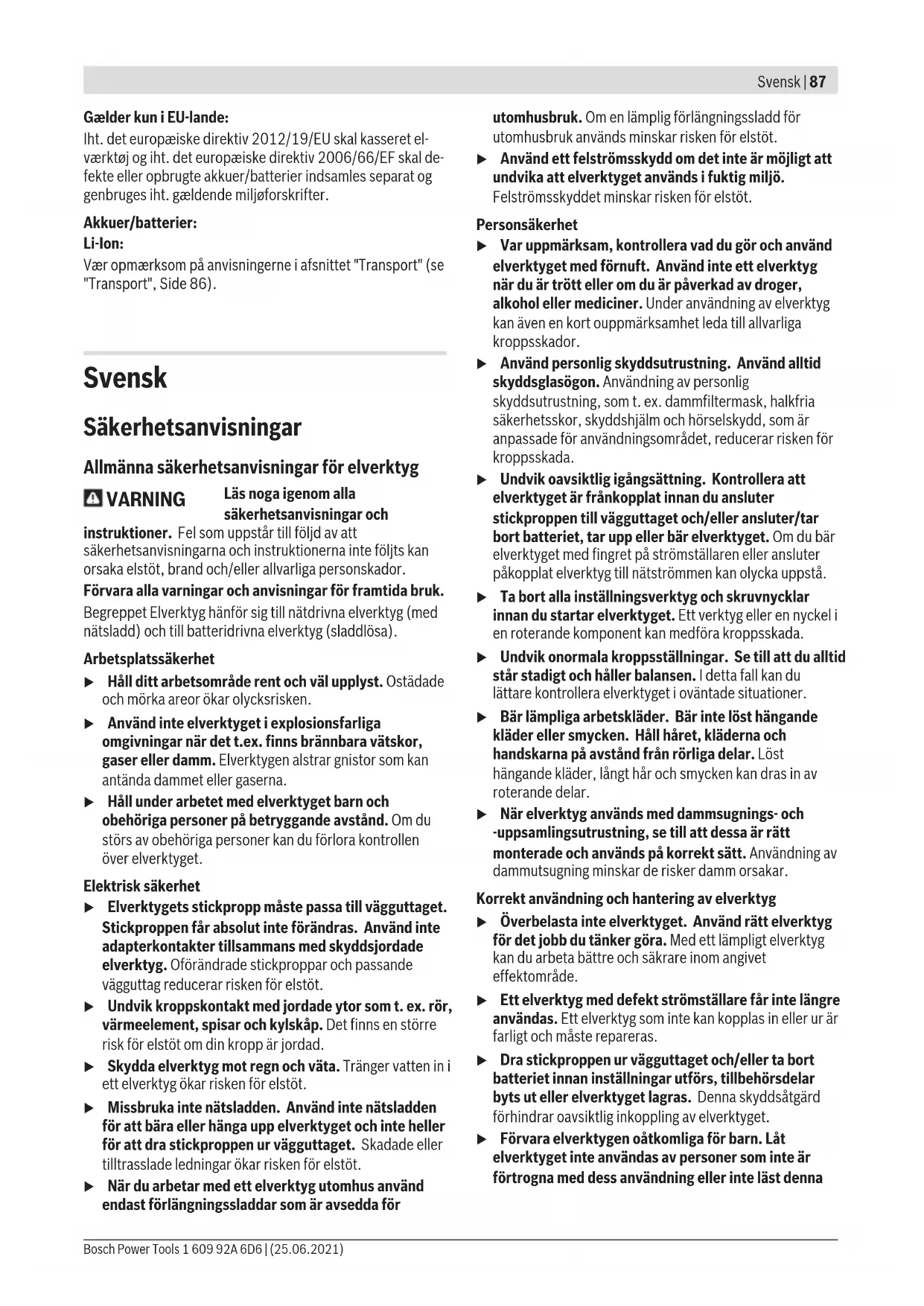

Allmanna sakerhetsanvisningar for elverktyg

WARNING

Läs nogaigenom alla sakerhetsanvisningar och

instruktioner. Fel som uppSTAR till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.

Förvara alla varninger och anvisningar for framtida bruk.

Begreppet Elverktyg hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar nar det t.ex. finns brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farr absolutinte forandras.Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Trangr vatten in i ett elverktyg okar risken for elstot.
Missbrukainte natsladden.Anvand inte natsladden for att bareaer hangaupp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Skadade ellertlltrasslade ledninger okar risken for elstot.
När du arbetar med ett elverktyg utomhus använd endast frolängningsladdar som ar avsedda for

utomhusbruk. Om en lamplig forlangningsladd for utomhusbruk anvands minskar risken for elstot.

Använd ett felströmsskydd om det inte ar möjigt att undvika att elverktyget används i fuktig miljo.

Felstromsskyddet minskar risken for elstot.

Personsakerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg Near du ar trött ell er om du ar paverkad av droger, alkohol eller mediciner. Under använding av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrustning, som t. ex. dammffiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsområdet, reducerar risken for kroppsskada.
Undvik oavsiktligangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar mort batteriet, tar upp erler bar elverktyget. Om du bär elverktyget med fingret pa strömstellaren erer ansluter plokplat elverktyg till natströmmen kan olycka uppsta.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppsstellningar. Se till att du alltid stared stadigt och haller balansen. I detta fall kan du lättare kontrollera elverktyget i ovängtade situationer.
Bär lámpliga arbetskläder. Bär inte lost hängande kläder eller smycken. Håll haret, kläderna och handskarna på avständ frän rörliga delar. Lõst hängande kläder, langt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

Overbelastainte elverktyget. Använd ratt elverktyg for det jobb du tänker gora. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan inställninger utfors, tillbehördselar byts ut ell er elverktyget lagras. Denna skyddsätgård forhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen öåkomliga für barn. Låt elverktyget inte användas av personer som inte är fortrogna med dess användning eller inte LASTenna

anvising. Elverktygen ar farliga om de anvands av oerfarna personer.

Skot elverktyget omsorgsfullt. Kontrollera att rorliga komponenter fungerar felfritt och inte karvar, att komponenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skött a elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttä skärverktyg med skarpa eggarkommen inte sa lätt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på att satt som det inte är avsett für kan farliga situationer uppsta.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tilverkaren rekommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.
Använd endast batterier som ar avsedda for aktuellt elverktyg. Används andra batterier finns risk for kroppsskada och brand.
Häll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ frän reservbatterier for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spelà med vatten. Om vatska;kommer ikontakt med ögonen uppsök dessutom lækare. Batterivatskan kan medfora hudirritation och brännskada.

Service

Låt endast kvalificerad facpersonal reparera elverktyget och endast med originalreservdalar. Dettagaranterar att elverktygets sakerhet upprätthalls.

Sakerhetsanvisiningar for vinkelslipar

Sakerhetvarsvarningar som ar gemensamma for slipning, stalborstning aller materialnedtagning

Detta elverktyg ar avsett att fungera som en slipmaskin, tradborstare erler kapningsmaskin. Läs alla sakerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan orsaka elstöt, brand och/eller allvarliga personskador.
Sādana arbeten sāsom polering ār inte lámpliga att utforas med detta elverktyg. Arbeten som elverktyget

inte har konstruerats for kan ge upphov till risker och orsaka persorskador.

Använd inga tillbehör som inte är rekommenderade och speziellt konstruERade av verktygstillverkaren. Barforatt tillbehoret kan fassta ditt elverktyg, garanteras inte en saker drift.
Det nominella varvtalet for tillbehoret maste vara minst like med den maximala hastigheten som ar markt pa elverktyget. Tillbehor som kors fortare an deras markvarvatal kan g a sonder och flyga isar.
Den yttre diametern och tjockleken på ditt tillbehör måste vara inom kapaciteten for ditt elverktyg. Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lampligt satt.
En gängad montering av tillbehör mäste matcha slipmaskinens spindeltråd. För tillbehör som monteras med flänsar, mäste spindelhålet på tillbehöret passa flänsens lokaliseringsdiameter. Tillbehör som inte matchar monteringsbeslagen på elverktyget, hamnar ur balans, vibrarer overdrivet och kan góra att man tappers kontrollen.
Använd inte att skadat tillbehör. Färe varje användning, inspektera tillbehöret, till exempl slipskivorna für att upptäcka flisor, sprickor och slitage, kontrollera stälborsten für att upptäcka lösä ihrer spruckna trädar. Om elverktyg aller tillbehör tappas i marken, inspektera dem für skada aller installera ett oskadat tillbehör. After inspections och installation av ett tillbehör, placera dig själv och askadare på avständ frän det roterande tillbehörets plan och kör verktyget på högsta varvatal utan belastning i en minut. Skadade tillbehör gär normalt sönder underenna testtid.
Använd personlig skyddsutrustning. Beroende på applicationen skau använda ansiktsskydd, skyddsvisir eller skyddsglasogon. Allt after behov skau du bara skyddsmask, horselskydd, handskar och verkestadsforklade som kan stoppa små fragment av slipmedel eller arbetsmaterialiet. Ögonskyddet maste kunna stoppa flygande skrapi som genereras av olika arbeten. Ansiktsmasken erler andningskyddet maste kunna filtrera partiklar som genereras av din verksamhet. Längvarig exponering i högt buller kan orsaka horselskador.
Häll askadare på sakert avständ frän arbetsområdet. Alla somkommen in i arbetsområdet maste bara personlig skyddsutrustning. Fragment av arbetsstyetcket erlen trasiga tillbehör kan flyga iväg och orsaka skador bortom det omedelbara verksamhetsområdet.
Häll endast elverktyget i de isolerade gripytorna när du utfor att arbete där skärtillbehören kan komma i kontakt med dolda kablar. Vid kontakt med en strömforande ledning kan oskyddade metalldilar på verktyget som ar strömforande ge användaren en elektrisk stöt.

Lagg aldrig verktyget nedät forrän tillbehöret har stannat fullständigt. Det roterande tillbehöret kan greppa ytan och dra verktyget atanfor din kontroll.
Kör inte verktyget när du bar det på din sida. Oavsiktlig kontakt med det roterande tillbehöret kan fastna i dina kläder och dra tillbehöret till din kropp.
Rengör regelbundet verktygets luftventiler. Motorns fläkt drar in damm inuti huset och en överdriven ackumulering av metallpulver kan orsaka elektrisk fara.
Använd inte elverktyg i narheten av brännbara material. Gnistor kan antända dessa material.
Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.

Kast och relaterade varninger

Kast ar en plotslig reaktion pa ett roterande hjul som klamts ell er t roterande hjul, backningsdyna, borste ell er andra tillbehor som fastnat. Klammande ell fastkilning orsakar en snabb blockering av den roterande tillbehoret som i sin tur orsakar att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehoret rotation vid punkten for fastkilningen.

Till exempl, om ett sliphjul fastnar eller klåms av arbetsstycket, kan kanten av hjulet somkommen in i klämpkten gräva sig ner i materialytan vilket gör att hjulet glider ut uller kastas ut. Hjulet kan antingen hoppa mot uller bort frän operatoren, beroende på riktningen av hjulrörelsen på platsen for klämning. Slipskivor kan även gå sönder under dessa forhällanden.

Kast ar resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner erler tillstand och kan undvikas genom att vidta lampliga forsiktighetsagtgarder som beskrivs nedan.

Häll verktyget iett fast grepp och placera din kropp och arm sà att du kan stå emot backslagskrafterna. Använd alltid extrahandaget, om södant finns, für maximal kontroll over kast eller momentreaktionen under uppstart. Operatoren kan styra momentreaktioner erler kastkrafter, om lámpliga försiktighetsätgärder vidtas.
Placera aldrig din hand nara det roterande tillbehoret. Tillbehör kan kasta over din hand.
Ställ dig inte i det område dit elverktygkommen att flytta sig vid kast. Kast kommer att driva verktyget i motsatt riktning mot hjulets rorelse dà det fastnar.
Var särskilt fösaktig när du arbetar med hörn, skarpa kanter etc. Undvik att tillbehöret studstar och fastnar. Hörner, skarpa kanter eller studsningar har en tendens att gora sa att det roterande tillbehöret fastnar, till kast eller till att man forlorar kontrollen.
Satt inte dit en sagkedja med blad for trasnideri aller en tandad sagklinga. Sādana blad skapar ofta kast och gör att man tappar kontrollen.

Sakerhetsvarningar som ar specifika for slipning och slipande kapningarben

Använd endast hjultyper som rekommenderas for ditt elverktyg och det specifika skyddet som utformats for

den valda hjulet. Hjul for vilka elverktyg inte ar utformade kan inte skyddas tillrackligt och ar osakra.

Slipytan i nedsänkningen i mitten av hjulen maste monteras under planet for skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom plan skyddskantens plan kan inte skyddas på lampligt satt.
Skyddet skara varasakert fastsattp elverktyget och positionerat for maximal sakerhet, sa att hjulet exponeras mot operatoren s lite som mojligt. Skyddet hjalper till att skydda anvandaren mot trasiga hjulfragment,oavsiktligkontaktmed hjul och gnistor son kan antanda klader.
Hjul fär endast användas for rekommenderade användninger. Till exempl: slipa inte med sidan av kapskivan. Slipande kapskivor ar avsedda for perifer slipning och sidokrafter som appliceras på dessa hjul kan fä dem att splittras.
Använd alltid oskadda hjulflänsar med ratt storlek och form for hjulet du valt. Korrekta hjulflänsar stödjer hjulet och reducerar därmed mölligheten att hjulet gär sönder. Flansar for brythjul kan skilja sig fran polerande hjulflänsar.
Använd inte nedslitna hjul frän större elverktyg. Hjul avsedda for större elverktyg ar inte lämpiga for den högre hastigheten hos att minde verktyg och kan gä sönder.

Ytterligare sakerhetsvarningar som ar specifika for slip- och skärarbete

Set till att brythjulet inte fastnar och applicerera inte ett for hart tryck. Forsok att inte skara overdrivet djupt. Overbelastning av hjulet okar belastningen och mottagligeheten for vridning eller fastkilning av hjulet i snitt samt risken for kast eller hjulbrott.
Ställ dig inte med kroppen i linje med och bakom det roterande hjulet. När hjulet flyttar sig bort fran din kropp vid användningspunkten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig.
När hjulet fastnar eller narr skärningsen avbryts av nagon anledning, stäng av elverktyget och hull verktyget stilla tills hjulet stannar helt. Forsök aldrig ta bort brythjulet medan hjulet ar i rörelse, annars kan kast inträffa. Undersök och korrigera orsaken till att hjulet fastnar.
Starta inte om skärningen i arbetsstycket. Låt hjulet na full hastighet och utfor sedan snittet igen forsiktigt. Hjulet kan fastna, slira eller gora kast om elverktyget startas om i arbetsstycket.
Stödjer paneler eller vilket skrymmande arbetsstycke som helst for att minimera risiken for att hjulet fastnar aller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stöden ska placeras under arbetsstycket nara skärlinjen och nara kanten på arbetsstycket på hjulets bända sider.
Var särskilt fösiktig när du gör en fickutskärning i befintliga vaggar ell eranda blinda områden. Det framskjutande hjulet kan skära gas- eller vattenrö, elkablar ell foremål som leder till kast.

Använd inte alltfor stora bitar sandpapper. Folj tillverkarens rekommendationer nar du valjer sandpapper. Större sandpapper som sträcker sig bortom sandpappersytan utgor en risk for skador och kan leda till att skivan fastnar eller gär sönder samt till kast.
Säkerhetsvarningar som ar spefika for trädborstningen
Observera att tradborst kastas ut av borsten även under den normala driften. Overbelasta inte tradarna genom att utsätta borstarna for allför stor belastning Träden kan lätt tränga igenom tunnare kläder och/eller heden.
Om användning av ett skydd rekommenderas for tradborstning sfar det inte finnas nagra mellanrum mellan tradhjulet erler borsten med skyddet.

Tradhjulet erler borsten kan expandera i diameter paground av arbetsbelastningen och centrifugalkraften.

Ytterligare sakerhetsanvisningar

Använd skyddsglasogon.

Använd lampliga detektorer für att lokalisera dolda forsörnjningsledninger erller konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan fororsaka sakskador.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.
Lås upp till-/franslagsbrytaren och ställ den i Fränläget om strömförsörjningen bryts t. ex. om batteriet tas bort. Därigenom forhindras en okontrollerad start.
Säkra arbetsstycket. Ett arbetsstycke som är fastspän i en upppanningsanordning eller ett skruvstycke hälls säkrare an med handen.
Vid skador och felaktig använding av batteriet kan Ångor trada ut. Batteriet kan börja brinna eller explodera. Tillfor friskluft och kontakta likare vid besvar. Ångorna kan leda till irritation i andningsvägarna.
Oppna inte batteriet. Detta kan leda till kortslutning.
Batteriet kan skadas av vassa foremål som t.ex. spikar eller skruvmejslar eller på grund av yttre paverkan. En intern kortslutting kan uppsta och rok, explosion erler overhettning kan forekomma hos batteriet.
Använd endast batteriet iprodukter frän tillverkaren. Detta skyddar batteriet mot farlig overbelastning.

Skydda batteriet mot hog värme som t. ex. langre solbestrång, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Produkt- och prestandabeskrivning

Läsigen alla sakerhetsanvisningar och instruktioner. Fel som uppstãr till foljd av att sakerhetsinstruktionerna och anvisningarna inte foljts kan orsaka elstöt, brand och/eller allvarliga persorskador.

Beakta bilden i den främre delen av bruksanvisingen.

Ändamälsenlig användning

Elverktyget ar avsett for kapning, slipning, skubbning och borstning av metall utan användning av vatten.

Vid kapning med bundna slipmedel maste ett specielt sprängskydd anvandas.

Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.

Med tillatna slipverktyg kan elverktyget anvandas for sandpapperslipning.

Illustrerade komponente

Numreringen av komponenterna Hanvisar till illustration av elverktyget på grafiksida.

(1) Upplasningsspak for skyddskapa
(2) Spindellasknapp
(3) Riktningspil paholjet
(4) Pá-/av-strömbrytare
(5) Laddningsstatusvisning
(6) Batteria
(7) Installningsjul varvitalsforval
(8) Batteri-upplasningsknapp
(9) Stodhandtag (isolerad gripyta)
(10) Skyddskapa for slipning
(11) Fästflans med O-ring
(12) Slipskiva
(13) Skyddskapa for kapinga
(14) Kapskiva
(15) Koppskiva i hardmetall
(16) Snabbspänningsmutter med bygel
(17) Slipspindel
(18) Handskydd
(19) Gummisliptallrik
(20) Sliptallrik
(21) Rundmutter
(22) Koppborste
(23) Handtag (isolerad gripyta)
(24) Utsugshuv for kapning med styrsläde
(25) Diamant-kapskiva

a) I bruksanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I värt tillbehörssprogram beskrivs allt tillbehör som finns.

Tekniska data

Vinkelslip AdvancedGrind 18
Artikelnummer		3603 CD9 0..
Märkspänning V=18
MärkvarvatalA)	min-1	11500
Omräge für varvvalsinställing	min-1	2800-11500
Max. slipskiviediameter mm 125
Slipspindelgänga M 14
Max. gängländig für slipspindeln	mm 21,7
Konstantelektronik ●
Inställning av varvital ●
Mjukstart ●
Skydd mot oavsiktlig Återstart		●
Överbelastningsskydd ●
Vikt enlicht EPTA-Procedure 01:2014B)
- med vibrationsdämpande stödhandtag	kg 2,7 (2,5 Ah)-3,2 (6,0 Ah)
- med standardmässigt stödhandtag	kg 2,4 (2,5 Ah)-3,0 (6,0 Ah)
Rekommanderad omgivningstemperatur vid laddning	°C 0 ... +35
Tilläten omgivningstemperatur under driftC) och vid lagring	°C -20 ... +50
Rekommanderade batterier PBA 18V...W-.
Rekommanderade laddareD)		AL 18...

A) Uppmatt vid 20-25°C med batteri PBA 18V 6.0Ah.
B) Beroende på anvant batteri
C) Begransad effekt vid temperaturer < 0^
D) Foljande laddare ar inte kompatibla med batteriet PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

Buller-/vibrationsdata

Bullervarden framtagna enligt EN 60745-2-3.

Maskinens A-vagda ljudniva uppnar i typiska fall: 86 dB(A);

ljudeffektnivå 97 dB(A). Osäkerhet K = 3 dB.

Bär hörskysydd!

Totala vibrationsvarden a_n (vektorsumma for tre riktninger) och osakerhet K beraknad enligt EN 60745-2-3:

Ytslipning (skrubbning):

$$ a _ {h} = 1 0, 0 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Slipning med slipblad:

$$ a _ {h} = 4, 0 m / s ^ {2}, K = 1, 5 m / s ^ {2}. $$

Mätningen av den bullernivå som anges ienna anvisning har utførs enigt en matmetod som ar standardiserad och kan anvandas vid jämførelse av olika elverktyg. Matmetoden ar

även lamplig for preliminar bedömming av vibrationsbelastningen.

Den angivna vibrationsnivan representar den huvudsakliga.
anvandningen av elverktyget. Om daremot elverktyget
anvands for andra andamal och med andra insatsverktyg
eller inte underhällits ordentligt kan vibrationsnivan avika.

Dåkan vibrationsbelastningen under arbeitsperioden öka betydligt.

För en exakt bedömming av vibrationsbelastningen bör även de tider beaktas Near elverktyget ar frankopplat aller árigang, men inte används. Detta reducerar tydligt vibrationsbelastningen for den totala arbetsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att hälla handerna varma, organisation av arbetsforloppen.

Montage

Batteriets laddning

Använd endast de laddare som anges i tekiska data.

Endastenna typ av laddare ar anpassad till det litiumjonbatteri som anvands i elverktyget.

Anmärkning: Batteriet levereras delvis laddat. För full effekt ska batteriet före forsta användningen laddas upp i laddaren.

Lithiumjonbatteriet kan nar som helst laddas upp eftersom detta inte paverkar livslängden. Batteriet skadas inte om laddning avbryts.

Lithiumjonbatteriet ar skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri kopplar skyddskopplingen fran elverktyget: Insatsverktyget roterar inte langre.

Undvik att trycka på strömställaren Till/Från after en automatisk fränkoppling av elverktyget. Batteriet kan skadas.

Beakta anvisiningarna for avfallshantering.

For att ta ut batteriet (6),tryck pa upplasningsknappen (8) och dra batteriet ur elverktyget. Bruka inte vald.

Laddningsstatusvisning

Indikeringen for batteristatus (5) visar batteriets laddningsniva vid halvt eller helt intryckt pa-/avströmbrytare (4) i nagra sekunder och bestar av 3 grona LED-lampor.

LED Kapacitet

Fast ljus 3 x grön ≥ 66 %
Fast ljus 2 x grön 33 – 66 %
Fast ljus 1 x grön 11 – 33 %
långsam blinkingning 1 x grön ≤ 10 %

De 3 LED-lamporna for laddindikering blinkar snabbt nar batteriets temperatur liggerutanfor driftstemperaturomradydet pa-30 till +65^ och/eller overbelastningskyddet har utlosts.

Montera skyddsanordning

Ta bort batteriet ur elverktyget innan atgärder utfors pa elverktyget (t.ex. underhäll, verktygsbyte) somtFore transport och lagring. Om stromstellaren Till/Fran oavsiktligt paverkas finns risk for persorskada.

Anmärkning: Om slipskivan brustit under drift aller stödanordningarna på spängskyddet/elverktyget skadats, maste berörda delar/elverktyget bytas ut uller for service skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst och användningsradgivning".

Skyddskápa für slipning

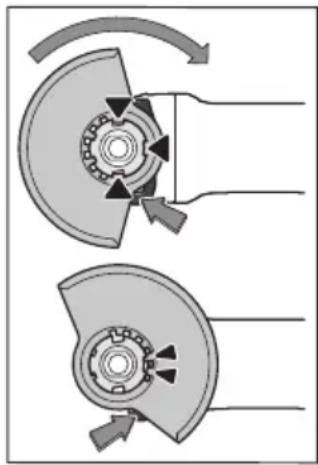

Lagg skyddskapan (10) pa elverktygets hallare tills kodningen pa skyddskapan stammer overens med hallaren. Tryck och hallinne Iaset (1).

Tryck paskyddskapan (10)
paspindelhalsen tills
skyddskapan sitter korrekt paelverktyget och vrid
skyddskapan sa att den klickar fast horbart.
Anpassa skyddskapans (10)
position till arbetsstegets krav. Tryck

upplasningsspaken (1) uppət och vrid skyddskapan (10) till onskad position.

Ställ alltid in skyddskåpan (10) sä att bända axlarna på upplasningskappen (1) laser fast i motsvarande spar i skyddskåpan (10).
Ställ in skyddskåpan (10) sö att gnistor inte sprutas mot användaren.
Skyddskapan (10) fär endast vridas medan upplånsingsspaken (1) aktiveras! I annat fall fär elverktyget inte användas mer och maste overlämnas till kundtjänst.

Observera: koderingsaxlarna på skyddskåpan (10) sakerställer att endast en skyddskäpa som passar till elverktyget monteras.

Skyddskapa vid kapning

Använd alltid skyddskapa vid kapning med bundna slipmedel(13).

Vid kaping i sten bör en tillräckligt god dammutsugning anordnas.

Skyddskapan for kaping (13) monteras sasom skyddskapan for slipning (10).

Bortsugningskapa for kapning med styrslade

Bortsugningskapan for kaping med styrlade (24) monteras sasom skyddskapan for slipning (10).

Tillaggshandtag

Använd endast elverktyget med tillaggshandtaget(9).

Skruva fast tillaggshandtaget (9) till hoger erler vänster pa drevhuvudet, beroende pa arbetssattet.

Det vibrationsdampande stodhandtaget möjiggör ett vibrationsreducerat och därmed bekvämare arbete.

Utför aldrig nagraändringar på stödhandtaget.

Använd aldrig att stödhandtag som uppvisar skador.

Handskydd

Vid arbenet med gummisliptallriken (19) aller koppborsten/solfjaderssslipskivan monterar du alltid handskyddet (18).

Fäst handskyddet (18) med tillaggshandtaget (9).

Montera slipverktyg

Ta bort batteriet ur elverktyget innan atgärder utfors pa elverktyget (t.ex. underhäll, verktygsbyte) somtFore transport och lagring. Om strömstellaren Till/Frøn oavsiktligt paverkas finns risk for personskada.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Rengör slipspindeln (17) och alla delar som ska monteras. För att spanna och lossa slipverktygen trycker du pa spindellåsknappen (2) for att arretera slipspindeln.

Tryck ned spindellåsknappen endast nar slipspindeln stär stilla. I annat fall kan elverktyget skadas.

Slip-/kapningsskiva

Beakta slipverktygets mätt. Håldiametern maste passa till uptagningsflänsen. Använd inga adaptrar eller reduceringsdeler.

Var vid användingen av diamantkapskivor noga med att vridriktningspilen på diamant-kapningssskivan och elverktygets vridiktning (se vridriktningspilen på kapslingen) stammer overens.

Monteringens ordningsfoljd framgår av grafiksidan.

For att fästa slip-/kapningssskivan, använd snabbspänningsmuttern (16) utan nagra andra verktyg.

Snabbspänningsmuttern (16) fär endast användas for slip- och kapskivor.
Använd endast en felfri, oskadad snabbspäännmutter (16).

Var vid paskruvningen uppmärksam på att snabbspanningsmutterns (16) textforsedda sida inte pekar mot slipskivan.
Vid fäste av slip- och kapskivor, använd endast medfoljande snabbspanningsmutter (16).

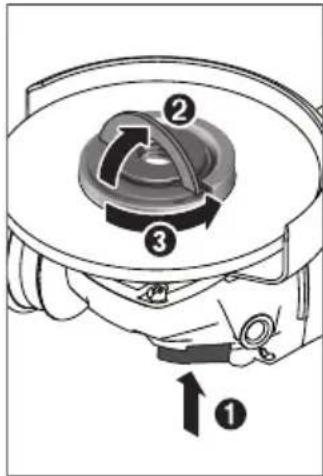

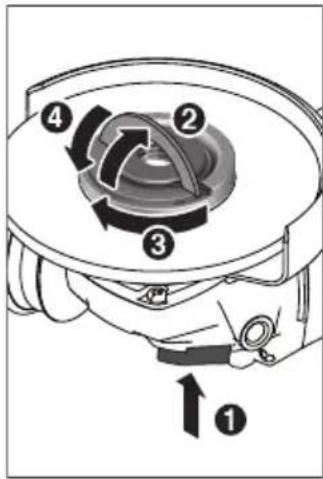

Tryck paspindellasknappen (2) for att arretera slipspindeln. For att dra at snabbspanningsmattern (16),dra bygeln pa snabbspanningsmattern kraftigt medsols.Fall ner bygeln igen for att fixera snabbspanningsmattern. Att dra at i kanten ar inte tillrackligt.

En snabbspänningsmutter som ar korrekt fastsatt ochutan skador (16) kan du lossa for hand. Fäll upp bygeln pa snabbspänningsmattern och vrid snabbspänningsmattern kraftigt motsols. Lossa aldrig en atdragen snabbspänningsmutter med ett verktyg,utan anvand en kombinyckel.

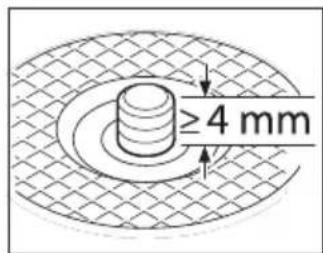

After montering av fästet och slip-/kapskivan måste den fria gängan pa slipspindeln vara minst 4 mm.

Se till slipverktyget sitter fast sa att det inte vrids fran spindeln vid elverktygets

utlopp.

I upptagningsflänsen (11) har en plastdel (O-ring) sats in runt centeringskragen. Om O-ringen saknas ellar ar skadad, skallupptagningsflänsen (11) bytas ut innanfortsatt användning.

Kontrollera after montering och fore start av slipverktyget att det monterats pa ratt satt och kan rotera fritt. Kontrollera att slipverktyget inte beror sprangskyddet aller andra delar.

Solfjäderssslipskiva

Montera alltid handskyddet (18) vid arbeten med solfjaderssslipskivan.

Gummi-sliptallrik

Montera alltid handskyddet(18) vid arbeten med gummisliptallriken (19).

Monteringens ordningsfoljd framgår av grafiksidan. Skjut gummisliprondellen (19) på slipspindeln (17).

Tryck slippappret (20) med kraft på undersidan av gummisliprondellen (19).

Skruva på rundmuttern (21) och spänn den med en kombinyckel.

Koppborste/skivborste

Montera alltid handskyddet (18) vid arbeten med solfjaderssslipskivan.

Monteringens ordningsfoljd framgår av grafiksidan.
Koppborsten/skivborsten skall gå att skruva så langt pa
slispindeln sä att den ligger an fast mot slipspindelfländsen i
slutet av slipspindelgangningen. Spann fast koppborsten/
skivborsten med en gaffelnyckel.

Skåplatta for hardsmetall

Användning av skäformad platta är endast tillatet med lamplig skyddskapa.

Tillatna slipverktyg

Beakta darfot det tillatna varvtalet resp. periferihastigheten pa slipverktygets etikett.

max. [mm] [mm]
D bd [v/min] [m/s]
115	7	22,2	11500	80
125	7	22,2	11500	80
115	-	-	11500	80
125	-	-	11500	80

7530M141150045

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadligt. Beroring erler inanding av dammet kan orsaka allergiska reactioner och/eller andningsbesvar hos anvandaren aller personer som uppehaller sig i narhen.

Vissa damm frän ek eller bok anses vara cancerogena, specielt dä i forbindelse med tillsatsamnen for trabehandling (kromat, trakonserveringsmedel). Endast yrkesman fär bearbeta asbesthaltigt material.

• Set till arbetsplatsen ar vãl ventilerad.

-VirekommenderarettandningsskyddifilterklassP2.

Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.

Undvik dammanhopning pa arbetsplatsen. Damm kan latt sjalvantandas.

Drift

Driftstart

Insättnig av batteri

Skjut in det laddade batteriet (6) i verktygsfoten tills batteriet sitter sakert fast.

In- och urkoppling

For idrifttagning av elverktyget skjuter du strombrytaren (4) framat.

For att arretera strömbrytaren (4) skjuter du ner strömbrytaren (4) framåt och neråt tills den går i lås.

For att stanga av elverktyget slapper du strömbrytaren (4) och om den ar arreterad trycker du strömbrytaren (4) kort bakat och slapper den sedan.

▶ Kontrollera slipverktygen innan användningen. Slipverktyget maste vara felfritt monterat och kunna

rotera fritt. Utför en testkörning på minst 1 minututan belastning. Använd inte slipverktyg som är skadade, öjemna eller som vibrerar. Skadadeslipverktyg kan,gä sönder och orsaka skador.

Skydd mot oavsiktlig Återstart

Aterstartskyddethindrar elverktygetfranattokontrollerat startafterett stromavbrott.

For asterstart stall stromstallaren (4) i frankopplingslage och koppla pa nytt pa elverktyget.

Konstantelektronik

Konstantelektroniken häller varvtalet på tomgang och belastningen năstan konstant och sakerställer en jämn arbetsprestanda.

Mjukstart

Den elektroniska mjukstarten begränsar vridmomentet vid pâslagning och ökar motorns livsländg.

Varvtalsforval

Med reglaget for varvtalsforval (7) kan du valja det varvatal som behovs aven under anvandning. Uppgifterna i nedanstaeende tabell ar rekommenderade varden.

Material Användning Insatsverktyg Ställrattensläge
Metall Avlågsna fãrg Sliprondell med slippapper 2 - 3
Trä, metall Borsta, ta bort rost Koppborste, slippapper 3
Metall, sten Slipa Slipskiva 4 - 6
Metall Skrubbning Slipskiva 6
Metall Kapa Kapskiva 6
Sten Kapa Diamantkapskiva och styrskenor	(kapnng av sten är endast tillåtet med styrskenor) 6

Angivna varden for varvtalsnivaerna ar riktvarden.

Det nominella varvtalet for tillbehoret maste vara minst like med den maximala hastigheten som ar markt pa elverktyget. Tillbehor som kors fortare an deras markvarvatal kan g asonder och flyga isar.

Arbetsanvisningar

Var forsiktig vid sparning i barande vaggar. Se avsnittet "Information om statiken".
Spann upp arbetsstycket, sàvida det inte ligger säkert på grund av sin eigenvikt.
Belasta inte elverktyget sa mycket att det stannar.
Om elverktyget anvants under hog belastning, l'at det gå nagra minutes på tomgang for avkylning av tillsatsverktyget.
Elverktyget fár inte användas med ett kapbord.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Skrubbning

Använd aldrig kapskivor für skubbning.

Med en ställvinkel på 30^ till 40^ fár du det bösta resultatet vid skrubbning. Flytta elverktyget med mättfullt tryck fram och tillbaka. Då blir materialet inte for varmt, missfãrgas inte, och det blir inga repor.

Solfjäderssslipskiva

Med solfjaderslipskivan (tillbehör) kan också välvdaytor och profiler bearbetas.

Solfjädersslipskivor har en avsevärt langre livslängd, lagre bullernivå och lagre sliptemperaturer an konventionella slipskivor.

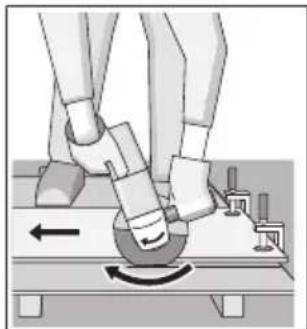

Kapning av metall

Använd alltid skyddskapa vid kapning med bundna slipmedel(13).

Arbeta med mättfull frammatning vid kapning, som ar anpassad till materialet. Utöva inget tryck på kapningssskivan och forvrid och oscillera den inte.

Bromsa inte in den utgående kapningssskivan genom att trycka emot på sidan.

Elverkyget maste alltid foras med motrotation. Annars foreligger risk for att den trycks ut ur kapningen okontrollerat.

Vid kapning av profiler och fyrkantsrör ar det böst att satta an)där diametern ar som minst.

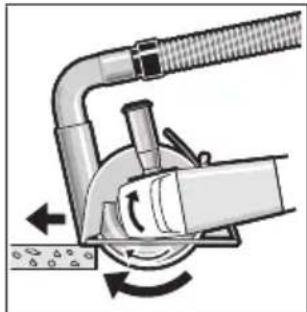

Kapa sten (se bild A)

Vid kapning i sten bør en tillrackligt god dammutsugning anordnas.
Bär dammskyddsmask.
Elverkyget fär endast användas for torrkapning/ torrslipning.

For att kapa sten anvander du helst en diamantslipskiva. Vid anvandning av bortsugningskapan for kapning med styrlade (24) sa skall dammsugaren for bortsugning av stendamm vara tillaten. Bosch har lampliga dammsugare i sitt sortiment.

Satt pa elverktyget och satt det med den framre delen av styskenan pa arbetsstycket. Skjut elverktyget med jämna drag som ar anpassade after materialet.

Vid kapning av specielt hards material, t.ex. specielt hard betong med

hög kiselhalt sā kan diamant-kapningssskivan överhettas och därmed skadas. En gnistkrans som gär rund diamantkapningssskivan indikerar detta.

Avbryt i detta fall kapingen och lát diamantkapningssskivan gän kort tid pa högsta varvtil pa tomgang for att kyla den. Om avverkningsgrden avtar markbart och en gnistbildning syns runtom sa ar det ett tecken pa att diamantkapningssskivan blivit slo. Du kan slipa den igen genom att gora korta snitt i ett abrasivt material, t.ex. kalksandsten.

Information om statiken

Spär i barande vaggar ar underkastade normen DIN 1053 del 1 eller nationell specifika bestammelser. Dessa foreskrifter skall iakttas. Rädgör innan arbetet med ansvariga statiker, arkitekter erler den ansvariga byggledningen.

Anvisiningar for korrekt hantering av batteriet

Skydda batterimodulen mot fukt och vatten.

Batteriet fär endast lagras inom att temperaturomrade mellan -20°C till 50°C. Låt dārfor inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfällle batterimodulens ventilationsöppninger med en mjuk, ren och torr pensel.

Är brukstiden after uppladdning onormalt kort tyder det pa att batterierna ar forbrukade och maste bytas mot nya.

Beakta anvisingarna for avfallshantering.

Underhäll och service

Underhäll och rengöring

Ta bort batteriet ur elverktyget innan atgärder utfors pa elverktyget (t.ex. underhäll, verktygsbyte) somtFore transport och lagring. Om strömställaren Till/Frøn oavsiktligt paverkas finns risk for personskada.
Häll elverktyget och dess ventilationsöppninger rena För bra och säkert arbete.

Lagra och hantera tillbehoret med omsorg.

Kundtjänst och applikationsradgivning

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdilar. Explosionsrittingan och informationer om reservdilar hitter du ocksä under:

www.bosch-pt.com

Boschs applikationsradgivnings-team hjalper dig garna med fragor om varaprodukter och tillbehoren till dem.

Ange alltid vid forfrånginar och reservdelsbeställninger det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Vid transport genom tredje person (t.ex. flygfrakt ellerspedition) ska speciella villkor for forpackning och markningbeaktas. I detta fall en expert for farligt gods konsulteras vidforberedelse av transport.

Batterier fär försändas endast om holjet ar oskadat. Tejpa öppna kontakter och forpacka batteriet sa att det inte kan roras i förpackningen. Beakta även tillampliga nationella foreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och Förpackning sama omhandertas på miljövanligt satt for atervinning.

Slang inte elverktyg och inte heller batterier i hushallsayfall!

Endast for EU-länder:

Enligt det europeiska direktivet 2012/19/EU skall obrukbara elverktyg och enligt det europeiska direktivet 2006/66/EG felaktiga eller forbrukade batterier samlas in separat och tillforas en miljoanpassad avfallshantering.

Beakta anvisingarna i avsnittet Transport (se „Transport“, Sidan 95).

Norsk

Opplading av batteriet
