GEBRUIKSAANWIJZING AdvancedGrind 18 BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

Veiligheidsaanwijzingen

Algemene waarschuwingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen en alle aanwijzingen. Als de waarschuwingen en aanwijzingen nicht worden op

gevolgd, kan dit een elektrische schok, brand of ernstig let-sel tot gevolg hebben.

Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip "elektrisch gereedschap" heegt betrekking op elektrische gereedschappen voor gebruik op het elektriciteitsnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

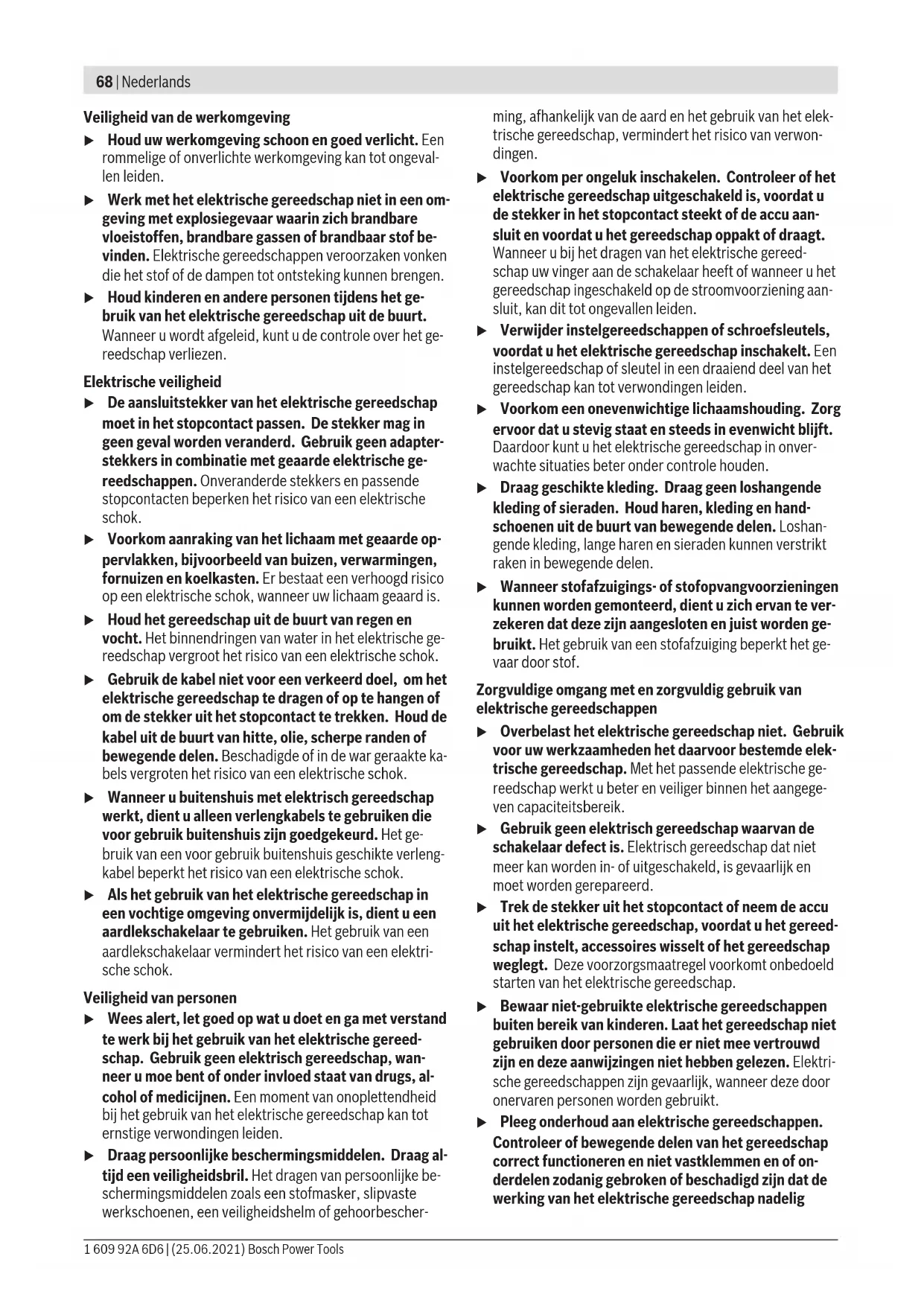

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok, wonneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescher

ming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.

Voorkom per ongeluk inschakelen. Controller of het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar heeft of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.
Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachtete situatuies beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handsohenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können verstrikt raken in bewegende delen.
Wanneer stofafzigings- of stofopvangvoorzieningen\ kunnen worden gemonteerd, dient u zich ervan te ver-zekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafziging beperkt het ge- vaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligber binnen het aangegeven capaciteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- ofuitgeschakeld, is gevaarlijk enmoet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap, voordat u het gereed-schap instelt, accessoires wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk, wanneer deze door onervaren Personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodiacig gebroken of beschadigd�z dan de werkking van het elektrische gereedschap nudelig

wordt beinvloed. Laat deze beschadigde onderdelen voír gebruik repareren. Veel ongevalten haben hun oorzaak in slecht onderhoden elektrische gereedschappen.

Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatives leiden.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wonneer het met andere accu's worden gebruikt.
- Gebruik alleen de waarvoort bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannenveroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistofuit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veriligkeit van het elektrische gereedschap in stand blijft.

Veiligheidsaanwijzingen voor haakse slijpmachines

Algemene veiligheidsaanwijzingen voor slijpen, schuren, borstelen of doorslijpen

Dit elektrische gereedschap is bestemd voor gebruik als slijp-, schuur-, borstel- of doorslijpmachine. Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Het worden afgeraden om werkzaamheden zoals polijs- ten met dit elektrische gereedschap uit te voeren.

Werkzaamheden waar voor het elektrische gereedschap Niet is bestemd, hunnen een gevaar vormen en persoonlijk letsel veroorzaken.

Gebruik geen accessoires die nicht special ontworpen en aanbevolen zich door de fabrikant van het gereedschap. Het feit dat een accessoire op uw elektrische gereedschap kan worden bevestigd, betekent nicht dat een veilige werking gegarandeerd is.
De nominale snelheid van het accessoire moet ten minste gelijk zijn aan de maximale snelheid die op het elektrische gereedschap staat vermeld. Accessoires die sneller draaien dan hun nominale snelheid, können breken en uit elkaar springen.
De buitendiameter en de dikte van uw accessoire moeten binnen de nominale capaciteit van uw elektrische gereedschap liggen. Accessoires met een verkeer de afmeting hunen Niet voldoende in bedwang of onder controle worden gehonden.
De bevestigingschroefdraad van accessoires要去 overeenkomen met de asschroefdraad van de slijpmachine. Voor accessoires die met flenzen worden gemonteerd, moet het asgat van het accessoire passen bij de bevestigingsdiameter van de flens. Accessoires die Niet overeenkomen met de bevestigingsmiddelen van het elektrische gereedschap konnen uit balans raken, overmatige trillingen produceren en ervoor zorgen dat u de controle over het gereedschap verliest.
▶ Gebruik geen beschadigde accessoires. Controleer telkens voör gebruik het accessoire: schuurschijven op schilfers en barsten, steunschijf op barsten, scheuren of overmatige slijtage, draadborstels op losese of gebroken draden. Mocht het elektrische gereedschap of een accessoire vallen, inspecteer dan alles op beschadiging of bevestig een onbeschadigde accessoire. Zorg er na inspectie en montage van een accessoire voor dat uzelf en omstanders uit het vlak van het draaiende accessoire staan en LAST het elektrische gereedschap een minuut lang op maximale onbelaste能力和 draaien. Beschadigde accessoires zullen gewoonlijk gedurende deze testtijd breken.
Draag persoonlijke beschemmingsmiddelen. Gebruik afhankelijk van de toepassing gezichtsbescheming of een veiligheidsbril. Draag zoals nodig een stofmasker, gehoorbescheming, handschoenen en een schort diekleine slijpdeeltjes of brokstukken van het werkstuk kan opvangen. De oogbeschemming要去 geschikt+zijn om rondvliegende deeltjes gegen te houden die bij diverse bewerkingen ontstaan. Het stofmasker of de ademhalingsbeschemming要去 geschikt+zijn om deeltjes uit delucht te filteren die bij uw bewerking ontstaan. Langdurigeblootstelling aan veel lawaai kan leiden tot gehoorschade.
Houd omstanders op een veilige afstand van de werkzone. Ledereen die zich in de werkzone bevindt,要去persoonlijke beschemmingsmiddelen dragen. Brokstukken van het werkstuk of een gebroken accessoire konnen

rondvliegen en letsel veroorzaken, ook buiten de directe omgeving van de werkzaamheden.

Houd het elektrische gereedschap vast aan de geiso-lerde handgrepen, wanneer u werkzaamheden verricht waar bij het snij-accessoire in aanraking kan komen met verborgen bedrading. Door aanraking met een spanningvoerende draad+kunnen de metalen delen van het elektrische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kussen krijgen.
Leg het elektrische gereedschap nooit neer, wanner het accessoire nog in beweging is. Het draaiende accessoire kan in het oppervlak vrijpen, waardoor u de macht over het elektrische gereedschap verliest.
Schakel het elektrische gereedschap Niet in, terwijl u dit aan uw zijde draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegrepen, waardoor het accessoire in uw lichaam worden getrokken.
Maak de ventilatieopeningen van het elektrische gereedschap regelmatig schoon. De ventilator van de motor trekt stof in de behuizing en een overmatige ophoping van metalen deeltjes kan elektrische risico's veroorzaken.
- Gebruik het elektrische gereedschap nicht in de buurt van ontvlambare materialen. Deze materialen zouden door vonden vlam hunnen vatten.
Gebruik geen accessoires waar bij een vloeijaar koelmiddel moet worden gebruikt. Het gebruik van water of andere vloeibare koelmiddelen kan elektrocutie of een elektrische schok tot gezolg hebben.

Terugslag en daarmee verwante waarschuwingen

Terugslag is een plotselinge reactie van een ronddraaiende schijf, steunschijf, borstel of ander accessoire, als deze plot-seling bekneld raken of blijven haken. Het bekneld raken of blijven hakenveroorzaakt een snelle stilstand van het draai-nde accessoire, waardoor het elektrische gereedschap on-beheerst in tegengestelde richting van de draairichting van het accessoire worden geforceerd.

Als bijvoorbeeld een slijpschijf blijft haken of klem zitten in het werkstuk, dan kan de rand van de schijf zich in het materiaaloppervlak graven en zo de schijf maar buiten lately schieren. De schijf kan ofwel in de richting van de gebruiker schieren of in de andere richting, afhankelijk van de bewegingsrichting van de schijf op het moment dat deze bleef haken of klem zitten. Slijpschijven können onder deze omstandigheden ook breken.

Terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden. Met de juiste maatregelen kan dit worden vermeden, zoals hieronder is beschreven.

Houd het elektrische gereedschap stevig vast en plaats uw lichaam en arm zodanig dat u de krachten van de terugslag kurz weerstaan. Gebruik.altijd de extra handgreep, indien aanwezig, voor een maximale controle over terugslag of reactie op het draaimoment tijdens het starten. De gebruiker kan reacties op het draaimoment of krachten van de terugslag beheersen met de juiste voorzorgsmaatregelen.

• Plaats nooit uw hand in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
• Plaats uw lichaam Niet op een plaat waar het elektrische gereedschap verecht za komen, als een terugslag optreedt. Bij terugslag schiet het gereedschap in te-gengestelde richting van de beweging van de schijf op het moment dat deze blijft haken of klem zitten.
  Ga voorzichtig te werk bij het bewerken van hoeken, scherpe randen enz. Voorkom dat het accessoire gaat stuiteren of blijft haken. Hoeken, scherpe randen of stuifteren hunnen ervoor zorgen dat het draaiende accessoire blijft haken, waardoor u de controle over het geereedschap verliest of er terugslag optreedt.
  Bevestig geen zaagketting, houtsnijmes of getand zaagblad op het elektrische gereedschap. Dergelijkce accessoires veroorzaken vaak een terugslag en verlies van controle over het gereedschap.

Bijzondere waarschuwingen voor (door)slijpen

• Gebruik uitsluitend schijftypes die voor uw elektrische gereedschap worden aanbevolen, en de speciale beschemkap die voor de desbetreffende schijf is ontworpen. Schijven waarvoort het elektrische gereedschap Niet werden ontworpen,+kunnen onvoldoende worden beschermd en zichn onveilig.
  Het slijpoppersvlak van de in het midden verzonken schijven moet onder het vlak van de beschermlip worden bevestigd. Een verkeerd bevestigde schijf die bui- ten het vlak van de beschermlip uitsteekt, kan onvoldoen- de worden beschermd.
  De beschemkap moet stevig aan het elektrische gereedschap+zijn bevestigd en voor maximale verilgheid zodanig+zijn geplaatst dat een zo Klein möglich deel van de schijf in de richting van de gebruiker is bloot-gesteld. De beschemkap helpt de gebruiker beschermen gegen brostkukken van de schijf, onbedoeld contact met de schijf en vonden die kleding in vlam zouden kunnen zetten.
  Schijven mogen uitsluitend worden gebruikt voor aanbevolen toepassingen. Voer bijvoorbeeld geen slijpwerkzaamheden uit met de zijkant van een doorslijpschijf. Doorslijschijven zijn bestemd voor het bewerken van randen; als zijdelingse krachten op deze schijven worden uitgeoefend, könnenthese barsten.
• Gebruik algtd onbeschadigde schijfflenzen met de juiste afmeting en vorm voor de desbeteffende schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen de kans dat de schijf breekt. Flenzen voor doorslijpschijven können verschillen van de flenzen voor slijpschijven.
• Gebruik geen versleten schijven van grotere elektrische gereedschappen. Schijven die zichen bestemd voor een groter elektrisch gereedschap, zichen nicht geschikt voor de hogere snugheid van een kleiner gereedschap en kunnen breken.

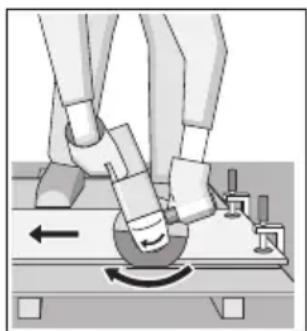

Extra waarschuwingen special voor doorslijpen

Laat de doorslijpschijf Niet "vastlopen" of oefen er geen overmatige druk op uit. Probeer Niet extra diep te slijpen. Door overbelasting van de schijf worden de belasting vergroot evenals de kans dat de schijf worden verbogen of klem komt te zitten in de snede en de möglichkeheid van een terugslag of breken van de schijf.
- Plaats uw lichaam Niet acheer en in een lijn met de draaiende schijf. Wanner de schijfijdens de bewerking van uw lichaam af beweegt, kan de mogelijkke terugslag de draaiende schijf en het elektrische gereedschaprechtstreeks maar u toe slingeren.
Wanner de schijf klem komt te zitten of wanner het doorslijpen om een of andere reden worden onderbroken, schakel dan het elektrische gereedschap uit en houd dit stil totdat de schijf hebernaal tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de sne de te halen, terwijl de schijf nog draait. Dit zou nameijk een terugslag kennen verroorzaken. Onderzoek waarom de schijf klem is komen te zitten, en tref maatre-gelen om het probleem te verhelpen.
Hervat het doorslijpen Niet met de schijf in het werkstuk. Laat de schijf eerst buiten het werkstuk zijn volle snelheid bereiken en leid deze weer terug in de sne de. De schijf kan klem komen te zitten, weglopen of terugslaan, als het elektrische gereedschap opnieuw worden gestart, terwijl de schijf nog in het werkstuk zit.
Ondersteun platen of andere grote werkstukken om het risico van vastklemmen en terugslaan van de schijf tot een minimum te beperken. Grote werkstukken hebben de neiging om onder hun eigengewicht doorte zakken. Ondersteun het werkstuk in de buurt van de slijplijn en aan de rand van het werkstuk aan weerszijden van de schijf.
Ga extra voorzichtig te werk bij het "invallend slijpen" in bestaande muren of andere blinde zones. De uitste-kende schijf kan gas-, water- of elektriciteitsleidingen of andere voorwerpen doorsnijden, waardoor een terugslag wordenveroorzaakt.

Bijzondere waarschuwingen voor schuren

Gebruik geen schuurpapier dat veel te groot is. Volg de aanwijzingen van de fabrikanten voor hetkiezen van het schuurpapier. Groter schuurpapier steekt buiten het schuurplateau uit en vormt een gevaar voor letsel en kan ervoor zorgen dat de schijf blijft haken of scheurt of dat er een terugslag optreedt.

Bijzondere waarschuwingen voor werken met draadborstels

Denk eraan dat borsteldraden door de staalborstel worden weggeslingerd, zichsijdens normala gebruik. Vermijd overbelasting van de draden door overmatige druk op de borsteluit te oefenen De borsteldraden kunnen eenvoudig lichte kleding en/of huid binnendringen.
Als het gebruik van een beschermkap worden aangeraden voor het werken met draadborstels, LAST de staalborstelschijf of borstel dan Niet in botsing komen met

de beschemkap. De diameter van de staalborstelschijf of borstel kan toenemen als gevolg van werkbelasting en centrifugale krachten.

Aanvullende veiligheidsaanwijzingen

Draag een veiligheidsbril.

• Gebruik geschiktde detectoren om verborgen elektrici-teits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materièle schade.
  Raak de (door)slijpschijven Niet aan, voordat ze afgekoeld+zijn. De schijven worden bij het werken erg heet.
  Ontgrendel de aan/uit-schakelaar en zet deze in de uit-stand, wanneer de stroomvoorziening worden onderbroken, bijv. door wegemen van de accu. Daardoor wordt ongecontroleerd opnieuw starten voorkomen.
  Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehouden werkstuk worden beter vastgehouden dan u met uw hand kut done.
  Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en Zoek bij klachten een arts op. De dampen+kennen de luchtwe-gen irriteren.
  Open de accu Niet. Er bestaat gevaar voor kortsluiting.
  Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doein branden, roken, exploderen of oververhitten.
  Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.

Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Beschrijving van productenwerking

Lees alle verilgheidsaanwijzingen en instructies. Het Niet naleven van de verilgheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het doorslijpen, schuren, afbramen en borstelen van metalen materiai-len zonder gebruik van water.

Voor doorslijpwerkzamheden met gebonden slijpmiddelen moet een speciale beschemkap voor doorslijpen worden gebruikt.

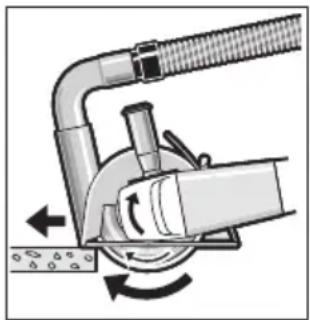

Tijdens het doorslijpen van steen要去 voor voldoende stofafzuiiging worden gezorgd.

Met toegestane schurgereedschappen kan het elektrische gereedschap worden gebruikt voor het schuren met schuurpapier.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Ontgrendelingshendel voor beschemkap
(2) Blokkeerknopuitgaande as
(3) Draairichtingpijl op machinehuis
(4) Aan/uit-schakelaar
(5) Oplaadaanduiding
(6) Accu a)
(7) Instelwiel toerentalinstelling
(8) Accu-ontgrendelingstoets
(9) Extra handgreep (geisoleerd greepvlak)
(10) Beschemkap voor slijpen
(11) Opnameflens met O-ring
(12) Slijipschijf
(13) Beschemkap voor doorslijpena)
(14) Doorslijpschijfa
(15) Hardmetalen komschijf ^a)
(16) Snelspanmoer met beugel
(17) Slijpas
(18) Handbescherminga
(19) Rubber schuurplateaua)
(20) Schuurblad
(21) Ronde moer^a)
(22) Komstaalborstel
(23) Handgreep (geisoleerd greepvlak)
(24) Stofafzugkap voor doorslijpen met geleidebeugels a)
(25) Diamantdoorslijpschijfa

a) Niet elk afgebeeld en beschreiben accessoire is standardb bij de levering inbegren. Alle accessoires zich te vinden in ons accesaireprogramma.

Technische gegevens

Haakse slijpmachine AdvancedGrind 18

Productnummer		3603 CD9 0..
Nominale spanning V=18
Nominal toerental(A)	min-1	11.500

Haakse slijpmachine AdvancedGrind 18
Instelbereik toerental min	-1 2800–11.500
Max. slijpschijfdiameter mm 125
Schroefdraad slijpas M 14
Max. schroefdraadlengthe van de slijpas	mm 21,7
Constant Electronic ●
Toerentalinstelling ●
Zacht aanlopen ●
Nulspanningsbeveiliging ●
Beveiling gegen overbelasting
Gewicht volgens EPTA-Procedure 01:2014B)
- met trillingsdempende extra handgreep	kg 2,7 (2,5 Ah)-3,2 (6,0 Ah)
- met standarde extra hand-grep	kg 2,4 (2,5 Ah)-3,0 (6,0 Ah)
Aanbevolen omgevingstem-peratuur bij het opladen	°C 0 ... +35
Toegestane omgevingstem-peratuur tijdens gebruikC) en bij opslag	°C -20 ... +50
Aanbevolen accu's	PBA 18V...W-.
Aanbevolen oplaadappara-tenD)	AL 18...

A) Gemeten bij 20-25°C met accu PBA 18V 6.0Ah.
B) afhankelijk van gezrukke accu
C) beperkt vermogen bij temperaturen < 0^
D) De volgende oplaadapparaten zichn Niet compatibel met de accu PBA: AL 1814 CV, AL 1820 CV, AL 1860 CV

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld conform EN 60745-2-3.

Het A-gewogen geluidsniveau van het elektrische gereed-schap bedraagt typisch: 86 dB(A); geluidsvermogenniveau 97 dB(A).Onzekerheid K = 3 dB.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 60745-2-3:

Sijpen aan de oppervakte (afbramen): a_n = 10,0m / s^2 K = 1,5m / s^2

Schuren met schurblad: a_n = 4,0m / s^2,K = 1,5m / s

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaanse toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toe

passingen, met afwijkende inzetgereedschappen of onvoloende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Montage

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn af-gestemd op de bij het elektrische gereedschap gebruiktte Li-lon-accu.

Aanwijzing: De accu worden gedeeltelijk geladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De Lithium-lon-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaat de accu Niet.

De Li-Ion-accu is door de „Electronic Cell Protection (ECP)“ gegen diepontlading beschermd. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakelinguitgeschakeld. Het inzetgereedschap beweegt nicht meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap Niet meer op de aan/uit-schakelaar.

De accu kan anders beschadigd worden.

Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

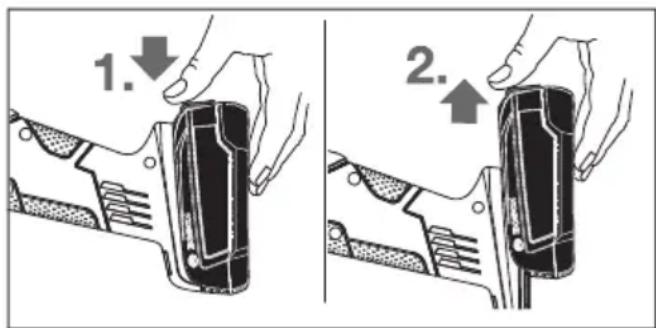

Accu verwijdersen

Voor het verwijderen van de accu (6) drukt u op de ontgren-delingstoets (8) en trekt u de accu uit het elektrische gereedschap. Gebruik waar bij geen geweld.

Oplaadaanduiding

De oplaadaanduiding (5) geeft bij een half of helemaal ingedrukte aan/uit-schakelaar (4) gedurende enkele seconden de laadtoestand van de accu aan en bestaat UIT 3 groene LED's.

LED Capacitite

Permanent licht 3 × groen ≥ 66%

Permanent licht 2 x groen 33 - 66 %

Permanent licht 1 x groen 11 - 33 %

Langzaam knipperlicht 1 x groen ≤ 10 %

De 3 LED's van de oplaadaanduiding knipperen nsel, wanner de temperatuur van de accu zich buiten het werktemperatuurbereik van -30 tot +65 °C bevindt en/ of de overbelastingsbeveiliging is geactiveerd.

Veiligheidsvoorziening monteren

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen als tijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Aanwijzing: Na breuk van de slijpschijfijdens het gebruik of bij beschadiging van de opnamevoorzieningen bij de beschemkap/het elektrische gereedschap moet het elektrische gereedschap zo spoedig möglich nad de klantenservice worden opgestuurd. Zie voor adressen het gedeelte „Klantenservice en gebruiksadvies".

Beschemkap voor slijpen

Leg de beschemkap (10) op de houder op het elektrische gereedschap tot de codeer-nokken van de beschemkap overeenstemmen met de houder. Druk waar bij op de ontgrendelingshendel (1) en houd deze ingedrukt. Duw de beschemkap (10) op de ashals tot de kraag van de beschemkap op de flens van het elektrische gereedschap zit en draai de beschemkap tot deze duidelijk hoortaar vastklikt.

Pas de positie van de beschemkap (10) aan de eisen van de bewerking aan. Druk hiervoor de ontgrendelingshendel (1) maar boven en draai de beschemkap (10) in de gewenste positie.

Stel de beschemkap (10) steeds zodanig in dat beiden nokken van de ontgrendelingshendel (1) in de betreffende uitsparingen van de beschemkap (10) gripen.
Stel de beschermkap (10) zodanig in dat er geen vonden in de richting van de gebruiker vliegen.
De beschermkap (10) mag alleen bij bediening van de ontgrendelingshendel (1) verdraaid konnen worden!

Anders mag u het elektrische gereedschap in geen geval verdier gebruiken, maar moet u het opsturen maar de klantenservice.

Aanwijzing: De codeernokken op de beschemkap (10) zorgen ervoor dat uitsluitend een bij het elektrische gereedschap passende beschemkap gemonteerd kan worden.

Beschemkap voor doorslijpen

Gebruik bij het doorslijpen met gebonden slijpmiddelen altijd de beschermkap voor doorslijpen (13).
Zorg bij het doorslijpen van steen voor voldoende stofafzuiing.

De beschemkap voor doorslijpen (13) worden net als de beschemkap voor slijpen (10) gemonteerd.

Stofafzuigkap voor doorslijpen met geleidebeugels

De stofafzuiigkap voor doorslijpen met geleidebeugels (24) wordt net als de beschemkap voor slijpen (10) gemonteerd.

Extra handgreep

Gebruik uw elektrische gereedschap alleen met de extra handgreep (9).

Schroef de extra handgreep (9) afhankelijk van de werkwijze rechts of links van de machinekop vast.

Trillingsdempende extra handgreep

Schroef de extra handgreep (9) afhankelijk van de werkwijze rechts of links van de machinekop vast.

Dankzij de trillingsdempende extra handgreep kut u met weinig trillingen en daardoor aangenamer en veiliger werk.

Verander de extra handgreep op geen enkele wijze.

Gebruik een beschadigde extra handgreep Niet meer.

Handbescherming

Monteer voor werkken met het rubber schuurplateau (19) of met de komstaalborstel/vlakstaalborstel/lamellenschuurschijf.altijd de handbescherming (18).

Bevestig de handbescherming (18) met de extra handgreep (9).

Slijpgereedschap monteren

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen als tijde de accu uit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Raak de (door)sliipschijven Niet aan, voordat ze afgekoeld+zijn. De schijven worden bij het werkken erg heet.

Reinig de slijpas (17) en alle te monteren delen.

Druk voor het vastspannen en losmaken van de slijpgereedschappen op de asblokkeerknop (2) om de slijpas vast tezetten.

Bedien de asblokkeerknop alleen, als de slijpas stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpaccessoires. De gatdiameter要去 bij de opnameflens passen. Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draai-richting van het elektrisch gereedschap (zie draairichtingpijl op de behuizing) overeenstemmen.

De volgorde van de montage is te zien op de pagina met afbeeldingen.

Voor het bevestigen van de (door)slijpschijf gebruikt u de snelspanmoer (16) zonder verdere gereedschappen.

De snelspanmoer (16) mag alleen voor (door)slijp-schijven gezebuikt worden.
Gebruikuitsluitend een onberispelijke, onbeschadigde snelspanmoer (16).
Let er bij het erop schroeven op dat de beschreiben kant van de snelspanmoer (16) Niet maar de slijpschijf wijst.
Gebruik voor het bevestigen van een (door)slijpschijf uitsluitend de meegeleverde snelspanmoer (16).

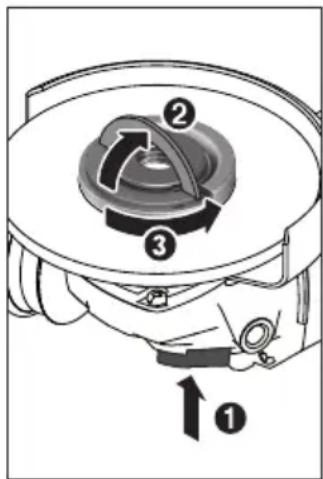

Druk op de asblokkeerknop (2) om de slijpas vast te zetten. Om de snelspanmoer (16) vast te draaien, klapt u de beugel van de snelspanmoer omhoog en draait u de snelspanmoer stevig maar rechts. Klap daarna de beugel voor het vastzetten van de snelspanmoer omaag. Vastdraaien bij de schijfrand is nicht voldoende.

Een correct bevestigde, on-beschadigde snelspanmoer (16) kunt u met de hand losdraaien. Klap hiervoor de beugel van de snelspanmoer omhoog en draai de snelspanmoer stevig maar links. Draai een vastzitten de snelspanmoer nooit met een gereedschap los, maar gebruik een pensleutel.

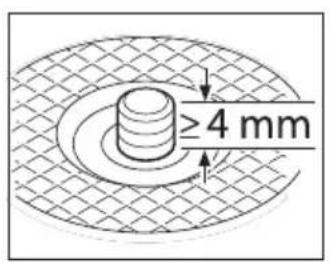

Na de montage van de opnamefrens en de (door)slijpschijf moet de vrij schroefdraadlengte van de slijpas minimaal 4mm bedragen.

Let erop dat het slijpgereedschap goed vastzit, zo

dat het bij het uitlopen van het elektrische gereedschap nicht van de as afdraait.

In de opnameflens (11) is om de centreerkraag een kunststof deel (O-ring) geplaatst. Als de O-ring ontbreekt of beschadigd is, dan moet de opnameflens (11) voor het verdere gebruik absolutut verrangen worden.

Controller na de montage van het sjiggereedschap en voor het inschakenen of het sjiggereedschap correct is gemonteerd en vrij kan draaien. Controller of het sjiggereedschap de beschemkap of andere delen nicht raakt.

Lamellenschuurschijf

Monteer voor het werken met de lamellenschuurschijf altijd de handbescherming (18).

Rubber schurplateau

Monteer voor het werknen met het rubber schuurplatau (19).altijd de handbescherming (18).

De volgorde van de montage is te zien op de pagina met afbeeldingen.

Schuif het rubber schuurplateau (19) op de slijpas (17).

Duw het schuurblad (20) stevig op de onderkant van het rubber schuurplateau (19).

Schroef de ronde moer (21) erop en span deze met een pensulet.

Komstaalborstel/vlakstaalborstel

Monteer voor het werknen met de komstaalborstel of vlakstaalborstel algid de handbescherming (18).

De volgorde van de montage is te zien op de pagina met afbeeldingen.

De komstaalborstel/vlakstaalborstel moet zover op de slijpas kuren worden geschroefd dat deze op de slijpasflens helemaal gegen het einde van de slijpasdraad ligt. Span de komstaalborstel/vlakstaalborstel met een steeksleutel vast.

Hardmetalen komschijf

Het gebruik van een komschijf is alleen met een geschikte beschemkap toegestaan.

Toegestane lijpgereedschappen

U kunt alle in deze gebruiksaanwijzing genoemde slijpgereedschappen gebruiken.

Het toegestane toerental [^-1] of de toegestane omtrek-snelheid [m / s] van de gebruekte lijpgereedschappen要去 minimaal overeenkomen met de gegevens in de volgende tabel.

Neem waarom ook goednota van het toegestane toerental of de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

max. [mm] [mm]
D bd [min]			1] [m/s]
115	7	22,2	11.500	80
125	7	22,2	11.500	80
115	-	-	11.500	80
125	-	-	11.500	80

7530M1411.50045

Afzuging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen schadelijk voor de gezondheid zich. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de luchtwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

Zorg voor een goede ventilatie van de werkplek.
- Er worden geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikname

Accuplaatsen

Schuif de opgeladen accu (6) in de voet van het elektrische gereedschap tot de accu veilig vergrendeld is.

In- en uitschakelen

Schuif voor de ingebruikname van het elektrische gereed-schap de aan/uit-schakelaar (4) maar voren.

Voor het vastzetten van de aan/uit-schakelaar (4) duwt u de aan/uit-schakelaar (4) aan de voorkant omlaag tot deze vast-klijk.

Om het elektrische gereedschap uit te schakelen LAST u de aan/uit-schakelaar (4) los of wanner deze vergrendeld is, duwt u de aan/uit-schakelaar (4) kort awhile omlaag en LAST deze dan los.

Controller de lijpgereedschappen voor gebruik. Het lijpgereedschap moet correct gemonteerd zich en vrij

kunnen draaien. Laat dit ten minste 1 minuut zonder belasting proefdraaien. Gebruik geen beschadigde, onronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen können barsten en verwondingenveroorzaken.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt ongecontrolererd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Voor de hernieuwde ingebruikname zet u de aan/uit-schakelaar (4) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Constant Electronic

De Constant Electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidsvermogen.

Zacht aanlopen

Het elektronisch zacht aanlopen begrenst het draaimoment bij het inschakelen en verlangt de levensduur van de motor.

Toerentalinstelling

Met het stelwiel toerentalinstelling (7)kest u hetoodzakelijkke toerental ook tijdens gebruik instellen. De gegevens in de volgende tabel zich geadviseerde waarden.

Materialaal Toepassing Inzetgereedschap Positie instelwiel
Metaal Verf verwijderen Schuurplateau met schuurblad 2 - 3
Hout, metaal Borstelen, ontrosten Komstaalborstel, schuurblad 3
Metaal,steen Slijpen Slijpschijf 4 - 6
Metaal Afbraamwerkzaamheden Slijpschijf 6
Metaal Doorslijpen Doorslijpschijf 6
Steen Doorslijpen Diamantdoorslijpschijf en gelei-	debeugels (doorslijpen van steen is alleen toegestaan met geleide-beugels)	6

De aangegeven waarden van de toerentalstanden zijn richtwaarden.

De nominale snelheid van het accessoire moet ten minste gelijk zijn aan de maximale snelheid die op het elektrische gereedschap staat vermeld. Accessoires die sneller draaien dan hun nominale snelheid, können breken en uit elkaar springen.

Aanwijzingen voor werkzaamheden

Voorzichtig bij het makev van sleuven in dragende muren, zie gedeelte „Aanwijzingen m.b.t. statica".
Klem het werkstuk vast, wanner dit Niet door het eig. gen gewicht verdig ligt.
Belast het elektrische gereedschap nicht zo sterk dat het tot stilstand kommt.
Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen, om het inzetgereedschap af te koelen.
- Gebruik het elektrische gereedschap Niet met een doorslijpstandaard.
Raak de (door)slijpschijven Niet aan, voordat ze afgekoeld zijn. De schijven worden bij het werkken erg heet.

Afbraamwerkzaamheden

Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.

Met een aanzethoek van 30^ tot 40^ krijgt u bij afbraamwerkzaamheden het beste resultaat. Beweeg het elektrische gereedschap met matige druk heb en weer. Daardoor worden het werkstuk Niet te heet, verkleurt het Niet enarend er geen groeven.

Lamellenschuurschijf

Met de lamellenschuurschijf (accessoire) kurz u ook gebogen oppervlakken en profielen bewerken.

Lamellenschuurschijven hebben een aanzienlijk langere levensduur, geringer geluidsniveau en lagere slijptemperaturen dan gewone slijpschijven.

Metaal doorslijpen

Gebruik bij het doorslijpen met gebonden slijpmiddelen altijd de beschermkap voor doorslijpen (13).

Werk bij het dooreljpen met matige, aan het te bewerken materiaal aangepaste voeding. Oefen geen druk op de doorelijpschijfuit, kantel of Oscilleer Niet.

Rem uitlopende doorslijpschijven Niet af door zijdelingste tegendrukuit te oefenen.

Het elektrische gereed-schap moet alteid in tegen-loop worden geeid. Anders bestaat het gevaar dat het ongecontroleerduit de groef worden gedrukt.

Bij het doorslijpen van profielen en vierkantbuizen zet u het Beste bij dekleinstede doorsnede aan.

Doorslijpen vansteen (zie afbeelding A)

Zorg bij het doorslijpen van steen voor voldoende stofafzuiig.
Draag een stofmasker.

Het elektrische gereedschap mag alleen voor droog snijden/slijpen worden gebruikt.

Voor het dooreljpen van steen kut u het Beste een diamant-dooreslijpschijf gebruiken.

Bij het gebruik van de stofafzuiigkap voor doorslijpen met geleidebeugels (24) moet de stofzuiger voor het afzuiigen van steenstof goedgekeurd�. Bosch biedt geschikte stofzuiigers aan.

Schakel het elektrische gereedschap in enplaats het met het voorste deel van de geleidebeugel op het werkstuk. Duw het elektrische gereedschap met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging.

Bij het doorelsijpen van zeer

harde materialen, bijv. beton met een hoog kiezelgehalte, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadig worden. Dit is duidelijk te zien aan een met de diamantdoorslijpschijf rondlopende vondenregen.

Onderbreek in dit geval het doorslijpen en LAST de diamant-doorslijpschijf onbelast met het hoogste toerental korte tijd draaien om deze af te koelen.

Een merkbaar minder wordende bewerkingsnelheid en een rondlopende vonden regen zijn aanwijzingen voor een bot gewonnen diamantdoorslijpschijf. U kunst deze waar slijpen door kort werken in abrasief materiaal, bijv. kalkzandsteen.

Aanwijzingen m.b.t. statica

Sleuven in dragende muren vallen onder de norm DIN 1053 deel 1 of landspecifieke regelingen. Deze voerschriften要去 absolut worsten nageleefd. Raadpleeg voor aanvang van het werk de verantwoordelijk bouwkundige ingenieur, architect of de bevoegde leiding van de bouw.

Aanwijzingen voor de optimale omgang met de accu

Bewaar de accu alleen bij een temperatuur tussen -20^ en 50^ . Laat de accu bijvoorbeeld in de zomer nicht in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden verrangen.

Neem de voorschriften met betrekking tot afvalverwijdering in acht.

Onderhoud en service

Onderhoud en reiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algid de accu uit het elek

trische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Houd het elektrische gereedschap en de ventilatieopeningen alsijd schoon om goed en veilig te werken.

Bewaar en behandel de accessoires zorgvuldig.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderden. Explosietekingen en informatatie over verrangingsonderden vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de meegeleverde Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expedi-tiebedrijf)要去en bijzondere eisen ten aanzien van verpak-king en markering in acht genomen worden. In deze geallen要去 bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootligende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en voor het milieu verantwoorde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten nicht更是 bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruiktete accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze inucht (zie „Vervoer“, Pagina 77).

Dansk

Purtati ochelari de protectie.

Purtati aparat de protectie auditiva!

Valorile totale ale vibratiilor a_h (suma vectoriala a trei direcii) si incertitudinea K au fost determinate conform EN 60745-2-3:

slefuirea suprafetelor (degrosare):

$$ a _ {h} = 1 0, 0 m / s ^ {2}, K = 1, 5 m / s ^ {2}, $$

slefuirecaucfoaieabraziva:

$$ a _ {h} = 4, 0 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Montarea dispositivelor de protectie

Inaintea oricaror interventi asupra sculei electrice (de ex. intreinere, schimbarea accesorior, etc.) cat si in timpul transportului si depositarii acesteia extrageci accumulatorol din scula electrica. in cazul actionarii involuntare a intrerupatorului pornit/oprit exista pericol de ranire.

Aparatoarede protectiepentru taiere

Protectiela repornire

Protectia la repornire previne pornira necontrolata a sculei electrice dupa producere unei pene de curent.

joo jnooiooi oxcj jj jIg 521

jll lai iuwwg aabai Uo

.ayjI CLOJAL jaiIgI gaiu daojag

Jlll lalb aolalnlae

a<luJU LjJy

aLwU|JbU|

.0wJoua

Jus Jkwh JwJlwl Jlc jilj

(a

wolalghai (p)25

glllgllllgllll 2 a liolj gaiolgill .gil

auiul

AdvancedGrind 18	äugjlläaal
3603 CD9 0..	JHJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJLJ L
	=128.6
11500	A
11500-2800	C
125	D
M 14	F
21,7	G
●	G
●	G
●	G
●	G
●	G
●	G
(E) EPTA-Procedure 01:2014
μm 2,5) 2,7	p
-(aclw)	p
(aclw) (aclw) 6,0) 3,2	p
μm 2,5) 2,4	p
-(aclw)	p
(aclw) (aclw) 6,0) 3,0	p
0...+35	p
-20...+50	p
PBA 18V...W-.	p
AL 18...	p

PBA 18V pJoo 25-20 25-20 oJJa aJ Jic awLa (A .6.0Ah

psssspsjll (B

0° 0> oJlJJ Ua Jg oJgdoo C

Jolal aai Jlal aai Jlal aai Jlal Jj j.（aaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaaiiaai

gall aunll pssy g aull pksl j 1gai Ioo ugcjoll 1j g. Jssll JksspI j n 1gaw ojcJl sii

山

山

psjll uSji

oJll oLg (6) 1gawal pJall JdJ .pJall jao nolpu uJ dUj

/

aJUyI 1 JU (4) Lx/

（4）/UJwU （4）/U

/1jwll 1i0o jil auiyssll oedll iai 4) 1jLl 1j 1j 4)

Jg 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g 1 g

.1JooUkWU. U| o g d 9 uwwg Jlu

J#iI 0slc! aGlg

oJl JsW oJgai JsuWll oJlcI aQlg n! Jluu JsoX Iogc SiC qSaj gJ uJgSLJ .Jg
