BRUKSANVISNING GEDP 1825 Li EINHELL

Produktets varenummer

Produktets identnummer

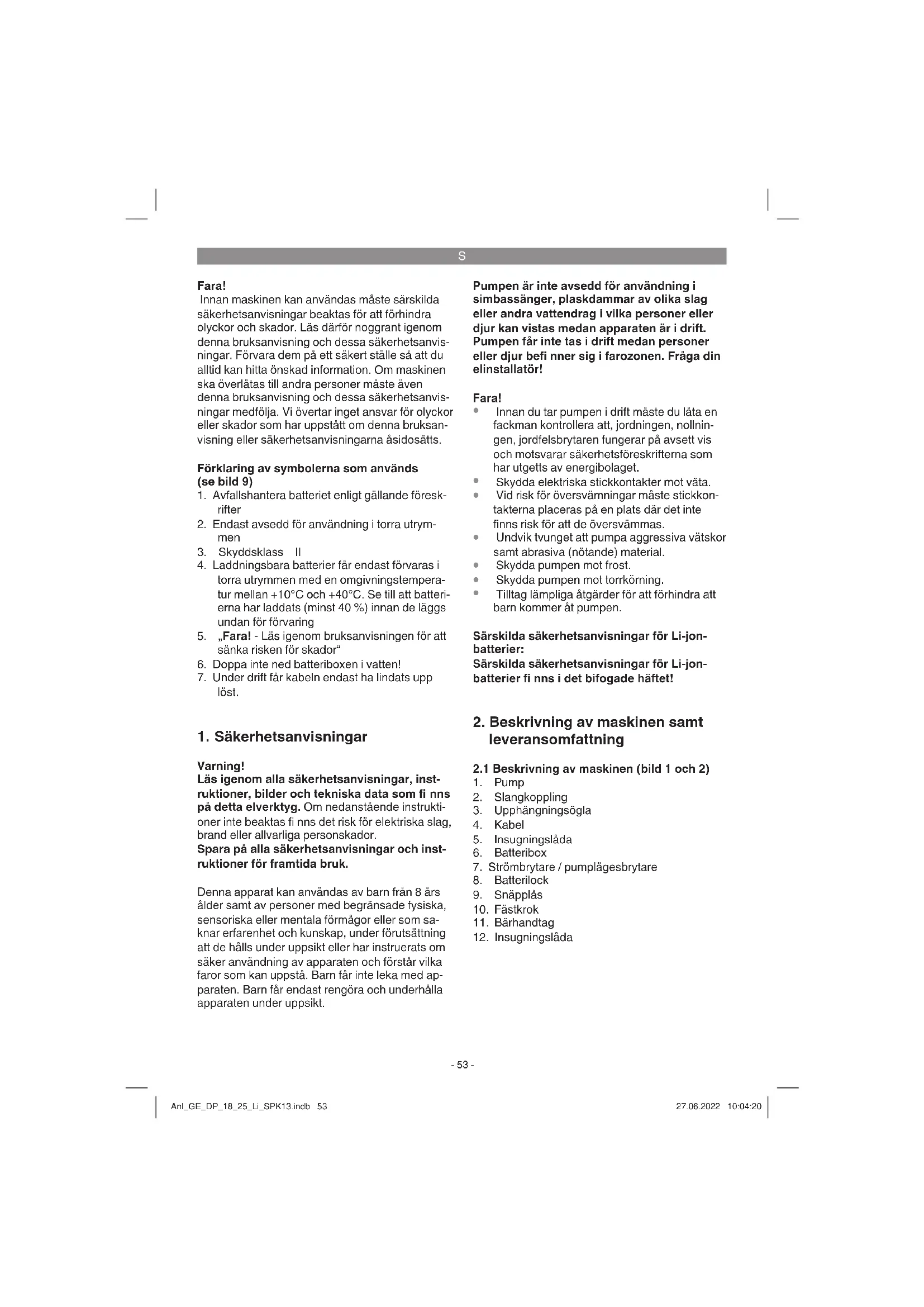

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 9)

1. Avfallshantera batteriet enligt gällande föresk-

2. Endast avsedd för användning i torra utrym-

4. Laddningsbara batterier får endast förvaras i

torra utrymmen med en omgivningstempera- tur mellan +10°C och +40°C. Se till att batteri- erna har laddats (minst 40 %) innan de läggs undan för förvaring

5. „Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador“

6. Doppa inte ned batteriboxen i vatten!

7. Under drift får kabeln endast ha lindats upp

Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk. Denna apparat kan användas av barn från 8 års ålder samt av personer med begränsade fysiska, sensoriska eller mentala förmågor eller som sa- knar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av apparaten och förstår vilka faror som kan uppstå. Barn får inte leka med ap- paraten. Barn får endast rengöra och underhålla apparaten under uppsikt. Pumpen är inte avsedd för användning i simbassänger, plaskdammar av olika slag eller andra vattendrag i vilka personer eller djur kan vistas medan apparaten är i drift. Pumpen får inte tas i drift medan personer eller djur befi nner sig i farozonen. Fråga din elinstallatör! Fara!

Innan du tar pumpen i drift måste du låta en fackman kontrollera att, jordningen, nollnin- gen, jordfelsbrytaren fungerar på avsett vis och motsvarar säkerhetsföreskrifterna som har utgetts av energibolaget.

Skydda elektriska stickkontakter mot väta.

Vid risk för översvämningar måste stickkon- takterna placeras på en plats där det inte finns risk för att de översvämmas.

Tilltag lämpliga åtgärder för att förhindra att barn kommer åt pumpen. Särskilda säkerhetsanvisningar för Li-jon- batterier: Särskilda säkerhetsanvisningar för Li-jon- batterier fi nns i det bifogade häftet!

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1 och 2)

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Batteridriven smutsvattenpump med batte- ribox

3. Ändamålsenlig användning

Pumpen som du har köpt är avsedd för pumpning av vatten vars max. temperatur uppgår till 35°C. Denna pump får inte användas till andra vätskor. Detta gäller särskilt för motorbränsle, rengörings- medel eller andra kemiska produkter! Pumpen kan användas inom alla områden där vatten måste pumpas, t ex inom hushåll, trädgård eller många andra tillämpningar. Pumpen får inte användas i simbassänger! Om pumpen ska användas i vattendrag med naturlig, slammig botten bör pumpen placeras upphöjt från botten, t ex på tegelstenar. Pumpen är inte avsedd för kontinuerlig använd- ning, t ex som cirkulationspump i en damm. Detta skulle leda till en markant förkortning av pumpens avsedda livslängd eftersom pumpen inte har konstruerats för en kontinuerlig belastning. Pumpen får endast användas till sitt avsedda än- damål. Användningar som sträcker sig utöver det- ta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller indust- riell användning. Vi ger därför ingen garanti om pumpen används inom kommersiella, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter. Om smörjolja/smörjmedel läcker ut fi nns det risk för att vattnet förorenas.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

stationärt med en fast rörledning eller

Den maximala kapaciteten kan endast uppnås med största möjliga ledningsdiameter. Om mindre slangar eller ledningar ansluts kommer kapacite- ten att reduceras. Om universal-slanganslutnin- gen används, bör den kortas av till den aktuella anslutningen enligt beskrivningen i bild 8 så att kapaciteten inte reduceras i onödan. Flexibla slangledningar ska fästas vid universal-slangans- lutningen med en slangklämma (medföljer ej). Luftning Under drift är det möjligt att vatten tränger ut ur luftningsöppningen. Obs! Vid installation måste man beakta att pumpen inte får monteras fritt hängande i tryckledningen eller nätkabeln. Pumpen ska hängas upp i det härför avsedda handtaget eller upphängningsöglan, eller ställas på schaktets botten. För att garantera att pumpen fungerar på avsett vis ska schaktets botten alltid vara fri från slam och annan smuts. Om vattennivån är för låg fi nns det risk för att slam som fi nns i schaktet snabbt torkar in och hindrar pumpen från att starta. Av denna anled- ning är det nödvändigt att pumpen kontrolleras regelbundet (gör provstart). Pumpschaktet ska vara tillräckligt stort.

5.2 Montera batteriboxen (bild 3)

Obs! Doppa inte ned batteriboxen i vatten! Batteriboxen erbjuder olika monteringsmöjlighe- ter:

Montering på vägg: På baksidan av batteribo- xen finns två monteringshål (avstånd 10 cm). Skruva fast två skruvar i väggen där batteribo- xen sedan kan hängas fast.

Montering på behållare: Montera fästkroken i monteringshålen på baksidan av batteribo- xen. Häng sedan batteriboxen på en lämplig behållare.

Det är inte tvunget nödvändigt att batteribo- xen monteras fast. Denna kan även läggas utanför vattnet. Kabeln kan lindas upp på den integrerade kabe- lupplindningen på batteriboxen (bild 4). - Obs! - Under drift får kabeln endast ha lindats upp löst.

5.3 Montera batteriet (bild 5)

Öppna batterilocket. Öppna snäpplåset vid batte- rilocket och fäll upp locket. Tryck in spärrknappen på batteriet enligt beskriv- ningen i bild 5 och skjut sedan in batteriet i det härför avsedda batterifästet. Kontrollera att spärr- knappen verkligen snäpper in! Batteriet kan tas ut i omvänd följd. Stäng batterilocket genom att fälla ned locket. Stäng till snäpplåset.

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (13) stickkontakt till vägguttaget. Den gröna lysdio- den börjar blinka.

3. Sätt batteriet (12) på laddaren (13).

4. Under punkten „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lysdioderna på laddaren betyder. Medan batteriet laddas upp värms det en aning. Detta är helt normalt. Om batteripaketet inte kan laddas måste du kon- trollera

att nätspänning finns i vägguttaget

att det finns fullgod kontakt vid laddningskon- takterna Om batteriet fortfarande inte kan laddas måste du lämna in

och batteripaketet till vår kundtjänstavdelning. För en professionell returnering vill vi be dig att kontakta vår kundtjänst eller butiken där du köpte produkten. När du returnerar eller avfallshanterar batte- rier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar för att undvika kortslutningar eller brand! För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs! Anl_GE_DP_18_25_Li_SPK13.indb 55Anl_GE_DP_18_25_Li_SPK13.indb 55 27.06.2022 10:04:2127.06.2022 10:04:21S

5.5 Kapacitetsindikering för batteriet (bild 7)

Tryck på knappen (pos. A) för kapacitetsindikering för batteriet. Kapacitetsindikeringen (pos. B) visar batteriets laddningsnivå med tre lysdioder. Alla tre lysdioder är tända Batteriet är fulladdat. 2 eller 1 lysdioder är tända Batteriet har tillräcklig restkapacitet. 1 lysdiod blinkar Batteriet är tomt och måste laddas. Alla lysdioder blinkar Batteriets temperatur har underskridits. Dra av batteriet från maskinen och låt det svalna i rumstemperatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och är där- med defekt. Dra av batteriet från maskinen. Du får inte längre använda eller försöka ladda ett defekt batteri.

Efter att du läst igenom installations- och bruk- sanvisningen noggrant kan du använda pumpen. Beakta nedanstående punkter.

Kontrollera att pumpen har ställts säkert.

Kontrollera att tryckledningen har monterats på föreskrivet sätt.

Fäst pumpen i en lina innan den sänks ned i en brunn, ett schakt eller en regnvattentunna.

Pumpen startar automatiskt när du har tryckt på pumplägesbrytaren (7).

Låt aldrig pumpen köra torrt.

Slå ifrån pumpen genom att trycka in om- kopplaren för pumpläget så att den befinner sig i läge ”0”. Slå på pumpen: Pumpen är utrustad med en pumplägesbrytare (7) på batteriboxen (6). Brytarläge 0: FRÅN Brytarläge I: Pumpläge 1 (ECO) Brytarläge II: Pumpläge 2 (BOOST) Obs! Välj pumpläge 2 för att höja det maximala mat- ningstrycket och den maximala kapaciteten. Tänk samtidigt på att batteriets maximala drifttid där- med reduceras. Torrkörningsskydd: Pumpen är utrustad med ett torrkörningsskydd och kopplas ifrån om pumpvätska har uteblivit i ca 20 sekunder. Slå ifrån pumpen med ström- brytaren (7) eller ta ut batteriet för att återställa torrkörningsskyddet som har löst ut. Därefter är pumpen klar för användning igen. Beakta minsta vattennivån när pumpen tas i drift.

7. Rengöring, Underhåll och

reservdelsbeställning Fara!

Dra alltid ut batteriet inför alla rengöringsar- beten.

Vid transportabel användning ska pumpen rengöras med klart vatten efter varje använd- ning.

Ludd och fiberliknande partiklar som ev. har fastnat i pumphuset kan tas bort med en vat- tenstråle.

Rengör schaktets botten från slam, samt schaktets väggar, var tredje månad.

7.1 Rengöra skovelhjulet

Om avlagringarna i pumphuset är alltför omfattan- de måste husets undre del tas isär på följande sätt:

1. Lossa på insugningslådan från huset.

2. Rengör skovelhjulet med klart vatten. Obs!

Ställ inte pumpen på skovelhjulet. Stötta inte heller pumpen mot skovelhjulet!

3. Montera samman i omvänd ordningsföljd.

I maskinens inre fi nns inga delar som kräver un- derhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövän- lig återvinning. Återvinnings-alternativ till begäran om återsänd- ning: Som ett alternativ till returnering är ägaren av elut- rustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhänder- tas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elekt- riska komponenter vars syfte har varit att komplet- tera den förbrukade utrustningen. Tänk på att ta ut batterier och ljuskällor (t.ex. glöd- lampor) innan kompressorn skrotas. Eftertryck eller annan duplicering av dokumenta- tion och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_GE_DP_18_25_Li_SPK13.indb 57Anl_GE_DP_18_25_Li_SPK13.indb 57 27.06.2022 10:04:2227.06.2022 10:04:22S

10. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren. Till Från Laddning Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad- daren. Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd- ningstiderna till viss del avvika från angivna laddningstider. Från Till Batteriet har laddats och är klart för användning. (READY TO GO) Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt. Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min. Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid. Detta kan ha följande orsaker: - Batteriet har inte laddats under mycket lång tid. - Batteriets temperatur är inte i idealområdet. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Ett defekt batteri får inte längre laddas. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C) Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Anl_GE_DP_18_25_Li_SPK13.indb 58Anl_GE_DP_18_25_Li_SPK13.indb 58 27.06.2022 10:04:2227.06.2022 10:04:22S

Störningar Orsaker Åtgärder Pumpen startar ej - Batteriet har inte satts i rätt - Ta ut batteriet och sätt in det igen Pumpen matar inte - Inloppssilen tilltäppt - Tryckslangen har vikts - Rengör inloppssilen med vatten- stråle - Räta ut slangen som har vikts Otillräcklig kapacitet - Inloppssilen tilltäppt - Reducerad prestanda pga. kraftigt smutsiga och nötande föroreningar i vattnet - Batteriets kapacitet avtar - Rengör inloppssilen - Rengör pumpen och byt ut slitage- delarna - Kontrollera batteriets kapacitet, lad- da batteriet vid behov Pumpen kopplas ifrån efter kort tids drift - Motorbrytaren kopplar ifrån pum- pen pga. hög smutshalt i vattnet - Vattentemperaturen för hög, motor- brytaren kopplar ifrån - Dra ut batteriet och rengör pumpen samt schaktet - Beakta maximal vattentemperatur 35°C! Anl_GE_DP_18_25_Li_SPK13.indb 59Anl_GE_DP_18_25_Li_SPK13.indb 59 27.06.2022 10:04:2227.06.2022 10:04:22S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Skovelhjul, batteri Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GE_DP_18_25_Li_SPK13.indb 60Anl_GE_DP_18_25_Li_SPK13.indb 60 27.06.2022 10:04:2327.06.2022 10:04:23S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GE_DP_18_25_Li_SPK13.indb 61Anl_GE_DP_18_25_Li_SPK13.indb 61 27.06.2022 10:04:2327.06.2022 10:04:23CZ
