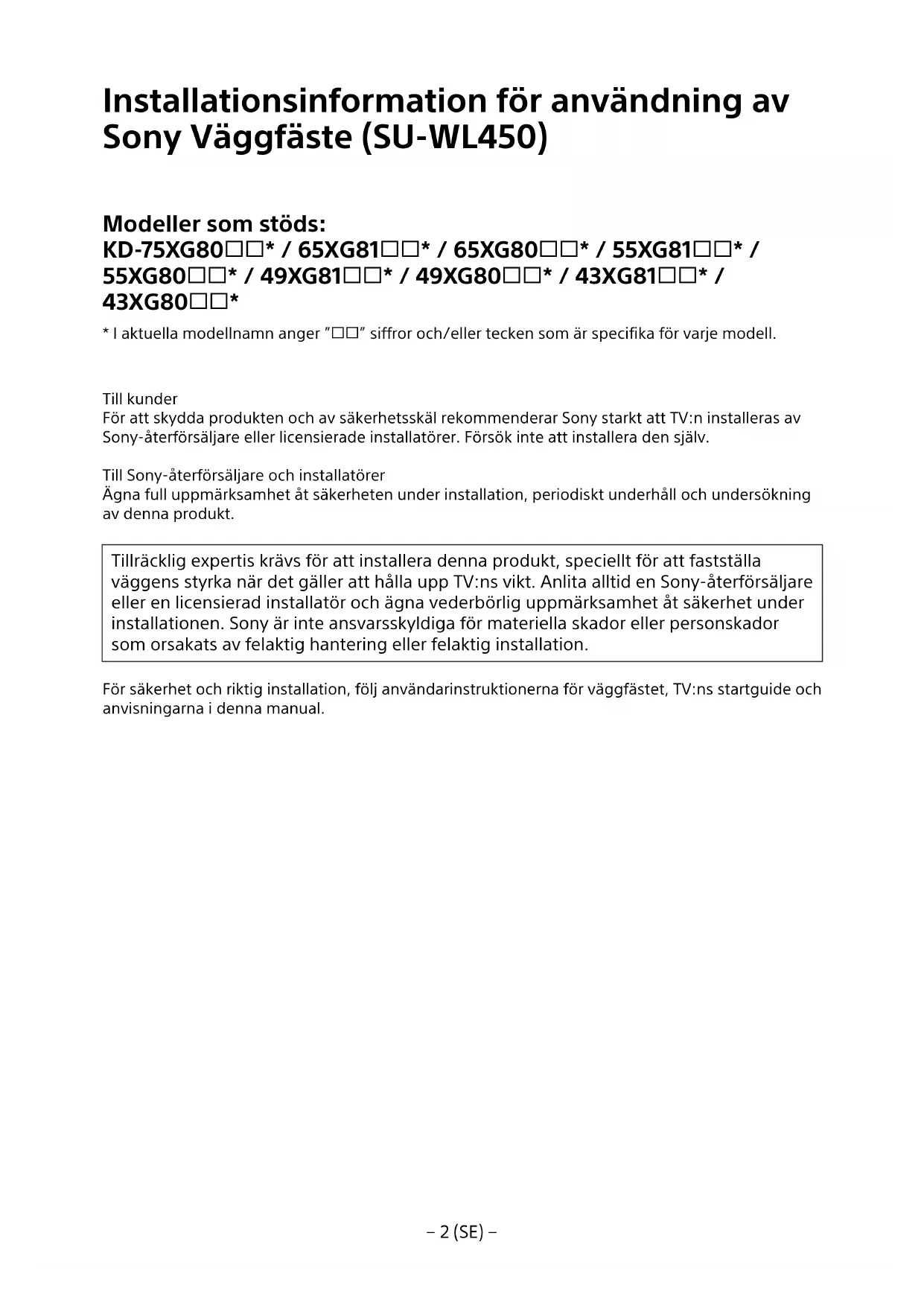

BRUKSANVISNING KD65XG8096 SONY

• I aktuella modellnamn anger ”” siffror och/eller tecken som är specifika för varje modell. Till kunder För att skydda produkten och av säkerhetsskäl rekommenderar Sony starkt att TV:n installeras av Sony-återförsäljare eller licensierade installatörer. Försök inte att installera den själv. Till Sony-återförsäljare och installatörer Ägna full uppmärksamhet åt säkerheten under installation, periodiskt underhåll och undersökning av denna produkt. Tillräcklig expertis krävs för att installera denna produkt, speciellt för att fastställa väggens styrka när det gäller att hålla upp TV:ns vikt. Anlita alltid en Sony-återförsäljare eller en licensierad installatör och ägna vederbörlig uppmärksamhet åt säkerhet under installationen. Sony är inte ansvarsskyldiga för materiella skador eller personskador som orsakats av felaktig hantering eller felaktig installation. För säkerhet och riktig installation, följ användarinstruktionerna för väggfästet, TV:ns startguide och anvisningarna i denna manual.− 3 (SE) −

Om säkerhet Tack för att du valt denna produkt. Till kunder Installationen av denna produkt kräver att du har tillräckliga kunskaper. Se till att anlita en Sony-återförsäljare eller en behörig montör för att utföra installationen och var särskilt noggrann med säkerheten under installationen. Sony är inte ansvarigt för eventuella person- eller materiella skador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte. Till Sony-återförsäljare Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge den här bruksanvisningen till kunden efter utförd installation. I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Läs den här guiden noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk. Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten. SE UPP Angivna produkter Detta väggfäste är tillverkat för att användas tillsammans med passande TV-apparater. Se respektive referensguide för varje TV-apparat för att se om detta väggfäste kan användas. Till kunder VARNING Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner. Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs. Om väggfästet eller TV:n inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.

TV:n kan falla ner och orsaka allvarliga skador som skrapsår eller benbrott.

Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst fyra gånger TV:ns vikt. (Mer information om vikten finns i referensguiden till TV:n.)

Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom. Överlåt förflyttning eller nedmontering av TV:n till behörig person. Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- eller egendomsskador. Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) bär eller de-monterar TV: n. Ta inte ur några skruvar etc. efter att TV:n monterats. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador. Modifiera inte väggfästets olika delar. Då kan väggfästet lossna och orsaka skador på person och/eller egendom. Montera ingen annan utrustning än den specificerade produkten. Detta väggfäste är tillverkat enbart för användning tillsammans med angiven produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom. Utsätt inte väggfästet för annan belastning än den från TV:n. Skaka inte TV:n åt vänster/höger, uppåt/ nedåt. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador. Luta dig inte mot eller häng på TV:n. Luta dig inte mot eller häng på TV:n eftersom den kan falla ner på dig och orsaka allvarlig skada. SE UPP Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom. Hantera enheten försiktig när du rengör den eller utför underhåll. Tyng inte onödigt mycket på TV:ns ovansida. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador. Försiktighetsåtgärder

Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.

Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.

Använd inte väggfästet på platser som är utsatta för mekanisk vibration. Installera väggfästet Till Sony- återförsäljare VARNING Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.− 4 (SE) − Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen. Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål råkar slå emot TV:ns utskjutande delar kan det leda till allvarlig person- eller egendomsskada. Installera inte TV:n över eller under en luftkonditioneringsanläggning. Om TV:n utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n. Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven. Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Se till att du använder rätt skruv för väggmaterialet och skruva fast enheten ordentligt med minst fyra skruvar på 8 mm i diameter (eller motsvarande). Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och orsaka personskador eller skador på TV:n. Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen. Om någon av skruvarna sitter löst eller lossnat helt, kan TV:n lossna och orsaka personskador eller skador på TV:n. Fäst och dra åt skruvarna på den plats där de är avsedda att sitta. I annat fall kan TV:n falla ner och orsaka personskador eller skador på TV:n. Utsätt inte TV:n för stötar vid installationen. Om TV:n utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador. Installera TV:n på en vägg som är både lodrät och slät. Annars kan TV:n falla ner och orsaka personskador. När TV:n installerats på rätt sätt fäster du kablarna ordentligt. Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n. Se till att inte nätkabeln eller anslutningskabeln kommer i kläm. Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med våld, kan de inre ledarna i kablarna friläggas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt. Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej. Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.− 5 (SE) −

Montera TV:n på väggen Installationsanvisningarna skiljer sig åt beroende på vilken TV du använder. Använd väggfästet SU-WL450 för att installera TV:n på väggen. Obs!

Om bordsstativet är monterat på TV:n, ta bort bordsstativet i förväg. Se startguiden och följ stegen i omvänd ordning för att ta loss bordsstativet. Placera TV:n med dess skärm vänd nedåt på en jämn och stabil yta täckt med tjockt och mjukt tyg, när du fäster monteringsdetaljerna för väggfästet och när du tar bort bordsstativet från TV:n för att förhindra att LCD-skärmens yta skadas. Var noga med att förvara de borttagna skruvarna på en säker plats och håll dem borta från barn. Förbereda installationen

Ha TV:ns referensguide och startguide till hands före installation.

Innan du påbörjar monteringen bör du se till att ha en Phillips-skruvmejsel som passar skruvarna.

Förbered minst fyra skruvar med en diameter på 8 mm och en skruv med en diameter på 5 mm eller liknande (medföljer ej). Välj skruvar som är lämpliga för väggmaterialet. Kontrollera delarna Medföljer SU-WL450

• Kontrollera så att alla delar medföljer. Bas (20) (1) Block (2) PSW 6x20 (4) PSW 4 x 20 med bussning (2) Distans (20) (2) Rem (1) Bussning (20) (M4) (2) PSW 4x20 (2) Basadapter (2) PSW 4x10 (8) Distans (60) (2) PSW 6x50 (2) Bussning (M4) (2) PSW 4x50 (2) Innehållsförteckning Förbereda installationen p. 5
• Kontrollera delarna p. 5
• Välja installationsplats p. 6
• Montera basen på väggen p. 8
• Förbered installationen av TV:n p. 9
• KD-75XG80 p. 9
• KD-65XG81 / 65XG80 p. 10
• KD-55XG81 / 55XG80 p. 11
• KD-49XG81 / 49XG80 / 43XG81 / 43XG80 p. 12
• Montera TV:n på väggen p. 14
• KD-75XG80 p. 14
• KD-65XG81 / 65XG80 / 55XG81 / 55XG80 / 49XG81 / 49XG80 / 43XG81 / 43XG80 p. 16
• Kontrollera att installationen har slutförts p. 19
• Övrig information p. 19

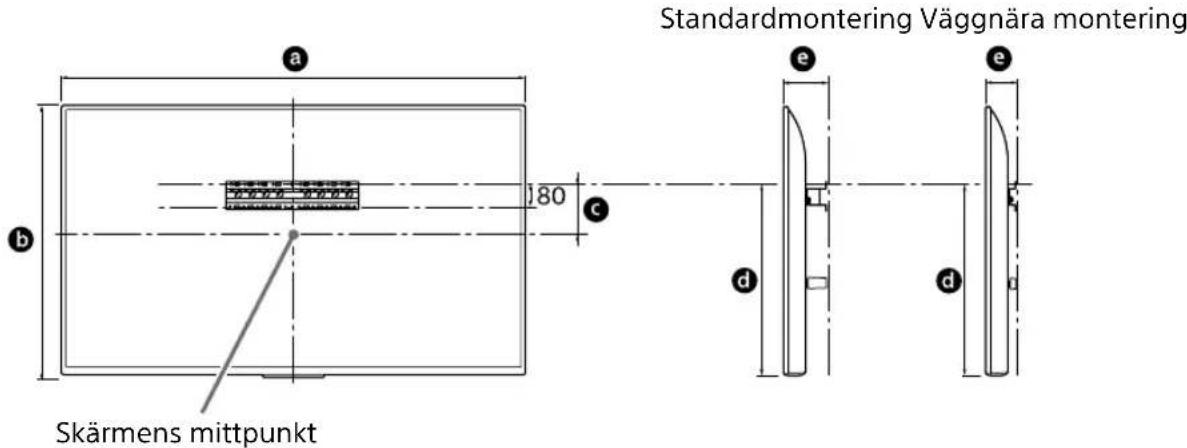

• Specifikationer − 6 (SE) − Välja installationsplats 1 Välj installationsplats. Kontrollera att väggen är stor nog för TV:n och att den är stark nog för en vikt som är fyra gånger TV:ns vikt. Se följande tabell beträffande att installera TV:n på väggen. Se TV:ns referensguide avseende TV:ns vikt. Skärmens mittpunkt Standardmontering Väggnära montering Enhet: mm Modellnamn Bildskärmsmått Avstånd till skärmens mittpunkt Monteringsavstånd Standard- montering Väggnära montering KD-75XG80 p. 19

• Skärmens placering är nedanför skärmens mittpunkt. Obs! Värdena i tabellen kan variera en aning beroende på installationen.När TV:n monteras på väggen lutar TV:ns övre sida något framåt.− 7 (SE) −

Se till att det finns ett tillräckligt stort mellanrum mellan TV:n och taket och utskjutande delar av väggen enligt nedan. Enhet: mm

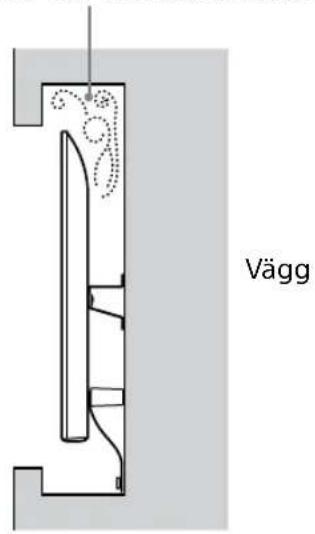

För att säkerställa lämplig ventilation och förhindra ansamling av smuts och damm:ˋ Lägg inte TV-apparaten ner, och montera den inte upp och ned, bak och fram, eller med en kortsida uppåt.ˋ Placera inte TV-apparaten på en hylla, matta, säng eller i ett skåp.ˋ Täck inte TV-apparaten med tyg, t.ex. gardiner, eller annat material som tidningar etc.ˋ Installera inte TV-apparaten så som visas nedan. Luften kan inte cirkulera fritt. Vägg Obs!

Om du avser att dra kablarna i väggen ska ett hål för detta borras i väggen innan installationen påbörjas. Förbered ett hål i väggen utanför basen (20) , basadapter och distansen (20) , distansen (60) för att förhindra att kablarna kläms. 2 Välj typ av väggmontering. Avståndet från TV:ns baksida till väggen väljs enligt anvisningarna nedan. 2-a Standardmontering 2-b Väggnära montering Se tabellen i steg 1. VARNING

När 2-b väljs är åtkomst till uttagen på baksidan begränsad. 2-a 2-b 3 Se tabellen nedan för information om monteringsplats för basadaptern. Om 2-b väljs kan du hoppa över detta steg. Modellnamn Hakens placering KD-75XG80 KD-65XG81 KD-65XG80

c− 8 (SE) − Montera basadapter med skruv (PSW 4x10) i bas (20) när 2-a väljs.

4 Avgör var skruvarna ska sitta vid montering av basen (20) . Se specifikationerna på sidan 19. När du väljer 2-a ska hålpositionerna för basadapter användas. VARNING Den vägg som TV:n ska monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV:ns vikt (Se din TV:s referensguide för information om dess vikt.). Försäkra dig om att väggen där TV:n skall monteras är tillräckligt stark. Förstärk väggen ordentligt om så behövs. Montera basen på väggen

Förbered minst fyra skruvar med en diameter på 8 mm eller liknande (medföljer ej).

Sätt fyra skruvar i hålen för basadapter med bas (20) (endast 2-a).

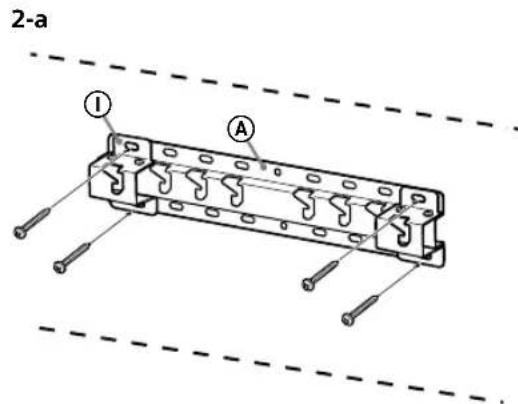

Fäst basen (20) horisontellt på väggen. 2-a

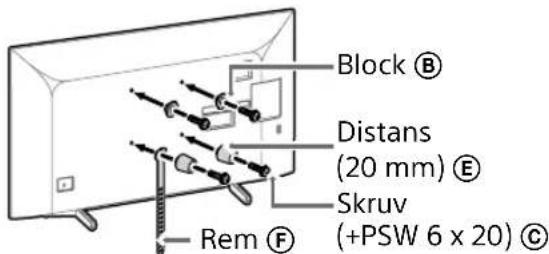

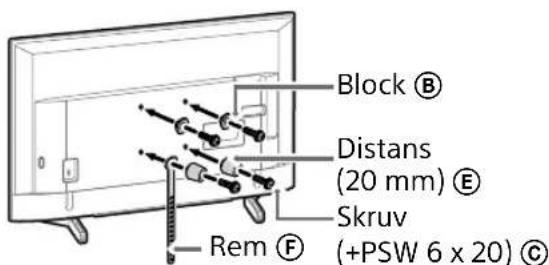

Vissa av terminalerna på baksidan av TV:n kan inte användas vid detta monteringssätt. Rem Distans (20 mm) Block Skruv (+PSW 6 x 20) 3 Anslut nödvändiga kablar till TV:n. Se till så att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se referensguiden som följde med TV:n. Obs!

Anlita en behörig montör för att utföra kabeldragningen i väggen. Bunta ihop anslutningskablarna för att förhindra att de trampas på före väggmontering. Förbered installationen av TV:n Se startguiden för installation av stativet. KD-75XG80 1 Markera installationsplatsen på väggen.

Använd maskeringstejp etc. (medföljer ej) för att markera TV: ns läge nära bas- eller basadaptern. Se följande tabell. Skärmens mittpunkt Maskeringstejp (1 000) (300) Enhet: mm Modellnamn Längd för varje markering Avstånd till skärmens mittpunkt KD-75XG80

2 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna genom att hänvisa till ”Medföljer SU-WL450” i ”Kontrollera delarna” på sidan 5. Obs!

Fäst monteringsdetaljerna ordentligt med skruvar. Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}. Glöm inte att spara använda eller oanvända delar på en säker plats för framtida användning. Spara denna bruksanvisning för framtida användning.− 10 (SE) − KD-65XG81 / 65XG80 1 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna genom att hänvisa till ”Medföljer SU-WL450” i ”Kontrollera delarna” på sidan 5. Obs!

Fäst monteringsdetaljerna ordentligt med skruvar. Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}. Glöm inte att spara använda eller oanvända delar på en säker plats för framtida användning. Spara denna bruksanvisning för framtida användning. Standardmontering (2-a) Rem Distans (60 mm) Skruv (+PSW 6 x 50) Block Skruv (+PSW 6 x 20) Väggnära montering (2-b) Obs!

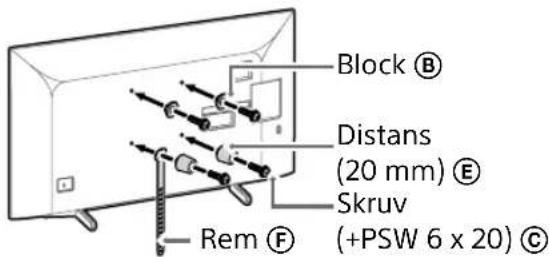

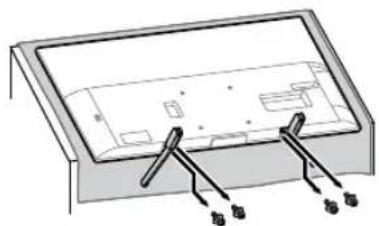

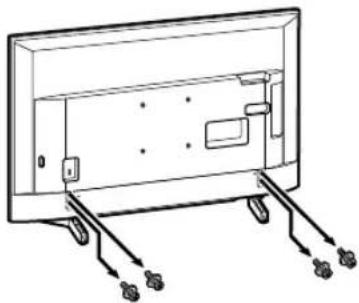

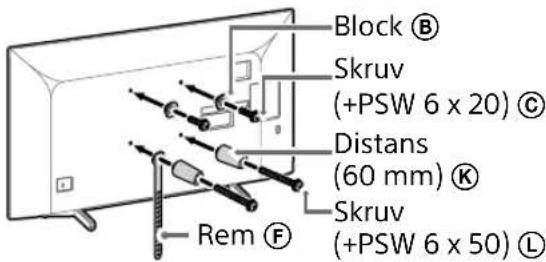

Vissa av terminalerna på baksidan av TV:n kan inte användas vid detta monteringssätt. Rem Distans (20 mm) Block Skruv (+PSW 6 x 20) 4 Ta loss bordsstativet från TV:n.

Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n.

Upprepa föregående steg och avlägsna den andra sidan av bordsstativet. Obs!

Tre eller fler personer krävs för att ta loss bordsstativet. Var försiktig så att ni inte tar i med för hård kraft medan ni tar loss bordsstativet från TV:n eftersom det kan orsaka att TV:n faller och resultera i personskada eller fysisk skada på TV:n. Var försiktiga vid hantering av bordsstativet för att undvika skada på TV:n. Var försiktig när du lyfter TV:n när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador. Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på.− 11 (SE) −

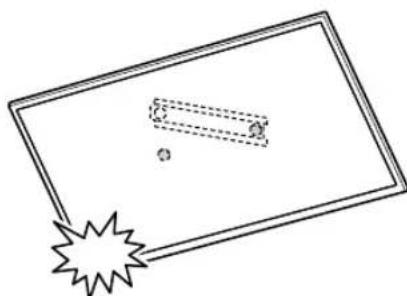

Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på. KD-55XG81 / 55XG80 1 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna genom att hänvisa till ”Medföljer SU-WL450” i ”Kontrollera delarna” på sidan 5. Obs!

Fäst monteringsdetaljerna ordentligt med skruvar. Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}. Glöm inte att spara använda eller oanvända delar på en säker plats för framtida användning. Spara denna bruksanvisning för framtida användning. Standardmontering (2-a) Rem Distans (60 mm) Skruv (+PSW 6 x 50) Block Skruv (+PSW 6 x 20) Väggnära montering (2-b) Obs!

Vissa av terminalerna på baksidan av TV:n kan inte användas vid detta monteringssätt. Rem Distans (20 mm) Block Skruv (+PSW 6 x 20) 2 Anslut nödvändiga kablar till TV:n. Se till så att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se referensguiden som följde med TV:n. Obs!

Anlita en behörig montör för att utföra kabeldragningen i väggen. Bunta ihop anslutningskablarna för att förhindra att de trampas på före väggmontering. 3 Ta loss bordsstativet från TV:n.

Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n.

Upprepa föregående steg och avlägsna den andra sidan av bordsstativet. Obs!

Tre eller fler personer krävs för att ta loss bordsstativet. Var försiktig så att ni inte tar i med för hård kraft medan ni tar loss bordsstativet från TV:n eftersom det kan orsaka att TV:n faller och resultera i personskada eller fysisk skada på TV:n. Var försiktiga vid hantering av bordsstativet för att undvika skada på TV:n. Var försiktig när du lyfter TV:n när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador.− 12 (SE) − 2 Anslut nödvändiga kablar till TV:n. Se till så att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se referensguiden som följde med TV:n. Obs!

Anlita en behörig montör för att utföra kabeldragningen i väggen. Bunta ihop anslutningskablarna för att förhindra att de trampas på före väggmontering. 3 Ta loss bordsstativet från TV:n. Obs!

Var försiktig när du lyfter TV:n när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador. Var försiktig när du tar bort bordsstativ från TV:n för att hindra den från att ramla och skada ytan som TV:n sitter på. KD-49XG81 / 49XG80 / 43XG81 / 43XG80 1 Ta loss bordsstativet från TV:n. Obs!

Se till att placera TV på den plats där du lagt en mjuk duk för att förhindra att skärmytan skadas. När du monterar väggfästet ska du inte använda de skruvar som togs bort från bordsstativet. Se till att förvara det borttagna bordsstativet och dess skruvar på en säker plats, där de är oåtkomliga för barn. Du behöver dem om du vill ställa TV:n på ett bord i framtiden. Det går inte att köpa bordsstativet separat.VARNING Kontrollera att TV:n är i vertikalt läge innan du startar den. TV-apparaten får inte startas med LCD-panelen vänd nedåt för att undvika ojämn bilduniformitet. Om TV:ns yta utsätts för tryck eller stötar kan TV:n gå sönder eller skadas. Placera TV:n med skärmen nedåt på en stabil och plan yta med bordsstativet hängande över kanten på ytan. Om TV:n placeras med skärmen nedåt med bordsstativets bas på samma plana yta blir arbetsförhållandet instabilt och detta kan skada TV:n. När du tar loss bordsstativet från TV:n ska du hålla stadigt i bordsstativet med båda händerna. 2 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna genom att hänvisa till ”Medföljer SU-WL450” i ”Kontrollera delarna” på sidan 5. Obs!

Fäst monteringsdetaljerna ordentligt med skruvar. Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}. Glöm inte att spara använda eller oanvända delar på en säker plats för framtida användning. Spara denna bruksanvisning för framtida användning. Standardmontering (2-a) Rem Distans (60 mm) Skruv (+PSW 6 x 50) Block Skruv (+PSW 6 x 20) Mjuk duk− 13 (SE) −

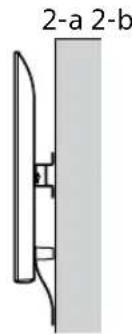

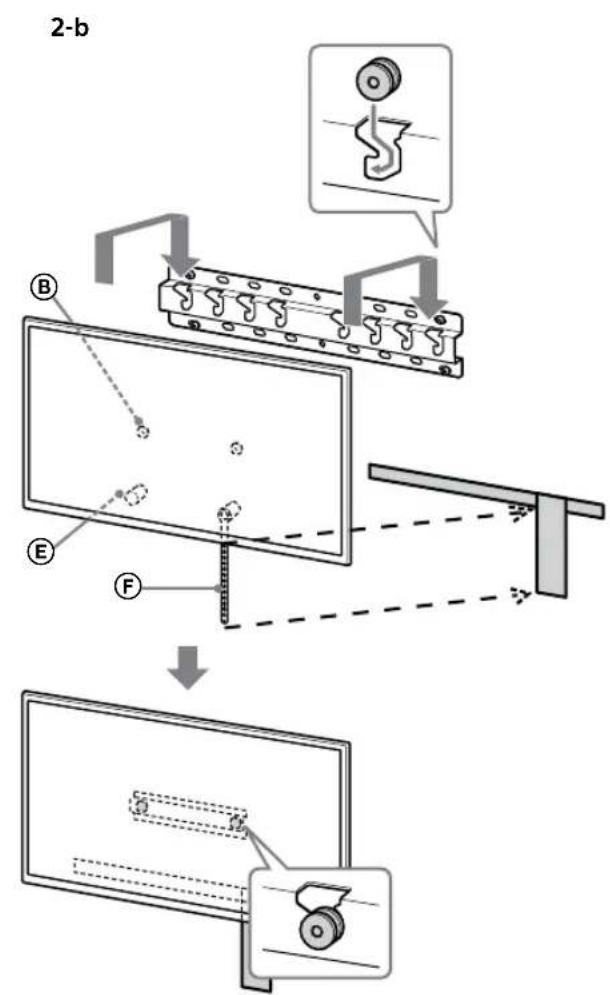

Väggnära montering (2-b) Obs!

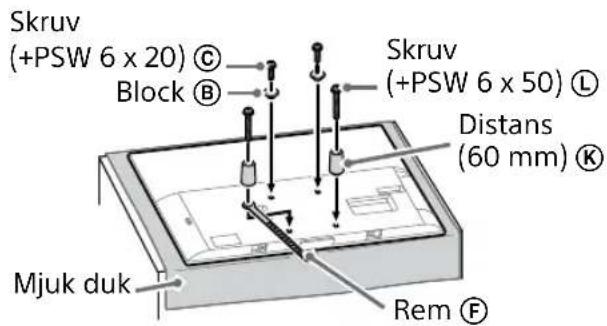

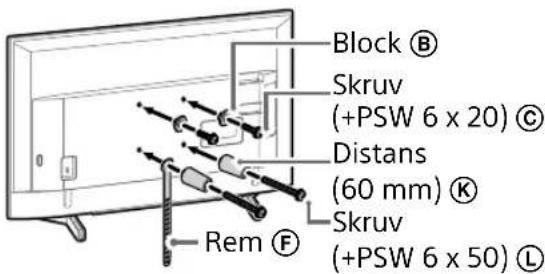

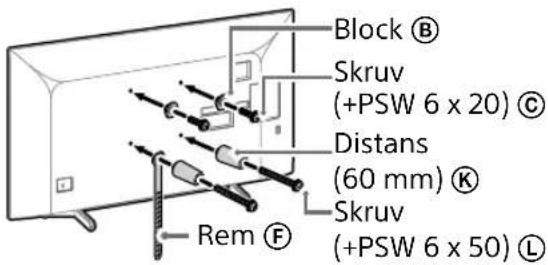

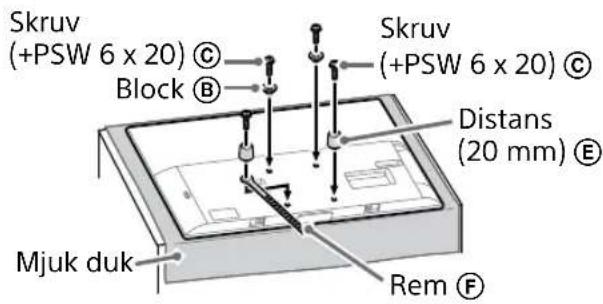

Vissa av terminalerna på baksidan av TV:n kan inte användas vid detta monteringssätt. Rem Distans (20 mm) Block Skruv (+PSW 6 x 20) Mjuk duk Skruv (+PSW 6 x 20) 3 Anslut nödvändiga kablar till TV:n. Se till så att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se referensguiden som följde med TV:n. Obs!

Anlita en behörig montör för att utföra kabeldragningen i väggen. Bunta ihop anslutningskablarna för att förhindra att de trampas på före väggmontering.− 14 (SE) − Montera TV:n på väggen KD-75XG80 1 Lyft TV:n.

Information om var blocken ska hänga på basen eller basadaptern finns i tabellen under steg 3 i avsnittet ”Välja installationsplats” på sidan 7.

Se till att baksidan av TV: n berör basen- eller basadaptern när du håller TV: n. Obs!

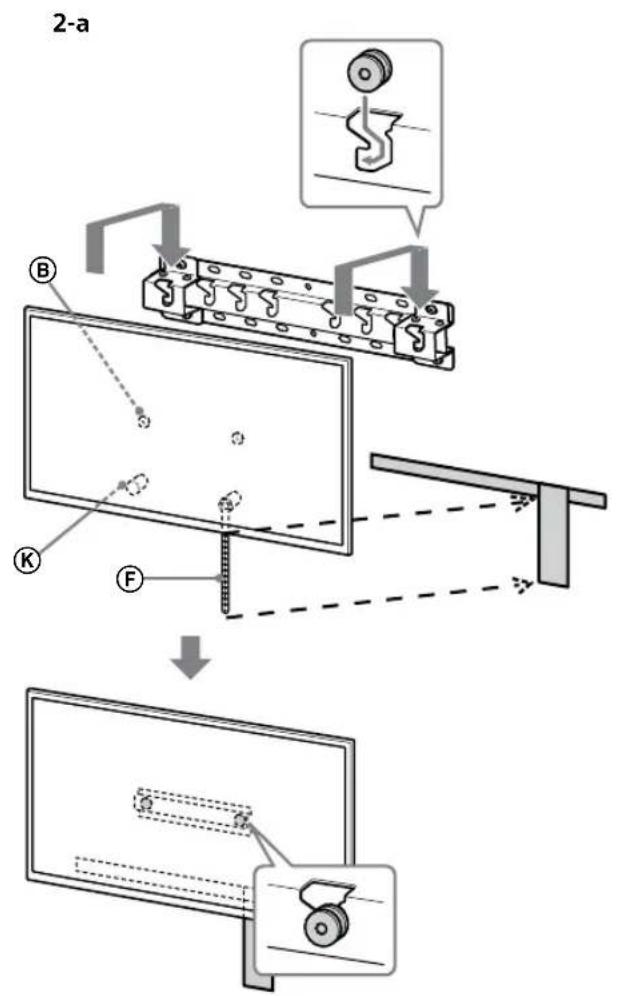

Håll TV:n säkert med båda händerna och tillse att remmen och basen på TV:n justeras till maskeringstejpen. Bär TV:n med tre personer och personen framför TV:n guidar de andra för att justera läget. Ta stor omsorg när du installerar TV: N på väggen särskilt för den person som stöder TV underifrån, TV-apparaten kan välta och orsaka allvarliga personskador eller t.o.m. döden.

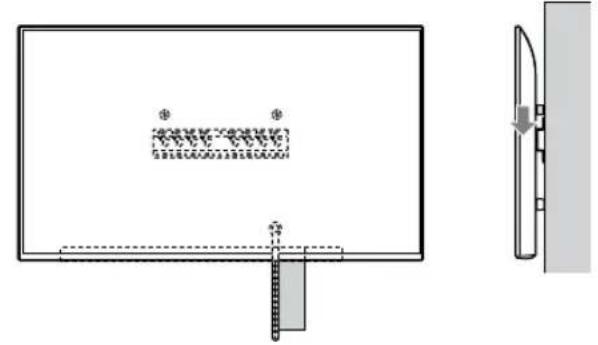

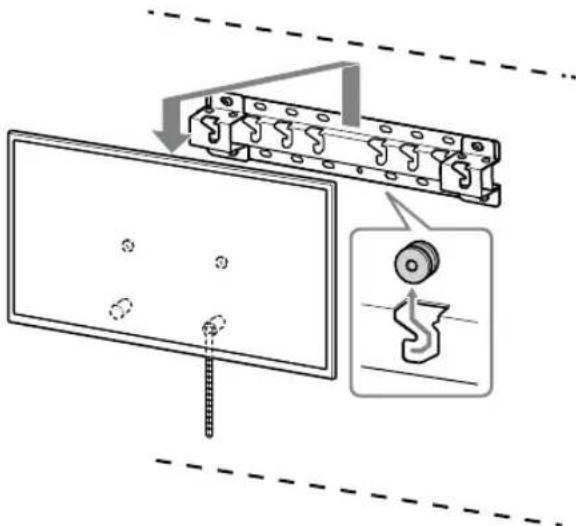

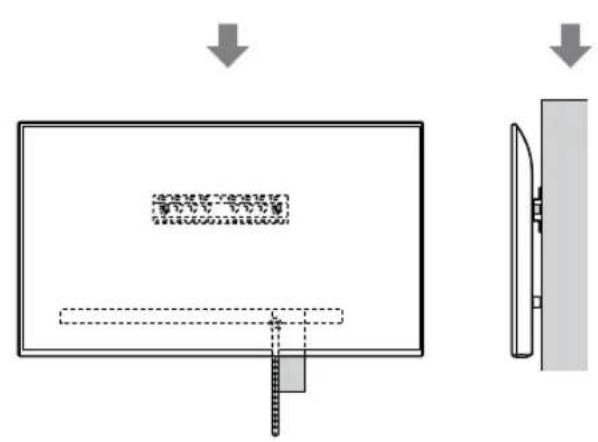

Försiktigt låt TV:n glida ner och häng block fästa till baksidan på TV:n till basen eller basadaptern, och tillse att formen på hålen bekräftas.

När TV:n har monterats på väggen ska man kontrollera att blocken är ordentligt fästa i basen eller basadaptern.

Frigör båda händerna sakta för att säkerställa att TV:n inte faller ner.

Efter montering av TV:n på väggen, ta bort maskeringstejpen mm. från väggen.− 15 (SE) −

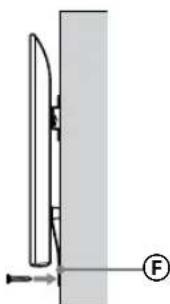

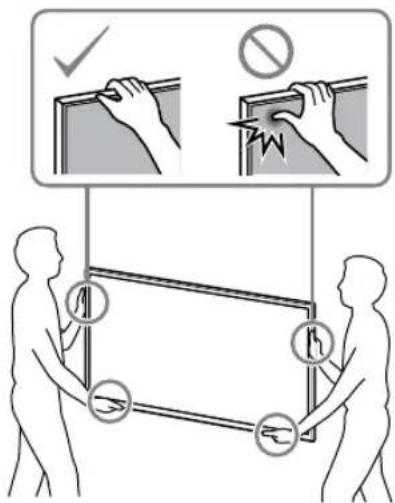

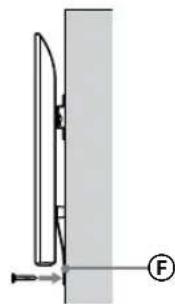

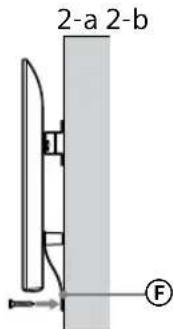

− 16 (SE) − VARNING Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) håller TV:n när den bärs. 3 Förhindra att TV:ns nedre del flyttar sig.

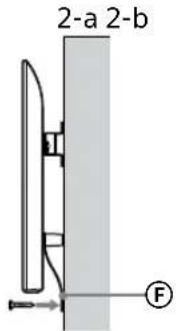

Spänn åt remmen och fäst den ordentligt i väggen. 2-a 2-b

Använd en skruv på 5 mm i diameter eller liknande (medföljer ej). Obs!

Försök dra TV:ns nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen måste dras åt ytterligare. KD-65XG81 / 65XG80 / 55XG81 / 55XG80 / 49XG81 / 49XG80 / 43XG81 / 43XG80 1 Lyft TV:n.

Information om var blocken ska hänga på basen eller basadaptern finns i tabellen under steg 3 i avsnittet ”Välja installationsplats” på sidan 7.

Se till att baksidan av TV: n berör basen- eller basadaptern när du håller TV: n.

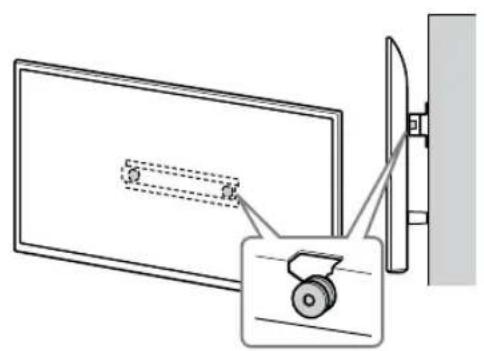

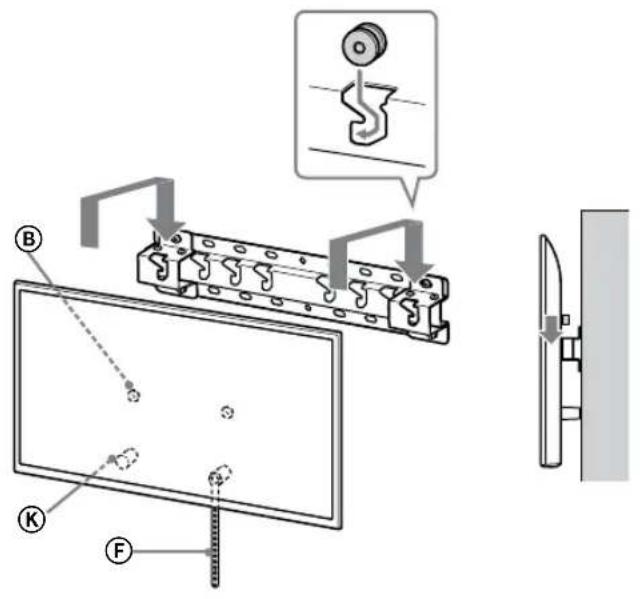

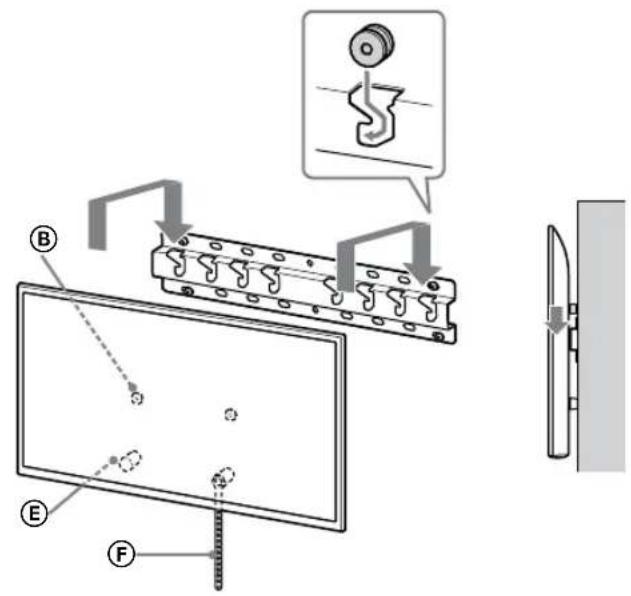

Håll TV:n säkert med båda händerna. 2 Montera TV:n på basen eller basadaptern.

Försiktigt låt TV:n glida ner och häng block fästa till baksidan på TV:n till basen eller basadaptern, och tillse att formen på hålen bekräftas.

När TV:n har monterats på väggen ska man kontrollera att blocken är ordentligt fästa i basen eller basadaptern.

Frigör båda händerna sakta för att säkerställa att TV:n inte faller ner.− 17 (SE) −

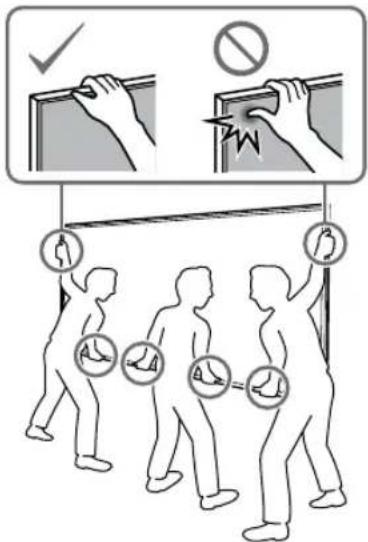

Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) håller TV:n när den bärs. 3 Förhindra att TV:ns nedre del flyttar sig.

Spänn åt remmen och fäst den ordentligt i väggen. 2-a 2-b

Använd en skruv på 5 mm i diameter eller liknande (medföljer ej). Obs!

Försök dra TV:ns nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen måste dras åt ytterligare.− 19 (SE) −

Kontrollera att installationen har slutförts Kontrollera följande punkter.

Sladden och kabeln inte har vridits eller kommit i kläm.

Remmen är åtdragen och inte hänger slappt. VARNING

Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts. Övrig information Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning. VARNING

Var noga med att två eller flera personer (tre eller fler personer för 75 tum och över TV-apparater) håller TV:n när den tas bort. Specifikationer
