NÁVOD K OBSLUZE KD65XG8096 SONY

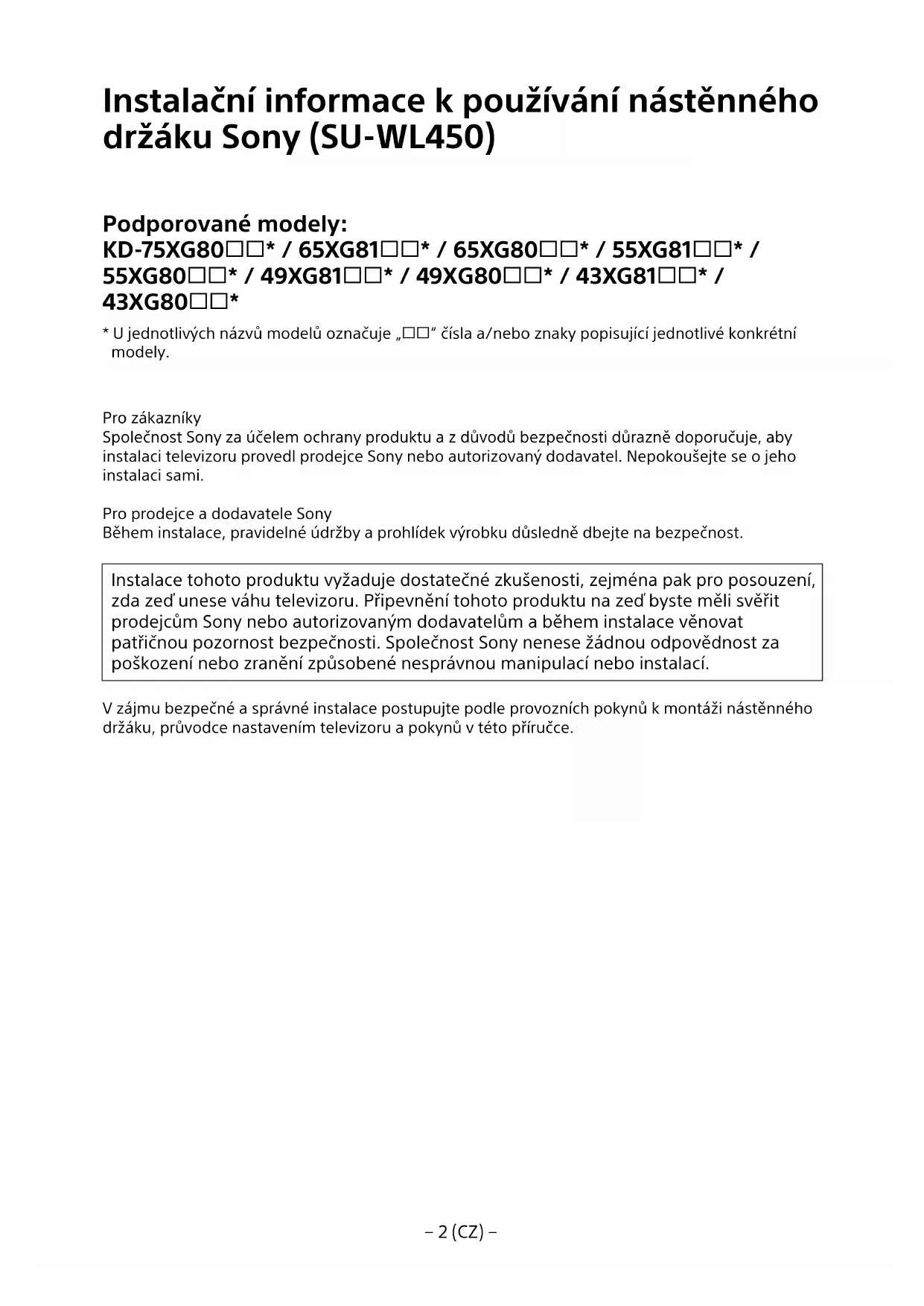

Instalační informace

• U jednotlivých názvů modelů označuje „“ čísla a/nebo znaky popisující jednotlivé konkrétní modely. Pro zákazníky Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami. Pro prodejce a dodavatele Sony Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost. Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací. V zájmu bezpečné a správné instalace postupujte podle provozních pokynů k montáži nástěnného držáku, průvodce nastavením televizoru a pokynů v této příručce.− 3 (CZ) −

Bezpečnostní opatření Děkujeme, že jste si zakoupili tento produkt. Informace pro zákazníky Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Proto montáž tohoto produktu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během montáže dodržujte uvedená bezpečnostní opatření. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením, nesprávnou montáží nebo montáží jiného než uvedeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena. Informace pro prodejce společnosti Sony Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si pročtěte tento návod kpoužití, abyste montáž mohli provést vsouladu sbezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením nebo nesprávnou montáží. Po provedení montáže tento návod vraťte zákazníkovi. Tento návod kpoužití popisuje správnou manipulaci sproduktem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Tento návod si důkladně pročtěte a používejte produkt správným způsobem. Tento návod uschovejte pro budoucí použití. Produkty od společnosti Sony jsou navrženy sohledem na bezpečnost. Pokud nebudete produkt používat správně, může dojít kvážnému zranění ohněm, elektrickému šoku nebo vdůsledku převrácení nebo pádu produktu. Aby ktakovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření. UPOZORNĚNÍ Určené produkty Tato konzola pro montáž na zeď je určena kpoužití surčenými televizory. V příslušných Referenčních příručkách k televizorům najdete informace o tom, se kterými televizory je možné nástěnný držák používat. Informace pro zákazníky VAROVÁNÍ Pokud nebudete dodržovat následující bezpečnostní opatření, může dojít kvážným zraněním nebo smrti vdůsledku požáru, úrazu elektrickým proudem nebo pádu produktu. Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem pobývat vblízkosti produktu. Pokud konzolu pro montáž na zeď nebo televizor nenamontujete správně, může dojít knásledujícím nehodám. Montáž svěřte licencovaným dodavatelům.

Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.

Pokud zeď, na kterou chcete konzolu namontovat, není stabilní, rovná a kolmá kpodlaze, jednotka může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru. (Informace o hmotnosti najdete v Referenční příručce k televizoru.)

Pokud není montáž konzoly na zeď dostatečně pevná, jednotka může spadnout a způsobit zranění nebo poškození majetku. Přenos nebo demontáž televizoru svěřte licencovaným dodavatelům. Pokud přenos nebo demontáž televizoru provádí jiné osoby než licencovaní dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Přenášení nebo demontáž televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více). Po montáži televizoru nevytahujte šrouby atd. Vopačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku. Součásti konzoly pro montáž na zeď nijak neupravujte. Vopačném případě by mohla konzola spadnout a způsobit zranění nebo poškození majetku. Na konzolu nemontujte žádná jiná než určená zařízení. Tato konzola pro montáž na zeď je určena kpoužití pouze surčenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku. Zabraňte tomu, aby na konzolu působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/ dolů. Vopačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku. O televizor se neopírejte ani se na něj nezavěšujte. O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění. UPOZORNĚNÍ Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku. Během čištění nebo provádění údržby na produkt nevyvíjejte nadměrnou sílu. Na horní část televizoru nevyvíjejte sílu. Vopačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku. Bezpečnostní opatření

Pokud používáte televizor namontovaný na konzole na zeď dlouhou dobu, barva stěny za nebo nad televizorem se může změnit nebo může dojít kodlepení tapety, vzávislosti na materiálu stěny.

Pokud po montáži na zeď konzolu odstraníte, zůstanou po ní díry na šrouby.

Konzolu pro montáž na zeď nepoužívejte na místech, na která působí mechanické otřesy.− 4 (CZ) − Montáž konzoly na zeď Informace pro prodejce společnosti Sony VAROVÁNÍ Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Pročtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti. Konzolu na zeď nemontujte na plochy stěn, na kterých rohy nebo boky televizoru přečnívají ze stěny. Konzolu na zeď nemontujte na plochy stěn, například sloupy, na kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku. Televizor nemontujte nad ani pod klimatizaci. Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu zklimatizace, může dojít kpožáru, úrazu elektrickým proudem nebo poruše televizoru. Konzolu na zeď bezpečně namontujte podle následujících pokynů vtomto návodu kpoužití. Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, konzola může spadnout a způsobit zranění nebo poškození majetku. Používejte šrouby vhodné pro materiál stěny a jednotku bezpečně upevněte pomocí nejméně čtyř šroubů oprůměru 8mm (nebo ekvivalentní). Používejte pouze dodané šrouby a další součásti podle pokynů uvedených vtomto návodu kpoužití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru. Konzolu sestavte správně dle pokynů vysvětlených vtomto návodu kpoužití. Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor může spadnout a způsobí zranění osob nebo poškození televizoru. Šrouby pevně utáhněte vurčené poloze. Vopačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru. Během montáže dávejte pozor, aby nedošlo knárazu televizoru. Pokud je televizor vystaven nárazům, může dojít kjeho pádu nebo rozlomení. Vdůsledku toho by pak mohlo dojít ke zranění. Televizor namontujte na stěnu, která je kolmá a rovná. Vopačném případě by mohl televizor spadnout a způsobit zranění. Po řádné montáži televizoru řádně zajistěte kabely. Pokud se do kabelů zamotají osoby nebo jiné předměty, může dojít ke zranění nebo poškození televizoru. Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu. Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi jednotku a stěnu nebo pokud dojde kjejich násilnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. Vdůsledku toho může dojít kpožáru nebo úrazu elektrickým proudem. Šrouby nutné kmontáži konzoly na zeď nejsou součástí balení. Při montáži konzoly na zeď používejte vhodné šrouby pro materiál stěny.− 5 (CZ) −

Montáž televizoru na zeď Montážní postupy se ujednotlivých televizorů liší. K instalaci televizoru na zeď použijte nástěnný držák SU-WL450. Poznámka

Pokud je k televizoru připojen stolní stojan, nejprve stolní stojan odpojte. Nahlédněte do dokumentu Průvodce nastavením a proveďte kroky pro připojení stolního stojanu v obráceném pořadí. Při připojování částí příslušenství nástěnného držáku nebo při odstraňování stolního stojanu od televizoru položte televizor obrazovkou dolů na rovnou a stabilní pracovní plochu pokrytou silnou a měkkou látkou, aby nemohlo dojít k poškození povrchu LCD obrazovky. Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí. Příprava na montáž

Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru.

Před zahájením sestavení si přichystejte křížový šroubovák pro určené šrouby.

Zkontrolujte montážní polohu televizoru.

Připravte si nejméně čtyři šrouby o průměru 8mm a jeden šroub oprůměru 5mm nebo ekvivalentní (nejsou součástí balení). Vyberte šrouby vhodné pro materiál stěny. Kontrola součástí Dodáno s modelem SU-WL450

Zkontrolujte, že žádná součást nechybí. Základna (20) (1) Kladka (2) Křížový šroub 6x20 (4)

• Křížový šroub 4x20 s průchodkou (2) Rozpěrka (20) (2) Pás (1) Průchodka (20) (M4) (2) Křížový šroub 4x20 (2) Adaptér základny (2) Křížový šroub 4x10 (8) Rozpěrka (60) (2) Křížový šroub 6x50 (2) Průchodka (M4) (2) Křížový šroub 4x50 (2) Obsah Příprava na montáž p. 5
• Kontrola součástí p. 5
• Určení místa montáže p. 6
• Montáž základny na zeď p. 8
• Příprava na montáž televizoru p. 9
• KD-75XG80 p. 9
• KD-65XG81 / 65XG80 p. 10
• KD-55XG81 / 55XG80 p. 11
• KD-49XG81 / 49XG80 / 43XG81 / 43XG80 p. 12
• Montáž televizoru na zeď p. 14
• KD-75XG80 p. 14
• KD-65XG81 / 65XG80 / 55XG81 / 55XG80 / 49XG81 / 49XG80 / 43XG81 / 43XG80 p. 16
• Potvrzení dokončení montáže p. 19
• Další informace p. 19

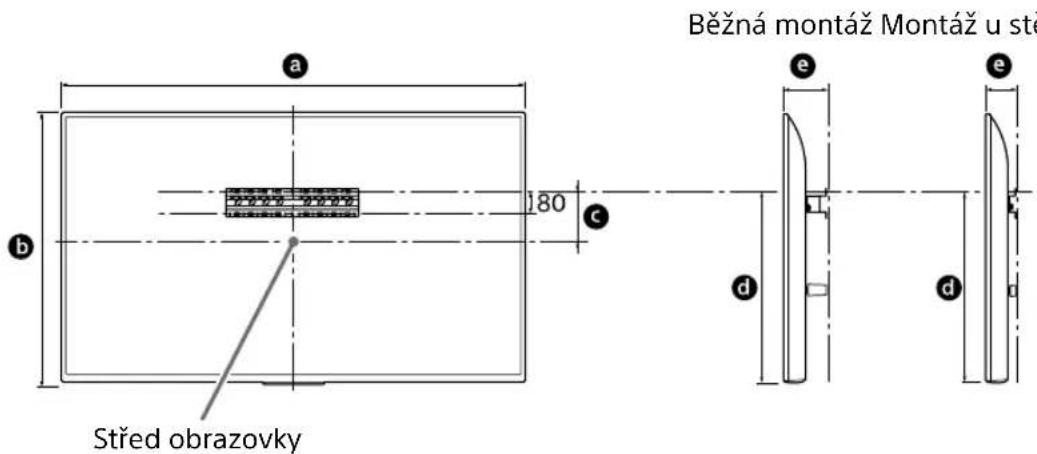

• Technické údaje − 6 (CZ) − Určení místa montáže 1 Rozhodněte se, kam chcete konzolu upevnit. Ujistěte se, že je na zdi na televizor dostatek prostoru a že zeď unese alespoň čtyřnásobek hmotnosti televizoru. Informace o montáži televizoru na zeď naleznete v následující tabulce. Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru. Střed obrazovky Běžná montáž Montáž u stěny Jednotka: mm Název modelu Rozměry obrazovky Rozměr ve středu obrazovky Délka pro montáž Běžná montáž Montáž u stěny KD-75XG80 p. 19

• Umístění držáku pod středem obrazovky.PoznámkaHodnoty v tabulce se v závislosti na instalaci mohou mírně lišit.Když televizor namontujete na zeď, bude se horní strana televizoru mírně naklánět vpřed.− 7 (CZ) −

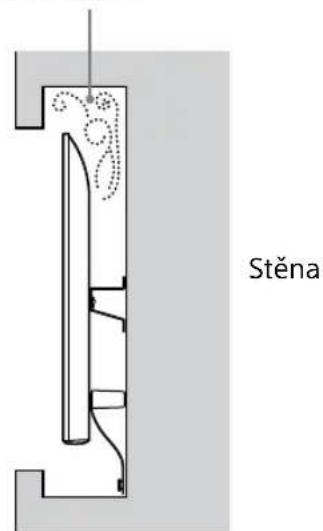

Mezi televizorem a stropem a vyčnívajícími částmi stěny ponechejte dostatečný prostor, jak je znázorněno níže. Jednotka: mm

Abyste zajistili řádnou ventilaci a zabránili hromadění nečistot nebo prachu:ˋ Nepokládejte televizor naplocho, neinstalujte ho vzhůru nohama, obrazovkou ke stěně ani na bok.ˋ Neumisťujte televizor na polici, koberec, postel ani do skříně.ˋ Nezakrývejte televizor látkou, například záclonami, ani takovými předměty, jako jsou noviny apod.ˋ Neinstalujte televizor, jak je znázorněno níže. Cirkulace vzduchu je blokována. Stěna Poznámka

Pokud máte vplánu kabely vést ve stěně, před začátkem montáže vyvrtejte ve zdi otvor pro kabely. Aby nedošlo ke skřípnutí kabelů, připravte otvor ve zdi mimo obvod základny (20) , adaptér základny a rozpěrky (20) , rozpěrky (60) . 2 Zvolte styl montáže na zeď. Vzdálenost zadní části televizoru od stěny můžete zvolit z následujících možností. 2-a Běžná montáž 2-b Montáž u stěny Viz tabulku kroku 1. VAROVÁNÍ

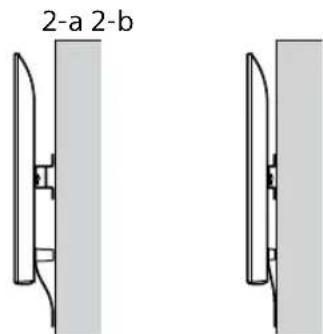

Když zvolíte možnost 2-b, bude přístup k zadním konektorům omezený. 2-a 2-b 3 Viz tabulku níže, ve které najdete informace o místech připevnění adaptéru základny. Pokud zvolíte možnost 2-b, tento krok přeskočte. Název modelu Umístění háku KD-75XG80 KD-65XG81 KD-65XG80

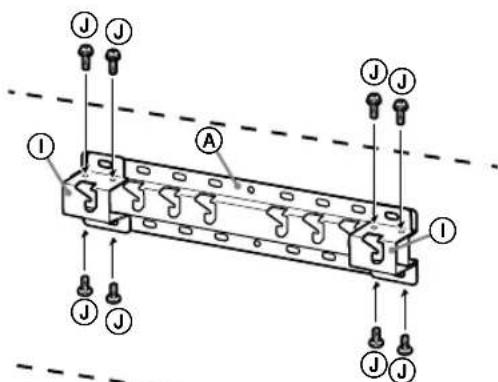

c− 8 (CZ) − Když je zvolena možnost 2-a, připevněte adaptér základny pomocí šroubu (PSW 4x10) k základně (20) .

4 Určete umístění šroubů pro montáž základny (20) . Informace najdete vtechnických údajích na straně 19. Když zvolíte možnost 2-a, použijte prosím umístění otvorů adaptéru základny . VAROVÁNÍ Stěna, na které bude televizor namontován, by měl unést hmotnost alespoň čtyřnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referenční příručce k televizoru.). Určete sílu stěny, na kterou bude televizor upevněn. Vpřípadě potřeby stěnu dostatečně zpevněte. Montáž základny na zeď

Připravte si nejméně čtyři šrouby o průměru 8mm nebo ekvivalentní (nejsou součástí balení).

Umístěte čtyři šrouby do otvorů adaptéru základny a do základny (20) (pouze 2-a).

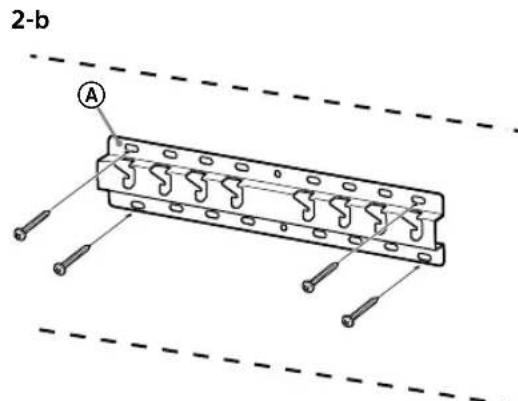

Namontujte základnu (20) na zeď vodorovně. 2-a

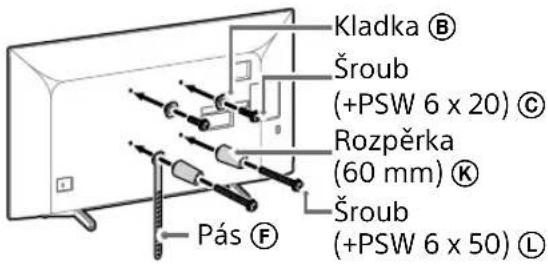

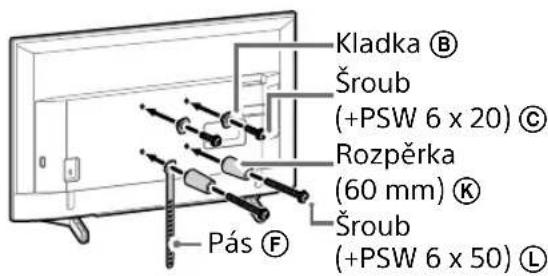

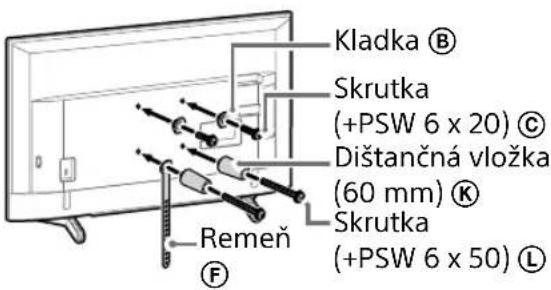

Běžná montáž (2-a) Pás Rozpěrka (60 mm) Šroub (+PSW 6 x 50) Kladka Šroub (+PSW 6 x 20) Montáž u stěny (2-b) Poznámka Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru. Pás Šroub (+PSW 6 x 20) Kladka Rozpěrka (20 mm) 3 Zapojte příslušné kabely ktelevizoru. Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem. Poznámka Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli. Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu. Příprava na montáž televizoru Instalaci na stojan proveďte podle průvodce nastavením. KD-75XG80 1 Vyznačte místo instalace na stěně.

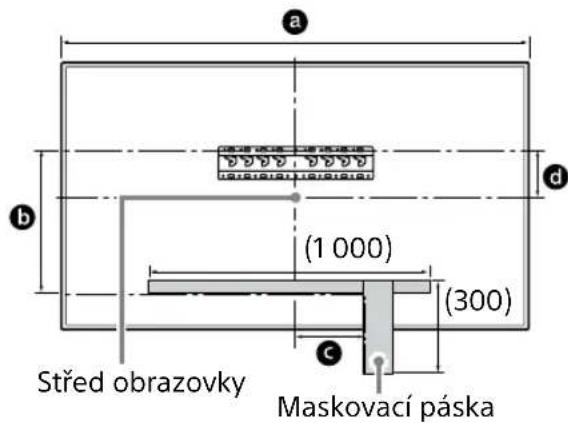

Použijte maskovací pásku atd. (není součástí dodávky) pro vyznačení umístění televizoru v blízkosti základny nebo adaptéru základny. Viz následující tabulka. Střed obrazovky Maskovací páska (1 000) (300) Jednotka: mm Název modelu Délka pro vyznačení Rozměr ve středu obrazovky KD-75XG80

2 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5. Poznámka Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}. Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.− 10 (CZ) − KD-65XG81 / 65XG80 1 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5. Poznámka Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}. Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití. Běžná montáž (2-a) Pás Rozpěrka (60 mm) Šroub (+PSW 6 x 50) Kladka Šroub (+PSW 6 x 20) Montáž u stěny (2-b) Poznámka Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru. Pás Rozpěrka (20 mm) Kladka Šroub (+PSW 6 x 20) 4 Odmontujte stolní stojan od televizoru.

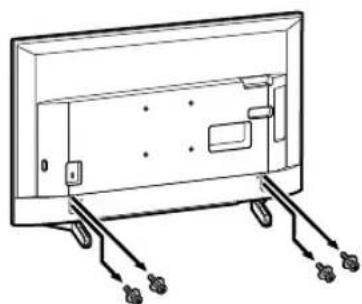

Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu. Poznámka Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí. Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru. Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru. Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.− 11 (CZ) −

Poznámka Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí. Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru. Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru. Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí. KD-55XG81 / 55XG80 1 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5. Poznámka Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}. Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití. Běžná montáž (2-a) Pás Rozpěrka (60 mm) Šroub (+PSW 6 x 50) Kladka Šroub (+PSW 6 x 20) 2 Zapojte příslušné kabely ktelevizoru. Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem. Poznámka Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli. Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu. 3 Odmontujte stolní stojan od televizoru.

Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

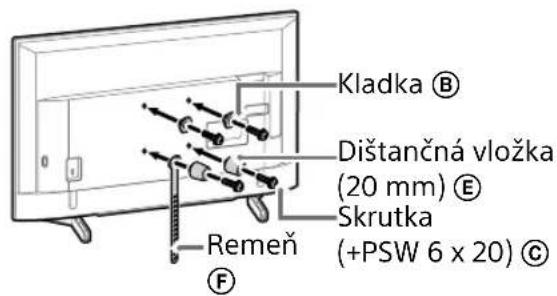

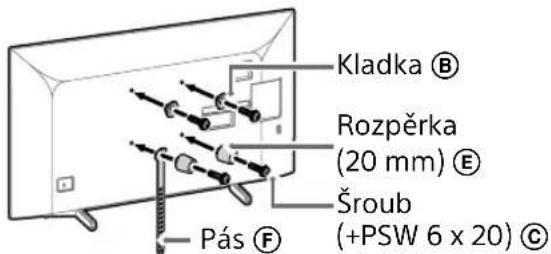

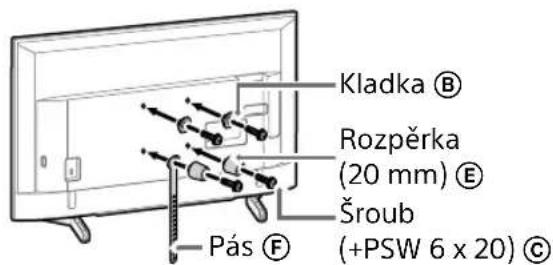

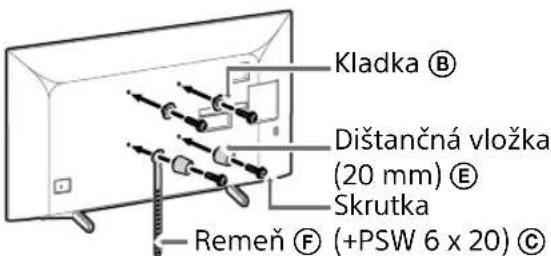

Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.− 12 (CZ) − Montáž u stěny (2-b) Poznámka Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru. Pás Rozpěrka (20 mm) Kladka Šroub (+PSW 6 x 20) 2 Zapojte příslušné kabely ktelevizoru. Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem. Poznámka Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli. Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu. 3 Odmontujte stolní stojan od televizoru. Poznámka Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí. KD-49XG81 / 49XG80 / 43XG81 / 43XG80 1 Odmontujte stolní stojan od televizoru. Poznámka Položte televizor na místo, na které před tím položíte měkkou látku tak, aby nemohlo dojít k poškození povrchu obrazovky. Při instalaci nástěnného držáku nepoužívejte šrouby vyšroubované ze stolního stojanu. Odmontovaný stolní stojan a jeho šrouby uschovejte na bezpečném místě mimo dosah dětí. Budete je potřebovat, pokud byste v budoucnosti chtěli umístit televizor na stůl. Stolní stojan nelze zakoupit samostatně.VAROVÁNÍ Před zapnutím televizoru se ujistěte, že se televizor nachází ve svislé poloze. Televizor nezapínejte s LCD obrazovkou směřující dolů, abyste zabránili vzniku nerovnoměrného obrazu. Pokud byste povrch televizoru vystavili tlaku nebo nárazu, mohlo by dojít k prasknutí nebo poškození televizoru. Položte televizor obrazovkou dolů na stabilní a rovný povrch tak, aby stolní stojan přečníval přes hranu tohoto povrchu. Pokud by byla obrazovka televizoru na stejné úrovni jako stolní stojan, došlo by ke vzniku nestabilních pracovních podmínek a k možnému poškození televizoru. Při odpojování stolního stojanu od televizoru držte stolní stojan pevně oběma rukama. 2 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5. Poznámka Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}. Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.− 13 (CZ) −

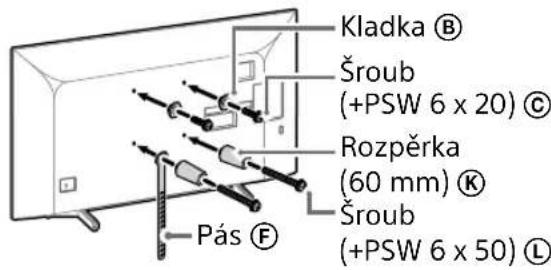

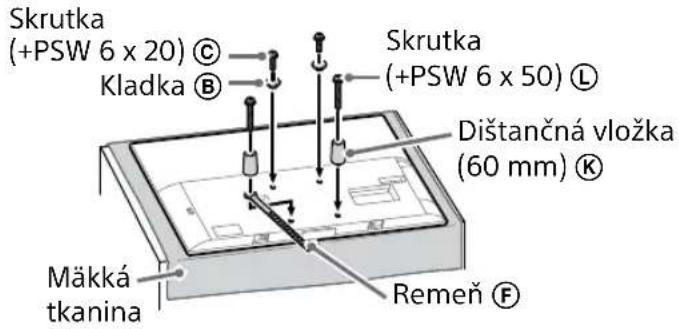

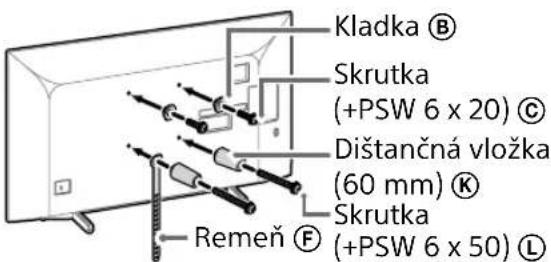

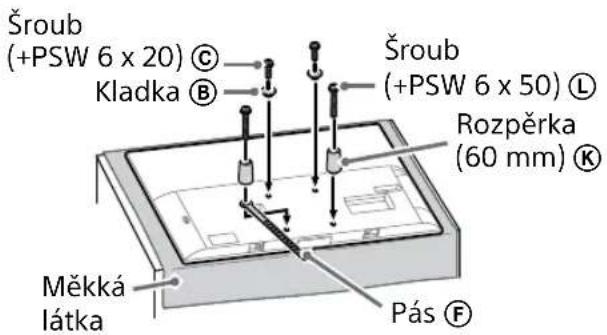

Běžná montáž (2-a) Pás Rozpěrka (60 mm) Šroub (+PSW 6 x 50) Kladka Šroub (+PSW 6 x 20) Měkká látka Montáž u stěny (2-b) Poznámka

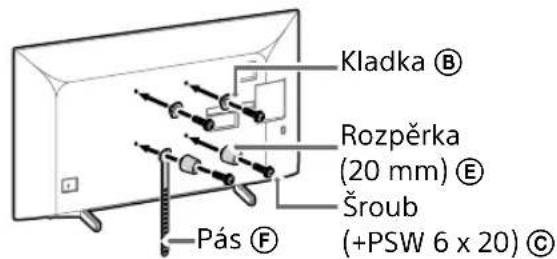

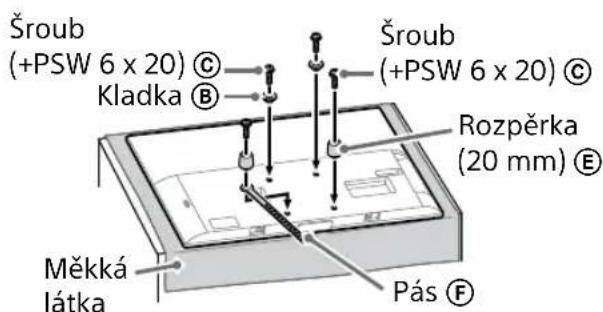

Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru. Pás Rozpěrka (20 mm) Kladka Šroub (+PSW 6 x 20) Měkká látka Šroub (+PSW 6 x 20) 3 Zapojte příslušné kabely ktelevizoru. Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem. Poznámka

Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli. Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.− 14 (CZ) − Montáž televizoru na zeď KD-75XG80 1 Zvedněte televizor.

Informace o umístění kladek pro zavěšení na základná nebo adaptér základny naleznete v tabulce, krok 3, v „Určení místa montáže” na stránce 7.

Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor. Poznámka Držte televizor bezpečně oběma rukama a ujistěte se, že pás a spodní část televizoru jsou zarovnány s maskovací páskou. Televizor by měli držet tři lidé a osoba, která stojí před televizorem, by měla ostatní navádět do správné pozice. Při instalaci televizoru na stěnu věnujte velkou pozornost zejména osobě, která televizor drží zespodu, protože může dojít k pádu televizoru a vážnému zranění nebo dokonce úmrtí.

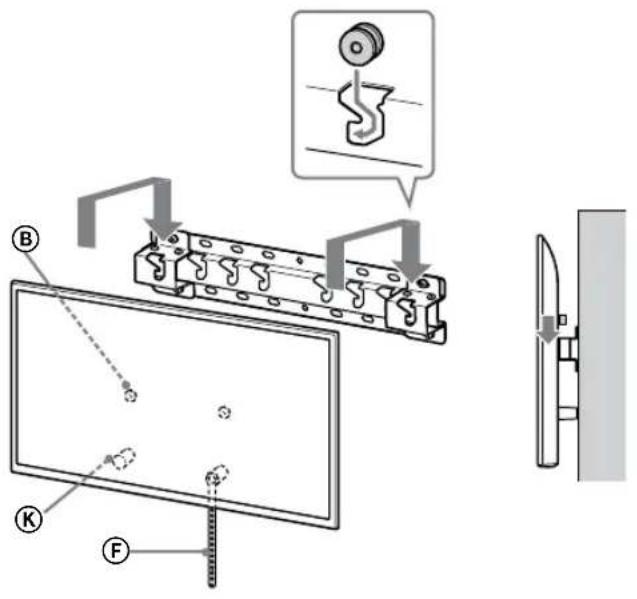

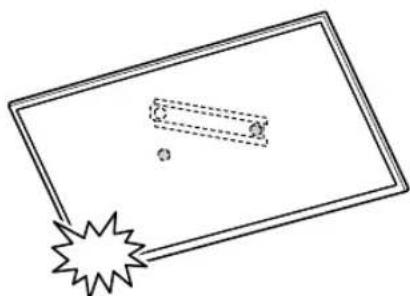

2 Instalujte televizor na základnu nebo adaptér základny.

Opatrně posuňte televizor dolů a zavěste kladky připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvorů.

Po montáži televizoru na zeď zkontrolujte, zda jsou kladky pevně zaklapnuty v základně nebo v adaptéru základny.

Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

Po instalaci televizoru na stěnu odstraňte maskovací pásku atd. ze zdi.− 15 (CZ) −

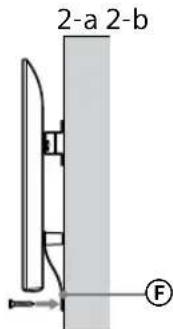

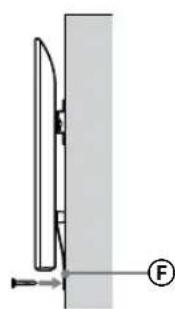

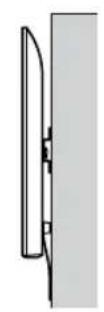

− 16 (CZ) − VAROVÁNÍ Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více). 3 Zajistěte, aby se dolní část televizoru neposunovala.

Uchopte kus pásu a pevně ho upevněte ke zdi. 2-a 2-b

Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení). Poznámka Zkuste opatrně zatáhnout za spodní stranu televizoru směrem ksobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás znovu pevně upevnit. KD-65XG81 / 65XG80 / 55XG81 / 55XG80 / 49XG81 / 49XG80 / 43XG81 / 43XG80 1 Zvedněte televizor.

Informace o umístění kladek pro zavěšení na základny nebo adaptér základny naleznete v tabulce, krok 3, v „Určení místa montáže” na stránce 7.

Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

Poznámka Držte televizor bezpečně oběma rukama. 2 Instalujte televizor na základnu nebo adaptér základny.

Opatrně posuňte televizor dolů a zavěste kladky připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvorů.

Po montáži televizoru na zeď zkontrolujte, zda jsou kladky pevně zaklapnuty v základně nebo v adaptéru základny.

Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.− 17 (CZ) −

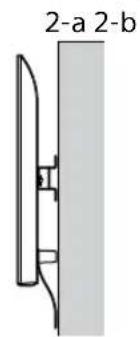

Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více). 3 Zajistěte, aby se dolní část televizoru neposunovala.

Uchopte kus pásu a pevně ho upevněte ke zdi. 2-a 2-b

Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení). Poznámka

Zkuste opatrně zatáhnout za spodní stranu televizoru směrem ksobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás znovu pevně upevnit.− 19 (CZ) −

Potvrzení dokončení montáže Zkontrolujte následující body.

Kladky jsou pevně zavěšeny na základně nebo na adaptéru základny.

Šňůry ani kabely nejsou zkrouceny ani skřípnuty.

Pás je pevný, nikoli uvolněný. VAROVÁNÍ

Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem vdůsledku zkratu. Zbezpečnostních důvodu je třeba dokončení montáže potvrdit. Další informace Při demontáži televizoru proveďte uvedený postup v obráceném sledu. VAROVÁNÍ

Odstraňování televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více). Technické údaje

h2h1 Rozměry: (přibl.) [mm] a : 400 b : 300 c : 200 d : 100 e : 80 f : 480 g : 100 h1 : 20 (případ 2-b) h2 : 60 (případ 2-a) Hmotnost (pouze základna): (přibl.) [kg] 0,8 Vzhled a technické údaje se mohou bez předchozího upozornění změnit.− 2 (SK) − Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450) Podporované modely: KD-75XG80* / 65XG81* / 65XG80* / 55XG81* / 55XG80* / 49XG81* / 49XG80* / 43XG81* / 43XG80*
