Tekniske specifikationer	LED 4K HDR-tv, 65 tommer, opløsning 3840 x 2160 pixels
Skærmteknologi	TRILUMINOS™ for rigere og mere naturlige farver
Billedfrekvens	100 Hz
Tilslutning	4 x HDMI, 3 x USB, indbygget Wi-Fi, Bluetooth
Lyd	2 x 10 W, Dolby Digital Plus, DTS
Mål (uden fod)	144,3 x 83,5 x 6,5 cm
Vægt (uden fod)	24,5 kg
Anvendelse	Ideel til at se film, serier og videospil i høj opløsning
Vedligeholdelse	Rengør skærmen med en blød klud, undgå aggressive kemikalier
Sikkerhed	Udsæt ikke for fugt, brug en passende holder for at undgå fald
Generelle oplysninger	Kompatibel med stemmeassistenter, softwareopdateringer via internettet

Ofte stillede spørgsmål - KD65XG8096 SONY

Hvorfor tænder min SONY KD65XG8096-tv ikke?

Kontroller, at strømkablet er korrekt tilsluttet, og at stikkontakten fungerer. Prøv også at holde tænd/sluk-knappen nede i et par sekunder.

Hvordan forbinder jeg mit SONY KD65XG8096-tv til internettet?

Gå til tv-ets indstillinger, vælg 'Netværk', og derefter 'Konfigurer netværk'. Vælg mellem Wi-Fi eller Ethernet-forbindelse, og følg instruktionerne på skærmen.

Hvordan justerer jeg billedet på mit SONY KD65XG8096-tv?

Gå til indstillingsmenuen, vælg 'Skærm', og derefter 'Billedindstillinger'. Du kan justere lysstyrke, kontrast, farve og andre muligheder.

Mit SONY KD65XG8096-tv finder ikke tv-kanaler, hvad skal jeg gøre?

Sørg for, at antennen eller kablet er korrekt tilsluttet. Gå derefter til 'Indstillinger', vælg 'Kanaler', og derefter 'Automatisk kanalsøgning'.

Hvordan bruger jeg apps på mit SONY KD65XG8096-tv?

Tryk på 'Home'-knappen på fjernbetjeningen for at få adgang til hovedmenuen. Vælg 'Apps' for at se og starte dine foretrukne apps.

Hvorfor er lyden på mit SONY KD65XG8096-tv ude af sync med billedet?

Kontroller lydindstillingerne, og sørg for, at lydudgangstilstanden er korrekt konfigureret. Du kan også prøve at genstarte tv'et.

Hvordan opdaterer jeg softwaren på mit SONY KD65XG8096-tv?

Gå til 'Indstillinger', vælg 'Om', og derefter 'Systemopdatering'. Følg instruktionerne for at downloade og installere den nyeste opdatering.

Hvordan nulstiller jeg mit SONY KD65XG8096-tv til fabriksindstillingerne?

Gå til 'Indstillinger', vælg 'Lagring og nulstilling', og derefter 'Nulstil til fabriksindstillinger'. Bemærk, at dette sletter alle dine data.

Hvordan justerer jeg lydstyrken på mit SONY KD65XG8096-tv?

Brug lydstyrkeknapperne på fjernbetjeningen til at skrue op eller ned for lyden. Du kan også gå til lydindstillingerne for flere muligheder.

BRUGSANVISNING KD65XG8096 SONY

Montera TV:n på vagggen

Installansanvisingarna skiljer sig at beroende pa vilken TV du anvander.

Se referensguiden som foljde med TV:n.

Obs!

Montera TV:n på vagggen

KD-75XG80□□

1 Lyft TV:n.

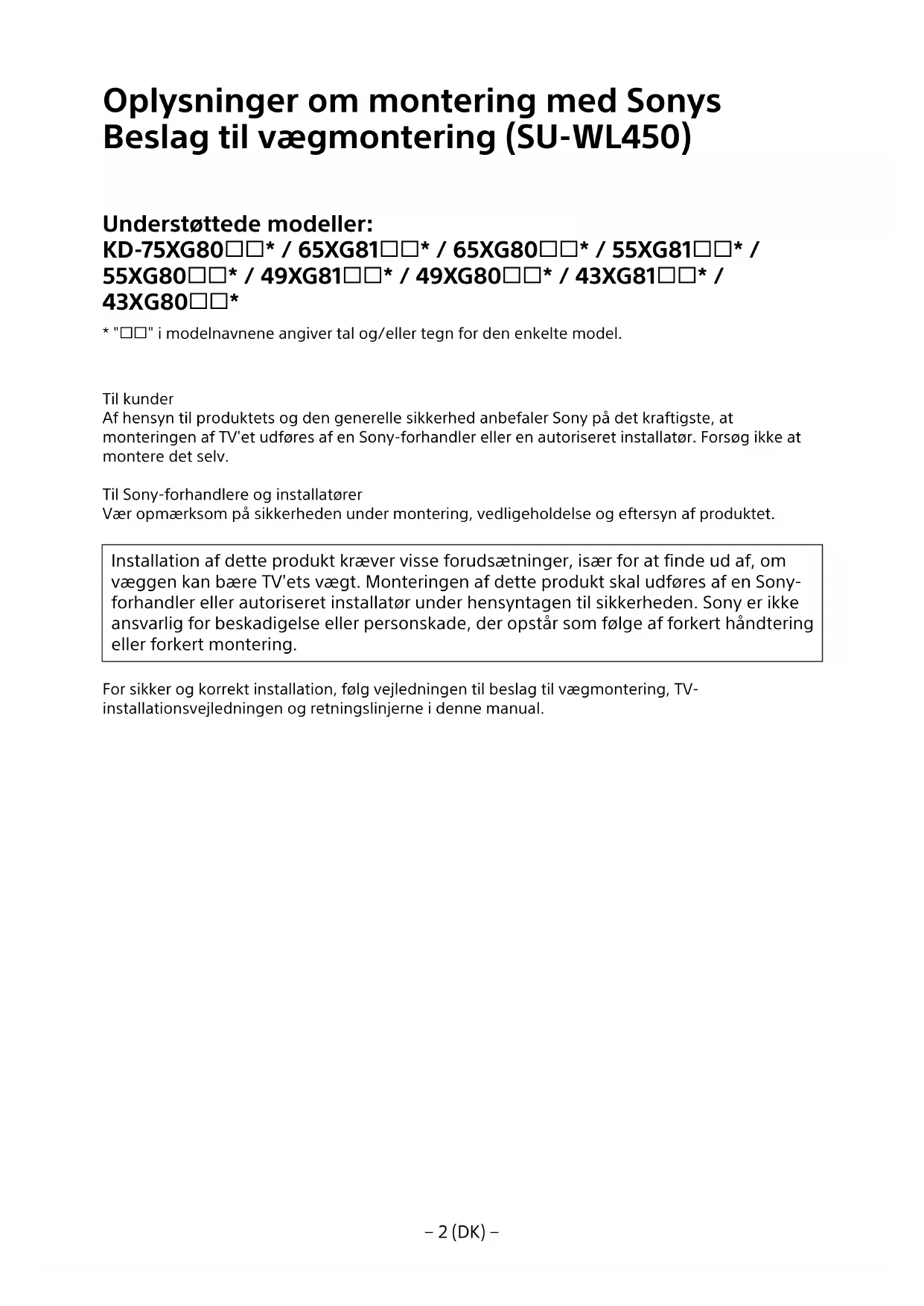

Oplysninger om montering med Sonys Beslag til vægmontering (SU-WL450)

Understegtedemodeller:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/

Af hensyn til produits og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udfores af en Sony-forhandler eller en autoriseret installeratør. Forsøg ikke at montere det selv.

Vær opmaerkso ma sikkerheden under montering, vedligeholdelse og eftersyn afproduktet.

Installation af dette produit kræver visse forudsætninger, især for at finde ud af, om væggen kan bære TV'ets vægt. Monteringen af dette produit skal udføres af en Sony-forhandler eller autoriseret installerør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som ffolge af forkert handtering eller forkert montering.

For sikker og korrekt installation, følg vejledningen til beslag til vægmontering, TVinstallationsvejledningen og retningslinjerne i/DDne manual.

Om sikkerhed

Tak, fordu har kobe t dette produkt.

Til kunder

Installation af dette produit kræver visse forudsætninger. Monteringen skal udfores af en Sony-forhandler aller autoriseret eingatunder hensyntagen til sikkerheden. Sony er icike ansvarlig for eventuelle materielle skader aller personskader, der skyldes forkert handtering ell mangelfuld installation aller installation af et andet produit end det, der er angivet. Dine eventuelle lovsikrede rettigheder pavirkes icike.

Til Sony-forhandlere

Installation af dette produit kræver visse forudsænninger. Læs dette vegledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for perskjader erther materielle skader forarsgaret af ukorrekt behandling ell montering. Giv这部分 vegledning til kunden after montering.

Denne monteringsvejledning beskriver korrekt handtering af produktet og de vigtigste forholdsergler, som er nadvendige for at forhindre ulykker. Læs davon vejledning grundt, og brug produktet korrekt. Gem vejledningen til senere brug.

Sonysprodukter er udformet med henblick pa at opnà bedst mulig sikkerhed. Hvis Produktterne anvendes forkert, kan det medfère alvorlig personskade som ffolge af brand, elektrisk stød, ell erfordi produit vælterEll falderned.Undgā sādanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Specificeredeprodukter

Dette beslag til vægmontering kan kun bruges til montering af de ovenfor nævnteprodukter. For TV'er skal du læse deres Referencevejledning for at &, om du kan bruge beslaget til vægmontering.

Til kunder

ADVARSEL

Hvis folgende forholdsergler ikke overholds, kan det medfare alvorlig personskade øller død som føge af brand, elektrisk stød, eller fordiprodukter vælter erller falder ned.

Monteringen skal udfores af en autoriseret installerator. Børn ma ikke vare i nærheden under monteringen.

Hvis beslaget til vægmontering eller TV'et\ kke monteres korrekt, kan der ske folgende\ ulykker. Lad en autorisert installerator udfoe\ monteringen.

TV'et kan falde ned og forarssage alvorlige skader, feks. bla mærker erler brud.
- Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke stär vindelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kinne holde en vægt på mindst fire gange TV'ets vægt. (Flere oplysninger om TV'ets vægt findes i TV'ets Referencvejledning).
Hvis monteringen af beslaget til vaegmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning aller afmontering af TV'et skal udfores af en autoriseret installerator.

Hvis TV'et flyttes aller afmonteres af\ ikke- autoriserede personer, kan det falde\ ned og forarssage personskade aller materiel\ skade. Sorg for, at der er mindst to personer\ Tre aller flere personer til TV pa 75 tommer\ og derover) til at bareller aller afmontere TV'et.

Du ma ikke fjerne skruer osv., nár TV'et er monteret.

Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Foretag ikkeændringer på beslaget til vægmontering.

Hvis du gort det, kan beslaget til vægmontering falde ned og forarsage personskade ell materiel skade.

Monter/DDet udstyr end det specificerede Produkt.

Dette beslag til vaegmontering er udviklet til kun at bruges sammen med det specificereptidekt. Hvis du monterer andet udstyr end det specificere, kan det falde ned ellg a stykker og forarsage personskade eller materiel skade.

Monter/DDke nogen anden belastning end TV'et pa beslaget til vægmontering. Ryst icke TV'et mod venstre/hjre, op/ned.

Hvis du gør dette, kan TV'et falde ned og forarssage personskade eller materiel skade.

Du ma seks leene dig ind over TV'et ellr henge i det.

Du ma ikke ligne dig ind over TV'et uller hænge i det, da det kan falde ned og forarssage alvorlig personskade.

FORSIGTIG

Hvis folgende forholdsergler icke overhodes, kan der opsta materiel skade aller persorskade.

Handter Produktet forsigt und rengering og vedligeholdelse.

Du ma ikke trykke hardt ind pa forsiden af TVet. Hvis du gør dette, kan TVet falde ned og forarssage personskade eller materiel skade.

Sikkerhedsforanstaltninger

Hvis du bruger TV'et monteret pa beslaget til vægmontering gennem længere tid, kan væggen bag ved eriler oven over TV'et blive misfarvet, ellertapetet kan lnsne sig, afhængigt af det materiale, væggen er lavet af.
Hvis beslaget til vægmontering fjernes after montering på vaeggen, bliver skruehullerne tilbage.
- Du maybe bruge beslaget til vaegmontering et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Folgende anvisninger er kun til
Sony-forhandiere. Sorg for at lese
ovennaevnte sikkerhedsforskrifter
grundigt, og vaer saerlig opmaerksom pa sikkerheden under montering,
vedligeholdelse, kontrl og reparation af
dette produkt.

Monter/DDke beslaget til vægmontering pflader, hvor TV'ets hjørner ellersider stikker frem.

Monter ici be slosaget til vagmontering pa flader, feks. en sojle, hvor TV'ets hjorner eller sider stikker frem. Hvis en person erer genstand stoder imod TV'ets fremspringende hjorne eller side, kan det medfore personskade eller materiel skade.

Du ma ikke montere TV'et over eller under et klimaanlag.

Hvis TV'et gennm Iaengere tid udaettes for vanddryp erluft fra et klimaanlaeg, kan det medflore brand, elektrisk stad ell bersekadigelse af TV'et.

Sorg for at montere beslaget til vægmontering sikkert på经验和 ved at følge instruktionerne i denen brugervejledning.

Hvis nogle af skruerne er lose erller falder ud, kan beslaget til vægmontering falde ned og forarssage personskade erer materiel skade. Sorg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter enheden sikkert ved at bruge mindst fire skruer med en diameter pa 8 mm (eller tilsvarende).

Sorg for at bruge de medfologende skruer og tilhorende dele korrekt, og folg anvisningerne i denen monteringsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forarsage personskade aller blive beskadiget.

Sorg for at samle beslaget korrekt ved at ffolge den procedure, der er forklaret i donne brugervejledning.

Hvis nogle af skruerne er Iose erler falder ud, kan TV'et falde ned og forrsage personskade ellere blive beskadiget.

Sorg for at stramme skruerne tilstrækkeligt pa den angivne position.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade eller blive beskadiget.

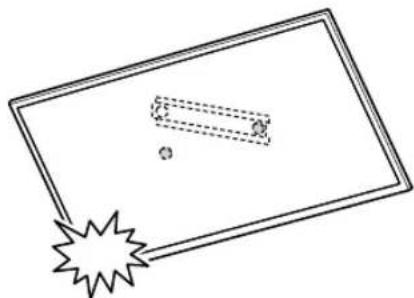

Sorg for, at TV'et/DDsættes for stødpavirkninger under monteringen.

Hvis TV'et udsættes for stødpavirkninger, kan det falde ned og gä i stykker. Dette kan forårsage persönskade.

Sorg for at montere TV'et pa en væg, der er plan og vinkelret pa gulvet.

Hvis du icike gorg dette, kan TV'et falde ned og forarsage personskade.

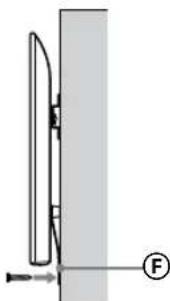

Sorg for at sikre kablerne forsvarligt after correkt montering af TV'et.

Hvis mensesker ell er genstande bliver viklet ind i kablerne, kan det forarsage personskade ell beskadigelse at TV'et.

Du må ikke lade strømkablet eller tilsutningskablet blive klemt.

Hvis strömkablet erller tilslutningskablet er klemt mellem enheden og væggen erller bojes erller snos, kan ledningsstrådene blive blotlagt og forarssige kortslutning erller strømafbydelse. Dette kan medføre brande erller elektrisk stød.

De skruer, der skal bruges til at fastgore beslaget til væggen, medfolger ikke.

Brug skruer, der egner sig til det materiale, vaeggen er lavet af, nar beslaget til vaegmontering monteres.

Indholdsfortegnelse

Montering af basen pa væggen. 8

Gor klar til montering af TV'et. 9

KD-75XG80□□ 9

KD-65XG81□□/65XG80□□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

Vægmontering af TV'et 14

KD-75XG80□□ 14

KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□

Kontroller monteringen 19

Flere oplysninger 19

Specificationer 19

Montering af TV'et på væggen

Monteringsprocedureen varierer afhengigt af TV'et.

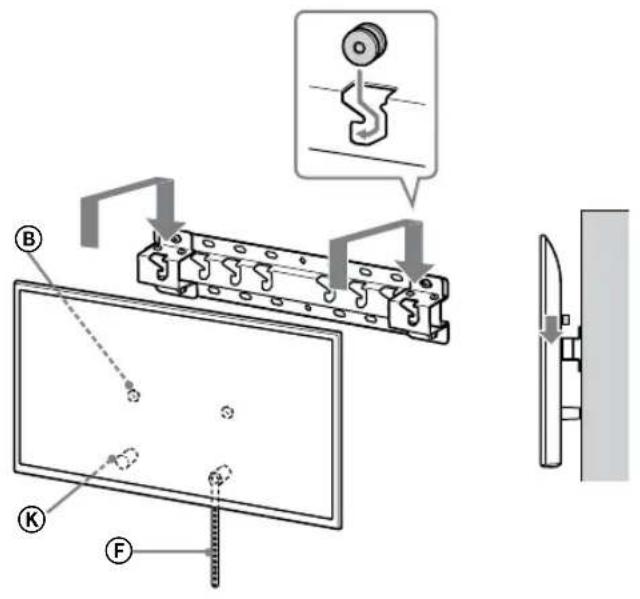

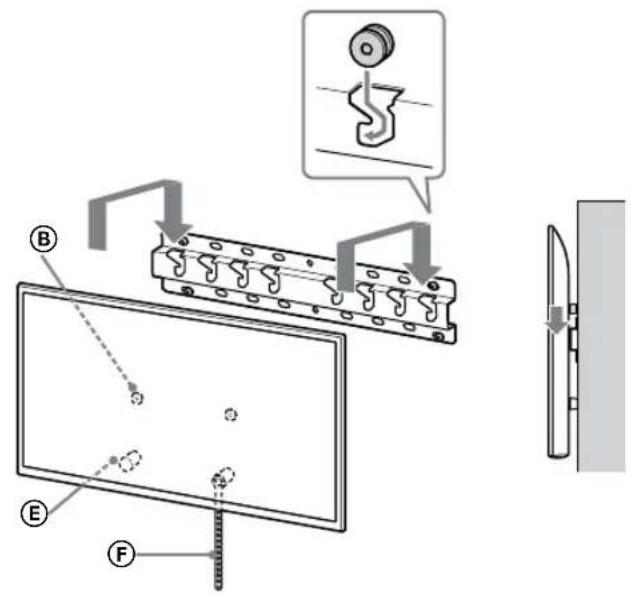

Brug beslaget til vægmontering SU-WL450 til at montere TV'et pa væggen.

Bemaerk

Hvis TV-foden er monteret pa TV'et, skal TV-foden afmonteres forst. Se opsætningsvejledningen og følg trinnene i modsat rækkefolge for at afmontere TV-foden.
- Anbring TV'et med skærmen nedad på en jævn og stabil overflade dækket af et tykt og blodt underlag, nár de tilhorende dele til beslaget til vægmontering skal spændes, ellr narr TV-foden skal fjernes fra TV'et, sa LCD-skaermens overflade ikke bliver beskadiget.
- Sørg for at opbevarne skruerne et sikkert sted væk fra børn.

• Sorg for at have TV-referencevejledningen og installationsvejledningen klar inden installation.
  Find pa forhand en stjerneskruetraekker frem, der passer til skruerne.
  Find TV'ets midtpunkt.
• Klargør mindst fire skruer med en diameter på 8 mm og en skrue på 5 mm eller tilsvarende (medfølger ikke). Vælg skruer, der passer til væggens materiale.

Kontrol af dele

Folger med SU-WL450

• Kontroller, at alle dele forefindes.

A Base (20) (1) B Trisse (2)
C PSW 6x20 (4) D PSW 4x20 med bøsning (2)
E Afstandsstykke (20) (2)	F Bælte (1)
G Bøsning (20) (M4) (2)	H PSW 4x20 (2)
I Baseadapter (2) J	PSW 4x10 (8)
K Afstandsstykke (60) (2)	L PSW 6x50 (2)
M Bøsning (M4) (2) N	PSW 4x50 (2)

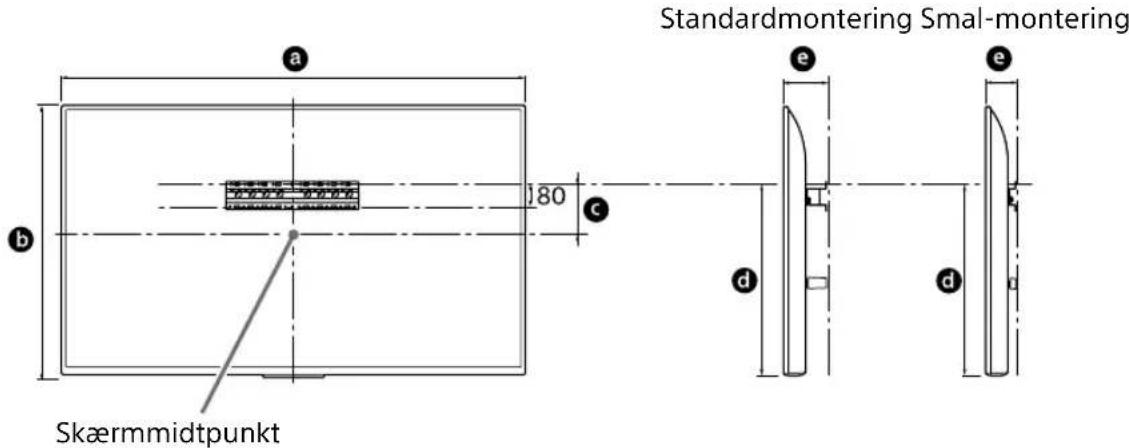

Find en placering

Sorg for, at der er nok plads til TV'et pa væggen, og at væggen kan bære en vægt pa mindst fire gange TV'ets vægt.

Se folgende tabel vedrørende montering af TV'et på væggen. Flere oplysninger om TV'ets vaegt vindes i TV'ets Referencevejledning.

Enhed: mm

Modelnavn	Skærmens mål		Mål for skærm-midtpunkt		Længde for montering
	a	b	c	d	e
					Standard- montering	Smal- montering
KD-75XG80☐☐	1.686	970	202	690	142	100
KD-65XG81☐☐	1.463	845	173	597	142	100
KD-65XG80☐☐	1.463	845	173	597	142	100
KD-55XG81☐☐	1.241	721	95	460	141	100
KD-55XG80☐☐	1.241	721	95	460	141	100
KD-49XG81☐☐	1.101	645	-15*	314	119	78
KD-49XG80☐☐	1.101	645	-15*	314	119	78
KD-43XG81☐☐	970	570	23	315	119	77
KD-43XG80☐☐	970	570	23	315	119	77

• Beslaget skal placeres under skaermmidtpunktitet.

Bemaerk

• Tallene i oversigten kan variere en smule afhängigt af monteringen.

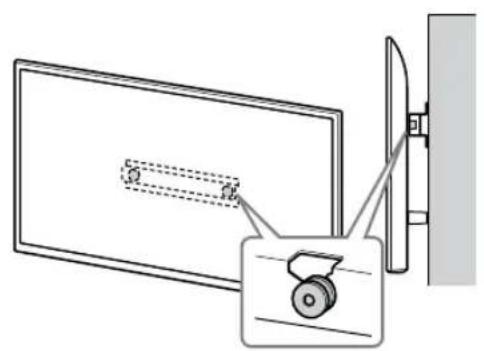

  Hvis TV'et monteres pa en vaeq, vipper TV'ets overste del lidt fremad.

Tegningen nedenfor viser, hvor stor afstand der skal vare mellem TV'et og loftet og fremspringende dele af væggen.

Enhed: mm

Læg ikke TV'et fladt ned, og monter det ikke pa hovedet, bagvendt eller sidevendt.
TV'et mä ikke installereres på en hylde, et tæppe, en seng eller i et skab.
TV'et ma参加会议的同事，f.eks. gardiner,eller andre ting,f.eks. aviser osv.

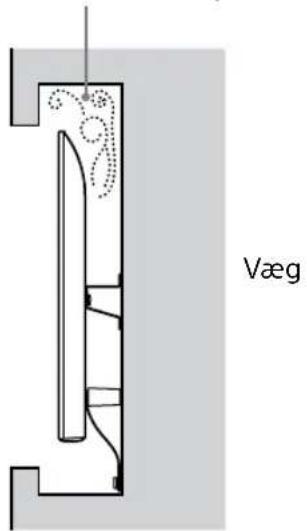

- Installer erkke TV'et som vist nedenfor.

Luftcirkulationen afspaerres.

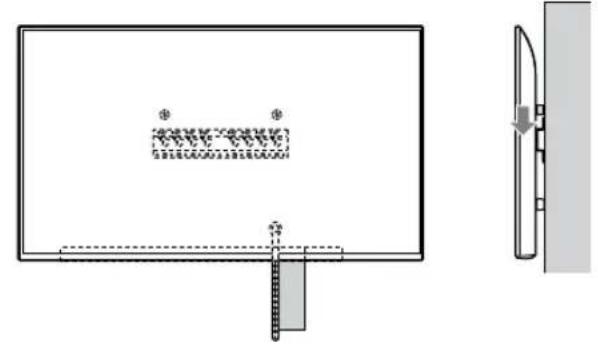

Bemerk

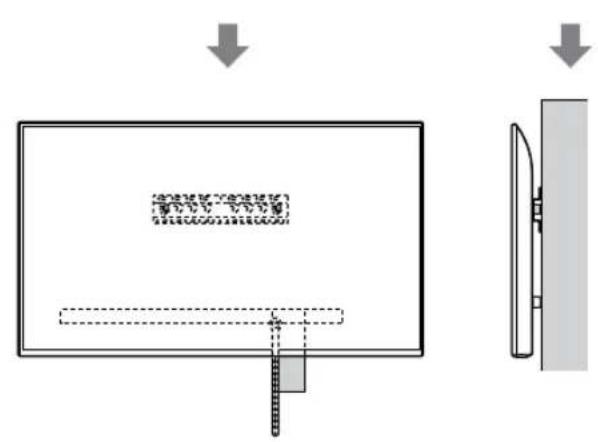

Hvis kablerne skal fores i væggen, skal du lave et hul, som de kan fores igennem, for monteringen pábegyndes.

Lav et hul i vaeggen.uden for basens (20) A, baseadapter ① og afstandsstykkets (20) E, afstandsstykkets (60) K perimeter, sa kablerne ikkekommen i klemme.

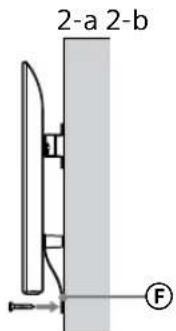

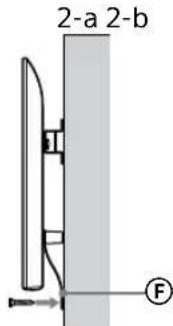

2 Vælg vægmonteringingsform. Afstand fra TV'ets bagside til væggen kan vælges som vist nedenfor.

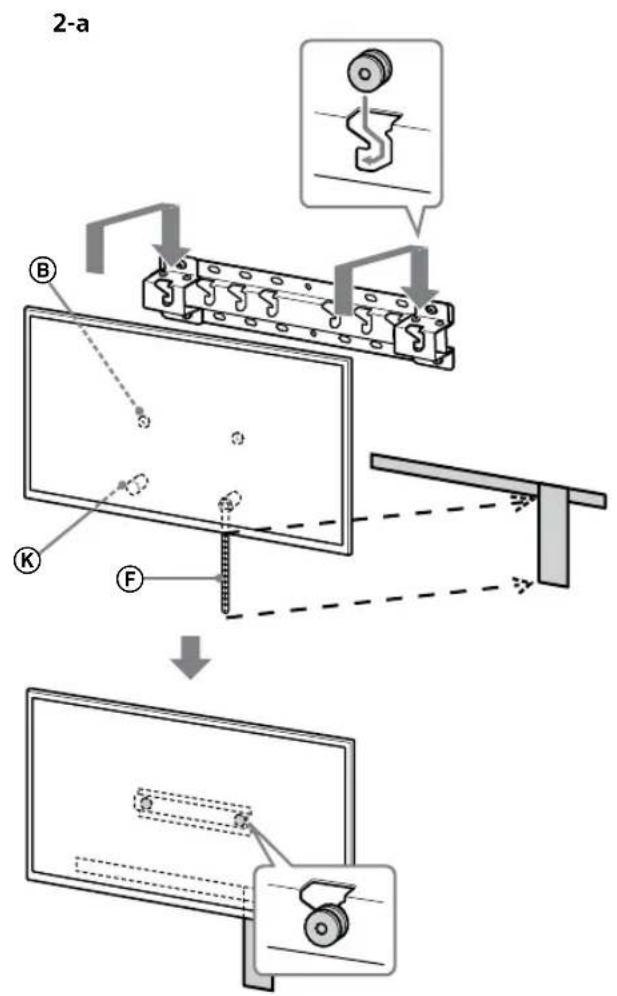

2-a Standardmontering

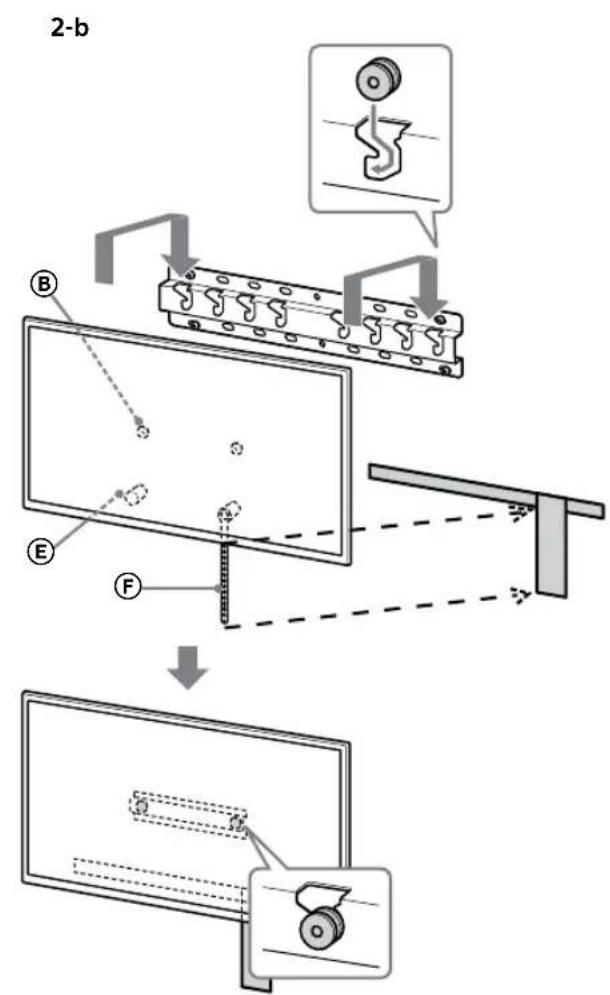

2-b Smal-monitoring

Set tabellen i trin 1.

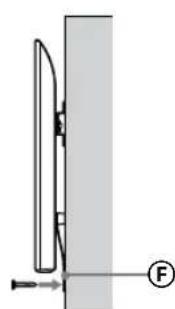

ADVARSEL

Tilpas baseadapter ① med en skrue (PSW 4x10) ⑧ til base (20) ④ ved valg af 2-a.

4 Bestem positionerne for skruerne til montering af base (20) A.

Se specificationsne paa side 19.
Ved valg af 2-a bruges hulpositionerne i baseadapter ①

ADVARSEL

Væggen, som TV'et skal monteres pa, skal som minimum kinne klare en belastning pa fire gange TV'ets vægt (Flere oplysninger om TV'ets vaegt vindes i TV'ets Referencevejledning.).
- Kontroller bæereevnen for den vaeg, som TV'et skal haenges op pa. Du kan eventuelt forstærke vaeggen.

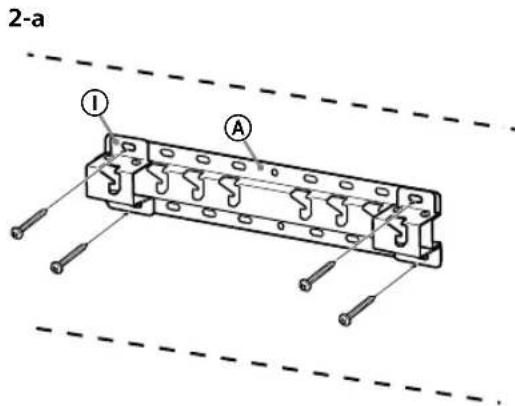

Montering af basen pa væggen

• Brug mindst fire skruer med en diameter pa 8 mm eller tilsvarende (medfølger ikke).
• Sæt fire skruer i hullerne på baseadapter ① med base (20) A (kun 2-a).
• Monter basen (20) A horisontalt pa vaeggen.

Gør klartil montering af TV'et

Der henvises til installationsvejledningen for installation af fod.

KD-75XG80□□

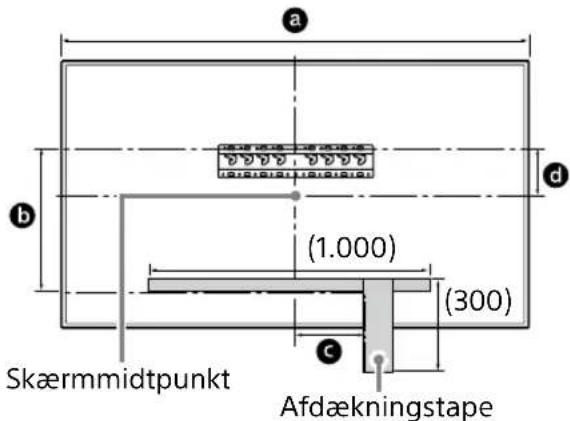

1 Markér installationsstedet på væggen.

• Brug afdækningstape osv. (medfolger ici) til at markere TV'ets placering i naerheden af basen eller baseadaptereren. Se nedenstående tabel.

Enhed: mm

Modelnavn	Længde til markering			Mål for skærmidtpunkt
	a	b	c	d
KD-75XG80□□	1.686	564	150	202

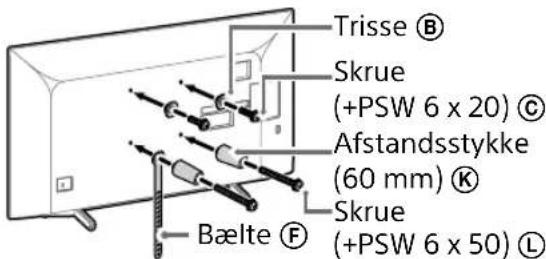

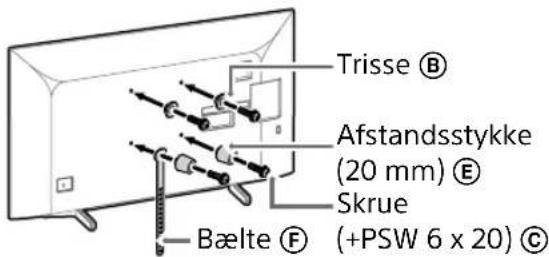

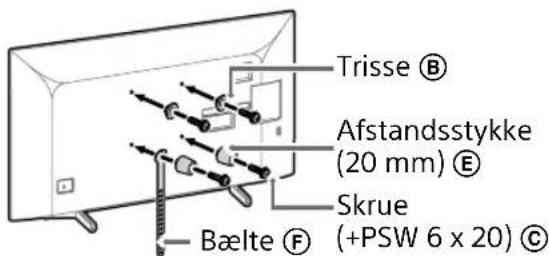

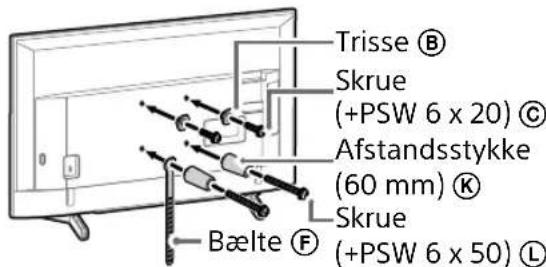

2 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

• Fastgör monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, kal drejningsmomentet indstilles til ca. 1,5 N-m {15 kgf-cm}.
• Sorg for at gemme de brugte aller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

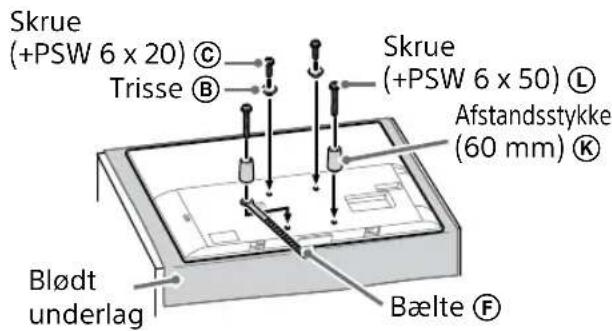

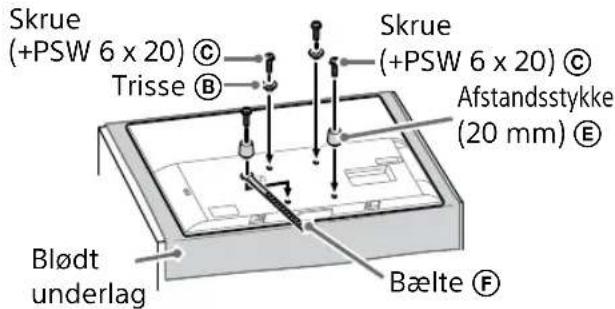

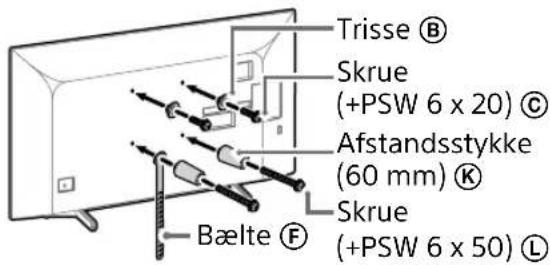

Standardmontering (2-a)

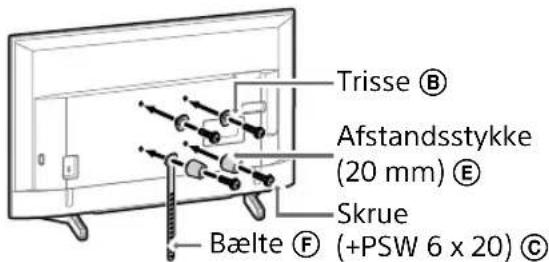

Smal-montering (2-b)

Bemaerk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger davon monteringstype.

3 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne for montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, Near TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

Lad en autoriseret person traekke kablerne i vaeggen.
- Saml forbindelseskablerne i et bundt for at undgå at traede pa dem inden vægmontering.

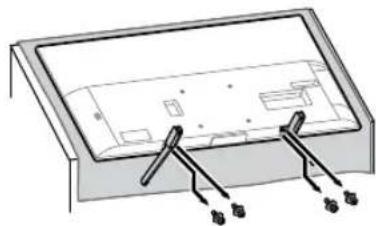

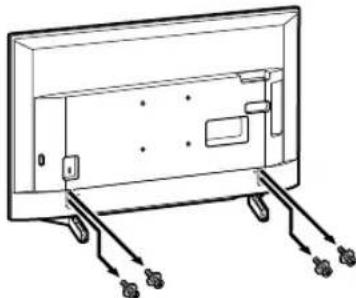

4 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden af gangen. Hold godt fast pa TV-foden med begge hender, mens de andre personer Ifter TV'et op.

Gentag foregående trin og fjern den anden side af TV-foden.

Bemaerk

Der kraves tre aller flere personer til at afmontere TV-foden.

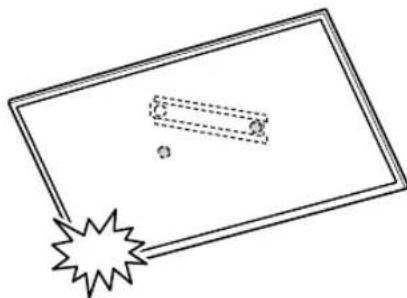

Vær forsigtig og brug ikke unodig kraft ved afmontering af TV-foden fra TV'et da det kan forarsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade pa TV'et.
Vær forsigtig ved handtering af TV-foden for at undgå at beskadige TV'et.
Vær forsigtig nár du Iofter TV'et, nár TV-foden er afmonteret, da TV-foden kan vælte og forårsage persönskade.
Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

KD-65XG81□□/65XG80□□

1 Montér de tilhorende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

• Fastgör monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
  Sorg for at gemme de brugte aller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

Standardmontering (2-a)

Smal-montering (2-b)

Bemaerk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger davon monteringstype.

2 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne før montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, narr TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

• Lad en autoriseret person traekke kablerne i væggen.
• Saml forbindelseskablerne i et bundt for at undga at traede pa dem inden vægmontering.

3 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden af gangen. Hold godt fast pa TV-foden med begge hender, mens de andre personer Ifter TV'et op.

Gentag foregående trin og fjern den anden side af TV-foden.

Bemaerk

Der kraves tre aller flere personer til at afmontere TV-foden.
Vær forsigtig og brug ikke unodig kraft ved afmontering af TV-foden fra TV'et da det kan forarssage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade pa TV'et.
Vær forsigtig ved handtering af TV-foden for at undga at beskadige TV'et.
Vær forsigtig nár du løfter TV'et, nár TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade.
Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

KD-55XG81□□/55XG80□□

1 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at få oplyninger om monteringsdele.

Bemaerk

• Fastgör monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca.1,5 N-m {15 kgf-cm}.
  Sorg for at gemme de brugte aller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

Standardmontering (2-a)

Smal-montering (2-b)

Bemaerk

• Du kanCREASE bruge nogle af stikkene bag pa TV'et, hvis du bruger donne monteringstype.

2 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne for montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, Near TV'et er monteret.

Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

• Lad en autoriseret person trække kablerne i væggen.
• Sarnl forbindelseskablerne i et bundt for at undga at traede pa dem inden vægmontering.

3 Afmonter TV'ets TV-fod.

Bemaerk

Vær forsigtig nár du løfter TV'et, nár TV-foden er afmonteret, da TV-foden kan vælte og forårsage persönskade.

Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

KD-49XG81□□/

49XG80□□ / 43XG81□□ /

43XG80□□

1 Afmonter TV'ets TV-fod.

Bemaerk

Laeg TV'et pa et blodt stykke stof, sa du ikke beskadiger skarmens forside.
Nar du monterer dit Beslag til vægmontering, ma du不同程度. ikke bruge de skruer, der blev fjernet fra TV-foden.
Opbevar den fjernede TV-fod og de tilhorende skruer et sikkert sted -utilgaengeligt for born. Du farrbrug for delene, hvis TV'et engang kal sta pa et bord. TV-foden kan ikke kobes saerskilt.

ADVARSEL

• Kontroller, at tv'et er placeret lodret, for det taendes.
  Tv'et maikske taendes, mens LCD-panelet vendernedad, da dette kan medfere et uensartet billede.
  Hvis tv'ets overflade udsættes for tryk ell er stødpavirkninger, kan tv'et gä i stykker ell beskadiges.
  Læg tv'et, sá skærmenkommen til at ligge pa en stabil og plan overflade, og tv-foden hænger ud over kanten af overfladen. Hvis forsiden af tv'et og den nederste del af tv-foden placeres pa samme niveau, kan skærmen beskadiges af den ulige vægtforderling.
  Nar tv-foden afmonteres fra tv et, skal du holde godt fast i tv-foden med begge haender.

2 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

• Fastgör monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
  Sorg for at gemme de brugte aller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

Standardmontering (2-a)

Smal-montering (2-b)

Bemaerk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger davon monteringstype.

3 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne for montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, Near TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

Lad en autoriseret person trække kablerne i vaeggen.
- Saml forbindelseskablerne i et bundt for at undgà at traède pá dem inden vægmontering.

DK

Vægmontering af TV'et

KD-75XG80□□

1 Loft TV'et.

For placering af trisserne 8tpa basen eller baseadapteren, se oversigten i trin 3i "Find en placering" paa side 7.
- Sørg for, at bagsiden af TV'et berørden basen eller baseadapteren, nr du holder TV'et.

Bemærk

Vær meget forsigtig, nár TV'et installereres på væggen, især for den person, der støtter TV'et nedenunder, da TV'et kan falde, og forårsage alvorlig kropsskade eller endda ødsfald.

Lad forsigtigt TV'et glide ned og heng trisserne B, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemerk hullernes form.
- After montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge hænder langsomt for at sikre, at TV'et ikke falder.

Nar du har installereret TV'et pa vagegen, skal du fjerne afdakningstapen osv. fra vagegen.

DK

ADVARSEL

• Fastgør bæltet F ordentligt til vaeggen.

• Brug en skrue med en diameter pa 5 mm aller tilsvarende (medfolver icike).

Bemaerk

• Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det/DDKE kan flyttes fremad. Hvis bunden kan flyttes, er den/DDKE fastgjort korrekt, og baeltet (F) skal sikres ordentligt ingen.

KD-65XG81□□/

65XG80□□ / 55XG81□□ /

55XG80□□ / 49XG81□□ /

49XG80□□ / 43XG81□□ /

43XG80□□

1 Løft TV'et.

• For placering af trisserne ⑧ pa basen eller baseadapteren, se oversigten i trin 3i "Find en placering" pa side 7.
• Sorg for, at bagsiden af TV'et berørbenasen eller baseadapteren, nr du holder TV'et.

Bemerk

Lad forsigtigt TV'et glide ned og hæng trisserne B, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemær hullernes form.
- Efter montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge hænder langsomt for at sikre, at TV'et ikke falder.

2-a

2-b

↓

↓

DK

ADVARSEL

• Fastgør bæltet F ordentligt til væggen.

• Brug en skrue med en diameter pa 5 mm, dessil tilsvarende (medfolver畸形).

Bemaerk

• Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det/DDKE kan flyttes fremad. Hvis bunden kan flyttes, er den/DDKE fastgjort korrekt, og baltet (F) skal sikres ordentligt ingen.

Kontroller monteringen

• Trisserne ⑧ skal hange ordentlig i basen ell er i baseadapteren.
• Ledningen og kablet ma ikke snoet aller klemt.
  Baeltet F) skal vare stramt uden at haenge.

ADVARSEL

• Forkert placering af strømkablet osv. kan medfrole brande eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Flere ophysninger

Hvis TV'et skal afmonteres, udfores monteringsprocedurei omvendt rækkefolge.

ADVARSEL

Sorg for, at der er mindst to personer (tre aller flere personer til TV pa 75 tomer og derover) til at holde TV'et, nár det afmonteres.

Specificationer

Mál: (ca.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f : 480

q : 100

h1 : 20 (monteringsmetode 2-b)

h2:60 (monteringsmetode 2-a)

Vægt (kun base): (ca.) [kg]

0.8

Design og specificationer kan ændres.uden varsel.

Av hensyn til produits beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installereres av Sony-forhandlere eller lisensierte entreprises. Ikke forsok Å installere den selv.

Hvis falgende forholdsergler icike folges, kan personskade ell er skade pa eiendom oppsta.

Ikke handter Produktet med ekstrem kraft under rengjoring uller vedlikehold.

Hvis du ici vil gjore dette, kan TV-en falle ned og forarsake personskade aller skade pa TV-en.

Hvis du icike gjor dette, kan TV-en falle ned og forarsake personskade.

Ikke la strømledningen
eller
forbindelsestedningen
kommen i klem.

Hvis strømledningen eller forbindelsestedningen blir klemt mellom enheten og veggen, eller blir boyd erller vredd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning erller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.

3 Koble de(n) nødvendige kabelen(e) til TV-en.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene nr TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelf.orgine i veggen til en lisensiert entrepreneur.
Fvveggmontering bOr du samle sammen tlikoblingskablene for a hindre at du trakker p dem.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene när TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelforing innate i veggen til en lisensiert entrepreneur.
Fvveggmontering bcr du samle sammen tilkoblingskablene for a hindre at du trakker pa dem.

2 Koble de(n) nødvendige kabelen(e) til TV-en.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene nr TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelforinginne i veggen til en lisensiert entrepreneurship.
F or veggmontering bcr du samle sammen tlikoblingskablene for a hindre at du trakker pa dem.

3 Koble de(n) nødvendige kabelen(e) til TV-en.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene nr TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelf.orgine i veggen til en lisensiert entrepreneur.
F or veggmontering bcr du samle sammen tilkoblingskablene for a hindre at du trakker pa dem.

• Bruk en skrue med 5 mm diameter ellertilsvarende (folger icike med).

Merknad

• Hold TV-en godt fast med begge hender.

2 Installer TV-en på sokkelen eller sokkeladapteren.

• Bruk en skrue med 5 mm diameter ellertilsvarende (folger icike med).

Merknad
