BEDIENUNGSANLEITUNG KD65XG8096 SONY

• „“ steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind. Für den Kunden Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des Fernsehgeräts von einem Sony-Händler oder lizenzierten Fachleuten ausführen zu lassen. Versuchen Sie nicht, das Fernsehgerät selbst zu installieren. Für Sony-Händler und Montagefachleute Achten Sie bei der Installation, der regelmäßigen Wartung und der Überprüfung des Produkts in erster Linie auf Sicherheit. Zur Installation dieses Produkts sind Fachkenntnisse erforderlich, insbesondere um die Tragfähigkeit der Wand für das Gewicht des Fernsehgeräts sicherzustellen. Überlassen Sie die Montage dieses Produkts an der Wand unbedingt Sony-Händlern oder lizenzierten Fachleuten und ergreifen Sie bei der Montage geeignete Sicherheitsmaßnahmen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen. Befolgen Sie aus Gründen der Sicherheit und der ordnungsgemäßen Installation die Bedienungsanleitung für die Wandhalterung, das Einrichtungshandbuch für das Fernsehgerät und die Anweisungen in diesem Handbuch.− 3 (DE) −

Hinweise zur Sicherheit Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. An die Kunden Zur Montage dieses Produkts sind ausreichende Fachkenntnisse erforderlich. Überlassen Sie die Montage einem Sony-Händler oder einem lizenzierten Fachmann und achten Sie bei der Montage insbesondere auf die Sicherheit. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage oder für die Montage eines anderen als des angegebenen Produkts. Ihre gesetzlichen Rechte (wenn zutreffend) sind davon nicht betroffen. An die Sony-Händler Zur Montage dieses Produkts sind ausreichende Fachkenntnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sicher durchzuführen. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage. Händigen Sie diese Anleitung nach der Montage dem Kunden aus. Diese Bedienungsanleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Lesen Sie sich diese Anleitung sorgfältig durch und verwenden Sie das Produkt korrekt. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf. Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden. VORSICHT Angegebene Produkte Diese Wandhalterung wurde zur Verwendungen mit den angegebenen Fernsehgeräten entwickelt. Schlagen Sie bei Fernsehgeräten im zugehörigen Referenzleitfaden nach, um sich zu vergewissern, dass die Wandhalterung verwendet werden kann. An die Kunden WARNUNG Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommen. Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie kleine Kinder während der Montage fern. Wenn die Wandhalterung oder das Fernsehgerät nicht korrekt montiert werden, kann es zu den folgenden Unfällen kommen. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführt wird.

Das Fernsehgerät kann herunterfallen und schwerwiegenden Verletzungen wie Prellungen oder Brüche verursachen.

Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, uneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Die Wand sollte mindestens das vierfache Gewicht des Fernsehgeräts tragen können. (Informationen zum Gewicht des Fernsehgeräts finden Sie im Referenzleitfaden des Geräts.)

Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann. Wenn andere Personen als ein lizenzierter Fachmann den Transport oder Abbau des Fernsehgeräts übernehmen, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Achten Sie darauf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät tragen oder demontieren. Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät montiert haben. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen. Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor. Andernfalls kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Montieren Sie keine Geräte außer dem angegebenen Produkt. Diese Wandhalterung wurde nur zur Verwendungen mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerät montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschäden verursachen. Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschütterungen nach links/rechts oder oben/ unten aus. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen. Lehnen und hängen Sie sich nicht an das Fernsehgerät. Lehnen und hängen Sie sich nicht an das Fernsehgerät, da es auf Sie fallen und schwerwiegende Verletzungen verursachen könnte. VORSICHT Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu Verletzungen oder Sachschäden kommen. Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus. Üben Sie keine übermäßige Gewalt auf die Oberseite des Fernsehgeräts aus. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen. Vorsichtshinweise

Wenn Sie das Fernsehgerät längere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfärben oder die Tapete kann sich lösen.

Wenn die Wandhalterung nach der Montage an der Wand entfernt wird, verbleiben die Schraubenbohrungen.

Verwenden Sie die Wandhalterung nicht an Orten, an denen sie mechanischen Vibrationen ausgesetzt ist.− 4 (DE) − Montieren der Wandhalterung An die Sony-Händler WARNUNG Die folgenden Anweisungen gelten nur für Sony-Händler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achten Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit. Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen. Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgeräts stößt, kann es zu Verletzungen oder Sachschäden kommen. Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät. Wenn das Fernsehgerät längere Zeit austretendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgeräts kommen. Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Bedienungsanleitung sicher an der Wand zu montieren. Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwenden Sie unbedingt geeignete Schrauben für das Material der Wand und montieren Sie das Gerät sicher mit vier oder mehr Schrauben mit einem Durchmesser von 8mm (oder entsprechendem Material). Verwenden Sie unbedingt die mitgelieferten Schrauben und Befestigungsteile entsprechend den Anweisungen in dieser Bedienungsanleitung. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen. Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Bedienungsanleitung beschriebenen Schritten zusammen. Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen. Ziehen Sie die Schrauben unbedingt an den dafür vorgesehenen Positionen fest. Andernfalls kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen. Achten Sie darauf, das Fernsehgerät während der Montage keinen Erschütterungen auszusetzen. Wenn das Fernsehgerät Erschütterungen ausgesetzt wird, kann es herunterfallen oder brechen. Dies kann zu Verletzungen führen. Achten Sie darauf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen. Sichern Sie die Kabel nach der ordnungsgemäßen Montage des Fernsehgeräts ordnungsgemäß. Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät führen. Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden. Wenn das Netz- oder die Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdreht werden, können die internen Adern freigelegt werden und es kann zu einem Kurzschluss oder Stromschlag kommen. Dies kann zu einem Brand oder Stromschlag führen. Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert. Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.− 5 (DE) −

Montieren des Fernsehgeräts an der Wand Die Montageschritte variieren abhängig vom Fernsehgerät. Verwenden Sie für die Montage des Fernsehgeräts an der Wand die Wandhalterung SU-WL450. Hinweis

Wenn der Tischständer am Fernsehgerät angebracht ist, nehmen Sie zunächst den Tischständer ab. Schlagen Sie im Einrichtungshandbuch nach und befolgen Sie die Schritte zum Entfernen des Tischständers in umgekehrter Reihenfolge. Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine ebene und stabile Oberfläche, die mit einem dicken, weichen Tuch abgedeckt ist, wenn Sie die Montageteile für die Wandhalterung anbringen oder den Tischständer vom Fernsehgerät abnehmen, damit die Oberfläche des LCD-Bildschirms nicht beschädigt wird. Bewahren Sie die abgenommenen Schrauben unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf. Vorbereitung der Montage

Halten Sie für die Installation die Referenzanleitung und das Einrichtungshandbuch des Fernsehgeräts bereit.

Stellen Sie vor der Montage sicher, dass Sie einen Kreuzschlitzschraubendreher bereitgelegt haben, der auf die Schrauben passt.

Überprüfen Sie die Montageposition des Fernsehgeräts.

Legen Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm und ein Schraube mit einem Durchmesser von 5 mm bzw. entsprechende Schrauben bereit (nicht mitgeliefert). Wählen Sie Schrauben, die für das Material der Wand geeignet sind. Überprüfen der Teile Mit der SU-WL450 geliefert

Stellen Sie sicher, dass alle Teile vorhanden sind.

• Grundplatte (20) (1) Rolle (2) PSW 6x20 (4) PSW 4x20 mit Hülse (2) Abstandshalter (20) (2) Gurt (1) Hülse (20) (M4) (2) PSW 4x20 (2) Grundplatten- adapter (2) PSW 4x10 (8) Abstandshalter (60) (2) PSW 6x50 (2) Hülse (M4) (2) PSW 4x50 (2) Inhaltsverzeichnis Vorbereitung der Montage p. 5
• Überprüfen der Teile p. 5
• Festlegen der Montageposition p. 6
• Montieren der Grundplatte an der Wand p. 8
• Vorbereitung der Montage des Fernsehgeräts p. 9
• KD-75XG80 p. 9
• KD-65XG81 / 65XG80 p. 10
• KD-55XG81 / 55XG80 p. 11
• KD-49XG81 / 49XG80 / 43XG81 / 43XG80 p. 12
• Montieren des Fernsehgeräts an der Wand p. 14
• KD-75XG80 p. 14
• KD-65XG81 / 65XG80 / 55XG81 / 55XG80 / 49XG81 / 49XG80 / 43XG81 / 43XG80 p. 16
• Überprüfen der abgeschlossenen Montage p. 19
• Sonstige Informationen p. 19
• Technische Daten − 6 (DE) − Festlegen der Montageposition 1 Legen Sie die Montageposition fest. Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem Vierfachen des Gewichts des Fernsehgeräts aufweist. In der folgenden Tabelle finden Sie Informationen zum Montieren des Fernsehgeräts an der Wand. Im Referenzleitfaden zum Fernsehgerät finden Sie Informationen zum Gewicht des Fernsehgeräts. Bildschirm-Mittelpunkt Standardanbringung Schmale Anbringung Einheit: mm Modell- bezeichnung Display- abmessungen Bildschirmmitten- abmessung Montagemaße Standard- anbringung Schmale Anbringung KD-75XG80 p. 19

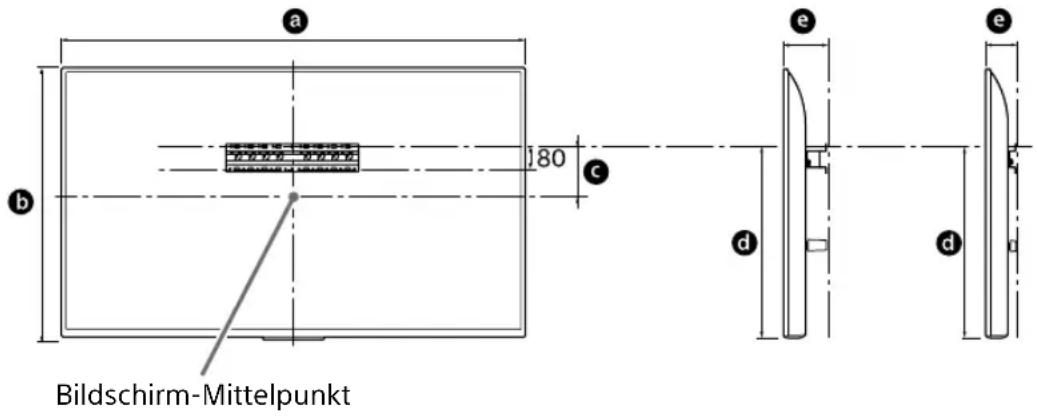

• Die Positionierung der Halterung erfolgt unter dem Bildschirm-Mittelpunkt. HinweisDie Angaben in der Tabelle können je nach Installation etwas variieren.Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne geneigt.− 7 (DE) −

Bedienungsanleitung des Fernsehgeräts. Lassen Sie zwischen dem Fernsehgerät und der Decke sowie vorstehenden Teilen der Wand ausreichend Platz, wie unten dargestellt. Einheit: mm

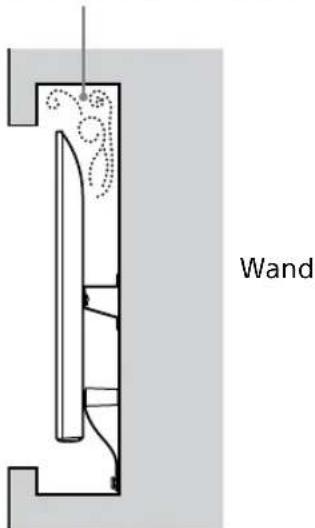

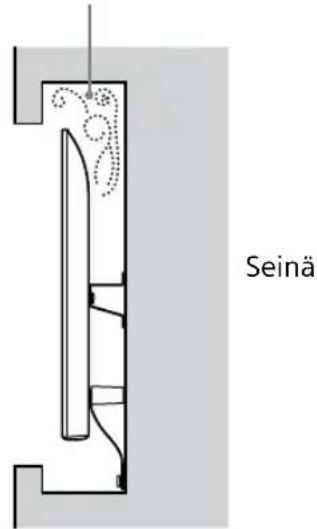

Um eine ausreichende Belüftung sicherzustellen und die Ansammlung von Schmutz und Staub zu verhindern:ˋ Legen Sie das Fernsehgerät nicht flach hin, installieren Sie es nicht auf dem Kopf stehend oder mit der Rückseite oder Seite nach vorne.ˋ Stellen Sie das Fernsehgerät nicht in ein Regal, auf einen Teppich, auf ein Bett oder in einen Schrank.ˋ Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.ˋ Installieren Sie das Fernsehgerät nicht wie weiter unten dargestellt. Die Luftzirkulation wird blockiert. Wand Hinweis

Wenn Sie vorhaben, die Kabel in der Wand zu verlegen, machen Sie eine Bohrung in der Wand, um die Kabel durchzuführen, bevor Sie mit der Montage beginnen. Um zu verhindern, dass die Kabel eingeklemmt werden, führen Sie die Bohrung in der Wand außerhalb der Umfassung des Grundplatte (20) , Grundplattenadapter und des Abstandshalter (20) , Abstandshalter (60) durch. 2 Wählen Sie die Art der Wandbefestigung. Sie können die Entfernung von der Rückseite des Fernsehgeräts zur Wand wie unten angegeben auswählen. 2-a Standardanbringung 2-b Schmale Anbringung Beachten Sie die Tabelle in Schritt 1. WARNUNG

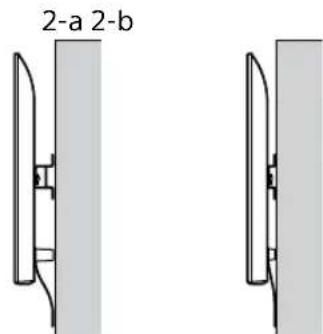

Wenn 2-b ausgewählt wird, ist der Zugriff auf die Anschlüsse an der Rückseite eingeschränkt. 2-a 2-b 3 Informationen zur Montageposition des Grundplattenadapters finden Sie in der Tabelle unten. Wenn Sie 2-b wählen, überspringen Sie diesen Schritt. Modellbezeichnung Hakenpositionen KD-75XG80 KD-65XG81 KD-65XG80

c− 8 (DE) − Bringen Sie den Grundplattenadapter mit der Schraube (PSW 4x10) an der Grundplatte (20) an, wenn Sie 2-a wählen.

4 Legen Sie die Schraubenpositionen für die Montage der Grundplatte (20) fest. Beachten Sie die technischen Daten auf Seite 19. Wenn Sie 2-a wählen, verwenden Sie die Bohrungspositionen des Grundplattenadapters . WARNUNG Die Wand, an der das Fernsehgerät montiert wird, sollte mindestens das vierfache Gewicht des Fernsehgeräts tragen können (Informationen zum Gewicht finden Sie im Referenzleitfaden des Fernsehgeräts.). Bestimmen Sie die Stärke der Wand, an der das Fernsehgerät montiert werden soll. Verstärken Sie die Wand bei Bedarf ausreichend. Montieren der Grundplatte an der Wand

Verwenden Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm bzw. entsprechende Schrauben (nicht mitgeliefert).

Setzen Sie vier Schrauben in die Bohrungen des Grundplattenadapters und der Grundplatte (20) ein (nur 2-a).

Montieren Sie die Grundplatte (20) horizontal an der Wand. 2-a

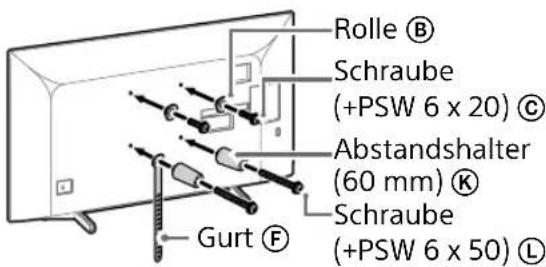

Hinweis Befestigen Sie die Montageteile sicher mit Schrauben. Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5N·m {15 kgf·cm} ein. Bewahren Sie die benutzten oder unbenutzten Teile für eine spätere Verwendung an einem sicheren Ort auf. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Standardanbringung (2-a) Gurt Abstandshalter (60 mm) Schraube (+PSW 6 x 50) Rolle Schraube (+PSW 6 x 20) Schmale Anbringung (2-b) Hinweis Bei dieser Art der Montage können Sie einige der Anschlüsse auf der Rückseite des Fernsehgerätes nicht nutzen. Gurt Abstandshalter (20 mm) Rolle Schraube (+PSW 6 x 20) 3 Schließen Sie die notwendigen Kabel an das Fernsehgerät an. Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät an der Wand montieren. Sie können die Kabel nicht anschließen, wenn das Fernsehgerät montiert wurde. Schlagen Sie in dem Referenzleitfaden im Lieferumfang des Fernsehgeräts nach. Vorbereitung der Montage des Fernsehgeräts Bezüglich der Installation des Ständers nehmen Sie das Einrichtungshandbuch zur Hand. KD-75XG80 1 Markieren Sie den Einbauort an der Wand.

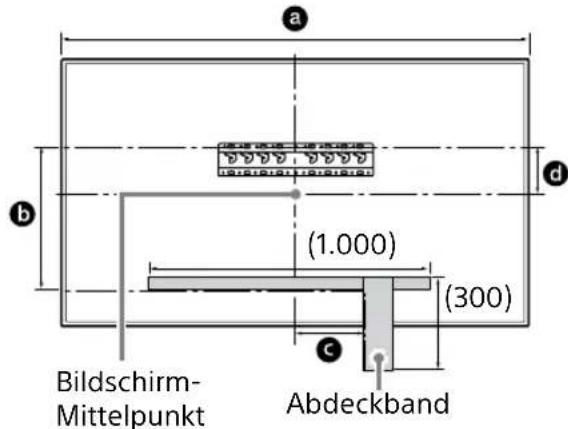

Verwenden Sie Abdeckband usw. (nicht mitgeliefert), um die Position des Fernsehgeräts in der Nähe der Grundplatte oder des Grundplattenadapters zu markieren. Beachten Sie die folgende Tabelle. Bildschirm- Mittelpunkt Abdeckband (1.000) (300) Einheit: mm Modell- bezeichnung Länge für die Markierung Bildschirmmitten- abmessung KD-75XG80

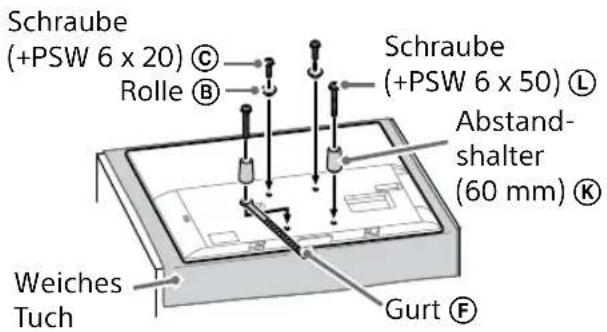

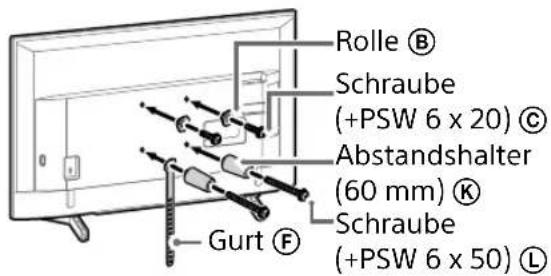

2 Bringen Sie die Montageteile für die Wandhalterung an. Überprüfen Sie die Montageteile anhand der Abschnitte „Mit der SU-WL450 geliefert“ und „Überprüfen der Teile“ auf Seite 5.− 10 (DE) − KD-65XG81 / 65XG80 1 Bringen Sie die Montageteile für die Wandhalterung an. Überprüfen Sie die Montageteile anhand der Abschnitte „Mit der SU-WL450 geliefert“ und „Überprüfen der Teile“ auf Seite 5. Hinweis Befestigen Sie die Montageteile sicher mit Schrauben. Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5N·m {15 kgf·cm} ein. Bewahren Sie die benutzten oder unbenutzten Teile für eine spätere Verwendung an einem sicheren Ort auf. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Standardanbringung (2-a) Gurt Abstandshalter (60 mm) Schraube (+PSW 6 x 50) Rolle Schraube (+PSW 6 x 20) Schmale Anbringung (2-b) Hinweis Bei dieser Art der Montage können Sie einige der Anschlüsse auf der Rückseite des Fernsehgerätes nicht nutzen. Gurt Abstandshalter (20 mm) Rolle Schraube (+PSW 6 x 20) Hinweis Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführen. Bündeln Sie die Verbindungskabel vor der Wandbefestigung, damit nicht darauf getreten werden kann. 4 Nehmen Sie den Tischständer vom Fernsehgerät ab.

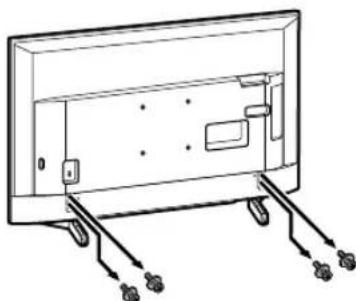

Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät anheben.

Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers. Hinweis Zum Lösen des Tischständers sind drei oder mehr Personen erforderlich. Wenden Sie beim Lösen des Tischständers vom Fernsehgerät keine großen Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen. Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen. Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischständer beim Abnehmen umkippen und Verletzungen verursachen kann. Achten Sie immer darauf, wenn Sie den Tischständer vom Fernsehgerät abnehmen, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird.− 11 (DE) −

Hinweis Zum Lösen des Tischständers sind drei oder mehr Personen erforderlich. Wenden Sie beim Lösen des Tischständers vom Fernsehgerät keine großen Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen. Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen. Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischständer beim Abnehmen umkippen und Verletzungen verursachen kann. Achten Sie immer darauf, wenn Sie den Tischständer vom Fernsehgerät abnehmen, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird. KD-55XG81 / 55XG80 1 Bringen Sie die Montageteile für die Wandhalterung an. Überprüfen Sie die Montageteile anhand der Abschnitte „Mit der SU-WL450 geliefert“ und „Überprüfen der Teile“ auf Seite 5. Hinweis Befestigen Sie die Montageteile sicher mit Schrauben. Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5N·m {15 kgf·cm} ein. Bewahren Sie die benutzten oder unbenutzten Teile für eine spätere Verwendung an einem sicheren Ort auf. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Standardanbringung (2-a) Gurt Abstandshalter (60 mm) Schraube (+PSW 6 x 50) Rolle Schraube (+PSW 6 x 20) 2 Schließen Sie die notwendigen Kabel an das Fernsehgerät an. Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät an der Wand montieren. Sie können die Kabel nicht anschließen, wenn das Fernsehgerät montiert wurde. Schlagen Sie in dem Referenzleitfaden im Lieferumfang des Fernsehgeräts nach. Hinweis Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführen. Bündeln Sie die Verbindungskabel vor der Wandbefestigung, damit nicht darauf getreten werden kann. 3 Nehmen Sie den Tischständer vom Fernsehgerät ab.

Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät anheben.

Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.− 12 (DE) − Schmale Anbringung (2-b) Hinweis Bei dieser Art der Montage können Sie einige der Anschlüsse auf der Rückseite des Fernsehgerätes nicht nutzen. Gurt Abstandshalter (20 mm) Rolle Schraube (+PSW 6 x 20) 2 Schließen Sie die notwendigen Kabel an das Fernsehgerät an. Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät an der Wand montieren. Sie können die Kabel nicht anschließen, wenn das Fernsehgerät montiert wurde. Schlagen Sie in dem Referenzleitfaden im Lieferumfang des Fernsehgeräts nach. Hinweis Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführen. Bündeln Sie die Verbindungskabel vor der Wandbefestigung, damit nicht darauf getreten werden kann. 3 Nehmen Sie den Tischständer vom Fernsehgerät ab. Hinweis Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischständer beim Abnehmen umkippen und Verletzungen verursachen kann. Achten Sie immer darauf, wenn Sie den Tischständer vom Fernsehgerät abnehmen, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird. KD-49XG81 / 49XG80 / 43XG81 / 43XG80 1 Nehmen Sie den Tischständer vom Fernsehgerät ab. Hinweis Legen Sie unbedingt ein weiches Tuch unter das Fernsehgerät, um Beschädigungen an der Bildschirmoberfläche zu vermeiden. Verwenden Sie zum Montieren der Wandhalterung nicht die vom Tischständer abgenommenen Schrauben. Bewahren Sie den abgenommenen Tischständer und die zugehörigen Schrauben unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf. Sie brauchen sie, wenn Sie das Fernsehgerät später auf einem Tisch aufstellen wollen. Der Tischständer kann nicht getrennt erworben werden.WARNUNG Vergewissern Sie sich vor dem Einschalten, dass das Fernsehgerät aufrecht steht. Um Bildungleichmäßigkeiten zu vermeiden, darf das Fernsehgerät nicht mit nach unten weisendem LCD-Bildschirm eingeschaltet werden. Wenn die Oberfläche des Fernsehgeräts zu starkem Druck oder Stößen ausgesetzt wird, kann das Fernsehgerät Sprünge bekommen oder anderweitig beschädigt werden. Legen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine stabile und ebene Oberfläche, so dass der Tischständer über die Kante der Unterlage hinausragt. Wenn Sie den Bildschirm des Fernsehgeräts und den Fuß des Tischständers auf derselben Oberfläche ablegen, liegt das Fernsehgerät instabil und kann beschädigt werden. Wenn Sie den Tischständer vom Fernsehgerät abnehmen, halten Sie den Tischständer fest mit beiden Händen.− 13 (DE) −

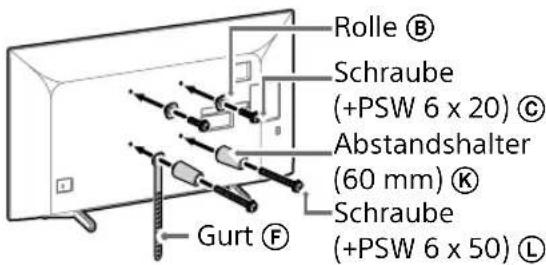

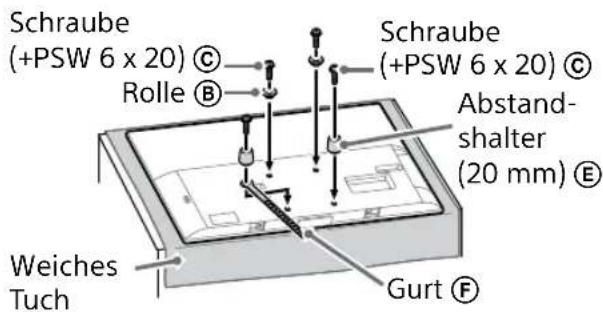

2 Bringen Sie die Montageteile für die Wandhalterung an. Überprüfen Sie die Montageteile anhand der Abschnitte „Mit der SU-WL450 geliefert“ und „Überprüfen der Teile“ auf Seite 5. Hinweis

Befestigen Sie die Montageteile sicher mit Schrauben. Wenn Sie einen elektrischen Schraubenzieher verwenden, stellen Sie ein Drehmoment von etwa 1,5N·m {15 kgf·cm} ein. Bewahren Sie die benutzten oder unbenutzten Teile für eine spätere Verwendung an einem sicheren Ort auf. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Standardanbringung (2-a) Gurt Abstand- shalter (60 mm) Schraube (+PSW 6 x 50) Rolle Schraube (+PSW 6 x 20) Weiches Tuch Schmale Anbringung (2-b) Hinweis

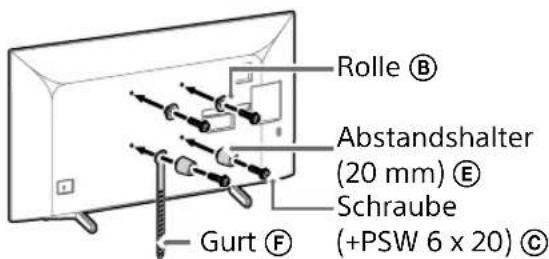

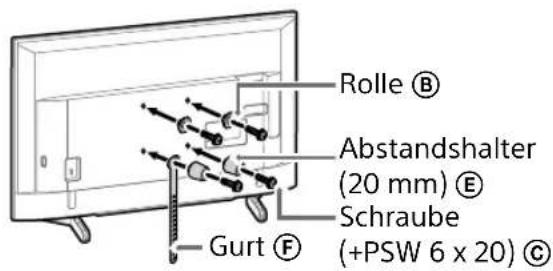

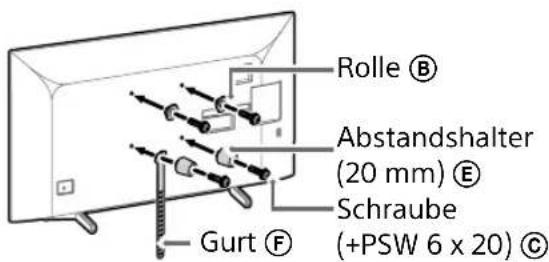

Bei dieser Art der Montage können Sie einige der Anschlüsse auf der Rückseite des Fernsehgerätes nicht nutzen. Gurt Abstand- shalter (20 mm) Rolle Schraube (+PSW 6 x 20) Weiches Tuch Schraube (+PSW 6 x 20) 3 Schließen Sie die notwendigen Kabel an das Fernsehgerät an. Stellen Sie sicher, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät an der Wand montieren. Sie können die Kabel nicht anschließen, wenn das Fernsehgerät montiert wurde. Schlagen Sie in dem Referenzleitfaden im Lieferumfang des Fernsehgeräts nach. Hinweis

Lassen Sie das Verlegen der Kabel in der Wand von einem lizenzierten Fachmann ausführen. Bündeln Sie die Verbindungskabel vor der Wandbefestigung, damit nicht darauf getreten werden kann.− 14 (DE) − Montieren des Fernsehgeräts an der Wand KD-75XG80 1 Heben Sie das Fernsehgerät an.

Informationen zur Position der Rollen zum Einhängen der Grundplatte oder des Grundplattenadapters finden Sie in der Tabelle in Schritt 3 unter „Festlegen der Montageposition“ auf Seite 7.

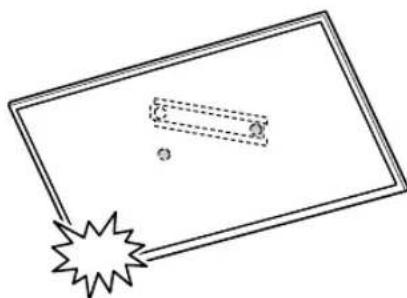

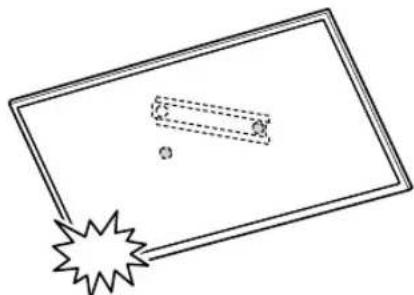

Achten Sie darauf, dass die Rückseite des Fernsehgeräts beim Halten des Fernsehgeräts die Grundplatte oder den Grundplattenadapter berührt. Hinweis Halten Sie das Fernsehgerät mit beiden Händen fest und vergewissern Sie sich, dass der Gurt und die Unterseite des Fernsehgeräts mit dem Abdeckband übereinstimmen. Tragen Sie das Fernsehgerät mit drei Personen, und die Person, die sich vor dem Fernsehgerät befindet, weist die anderen an, die Position einzustellen. Seien Sie bei der Montage des Fernsehgeräts an der Wand sehr vorsichtig. Dies gilt insbesondere für die Person, die das Fernsehgerät von unten trägt, denn das Fernsehgerät kann herunterfallen und schwere Körperverletzungen oder sogar den Tod verursachen.

2 Montieren Sie das Fernsehgerät auf der Grundplatte oder dem Grundplattenadapter.

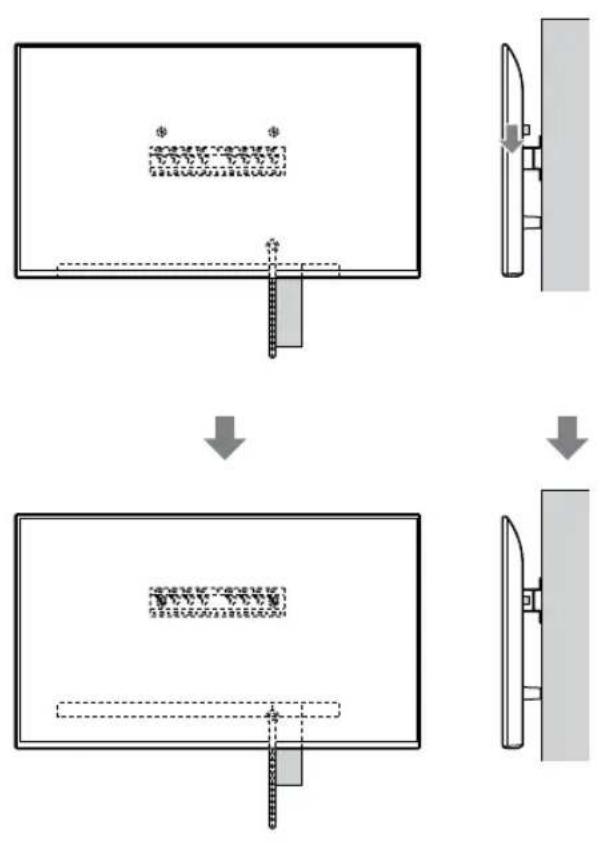

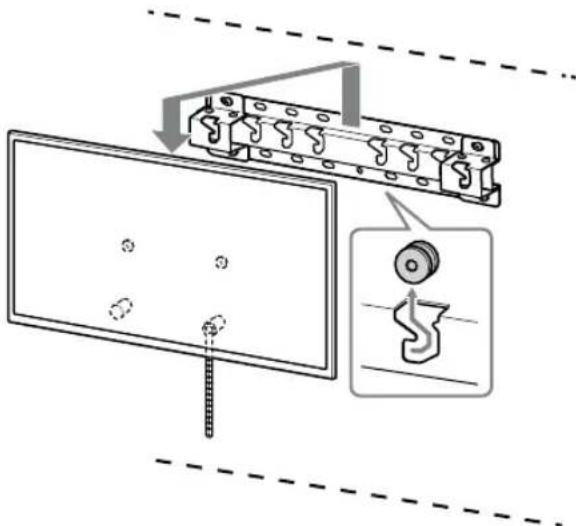

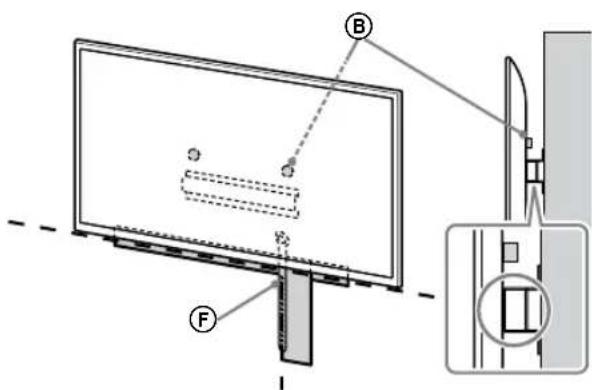

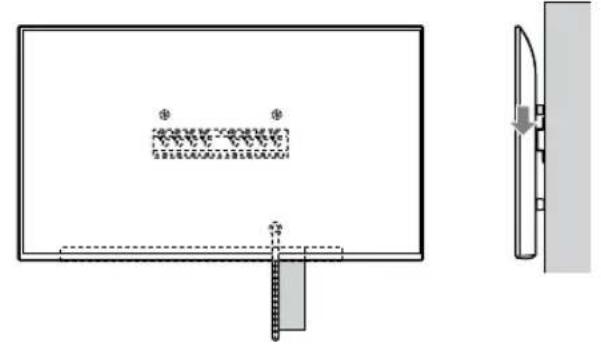

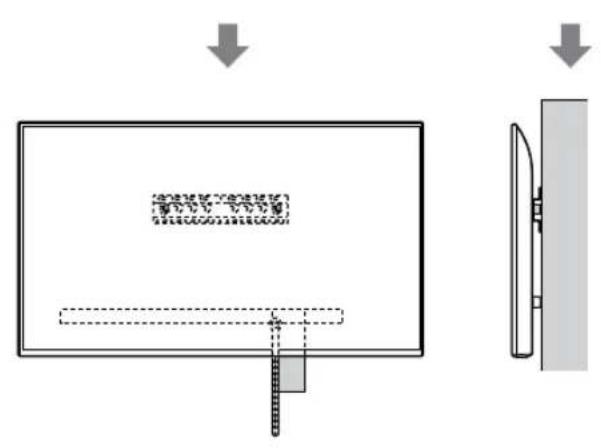

Schieben Sie das Fernsehgerät vorsichtig nach unten und hängen Sie die Rollen , die an der Rückseite des Fernsehgeräts angebracht sind, an die Grundplatte oder den Grundplattenadapter, wobei Sie auf die Form der Löcher achten müssen.

Überprüfen Sie nach der Montage des Fernsehgeräts an der Wand, ob die Rollen fest in die Grundplatte oder den Grundplattenadapter eingerastet sind.

Lassen Sie beide Hände langsam los, um sicherzustellen, dass das Fernsehgerät nicht herunterfällt.

Nach der Montage des Fernsehgeräts an der Wand entfernen Sie das Abdeckband usw. von der Wand.− 15 (DE) −

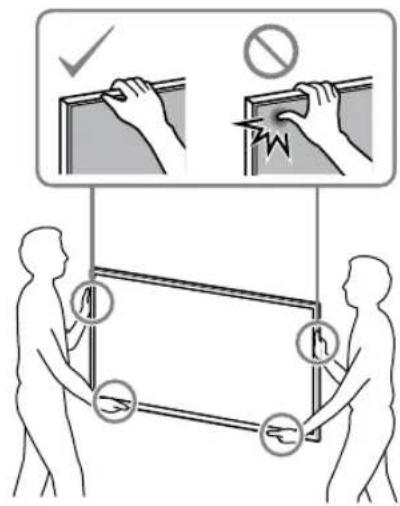

− 16 (DE) − WARNUNG Achten Sie darauf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät beim Tragen halten. 3 Verhindern Sie, dass sich die Unterseite des Fernsehgeräts bewegt.

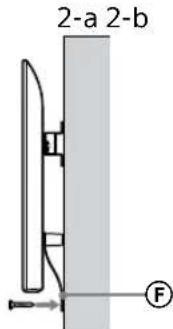

Spannen Sie den Gurt und befestigen Sie ihn fest an der Wand. 2-a 2-b

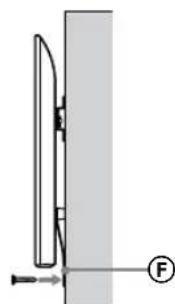

Verwenden Sie eine Schraube mit einem Durchmesser von 5 mm bzw. eine entsprechende Schraube (nicht mitgeliefert). Hinweis Versuchen Sie, die Unterseite des Fernsehgeräts leicht in Ihre Richtung zu ziehen, um sicherzustellen, dass es sich nicht nach vorne bewegt. Wenn es sich bewegt, ist es nicht richtig fixiert und der Gurt sollte erneut fest fixiert werden. KD-65XG81 / 65XG80 / 55XG81 / 55XG80 / 49XG81 / 49XG80 / 43XG81 / 43XG80 1 Heben Sie das Fernsehgerät an.

Informationen zur Position der Rollen zum Einhängen der Grundplatte oder des Grundplattenadapters finden Sie in der Tabelle in Schritt 3 unter „Festlegen der Montageposition” auf Seite 7.

Achten Sie darauf, dass die Rückseite des Fernsehgeräts beim Halten des Fernsehgeräts die Grundplatte oder den Grundplattenadapter berührt.

Hinweis Halten Sie das Fernsehgerät mit beiden Händen fest. 2 Montieren Sie das Fernsehgerät auf der Grundplatte oder dem Grundplattenadapter.

Schieben Sie das Fernsehgerät vorsichtig nach unten und hängen Sie die Rollen , die an der Rückseite des Fernsehgeräts angebracht sind, an die Grundplatte oder den Grundplattenadapter, wobei Sie auf die Form der Löcher achten müssen.

Überprüfen Sie nach der Montage des Fernsehgeräts an der Wand, ob die Rollen fest in die Grundplatte oder den Grundplattenadapter eingerastet sind.

Lassen Sie beide Hände langsam los, um sicherzustellen, dass das Fernsehgerät nicht herunterfällt.− 17 (DE) −

Achten Sie darauf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät beim Tragen halten. 3 Verhindern Sie, dass sich die Unterseite des Fernsehgeräts bewegt.

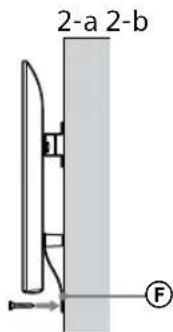

Spannen Sie den Gurt und befestigen Sie ihn fest an der Wand. 2-a 2-b

Verwenden Sie eine Schraube mit einem Durchmesser von 5 mm bzw. eine entsprechende Schraube (nicht mitgeliefert). Hinweis

Versuchen Sie, die Unterseite des Fernsehgeräts leicht in Ihre Richtung zu ziehen, um sicherzustellen, dass es sich nicht nach vorne bewegt. Wenn es sich bewegt, ist es nicht richtig fixiert und der Gurt sollte erneut fest fixiert werden.− 19 (DE) −

Überprüfen der abgeschlossenen Montage Überprüfen Sie die folgenden Punkte.

Die Rollen sind fest in die Grundplatte oder den Grundplattenadapter eingehängt.

Die Kabel sind nicht verdreht oder eingeklemmt.

Der Gurt ist straff gespannt. WARNUNG

Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen. Sonstige Informationen Führen Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmen. WARNUNG

Achten Sie darauf, dass zwei oder mehr Personen (drei oder mehr Personen ab 75-Zoll-Fernsehgerät) das Fernsehgerät beim Abnehmen halten. Technische Daten
