BRUKSANVISNING KD65XG8096 SONY

Installasjonsveiledning

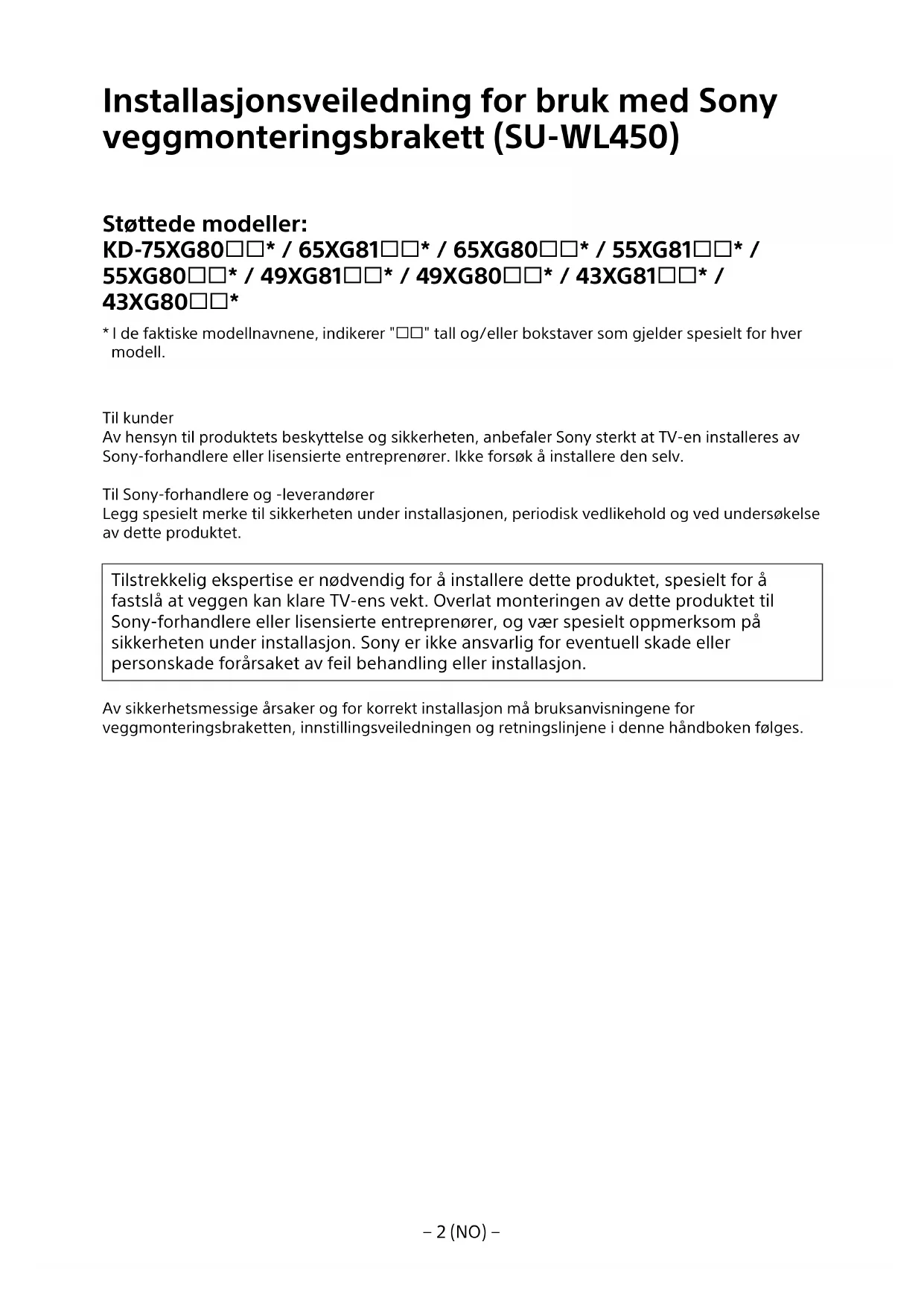

• I de faktiske modellnavnene, indikerer "" tall og/eller bokstaver som gjelder spesielt for hver modell. Til kunder Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller lisensierte entreprenører. Ikke forsøk å installere den selv. Til Sony-forhandlere og -leverandører Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet. Tilstrekkelig ekspertise er nødvendig for å installere dette produktet, spesielt for å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av dette produktet til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon. Av sikkerhetsmessige årsaker og for korrekt installasjon må bruksanvisningene for veggmonteringsbraketten, innstillingsveiledningen og retningslinjene i denne håndboken følges.− 3 (NO) −

Om sikkerheten Takk for at du kjøpte dette produktet. Til kunder Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon, eller installasjon av annet enn det spesifiserte produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke. Til Sony-forhandlere Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom denne bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon. Gi denne håndboken til kunden etter installasjon. Denne bruksanvisningen viser korrekt håndtering av produktet og viktige forholdsregler som er nødvendige for å forhindre uhell. Sørg for at du leser nøye gjennom denne håndboken og bruker produktet på riktig måte. Ha denne håndboken tilgjengelig for fremtidig referanse. Sonys produkter er utviklet med fokus på sikkerheten. Hvis produktene brukes feil, kan det derimot følge til alvorlig personskade på grunn av brann, elektrisk støt, produktet velter eller faller ned. Overhold forholdsreglene for sikkerhet for å forhindre slike uhell. FORSIKTIG Spesifiserte produkter Denne veggmonteringsbraketten er utviklet for bruk med de oppgitte TV-produktene. For TV-er, se referanseveiledningene til TV-ene for å bekrefte at veggmonteringsbraketten kan brukes. Til kunder ADVARSEL Hvis følgende forholdsregler ikke følges, kan alvorlig personskade eller dødsfall oppstå gjennom brann, elektrisk støt eller produktet kan falle ned. Overlat installasjonen til lisensierte entreprenører og hold små barn unna under installasjonen. Hvis veggmonteringsbraketten eller TV-en ikke installeres riktig, kan følgende uhell oppstå. Sørg for at lisensierte entreprenører utfører installasjonen.

Hvis veggmonteringsbraketten ikke installeres solid nok på veggen, kan enheten falle ned og forårsake personskade eller skade på eiendom. Overlat flytting eller demontering av TV-en til lisensierte entreprenører. Hvis en annen person enn lisensierte entreprenører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på eiendom. Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) bærer eller demonterer TV-en. Ikke fjern skruer e.l. etter montering av TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom. Ikke gjør endringer på delene til veggmonteringsbraketten. Hvis du gjør dette, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Ikke monter noe annet utstyr enn det spesifiserte produktet. Denne veggmonteringsbraketten er utviklet for bruk med det spesifiserte produktet. Hvis du monterer annet utstyr enn det som er spesifisert, kan det falle ned eller ødelegges, og forårsake personskade eller skade på eiendom. Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten. Ikke rist TV-en til venstre/ høyre eller opp/ned. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom. Ikke len deg på eller heng fra TV-en. Ikke len deg på eller heng fra TV-en da den kan falle ned på deg og forårsake personskade. FORSIKTIG Hvis følgende forholdsregler ikke følges, kan personskade eller skade på eiendom oppstå. Ikke håndter produktet med ekstrem kraft under rengjøring eller vedlikehold. Ikke bruk ekstrem kraft på oversiden på TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom. Forholdsregler

Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget eller tapeten kan løsne, avhengig av veggens materiale.

Hvis veggmonteringsbraketten er fjernet etter at den er montert på veggen, står skruehullene igjen.

Ikke bruk veggmonteringsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner. Installere veggmonteringsbraketten Til Sony-forhandlere ADVARSEL Følgende instrukser er bare for Sony-forhandlere. Les sikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.− 4 (NO) − Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Ikke monter veggmonteringsbraketten på veggoverflater som en søyle hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet eller siden på TV-en, kan det føre til personskade eller skade på eiendom. Ikke installer TV-en over eller under et klimaanlegg. Hvis TV-en utsettes for vannlekkasjer eller luftstrøm fra et klimaanlegg over lang tid, kan dette forårsake brann, elektrisk støt eller en feilfunksjon på TV-en. Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter anvisningene i denne bruksanvisningen. Hvis noen av skruene er løse eller faller ut, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Sørg for at du bruker riktige skruer etter materialet i veggen og installer enheten sikkert med fire eller flere skruer av størrelsen 8 mm diameter (eller tilsvarende). Sørg for at du bruker de inkluderte skruene og tilkoblingsdelene på riktig måte etter anvisningene som er gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en. Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen. Dersom noen av skruene er løse eller faller ut, kan TV-en falle ned og forårsake personskade eller skade på TV-en. Sørg for at du strammer skruene godt til i riktig posisjon. Hvis du ikke vil gjøre dette, kan TV-en falle ned og forårsake personskade eller skade på TV-en. Vær forsiktig så TV-en ikke utsettes for støt under installasjon. Hvis TV-en utsettes for støt, kan den falle ned eller ødelegges. Dette kan forårsake personskade. Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat. Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade. Etter riktig installasjon av TV-en, må du feste kablene på riktig måte. Hvis personer eller gjenstander blir viklet inn i kablene, kan dette føre til personskade eller skade på TV-en. Ikke la strømledningen eller forbindelsesledningen komme i klem. Hvis strømledningen eller forbindelsesledningen blir klemt mellom enheten og veggen, eller blir bøyd eller vridd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning eller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt. Skruene som er nødvendige for å sikre veggmonteringsbraketten til veggen følger ikke med. Bruk skruer som passer for veggmaterialet og strukturen når du monterer veggmonteringsbraketten.− 5 (NO) −

Installere TV-en på veggen Installasjonsfremgangsmåten varierer avhengig av TV-en. Bruk veggmonteringsbrakett SU-WL450 til å installere TV-en på veggen. Merknad

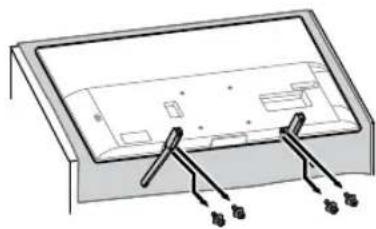

Hvis bordstativet er festet på TV-en, kobler du fra bordstativet på forhånd. Se Innstillingsveiledning og følg trinnene i motsatt rekkefølge for å løsne bordstativet. Plasser TV-en med skjermen vendt ned på en plan og stabil overflate dekt til med en tykk, myk klut, når du sikrer tilkoblingsdelene for veggmonteringsbrakett eller når du fjerner bordstativet fra TV-en for å forhindre skade på overflaten til LCD-skjermen. Sørg for at skruene du har fjernet blir oppbevart på en trygg plass, utenfor barns rekkevidde. Forberede installasjonen

Sørg for å ha TV-ens referanseveiledning og innstillingsveiledningen tilgjengelig før installasjonen.

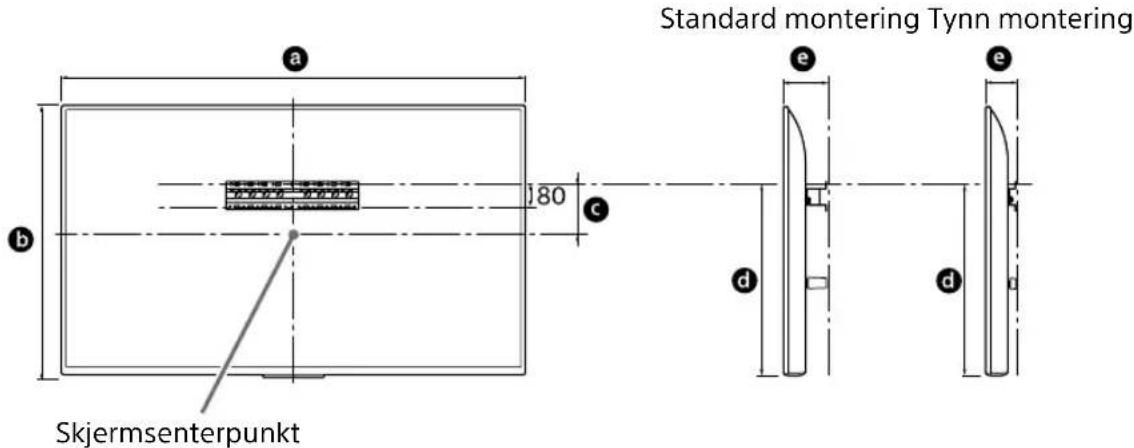

Bekreft posisjonen TV-en skal installeres i.

• Brakettposisjonen er under skjermsenterpunktet.MerknadTallene i tabellen kan variere noe avhengig av installasjonen.Når TV-en er installert på veggen, lener øvre side av TV-en noe fremover.− 7 (NO) −

La det være en passende klarering mellom TV-en og taket og fremspringende deler av veggen som vist under. Enhet: mm

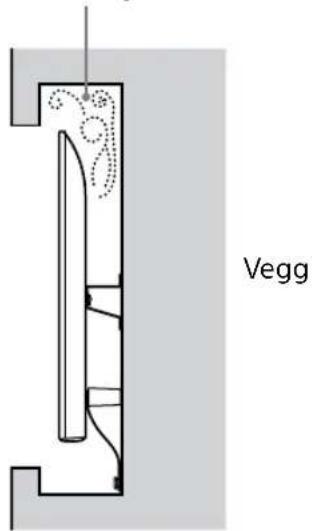

Sikre god ventilasjon og forhindre oppsamling av smuss eller støv:ˋ Ikke legg TV-en flatt, installer den opp ned, baklengs eller sideveis.ˋ Ikke plasser TV-en på en hylle, teppe, seng eller i et skap.ˋ Ikke dekk til TV-en med en klut, som gardiner, eller med aviser, osv.ˋ Aldri installer TV-en som vist under. Luftsirkulering er blokkert. Vegg Merknad

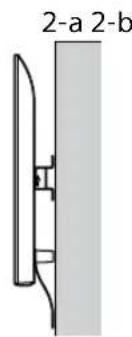

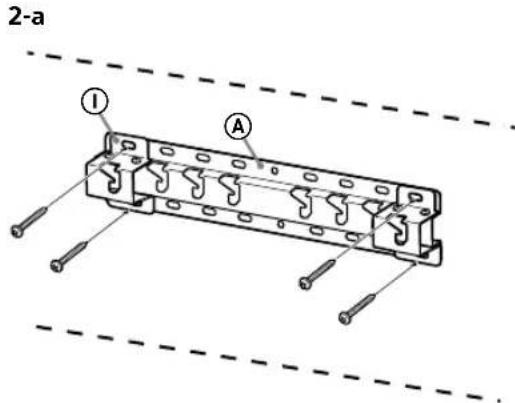

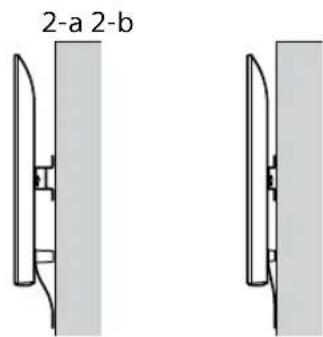

Hvis du har tenkt å legge kablene i veggen, må du lage et hull i veggen for å føre inn kablene før du starter installasjonen. For å forhindre at kablene klemmes, må du lage et hull i veggen en plass utenfor perimeteret til sokkelen (20) , sokkeladapter og avstandsstykket (20) , avstandsstykket (60) . 2 Velg veggmonteringsstil. Avstand fra TV-ens bakside fra veggen kan velges som vist under. 2-a Standard montering 2-b Tynn montering Se tabellen i trinn 1. ADVARSEL

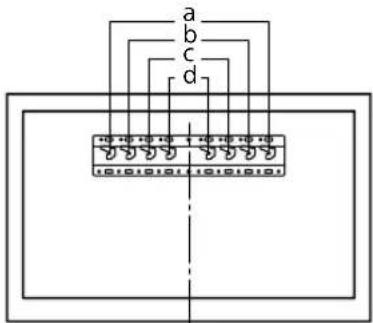

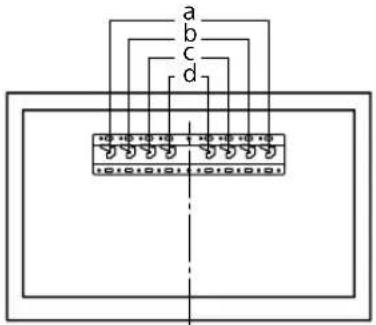

Når 2-b er valgt, er tilgang til bakre terminal begrenset. 2-a 2-b 3 Se tabellen under om sted for montering av sokkeladapter. Når du velger 2-b, hopper du over dette trinnet. Modellnavn Krokplassering KD-75XG80 KD-65XG81 KD-65XG80

c− 8 (NO) − Monter sokkeladapter ved å bruke skrue (PSW 4x10) på sokkel (20) når du velger 2-a.

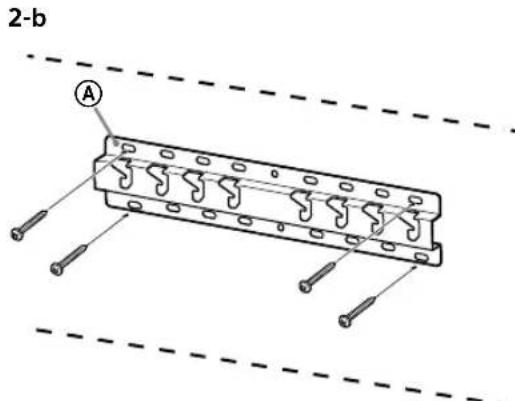

4 Bestem posisjonene til skruene for å installere sokkelen (20) . Se spesifikasjonene på side 19. Når du velger 2-a, kan du bruke hullposisjonene til sokkeladapter . ADVARSEL Veggen som TV-en skal monteres på skal kunne støtte en vekt på minst fire ganger TV-ens (Se TV-ens referanseveiledning for vekten til TV-en.). Bestem styrken til veggen som TV-en skal monteres på. Gjør veggen sterkere ved behov. Installere sokkelen på veggen

Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).

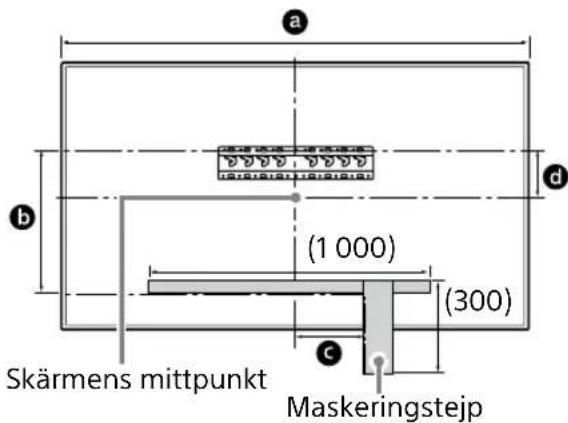

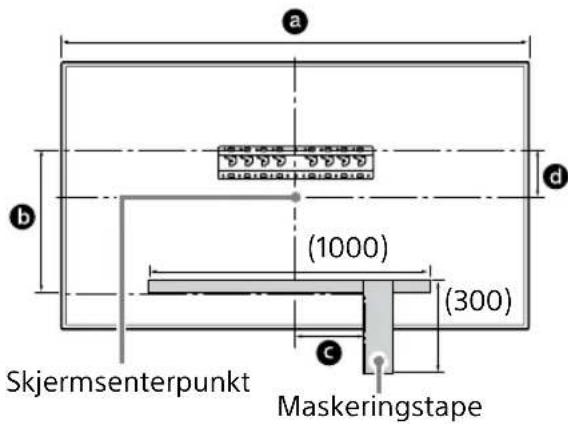

Bruk maskeringstape osv. (medfølger ikke) for å merke plasseringen av TV-en i nærheten av sokkelen eller sokkeladapteren. Se følgende tabell. Skjermsenterpunkt Maskeringstape (1000) (300) Enhet: mm Modellnavn Lengde for markering Skjermsen- termål KD-75XG80

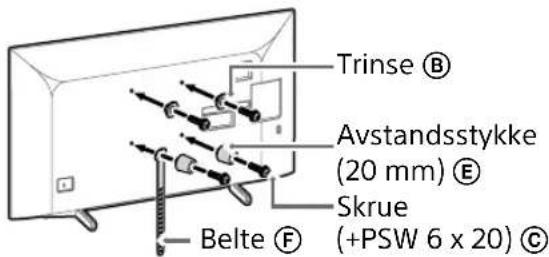

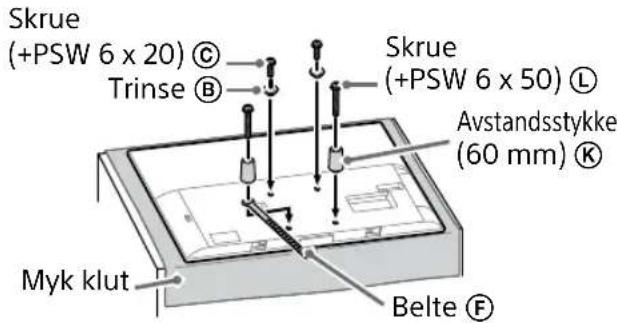

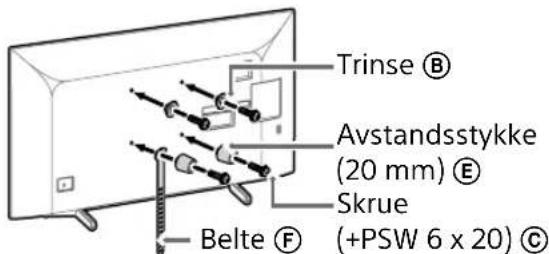

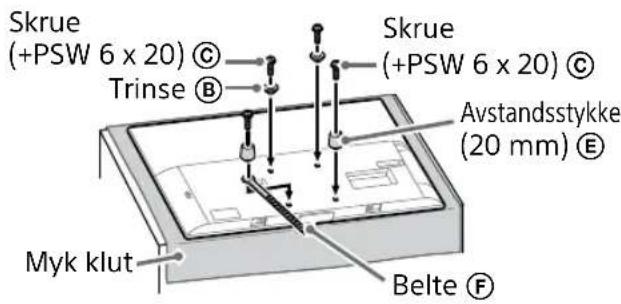

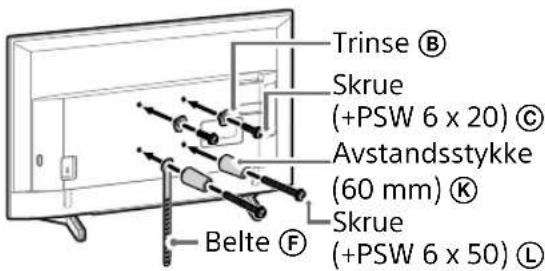

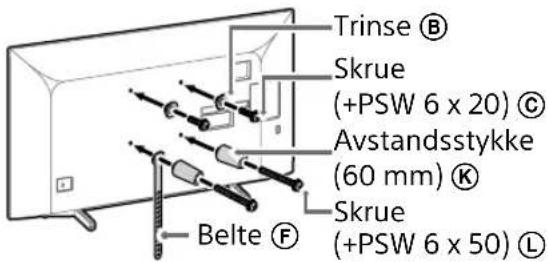

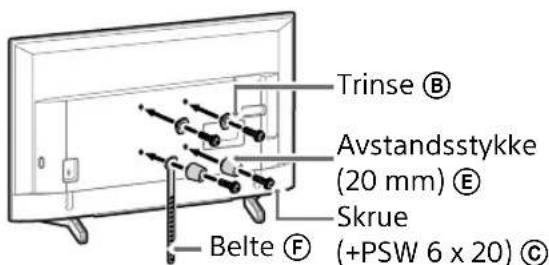

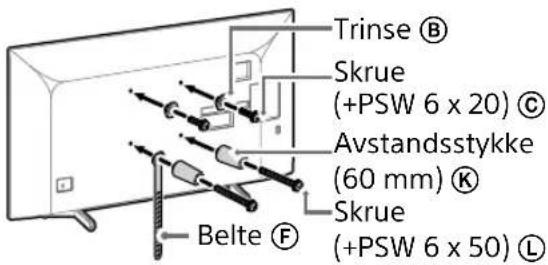

2 Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved å henvise til "Inkludert med SU-WL450" under "Kontrollere delene" på side 5. Merknad Fest tilkoblingsdelene sikkert med skruer. Når du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}. Sørg for at de brukte eller ubrukte delene blir oppbevart på en trygg plass for framtidig bruk. Ta vare på denne håndboken for senere.− 10 (NO) − KD-65XG81 / 65XG80 1 Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved å henvise til "Inkludert med SU-WL450" under "Kontrollere delene" på side 5. Merknad Fest tilkoblingsdelene sikkert med skruer. Når du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}. Sørg for at de brukte eller ubrukte delene blir oppbevart på en trygg plass for framtidig bruk. Ta vare på denne håndboken for senere. Standard montering (2-a) Belte Avstandsstykke (60 mm) Skrue (+PSW 6 x 50) Trinse Skrue (+PSW 6 x 20) Tynn montering (2-b) Merknad Noen av terminalene på baksiden av TV-en kan ikke brukes når denne monteringsstilen benyttes. Belte Avstandsstykke (20 mm) Trinse Skrue (+PSW 6 x 20) 4 Demonter bordstativet fra TV-en.

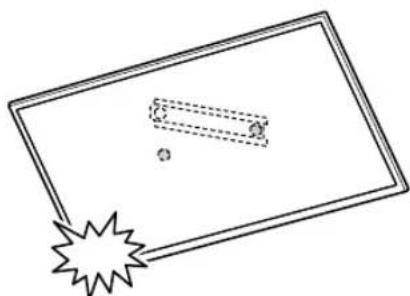

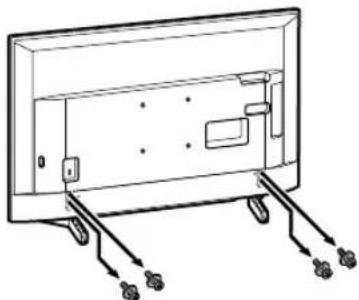

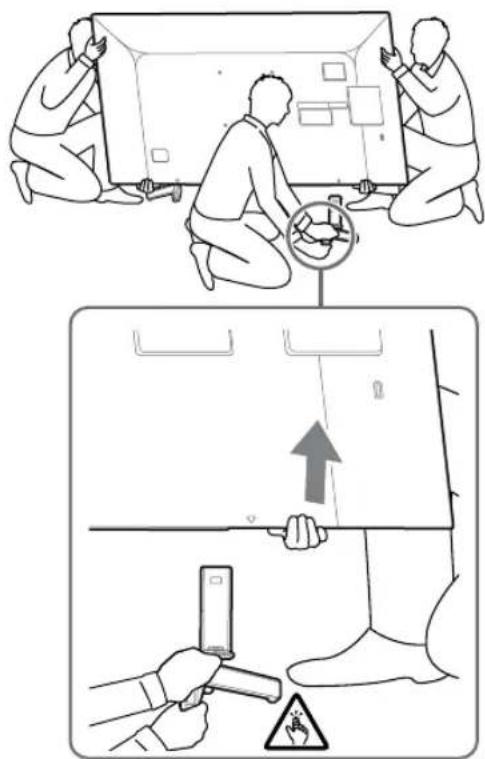

Gjenta det forrige trinnet og fjern den andre siden av bordstativet. Merknad Tre eller flere personer er nødvendig for å løsne bordstativet. Vær forsiktig så du ikke bruker for mye kraft når bordstativet løsnes fra TV-en, da dette kan medføre at TV-en faller ned og også medføre personskader eller fysiske skader på TV-en. Vær forsiktig ved håndtering av bordstativet for å hindre skader på TV-en. Vær forsiktig når TV-en løftes, da bordstativet er løsnet, bordstativet kan vippe over og medføre personskader. Vær forsiktig når bordstativet fjernes fra TV-en for å hindre at det faller ned og skader overflaten på TV-en som det er festet til.− 11 (NO) −

Gjenta det forrige trinnet og fjern den andre siden av bordstativet. Merknad Tre eller flere personer er nødvendig for å løsne bordstativet. Vær forsiktig så du ikke bruker for mye kraft når bordstativet løsnes fra TV-en, da dette kan medføre at TV-en faller ned og også medføre personskader eller fysiske skader på TV-en. Vær forsiktig ved håndtering av bordstativet for å hindre skader på TV-en. Vær forsiktig når TV-en løftes, da bordstativet er løsnet, bordstativet kan vippe over og medføre personskader.− 12 (NO) − 2 Koble de(n) nødvendige kabelen(e) til TV-en. Sørg for at kablene kobles til før du installerer TV-en på veggen. Du kan ikke koble til kablene når TV-en er installert. Se referanseveiledningen som er inkludert med TV-en. Merknad Overlat kabelføring inne i veggen til en lisensiert entreprenør. Før veggmontering bør du samle sammen tilkoblingskablene for å hindre at du tråkker på dem. 3 Demonter bordstativet fra TV-en. Merknad Vær forsiktig når TV-en løftes, da bordstativet er løsnet, bordstativet kan vippe over og medføre personskader. Vær forsiktig når bordstativet fjernes fra TV-en for å hindre at det faller ned og skader overflaten på TV-en som det er festet til. KD-49XG81 / 49XG80 / 43XG81 / 43XG80 1 Demonter bordstativet fra TV-en. Merknad Pass på at du plasserer TV-en hvor du har lagt en myk klut for å forhindre skade på skjermens overflate. Ved installasjon av veggmonteringsbraketten, ikke bruk skruene som fjernes fra bordstativet. Sørg for at bordstativet og skruene du har fjernet blir oppbevart på en trygg plass, utenfor barns rekkevidde. Du trenger disse hvis du vil bruke TV-en på et bord i fremtiden. Bordstativet kan ikke kjøpes separat.ADVARSEL Sørg for at TV-en står i en vertikal posisjon før den slås på. TV-en må ikke slås på med LCD-skjermen vendt ned da dette kan føre til en ujevn bildeoppstilling. Hvis trykk eller støt påføres overflaten på TV-en, kan TV-en bli ødelagt eller skadet. Legg TV-en med forsiden ned på en stabil og jevn overflate med bordstativet hengende over kanten på overflaten. Hvis overflaten på TV-en og sokkelen til bordstativet er på samme overflate i et plan, vil den være ustabil og du kan skade TV-en. Hold bordstativet sikkert med begge hender når du demonterer bordstativet fra TV-en. 2 Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved å henvise til "Inkludert med SU-WL450" under "Kontrollere delene" på side 5. Merknad Fest tilkoblingsdelene sikkert med skruer. Når du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}. Sørg for at de brukte eller ubrukte delene blir oppbevart på en trygg plass for framtidig bruk. Ta vare på denne håndboken for senere. Standard montering (2-a) Belte Avstandsstykke (60 mm) Skrue (+PSW 6 x 50) Trinse Skrue (+PSW 6 x 20) Myk klut− 13 (NO) −

Se tabellen i trinn 3 i “Bestemme installasjonsstedet” på side 7 for plassering av trinsene i opphenget på sokkelen eller sokkeladapteren.

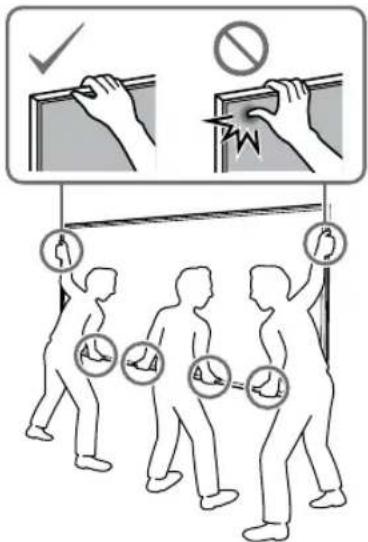

Sørg for at baksiden av TV-en berører sokkelen eller sokkeladapteren når TV-en holdes. Merknad Hold TV-en sikkert med begge hender og sørg for at beltet og bunnen av TV-en stemmer overens med maskeringstapen. Bruk tre personer når TV-en løftes, mens personen foran TV-en leder de andre for å justere posisjonen. Vær svært forsiktig når TV-en installeres på veggen, spesielt for personen som støtter TV-en foran, TV-en kan falle og medføre alvorlige personskader eller til og med dødsfall.

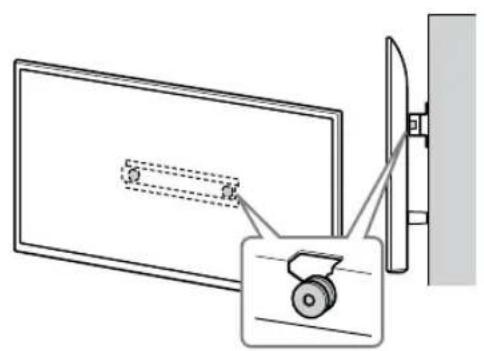

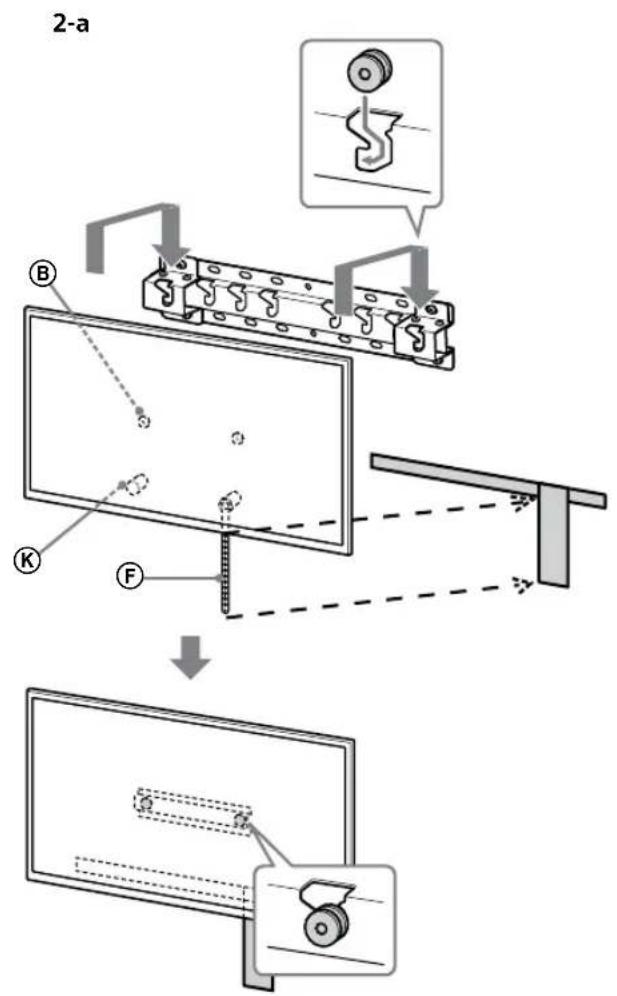

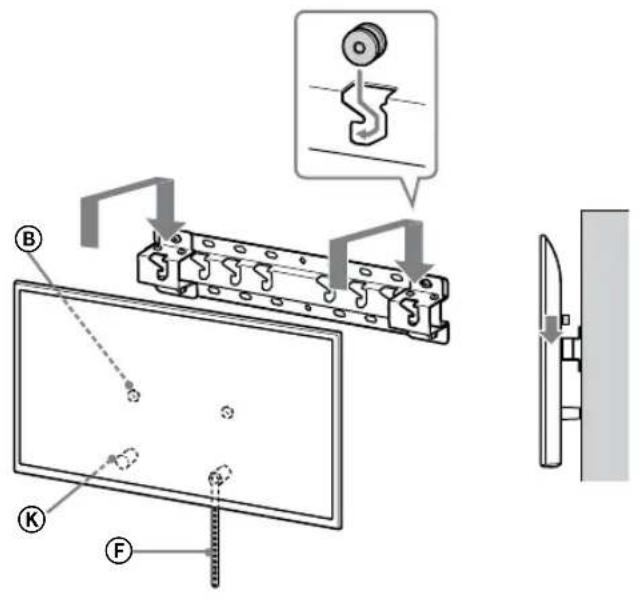

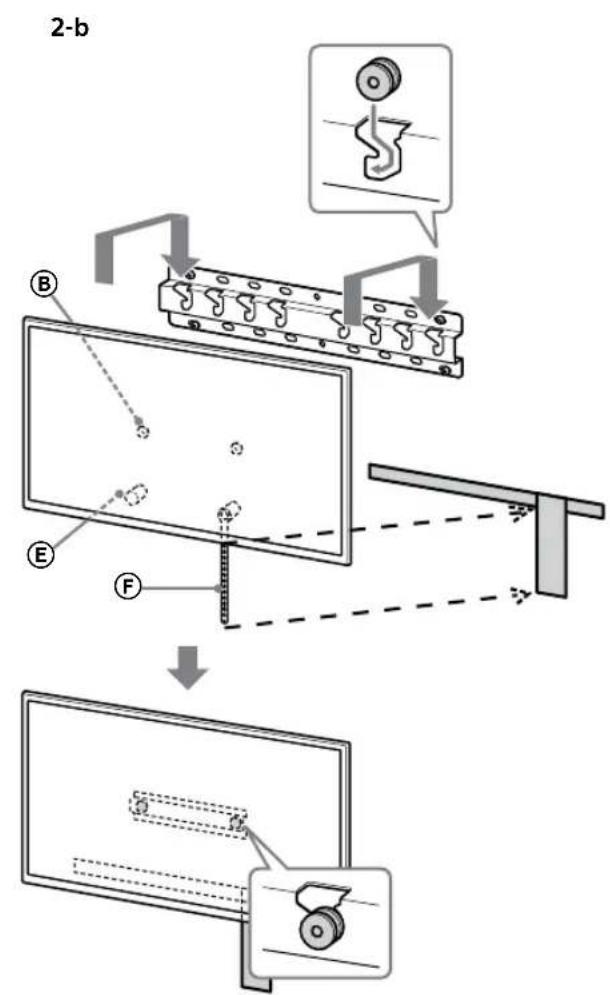

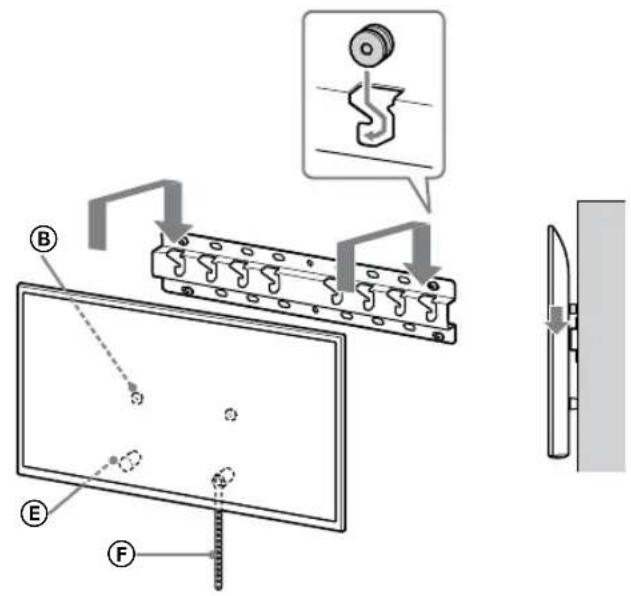

La TV-en gli forsiktig ned og heng trinsene som er festet på baksiden av TV-en opp på sokkelen eller sokkeladapteren, sørg for å bekrefte formen på hullene.

Slipp med begge hender langsomt for å sikre at TV-en ikke faller.

Etter installasjon av TV-en på veggen fjernes maskeringstape osv. fra veggen.− 15 (NO) −

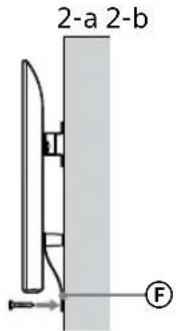

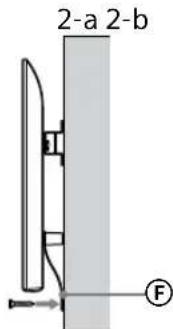

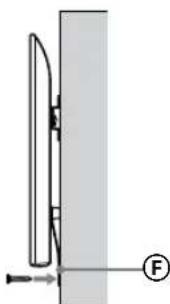

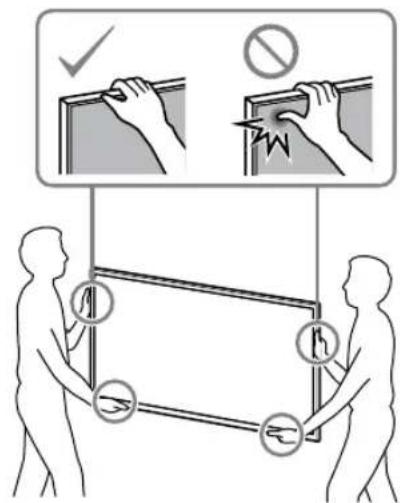

− 16 (NO) − ADVARSEL Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) holder TV-en når den bæres. 3 Forhindre at bunnen på TV-en forskyves.

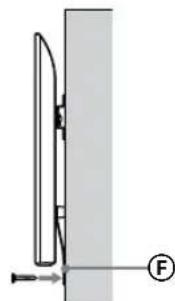

Bruk en skrue med 5 mm diameter eller tilsvarende (følger ikke med). Merknad Prøv å dra bunnen på TV-en mot deg selv litt, så du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte burde strammes riktig igjen. KD-65XG81 / 65XG80 / 55XG81 / 55XG80 / 49XG81 / 49XG80 / 43XG81 / 43XG80 1 Løft TV-en.

Se tabellen i trinn 3 i “Bestemme installasjonsstedet” på side 7 for plassering av trinsene i opphenget på sokkelen eller sokkeladapteren.

Sørg for at baksiden av TV-en berører sokkelen eller sokkeladapteren når TV-en holdes.

La TV-en gli forsiktig ned og heng trinsene som er festet på baksiden av TV-en opp på sokkelen eller sokkeladapteren, sørg for å bekrefte formen på hullene.

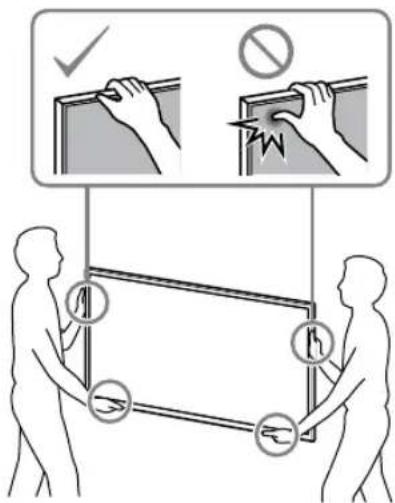

Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) holder TV-en når den bæres. 3 Forhindre at bunnen på TV-en forskyves.

Prøv å dra bunnen på TV-en mot deg selv litt, så du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte burde strammes riktig igjen.− 19 (NO) −

Bekrefte fullføringen av installasjonen Kontroller følgende punkter.

Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte. Annen informasjon Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge. ADVARSEL

Sørg for at to eller flere personer (tre eller flere personer for TV-er på 75 tommer eller mer) holder TV-en når den fjernes. Spesifikasjoner
