PDB6021E - Köksfläkt PROGRESS - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Mått (B x D x H)	600 x 500 x 400 mm (uppskattning)
Vikt	Cirka 10 kg
Elanslutning	220-240 V, 50 Hz
Sugkapacitet	3 hastigheter (min, max)
Avluftningstyp	Utsug (utomhusavluftning) eller filter (recirkulation)
Belysning	Glödlampa 3W, sockel E14, 220-240V
Fettfilter	Tvättbart metallfilter (diskmaskin)
Kolfilter	Valfritt, typ Long Life tvättbart eller icke tvättbart
Minsta avstånd ovanför spis	50 cm (elektrisk), 65 cm (gas eller kombi)
Rengöring	Fuktig trasa med neutralt rengöringsmedel, undvik alkohol och slipmedel
Underhållsfrekvens	Rengör filter minst en gång i månaden
Byte av kolfilter	Var 4:e månad (icke tvättbart) eller var 3:e år (tvättbart)
Byte av lampa	Använd glödlampa av samma typ (3W, E14)
Säkerhet	Koppla ur före underhåll; flambera inte under fläkten
Hushållsanvändning	Endast för sug av matlagningsångor och ånga
Installation	Måste utföras av kvalificerad fackman
Reservdelar	Filter och lampor finns hos kundtjänst

Vanliga frågor - PDB6021E PROGRESS

Vilket är det minsta avståndet mellan fläkten och spisen?

Minsta avstånd är 50 cm för en elektrisk spis och 65 cm för en gas- eller kombispis.

Hur rengör man fettfiltret?

Det tvättbara metallfettfiltret kan rengöras för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och kort program. Det rekommenderas att rengöra det minst en gång i månaden.

När ska kolfiltret bytas?

För icke tvättbart kolfilter (typ 15) bör det bytas ut senast var 4:e månad. För tvättbart Long Life-filter ska filtret bytas var 3:e år.

Vilken typ av glödlampa ska användas för byte?

Använd en glödlampa på 3W, sockel E14, spänning 220-240V. ILCOS-referensen är DRBB/C-3-220-240-E14-35/102.

Rekommenderad sugkapacitet vid matlagning?

Använd maximal sugkraft vid hög ångkoncentration. Slå på fläkten 5 minuter innan du börjar laga mat och låt den gå 15 minuter efter.

Kan fläkten användas med recirkulation?

Ja, fläkten kan användas med filter (inomhusrecirkulation) med ett aktivt kolfilter monterat. Välj då ett lämpligt filter (typ 15 eller Long Life).

Hur rengör man tvättbart kolfilter?

Long Life-kolfiltret kan rengöras varannan månad i varmt vatten med milt rengöringsmedel eller i diskmaskin vid 65°C. Ta sedan bort filtret och torka i ugn på 100°C i 10 minuter.

Vad gör man vid lampfel?

Koppla ur fläkten, kontrollera att lampan är kall, och byt den mot en glödlampa av samma typ (3W, E14). Använd aldrig en lampa med annan effekt.

Är det säkert att lämna fläkten utan uppsikt?

Det rekommenderas inte att lämna fläkten utan uppsikt vid fritering eller användning av öppen låga. Flambera aldrig under fläkten för att undvika brandrisk.

Vilka rengöringsprodukter kan användas för fläkten?

Använd en fuktig trasa med neutralt flytande rengöringsmedel. Använd inte slipande eller alkoholbaserade produkter eftersom de kan skada ytorna.

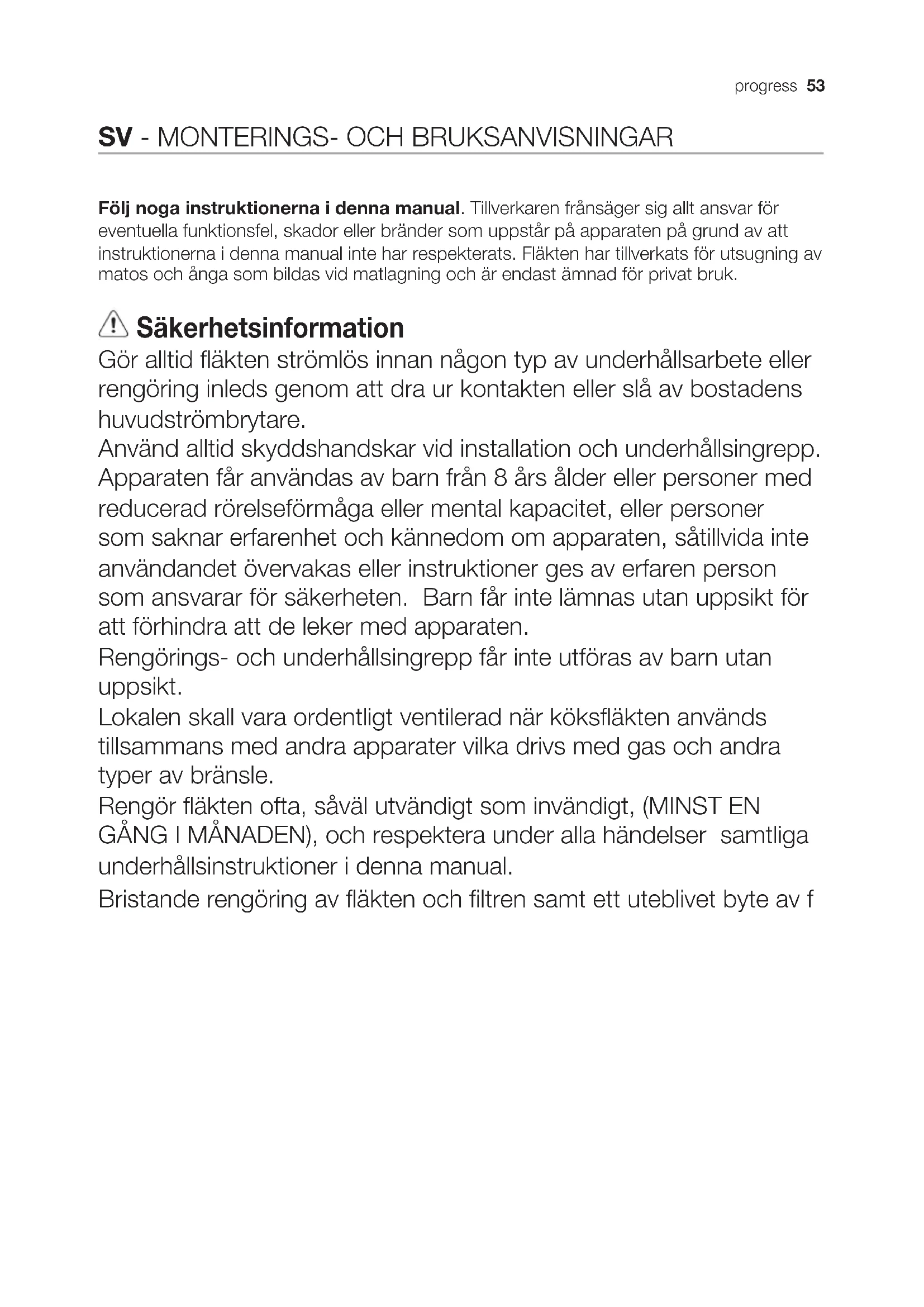

BRUKSANVISNING PDB6021E PROGRESS

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Sakerhetsinformation

Gör alltid fläkten strömlös innan nàgon typ av unterhällsarbete eller rengöring inleds genom att dra ur kontakten ullav bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhällsingrepp. Apparaten fär användas av barn frän 8 árs álder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte användandet overvakas eller instruktioner ges av erfaren person som ansvarar for sakerheten. Barn fär inte lämnasutan uppsikt for att forhindra att de leker med apparaten.

Rengörings- och underhällsingrepp fär inte utföras av barnutan uppsikt.

Lokalen skall vara ordentligt ventilerad nar köksfläkten används tillsammans med andra apparater vilka drives med gas och andra typ er av bränse.

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN), och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual.

Bristande rengöring av fläkten och filtren samt att uteblivet byte av f

Sakerhetsinstruktioner

Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/ Byte av lampa nar lampan skall bytas ut.

Varning! Anslut inte apparaten till elnatet innan installationen ar helt slutford.

Vad beträffar de tekniiska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typervä brännle.

Använd aller lamna aldrig fläkten utan korrekt imonerade lampor for att undvika risiken for elektriska stötar.

Fläkten fär aldrig användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avställningsyta om inte detta ár uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret aller behörig personal.

Varning! I det fall skruvar och fixeringsanordninger inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

Miljöskydd

Återvinn material med symbolen.
Återvinn Förpackningen genom att placera den i lampligt kärl.

Bidra till att skydda.Var miljoo och var halsa genom att atervinna avfall fran elektriska och elektroniskaprodukter.Slang inte produit markta med symbolen med hushallsavfallet.Lamna in Produkten pa narmaste atervinningsstationllerkontakta kommunkontoret.

Användning Installation

Fläkten har tillverkats für att användas som utsugningsversion med utvändig evakuering

eller som filtrversion med intern atercirkulation

Installation

Natspänningen skall motsvara spansninger som anges på markplåten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skall denna anslutas till atttag som ar lätt tillgängligt även after installationen och som uppfyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en svåråtkomlig plats skall en godkänd tväpolig strömbrytare installereras som garantar er en fullkomlig frankoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmlserna.

Varning!kontrollera innan flaktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta)darfört teknska servicekontor i det kabeln skadats.

Minsta tillåtna avstand mellan kokkärlens stödyta på spishällen och köksfläktes underkont ar 50cm om det ar frågan om en elektrisk spis och 65cm om det ar frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger att större avstand skall detta respekteras.

Funktion

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

1. ON/OFF belysning
2. OFF motorer
   3.-4.Lagutblaseffekt (3.),hog (4.).

Underhäll

Varning! Gor alltid flakten strömlös innan nagoon typ av underhällarsbete ell er rengöring inleds genom att sla ifràn bostadens huvudströmbrytare.

Fläkten skull rengöras ofo, saväl invändigt som utvändigt (atminstone med sama underhällsintervall som für fettfiltre).

Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehåller slipmedel.

Varning:Observera att en bristende rengoring av apparaten och iche utforda filterbyten kan medfora brandrisk.Folj darr for ovanstaende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende på ett bristande underhäll aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medfora brandrisk. Följ därfor ovanstäende instruktioner noga.

Fettfilter

Fig. 1-16

Filtret skall rengöras en gang i帽子en (eller när indikatorn for filtres mättning

• om sādan finns pā er modell

• anger att detta ar nödvändigt), medett milt rengöringsmedel, for hand alleriskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas atan att detta på nagot satt paverkar filtrets uppsugningsförmåga.

Kolfilter

(gäller endast filterversionen)

Fig. 15

Kolfilter - Type 20 LONG LIFE - Aktivt kolfilter som kan rengöras

Kolfiltret kan tvättas varannan manad med varmt vatten och ett lampligt rengöringsmedel, eller i diskmaskin med 65^ (om fil-tret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen). Avlagsna allt overflödigt vatten utan att skada filtre, ta därefter ur dynan som sitter i plastramen och torka den avslutningsvis iugnen med 100^ i 10 minutes.

Type 15 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mattas after en mer aller mindre lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettifren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

Byte av Lampor

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidror dem.

Avlagsna den skadade lampan och byt ut den mot en ny (se nedanstäende tabell):

Lampa Effekt (W) Fäste
	3	E14
Spanning (V) Storlek (mm)
220-240	35x102 (Diameter x Längd)
Kod ILCOSD (överensstämmer med IEC 61231)
DRBB/C-3-220-240-E14-35/102

Bruk kun samme type lyspaere som indikeres i avsnittet vedlikehold/utbytting av lyspaere iijke veiledningen Near lyspaeren skal byttes ut.

(kun med resirkulering av luften)

Fig. 15

Type 20 LONG LIFE - Vaskbart aktivt kullfilter

Type 15 -IKKE vaskbart aktivt kullfilter
