PDB6021E - Dunstabzugshaube PROGRESS - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Abmessungen (L x T x H)	600 x 500 x 400 mm (Schätzung)
Gewicht	Ca. 10 kg
Stromversorgung	220-240 V, 50 Hz
Absaugleistung	3 Stufen (min, max)
Ablufttyp	Abluft (nach außen) oder Umluft (Recycling)
Beleuchtung	Lampe 3W, Sockel E14, 220-240V
Fettfilter	Metall, waschbar (in der Spülmaschine)
Aktivkohlefilter	Optional, Typ Long Life waschbar oder nicht waschbar
Mindestabstand über dem Kochfeld	50 cm (elektrisch), 65 cm (Gas oder Mischbetrieb)
Reinigung	Feuchtes Tuch mit mildem Reinigungsmittel, Alkohol und Scheuermittel vermeiden
Wartungsintervall	Filter mindestens einmal im Monat reinigen
Austausch Aktivkohlefilter	Alle 4 Monate (nicht waschbar) oder alle 3 Jahre (waschbar)
Lampenaustausch	Verwenden Sie eine Lampe des gleichen Typs (3W, E14)
Sicherheit	Vor der Wartung vom Stromnetz trennen; nicht unter der Haube flambieren
Haushaltsgebrauch	Ausschließlich zum Absaugen von Kochdünsten und -dämpfen
Installation	Muss von einem qualifizierten Fachmann durchgeführt werden
Ersatzteile	Filter und Lampen beim Kundendienst erhältlich

Häufig gestellte Fragen - PDB6021E PROGRESS

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 50 cm bei einem Elektroherd und 65 cm bei einem Gas- oder Mischherd.

Wie reinige ich den Fettfilter?

Der metallische Fettfilter kann von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt werden. Es wird empfohlen, ihn mindestens einmal im Monat zu reinigen.

Wann sollte der Aktivkohlefilter ausgetauscht werden?

Beim nicht waschbaren Aktivkohlefilter (Typ 15) muss er spätestens alle 4 Monate ausgetauscht werden. Beim waschbaren Long Life-Filter muss das Kissen alle 3 Jahre ersetzt werden.

Welcher Lampentyp wird für den Austausch verwendet?

Verwenden Sie eine Lampe mit 3W, Sockel E14, Spannung 220-240V. Die ILCOS-Referenz lautet DRBB/C-3-220-240-E14-35/102.

Empfohlene Absaugleistung während des Kochens?

Verwenden Sie die maximale Absaugleistung bei starker Dampfentwicklung. Schalten Sie die Haube 5 Minuten vor Kochbeginn ein und lassen Sie sie 15 Minuten danach laufen.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, die Haube kann mit einem montierten Aktivkohlefilter im Umluftbetrieb verwendet werden. Dazu muss ein geeigneter Filter (Typ 15 oder Long Life) gewählt werden.

Wie reinige ich den waschbaren Aktivkohlefilter?

Der Long Life-Aktivkohlefilter kann alle 2 Monate mit heißem Wasser und mildem Reinigungsmittel oder in der Spülmaschine bei 65°C gereinigt werden. Anschließend das Kissen entnehmen und im Backofen bei 100°C 10 Minuten trocknen.

Was tun bei einem Lampenausfall?

Trennen Sie die Haube vom Netz, vergewissern Sie sich, dass die Lampe kalt ist, und ersetzen Sie sie durch eine Lampe des gleichen Typs (3W, E14). Verwenden Sie niemals eine Lampe mit anderer Leistung.

Ist es sicher, die Haube unbeaufsichtigt zu lassen?

Es wird davon abgeraten, die Haube beim Frittieren oder bei offenen Flammen unbeaufsichtigt zu lassen. Flambieren Sie niemals unter der Haube, um Brandgefahr zu vermeiden.

Welche Reinigungsmittel sollten für die Haube verwendet werden?

Verwenden Sie ein feuchtes Tuch mit einem neutralen Flüssigreiniger. Verwenden Sie keine Scheuermittel oder Alkohol, da diese die Oberflächen beschädigen könnten.

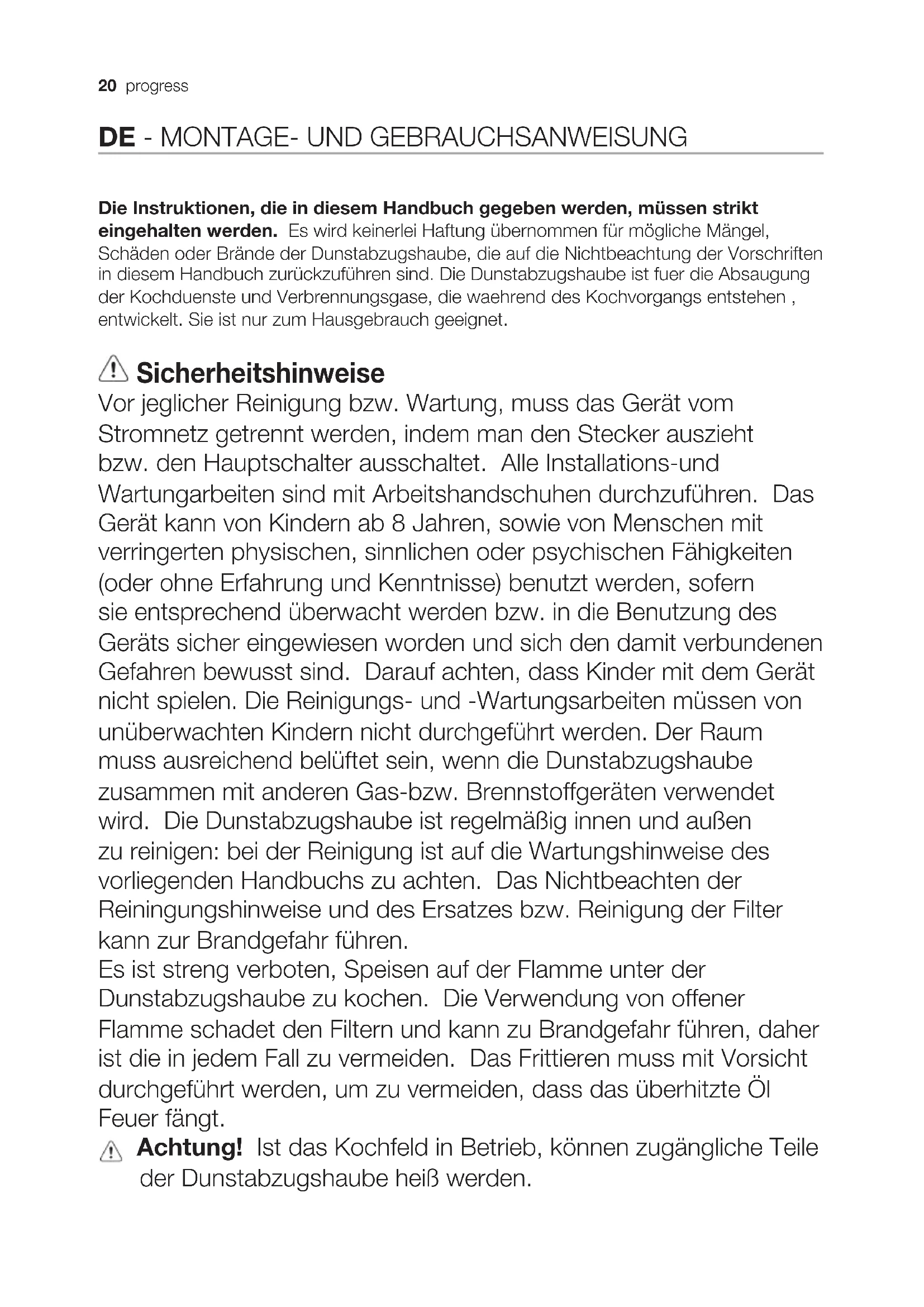

BEDIENUNGSANLEITUNG PDB6021E PROGRESS

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die waehrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

! Sicherheitshinweise

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet. Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen. Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind. Darauf achten, dass Kinder mit dem Gerät nicht玩游戏. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden. Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube ist regelmäßiginnen und außen zu reinigen: bei der Reinigung ist auf die Wartungshinweise des vorliegenden Handbuch's zu achten. Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. Reinigung der Filter kann zur Brandgefahr führen.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen,ecause ist die in jedem Fall zu vermeiden. Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Achtung! Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heißt werden.

Sicherheitshinweise

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das

Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche, sich streng an die Voschriften der örtlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größler als 4 Pa (4 x 10-5 bar) sein.

Die AbzugsluftarfndichtineAbleitung der Rauch-bzw.Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. setzen, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube damit NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

Achtung! Schrauben und

Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zurelektrischen Gefährdung führen.

Umwelttipps

Recyclen Sie Materialien mit dem Symbol

Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Bedienung

Die Haube kann sowohl als Abluftgerat.

als auch als Umluftgerat eingesetzt werden.

Befestigung

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme

mussichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden. Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen großeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

Betrieb

Bei starker Dampfentwicklung die hochste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon f芮 Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefahr 15 Minuten weiterlaufen zu halten.

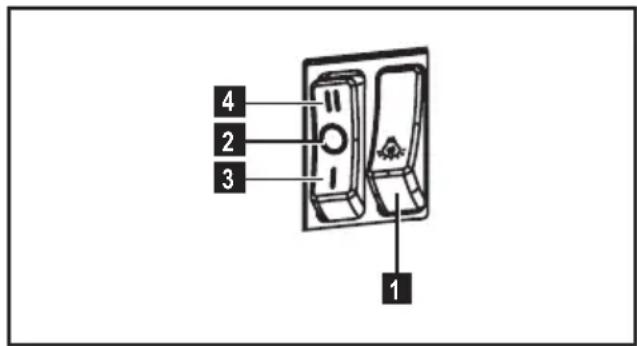

1. Schalter ON/OFF Beleuchtung
2. Schalter OFF der Absaugfungtion
3. • 1. geringe (3.), hochste (4.) Saugstarke.

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohlinnen als auch außen*häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden.Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zusückzuführn sind.

Fettfilter

Bild 1-16

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfüllen, was seine Filtermarkale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter

(nur bei der Umluftversion)

Bild 15

Aktivkohlefilter - Type 20 LONG LIFE - Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in thisem Fall den ollständigen Spulzyklus - ohne zusätzliches GeschirrimInnerenderGeschirrspulmaschine - einschalten).

Das überschüssige Wasser entfern, ohne darauf den Filter zu beschädigen; danach das Vlies aus dem Plastikrahmen entfern und theses bei 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Type 15 - Der NICHT waschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT:gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Das Gerät vom Stromnetz besteht.

Hinweis: Vor Berühren der Lampensich vergewissern, dass sie abgekühlt sind.

Entfernen Sie die beschädigte Lampe und ersetzen Sie sie mit einer neuen (konsultieren Sie die nachfolgende Tabelle):

Lampen	Leistung (W)		Anschluß
	3		E14
Spannung (V) Abmessung (mm)
220-240		35x102(Durchmesser xLänge)
Bezeichnung ILCOS D(in Übereinstimmung mit der IEC 61231)
DRBB/C-3-220-240-E14-35/102

wwwprogress-hausgeraete.de
