PDB6021E - Afzuigkap PROGRESS - Gratis gebruiksaanwijzing en handleiding

Soort product	Afzuigkap
Afmetingen (B x D x H)	600 x 500 x 400 mm (schatting)
Gewicht	Ongeveer 10 kg
Voeding	220-240 V, 50 Hz
Afzuigvermogen	3 snelheden (min, max)
Afvoertype	Afvoerend (buitenafvoer) of filterend (recirculatie)
Verlichting	Lamp 3W, fitting E14, 220-240V
Vetfilter	Metaal, wasbaar (in vaatwasser)
Koolstoffilter	Optioneel, type Long Life wasbaar of niet-wasbaar
Minimale afstand boven het fornuis	50 cm (elektrisch), 65 cm (gas of mengvorm)
Reiniging	Vochtige doek met neutraal reinigingsmiddel, vermijd alcohol en schuurmiddelen
Onderhoudsfrequentie	Filters minstens één keer per maand reinigen
Vervangen koolstoffilter	Elke 4 maanden (niet-wasbaar) of elke 3 jaar (wasbaar)
Vervangen lamp	Gebruik lamp van hetzelfde type (3W, E14)
Veiligheid	Uitschakelen voor onderhoud; niet flamberen onder de afzuigkap
Huishoudelijk gebruik	Uitsluitend voor het afzuigen van kookdampen en -geuren
Installatie	Moet worden uitgevoerd door een gekwalificeerde professional
Reserveonderdelen	Filters en lampen verkrijgbaar bij de klantenservice

Veelgestelde vragen - PDB6021E PROGRESS

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 50 cm voor een elektrisch fornuis en 65 cm voor een gas- of mengfornuis.

Hoe reinig ik het vetfilter?

Het metalen vetfilter kan met de hand worden gereinigd met een mild schoonmaakmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Het wordt aanbevolen om het minstens één keer per maand te reinigen.

Wanneer moet ik het koolstoffilter vervangen?

Voor het niet-wasbare koolstoffilter (type 15) moet deze uiterlijk elke 4 maanden worden vervangen. Voor het wasbare Long Life-filter moet het kussen elke 3 jaar worden vervangen.

Welk type lamp moet ik gebruiken voor vervanging?

Gebruik een lamp van 3W, fitting E14, spanning 220-240V. De ILCOS-referentie is DRBB/C-3-220-240-E14-35/102.

Aanbevolen afzuigvermogen tijdens het koken?

Gebruik het maximale afzuigvermogen bij sterke dampontwikkeling. Zet de afzuigkap 5 minuten voor het koken aan en laat deze 15 minuten na het koken aanstaan.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, de afzuigkap kan worden gebruikt in filterende versie (binnenrecirculatie) met een gemonteerd actief koolstoffilter. U moet dan een geschikt filter kiezen (type 15 of Long Life).

Hoe reinig ik het wasbare koolstoffilter?

Het Long Life koolstoffilter kan elke 2 maanden worden gereinigd met heet water en een mild schoonmaakmiddel of in de vaatwasser op 65°C. Verwijder vervolgens het kussen en droog het in de oven op 100°C gedurende 10 minuten.

Wat te doen bij een defecte verlichting?

Koppel de afzuigkap los, zorg dat de lamp koud is en vervang deze door een lamp van hetzelfde type (3W, E14). Gebruik nooit een lamp met een ander vermogen.

Is het veilig om de afzuigkap onbeheerd achter te laten?

Het wordt afgeraden de afzuigkap onbeheerd achter te laten tijdens frituren of bij gebruik van open vuur. Flambéer nooit onder de afzuigkap om brandrisico te voorkomen.

Welke schoonmaakproducten moet ik gebruiken voor de afzuigkap?

Gebruik een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik geen schurende middelen of alcohol, omdat deze de oppervlakken kunnen beschadigen.

GEBRUIKSAANWIJZING PDB6021E PROGRESS

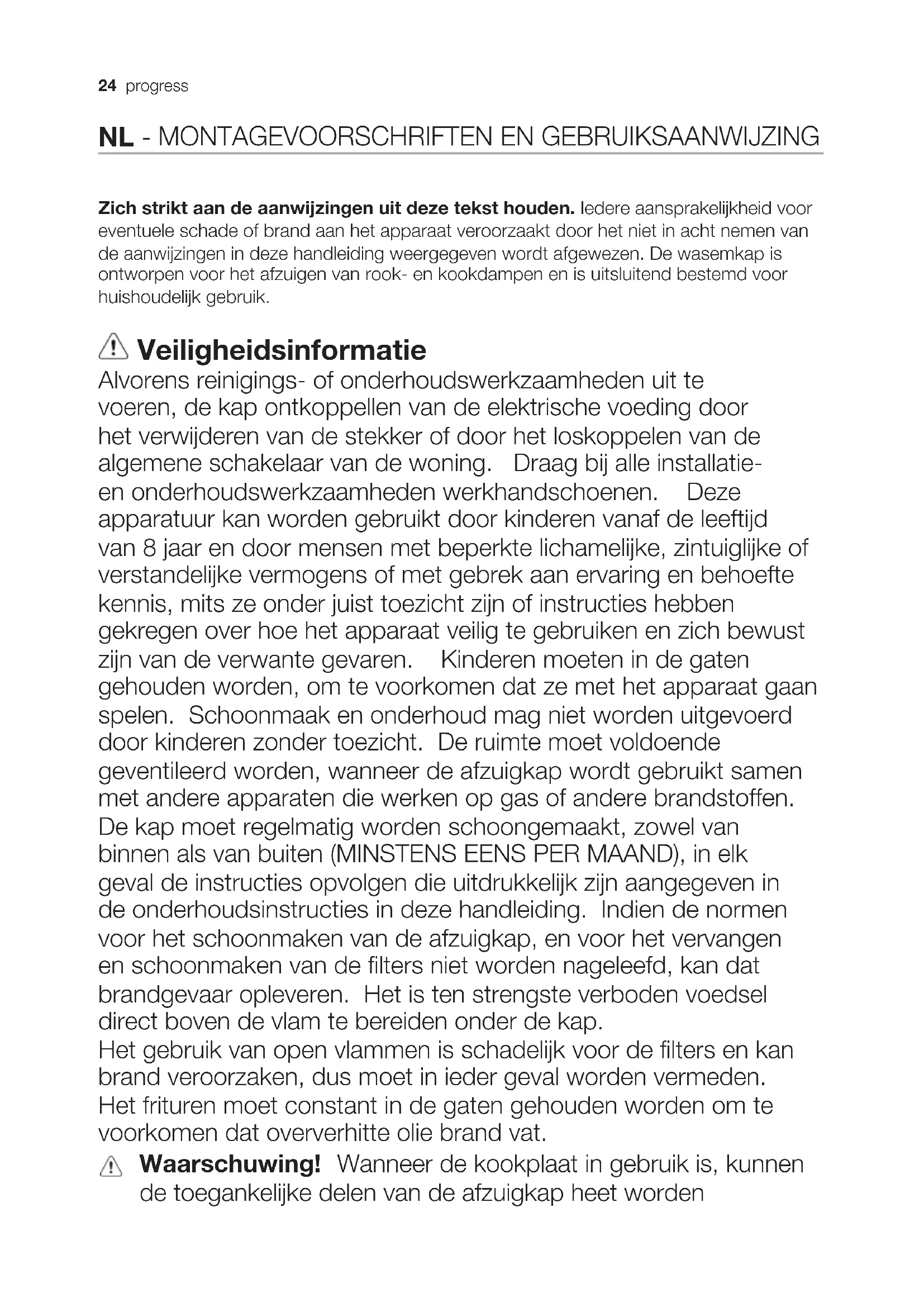

NL - MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING

Zich strikt aan de aanwijzingen uit deze tekst houden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De wasemkap is ontworpen voor het afzuiigen van rook- en kookdampen en isuitsuitend bestemd voor huishoudelijk gebruik.

Veiligheidsinformationie

Alvorens reinigings- of onderhoudswerkzaamheden uit te voeren, de kap ontkoppellen van de elektrische voeding door het verwijderen van de stekker of door het loskoppelen van de algemene schakelaar van de woning. Draag bij alle installmenten onderhoudswerkzaamheden werkhandsschoenen. Deze apparatuur kan worden gebruikt door kinderen vanaf de leeftijd van 8aar en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of met gebrek aan ervaring en behoefte kennis, mits ze onder juist toezicht zich in instructies hebben gekreten over hoe het apparaat veilig te gebruiken en zich bewust zichen van de verwante gevaren. Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelen. Schoonmaak en onderhoud mag nicht worden uitgevoerd door kinderen zonder toezicht. De ruimte要去 voldoende geventileerd worden, wanner de afzuigkap worden gebruikt samen met andere apparaten die werken op gas of andere brandstoffen. De kap要去 regelmatig worden schoongemaakt, zowel van binnen als van buiten (MINSTENS EENS PER MAAND), in elk geval de instructies opvolgen die uitdrukkelijk+zijn aangegeven in de onderhoudsinstructies in deze handleiding. Indien de normen voor het schoonmaken van de afzuigkap, en voor het verrangen en schoonmaken van de filters Niet worden nageleefd, kan dat brandgevaar opleveren. Het is ten strengste verboden voedsel direct boven de vlam te bereiden onder de kap. Het gebruik van open vlammen is schadelijk voor de filters en kan brand verooorzaken, dus moet in ieder geval worden vermeden. Het frituren要去 constant in de gaten gehonden worden om te voorkomen dat oververhitte olie brand vat.

Waarschuwing! Wanneer de kookplaat in gebruik is, kannen de toegankelijke delen van de afzuigkap heet worden

Veiligheidsinstructies

Voor verranging van de lamp alleen het type lamp gebruiken dat aangegeven is in het deel 'onderhoud / verwangen van de lamp' in deze handleiding.

Waarschuwing! Het apparaat nicht aansluiten op het elektriciteitsnet voordat de installmentie volledig is voltooid.

Voor de technische normen en de veiligheidsnormen die要去en worden nagekomen in verband met de afvoer van rookgassen要去 u zich strikt honden aan de bepalingen van de regelgeving van de lokale autoriteiten.

De afegevoerde lucht mag nicht worden weggeleid door een kanaal dat ook gebrukt worden voor de afvoer van rook die geprodueerd worden door apparaten op gas of andere brandstoffen.

De kap mag nicht zonder correct gemonteerde lampjes worden gebrukt of achtergelaten, odomat er dan gevaar voor een elektrische schok bestaat.

Gebruik de afzuigkap nooit zonder correct gemonteerd rooster!

De afzuigkap mag NOOIT worden gezruikt als plek om spullen op te leggen, tenzijuitdrukkelijk aangegeven.

Gebruik alleen de bevestigingsschoeven die bij het product worden geleverd voor de installmentie, of, indien Niet meegeleverd, koop het juiste type schroeven. Gebruik de juiste lenghte voor de schroeven die+zijn aangegeven in de Installatiehandleiding. In geval van twijfel, raadpleeg een erkend servicecentrum of soortgelijk gekwalificeerd personeel.

LET OP! Wonneer schroeven en bevestigingsmiddelen nicht geinstalleerd worden zoals aangegeven in deze instructies kan dit elektrische gezarent tot gevolg hebben.

Milieuberscherming

Recycle de materialen met het symbol
Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.
Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.
Gooi apparaten gemarkeerd met het symbolism Niet weg met het huishoudelijk afval. Breng het productaar het milieuustation bij u in de buurt of neem contact op met de gemeente.

Het gebruik

De kap is vervaardigd voor gebruik in de

afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Het installeren

De netspanning要去 corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去.Deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een,ook na de installmentie, goed bereikbare plaats. Heft de kap geen stekker (rechtstreekse verbinding met het net) of is deze,ook na de installmentie, Niet goed te bereiken, dan要去 een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klass III, in overeenstemming met de installmentenormen.

Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer of deze goed functioneert, controllerer.altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische Dienst voor een neue kabel.

De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 40cm liggen, in geval van een elektrisch fornuis en 55cm in geval van een gas- of gemengd fornuis. Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehonden.

Werking

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 Minutes voor dat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt heeft aan te lately.

1. ON/OFF lichten
2. OFF motoren
   3.-4.Zuigkracht

laagste (3.), maximale (4.).

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

De kap要去 regelmatig schoon gemaatk worden, zowel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden).Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verrang ing resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zich van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde verilgheidsvoorschriften.

Vetfilter

afb. 1-16

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters

• indien aanwezig op het model in Uw bezit

• dezeoodzaak aangeeft) met neutrale

reinigungsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem

in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist Niet veranderen.

Koolstoffilter

(alleen voor filterend apparaat)
afb. 15

Type 20 LONG LIFE - Wasbaarkoolstoffilter

De koolstofffilter kan om de twee maanden gewassen worden in warm water en met geschikte wasmiddelen of in de vaatmachine op 65^ (in het geval van een reiniging in de vaatmachine voer een volledige wascyclusuit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschaden, daarna het matje uit de plastic structuur verwijderen en omdezegood te drogen doe het matje in de over voor 10 minutes op 100^ .Vervang het matje om de 3aar en elke keer dat het doek beschadigt is.

Type 15 - NIET wasbaar koolstoffilter

De verzadiging van de koolstofffilter vindtplaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken ende regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filterminstens om de 4 maanden verrangen worden.

Het kan NIET gewassen of opniew gebrukt worden

Vervanging lampjes

afb.24

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllereer eerst of ze koud+zijn.

Verwijder de beschadigde lamp en verrang met een新产品 exemplaar (raadpleeg de onderstaande tabel):

Lamp	Vermogen (W)		Fitting
	3		E14
Spanning (V)	Afmeting (mm)
220-240		35x102 (Diameter x Lengte)
Code ILCOS D (volgens IEC 61231)
DRBB/C-3-220-240-E14-35/102
