PDB6021E - Mutfak davlumbazı PROGRESS - Ücretsiz kullanım kılavuzu

Ürün tipi	Davlumbaz
Boyutlar (G x D x Y)	600 x 500 x 400 mm (tahmini)
Ağırlık	Yaklaşık 10 kg
Elektrik beslemesi	220-240 V, 50 Hz
Emiş gücü	3 hız (min, maks)
Tahliye tipi	Emişli (dış tahliye) veya filtreli (iç devridaim)
Aydınlatma	3W ampul, E14 duy, 220-240V
Yağ filtresi	Metal yıkanabilir (bulaşık makinesinde)
Karbon filtre	İsteğe bağlı, yıkanabilir veya yıkanamaz Long Life tipi
Ocak üstü minimum mesafe	50 cm (elektrikli), 65 cm (gaz veya karma)
Temizlik	Nemli bez ve nötr deterjan, alkol ve aşındırıcılardan kaçının
Bakım sıklığı	Filtrelerin ayda en az bir kez temizlenmesi
Karbon filtre değişimi	Her 4 ayda bir (yıkanamaz) veya her 3 yılda bir (yıkanabilir)
Lamba değişimi	Aynı tipte ampul kullanın (3W, E14)
Güvenlik	Bakımdan önce fişi çekin; davlumbazın altında alevlendirme yapmayın
Ev kullanımı	Yalnızca pişirme dumanı ve buharlarının emilmesi için
Kurulum	Yetkili bir profesyonel tarafından yapılmalıdır
Yedek parçalar	Filtreler ve lambalar satış sonrası servisten temin edilebilir

Sık sorulan sorular - PDB6021E PROGRESS

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe elektrikli ocak için 50 cm, gazlı veya karma ocak için 65 cm'dir.

Yağ filtresi nasıl temizlenir?

Metal yağ filtresi, agresif olmayan bir deterjanla elde veya düşük sıcaklıkta kısa programda bulaşık makinesinde yıkanabilir. Ayda en az bir kez temizlenmesi önerilir.

Karbon filtre ne zaman değiştirilmelidir?

Yıkanamaz karbon filtre (tip 15) en geç 4 ayda bir değiştirilmelidir. Yıkanabilir Long Life filtre için ped her 3 yılda bir değiştirilmelidir.

Değiştirme için hangi tip ampul kullanılmalıdır?

3W, E14 duy, 220-240V gerilimli bir ampul kullanın. ILCOS referansı DRBB/C-3-220-240-E14-35/102'dir.

Pişirme sırasında önerilen emiş gücü nedir?

Yoğun buhar durumunda maksimum emiş gücünü kullanın. Davlumbazı pişirmeye başlamadan 5 dakika önce açın ve 15 dakika sonra çalıştırmaya devam edin.

Davlumbaz devridaim modunda kullanılabilir mi?

Evet, davlumbaz monte edilmiş aktif karbon filtre ile filtreli (iç devridaim) versiyonda kullanılabilir. Bu durumda uygun bir filtre (tip 15 veya Long Life) tercih edilmelidir.

Yıkanabilir karbon filtre nasıl temizlenir?

Long Life karbon filtre, her 2 ayda bir sıcak su ve yumuşak deterjanla veya 65°C'de bulaşık makinesinde yıkanabilir. Ardından pedi çıkarın ve 100°C'de 10 dakika fırında kurutun.

Aydınlatma arızası durumunda ne yapılmalıdır?

Davlumbazın fişini çekin, ampulün soğuk olduğundan emin olun, ardından aynı tipte (3W, E14) bir ampulle değiştirin. Asla farklı güçte bir ampul kullanmayın.

Davlumbazı gözetimsiz bırakmak güvenli midir?

Kızartma veya açık alev kullanımı sırasında davlumbazı gözetimsiz bırakmak önerilmez. Yangın riskini önlemek için davlumbazın altında asla alevlendirme yapmayın.

Davlumbaz için hangi temizlik ürünleri kullanılmalıdır?

Nemli bir bez ve nötr sıvı deterjan kullanın. Yüzeylere zarar verebileceğinden aşındırıcı ürünler veya alkol kullanmayın.

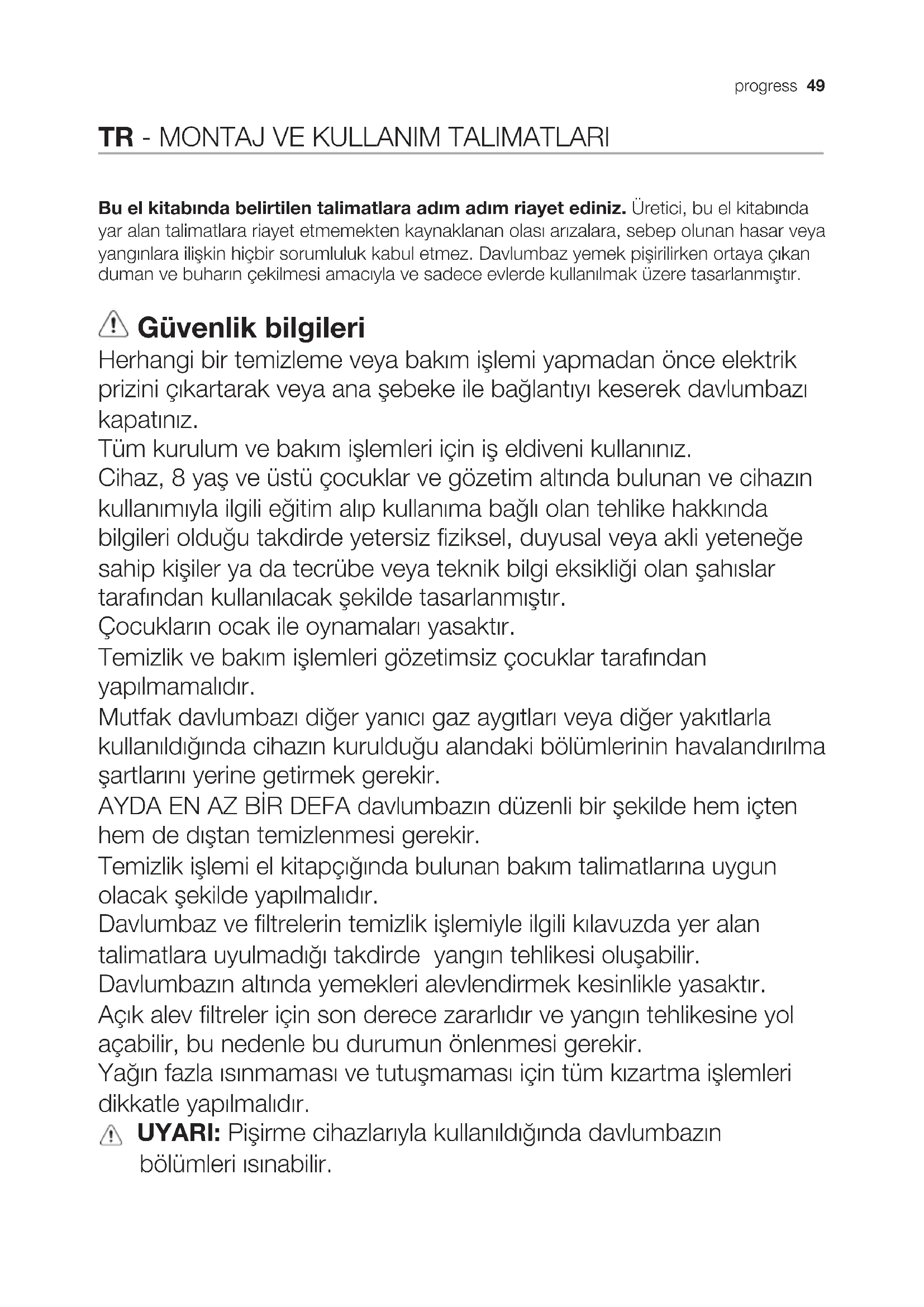

KULLANIM KILAVUZU PDB6021E PROGRESS

Bu el kitabinda belirtilen talimatlara adim adim riayet ediniz. Uretici, bu el kitabinda yar alan talimatlara riayet etmemekten kaynaklanan olasi arizalara, sebep olunan hasar veya yanginlara iliskin hisbir sorumluluk kabul etmez. Davlumbaz yemek pisirilirken ortaya cikan duman ve buharincekilmesi amaciyla ve sadece evlerde kullanilmak uzere tasaranmistir.

Güvenlik bilgileri

Herhangi bir temizleme veya bakim ilemi yapmadan once elektrik prisini seksartarak veya ana sebeke ile böglantiyi keserek davlumbazı kapatınüz.

Tüm kurulum ve bakim ilemleri,—çin—is eldiveni kullanıniz.

Cihaz, 8 yaş ve üstü;cocuklar ve gozetimALTHinda bulunan ve cihazın kullanimiyla ilgili erfolim alip kullanıma®,alan seh都喜欢 hakkında bilgileri olduğu takdirde yetersiz fiziksel,duyusal veya akli yeteneşesahip kişiler ya da tecürbe veya teknik bilgi eksikligi olan sah—islar tarafindan kullanilacak sekilde tasarlanmistr.

Cocuklarin ocek ile oynamaları)yasaktir.

Temizlik ve bakim ilemleri gozetimsiz;cocuklar tarafindan yapilmamalidir.

Mufkak davlumbazi dioer yanici gaz aygitlanı veya dioer yakhtarla kullanildiğnda cihazın kurulduğu alandaki böllumlerinin havalandirilmasaartlarini yerine getirmek gerekir.

AYDA EN AZ BIR DEFA davlumbazin duzenli bir sekilde hem icten hem de diştan temizlenmesi gerekir.

Temizlik ilemi el kitapçiginda bulunan bakim talimatlarna uygun olacak sekilde yapilmalDIR.

Davlumbaz ve filtrelerin temizlik islemiyle ilgili kilavuzda yer alan talimatlara uyulmadigi takdirde yangin tehlikesi olusibilir.

Davlumbazin alto yemekleri alevlendirmek kesinlikle)yasaktir.

Açık alev filtreler,—in son derece zararlidir ve yangın tehlikesine yol)—çabalir, bu nedenle bu durumun,—önlenmesi gerekir.

Yaqin fazla isinmaması ve tutusmaması icin:tüm kizartma ilemleri dikkatle yapilmalidir.

UYARI: Pişirme ci hazlariyla kullanildiğinda davlumbazin böümleri,isnabilir.

Güvenlik talimatlari

Ampul degistirken klavuzda bulunan ampul Bakim/Deigiistirme bolumunde yer alan lamba tipini kullaniniz.

DIKKAT! Kurulum islemini tamamlamadan cihazin ana baglantisin yapmayiniz.

Buhar tahliyesi icin uygulanacak teknik ve gvenlik onlemleryle ilgili olarak yerel yonetim tarafindan verilen duzenlemelere uymak onemlidir.

Bu cihaz icin gaz veya diger yakit kullanan cihazlardan buhar tahliye etmek gibi farki nedenlerden dolayi kullanilanvantilasyon sistemeine kanal sistemi kurulmamalidir.

Elektrik carpma risklerini onlemek icin davlumbaz ampulunuogrugukildeyerleistirmeden cihazi kullanmayiniz. Izgaralan kurmadan davlumbazi kullanmayiniz.

Özellikle belirtilmediti takdirde davlumbazi ASLA destek yüzeyi olarak kullanmayiniz. Montaj icin urunle tedarik edilen vidalari kullaniniz veya, tedarik edilmediti takdirde, uygun vida tipini satin aliniz.

Kurulum Kilavuzunda yer alanogr uzunluktaki vidalari kullaniniz.

Tüm sorulariniz icin yetkili destek hizmetini veya uzman tekniysen ile irtibata geçıniz.

DIKKAT! Kilavuzda yer alan talimatlara uygun sekilde vida ve sabitleme aygtilarin yerleşirilmemesi elektriksel tehlikelere neden olabilir.

Çevreyle ilgili bilgiler

Su sembole sahip malzemeler geridonusturulebilir.Ambalaji geridonusumiocin uygun konteynerlere koyun.

Elektrikli ve elektronik cihaz atiklarin geni donusumune ve cevre ve insan sagliginin korunmasina yardimci olun. Ev atigi

sembolu bulunan cihazlari atmayin. Ürünüyerel geridonusum tesislerinize gonderin ya da belediye ile irtibataGPC.

AEEE yonetmeligine uygundur.

Kullanim

Davlumbaz disan tahiye yuk aspirator versiyonunda, yada dahilde devir daimli filtré eden versiyonunda kullanilmaldir.

Kurulum

Ana güç kaynagi davlumbazın icindeyer alan plakada belirtilen degere uygunolmalidir. Davlumbazi varsa bir fiş ile mevcutduzenlemelere uygunbir prize takiperisilebilir bir alana yerleştiniz. Kurulumdansonra da eger cihazın fişi yok ise (dogrudansebeke baglantisi) veya pris erisilebilir biryerdedehyilse, asiri akim kategorisi III ile ilgilikosullar.altinda ana kablonun baglantisinintamamen kesilmesini saglayan, standartlarauygun Çift kutuplu bir anahtar kullanin.

Uyan! Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigi kontrol etmeden once, ana guc kaynagi kablosunun dizgün takiliptakilmadiigi denetleyin.

Davlumbaz Özel bir elektrik kablosuna sahiptir; Bu kablonun hasar gormesi durumunda yetkili teknik servise basvurun.

Ocagün üzerindeki pişirme kaplari,—in destek yüzeyleri ile ocak davlumbazın—in alçak kismı)—arasindaki minimum mesafe, elektrikli—is Ticilardan 50 cm, gaz veya gazla—elektrikle"—)—ocaklardan 65 cm’den az olmamaldir.

Gazl ocalar n kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bagl kalimaldir.

Calistirma

Mufakta asir buhar olusmasi halinde yuksek emme hizindan yararlaniniz. Yemek pisirmeye baslamadan once ocak davlumbazi emme unitesinin 5 dakika acik tutulmasi, pisirme esnasinda ve pisirme islemi sona erdikten sonra ise 15 dakika daha calisir durumda birakilmasi onerilir.

1. Isiklar AÇİK/KAPALI
2. Motorlar KAPALI
3. • 1. Minimum emme güü (3.), maksimum (4.).

Bakim

DIKKAT! Herhangi bir bakim islemini gerektelestirmeden once, davlumbazie elektrik sebekesinden ayiriniz.

Cihaz bir fiş ve soketle baglı ise, fiş prisdençekilmelidir.

Davlumbazin ici ve disi duzenli olarak (en az yağ filtrelerinin bakimi iarGPCleştirdiginiz siklikta) temizlenmelidir.

lik suya batirilmis bir bez ve notr svi deterjanla temizleyiniz. Asindirici urnler kullanmayiniz. ALKOL KULLANMAYINIZ!

Uyari: Davlumbaza iliskin temel temizleme talimatannin yerine getirilmemesi ve filtrerin degistirilmemesi yangina neden olabilir.

Bu nedenle, sos konusu talimatlara uymaniz i oneririz. Uretici, uygun olmayan bakimdan veya yukarida belirtilen guvenlik tavsiyelerine uymamaktan kaynaklanan motor veya yangin hasari konusunda sorumluluk kabul etmez.

Yagfiltresi

Sekil 1-16

Yaqfiltresi,ayda bir (veya filtr dedolum
gosterge systemi-satin alinan modelde
varsa-bu zorunluluugu gesterir) asitsiz
deterjanla,elde veya dusukisi ve kisa
devreye programlanmisbir bulasik
makinesinde temizlenmelidir.

Bulaşik makinesinde yikandağinda, yüz滤resinin rengi hafıçe solabilir, ancak bufiltreleme kapasitesini etkilemez.

Kömr滤resi (yalnizca filtreli modellerde)

Sekil 15

Type 20 LONG LIFE - Yikanabilir aktif carbon ligne

Karbonlu filtreeti ayda bir sicak su ile veyanotr bir deterjanla veya 65 derecede bulasikmakinesinde yikanabilir (bu son sekimdemakine devamldevrecedalistirimalidir veicinde baskahigbirseyolmamalidir).

Filtreyi zedelemeden fazla suyu atiniz, daha sonra plastik cerevenin icinde bulunan sungeri cikariniz ve 100^ C de 10 dakika boyunca tamamen kurutmak uzere firnda birakiniz.

Süngeri 3 senede bir veya her zedelendiğindedehyşistiriniz.

Type 15 - Yikanamayan aktif carbon fibre

Etkin körür filtrre, pişirme turüne ve yag滤resinin temizlenme sikligina®, alarak daha uzun surede dollar.

Her kosulda en az dört ayda bir kartusun degişirilmesi gerekir.

Carbon fibre yikanmaz ve yeniden kullanilabilir hale getirilemez.

Lambalan degiistirme

Davlumbazin elektrik baglantisin'i kesin.

Uyar! Ampullere dokunmadan once, soguduklarindan emin olun.

Hasarli lambayi cikanip, yenisiyle degistirin (asağidaki tabloya basvurun):

Lamba Güç (W) Soket
	3	E14
Gerilim (V) Boyut (mm)
220-240	35x102 (çap x uzunluk)
ILCOS D Kodu (IEC 61231'e güre)
DRBB/C-3-220-240-E14-35/102

Uretici / Ihracatci :

Kullanim Ömrü Bilgisi :

Kullanim omru kucuk ev alelerinde 7 yil, diger beyaz esya urunlerinde ise 10 yildir. Kullanim omru, uretici ve/veya ithalatci firmanin cihazinizla ilgili yedek parca temini ve bakim suresini ifade eder.
