PDB6021E - Kuchyňská digestoř PROGRESS - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Rozměry (Š x H x V)	600 x 500 x 400 mm (odhad)
Hmotnost	Přibližně 10 kg
Elektrické napájení	220-240 V, 50 Hz
Sací výkon	3 rychlosti (min, max)
Typ odvodu	Odvodní (venkovní odvod) nebo filtrační (recirkulace)
Osvětlení	Žárovka 3W, patice E14, 220-240V
Protitukový filtr	Kovový, omyvatelný (v myčce nádobí)
Uhlíkový filtr	Volitelný, typ Long Life omyvatelný nebo neomyvatelný
Minimální vzdálenost nad varnou deskou	50 cm (elektrická), 65 cm (plynová nebo kombinovaná)
Čištění	Vlhký hadřík s neutrálním detergentem, vyhněte se alkoholu a abrazivům
Frekvence údržby	Čištění filtrů alespoň jednou za měsíc
Výměna uhlíkového filtru	Každé 4 měsíce (neomyvatelný) nebo každé 3 roky (omyvatelný)
Výměna žárovky	Použijte žárovku stejného typu (3W, E14)
Bezpečnost	Odpojte před údržbou; neplamenujte pod odsavačem
Domácí použití	Výhradně pro odsávání kouře a výparů z vaření
Instalace	Musí být provedena kvalifikovaným odborníkem
Náhradní díly	Filtry a žárovky jsou k dispozici u poprodejního servisu

Často kladené otázky - PDB6021E PROGRESS

Jaká je minimální vzdálenost mezi odsavačem a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrickou varnou desku a 65 cm pro plynovou nebo kombinovanou.

Jak vyčistit protitukový filtr?

Kovový protitukový filtr lze čistit ručně s neagresivním detergentem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Doporučuje se čistit jej alespoň jednou za měsíc.

Kdy vyměnit uhlíkový filtr?

U neomyvatelného uhlíkového filtru (typ 15) je nutné jej vyměnit nejpozději každé 4 měsíce. U omyvatelného filtru Long Life je nutné vyměnit vložku každé 3 roky.

Jaký typ žárovky použít při výměně?

Použijte žárovku o výkonu 3W, patici E14, napětí 220-240V. Referenční číslo ILCOS je DRBB/C-3-220-240-E14-35/102.

Doporučený sací výkon při vaření?

Při silné koncentraci výparů použijte maximální sací výkon. Zapněte odsavač 5 minut před začátkem vaření a nechte jej běžet 15 minut po.

Lze odsavač používat v recirkulační verzi?

Ano, odsavač lze používat ve filtrační verzi (vnitřní recirkulace) s instalovaným filtrem s aktivním uhlím. Je třeba zvolit vhodný filtr (typ 15 nebo Long Life).

Jak vyčistit omyvatelný uhlíkový filtr?

Filtr Long Life lze čistit každé 2 měsíce horkou vodou s jemným detergentem nebo v myčce nádobí při 65°C. Poté vyjměte vložku a osušte ji v troubě při 100°C po dobu 10 minut.

Co dělat v případě poruchy osvětlení?

Odpojte odsavač, ujistěte se, že žárovka je studená, a poté ji vyměňte za žárovku stejného typu (3W, E14). Nikdy nepoužívejte žárovku jiného výkonu.

Je bezpečné nechávat odsavač bez dozoru?

Nedoporučuje se nechávat odsavač bez dozoru při smažení nebo použití otevřeného ohně. Nikdy neplamenujte pod odsavačem, aby nedošlo k riziku požáru.

Jaké čisticí prostředky použít na odsavač?

Použijte vlhký hadřík s neutrálním tekutým detergentem. Nepoužívejte abrazivní prostředky ani alkohol, protože by mohly poškodit povrchy.

NÁVOD K OBSLUZE PDB6021E PROGRESS

Pre vsetky instalacné a udrozbové operácie používajte pracovné rukavice.

Nedodržanie poukynov na Čistenie odsávača pary a výmeny a Čistenia filtrov má za následok riziko vzniku požiaru.

Je prisne zakázané pod odsávačom pár robit{jedlá na plameni.

Bezpečnostné poukyny

Vyhnut sa použivania prostriedkov obsahućich skrabacie látky.

NEPOUZIVAT ALKOHOL!

Musí byt' cisteny jederkrát za mesiac (alebo ked' upozornovaci systém nasytelnosti filtrov - ak je s nim prislušné model vybavený - upozornuje tuto nevyhnutnost), nedráždivymi cistiacimi prostriedkami ručne alebo v umyvačke s nizkou teplotou vody a krátkym cyklusovým programom.

Umyvanim v umyvačke, protitukový filter sa može odfarbit, ale jeho filtračná cherakteristika sa tym vobec nezmení.

Uholny filter

Vyrobce odmita prvizit jakoukoliv opodovednost za pripadne zavady, skody nebo vzniceni digestore, které byly zpúsobeny nedodržením těchto predpisu. Digestor je projektován pro odsávány dýmù a par pri vařeni a je určen pouze k domácím učelúm.

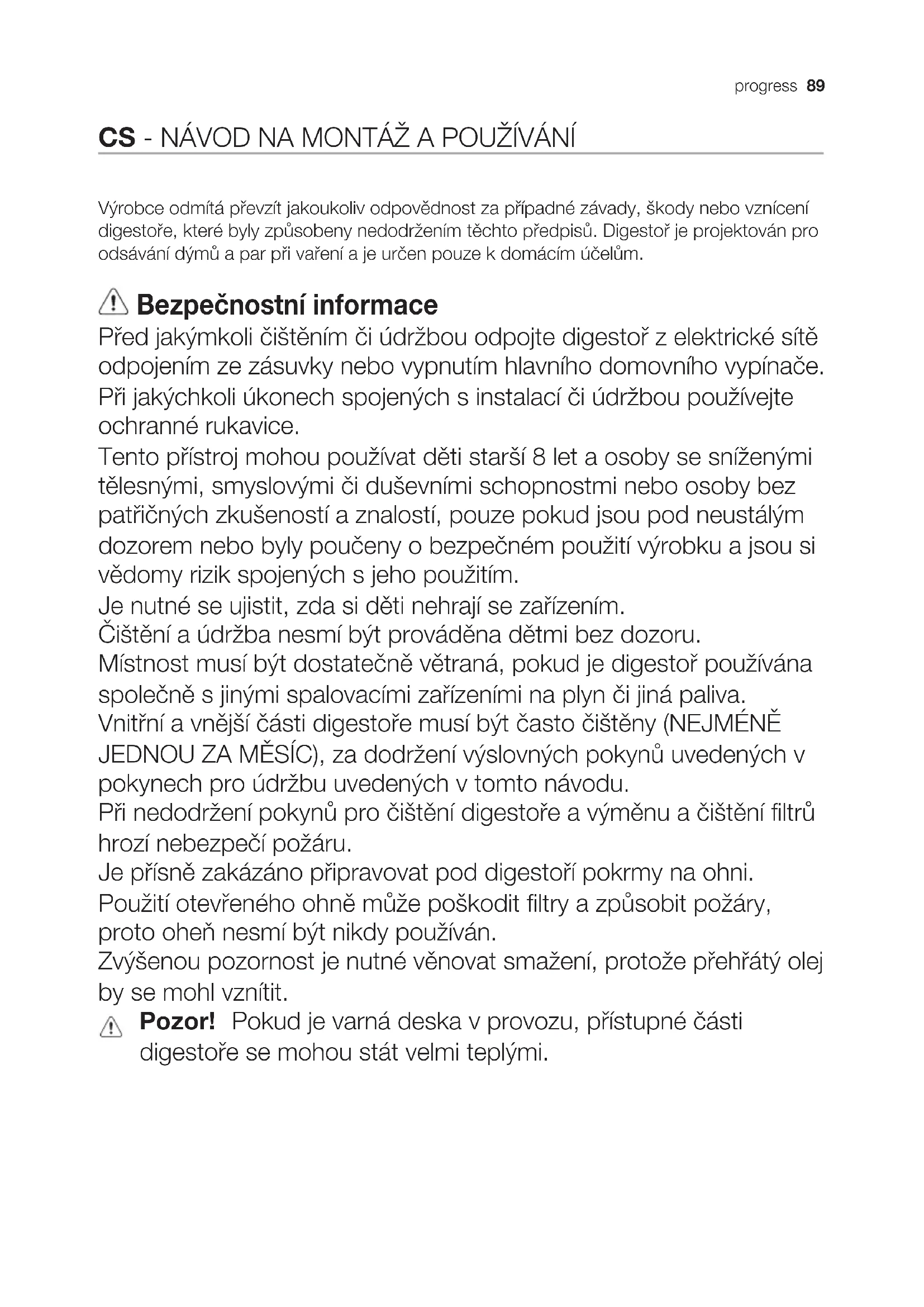

! Bezpečnostní informace

Před jakýmkoli Čištením Či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovného vypínače.
Při jakýchkoli úkonech spojených s instalaci Či údržbou používejte ochranné rukavice.

Tento pristroj mohou používat déti starů 8 let a osoby se sniženými tělesnými, smyslovými āi duševními schopnostmi nebo osoby bez patričních zkušeností a znalostí, pouzePokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použítí vyrobku a jsou si vědomy rizik spojeních s jeho použitím.

Je nutné se ujistit, zda si déti nehraji se zařizením.

Cisténia udrzba nesmi byt provadena detmi bez dozoru.

Mistnost musi byt dostatečné větráná,Pokud je digestor používána společné s jinými spalovacími zařazeními na plyn Či jinja paliva.

Vnitrni a vnějsí cásti digestore musí byt Často ČišteNY (NEJMÉNE JEDNOU ZA MÉSÍC), za dodrženi vyslovnych pokynů uvedenych vPokynech pro udrzbu uvedenych v toto námodu.

Pri nedodrženiPokynu pro ciisteni digestore a vymenu a ciisteni filtru hrozi nebezpeci pozaru.

Je prísně zakázANO pripravovat pod digestořPokrmy na ohni.

Použití otevřeného ohne můze poskodit filtry a způsobit požáry, proto ohečn nesmí byt nikdy používan.

Zvysenou pozornost je nutné věnovat smaženi, protoze prehrátý olej by se mohl vznítit.

Pozor! Pokud je varná deska v provozu, pristupné Časti digestоře se mohou stát velmi teplymi.

BezpečnostníPokyny

Priyvmene zarovsky pouzeje touze typ zarovsky uvedeny v toto navodu, v casti venované udzbe/vymene zarovek.

Pozor! Nepripojute pristroj k elektrické siti, dokud instalace nebude zcela ukončena.

Co se týče technickych a bezpečnostnich opatřeni pro odvod kouře, postupujte prěsne podle prědpisů príslušných mistrénych organů.

Odsávaný vzduch musí byt odváden do potrubí použivaného pro odtah kouru vznikajćich pri použití spalovacích zařizení na plyn ājina paliva.

Nepoužívejte a nenechávejte digestor bez správně instalovanych Žárovek, jelikož hroží nebezpečí urazu elektrickým proudem.

Nikdy nepoužívejte digestor bez správně namontované mřížky!

Digestor nesmi byt NIKDY použivána jako opěrná plocha,Pokud pro tento učel není vyslovné určena.

Pri instalaci používejte pouze uchytné srouby dodané z vyrobkem. Pokud srouby nejsou současti vybavení, zakupte správný typ šroubů. Používejte srouby se správnou delkou, podlePokynu v Návodu pro instalaci. V pripadě pochyb se obratte na pověrený servis nebo se porad'te s odborným personálem.

Pozor! V pripadé chybějíci instalace sroubů a uchytnych prvkůdlePokynu uvedených v tomto návodu muže dojít k vzniku nebezpečí elektrické povahy.

Poznámky k ochrané životné ho prostředí

Recyklujte materiały označene symbolem

Obaly vyhodte do prislušnych
odpadnich kontejnerù k recyklaci.
Pomáhejte chránitŽivotné prostředí a
lidské zdraví a recyklovat elektrické a
elektronické spotbrebiče určene k likvidaci.
Spotbrebiče označené prislušnám symbolem
nelikvidujte spolu s domovnim opadem.
Spotbrebič odevzdeje t v mistrém sběrném
dvoře nebo kontaktujte mistrínúrad.

Použití

Digestor je projektovana k použiti v odsávací verzi s vnějsím vyvodem anebo ve filtrujici verzi s vinitříním Čištěné m vzduchu

Instalace

Sitové napétí musi opodvidat napétí
uvedenému na stitku s charakteristikamii
umistěnému uvnitř krytu. Pokud je kryt
vybaven prípojkou, stači jej zapojit do
zásuvky opodvizajíc stavajícím normám,
která se nachází ve snadno dosažitelné
prostoru i po provedené montáži. Pokud
kryt není vybaven prípojkami (príme
prípojení k siti) nebo se zásuvka nenachází
ve snadno dosažitelné prostoru i po
provedené montáži, je třeba použít
dvojpołový vypínač opodvizajíc(normám,
který zaruci uplné opdojení od sítě v
podminkách kategorie prépetí lll, v souladus
s pravidly instalace.

! Pozor! DriVe neZ opet napojite obvod digestore na sitové napajeni a overite spravne fungovani, zkontrolujte si vzdy, ze sitovy kabel byl spravnemamontovan.

Digestor je vybavena specialnim napajecim kabelem; v pripebre poskozeni kabelu vyzadeje ste ho u servisni sluzby. Minimalinvzdalenost mezi podporou nadoby na varne plose a nejnižsicastif digestore nesmi byt mensi nez 50cm v pripebre elektrickych sporaku 65cm v pripebre plynovych ci smisenych sporaku. Pokud navod na instalaci varneho zaizeni na plyn doporučujvi vtsi vzdalenost, je tbreba se tímtopo pkynem rirdit.

Provoz

V pripadé velmi intenzivni koncentrace kuchynskych par použijte maximálni sací vykon. Doporučuje se zapnout digestor 5 minut préd zahájením vařeni a vypnout ji cca 15 minut po ukončeni vařeni.

1. zapnutí/vypnutí osvětlení
2. vypnuti motoru
3. • 1. Sací vykon: (3.) minimálni; (4.) maximálni

Udržba

Pozor! Pred jakoukoliv operaci ciisteni ci udrzby odpojte digestor od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spinač bytu.

Digestor musi byt Často Čistěna, jak uvnit tak zevně (alespon stejně Často jako je provaděna udrzba filtrů proti mastnotám). Pro Čistěné je třeba použít latku navlhčenouneutralíme tekutými Čisticími prostředky. Nepouživejte prostředky obsahujíci brusné látky.

NEPOUZIVEJTE ALKOHOL!

! Pozor:nedodrzeninoremcisteni pristroje a vymenovani filtru by mohlo vestk pozarum. Doporučujeme tedy dopržovat navod k použiti.

Vyrobce odmitá jakoukoliv zodpovednost za škody na motoru, požáry způsobné nesprávnou udržbouči nedodržením vyše uvedeného upozorněni.

Tukovy filtr - Obr. 1-16

Tukovy filtr se musí 1x do měsice yčistit (vyprat), anebo jestlže systém vyznacováni saturace filtru -Pokud je současti vybavení vlastného modelu - vyznacuje tuto potřebu. Je možné jej Čistit ručné jemným mycím prostředkem nebo v kuchynské myčce prinejnižsí teplotě a kratsim programu.

Filtr s aktivnim uhlikem

(jen u filtracní verze) - Obr. 15

Type 20 LONG LIFE - Umyvatelný filtr s aktivními uhlíky

Filtr se musí každé 2 měsíce vycistit ručné
v teplé vode vchodným mycín prostředkem
nebo v kuchynské myčce pri kompletním
programu bez prítomnosti nádobí. Po
vyčistěné zbavte filtr prebytečné vody tak, aby
jste jej nepoškodili. Vyjměte jej z plastového
ramu a dūkladné vysuste pri teplote 100°C
po dobu 10-ti minut v elektrické troube.
Filtr s aktivním uhlíkem se musí presto
menit každé 3 roky a navíc vždy, když je
poskozen.

Type 15 - NEUMYVATELNY filtr saktivnimi uhlyk

Saturace filtru s uhlikem nastane po vice ci mené dlouhém užití, tj. závisí na typu kuchyně a pravidelném cištěné filtru proti mastnotám.

V kaźdem przypadě je nutné nahradit patronu maximalné"Justnou za 4 mêsice.

NEMUZE byt umyvan ci regenerovan.

Výměnažárovek

Odpojte pristroj z elektrické sîte.

Pozor! DriVe nez se doktnete svítidel si oveřte ze vychladla.

Vyjměte poskozenou Žárovku a vyměnte ji za novou (viz tabulka níže):

Žárovka Výkon (W) Patice
	3	E14
Napětí (V) Rozměry (mm)
220-240	35x102 (Průměr x Délka)
Označeni ILCOSD (podle normy IEC 61231)
DRBB/C-3-220-240-E14-35/102
