BRUKSANVISNING 120 CC6 Intimus

c), Lysskranke blokeret
när maskinen taendes"

Apparatet ma参加会议 betjenes av flere personer samtidig! Sikkherhetsinnretningene er konstruert for risikofri betjening av en person.

Fare for personskader! Grip ikke inn iinnforingsapningen med fingre!

3 = Foroverknapp (bilde 1)

Fremgangsmate se den respektive beskrivelsen i avsnittet,FEIL.

a) ,Materialopphopning i maskinen

Fremgangsmate se den respektive beskrivelsen i avsnittet ,FEIL.

a) „Motorvern“

Apparaten far inte anvandas av flera personer samtidigt!

Sakerhetsorganen ar byggda for att kunna garantera riskfr enmansmanovrering

<Medan papperet rvs sönder fär inga andra arbeten (t.ex. rengöring) utforas pa maskinen!

< Maskinen ar ingen leksak och ar inte lampad att anvandas och brukas av barn!

Hela maskinens sakerhetstekniska koncept (dimensioner, tillforseloppningar, sakerhetsfrankopplingar etc.) innehaller inga som helst garantier for ofarlig hantering av barn.

< Skaderisk! Lõst atsittende kläder, slips, smycken, langt här och andra losa foremal maste hallas borta frän inmatningsöppningen!

Skaderisk! Stickinte in fingrarna i inmat-ningsoppningen!

<Om fara uppstar: Stoppa omedelbart maskinen genom att sla fran huvudstrombrytaren,trycka Nodstopp ellra ur natsladden!

< Dra ur natsladden innan maskinen oppnas! Reparationer far endast utforas av fackman!

Specialmaterial

Dokumentforstöraren intimus 120SC2/CC3/CC4/ CC5/CC6 ar avsedd for sönderrivning av vanlga dokument.

Maskinen far principielt endast
anvandas for att sönderdalar
papper (avvikelser se tabell under "Specialmaterial")!

Sonderdelining av andra databärare kan leda till perskontador (t.ex. genom att fasta material splittras) och skador pa maskinen (t.ex. skärverket forstör).

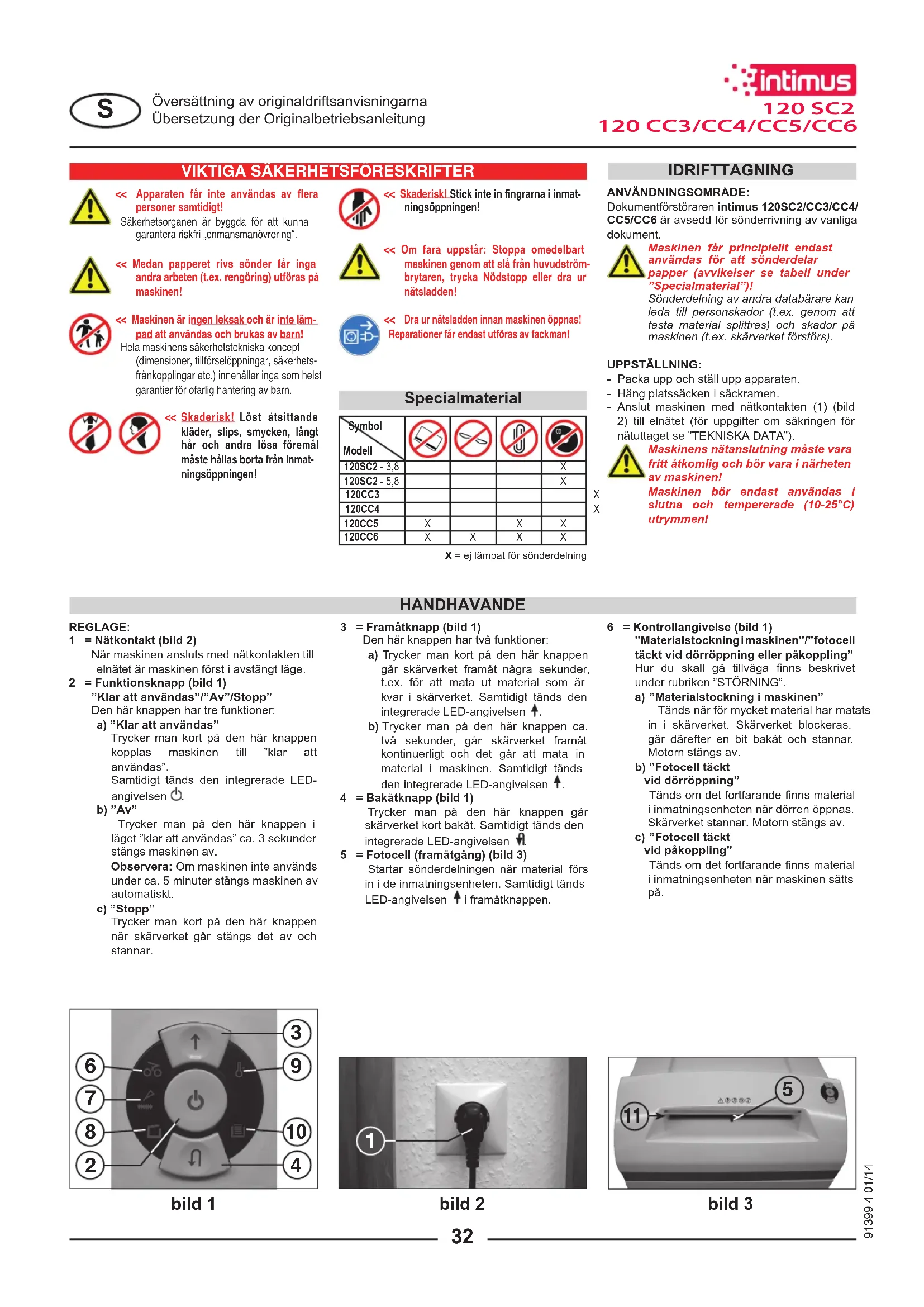

UPPSTÄLLNING:

• Packa upp och ställ upp apparaten.
• Hang platssacken i sackramen.
• Anslut maskinen med natkontakten (1) (bild 2) till elnatet (for uppgifter om sakkringen for natuttaget se "TEKNISKA DATA").

Maskinens natisluting maste vara fritt atkomlig och bör vara i narheten av maskinen!

Maskinen bor endast anvandas i slutna och tempererade (10 - 25^) utrymmen!

HANDHAVANDE

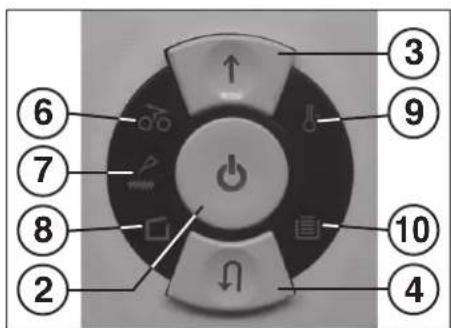

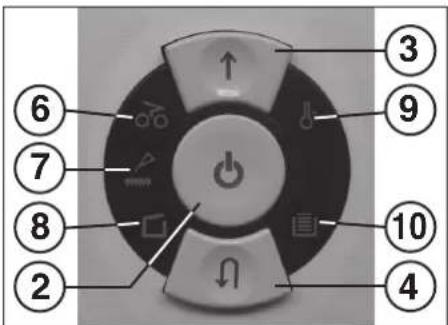

REGLAGE:

1 = Nätkontakt (bild 2)

När maskinen ansluts med nätkontakten till elnätet ar maskinen forst i avstängt Lage.

"Klar att anvandas"/Av/Stopp" Den har knappen har tre functiomer

a) "Klar att anvandas"

Trycker man kort pa den har knappen koplas maskinen till "klar att anvandas".

Samtidigt tandns den integrerade LED-angivelsen

b) "Av"

Trycker man pa den har knappen i laget "klar att anvandas" ca. 3 sekunder stangs maskinen av.

Observera: Om maskinen inte används under ca. 5 minutes stängs maskinen av automatiskt.

c) "Stopp"

Trycker man kort pa den har knappen när skarverket gär stangs det av och stannar.

3 = Framåtknapp (bild 1)

Den har knappen har tva functiomer:

a) Trycker man kort pa den har knappen gar skarverket framat nagra sekunder, t.ex. for att mala ut material som ar kvar i skarverket. Samtidigt tands den integrerade LED-angivelsen

b) Trycker man pa den har knappen ca. tvä sekunder, gär skärverket framat kontinuierigt och det gär att mata in material i maskinen. Samtidigt tänds den integrader LED-angivelsen

4 = Bakatknapp (bild 1)

Trycker man pa den har knappen gär skärverket kort bakat. Samtidigt tand den integrerade LED-angivelsen

5 = Fotocell (framatgang) (bild 3)

Startar sonderdelningen nar material fors in i de inmatningsenheten. Samtidigt tands LED-angivelsen iframatknappen.

6 = Kontrollangivelse (bild 1)

"Materialstockningimaskinen"/'fotocell täckt vid dörroppning eller pakoppling" Hur du skall gà tillvaga finns beskrivet under rubriken "STÖRNING".

a) "Materialstockning i maskinen"

Tands nar for mycket material har matats in i skarverket. Skarverket blockeras, gar direfter en bit bakat och stannar. Motorn stangs av.

b) "Fotocell täckt

vid döröppning"

Tands om det fortarande finns material i inmatningsenheten nar dorren oppnas. Skarverket stannar. Motorn stangs av.

c) "Fotocell tackt

vid pákoppling"

Tands on det fortfarande finns material i inmatningsenheten nar maskinen satts pa.

bild 1

bild 2

bild 3

HANDHAVANDE

REGLAGE:

7 = Kontrollangivelse (bild 1) "Olja skarverk"

Tänds om skärverket i cross-cut-versionen mäste oljas. Oljningen mäste kvitteras med bakatknappen (4) (se beskrivning under "UNDERHÄLL SKÄRVERK").

8 = Kontrollangivelse (bild 1) "Dorr Oppen"/dorrstorn

a) Dorr Oppen

Tänds nar dörren till underskapet ar öppen. Maskinen stängs av automatiskt och kan inte startas nar dörren fortfarande ar öppen.

b) "Elektrisk störning"

Blinkar om det ar en elektrisk störning i dörrens sensorssystem. Maskinen stängs av. Kontakti din fackhandlare.

9 = Kontrollgivelse (bild 1) "Motor überbelastad"/

"Elektrisk störning"
Hur du skall gä tillväga finns beskrivet under rubiken "STÖRNING".

a) "Motorskydd" Tänds om motorn har überbelastats och har stängls av. Maskinen kan inte startas nar motorn svalnar.

b) "Elektrisk störning" Blinkar om det ar en elektrisk störning i kretskortet. Samtidigt blinkar LED-angivelsen i funktionsnappen (2). Maskinen stängs av. Kontakta din fackhandlare.

10 = Kontrollangivelse "Uppsamlingssack papper full" (bild 1) Tands nar upssamlingssacken for papper ar full och maste tomas. Skarverket for papperssonderdelningen stangs av.

Sitt eller kliv inte pa dokumentforstöraren. Risk att ramla genom att maskinen gär sönder!

SÄTTA PÅ MASKINEN

For att koppla maskinen till "klar for anvandning gör du pa följande satt:

Tryck kort pa Funktionskappen (2).
- LED-angivelsen i Funktionsnappen (2) tänds für "klar für användning".
- Det gar att mata in material i maskinen.

MATERIALINMATNING:

Mata in papper genom
pappersinmatningsenheten (11) (bild 3) i skáverket.

Maskinen koplas automatiskt till framatgang, drar in materialet och stangs av automatiskt after sönderdelningen.

Observera: For att sönderdelaljusgenomsäppliga folier maste maskinenkopplas till framatgäng manuellt (hallframatknappen (3) nedtryckt ca. 2 sek).

Sonderdelhingen kan alltid stoppas genom att man trycker kort pa funkientsknappen (2) ("stopp-funktion).For att fortsatta trycker du pa framatknappen (3) ca. 2 sek.

Om maskinen inte används under ca. 5 minuter stängs den av.

Mata aldrig in mer material an den angivna maximimängden i maskinen (se "TEKNISKA DATA")!

Om det anda skulle ha kommit in for mycket material i skarverket, se "STORNING" under "MATERIALSTOCKNING I MASKINEN".

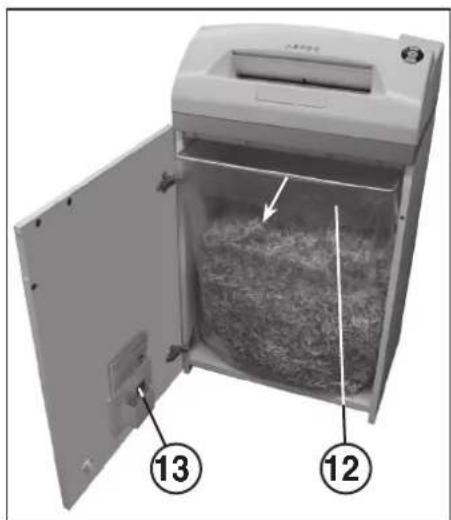

TOMMA UPPSAMLINGSSACKEN FOR PAPPER (bild 4):

Om uppsamlingssacken for papper ar full stangs maskinen av. Kontrollangivelsen (10) lands. Gör på foljande satt:

• Oppna dörren. Kontrollangivelsen (8) tänds. Om det fortfarande finns material i inmatningsenheten tänds dessutom kontrollangivelsen (6).
• Drautuppsamlingssacken(12)med sackramen fran kapans nederdel, ta bort sacken och avfallshantera innehallet. Kontrollangivelsen (10) slacks.
  Häng in den tomda säcken i säckramen och skjut in säcken med ramen i kapans nederdeligen. Stäng dorren. Kontrollangivelsen (8) släcks.
• Om kontrollangivelsen 6 (6) lyser,tryck kort pa framatknappen (3).Material som ar kvar i inmatningsenheten sonderdelas och angivelsen slocknar.

Observera: Maskinen gär endast nar dörren ar stängd.

DYNAMISK BELASTNINGSANGIVEALSE:

For att forbindra materialstockng och upnpa att datamedierna forstors kontinuierligt och effektiv, visas motorns aktuella belastningsgrad under sönderdelningen genom diffust lus i olika färger i inmatningsenheten pa foliande satt:

Gront Ijus: Belastning < 50%
Guilt: Belastning 50-75%
Rott Jus: Belastning 75 - 100%

bild 1

bild 3

bild 4

STÖRNING

MATERIALSTOCKNING I MASKINEN: (Auto-reverse-funktion)

Om materialet stockings genom att for mycket material har matats in, reagerar maskinen pa foliande satt:

• Skarverket blockeras, gär direfter en bit bakat (materialet lossas) och stannar. Motorn stangs av. Kontrollangivelsen 6 (6) tänds.

Gör på följande satt: Pappersstockning

-Ta bort pappret som har matats tillbaka.
- Skärverket gär nu automatiskt framät och sönderdilar pappersresterna i skärverket. När maskinen gär framät lyser LED-angivelsen i framätknappen (3). Kontrolligivelsen (6) släcks.
- Fortsatt sönderdelningen med en mindremängd papper an tidigare.
- Om det behövs, koppla skärverket manuellt omväxlande framat och bakat tills materialet har gattigenom helt och ar sönderdelat.

FOTOCELL TACKT VID DORROPPNING:

Om det fortfarande skulle finnas material i inmatningsenheten nar dorren oppnas, stangs motorn av och skarverket stannar. Kontrollangivelsen (6) tands.

Stäng dorren och kvittera statusen genom att trycka kort pa framatknappen (3). Materialet mas in i skärverket och sönderdelas.

FOTOCELL TACKT VID PAKOPPLING:

Omdet skulle finnas materiali inmatningsenheten när maskinen sats pa tands kontrollangivelsen 66.

Ta ut materialet och kvittera statusen genom att trycka kort pa framatknappen (3).

MOTORSKYDD:

Om motorn skulle overbelastas stangs den av. Kontrollangivelsen 9) tands.

När maskinen har svalnat ca. 25 - 40 minutes
gär det att starta om maskinen.

ELEKTRISK STÖRNING:

Om kontrollangivelsen (9) blinkar tillsammans med LED-angivelsen i Funktionskappen (2) aller endast kontrollangivelsen (8) ar det en elektrisk störning. Det gar inte att starta maskinen.

Kontakta da din fackhandlare.

CHECKLISTA VID STÖRNINGAR:

Om maskinen inte skulle fungera, kontrollera foljande punkter:
- Ar nätkontakten ansluten till elnätet?
- Ar dörren stängd?
- Ar uppsamlingssacken for papper full? Folj instruktionerna for "TOMMA UPPSAMLINGSSACKEN FOR PAPPER".
- Ar det materialstockning i maskinen? Följ instruktionerna for "MATERIALSTOCKNING I MASKINEN"
- Har motorn overbelastats? Se under "MOTORSKYDD". Om ingen av kontrollpunkterna passar, Kontakta din fackhandlare.

UNDERHÄLL / AVFALLSHANTERING

RENGÖRING AV FOTOCELLERNA (bild 5):

Om det skulle blikvar pappersbitar inmatningslitsen (tex. after pappersstockning) kan det handa att maskinen inte stangs av genom den "tackta" fotocellen.

Du kan ta bort pappersbitarna resp. rengora fotocellen genom att mata in ytterligare etrk papper i skarverket ell satta maskinen pa bakatgang och kort torka de bada "ogonen" pa fotocellen med en pensel.

bild 5

bild 6

UNDERHALL AV SKARVERKET

(CROSS-CUT):

Cross-cut-skärverk maste oljas
efter en viss användningsid. Om kontrollangivelsen (7) lyser gör du pa foljande satt:

Öppna dörren. Kontrollangivelsen (8) tänds och LED-angivelsen i bakatknappen (4) damit kontrollangivelsen (7) blinkar. Ta oljebehällaren (13) (bild 6)是从hallaren i dörren och stäng dörren igen.

Fordela lite olja pa ett ark papper och mata in det i skarverket genom pappersinmatningsenheten (11).

Pappret dras in och oljan kommt)därigenom in i skärverket.

Observera: För att radera angivelsen masteden har proceduren kvitteras pa foljande sattnär skärverket har oljats:

• Oppna dörren tills kontrollangivelsen (8) tänds. Kontrollangivelseerna (7) och (4) blinkar.

• Tryck pa bakatknappen (4) och hall den nedtryckt tills kontrollangivelsen (7) slocknar.

• Stang dorrenigen.
  Skärverket börjar nu automatiskt en ren:giringscykel (framát-/bakatgang) och stangs sedan av. Maskinen ar klar att användas ingen. Om specialola behöver afterbeställas, se under "SPECIALTILLBEHR".

ENERGISPARAUTOMATIK:

Om inte maskinen används en stund, stängs den av automatiskt after ca. 5 min. LED-angivelsen i funktnskappen (2) für "klar für användning" clocknar. Tryck kort på funktnskappen for satta på maskinen igen.

AVFALLSHANTERING AV MASKINEN:

Se till att avfallshantera maskinen miljovänligt nar den har tjjanat ut. Slang inga delar av maskinen aller forpackningen i hushaillssoporna.

TEKNISKA DATA

Modell	Type	Skärbredd Papper	Skärkapacitet Papper	Arbetsbredd	Bullernivå	Mätt B x D x H	Vikt
intimus 120SC2	227-6S	5,8 mm	35-38 \(ark^*\)	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120SC2	227-4S	3,8 mm	31-33 \(ark^*\)	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120CC3	227-4C	3,8x36 mm	23-25 \(ark^*\)	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC4	227-2C	1,9x15 mm	15-17 \(ark^*\)	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC5	227-1C	0,8x12 mm	10-12 \(ark^*\)	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC6	227-1CF	0,8x4.5 mm	7-8 \(ark^*\)	310 mm	ca. 57 dB(A)	535 x 395 x 980 mm	47 kg

Sakring (trg):
220-230V=10A/115-125V=15A/100V=18A

Modell	Nätanslutningsdata anslutningspänning/trekvens - strömforbrukning - effekt
intimus 120SC2	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120SC2	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC3	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC4	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC5	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC6	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW

A Beraknat for A4-papper 70g/m² vid 230V/50Hz

SPECIALTILLBEHÖR

Benamning Best.-nr.

Plastpase, 440x330x950x0,05 mm 99977

88035

Oljekanna, 110 ml

Anmarkning: Kontakta aterforsaljaren forfterbestall- ning av specialtilbehör och reservdilar.
