BRUGSANVISNING 120 CC6 Intimus

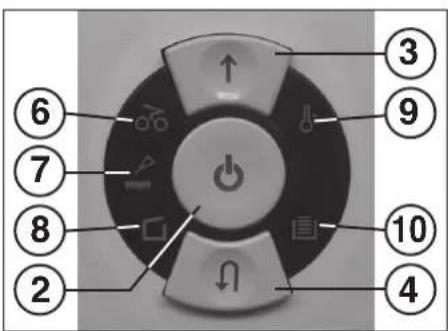

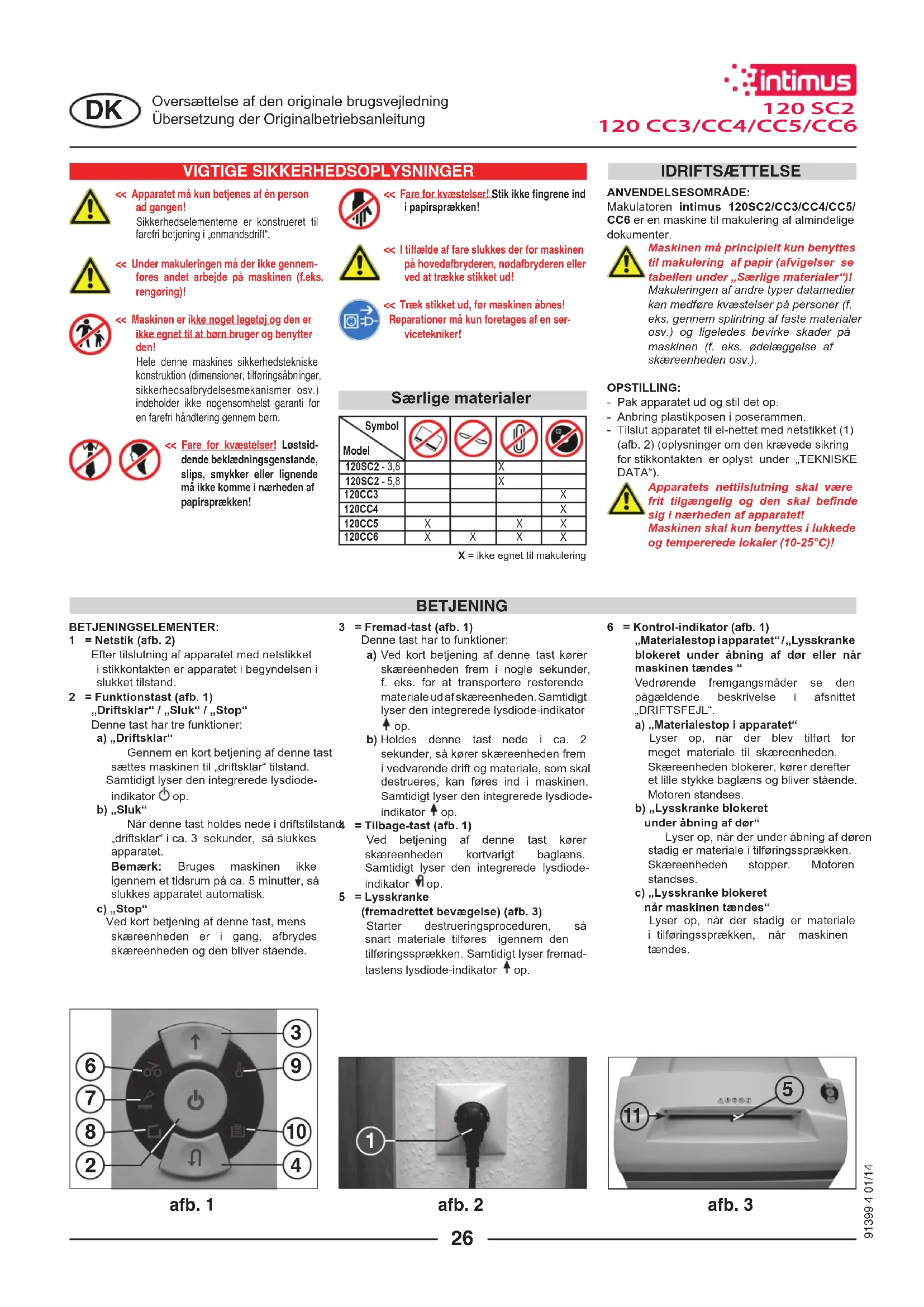

BETJENING IDRIFTSÆTTELSE BETJENINGSELEMENTER:1 = Netstik (afb. 2) Efter tilslutning af apparatet med netstikket i stikkontakten er apparatet i begyndelsen i slukket tilstand.2 = Funktionstast (afb. 1) „Driftsklar“ / „Sluk“ / „Stop“ Denne tast har tre funktioner: a) „Driftsklar“ Gennem en kort betjening af denne tast sættes maskinen til „driftsklar“ tilstand. Samtidigt lyser den integrerede lysdiode-indikator op. b) „Sluk“ Når denne tast holdes nede i driftstilstand „driftsklar“ i ca. 3 sekunder, så slukkes apparatet. Bemærk: Bruges maskinen ikke igennem et tidsrum på ca. 5 minutter, så slukkes apparatet automatisk. c) „Stop“ Ved kort betjening af denne tast, mens skæreenheden er i gang, afbrydes skæreenheden og den bliver stående.3 = Fremad-tast (afb. 1) Denne tast har to funktioner: a) Ved kort betjening af denne tast kører skæreenheden frem i nogle sekunder, f. eks. for at transportere resterende materiale ud af skæreenheden. Samtidigt lyser den integrerede lysdiode-indikator op. b) Holdes denne tast nede i ca. 2 sekunder, så kører skæreenheden frem i vedvarende drift og materiale, som skal destrueres, kan føres ind i maskinen. Samtidigt lyser den integrerede lysdiode-indikator op. 4 = Tilbage-tast (afb. 1) Ved betjening af denne tast kører skæreenheden kortvarigt baglæns. Samtidigt lyser den integrerede lysdiode-indikator op. 5 = Lysskranke (fremadrettet bevægelse) (afb. 3) Starter destrueringsproceduren, så snart materiale tilføres igennem den tilføringssprækken. Samtidigt lyser fremad-tastens lysdiode-indikator op. 6 = Kontrol-indikator (afb. 1) „Materialestop i apparatet“ / „Lysskranke blokeret under åbning af dør eller når maskinen tændes “ Vedrørende fremgangsmåder se den pågældende beskrivelse i afsnittet „DRIFTSFEJL“. a) „Materialestop i apparatet“ Lyser op, når der blev tilført for meget materiale til skæreenheden. Skæreenheden blokerer, kører derefter et lille stykke baglæns og bliver stående. Motoren standses. b) „Lysskranke blokeret under åbning af dør“ Lyser op, når der under åbning af døren stadig er materiale i tilføringssprækken. Skæreenheden stopper. Motoren standses. c) „Lysskranke blokeret når maskinen tændes“ Lyser op, når der stadig er materiale i tilføringssprækken, når maskinen tændes. afb. 1 afb. 2 afb. 3 Oversættelse af den originale brugsvejledning Übersetzung der Originalbetriebsanleitung Særlige materialer SymbolModelX = ikke egnet til makulering120 SC2 120 CC3/CC4/CC5/CC6 Makulatoren må aldrig benyttes som siddeplads eller som trinbræt. Der er fare for at falde på grund af materialebrud!OPSTART AF APPARATET:For at sætte maskinen til „driftsklar“ gør De således:- Tryk kort på funktionstasten (2).- Lysdiode-indikatoren til funktionstasten (2) lyser for „driftsklar“. - Materiale kan tilføres maskinen.MATERIALETILFØRSEL:Papir tilføres gennem papirtilføringssprækken (12) (afb. 3) til skæreenheden.Maskinen skifter automatisk til fremadrettet kørsel, trækker materialet ind og slukker automatisk efter makuleringsproceduren.Bemærk: Til makulering af folier, hvor lyset kan trænge igennem, skal apparatet sættes til fremadrettet drift gennem manuel betjening (Fremad-tasten (3) holdes nede i ca. 2 sekunder).Gennem kort betjening af funktionstasten (2) („Stop“-funktion) kan destrueringsproceduren stoppes til enhver tid. Hold Fremad-tasten (3) nede i ca. 2 sekunder for at fortsætte.Bruges maskinen ikke igennem et tidsrum på ca. 5 minutter, så slukkes apparatet automatisk.Tilfør maskinen aldrig mere end den oplyste største materialemængde (se „TEKNISKE DATA“)!Er der alligevel kommet for meget materiale ind i skæreenheden, så slå op under „DRIFTSFEJL“ angående „MATERIALESTOP I APPARATET“.BETJENINGSELEMENTER:7 = Kontrol-indikator (afb. 1) „Smøre skæreenhed “ Lyser op, når Cross-Cut-typens skæreenhed skal smøres med olie. Smøreproceduren skal bekræftes med Tilbage-tasten (4) (se beskrivelsen under „VEDLIGEHOLD AF SKÆREENHED “).8 = Kontrol-indikator (afb. 1) „Dør åben“ / „Dørfejl“ a) „Dør åben“ Lyser op, når underskabets dør er åbnet. Apparatet slukkes automatisk og kan ikke startes op igen, så længe døren står åben. b) „Elektrisk fejl“ Blinker, når der foreligger en elektrisk driftsfejl ved dørens sensor. Apparatet standses. Henvend Dem venligst til Deres forhandler.9 = Kontrol-indikator (afb. 1) „Overbelastning af motoren“ / „Elektrisk driftsfejl“ Vedrørende fremgangsmåder se i det pågældende afsnit „DRIFTSFEJL“. a) „Motorbeskyttelse“ Lyser op, når motoren er blevet overbelastet og standset. I motorens afkølingsfase kann apparatet ikke sættes i gang. b) „Elektrisk driftsfejl“ Blinker, når der foreligger en elektrisk driftsfejl på styringens printkort. Samtidigt blinker lysdiode-indikatoren for funktionstasten (2). Maskinen standses. Henvend Dem venligst til Deres forhandler.10 = Kontrol-indikator „Papir-pose fyldt“ (afb. 1) Lyser op, når papiropsamlingsposen er fyldt og skal tømmes. Skæreenheden til destruering af papir slukkes.11 = Papirtilføringssprække (afb. 3)12 = Opsamlingspose til papir (afb. 4)13 = Oliebeholder (afb. 6)TØMNING AF OPSAMLINGSPOSENFOR PAPIR (afb. 4): Maskinen slukker, når opsamlingsposen for papir er fyldt. Kontrol-indikatoren (10) lyser op. Gør nu følgende:- Åbn døren. Kontrol-indikatoren (8) lyser op. Er der endnu materiale i tilføringssprækken, så lyser desuden Kontrol-indikatoren (6) op. - Træk opsamlingsposen (12) sammen med poserammen ud af kabinettets underdel, tag posen ud og bortskaf indholdet. Kontrol- indikatoren (10) slukkes.- Sæt den tømte pose atter ind i poserammen og skub posen med rammen atter ind i kabinettets underdel. Kontrol-indikatoren (8) slukkes. - Såfremt Kontrol-indikatoren (6) lyser op, betjen kort Fremad-tasten (3). Materiale, som endnu ndes i tilføringssprækken, makuleres og indikatoren slukkes.Bemærk: Apparatet kører kun ved lukket dør!DYNAMISK BELASTNINGSVISNING: For at undgå et materialestop og for således at opnå en kontinuerlig og effektiv destruering af datamedierne, vises under destrueringen motorens belastningsgrad gennem et i farven afstemt, diffust lys i tilføringssprækken på følgende måde:Grønt lys: Belastning < 50%Gult lys: Belastning 50 - 75%Rødt lys: Belastning 75 - 100%

91399 4 01/14 - Tryk på Tilbage-tasten (4) og hold den nede, indtil kontrol-indikatoren (7) slukkes.- Luk døren igen.Skæreenheden begynder nu automatisk på en rensecyklus (fremad-/tilbagekørsel) og slukker så. Maskinen er nu atter klar til brug. I tilfælde af, at specialolien skal bestilles, slå op under „SPECIALTILBEHØR“.ENERGIBESPARELSES-AUTOMATIK:Bruges maskinen ikke for en vis tid, så slukker den automatisk efter ca. 5 minutter. Lysdiode-indikatoren til funktionstasten for „driftsklar“ slukkes. Tryk kort på funktionstasten for at tænde igen.BORTSKAFNING AF MASKINEN:Bortskaf maskinen i slutningen af dens levetid på miljøvenlig måde. Put ikke nogen dele af maskinen eller af emballagen i husholdningsaffaldet.

Betegnelse Ordrenr.Plasticpose, 440x330x950x0,05 mm 99977Olieaske, 110 ml 88035Bemærk: Ved efterbestilling af ekstra tilbehør og behov for reservedele henviser vi til nærmeste forhandler. VEDLIGEHOLDELSE / BORTSKAFNING FEJL RENSNING AF FOTOCELLERNE (afb. 5): Skulle det ske, at papirstykker bliver liggende i indføringssprækken (f. eks. efter et papirstop), så er det muligt, at apparatet ikke længere slår fra på grund af den „blokerede“ lysskranke.De kan fjerne papirstykker hhv. rense fotocellen ved at føre et yderligere ark papir ind til skæreenheden eller ved at lade maskinen køre baglæns for så kort at viske over fotocellens to „øjne“ med en pensel.VEDLIGEHOLD SKÆREENHED (CROSS-CUT):Cross-Cut-skæreenheder skal forsynes med olie efter en bestemt driftstid.Gå frem på følgende måde, når kontrol-indikatoren (7) lyser op: Åbn døren. Kontrol-indikatoren (8) lyser op og lysdiode-indikatoren for både Tilbage-tasten (4) og kontrol-indikatoren (7) blinker. Tag oliebeholderen (13) (afb. 6) ud af holderen i døren og luk døren igen. Fordel en smule olie på et ark papir og før dette så ind gennem papirtilførselssprækken (11) til skæreenheden. Papiret trækkes nu ind og olien når således ind i skæreenheden.Bemærk: For at slukke indikatoren skal man efter en gennemført smøring af skæreenheden bekræfte denne procedure på følgende måde: - Åbn døren så meget, at kontrol-indikatoren (8) lyser op. Kontrol-indikatorerne (7) og (4) blinker.afb. 5afb. 6 Oversættelse af den originale brugsvejledning Übersetzung der Originalbetriebsanleitung MATERIALESTOP I APPARATET:(Auto-Reverse-funktion)Indtræder der materialestop på grund af for meget tilført materiale, så reagerer apparatet på følgende måde: - Skæreenheden blokerer, kører derefter et lille stykke baglæns (materiale frigives) og bliver derefter stående. Motorens standses. Kontrol-indikatoren (6) lyser op.Gå frem på følgende måde:Papirstop i papirtilførselssprækken (11)- Tag papir ud, som er blevet transporteret tilbage. - Skæreenheden kører nu automatisk fremad og makulerer den papirrest, som sidder i skæreenheden. Under den fremadgående transport lyser Fremad-tastens (3) lysdiode-indikator . Kontrol-indikatoren (6) slukkes. - Fortsæt makuleringen med en mindre papirmængde. - Såfremt nødvendigt skiftes der manuelt mellem fremadrettet og baglæns drift af skæreenheden, indtil materialet er kørt helt igennem og destrueret fuldstændigt.LYSSKRANKE BLOKERET UNDER ÅBNING AF DØR: Skulle der under åbning af døren endnu være materiale i tilføringssprækken, så slukkes motoren og skæreenheden står stille. Kontrol- indikatoren (6) lyser op.Luk døren og bekræft tilstanden gennem kort betjening af Fremad-tasten (3). Det forhåndenværende materiale føres til skæreenheden og makuleres.LYSSKRANKE BLOKERET NÅR MASKINEN TÆNDES: Skulle der ved opstart af maskinen endnu være materiale i tilføringssprækken, så slukkes motoren og skæreenheden står stille. Kontrol- indikatoren (6) lyser op. Fjern materialet og bekræft tilstanden gennem kort betjening af Fremad-tasten (3).MOTORBESKYTTELSE:Overbelastes motoren, så afbryder den. Kontrol-indikatoren (9) lyser op.Efter en afkølingstid på ca. 25-40 minutter kan De atter tænde for apparatet.ELEKTRISK DRIFTSFEJL: Blinker kontrol-indikatoren (9) i forbindelse med funktionstastens (2) lysdiode-indikator eller kun kontrol-indikatoren (8), så foreligger en elektrisk driftsfejl. Maskinen kan ikke startes op. Henvend Dem venligst til Deres forhandler.TJEKLISTE I TILFÆLDE AF DRIFTSFEJL: Fungerer apparatet ikke, så kontroller venligst følgende punkter:- er netstikket tilsluttet til strømnettet?- er døren lukket?- er opsamlingsposen for papir fyldt? følg vejledningen under „TØMNING AF OPSAMLINGSPOSEN FOR PAPIR “.- er der et materialestop i apparatet? følg vejledningen under „MATERIALESTOP I APPARATET“.- er motoren blevet overbelastet? se under „MOTORBESKYTTELSE“. Når ingen af kontrolpunkterne er rammende, så henvend Dem venligst til Deres forhandler.* gældende for A4-papir 70g/m ved 230V/50Hz Model El-data forsyningsspænding/frekvens · strømforbrug · effekt intimus 120SC2 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120SC2 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC3 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC4 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC5 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW intimus 120CC6 220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW Model Type Skærebredde Skæreeffekt Arbejdsbredde Støjniveau Mål Vægt Papir Papir B x D x H intimus 120SC2 227-6S 5,8 mm 35-38 ark* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 46 kg intimus 120SC2 227-4S 3,8 mm 31-33 ark* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 46 kg intimus 120CC3 227-4C 3,8x36 mm 23-25 ark* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC4 227-2C 1,9x15 mm 15-17 ark* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC5 227-1C 0,8x12 mm 10-12 ark* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus 120CC6 227-1CF 0,8x4,5 mm 7-8 ark* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg Sikring (træg): 220-230V = 10 A / 115-125V = 15 A / 100V = 18 A120 SC2 120 CC3/CC4/CC5/CC6 VIKTIGE SIKKERHETSHENVISNINGER << Fare for personskader! Grip ikke inn i innføringsåpningen med ngrene!<< I tilfelle av fare slås maskinen av, enten med hovedbryteren eller med nød-av-bryteren, eller ved å dra ut støpslet!<< Før maskinen åpnes må støpslet dras ut! Reparasjoner må bare utføres av fagfolk!<< Apparatet må ikke betjenes av ere perso-ner samtidig! Sikkerhetsinnretningene er konstruert for risikofri betjening av én person.<< Mens oppkuttingen foregår må det ikke utføres andre arbeider (f.eks. rengjøring o.l.) på maskinen!<< Maskinen er ikke noe leketøy og er ikke egnet for barn! Det sikkerhetstekniske totalkonseptet (mål, mateåpninger, sikkerhetsutkoblinger osv.) på denne maskinen gir ingen garanti for at den kan håndteres farefritt av barn.<< Fare for personskader! Hold løse deler av klær, slips, smykker, langt hår og andre løse gjenstander borte fra innføringsåpningen!BRUKSOMRÅDE:Datashredderen intimus 120SC2/CC3/CC4/CC5/CC6 er en maskin som kutter opp normalt beskrevet papir.Maskinen må prinsipielt kun benyttes for makulering av papir (avvik se tabell nedenfor under „Spesialmaterialer“)!Makuleringen av andre databærere kan føre til skader på personen (f.eks. på grunn av splintring av faste materialer etc.), samt ha skader på maskinen (f.eks. ødeleggelse av skjæreverktøyet etc.) til følge.OPPSTILLING:- Pakk ut og sett opp maskinen.- Heng en plastsekk i sekkerammen.- Koble maskinen til strømnettet med støpslet (1) (bilde 2) (opplysninger om nødvendig sikring av strømkontakten se „TEKNISKE DATA“).Maskinens strømtilkobling må være fritt tilgjengelig og bør benne seg i nærheten av maskinen!Maskinen skal kun brukes i lukkede og tempererte (10-25°C) rom! 120SC2 - 3,8 X 120SC2 - 5,8 X 120CC3 X 120CC4 X 120CC5 X X X 120CC6 X X X X
