<< Sérülésveszély!Nenyúljunkbeazujjaink- kalabevezetőnyílásba!<< Veszély esetén azonnal kapcsoljuk kia gépet a főkapcsolóval vagy a vész-kapcsolóval, vagy húzzuk ki a hálózatidugót!<< Mielőttfelnyitnánkagépet,kikellhúzniahálózatidugót! Akészülékenjavításokatcsakszakembervégezhet!<< Akészüléketnemszabadtöbbszemély-nekegyidejűlegüzemeltetnie! A biztonsági elemek úgy vannak méretezve, hogy „egyszemélyes üzemeltetésnél“ bizto-sítsák a veszélytelen használatot.<< A feldarabolási művelet közben sem-milyenmásmunkát(pl.tisztítást)nemszabadagépenvégezni!<< A gép nem játékszer, nem alkalmasarra, hogy gyerekek működtessék éshasználják! A gép általános biztonságtechnikai koncepciója (méretek, hozzávezető nyílások, biztonsági lekapcsolások, stb.) egyáltalán nem garantálja azt, hogy a gyerekek veszélytelenül kezelhetik.<< Sérülésveszély!Alazaruhada-rabokat,nyakkendőt,ékszert,hosszúhajatésegyéblazatár-gyakattartsuktávolabevezetőnyílástól!ALKALMAZÁSITERÜLETA intimus 120SC2/CC3/CC4/CC5/CC6 adatmegsemmisítő általános iratanyag aprítása cé-ljára szolgáló gép.A gépet általában csak papír aprítására szabad használni (az eltéréseket lásd a táblázatban a „Különleges anyagok“ részben)!Másfajta adathordozók aprítása személyi sérüléseket okozhat (pl. a szilárd anyagok szilánkokra törése miatt, stb.), továbbá károsíthatja a készüléket (pl. tönkremehet a vágószerkezet, stb.).AGÉPFELÁLLÍTÁSA:- A gépet csomagolja ki és állítsa fel.- A műanyagzsákot akassza be a zsák keretébe.- A gépet (1) (2. kép) a hálózati csatlakozódugóval csatlakoztassa a hálózatra (a hálózati csatlakozóaljzat elé beépített biztosíték szükséges adatait lásd a „MŰSZAKI ADATOK“ c. részben).A gép hálózati csatlakozójához szabadon lehessen hozzáférni és a csatlakozó a gép közelében legyen. A gépet csak zárt és állandó hőmérsékletű (10-25°C) helyiségekben használja. 120SC2 - 3,8 X 120SC2 - 5,8 X 120CC3 X 120CC4 X 120CC5 X X X 120CC6 X X X X

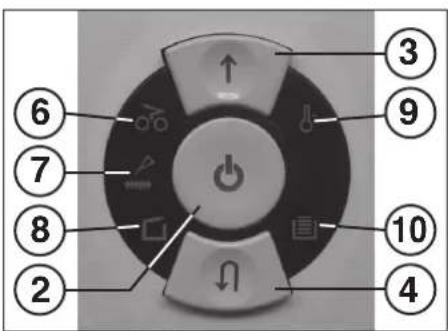

KEZELÉS ÜZEMBEHELYEZÉS 1.kéb 2.kéb 3.kéb KEZELŐELEMEK:1 =Hálózaticsatlakozódugó(2.kép) Amikor a gépet a hálózati csatlakozódugóval a hálózathoz csatlakoztatja, a gép először a kikapcsolt állapotban van.2 =Funkciógombok(1.kép) „Üzemkész“/„Ki“/„Stop“ Ennek a gombnak három funkciója van: a) „Üzemkész” Ezt a nyomógombot rövid ideig megérintve a gép az „Üzemkész” állapotra kapcsol. Egyidejűleg kigyullad a beépített LED- kijelző b) „Ki” Ha ezt a nyomógombot az „Üzemkész” állapotban kb. 3 másodpercig lenyomva tartja, a gép kikapcsol. Útmutatás: Ha a gépet több mint kb. 5 percig nem használja, akkor a gép automatikusan kikapcsol. c) „Stop“ Ha a működő vágószerkezetnél ezt a nyomógombot rövid ideig megérinti, akkor a vágószerkezet kikapcsol és leáll.3 =Előremenetgomb(1.kép) Ennek a gombnak két funkciója van: a) Ezt a gombot rövid ideig megérintve a vágószerkezet néhány másodpercig előrefelé megy, pl. a vágószerkezetben maradt aprítandó anyag kivezetése érdekében. Egyidejűleg kigyullad a beépített LED-kijelző

b) Ha ezt a gombot kb. 2 másodpercig lenyomva tartja, a vágószerkezet a folyamatos üzemben előrefelé megy és a gépbe lehet adagolni. Egyidejűleg kigyullad a beépített LED-kijelző 4 =Hátramenetgomb(1.kép) Ezt a gombot megérintve a vágószerkezet rövid ideig hátrafelé megy, Egyidejűleg kigyullad a beépített LED-kijelző 5 =Fénysorompó(előremenet)(3.kép) Elindul az aprító folyamat, mihelyt anyagot vezet be az adagolóaknába. Egyidejűleg kigyullad az előremenet gomb LED-kijelzője 6 =Ellenőrzőkijelzés(1.kép) „Anyagtorlódás a gépben” / „Fénysorompó foglalt az ajtónyitásánálvagyabekapcsolásnál” Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt. a) „Anyagtorlódásagépben” Kigyullad, ha a vágószerkezetbe túl sok anyagot adagoltak. A vágószerkezet megakad, majd utána egy darabig hátramegy és megáll. A motor kikapcsol. b) „Fénysorompófoglalt azajtónyitásánál” Kigyullad, ha az ajtó nyitásánál még van anyag az adagolóaknában. A vágószerkezet leáll. A motor kikapcsol. c) „Fénysorompófoglalt abekapcsolásnál” Kigyullad, ha a gép bekapcsolásánál van anyag az adagolóaknában. Az eredeti üzemeltetési utasítás fordítása Übersetzung der Originalbetriebsanleitung Különlegesanyagok

SzimbólumModellX= aprításra nem alkalmas120 SC2 120 CC3/CC4/CC5/CC6 KEZELŐELEMEK:7 =Ellenőrzőkijelzés(1.kép) „Vágószerkezetolajozása”Kigyullad, ha a Cross-Cut változat vágószerkezetét meg kell olajozni. Az olajozás műveletét a hátramenet kapcsolón (4) nyugtázni kell (lásd a VÁGÓSZERKEZET KARBANTARTÁSA” c. leírást).8 =Ellenőrzőkijelzés(1.kép) „Ajtónyitva”/”Ajtóüzemzavar” a) „Ajtónyitva” Kigyullad, ha az alsószekrény ajtaja nyitva van. A gép automatikusan kikapcsol és addig nem indítható el, ameddig az ajtó nyitva van. b) „Elektromosüzemzavar” Villog, ha az ajtó szenzorikában elektromos üzemzavar van. A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.9 =Ellenőrzőkijelzés(1.kép) „Motortúlterhelés”/ „Elektromosüzemzavar” Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt. a) „Motorvédelem” Kigyullad, ha a motort túl van terhelve és lekapcsolt. A motor lehűlési szakaszában a gépet nem lehet beindítani. b) „Elektromosüzemzavar” Villog, ha a vezérlés nyomtatott áramkörén belül elektromos üzemzavar van. Egyidejűleg felvillan a funkciókapcsoló (2) LED-kijelzője . A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.10=Ellenőrzőkijelzés „Papírfelfogózsáktele“(1.kép) Kigyullad, ha a papír felfogózsák tele van és ki kell üríteni. A papír aprítás vágószerkezete kikapcsol. 11=Papíradagolóakna(3.kép)12=Papírfelfogózsák(4.kép)13=Olajtartály(6.kép)Az aprítót semmi esetre sem szabad ülőhelynek vagy fellépő felületnek használni. Leesés anyagtörés miatt!AGÉPBEKAPCSOLÁSA: A gép „üzemkész” állapotra kapcsolását a következő módon végezze: - Rövid ideig működtesse a funkciógombot (2). - A funkciógomb (2) LED-kijelzője kigyullad az „üzemkész“ állapotra. - A gépbe lehet adagolni.ANYAGBEVEZETÉSE: A papíradagoló aknán (11) keresztül (3. kép) adagoljon be papírt a vágószerkezetbe.A gép automatikusan előremenetre kapcsol, behúzza az anyagot és az aprítás befejezése után automatikusan kikapcsol.Útmutatás: Fényáteresztő fóliák aprításához a gépet kézzel előremenetre kell kapcsolni (az előremenet gombot (3) kb. 2 mp-ig tartsa lenyomva). A működtető gombot (2) („stop“ funkció) rövid ideig működtetve az aprítás folyamata bármikor megállítható. Előremenethez az előremenet gombot (3) kb. 2 mp-ig tartsa lenyomva.Ha a gépet kb. 5 percig nem használja, akkor a gép kikapcsol. A gépbe soha ne adagoljon több anyagot, mint a megadott maximális mennyiség (lásd a „MŰSZAKI ADATOK“ c. részt) Ha ennek ellenére túl sok anyag kerülne a vágószerkezetbe, lásd az „ÜZEMZAVAR” c. részt az „ANYAGTORLÓDÁS A GÉPBEN” cím alatt.AFELFOGÓZSÁKKIÜRÍTÉSEPAPÍRHOZ(4.kép)Ha a papír felfogózsákja megtelt, a gép lekapcsol. Az ellenőrző kijelző (10) kigyullad. Az alábbiak szerint járjon el: - Nyissa ki az ajtót. Az ellenőrző kijelző (8. kép) kigyullad. Ha még van anyag az adagolóaknában, akkor kiegészítésképpen kigyullad az ellenőrző kijelző (6) is. - A felfogózsákot (12) a zsák keretével együtt húzza ki a ház alsó részéből, vegye ki a zsákot és távolítsa el annak tartalmát. Az ellenőrző kijelző (10) kialszik. - A kiürített zsákot akassza be a zsákkeretbe majd a zsákot a kerettel együtt tolja vissza a ház alsó részébe. Csukja be az ajtót. Az ellenőrző kijelző (8) kialszik. - Ha az ellenőrző kijelző világít (6), rövid ideig működtesse az előremenet gombot (3). Az adagoló aknában maradt anyagot felaprítja és a kijelző kialszik.Útmutatás: A gép csak zárt ajtónál jár!DINAMIKUSTERHELÉSJELZŐ: Az anyagtorlódás elkerülése és így az adathordozók folyamatos és hatékony megsemmisítése érdekében, az aprító folyamat alatt az adagoló aknában egy beállított színű szórt fény jelzi a motor pillanatnyi terhelési állapotát az alábbiak szerint:Zöld fény: Terhelés < 50%Sárga fény: Terhelés 50 - 75%Piros fény: Terhelés 75 - 100%

KEZELÉS 1.kéb 3.kéb 4.kéb Az eredeti üzemeltetési utasítás fordítása Übersetzung der Originalbetriebsanleitung120 SC2 120 CC3/CC4/CC5/CC6

91399 4 01/14 - A hátramenet gombot (4) nyomja meg és tartsa lenyomva addig, amíg az ellenőrző kijelző (7) ki nem alszik.- Csukja be újra az ajtót.A vágószerkezet most automatikusan elkezd egy tisztító ciklust (előremenet/hátramenet) majd utána kikapcsol. A gép újra üzemkész. A speciális olaj utólagos rendelése esetén lásd a „KÜLÖNLEGES TARTOZÉKOK” c. részt.ENERGIATAKARÉKOSAUTOMATIKA: Ha a gépet egy ideig nem használja, akkor kb. 5 perc után automatikusan kikapcsol. Az „Üzemkész“ funkciógomb (2) LED-kijelzője kialszik. A visszakapcsoláshoz rövid ideig működtesse a funkciógombot.AGÉPMEGSEMMISÍTÉSE:Élettartama végén a gépet mindig környezetbarát módon semmisítse meg. A gép vagy a csomagolás egyik részét se dobja ki a háztartási hulladékba.

Megnevezés MegrendelésiszámMűanyag zsák, 440x330x950x0,05 mm 99977Olajtartály, 110 ml 88035 Tájékoztatás: Külön tartozékok utánrendelése esetén és ha pótalkatrészre van szüksége, kérjük forduljon a szakkereskedőjéhez.

KARBANTARTÁS/MEGSEMMISÍTÉSE

ÜZEMZAVAR 5.kéb6.kébAFOTOCELLÁKMEGTISZTÍTÁSA(5.kép) Ha papírdarabok maradnak a beeresztő nyílásban (pl. egy papírtorlódás után), akkor előfordulhat, hogy a gépet a „foglalt“ fénysorompó már nem kapcsolja ki. A papírdarabokat úgy tudja eltávolítani ill. a fotocellát megtisztítani, hogy a vágószerkezetbe bevezet egy további papírt vagy a gépet a hátramenetbe kapcsolja és egy ecsettel gyorsan végigtörli a fotocella két „szemét”.A(CROSSCUT)VÁGÓSZERKEZETKARBANTARTÁSA:A Cross-Cut-vágószerkezeteket bizonyos üzemidő után meg kell olajozni. Ha az ellenőrző kijelző (7) kigyullad, az alábbiak szerint járjon el:Nyissa ki az ajtót. Az ellenőrző kijelző (8) kigyullad és a hátramenet gomb (4) LED-kijelzője valamint az ellenőrző kijelző (7) villog. Vegye ki az olajtartályt (13) (6. kép) az ajtóban lévő tartóból és csukja be újra az ajtót. Oszlasson el egy kis olajat egy papírlapon és ezt a lapot a papíradagoló aknán (11) át vezesse el a vágószerkezethez. A papírt behúzza és így az olaj eljut a vágószerkezetbe. Útmutatás: A kijelzés törlése érdekében, a vágószerkezetolajozásánakelvégzéseutáneztafolyamatotakövetkezőmódonnyugtáznikell:- Az ajtót addig nyissa ki, amíg az ellenőrző kijelző (8) ki nem gyullad. A (7) és (4) ellenőrző kijelző villog. Az eredeti üzemeltetési utasítás fordítása Übersetzung der Originalbetriebsanleitung ANYAGTORLÓDÁSAGÉPBEN:(Auto-irányváltófunkció) Ha a túl sok beadagolt anyag miatt torlódás keletkezik, a gép a következő módon reagál: - A vágószerkezet megakad, utána egy darabig hátrafelé megy (kiszabadul az anyag) és megáll. A motor kikapcsol. Az ellenőrző kijelző (6) kigyullad.Az alábbiak szerint járjon el:Papírtorlódás a papíradagoló aknában (11) - A beadagolt papírt vegye ki. - A vágószerkezet most automatikusan előremegy és felaprítja a vágószerkezetben maradt papírt. Előremenet közben világít az előremenet gomb (3) LED-kijelzője . Az ellenőrző kijelző (6) kialszik. - Az aprítást kisebb mennyiségű papírral folytassa.- Szükség esetén addig kapcsolja előre- és hátramenetbe a vágószerkezetet, amíg a vágandó anyag teljesen átment és felaprítódott. FÉNYSOROMPÓFOGLALTAZAJTÓNYITÁSÁNÁL: Ha az ajtó nyitásánál még van anyag az adagolóaknában, a motor kikapcsol és a vágószerkezet megáll. Az ellenőrző kijelző (6) kigyullad. Csukja be az ajtót és nyugtázza az állapotot az előremenet gomb (3) működtetésével. A meglévő vágandó anyagot a vágószerkezetbe adagolja és felaprítja.FÉNYSOROMPÓFOGLALTABEKAPCSOLÁSNÁL:Ha a gép bekapcsolásánál az adagolóaknában van anyag, kigyullad az ellenőrző kijelző (6).Vegye ki az anyagot és nyugtázza az állapotot az előremenet gomb (3) rövid ideig tartó működtetésével.MOTORVÉDELEM: Ha a motortól túl nagy teljesítményt követel, akkor a motor kikapcsol. Az ellenőrző kijelző (9) kigyullad.Mintegy 25-40 perc lehűlési idő után a gépet újraindíthatja.ELEKTROMOSÜZEMZAVAR:Ha az ellenőrző kijelző (9) a funkciókapcsoló (2) LED-kijelzőjével együtt villog vagy csak az ellenőrző kijelző (8) villog, akkor elektromos üzemzavarról van szó. A gépet nem lehet beindítani. Ebben az esetben értesítse a szakkereskedőjét.ELLENŐRZŐLISTAAZÜZEMZAVAROKNÁL:Ha a gép nem működik, ellenőrizze az alábbi pontokat: - a hálózaticsatlakozódugót csatlakoztatták a hálózathoz?- becsukták az ajtót?- a papírfelfogózsákja tele van? Kövesse a „PAPÍR FELFOGÓZSÁK ÜRÍTÉSE“ utasításait.- anyagtorlódás van a gépben? Kövesse a „ANYAGTORLÓDÁS A GÉPBEN“ utasításait.- a motort túlterhelték? Lásd a „MOTORVÉDELEM“ alattHa egyik ellenőrzési pont sem helytálló,értesítseaszakkereskedőjét.* A4-es, 70 g/m papírra vonatkoztatva 230V/50Hz-nél Modell Hálózaticsatlakozásadatai Névleges feszültség/frekvencia • áramfelvétel • teljesítmény intimus120SC2 220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW intimus120SC2 220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW intimus120CC3 220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW intimus120CC4 220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW intimus120CC5 220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW intimus120CC6 220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW Modell Típus Vágásiszélesség Vágásiteljesítmény Munkaszélesség Zajszint Méretek Súly papírnál papírnál Szé x Mé x Mag intimus120SC2 227-6S 5,8 mm 35-38 lap* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 46 kg intimus120SC2 227-4S 3,8 mm 31-33 lap* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 46 kg intimus120CC3 227-4C 3,8x36 mm 23-25 lap* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus120CC4 227-2C 1,9x15 mm 15-17 lap* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus120CC5 227-1C 0,8x12 mm 10-12 lap* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg intimus120CC6 227-1CF 0,8x4,5 mm 7-8 lap* 310 mm ca. 57 dB(A) 535 x 395 x 980 mm 47 kg Elôtétbiztosíték(lomha): 220-230V=10A/115-125V=15A/100V=18A120 SC2 120 CC3/CC4/CC5/CC6 << Опасност от нараняване! Не слагайте пръстите на ръката си в отвора за хартия.<< В случай на опасност изключете машината от главния шалтер, изключете аварийния шалтер или извадете щекера от контакта!<< Преди да отворите уреда изваждайте щекера от контакта! Ремонти да се извършват само от специалист!<< По едно и също време с уреда не бива да работи повече от 1 човек! Частите и елементите, които предпазватработещия с уреда, са конструирани забезопасната“работанаединчовек“.<< Когато машината работи (раздробява хартия) по нея не бива да се прави нищо (напр. почистване и т.н.)!<< Забранява се присъствието на деца в близост до включена и готова за работа машина! Цялостната концепция за сигурността приработасуреда(размери,отворизаподаванена хартията, аварийно изключване и т.н.) еразработена за безопасно обслужване отвъзрастенчовек.<< Опасност от нараняване! Не допускайте в близост до отвора за подаване на хартия непристегнати части от облекло, вратовръзки, бижута, дълга коса, или други предмети, които могат да попаднат в отвора. ВАЖНИ ИНСТРУКЦИИ ЗА СИГУРНОСТ ПРИ РАБОТА ОБЛАСТ НА ПРИЛОЖЕНИЕ:Шредерът intimus 120SC2/CC3/CC4/CC5/CC6 емашиназараздробяваненадокументи.Машината трябва да бъде използвана основно за раздробяване на хартия (за отклонения виж таблица ”Специални материали”)!Раздробяването на други носители на данни може да причини наранявания на лица (напр. от разчупването на твърди материали и др.), както и щети по машината (напр. разрушаване на режещия механизъм).ИНСТАЛИРАНЕ:- Разопаковайте уреда и го поставете на мястото заработа.- Окачетеполиетиленовчувалнарамкатазаторбата. - С щепсела (1) (Фиг. 2) включете уреда към електрическата мрежа (За данни за необходимия входен предпазител на контакта виж “ТЕХНИЧЕСКИДАННИ“).Свързването към електрическата мрежа на машината трябва да е лесно достъпно и трябва да се намира близо до машината!Машината е предназначена за използване само в затворени помещения със стайна температура (10-25°C)! 120SC2 - 3,8 X 120SC2 - 5,8 X 120CC3 X 120CC4 X 120CC5 X X X 120CC6 X X X X
