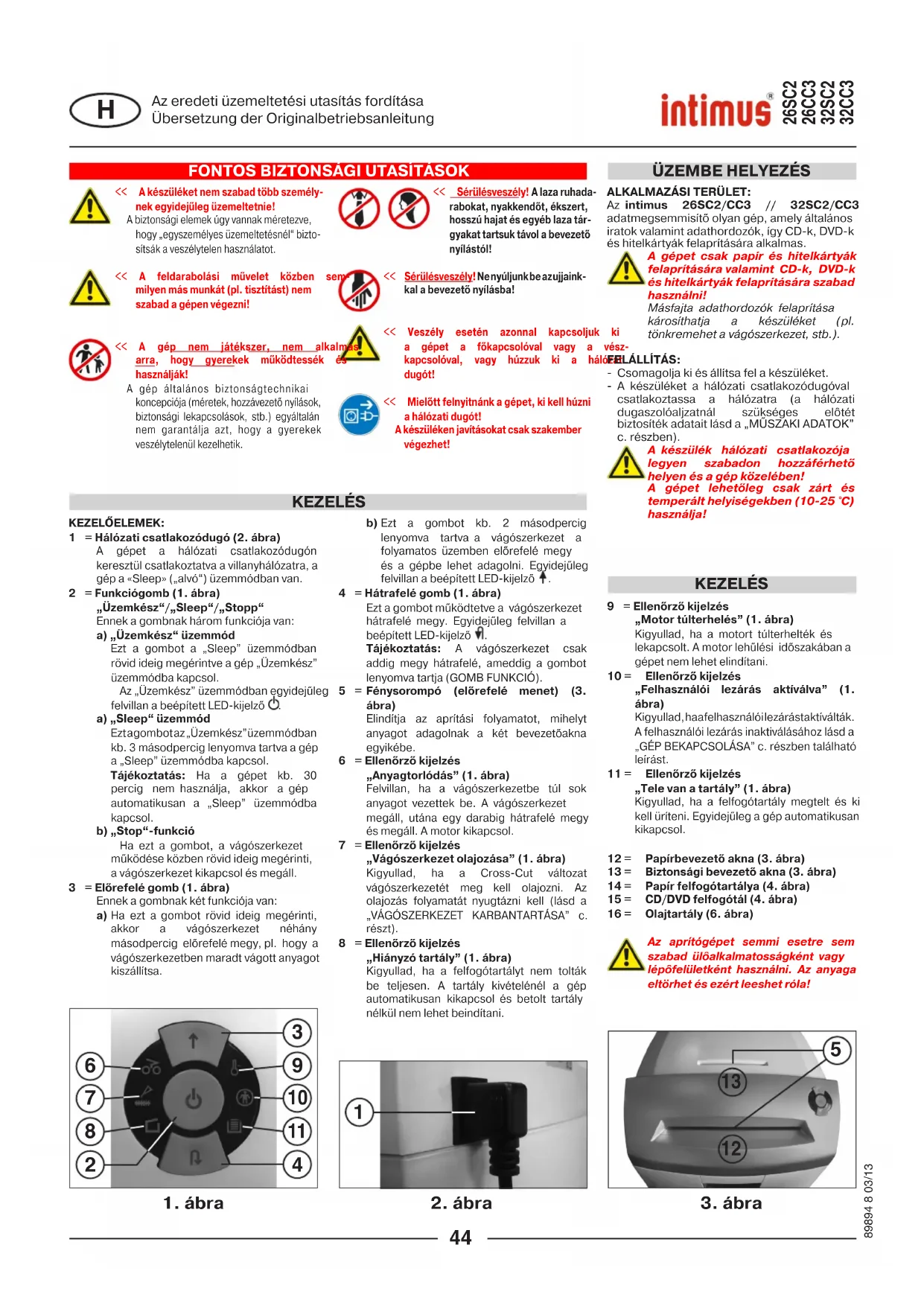

HASZNÁLATI ÚTMUTATÓ 26 CC3 Intimus

Üzembe helyezés előtt olvassuk el a kezelési utasítást!

<< A készüléket nem szabad több személynek egyidejűleg üzemeltetnie!

A biztonsági elemek úgy vannak méretezve, hogy „egyszemélyes üzemeltetésnél“ biztosítsák a veszélytelen használatot.

<< Sérülésveszély! A laza ruhadarabokat, nyakkendőt, ékszert, hosszú hajat és egyéb laza tárgyakat tartsuk távol a bevezető nyilástól!

<< A feldarabolási művelet közben milyen más munkát (pl. tisztítást) nem szabad a gépen végezni!

sem

<< Sérülésveszély! Nenyúljunk be azujjainkkal a bevezető nyilásba!

<< A gép nem játékszer, nem alkalm arra, hogy gyerekek működtessék és használják!

<< Veszély esetén azonnal kapcsoljuk ki a gépet a főkapcsolóval vagy a vész-kapcsolóval, vagy húzzuk ki a hálóFEL dugót! - Cs

A gép általános biztonságtechnikai koncepciója (méretek, hozzávezető nyilások, biztonsági lekapcsolások, stb.) egyáltalán nem garantálja azt, hogy a gyerekek veszélytelenül kezelhetik.

<< Mielött felnyitnánk a gépet, ki kell húzni a hálózati dugót! A készüléken javitásokat csak szakember végezhet!

KEZELÉS

KEZELŐELEMEK:

1 = Hálózati csatlakozódugó (2. ábra)

A gépet a hálózati csatlakozódugón keresztül csatlakoztatva a villanyhálózatra, a gép a «Sleep» („alvó“) üzemmódban van.

2 = Funkciógomb (1. ábra)

„Üzemkész“/„Sleep“/„Stopp“

Ennek a gombnak három funkciója van:

a) „Üzemkész“ üzemmód

Ezt a gombot a „Sleep” üzemmódban rövid ideig megérintve a gép „Üzemkész” üzemmódba kapcsol.

Az „Üzemkész” üzemmódban egyidejűleg felvillan a beépített LED-kijelző ⏻.

a) „Sleep“ üzemmód

Eztagombotaz „Üzemkész” üzemmódban kb. 3 másodpercig lenyomva tartva a gép a „Sleep” üzemmódba kapcsol.

Tájékoztatás: Ha a gépet kb. 30 percig nem használja, akkor a gép automatikusan a „Sleep” üzemmódba kapcsol.

b) „Stop“-funkció

Ha ezt a gombot, a vágószerkezet működése közben rövid ideig megérinti, a vágószerkezet kikapcsol és megáll.

3 = Elörefelé gomb (1. ábra)

Ennek a gombnak két funkciója van:

a) Ha ezt a gombot rövid ideig megérinti, akkor a vágószerkezet néhány másodpercig előrefelé megy, pl. hogy a vágószerkezetben maradt vágott anyagot kiszállítsa.

③ ⑨ ⑩ ⑪ ① ⑥ ⑦ ⑧ ② ④

1. ábra

b) Ezt a gombot kb. 2 másodpercig lenyomva tartva a vágószerkezet a folyamatos üzemben előrefelé megy és a gépbe lehet adagolni. Egyidejűleg felvillan a beépített LED-kijelző ↑.

4 = Hátrafelé gomb (1. ábra)

Ezt a gombot működtetve a vágószerkezet hátrafelé megy. Egyidejűleg felvillan a beépített LED-kijelző 🔔.

Tájékoztatás: A vágószerkezet csak addig megy hátrafelé, ameddig a gombot lenyomva tartja (GOMB FUNKCIÓ).

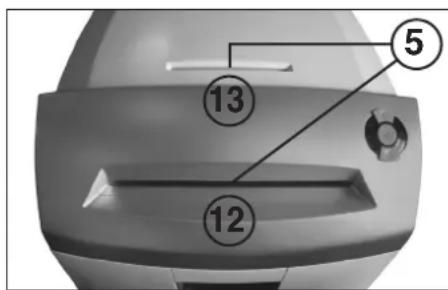

5 = Fénysorompó (elörefelé menet) (3. ábra)

Elindítja az aprítási folyamatot, mihelyt anyagot adagolnak a két bevezetőakna egyikébe.

6 = Ellenőrző kijelzés

„Anyagtorlódás” (1. ábra)

Felvillan, ha a vágószerkezetbe túl sok anyagot vezettek be. A vágószerkezet megáll, utána egy darabig hátrafelé megy és megáll. A motor kikapcsol.

7 = Ellenörző kijelzés

„Vágószerkezet olajozása” (1. ábra)

Kigyullad, ha a Cross-Cut változat vágószerkezetét meg kell olajozni. Az olajozás folyamatát nyugtázni kell (lásd a „VÁGÓSZERKEZET KARBANTARTÁSA” c. részt).

8 = Ellenőrző kijelzés

„Hiányzó tartály” (1. ábra)

Kigyullad, ha a felfogótartályt nem tolták be teljesen. A tartály kivételénél a gép automatikusan kikapcsol és betolt tartály nélkül nem lehet beindítani.

adatmegsemmisítő olyan gép, amely általános iratok valamint adathordozók, így CD-k, DVD-k és hitelkártyák felaprítására alkalmas.

A gépet csak papír és hitelkártyák felaprítására valamint CD-k, DVD-k és hitelkártyák felaprítására szabad használni!

Másfajta adathordozók felaprítása károsíthatja a készüléket (pl. tönkremehet a vágószerkezet, stb.).

FELÁLLÍTÁS:

- Csomagolja ki és állítsa fel a készüléket.

- A készüléket a hálózati csatlakozódugóval csatlakoztassa a hálózatra (a hálózati dugaszolóaljzatnál szükséges előtét biztosíték adatait lásd a „MŰSZAKI ADATOK” c. részben).

A készülék hálózati csatlakozója legyen szabadon hozzáférhető helyen és a gép közelében! A gépet lehetőleg csak zárt és temperált helyiségekben (10-25 °C) használja!

KEZELÉS

9 = Ellenőrző kijelzés

„Motor túlterhelés” (1. ábra)

Kigyullad, ha a motort túlterhelték és lekapcsolt. A motor lehülési időszakában a gépet nem lehet elindítani.

10 = Ellenörzö kijelzés

„Felhasználói lezárás aktiválva” (1. ábra)

Kigyullad, haafelhasználóilezárástaktiválták. A felhasználói lezárás inaktiválásához lásd a „GÉP BEKAPCSOLÁSA” c. részben található leírást.

11 = Ellenörző kijelzés

Kigyullad, ha a felfogótartály megtelt és ki kell üríteni. Egyidejűleg a gép automatikusan kikapcsol.

12 = Papírbevezető akna (3. ábra)

13 = Biztonsági bevezető akna (3. ábra)

14 = Papír felfogótartálya (4. ábra)

15 = CD/DVD felfogótál (4. ábra)

16 = Olajtartály (6. ábra)

Az aprítógépet semmi esetre sem szabad ülőalkalmatosságként vagy lépőfelületként használni. Az anyaga eltörhet és ezért leeshet róla!

⑤ ⑬ ⑬ ⑬

1. ábra

KEZELÉS

A GÉP BEKAPCSOLÁSA:

Tájékoztatás: A gép kiszállításánál a felhasználói lezárás ki van kapcsolva.

A felhasználói lezárás be- és kikapcsolásához a „FELHASZNÁLÓI LEZÁRÁS ALKALMAZÁSA” c. részben talál információkat.

A gép „üzemkész” állapotra kapcsolásánál az aktuálisan beprogramozott beállításnak megfelelően, az alábbiak szerint járjon el:

A „Felhasználói lezárás kikapcsolva” beállítása

- Rövid ideig nyomja meg a funkciógombot (2).

- A funkciógomb (2) LED-kijelzője most kigyullad az „Üzemkész” állapot jelzéséhez.

- A gépbe lehet adagolni.

A „Felhasználói lezárás bekapcsolva” beállítása

Tájékoztatás: A gép bekapcsolásához az alábbi folyamat során a bekapcsolt felhasználói lezárást rövid időre inaktíválja.

- Rövid ideig nyomja meg a funkciógombot (2).

- Kigyullad a „Felhasználói lezárás aktíválva” (10) ellenőrző kijelzés.

- Az előrefelé gombot (3) és hátrafelé gombot (4) egyidejűleg tartsa lenyomva kb. 2 másodpercig

- A funkciógomb (2) LED-kijelzője most villog az „nem üzemkész” állapot jelzéséhez.

- Rövid ideig nyomja meg a funkciógombot (2).

- A funkciógomb (2) LED-kijelzője most folyamatosan világít az „Üzemkész” állapot jelzéséhez. Az ellenőrző kijelzés (10) elalszik.

- A gépbe lehet adagolni.

Tájékoztatás: Ha a gépet ismételten bekapcsolja a „Sleep üzemmódból”, akkor a bekapcsolt felhasználói lezárást mindig újra inaktiválnia kell.

ANYAG BEVEZETÉSE:

A papírt a papírbevezető aknán (12) (3. ábra) keresztül vezesse be a vágószerkezetbe.

Az adathordozókat (CD, DVD vagy hitelkártya) egyenként adagolja a vágószerkezetbe a külön elhelyezett biztonsági bevezetőaknán (13) (3. ábra) keresztül.

A gép automatikusan előremenetre kapcsol, behúzza az anyagot és az aprítási folyamat után automatikusan kikapcsol.

Papír beadagolása alatt egyidejűleg soha ne adagoljon be CD/DVD lemezeket és fordítva!

Tájékoztatás: Fényáteresztő fóliák aprításához a gépet kézzel előremenetre kell kapcsolni (az előremenet gombot (3) kb. 2 másodpercig tartsa lenyomva).

A (2) funkciógombot („Stop funkció“) rövid ideig működtetve az aprítási folyamatot bármikor meg lehet állítani. A folyatatáshoz kb. 2 másodpercig tartsa lenyomva az előremenet gombot (3).

Ha a gépet kb. 30 percig nem használják, akkor az automatikusan a „Sleep” üzemmódba kapcsol. Ha a felhasználói lezárás be van kapcsolva, akkor ezt a gép visszakapcsolásánál újra inaktiválni kell (lásd a „GÉP BEKAPCSOLÁSA” c. részben).

A gépbe soha nevezessen be több anyagot, mint a megadott maximális mennyiség (lásd a „MŰSZAKI ADATOK” c. részt)!

Ha mégis sok anyag került a vágószerkezetbe, lásd az „ÜZEMZAVAR” c. részt az „ANYAGTORLÓDÁS A KÉSZÜLÉKBEN” c. fejezetben.

A FELFOGÓTARTÁLY KIÜRÍTÉSE (4. ábra)

A szemét megfelelő szétválasztásáról a kétrészes felfogótartály gondoskodik. Ez egy papírtartályból (14) és egy külön elhelyezett felfogótálból (15) áll a felapritott CD-k, DVD-k és hitelkártyák számára.

A felfogótartály (15) feltöltési szintjét a kosár tele ellenőrzés nem jelzi!

Nagyobb mennyiségű CD/ DVD felaprításánál (egy töltésnél kb. 25 darab) néha ellenőrizze a felfogótartály feltöltési szintjét és szükség esetén idönként külön üritse ki a tartályt.

Ha a papír felfogótartálya megtelt, a gép kikapcsol. Kigyullad a ellenőrző kijelzés (11). A következő módon járjon el:

- A felfogótartályt (14) a felfogótállal (15) együtt húzza ki a ház alsó részéből. Az ellenőrző kijelzés ☐ (8) kigyullad és az ellenőrző kijelzés ☑ (11) elalszik.

- A két tartály tartalmát mindig külön távolítsa el.

- A kiürített tartályt a rátett felfogótállal együtt tolja vissza a ház alsó részébe. Az ellenőrző kijelzés (8) elalszik. Ha az egyik bevezetőaknában még van anyag, akkor most kigyullad az ellenőrző kijelzés (6).

- Rövid ideig nyomja meg az előrefelé gombot (3). A maradék anyagot felapritja és a kijelző 6) kialszik.

Tájékoztatás: A gép most a teljesen betolt felfogótartállyal működik!

Ha a funkciógombot (2) kb. 3 másodpercig lenyomva tartva az üzemkész üzemmódban, akkor a gép manuálisan a „Sleep” üzemmódba kapcsol. Bekapcsolt felhasználói lezárásnál ezzel egyidejűleg aktiválódik a felhasználói lezárás zárófunkciója. A gépet nem lehet beindítani. A felhasználói lezárás inaktiválásához olvassa el a „GÉP BEKAPCSOLÁSA” c. részt.

A FELHASZNÁLÓI LEZÁRÁS ALKALMAZÁSA:

A programozó üzemmód aktiválása:

Annak érdekében, hogy eljusson a programozó üzemmódba, a gép legyen „üzemkész” állapotba kapcsolva (lásd a „GÉP BEKAPCSOLÁSA” c. részben).

A következő módon járjon el:

- A felfogótartályt (14) húzza ki addig, amíg az ellenőrző kijelzés (8) ki nem gyullad.

- A előrefelé gombot (3) kb. 4 másodpercig tartsa lenyomva. A beépített LED kijelzés villog.

Ön most a programozó üzemmódban van.

Tájékoztatás: Ha a programozás a kb. 20 mp programozási időablakon belül nem fejeződik be, akkor a gép automatikusan visszatér az „Üzemkész” üzemmódba.

Programozási sorrend, felhasználói lezárás bekapcsolása:

- A programozási üzemmód aktiválása (lásd fent).

- Az előrefelé (3) és hátrafelé (4) gombot egyszerre működtesse és tartsa lenyomva addig, amíg a (10), (2) és (7) ellenőrző kijelzés villog.

- A tartályt tolja be újra.

A programozás megtörtént. A programozási módot automatikusan elhagyja. A programozás nyugtázásának észlelése érdekében a (10), (2) és (4) ellenőrző kijelzések utána még kb. 5 másodpercig villognak.

Programozási sorrend, felhasználói lezárás kikapcsolása:

- A programozási üzemmód aktiválása (lásd fent).

- Az előrefelé (3) és hátrafelé (4) gombot egyszerre működtesse és tartsa lenyomva addig, amíg a (10) és 4) ellenőrző kijelzés villog.

- A tartályt tolja be újra.

A programozás megtörtént. A programozási módot automatikusan elhagyja. A programozás nyugtázásának észlelése érdekében a (10) és (4) ellenőrző kijelzések utána még kb. 5 másodpercig villognak.

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

1. ábra

(Auto-Reverse-funkció)

Ha a túl sok bevezetett anyag miatt torlódás alakul ki, a gép a következő módon reagál:

- A vágószerkezet megáll, utána egy darabig hátrafelé megy (az anyagot kiengedi) és megáll. A motor kikapcsol.

- Kigyullad az ellenőrző kijelzés (6).

A következő módon járjon el:

Papírtorlódás a papírbevezető aknában (12)

• A visszavezetett papírt vegye ki a bevezető aknából (12).
• A vágószerkezet most automatikusan előrefelé megy és felaprítja a vágószerkezetben maradt papírmaradékot.
• Az ellenőrző kijelzés (6) elalszik. Az előrefelé gomb (3) LED-kijelzője tolyamatosan világít.
• Folytassa az aprítást kevesebb papírmenyiséggel.

Anyagtorlódás a biztonsági bevezető aknában (13)

- A visszavezetett anyagot vegye ki.

Az anyagot óvatosan vegye ki, mert az éles szélű vágószerszámok sérülést okozhatnak!

• A maradék vágandó anyagot a készülék most automatikusan újra a vágószerkezetbe vezeti és felapritja.
• Az ellenőrző kijelzés (6) elalszik. Az előrefelé gomb (3) LED-kijelzője tolyamatosan világít.
• Ha a vágni kívánt anyag áthaladt, megfelelő adagolással folytassa az aprítást.
• Szükség esetén a vágószerkezetet manuálisan, váltakozva addig kapcsolja előrefelé és hátrafelé, amíg a vágandó anyag teljesen át nem ment és fel nem aprítódott.

A forgásirány minden átkapcsolásánál várja meg, amíg a motor meg nem áll!

MOTORVÉDELEM:

Ha a motortól túl sokat követelnek, akkor kikapcsol. Az ellenőrző kijelzés (9) villog. Kapcsolja ki a készüléket a billenőkapcsolóval (1).

Kb. 25-40 perc lehülési idő után (a típustól és a helyiség hőmérsékletétől függően) a készüléket újra beindíthatja.

ELLENÖRZÖLISTA ÜZEMZAVAROK ESETÉN:

Ha a készülék nem működik, ellenőrizze az alábbi részeket:

• a hálózati csatlakozódugót csatlakoztatták-e a hálózathoz?
• a készülék „Sleep“-üzemmódban van? Lásd alább az „ENERGIATAKARÉKOS AUTOMATIKA”.
• aktiválták a felhasználói lezárást? Lásd alább a „FELHASZNÁLÓI LEZÁRÁS ALKALMAZÁSA” c. részt.
• a felfogótartályt betolták?
• a felfogótartály tele van? Kövesse a „FELFOGÓTARTÁLY KIÜRÍTÉSE” c. rész utasításait.
• a készülékben anyagtorlódás van? Kövesse az „ANYAGTORLÓDÁS A KÉSZÜLÉKBEN” c. rész utasításait.
• a motort túlterhelték? Lásd alább a „MOTORVÉDELEM“ c. részt”.

Ha nincsenek találó ellenőrzési pontok, szíveskedjen értesíteni a szakkereskedőjét.

KARBANTARTÁS / MEGSEMMISÍTÉSE

A FOTÓCELLÁK MEGTISZTÍTÁSA (5. ábra)

Ha az adagoló nyilásban (pl. papírtorlódás után) papírdarabok maradnak, esetleg a készülék már nem kapcsol ki a „foglalt fénysorompón keresztül.

A papírdarabokat úgy tudja eltávolítani, ill. a fotocellát megtisztítani, hogy a vágószerkezetbe további papírlapot adagol vagy a gépet visszafelé járatásra kapcsolja és egy ecsettel röviden letörli a fotocella két „szemét”.

5. ábra

6. ábra

A VÁGÓSZERKEZET

(CROSS-CUT) KARBANTARTÁSA:

A Cross-Cut vágószerkezeteket bizonyos üzemidő után meg kell olajozni.

Ha kigyullad az ellenőrző kijelzés (7), az alábbiak szerint járjon el:

A felfogótartályt (14) húzza ki, az olajtartályt (16) (6. ábra) vegye ki az alsó szekrényben lévő tartóból és tolja be újra a tartályt.

Egy papírlapon oszlasson el egy kis olajat, majd ezt a papírbevezető aknán (12) keresztül vezesse el a vágószerkezethez.

A papírt behúzza és az olaj bekerül a vágószerkezetbe.

Útmutatás: A kijelzés törlése érdekében, miután elvégezte a vágószerkezet olajozását, ezt a folyamatot nyugtáznia kell a következő módon:

• A felfogótartályt (14) húzza ki addig, amíg az ellenőrző kijelzés ☐(8) ki nem gyullad.
• A (7) és (4) ellenőrző kijelző villog.
• A visszafelé gombot (4) nyomja le és tartsa lenyomva addig, amíg az ellenőrző kijelző 📋 (7) ki nem alszik.
• A tartályt tolja be újra.

A vágószerkezet most automatikusan elkezdi a tisztitó ciklust (előrefelé/viszafelé) és utána kikapcsol. A gép újra üzemkész. Speciális olaj utánrendelése esetén lásd a „KÜLÖN TARTOZÉK” c. részt.

ENERGIATAKARÉKOS AUTOMATIKA:

Ha a gépet egy ideig nem használják, akkor az kb. 30 perc után automatikusan az úgynevezett „Sleep” üzemmódba kapcsol. A funkciógomb (2) LEDkijelzője ☐ az „üzemkész” állapotnál kialszik. Az újabb bekapcsoláshoz a funkciógombot rövid ideig működtesse. Ha a felhasználói lezárás be van kapcsolva, akkor ezt a gép visszakapcsolásánál újra inaktiválni kell (lásd a „GÉP BEKAPCSOLÁSA” c. részben).

Élettartamának végén a gépet mindig környezetbarát módon semmisítse meg. A gép semelyik részét vagy a csomagolását ne tegye a háztartási szemétbe.

MÜSZAKI ADATOK

Modell	Tipus	Vágási szélesség papírnál / CD,DVD	Vágási teljesítmény papírnál / CD-k,DVD-k	Munkaszélesség	Zajszint	Megszakításos üzem BE / KI	Méretek Szé x Mé x Mag	Súly
intimus 26SC2	276-4S	4 mm / 8 mm	13 lap* / 1 darab	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 lap* / 1 darab	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 lap* / 1 darab	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 lap* / 1 darab	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Elötét biztosíték (lomha): 220-240V = 10 A / 120V = 15 A

Modell	Hálózati csatlakozás adataiNévleges feszültség/frekvencia · áramřelvétel · teljesítmény
intimus 26SC2	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 26CC3	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 32SC2	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW
intimus 32CC3	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW

* A4-es, 70 g/m² papirra vonatkoztatva 230V/50Hz-nél -10%

KÜLÖN TARTOZÉK

Megnevezés

Megrendelési szám

Műanyag zsák, 300x300x700x0,018 mm

99925

Olajtartály, 110 ml

88035

Tájékoztatás: Külön tartozékok utánrendelése esetén és ha pótalkatrészre van szüksége, kérjük forduljon a szakkereskedőjéhez.
