KÄYTTÖOHJE 26 CC3 Intimus

Typ/Type/Túpoç/Tipo/Tyyppi/Típus/Tin:

276-4S + 276-4C + 277-4S + 277-4C

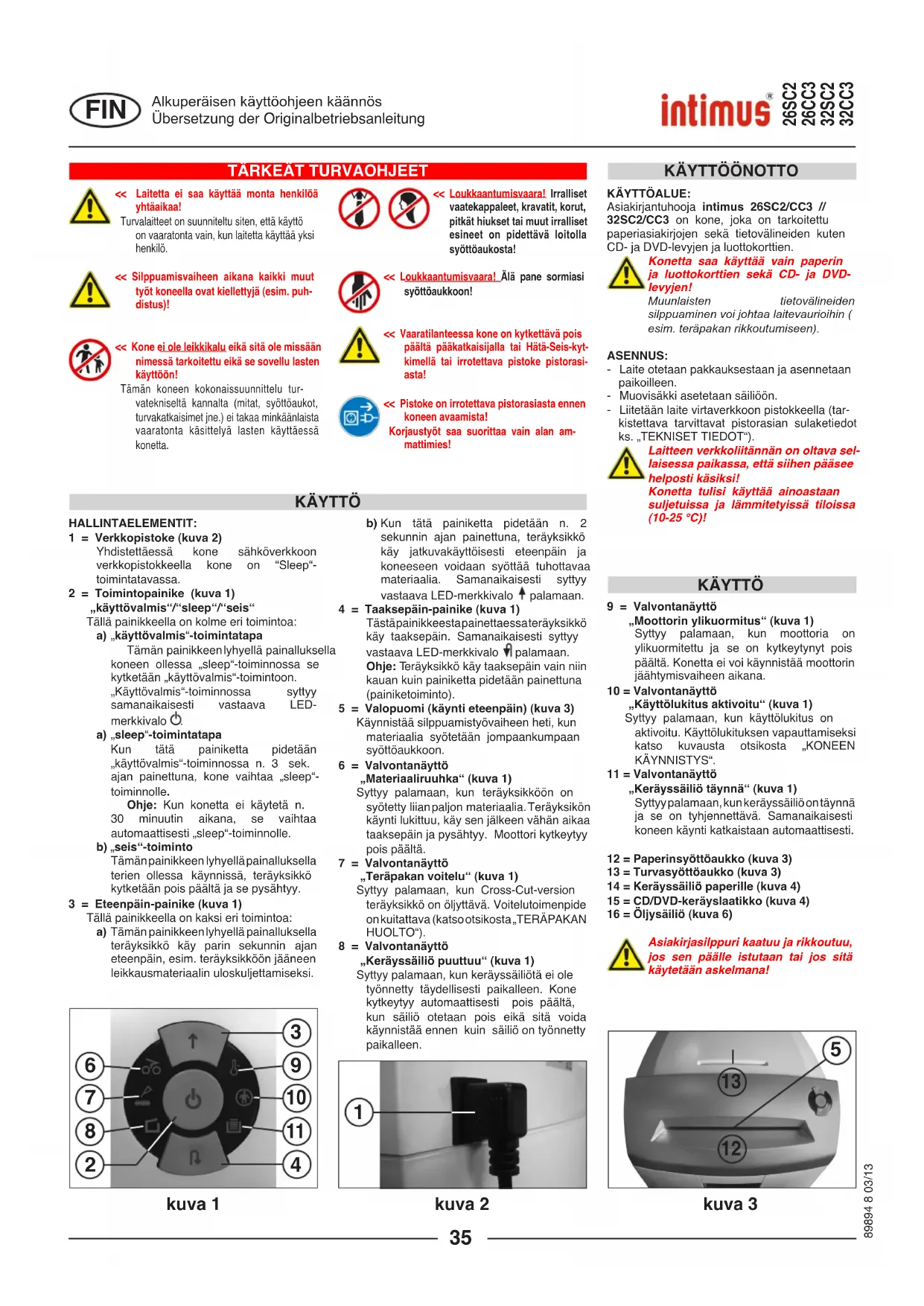

Lue käyttöohjeet tarkoin läpi ennen käyttöönottoa!

<< Laitetta ei saa käyttää monta henkilöä yhtäaikaa!

Turvalaitteet on suunniteltu siten, että käyttö on vaaratonta vain, kun laitetta käyttää yksi henkilö.

<< Silppuamisvaiheen aikana kaikki muut työt koneella ovat kiellettyjä (esim. puhdistus)!

<< Kone ei ole leikkikalu eikä sitä ole missään nimessä tarkoitettu eikä se sovellu lasten käyttöön!

Tämän koneen kokonaissuunnittelu turvatekniseltä kannalta (mitat, syöttöaukot, turvakatkaisimet jne.) ei takaa minkäänlaista vaaratonta käsittelyä lasten käyttäessä konetta.

<< Loukkaantumisvaara! Irralliset vaatekappaleet, kravatit, korut, pitkät hiukset tai muut irralliset esineet on pidettävä loitolla syöttöaukosta!

<< Loukkaantumisvaara! Älä pane sormiasi syöttöaukkoon!

<< Vaaratilanteessa kone on kytkettävä pois päältä pääkatkaisijalla tai Hätä-Seis-kytkimellä tai irrotettava pistoke pistorasiasta!

<< Pistoke on irrotettava pistorasiasta ennen koneen avaamista!

Korjaustyöt saa suorittaa vain alan ammattimies!

KÄYTTÖ

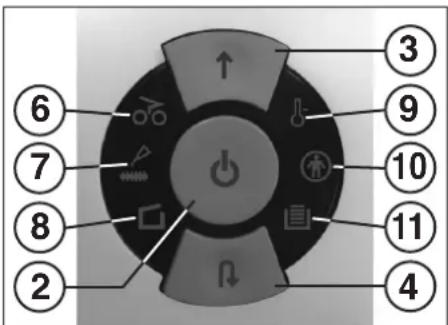

HALLINTAELEMENTIT:

1 = Verkkopistoke (kuva 2)

Yhdistettäessä kone sähköverkkoon verkkopistokkeella kone on "Sleep"-toimintatavassa.

2 = Toimintopainike (kuva 1)

„käyttövalmis“/“sleep“/“seis“

Tällä painikkeella on kolme eri toimintoa:

a) „käyttövalmis“-toimintatapa

Tämän painikkeenlyhyellä painalluksella koneen ollessa „sleep“-toiminnossa se kytketään „käyttövalmis“-toimintoon. „Käyttövalmis“-toiminnossa syttyy samanaikaisesti vastaava LED-merkkivalo 🔒.

a) „sleep“-toimintatapa

Kun tätä painiketta pidetään „käyttövalmis“-toiminnossa n. 3 sek. ajan painettuna, kone vaihtaa „sleep“-toiminnolle.

Ohje: Kun konetta ei käytetä n. 30 minuutin aikana, se vaihtaa automaattisesti „sleep“-toiminnolle.

b) „seis“-toiminto

Tämän painikkeen lyhyellä painalluksella terien ollessa käynnissä, teräyksikkö kytketään pois päältä ja se pysähtyy.

3 = Eteenpäin-painike (kuva 1)

Tällä painikkeella on kaksi eri toimintoa:

a) Tämän painikkeen lyhyellä painalluksella teräyksikkö käy parin sekunnin ajan eteenpäin, esim. teräyksikköön jääneen leikkausmateriaalin uloskuljettamiseksi.

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

kuva 1

b) Kun tätä painiketta pidetään n. 2 sekunnin ajan painettuna, teräyksikkö käy jatkuvakäyttöisesti eteenpäin ja koneeseen voidaan syöttää tuhottavaa materiaalia. Samanaikaisesti syttyy vastaava LED-merkkivalo ↑ palamaan.

4 = Taaksepäin-painike (kuva 1)

Tästäpainikkeestapainettaessateräyksikkö käy taaksepäin. Samanaikaisesti syttyv vastaava LED-merkkivalo 🚗 palamaan. Ohje: Teräyksikkö käy taaksepäin vain niin kauan kuin painiketta pidetään painettuna (painiketoiminto).

5 = Valopuomi (käynti eteenpäin) (kuva 3)

Käynnistää silppuamistyövaiheen heti, kun materiaalia syötetään jompaankumpaan syöttöaukkoon.

6 = Valvontanäyttö

„Materiaaliruuhka“ (kuva 1)

Syttyy palamaan, kun teräyksikköön on syötetty liianpaljon materiaalia. Teräyksikön käynti lukittuu, käy sen jälkeen vähän aikaa taaksepäin ja pysähtyy. Moottori kytkeytyy pois päältä.

7 = Valvontanäyttö

„Teräpakan voitelu“ (kuva 1)

Syttyy palamaan, kun Cross-Cut-version teräyksikkö on öljyttävä. Voitelutoimenpide on kuitattava (katso otsikosta „TERÄPAKAN HUOLTO“).

8 = Valvontanäyttö

„Keräyssäiliö puuttuu“ (kuva 1)

Syttyy palamaan, kun keräyssäiliötä ei ole työnnetty täydellisesti paikalleen. Kone kytkeytyy automaattisesti pois päältä, kun säiliö otetaan pois eikä sitä voida käynnistää ennen kuin säiliö on työnnetty paikalleen.

Asiakirjantuhooja intimus 26SC2/CC3 //

32SC2/CC3 on kone, joka on tarkoitettu paperiasiakirjojen sekä tietovälineiden kuten CD- ja DVD-levyjen ja luottokorttien.

Konetta saa käyttää vain paperin ja luottokorttien sekä CD- ja DVD-levyjen!

Muunlaisten tietovälineiden silppuaminen voi johtaa laitevaurioihin (esim. teräpakan rikkoutumiseen).

ASENNUS:

• Laite otetaan pakkauksestaan ja asennetaan paikoilleen.
• Muovisäkki asetetaan säiliöön.
• Liitetään laite virtaverkkoon pistokkeella (tarkistettava tarvittavat pistorasian sulaketiedot ks. „TEKNISET TIEDOT“).

Laitteen verkkoliitännän on oltava sellaisessa paikassa, että siihen pääsee helposti käsiksi!

Konetta tulisi käyttää ainoastaan suljetuissa ja lämmitetyissä tiloissa (10-25 °C)!

KÄYTTÖ

9 = Valvontanäyttö

„Moottorin ylikuormitus“ (kuva 1)

Syttyy palamaan, kun moottoria on ylikuormitettu ja se on kytkeytynyt pois päältä. Konetta ei voi käynnistää moottorin jäähtymisvaiheen aikana.

10 = Valvontanäyttö

„Käyttölukitus aktivoitu“ (kuva 1)

Syttyy palamaan, kun käyttölukitus on aktivoitu. Käyttölukituksen vapauttamiseksi katso kuvausta otsikosta „KONEEN KÄYNNISTYS“.

11 = Valvontanäyttö

„Keräyssäiliö täynnä“ (kuva 1)

Syttyy palamaan, kun keräyssäiliö on täynnä ja se on tyhjennettävä. Samanaikaisesti koneen käynti katkaistaan automaattisesti.

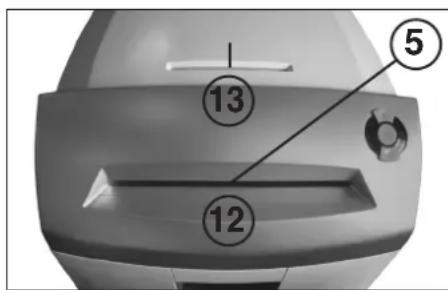

12 = Paperinsyöttöaukko (kuva 3)
13 = Turvasyöttöaukko (kuva 3)
14 = Keräyssäiliö paperille (kuva 4)
15 = CD/DVD-keräyslaatikko (kuva 4)
16 = Öljysäiliö (kuva 6)

Asiakirjasilppuri kaatuu ja rikkoutuu, jos sen päälle istutaan tai jos sitä käytetään askelmana!

⑤ ⑬ ⑭

kuva 3

KÄYTTÖ

KONEEN KÄYNNISTYS:

Ohje: Konetta toimitettaessa on käyttölukitus-toiminto kytketty pois päältä.

Lisätietoja käyttölukituksen päälle- ja poiskytkemiseksi löydät kuvauksesta otsikolla „KÄYTTÖLUKITUKSEN KÄYTTÄMINEN“.

Koneen kytkemiseksi „käyttövalmis“-tilaan toimi ajankohtaisen ohjelma-asetuksen mukaan seuraavasti:

Asetus „käyttölukitus kytketty päältä“

- Paina lyhyesti toimintopainiketta (2).

- Toimintopainikkeen (2) LED-valo syttyy „käyttövalmis"-tilan merkiksi.

- Koneeseen voidaan syöttää materiaalia.

Asetus "käyttölukitus kytketty päälle"

Ohje: Koneen käynnistämiseksi käyttölukitus vapautetaan seuraavassa vaiheessa lyhyeksi aikaa.

- Paina lyhyesti toimintopainiketta (2).

- Valvontanäyttö "käyttölukitus aktivoitu" (10) syttyy palamaan.

- Paina eteenpäin-painiketta (3) ja taaksepäin-painiketta (4) samanaikaisesti n. 2 sek. ajan.

- Toimintopainikkeen (2) LED-valo vinkuu "ei käyttövalmis"-tilan merkiksi.

- Paina lyhyesti toimintopainiketta (2).

- Toimintopainikkeen (2) LED-näyttö pala nyt jatkuvasti "käyttövalmis"-tilan merkiksi. Valvontanäyttö (10) sammuu.

- Koneeseen voidaan syöttää materiaalia.

Ohje: Kun kone kytketään uudelleen päälle "sleep"-toimintatilasta, on päällekytketty käyttölukitus jälleen vapautettava.

MATERIAALINSYÖTTÖ:

Paperi syötetään paperinsyöttöaukosta (12) (kuva 3) teräyksikön silputtavaksi.

Tietovälineet (CD, DVD tai luottokortti) syötetään yksitellen erikseen sijoitetusta turvasyöttöaukosta (13) (kuva 3) teräyksikön silputtavaksi.

Konekytkeytyyautomaattisestieteenpäin-käyntiin, vetää materiaalin sisään ja katkaisee silppuamistyövaiheen päättyessä käynnin automaattisesti.

Paperia syötettäessä ei saa milloinkaan syöttää samanaikaisesti CD/DVD-levyjä tai päinvastoin!

Ohjeet: Valoa läpäisevien kalvojen silppuamiseksi kone on käsin kytkettävä eteenpäin-käyntiin (painamalla eteenpäin-painiketta (3) n. 2 sek. ajan).

Toimintopainikkeen (2) lyhyellä painalluksella ("seis"-toiminto) voidaan silppuamisvaihe pysäyttää haluttaessa. Työvaiheen jatkamiseksi on taas painettava eteenpäin-painiketta (3) n. 2 sek. ajan. Kun konetta ei käytetä n. 30 minuutin aikana, se vaihtaa automaattisesti "sleep"-toiminnolle. Jos käyttölukitus on päällä, se on vapautettava uudelleen konetta taas käynnistettäessä (katso otsikosta "KONEEN KÄYNNISTYS").

Älä syötä koneeseen milloinkaan enempää materiaalia kuin on sallittu (katso "TEKNISET TIEDOT")!

Mikäli teräyksikköön on kuitenkin joutunut liian paljon materiaalia, katso otsikon "HÄIRIÖ" kohdasta "MATERIAALIRUUHKA KONEESSA".

KERÄYSSÄILIÖN TYHJENNYS (kuva 4):

Kaksiosaisen keräyssäilion ansiosta jätteet on helppo erottaa. Se koostuu paperinkeräyssäiliöstä (14) ja erikseen sijoitettavasta keräyslaatikosta (15) tuhottuja CD- ja DVD-levyjä sekä luottokortteja varten.

Korin täyttymisen valvontanäyttö ei ilmoita keräyslaatikon (15) täyttymisastetta!

Tuhottaessa isompia määriä CD-/DVD-levyjä (n. 25 kpl per täyttö) on aika ajoin tarkistettava keräyslaatikon täyttymisaste ja tyhjennettävä se tarvittaessa erikseen.

Kun paperinkeräyssäiliö on täynnä, kone kytkeytyy pois päältä. Valvontanäyttö (11) syttyy palamaan. Toimi tällöin seuraavasti:

• Vedä keräyssäiliö (14) keräyslaatikoineen (15) ulos koneesta. Valvontanäyttö (8) syttyy ja valvontanäyttö (11) sammuu.
• Tyhjennä kummankin säiliön sisällys erikseen.
• Työnnä tyhjä keräyssäiliö keräyslaatikoineen jälleen paikalleen koneeseen. Valvontanäyttö (8) sammuu. Mikäli jompaankumpaan syöttöaukkoon on vielä jäänyt materiaalia, syttyy nyt valvontanäyttö (6) palamaan.
• Paina lyhyesti eteenpäin-painiketta (3). Loppumateriaali silputaan ja merkkivalo 6) sammuu.

Ohje: Kone käy vain, kun keräyssäiliö on työnnetty täysin sisään!

MANUAALINEN "SLEEP"-TOIMINTO:

Pitämällä koneen käyttövalmiissa tilassa toimintopainiketta (2) n. 3 sek. ajan painettuna kone voidaan kytkeä käsin "sleep"-toimintatilaan. Kun käyttölukitus on kytketty päälle, aktivoidaan samalla lukituksen käytönestämistoiminto. Konetta ei voida käynnistää. Käyttölukituksen vapauttamiseksi lue otsikosta "KONEEN KÄYNNISTYS".

KÄYTTÖLUKITUKSEN KÄYTTÄMINEN:

Ohjelmointitoiminnon aktivoiminen:

Jotta päästäisiin ohjelmointitoimintoon on koneen oltava kytkettynä "käyttövalmis"-tilaan (katso otsikosta "KONEEN KÄYNNISTYS").

Toimi tällöin seuraavasti:

• Vedä keräyssäiliö (14) niin paljon ulos, että valvontanäyttö (8) syttyy palamaan.
• Pidä eteenpäin-painiketta (3) n. 4 sek. ajan painettuna. Integroitu LED-merkkivalo ↑ vilkkuu. Nyt olet ohjelmointitoiminnossa.

Ohje: Ellei ohjelmointi ole päättnynyt noin 20 sekunnin ohjelmoinnille annetun ajan kuluessa, kone palaa automaattisesti takaisin «käyttövalmis»-tilaan.

Ohjelmointivaiheet

käyttölukituksen

päällekytkemiseksi:

- Aktivoi ohjelmointitoiminto (katso edellä).

- Paina eteenpäin-painiketta (3) ja taaksepäin-painiketta (4) samanaikaisesti ja pidä niitä painettuna, kunnes valvontanäytöt (10), (2) ja (4) vilkkuvat.

- Työnnä säiliö taas paikalleen.

Ohjelmointi on suoritettu. Ohjelmointitoiminnosta poistutaan automaattisesti. Ohjelmoinnin kuittauksen merkiksi vilkkuvat valvontanäytöt (10), (2) ja (4) vielä n. 5 sek. ajan.

Ohjelmointivaiheet käyttölukituksen pois päältä kytkemiseksi:

• Aktivoi ohjelmointitoiminto (katso edellä).
• Paina eteenpäin-painiketta (3) ja taaksepäin-painiketta (4) samanaikaisesti ja pidä niitä painettuna, kunnes valvontanäytöt ⚙️ (10) ja ⬇ (4) vilkkuvat.
• Työnnä säiliö taas paikalleen.
  Ohjelmointi on suoritettu. Ohjelmointitoiminnosta poistutaan automaattisesti. Ohjelmoinnin kuittauksen merkiksi vilkkuvat valvontanäytöt (10) ja (4) vielä n. 5 sek. ajan.

③ ⑨ ⑩ ⑪ ① ⑥ ⑦ ⑧ ② ④

kuva 1

Jos materiaali ruuhkautuu liiallisen syöttämisen vuoksi, kone reagoi seuraavasti:

• Teräyksikkö lukittuu, käy sitten hetken aikaa taaksepäin (materiaalin vapauttamiseksi) ja pysähtyy. Moottori kytkeytyy pois päältä.
• Valvontanäyttö 00 (6) syttyy palamaan. Toimi tällöin seuraavasti:

Paperiruuhka paperinsyöttökourussa (12)

• Ota takaisintyönnetty paperi pois syöttökourusta (12).
• Teräyksikkö käy nyt automaattisesti eteenpäin ja silppuaa jäljelle jääneen paperimateriaalin.
• Valvontanäyttö 65 sammuu. Eteenpäin-painikkeen (3) LED-näyttö palaa jatkuvasti.
• Jatka silppuamista pienemmällä paperimäärällä.

Materiaaliruuhka turvasyöttökourussa (13)

- Ota takaisintyönnetty materiaali pois.

Poista materiaali varovasti, koska terävissä leikkaussärmissä piilee loukkaantumisvaara!

• Jäljelle jäänyt silppuamismateriaali syötetään nyt automaattisesti teräyksikköön leikattavaksi.
• Valvontanäyttö (6) ssmuuu. Eteenpäin-painikkeen (3) LED-näyttö palaa jatkuvasti.
• Kun koneessa oleva materiaali on silputtu, jatka työtä annostelemalla syöttömäärä oikein.
• Mikäli on tarpeen, kytke teräyksikön käynti käsin vuoron perään eteenpäin ja taaksepäin, kunnes silputtava materiaali on kokonaan mennyt koneen läpi ja pienitty.

Odota aina, kunnes moottori pysähtyy, ennen kuin vaihdat käyntisuuntaa!

MOOTTORINSUOJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy pois päältä. Valvontanäyttö (9) vilkkuu. Katkaise laitteen käynti keinukytkimestä (1).

Noin 25-40 minuutin jäähtymisajan kuluttua (mallista ja huoneen lämpötilasta riippuen) voit käynnistää koneen uudelleen.

TARKASTUSLISTA HÄIRIÖIDEN SATTUESSA: Mikäli laite ei toimi, tarkista seuraavat kohdat:

• onko verkkopistoke liitetty verkkoon?
• onko kone "sleep"-toimintatilassa?

Katso otsikosta "ENERGIANSÄÄSTÖ-AUTOMATIIKKA".

- onko käyttölukitus aktivoituna?

Katso otsikosta „KÄYTTÖLUKITUKSEN KÄYTTÄMINEN“.

• onko keräyssäiliö työnnetty kunnolla paikalleen?
• onko keräyssäiliö täynnä?

Noudata otsikon „KERÄYSSÄILIÖN TYHJENNYS“ ohjeita.

• onko koneessa materiaaliruuhka?
  Noudata otsikon „MATERIAALIRUUHKA KONEESSA“ ohjeita.
• onko moottori ylikuormittunut?
  Katso otsikosta „MOOTTORINSUOJA“.

Jos mikään näistä tarkastuskohdista ei auta, ota yhteys alan ammattiliikkeeseen.

HUOLTO / KONEEN HÄVITTÄMINEN

VALOKENNOJEN PUHDISTUS (kuva 5):

Jos paperinkappaleita jää syöttöaukkoon (esim. paperiruhkan jälkeen) on mahdollista ettei kone enää kytkeydy pois päältä, koska valopuomi on „varattu“.

Paperinkappaleet voidaan poistaa ja valokenno puhdistaa syöttämällä leikkuriin uusi paperiarkki tai kytkemällä se taaksepäinkäyntiin japuhdistamalla valokennon kummatkin „silmät“ siveltimellä.

kuva 5

kuva 6

TERÄPAKAN (CROSS-CUT) HUOLTO:

Cross-Cut-teräpakat on voideltava aina tietyn käyttötuntimäärän kuluttua.

Kun valvontanäytön merkkivalo 📋 (7) syttyy, toimi seuraavasti:

Vedä keräyssäiliö (14) ulos, ota öljysäiliö (16) (kuva 6) alakaapin kiinnikkeestään ja työnnä keräyssäiliö jälleen paikalleen.

Levitä hiukan öljyä paperiarkille ja syötä tämä sitten paperinsyöttöaukosta (12) teräyksikköön.

Paperi vedetään sisään ja öljy tarttuu näin teräyksikköön.

Ohje: Merkkivalon sammuttamiseksi on suoritettu teräpakan öljyämistoimenpide kuitattava seuraavasti:

- Vedä keräyssäiliö (14) niin paljon ulos, että valvontanäyttö (8) syttyy palamaan.

• Valvontanäytöt (7) ja (4) vilkkuvat.
• Paina taaksepäin-painiketta (4) ja pidä sitä painettuna, kunnes valvontanäyttö 📁 (7) sammuu.
• Työnnä säiliö taas paikalleen.

Teräyksikkö alkaa nyt automaattisesti puhdistustyökierron (eteenpäin käynti/taaksepäin käynti) ja kytkeytyy sen jälkeen pois päältä. Kone on taas käyttövalmis. Jos on tarpeen tilata lisää erikoisvoiteluöljyöä, katso otsikosta "LISÄVARUSTEET".

ENERGIANSÄÄSTÖ-AUTOMATIIKKA:

Jos konetta ei jonkin aikaa käytetä se vaihtaan. 30 minuutin kuluttua ns. "sleep"- toiminnolle. Toimintopainikkeen (2) LED-näyttö "käyttövalmis" ssmuuu. Toimintopainikkeen lyhyellä painalluksella toiminto kytketään taas päälle. Jos käyttölukitus on päällä, se on vapautettava uudelleen konetta taas käynnistettäessä (katso otsikosta "KONEEN KÄYNNISTYS").

KONEEN HÄVITTÄMINEN:

Hävitä kone sen käyttöiän päätyttyä ympäristön suojelumääräyksiä noudattaen. Älä heitä mitään koneen tai pakkauksen osia talousjätteisiin.

TEKNISET TIEDOT

Malli	Tyyppi	Leikkuuleveyspaporia / CD,DVD	Leikkuutehopaporia / CD,DVD	Työleveys	Melutaso	Ajoittainen käyttöPÄÄLLE / POIS PÄÄLTÄ	MitatL x S x K	Paino
intimus 26SC2	276-4S	4 mm / 8 mm	13 arkkia* / 1 kappale	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 arkkia* / 1 kappale	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 arkkia* / 1 kappale	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 arkkia* / 1 kappale	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

* pätee A4-kokoiseen paperiin 70g/m²virransyötön ollessa 230V/50Hz -10%

ERIKOISVARUSTUS

Nimike

Tilaus-nro.

Muovisäkki, 300x300x700x0,018 mm

99925

Öljypullo, 110 ml

88035

Ohje: Kun haluat tilata lisävarusteita tai varaosia, käänny ammattiliikkeen puoleen.
