GEBRUIKSAANWIJZING 26 CC3 Intimus

Voor de inbedrijfstelling de gebruiksaanwijzing doorlezen!

<< Het apparaat mag niet door verscheidene personen tegelijkertijd worden bediend! Het ontwerp van de veiligheidselementen berust op een veilige bediening in eenmansbedrijf.

<< Gevaar voor verwondingen! Losse onderdelen van kleding, dassen, sie-raden, lang haar of andere losse voorwerpen uit de buurt van de toevoergleuf houden!

<< Tijdens het versnipperen mogen geen andere werzaamheden (b.v. reinigen) aan het toestel worden uitgevoerd!

<< Gevaar voor verwondingen! Geen vingers in de toevoeropening steken!

<< Dit toestel is geen speelgoed en mag dus niet door kinderen worden gebruikt!

De veiligheidstechnische voorzieningen (afmetingen, toevoeropeningen, veiligheids-schakelaars enz.) van dit toestel garanderen op geen enkele manier een gevaarloos gebruik door kinderen.

<< Bij gevaar de machine met de hoofd-schakelaar of noodschakelaar uitschakelen of de stekker uit het stopcontact trekken!

<< Voordat de machine wordt geopend de stekker uit het stopcontact trekken! Reparaties mogen alleen door een vakman worden uitgevoerd!

BEDIENING

BEDIENINGSELEMENTEN:

1 = Stekker (Fig. 2)

Wanneer de stekker van de machine in het stopcontact wordt gestoken, is de machine in „Sleep“-modus.

2 = Functietoets (Fig. 1)

"Bedrijfsklaar"/"Sleep"/"Stop"

De toets bevat drie functies:

a) "Bedrijfsklaar"

Wanneer u tijdens de slaapstand kort op de toets drukt, zet u het apparaat op "bedrijfsklaar".

Tegelijk gaat het geïntegreerde LED lampje ⏻ branden.

a) "Sleep"

Wanneer u in "bedrijfsklaar"-modus gedurende ca. 3 seconden op de toets drukt, gaat het apparaat in slaapstand. Tip: Als u het apparaat gedurende ca. 30 minuten niet gebruikt, gaat het automatisch in slaapstand.

b) "Stop"

Wanneer u de toets kort indrukt terwijl het snijwerk draait, schakelt het snijwerk uit en blijft het mechanisme staan.

3 = Voorwaarts toets (Fig. 1)

De toets bevat twee functies:

a) Wanneer u kort op de toets drukt, draait het snijwerk gedurende een paar seconden vooruit, bijv. om in het apparaat achtergebleven papier door te voeren.

b) Wanneer u de toets gedurende ca. twee seconden ingedrukt houdt, draait het snijwerk vooruit en kunt u beginnen met invoeren. Tegelijk licht het LED lampje ↑ op.

4 = Teruglooptoets (Fig. 1)

Wanneer u op deze toets drukt, draait het snijwerk achteruit. Tegelijk licht het LED lampje 📋 op.

Tip: Het snijwerk draait achteruit zolang u de toets ingedrukt houdt (toetsfunctie).

5 = Lichtslot (bij vooruit draaien) (Fig. 3)

Het versnipperen start automatisch zodra u materiaal in één van beide toevoergleuven invoert.

6 = Controlelampje

"Doorvoerstoring" (Fig. 1)

Licht op wanneer er teveel materiaal werd ingevoerd. Het snijwerk blokkeert, draait even achteruit en staat dan stil. De motor schakelt uit.

7 = Controlelampje

"Snijwerk oliën" (Fig. 1)

Brandt wanneer u het snijwerk van de cross cut versie moet oliën. Het indicatielampje voor het oliepeil moet worden uitgeschakeld (zie bij "ONDERHOUD SNIJWERK").

8 = Controlelampje

"Opvangbak ontbreekt" (Fig. 1)

Brandt wanneer de opvangbak niet (goed) op zijn plaats zit. Het apparaat schakelt automatisch uit wanneer u de opvangbak eruit neemt en start niet zonder opvangbak.

INBEDRIJFSTELLING

EINSATZBEREICH:

De datavernietiger intimus 26SC2/CC3

// 32SC2/CC3 is een apparaat voor het versnipperen van papier in het algemeen, en voor het vernietigen van gegevensdragers als cd's, dvd's en creditcards.

Gebruik het apparaat uitsluitend voor het versnipperen van papier en creditcards en voor het vernietigen van cd's en dvd's!

Door het versnipperen van andere gegevensdragers kan schade aan het apparaat ontstaan (bijv. beschadiging van het snijwerk enz.).

OPSTELLING:

• Apparaat uitpakken en opstellen.
• Plastic zak in de opvangbak plaatsen.
• Stekker (1) van het apparaat in een stopcontact steken (voor gegevens m.b.t. de noodzakelijke zekering voor het stop-contact zie „TECHNISCHE GEGEVENS“).

De aansluiting van het apparaat op het stroomnet moet vrij toegankelijk zijn! De machine mag alleen in gesloten en niet te koude ruimten (10 °C tot 25 °C) worden opgesteld!

BEDIENING

9 = Controlelampje

"Motor overbelast" (Fig. 1)

Brandt wanneer de motor overbelast is en werd uitgeschakeld. Zo lang de motor afkoelt, kunt u het apparaat niet starten.

10 = Controlelampje (Fig. 1)

"Gebruikersrestrictie geactiveerd"

Brandt wanneerdegebruikersrestrictie werd geactiveerd. Om de gebruikersrestrictie uit te schakelen zie rubriek "APPARAAT INSCHAKELEN".

11 = Controlelampje

"Opvangbak vol" (Fig. 1)

Brandt wanneer de opvangbak vol is en moet worden leeggemaakt. Tegelijk wordt het apparaat automatisch uitgeschakeld.

12 = Papiertoevoergleuf (Fig. 3)
13 = Veiligheidstoevoergleuf (Fig. 3)
14 = Opvangbak papier (Fig. 4)
15 = Opvangbakje cd/dvd (Fig. 4)
16 = Oliereservoir (Fig. 6)

De shredder mag in geen geval als zitgelegenheid of als weegtableau worden gebruikt. Kans op vallen door materiaalbreuk!

⑥ ⑦ ⑧ ② ↑ ↓ ③ ⑨ ⑩ ⑪ ④

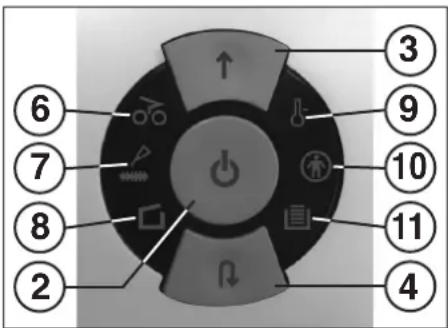

Fig. 1

①

Fig. 2

⑤ ⑬ ⑭

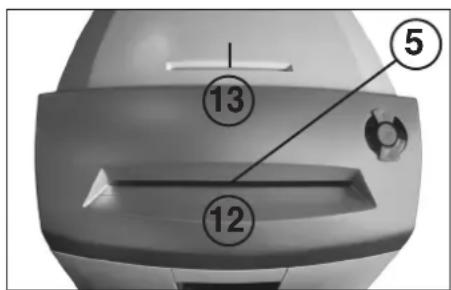

Fig. 3

BEDIENING

Tip: Bij levering van het apparaat is de gebruikersrestrictie functie uitgeschakeld.

Informatie over het in- en uitschakelen van de gebruikersrestrictie vindt u onder "INSCHAKELEN VAN DE GEBRUIKERSRESTRICTIE"

Om het apparaat op „bedrijfsklaar“ te zetten, gaat u naargelang de geprogrammeerde instelling als volgt tewerk;

Programma-instelling "Gebruikersrestrictie uitgeschakeld"

• Druk kort op functiętoets (2).
• Het LED lampje van functietoets (2) brandt op "bedrijfsklaar".
• U kunt beginnen met invoeren.

Programma-instelling "Gebruikersrestrictie geactiveerd"

Tip: Om het apparaat aan te zetten, wordt in de werkwijze hieronder de gebruikersrestrictie korte tijd uitgeschakeld.

- Druk kort op functietoets (2).

• Het controlelampje „Gebruikersrestrictie aan“ (10) brandt.
• Druk gedurende ca. 2 seconden tegelijk op de "voorwaarts" (3) en "terugloop" (4) toetsen.
• Het LED lampje van functietoets (2) knippert om aan te duiden: "niet bedrijfsklaar".
• Druk kort op functietoets (2).
• Het LED lampje van functietoets (2) blijft nu branden om aan te duiden: "bedrijfsklaar". Controlelampje (10) gaat uit.
• U kunt beginnen met invoeren.

Tip: Wanneer u het apparaat vanuit slaapstand opnieuw inschakelt, dient u de gebruikersrestrictie opnieuw uit te schakelen.

MATERIAAL INVOEREN:

Papier voert u in via de papiertoevoergleuf (12) (Fig. 3).

Gegevensdragers (cd's, dvd's of creditcards) voert u in via de aparte veiligheidstoevoergleuf (13) (Fig. 3). Het apparaat begint automatisch vooruit te lopen, trekt het materiaal naar binnen en schakelt na het versnipperen automatisch weer uit.

Bij het invoeren van papier nooit tezelfdertijd cd's/dvd's invoeren en omgekeerd!

Tip: Om transparante folie te versnipperen dient u het apparaat manueel op voorwaarts te zetten (houd de "voorwaarts"-toets (3) gedurende ca. 2 seconden ingedrukt).

U kunt het versnipperen op elk ogenblik stopzetten door kort te drukken op functietoets (2) ("Stop" -functie). Om verder te gaan, de "voorwaarts"-toets (3) gedurende ca. 2 seconden ingedrukt houden.

Wanneer u het apparaat gedurende ca. 30 minuten niet gebruikt, gaat het automatisch in slaapstand. Indien de gebruikersrestrictie is ingeschakeld, dient u bij het opnieuw aanzetten van het apparaat deze functie uit te schakelen (zie onder "APPARAAT INSCHAKELEN").

Voer in het apparaat nooit meer dan de aangegeven maximum hoeveelheid in (zie „TECHNISCHE GEGEVENS“)!

Indien toch teveel materiaal in het apparaat is geraakt, zie bij "STORING" onder "DOORVOERSTORING".

LEEGMAKEN VAN DE OPVANGBAK (Fig. 4)

De tweedelige opvangbak laat u toe het afval correct te scheiden. De opvangbak bestaat uit de papierbak (14) zelf en een apart opvangbakje (15) voor versnipperde cd's, dvd's en creditcards.

Het controlelampje waarschuwt niet wanneer het opvangbakje (15) vol is!

Wanneer u grotere hoeveelheden cd's/dvd's versnippert (ca. 25 stuks per keer), dient u af en toe te controleren of het opvangbakje vol is. Indien nodig tussendoor het bakje apart leegmaken.

Indien de opvangbak voor papier vol is, schakelt het apparaat uit. Het controlelampje (11) brandt. Ga als volgt tewerk:

• Neem de opvangbak (14) met opvangbakje (15) uit de behuizing. Controlelampje 1(8) gaat branden en controlelampje 11) gaat uit.
• Werp de inhoud van de twee bakken steeds apart weg.
• Schuif de leeggemaakte opvangbak met opvangbakje terug in de behuizing. Controlelampje (8) gaat uit. Indien er nog materiaal in de toevoergleuf zit, brandt controlelampje (6).
• Druk kort op de "voorwaarts"-toets (3). Het resterende materiaal wordt versnipperd en het lampje (6) gaat uit.

Tip: Het apparaat werkt alleen wanneer de opvangbak goed op zijn plek zit!

Wanneer u in bedrijfsklare toestand de functietoets (2) gedurende ca. 3 seconden ingedrukt houdt, gaat het apparaat automatisch in slaapstand. Bij ingeschakelde gebruikersrestrictie wordt tegelijk de vergrendelingsfunctie van de gebruikersrestrictie actief. U kunt het apparaat niet starten. Om de gebruikersrestrictie uit te schakelen: zie onder „APPARAAT INSCHAKELEN”.

INSCHAKELEN VAN DE

GEBRUIKERSRESTRICTIE:

Programmeermodus activeren:

Om in de programmeermodus te komen, dient het apparaat "bedrijfsklaar" ingeschakeld te zijn (zie onder "APPARAAT INSCHAKELEN".

Ga als volgt tewerk:

• Opvangbak (14) net zo ver uittrekken tot controlelampje □(8) gaat branden.
• Houd gedurende ca. 4 seconden de voorwaarts- toets (3) ingedrukt. Het LED lampje ↑ knippert. U bent nu in de programmeermodus.

Tip: Indien het programmeren niet binnen ca. 20 seconden is afgesloten, keert het apparaat automatisch terug naar de modus "bedrijfsklaar".

Programmeren bij ingeschakelde gebruikersrestrictie:

• Activeer de programmeermodus (zie hierboven).
• Druk tegelijk op de voorwaarts-toets (3) en de teruglooptoets (4) en houd deze ingedrukt tot de controlelampjes (10), (2) en (4) knipperen.
• Schuif de opvangbak weer op zijn plek.

De programmering is geslaagd. U verlaat de programmeermodus automatisch. De controlelampjes (10), (2) en (4) knipperen nog gedurende ca. 5 seconden, om aan te duiden dat u de programmeermodus verlaat.

Programmeren bij uitgeschakelde gebruikersrestrictie:

• Activeer de programmeermodus (zie hierboven).
• Druk tegelijk op de voorwaarts-toets (3) en de teruglooptoets (4) en houd deze ingedrukt tot de controlelampjes (10) en (4) knipperen.
• Schuif de opvangbak weer op zijn plek.
  De programmering is geslaagd. U verlaat de programmeermodus automatisch. De controlelampjes (10) en (4) knipperen nog gedurende ca. 5 seconden, om aan te duiden dat u de programmeermodus verlaat.

(auto reverse functie)

Wanneer er teveel materiaal wordt ingevoerd en het papier vast komt te zitten, reageert het apparaat als volgt:

• het snijwerk blokkeert, draait even achteruit (materiaal wordt uitgevoerd) en staat dan stil. De motor schakelt uit.

- het controlelampje (6) brandt.

Ga als volgt tewerk:

Er zit papier vast in de papiertoevoergleuf (12)

• Haal het teruggevoerde papier uit de toevoergleuf (12).
• Het snijwerk draait nu automatisch vooruit en versnippert het in het snijwerk resterend papier.
• Het controlelampje (3) gaat uit. Het LED lampje van de voorwaarts-toets (3) brandt permanent.

- Ga verder met versnipperen en voer minder vellen papier tegelijk in.

Er zit materiaal vast in de

veiligheidstoevoergleuf (13)

- Haal het teruggevoerde materiaal uit het apparaat.

Wees voorzichtig, de scherpe messen kunnen letsel veroorzaken!

• De rest van het materiaal wordt automatisch door het snijwerk opnieuw doorgevoerd en versnipperd.
• Controlelampje (6) gaat uit. Het LED lampje vande voorwaarts-toets (3) brandt permanent.
• Wanneer alle materiaal is versnipperd, gaat u verder met versnipperen. Draag er zorg voor dat u de juiste hoeveelheden invoert.
• Indien nodig, drukt u afwisselend op de voorwaartsen teruglooptoets om het snijwerk manueel vooruit en achteruit te laten lopen tot alle materiaal is doorgevoerd en versnipperd.

Telkens wanneer u de looprichting omschakelt, dient u te wachten tot de motor stilstaat!

MOTORBEVEILIGING:

De motor schakelt bij overbelasting automatisch uit. Het controlelampje 5(9) knippert. Zet het apparaat af met de wipschakelaar (1).

Na een afkoeltijd van ca. 25-40 minuten (afhankelijk van model en kamertemperatuur), kunt u het apparaat opnieuw starten.

CHECKLIST BIJ STORINGEN:

Indien het apparaat niet werkt, controleert u het volgende:

- zit de stekker in het stopcontact?

- is het apparaat in slaapstand?

Zie onder "AUTOMATISCH ENERGIESPAREN".

- is de gebruikersrestrictie ingeschakeld?

Zie onder „INSCHAKELEN VAN DE GEBRUIKERSRESTRICTIE“.

- zit de opvangbak goed op zijn plaats?

- is de opvangbak vol?

Volg de richtlijnen bij „LEEGMAKEN VAN DE OPVANGBAK”.

- is er een doorvoerstoring?

Volg de richtlijnen bij „DOORVOERSTORING“.

- werd de motor overbelast?

Zie onder "MOTORBEVEILIGING".

Neem contact op met uw vakhandelaar als u de storing niet zelfstandig kunt verhelpen.

ONDERHOUD / AFDANKEN

REINIGEN VAN DE FOTOCELLEN (Fig. 5):

Mochten er papierstrookjes in de toevoergleuf blijven liggen (bijv. na een papierdoorvoerstoring) is het mogelijk dat het apparaat door het „bezette“ lichtslot niet meer uitschakelt.

U kunt de stukjes papier verwijderen of de fotocel schoonmaken door aan het snijmechanisme nog een blad papier toe te voeren of de machine achteruit te laten lopen en dan met een kwastje even over de beide „ogen“ van de fotocel te strijken.

Fig. 5

Fig. 6

ONDERHOUD SNIJWERK (CROSS CUT):

Cross cut snijwerk dient u na verloop van tijd te oliën.

Wanneer het controlelampje 📁(7) brandt, doet u het volgende:

Haal de opvangbak (14) eruit, haal het oliereservoir (16) (Fig. 6) uit de houder in de onderkast en schuif de opvangbak weer op zijn plaats.

Druppel wat olie op een vel papier en voer dit in via de papiertoevoergleuf (12).

Het papier wordt naar binnen getrokken en zo komt de olie bij het snijwerk.

Tip: Nadat u het snijwerk heeft geolied, schakelt u als het lampje uit als volgt:

• Trek de opvangbak (14) net zo ver uit tot het controlelampje □(8) gaat branden.
• Controlelampjes ⬆ (7) en ⬇ (4) knipperen.
• Druk op de achteruittoets (4) en houd deze ingedrukt tot het controlelampje ⚙ (7) gaat uit.
• Schuif de opvangbak weer op zijn plek.

Het snijwerk start automatisch met de reinigingscyclus (voorwaarts/achteruit draaien) en schakelt dan uit. Het apparaat is weer gebruiksklaar. Om de speciale olie na te bestellen, zie onder "SPECIALE TOEBEHOREN".

AUTOMATISCH ENERGIESPAREN:

Indien het apparaat langere tijd niet wordt gebruikt, gaat het na ca. 30 minuten automatisch in slaapstand. Het LED lampje van functietoets (2) voor "bedrijfsklaar" gaat uit. Om opnieuw in te schakelen, de functietoets kort indrukken. Indien de gebruikersrestrictie is ingeschakeld, dient u bij het opnieuw aanzetten van het apparaat deze functie uit te schakelen (zie onder "APPARAAT INSCHAKELEN").

AFDANKEN VAN HET TOESTEL:

Indien u na hopelijk lang en tevreden gebruik het toestel wenst weg te gooien, doe dit dan milieuvriendelijk. Delen van het toestel of de verpakking niet wegwerpen met uw gewone huishoudelijk afval.

TECHNISCHE GEGEVENS

Model	Type	Snijbreedtepapior / CD,DVD	Capaciteitpapior / CD,DVD	Werkbreedte	Geluidsniveau	Pauze inschakelenAAN / UIT	AfmetingenB x D x H	Gewicht
intimus 26SC2	276-4S	4 mm / 8 mm	13 blad* / 1 stuk	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 blad* / 1 stuk	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 blad* / 1 stuk	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 blad* / 1 stuk	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Zekering (traag):
220-240V = 10 A / 120V = 15 A

Model	Gegevens aansluiting stroomnetspanning/frequentie · inkomende stroom · vermogen
intimus 26SC2	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 26CC3	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 32SC2	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW
intimus 32CC3	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW

* van toepassing op A4-papier 70g/m² bij 230V/50Hz -10%

SPECIALE TOEBEHOREN

Benaming	Best. nr.
Plastic zak, 300x300x700x0,018 mm	99925
Flesje olie, 110 ml	88035
Opmerking: Voor het nabestellen van speciale toebehoren en voor reserveonderdelen kunt u bij uw dealer terecht.
