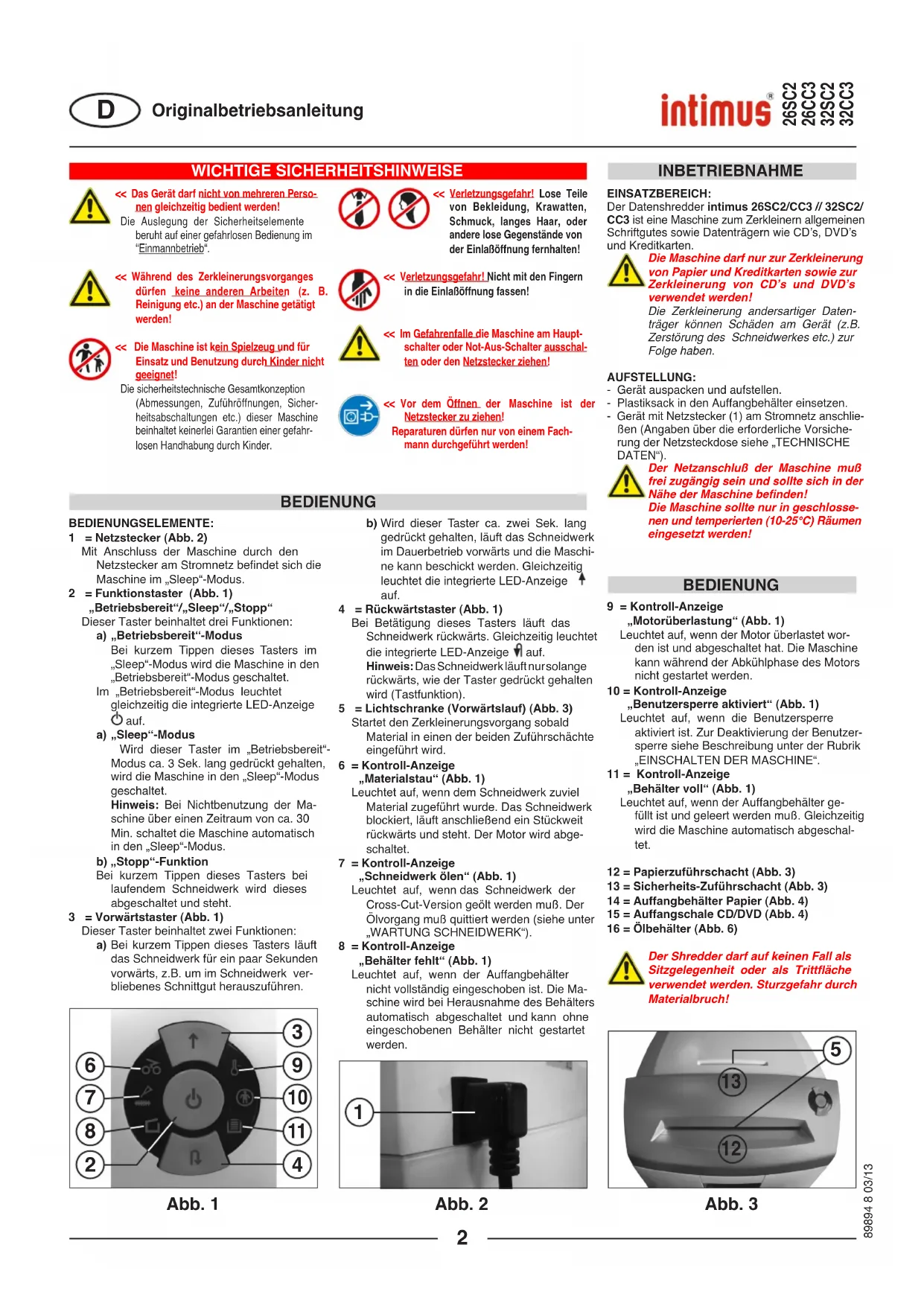

BEDIENUNGSANLEITUNG 26 CC3 Intimus

Vor der Inbetriebnahme die Betriebsanleitung durchlesen!

WICHTIGE SICHERHEITSHINWEISE

<< Das Gerät darf nicht von mehreren Personen gleichzeitig bedient werden!

Die Auslegung der Sicherheitselemente beruht auf einer gefahrlosen Bedienung im "Einmannbetrieb".

<< Während des Zerkleinerungsvorganges dürfen keine anderen Arbeiten (z. B. Reinigung etc.) an der Maschine getätigt werden!

<< Die Maschine ist kein Spielzeug und für Einsatz und Benutzung durch Kinder nicht geeignet!

Die sicherheitstechnische Gesamtkonzeption (Abmessungen, Zuführöffnungen, Sicherheitsabschaltungen etc.) dieser Maschine beinhaltet keinerlei Garantien einer gefahrlosen Handhabung durch Kinder.

<< Verletzungsgefahr! Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar, oder andere lose Gegenstände von der Einlaßöffnung fernhalten!

<< Verletzungsgefahr! Nicht mit den Fingern in die Einlaßöffnung fassen!

<< Im Gefahrenfalle die Maschine am Haupt- schalter oder Not-Aus-Schalter ausschal- ten oder den Netzstecker ziehen!

<< Vor dem Öffnen der Maschine ist der Netzstecker zu ziehen! Reparaturen dürfen nur von einem Fachmann durchgeführt werden!

BEDIENUNG

BEDIENUNGSELEMENTE:

1 = Netzstecker (Abb. 2)

Mit Anschluss der Maschine durch den Netzstecker am Stromnetz befindet sich die Maschine im „Sleep“-Modus.

2 = Funktionstaster (Abb. 1)

„Betriebsbereit“/„Sleep“/„Stopp“

Dieser Taster beinhaltet drei Funktionen:

a) „Betriebsbereit“-Modus

Bei kurzem Tippen dieses Tasters im „Sleep“-Modus wird die Maschine in den „Betriebsbereit“-Modus geschaltet.

Im „Betriebsbereit“-Modus leuchtet gleichzeitig die integrierte LED-Anzeige auf.

a) „Sleep“-Modus

Wird dieser Taster im „Betriebsbereit“-Modus ca. 3 Sek. lang gedrückt gehalten, wird die Maschine in den „Sleep“-Modus geschaltet.

Hinweis: Bei Nichtbenutzung der Maschine über einen Zeitraum von ca. 30 Min. schaltet die Maschine automatisch in den „Sleep“-Modus.

b) „Stopp“-Funktion

Bei kurzem Tippen dieses Tasters bei laufendem Schneidwerk wird dieses abgeschaltet und steht.

3 = Vorwärtstaster (Abb. 1)

Dieser Taster beinhaltet zwei Funktionen:

a) Bei kurzem Tippen dieses Tasters läuft das Schneidwerk für ein paar Sekunden vorwärts, z.B. um im Schneidwerk verbliebenes Schnittgut herauszuführen.

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

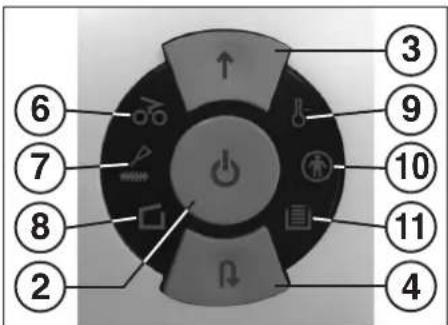

Abb. 1

b) Wird dieser Taster ca. zwei Sek. lang gedrückt gehalten, läuft das Schneidwerk im Dauerbetrieb vorwärts und die Maschine kann beschickt werden. Gleichzeitig leuchtet die integrierte LED-Anzeige auf.

4 = Rückwärtstaster (Abb. 1)

Bei Betätigung dieses Tasters läuft das Schneidwerk rückwärts. Gleichzeitig leuchtet die integrierte LED-Anzeige 🚙 auf. Hinweis: Das Schneidwerkläuftnursolange rückwärts, wie der Taster gedrückt gehalten wird (Tastfunktion).

5 = Lichtschranke (Vorwärtslauf) (Abb. 3)

Startet den Zerkleinerungsvorgang sobald Material in einen der beiden Zuführschächte eingeführt wird.

6 = Kontroll-Anzeige

„Materialstau“ (Abb. 1)

Leuchtet auf, wenn dem Schneidwerk zuviel Material zugeführt wurde. Das Schneidwerk blockiert, läuft anschließend ein Stückweit rückwärts und steht. Der Motor wird abgeschaltet.

7 = Kontroll-Anzeige

„Schneidwerk ölen“ (Abb. 1)

Leuchtet auf, wenn das Schneidwerk der Cross-Cut-Version geölt werden muß. Der Ölvorgang muß quittiert werden (siehe unter „WARTUNG SCHNEIDWERK“).

8 = Kontroll-Anzeige

„Behälter fehlt“ (Abb. 1)

Leuchtet auf, wenn der Auffangbehälter nicht vollständig eingeschoben ist. Die Maschine wird bei Herausnahme des Behälters automatisch abgeschaltet und kann ohne eingeschobenen Behälter nicht gestartet werden.

Der Datenshredder intimus 26SC2/CC3 // 32SC2/CC3 ist eine Maschine zum Zerkleinern allgemeinen Schriftgutes sowie Datenträgern wie CD's, DVD's und Kreditkarten.

Die Maschine darf nur zur Zerkleinerung von Papier und Kreditkarten sowie zur Zerkleinerung von CD's und DVD's verwendet werden!

Die Zerkleinerung andersartiger Datenträger können Schäden am Gerät (z.B. Zerstörung des Schneidwerkes etc.) zur Folge haben.

AUFSTELLUNG:

- Gerät auspacken und aufstellen.

- Plastiksack in den Auffangbehälter einsetzen.

- Gerät mit Netzstecker (1) am Stromnetz anschließen (Angaben über die erforderliche Vorsicherung der Netzsteckdose siehe „TECHNISCHE DATEN“).

Der Netzanschluß der Maschine muß frei zugängig sein und sollte sich in der Nähe der Maschine befinden!

Die Maschine sollte nur in geschlossenen und temperierten (10-25°C) Räumen eingesetzt werden!

BEDIENUNG

9 = Kontroll-Anzeige

„Motorüberlastung“ (Abb. 1)

Leuchtet auf, wenn der Motor überlastet worden ist und abgeschaltet hat. Die Maschine kann während der Abkühlphase des Motors nicht gestartet werden.

10 = Kontroll-Anzeige

"Benutzersperre aktiviert" (Abb. 1)

Leuchtet auf, wenn die Benutzersperre aktiviert ist. Zur Deaktivierung der Benutzersperre siehe Beschreibung unter der Rubrik „EINSCHALTEN DER MASCHINE“.

11 = Kontroll-Anzeige

„Behälter voll“ (Abb. 1)

Leuchtet auf, wenn der Auffangbehälter gefüllt ist und geleert werden muß. Gleichzeitig wird die Maschine automatisch abgeschaltet.

12 = Papierzuführschacht (Abb. 3)

13 = Sicherheits-Zuführschacht (Abb. 3)

14 = Auffangbehälter Papier (Abb. 4)

15 = Auffangschale CD/DVD (Abb. 4)

16 = Ölbehälter (Abb. 6)

Der Shredder darf auf keinen Fall als Sitzgelegenheit oder als Trittfläche verwendet werden. Sturzgefahr durch Materialbruch!

⑤ ⑬ ⑬ ⑬

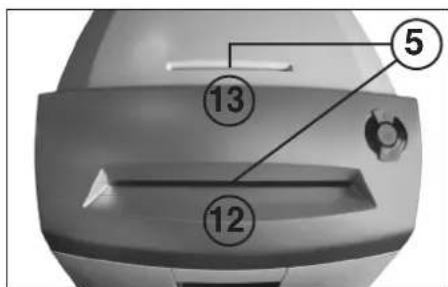

Abb. 3

BEDIENUNG

EINSCHALTEN DER MASCHINE:

Hinweis: Bei Anlieferung der Maschine ist die Funktion der Benutzersperre ausgeschaltet.

Informationen zum Ein- und Ausschalten der Benutzersperre entnehmen Sie bitte der Beschreibung unter „EINSATZ DER BENUTZERSPERRE“.

Zum Einschalten der Maschine auf „betriebsbereit“ gehen Sie entsprechend der aktuell programmierten Einstellung wie folgt vor:

Einstellung „Benutzersperre ausgeschaltet“

- Funktionstaster (2) kurz betätigen.

- Die LED-Anzeige des Funktionstasters (2) leuchtet auf für „Betriebsbereit“.

- Die Maschine kann beschickt werden.

Einstellung „Benutzersperre eingeschaltet“

Hinweis: Zum Einschalten der Maschine wird im nachfolgenden Ablauf die eingeschaltete Benutzersperre kurzzeitig deaktiviert.

- Funktionstaster (2) kurz betätigen.

- Die Kontroll-Anzeige „Benutzersperre aktiviert“ (10) leuchtet auf.

- Vorwärtstaster (3) und Rückwärtstaster (4) gleichzeitig für ca. 2 Sek. gedrückt halten.

- Die LED-Anzeige das Funktionstasters (2) blinkt für „nicht betriebsbereit“.

- Funktionstaster (2) kurz betätigen.

- Die LED-Anzeige des Funktionstasters (2) leuchtet jetzt permanent für „Betriebsbereit“. Die Kontroll-Anzeige (10) erlischt.

- Die Maschine kann beschickt werden.

Hinweis: Bei wiederholtem Einschalten der Maschine aus dem „Sleep-Modus“ muss die eingeschaltete Benutzersperre jeweils neu deaktiviert werden.

MATERIALZUFÜHRUNG:

Papier durch den Papierzuführschacht (12) (Abb. 3) dem Schneidwerk zuführen.

Datenträger (CD, DVD oder Kreditkarte) einzeln durch den separat angeordneten Sicherheits-Zuführschacht (13) (Abb. 3) dem Schneidwerk zuführen.

Maschine schaltet automatisch auf Vorwärtslauf, zieht das Material ein und schaltet nach dem Zerkleinerungsvorgang automatisch ab.

Während der Zuführung von Papier niemals gleichzeitig CD/DVD zuführen und umgekehrt!

Hinweise: Für die Zerkleinerung von lichtdurchlässigen Folien muss die Maschine von Hand auf Vorwärtslauf geschaltet werden (Vorwärtstaster (3) ca. 2 Sek. gedrückt halten).

Durch kurze Betätigung des Funktionstasters (2) („Stopp“-Funktion) kann der Zerkleinerungsvorgang jederzeit gestoppt werden. Zum Fortfahren den Vorwärtstaster (3) ca. 2 Sek. gedrückt halten.

Bei Nichtbenutzung der Maschine über einen Zeitraum von ca. 30 Min. schaltet sie automatisch in den „Sleep“-Modus. Ist die Benutzersperre eingeschaltet, muss diese beim Wiedereinschalten der Maschine neu deaktiviert werden (siehe unter „EINSCHALTEN DER MASCHINE“).

Führen Sie dem Gerät niemals mehr als die angegebene Höchstmenge Material (siehe „TECHNISCHE DATEN“) zu!

Sollte trotzdem zuviel Material in das Schneidwerk gelangt sein, siehe bei „STÖRUNG“ unter „MATERIALSTAU IM GERÄT“.

ENTLEEREN DES

AUFFANGBEHÄLTERS (Abb. 4):

Für eine korrekte Mülltrennung sorgt der zweiteilige Auffangbehälter. Er besteht aus dem Papierbehälter (14) selbst und einer separat angeordneten Auffangschale (15) für die zerkleinerten CD's, DVD's und Kreditkarten.

Der Füllstand der Auffangschale (15) wird nicht durch die Korbvollüberwachung angezeigt!

Bei der Zerkleinerung größerer Mengen CD's/DVD's (ca. 25 Stück pro Füllung) kontrollieren Sie bitte hin und wieder den Füllstand der Auffangschale und entleeren, falls erforderlich die Schale zwischenzeitlich separat.

Ist der Auffangbehälter für Papier gefüllt, schaltet die Maschine ab. Die Kontroll-Anzeige (11) leuchtet auf. Gehen Sie wie folgt vor:

• Den Auffangbehälter (14) mit Auffangschale (15) aus dem Gehäuse-Unterteil herausziehen. Die Kontroll-Anzeige (8) leuchtet auf und die Kontroll-Anzeige (11) erlischt.
• Den Inhalt beider Behältnise jeweils getrennt entsorgen.
• Den entleerten Behälter mit aufgesetzter Auffangschale wieder in das Gehäuse-Unterteil einschieben. Die Kontroll-Anzeige (8) erlischt. Ist noch Material in einem der Zuführschächte vorhanden, leuchtet jetzt die Kontroll-Anzeige (6) auf.
• Betätigen Sie kurz den Vorwärtstaster (3). Das restliche Material wird zerkleinert und die Anzeige 66(6) erlischt.

Hinweis: Die Maschine läuft nur bei vollständig eingeschobenem Auffangbehälter!

MANUELLER „SLEEP“-MODUS:

Durch Gedrückthalten des Funktionstasters (2) von ca. 3 Sek. im betriebsbereiten Zustand, wird die Maschine manuell in den „Sleep“-Modus geschaltet. Bei eingeschalteter Benutzersperre wird gleichzeitig die Verriegelungsfunktion der Benutzersperre aktiviert. Die Maschine kann nicht gestartet werden. Um die Benutzersperre zu deaktivieren lesen Sie unter „EINSCHALTEN DER MASCHINE“.

EINSATZ DER BENUTZERSPERRE:

Progammiermodus aktivieren:

Um in den Programmiermodus zu gelangen muß die Maschine „betriebsbereit“ geschaltet sein (siehe unter „EINSCHALTEN DER MASCHINE“).

Gehen Sie wie folgt vor:

- Auffangbehälter (14) so weit herausziehen bis die Kontroll-Anzeige (8) aufleuchtet.

- Vorwärtstaster (3) ca. 4 Sek. gedrückt halten. Die integrierte LED-Anzeige ↑ blinkt.

Sie befinden sich jetzt im Programmiermodus.

Hinweis: Ist die Programmierung nicht innerhalb des Programmierzeitfensters von ca. 20 Sek. abgeschlossen, so kehrt die Maschine automatisch in den „Betriebsbereit“-Modus zurück.

Programmierfolge Benutzersperre einschalten:

• Programmiermodus aktivieren (siehe oben).
• Vorwärtstaster (3) und Rückwärtstaster (4) gleichzeitig betätigen und gedrückt halten bis die Kontroll-Anzeigen Ⓧ(10), ⏻(2) und ⚡(4) blinken.
• Behälter wieder einschieben.

Die Programmierung ist erfolgt. Der Programmiermodus wird automatisch verlassen. Zur Wahrnehmung der Quittierung der Programmierung blinken die Kontroll-Anzeigen (10), (2) und (4) noch ca. 5 Sek. nach.

Programmierfolge Benutzersperre ausschalten:

• Programmiermodus aktivieren (siehe oben).
• Vorwärtstaster (3) und Rückwärtstaster (4) gleichzeitig betätigen und gedrückt halten bis die Kontroll-Anzeigen (10) und (4) blinken.
• Behälter wieder einschieben.

Die Programmierung ist erfolgt. Der Programmiermodus wird automatisch verlassen. Zur Wahrnehmung der Quittierung der Programmierung blinken die Kontroll-Anzeigen (10) und (4) noch ca. 5 Sek. nach.

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

Abb. 1

(Auto-Reverse-Funktion)

Ergibt sich durch zuviel zugeführtes Material ein Stau, reagiert die Maschine wie folgt:

- Das Schneidwerk blockiert, läuft anschließend ein Stückweit rückwärts (Material wird freigegeben) und steht. Der Motor wird abgeschaltet.

- Die Kontroll-Anzeige (6) leuchtet auf. Gehen Sie wie folgt vor:

Papierstau im Papierzuführschacht (12)

• Zurückgeführtes Papier aus dem Zuführschacht (12) entnehmen.
• Schneidwerk läuft jetzt automatisch vorwärts und zerkleinert den im Schneidwerk verbliebenen Papierrest.
• Die Kontroll-Anzeige (6) erlischt. Die LED-Anzeige des Vorwärtstasters (3) leuchtet permanent.
• Die Zerkleinerung mit geringerer Papiermenge fortsetzen.

Materialstau im Sicherheits-Zuführschacht (13)

- Zurückgeführtes Material entnehmen.

Material mit Bedacht entnehmen, da Verletzungsgefahr durch scharfkantige Schnittstellen!

• Das restliche Schnittgut wird jetzt automatisch dem Schneidwerk erneut zugeführt und zerkleinert.
• Die Kontroll-Anzeige (6) erlischt. Die LED-Anzeige des Vorwärtstasters (3) leuchtet permanent.
• Ist das Schnittgut durchgelaufen, die Zerkleinerung in der richtigen Dosierung fortsetzen.
• Falls erforderlich, das Schneidwerk manuell abwechselnd solange auf Vorwärts- und Rückwärtslauf schalten, bis das Schnittgut vollständig durchgelaufen und zerkleinert ist.

Bei jedem Umschalten der Laufrichtung warten bis der Motor still steht!

MOTORSCHUTZ:

Sollte der Motor überfordert werden, so schaltet er ab. Die Kontroll-Anzeige 5(9) blinkt. Schalten Sie das Gerät am Wippschalter (1) aus.

Nach einer Abkühlzeit von ca. 25-40 Minuten (je nach Modell und Raumtemperatur) können Sie das Gerät erneut starten.

CHECKLISTE BEI STÖRUNGEN:

Sollte das Gerät nicht funktionieren, prüfen Sie folgende Punkte:

• ist der Netzstecker am Netz angeschlossen?
• ist das Gerät im „Sleep“-Modus?
  Siehe unter „ENERGIESPAR-AUTOMATIK“.
• ist die Benutzersperre aktiviert worden?
  Siehe unter „EINSATZ DER BENUTZERSPERRE“.
• ist der Auffangbehälter eingeschoben?
• ist der Auffangbehälter voll?

Folgen Sie den Instruktionen bei „ENTLEEREN DES AUFFANGBEHÄLTERS“.

• ist ein Materialstau im Gerät?
  Folgen Sie den Instruktionen bei „MATERIALSTAU IM GERÄT“.
• ist der Motor überlastet worden?
  Siehe unter „MOTORSCHUTZ“

Wenn keine der Prüfpunkte zutreffen, benachrichtigen Sie bitte Ihren Fachhändler.

WARTUNG / ENTSORGUNG

REINIGUNG DER FOTOZELLEN (Abb. 5):

Sollten Papierstücke im Einlaßschlitz zum Liegen kommen (z. B. nach einem Papierstau) ist es möglich, daß das Gerät durch die „belegte“ Lichtschranke nicht mehr ausschaltet.

Sie können die Papierstücke entfernen, bzw. die Fotozelle reinigen, indem Sie dem Schneidwerk ein weiteres Blatt Papier zuführen, oder die Maschine auf Rückwärtslauf schalten und mit einem Pinsel kurz über die beiden „Augen“ der Fotozelle wischen.

Abb. 5

Abb. 6

WARTUNG SCHNEIDWERK (CROSS-CUT):

Cross-Cut-Schneidwerke müssen nach einer bestimmten Betriebszeit geölt werden. Leuchtet die Kontroll-Anzeige (7) auf, gehen Sie wie folgt vor:

Auffangbehälter (14) herausziehen, Ölbehälter (16) (Abb. 6) aus der Halterung im Unterschrank nehmen und Behälter wieder einschieben.

Etwas Öl auf einem Blatt Papier verteilen und dieses dann durch den Papierzuführschacht (12) dem Schneidwerk zuführen.

Das Papier wird eingezogen und das Öl gelangt so in das Schneidwerk.

Hinweis: Um die Anzeige zu löschen muß nach einer durchgeführten Ölung des Schneidwerks dieser Vorgang wie folgt quittiert werden:

• Auffangbehälter (14) so weit herausziehen bis die Kontroll-Anzeige □(8) aufleuchtet.
• Die Kontroll-Anzeigen Ⓧ(7) und ⚡4) blinken.
• Rückwärtstaster (4) betätigen und gedrückt halten bis die Kontroll-Anzeige 2 (7) erlischt.
• Behälter wieder einschieben.

Das Schneidwerk beginnt nun automatisch den Reinigungszyklus (Vorwärtslauf/Rückwärtslauf) und schaltet dann ab. Die Maschine ist wieder einsatzbereit. Im Falle der Nachbestellung des Spezialöls siehe unter „SONDERZUBEHÖR“.

ENERGIESPAR-AUTOMATIK:

Wird die Maschine für eine Weile nicht benutzt schaltet sie automatisch nach ca. 30 Min. in den sogenannten „Sleep“-Modus. Die LED-Anzeige ☐ des Funktions-tasters (2) für „Betriebsbereit“ erlischt. Zum Wiedereinschalten den Funktionstaster kurz betätigen. Ist die Benutzersperre eingeschaltet, muss diese beim Wiedereinschalten der Maschine neu deaktiviert werden (siehe unter „EINSCHALTEN DER MASCHINE“).

ENTSORGUNG DER MASCHINE:

Entsorgen Sie die Maschine am Ende ihrer Lebensdauer stets umweltgerecht. Geben Sie keine Teile der Maschine oder der Verpackung in den Hausmüll.

TECHNISCHE DATEN

Modell	Type	SchnittbreitePapier / CD,DVD	SchneidleistungPapier / CD,DVD	Arbeitsbreite	Geräuschpegel	AussetzbetriebEIN / AUS	AbmessungenB x T x H	Gewicht
intimus 26SC2	276-4S	4 mm / 8 mm	13 Blatt* / 1 Stück	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 Blatt* / 1 Stück	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 Blatt* / 1 Stück	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 Blatt* / 1 Stück	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Vorsicherung (träge): 220-240V = 10 A / 120V = 15 A
Modell	NetzanschlußdatenAnschlußspannung/Frequenz · Stromaufnahme · Leistung
intimus 26SC2	220-240V/50Hz · 1,7 A · 0,39 KW	120V/60Hz · 2,9 A · 0,35 KW
intimus 26CC3	220-240V/50Hz · 1,7 A · 0,39 KW	120V/60Hz · 2,9 A · 0,35 KW
intimus 32SC2	220-240V/50Hz · 1,9 A · 0,44 KW	120V/60Hz · 3,5 A · 0,42 KW
intimus 32CC3	220-240V/50Hz · 1,9 A · 0,44 KW	120V/60Hz · 3,5 A · 0,42 KW

* bezogen auf A4-Papier 70g/m² bei 230V/50Hz -10%

SONDERZUBEHÖR

Benennung	Best.-Nr.
Plastiksack, 300x300x700x0,018 mm	99925
Ölbehälter, 110 ml	88035
Hinweis: Bei Nachbestellung von Sonderzubehörteilen und bei Ersatzteilbedarf wenden Sie sich bitte an Ihren Fachhändler.

IMPORTANT SAFETY NOTES

a) „Driftsklar“-modus

(Auto-reverse-funktion)

„Driftsklar“/„Sleep“/„Stopp“

a) „Driftsklar“-modus

MANUELL „SLEEP“-MODUS:

2 = Funktionsknapp (Fig. 1)

"Driftfärdig"/"Sleep"/"Stopp"

ANVÄNDNING AV ANVÄNDARSPÄRR:

Viz pod „OCHRANA MOTORU“.

KÉZI „SLEEP“ ÜZEMMÓD:

"Betriebsbereit"/"Sleep"/"Stopp"

8867/ Markdorf / Bodensee [e-mail]

www.martinyale.de, www.intimus.com

Branch Offices

South Africa MARTIN YALE Africa +27 / (0) 11 838 72 81

Unit B3 Mount Royal Business Park fax +27 / (0) 11 838 73 22
