BEDIENUNGSANLEITUNG 2764C Intimus

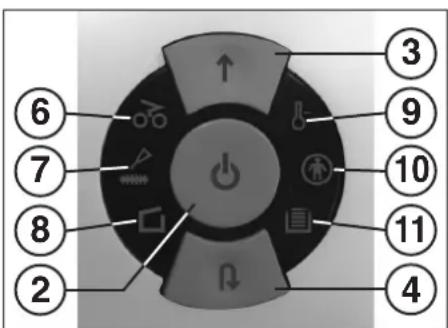

(Seite 2-4) (page 5-7) (page 8-10) (pagina 11-13) (página 14-16) (página 17-19) (pagina 20-22) (Σελίδα23-25) (side 26-28) (side 29-31) (sidan 32-34) (sivulla 35-37) (Strona 38-40) (Strana 41-43) (Oldal 44-46) (стpаници 47-49) (стpаницы 50-52) RUS Betriebsanleitung Operating Instructions Instructions d’opération Gebruiksaanwijzing Instrucciones de uso Instruções de Operação Istruzioni per l’uso Οδηγίεςχρήσης Betjeningsvejledning Bruksveiledning Bruksanvisningen Käyttöohjeet Instrukcjaobsługi Návodkobsluze Kezelésiutasítás Инструкция за експлоатация Инстpyкция по обслyживанию 89894 8 03/139 = Kontroll-Anzeige „Motorüberlastung“(Abb.1) Leuchtet auf, wenn der Motor überlastet wor-den ist und abgeschaltet hat. Die Maschine kann während der Abkühlphase des Motors nicht gestartet werden.10 = Kontroll-Anzeige „Benutzersperreaktiviert“(Abb.1) Leuchtet auf, wenn die Benutzersperre aktiviert ist. Zur Deaktivierung der Benutzer-sperre siehe Beschreibung unter der Rubrik „EINSCHALTEN DER MASCHINE“.11 = Kontroll-Anzeige „Behältervoll“(Abb.1) Leuchtet auf, wenn der Auffangbehälter ge-füllt ist und geleert werden muß. Gleichzeitig wird die Maschine automatisch abgeschal- tet. 12=Papierzuführschacht(Abb.3)13=Sicherheits-Zuführschacht(Abb.3)14=AuffangbehälterPapier(Abb.4)15=AuffangschaleCD/DVD(Abb.4)16=Ölbehälter(Abb.6)Der Shredder darf auf keinen Fall als Sitzgelegenheit oder als Trittäche verwendet werden. Sturzgefahr durch Materialbruch! WICHTIGE SICHERHEITSHINWEISE << Verletzungsgefahr! Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar, oder andere lose Gegenstände von der Einlaßöffnung fernhalten!<< Verletzungsgefahr! Nicht mit den Fingern in die Einlaßöffnung fassen!<< Im GefahrenfalledieMaschineamHaupt-schalter oder Not-Aus-Schalter ausschal-ten oder den Netzstecker ziehen!<< Vor dem Öffnen der Maschine ist derNetzstecker zu ziehen! ReparaturendürfennurvoneinemFach-manndurchgeführtwerden!<< Das Gerät darf nicht von mehreren Perso-nen gleichzeitig bedient werden! Die Auslegung der Sicherheitselemente beruht auf einer gefahrlosen Bedienung im “Einmannbetrieb“.<< Während des Zerkleinerungsvorganges dürfen keine anderen Arbeiten (z. B.Reinigungetc.)anderMaschinegetätigtwerden!<< DieMaschineistkein SpielzeugundfürEinsatz und Benutzung durch Kinder nicht geeignet! Die sicherheitstechnische Gesamtkonzeption (Abmessungen, Zuführöffnungen, Sicher-heitsabschaltungen etc.) dieser Maschine beinhaltet keinerlei Garantien einer gefahr-losen Handhabung durch Kinder.BEDIENUNGSELEMENTE:1 =Netzstecker(Abb.2) Mit Anschluss der Maschine durch den Netzstecker am Stromnetz bendet sich die Maschine im „Sleep“-Modus.2 =Funktionstaster(Abb.1) „Betriebsbereit“/„Sleep“/„Stopp“ Dieser Taster beinhaltet drei Funktionen: a) „Betriebsbereit“-Modus Bei kurzem Tippen dieses Tasters im „Sleep“-Modus wird die Maschine in den „Betriebsbereit“-Modus geschaltet. Im „Betriebsbereit“-Modus leuchtet gleichzeitig die integrierte LED-Anzeige auf. a) „Sleep“-Modus Wird dieser Taster im „Betriebsbereit“-Modus ca. 3 Sek. lang gedrückt gehalten, wird die Maschine in den „Sleep“-Modus geschaltet. Hinweis: Bei Nichtbenutzung der Ma- schine über einen Zeitraum von ca. 30 Min. schaltet die Maschine automatisch in den „Sleep“-Modus. b) „Stopp“-Funktion Bei kurzem Tippen dieses Tasters bei laufendem Schneidwerk wird dieses abgeschaltet und steht.3 =Vorwärtstaster(Abb.1) Dieser Taster beinhaltet zwei Funktionen: a) Bei kurzem Tippen dieses Tasters läuft das Schneidwerk für ein paar Sekunden vorwärts, z.B. um im Schneidwerk ver-bliebenes Schnittgut herauszuführen. b) Wird dieser Taster ca. zwei Sek. lang gedrückt gehalten, läuft das Schneidwerk im Dauerbetrieb vorwärts und die Maschi-ne kann beschickt werden. Gleichzeitig leuchtet die integrierte LED-Anzeige auf. 4 =Rückwärtstaster(Abb.1) Bei Betätigung dieses Tasters läuft das Schneidwerk rückwärts. Gleichzeitig leuchtet die integrierte LED-Anzeige auf. Hinweis: Das Schneidwerk läuft nur solange rückwärts, wie der Taster gedrückt gehalten wird (Tastfunktion).5 =Lichtschranke(Vorwärtslauf)(Abb.3) Startet den Zerkleinerungsvorgang sobald Material in einen der beiden Zuführschächte eingeführt wird.6 = Kontroll-Anzeige „Materialstau“(Abb.1) Leuchtet auf, wenn dem Schneidwerk zuviel Material zugeführt wurde. Das Schneidwerk blockiert, läuft anschließend ein Stückweit rückwärts und steht. Der Motor wird abge-schaltet.7 = Kontroll-Anzeige „Schneidwerkölen“(Abb.1) Leuchtet auf, wenn das Schneidwerk der Cross-Cut-Version geölt werden muß. Der Ölvorgang muß quittiert werden (siehe unter „WARTUNG SCHNEIDWERK“).8 = Kontroll-Anzeige „Behälterfehlt“(Abb.1) Leuchtet auf, wenn der Auffangbehälter nicht vollständig eingeschoben ist. Die Ma-schine wird bei Herausnahme des Behälters automatisch abgeschaltet und kann ohne eingeschobenen Behälter nicht gestartet werden.EINSATZBEREICH:Der Datenshredder intimus 26SC2/CC3 // 32SC2/CC3 ist eine Maschine zum Zerkleinern allgemeinen Schriftgutes sowie Datenträgern wie CD’s, DVD’s und Kreditkarten.Die Maschine darf nur zur Zerkleinerung von Papier und Kreditkarten sowie zur Zerkleinerung von CD’s und DVD’s verwendet werden!Die Zerkleinerung andersartiger Daten-träger können Schäden am Gerät (z.B. Zerstörung des Schneidwerkes etc.) zur Folge haben.AUFSTELLUNG:- Gerät auspacken und aufstellen.- Plastiksack in den Auffangbehälter einsetzen.- Gerät mit Netzstecker (1) am Stromnetz anschlie-ßen (Angaben über die erforderliche Vorsiche-rung der Netzsteckdose siehe „TECHNISCHE DATEN“).Der Netzanschluß der Maschine muß frei zugängig sein und sollte sich in der Nähe der Maschine benden!Die Maschine sollte nur in geschlosse-nen und temperierten (10-25°C) Räumen eingesetzt werden!

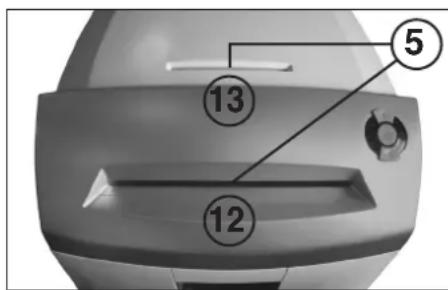

INBETRIEBNAHME BEDIENUNG Abb.1 Abb.2 Abb.3 OriginalbetriebsanleitungEINSCHALTENDERMASCHINE:Hinweis: Bei Anlieferung der Maschine ist die Funktion der Benutzersperre ausgeschaltet. Informationen zum Ein- und Ausschalten der Benut-zersperre entnehmen Sie bitte der Beschreibung unter „EINSATZ DER BENUTZERSPERRE“. Zum Einschalten der Maschine auf „betriebsbereit“ gehen Sie entsprechend der aktuell programmierten Einstellung wie folgt vor:Einstellung„Benutzersperreausgeschaltet“- Funktionstaster (2) kurz betätigen.- Die LED-Anzeige des Funktionstasters (2) leuchtet auf für „Betriebsbereit“. - Die Maschine kann beschickt werden.Einstellung„Benutzersperreeingeschaltet“Hinweis:Zum Einschalten der Maschine wird im nach- folgenden Ablauf die eingeschaltete Benutzersperre kurzzeitig deaktiviert.- Funktionstaster (2) kurz betätigen.- Die Kontroll-Anzeige „Benutzersperre aktiviert“ (10) leuchtet auf.- Vorwärtstaster (3) und Rückwärtstaster (4) gleichzeitig für ca. 2 Sek. gedrückt halten.- Die LED-Anzeige des Funktionstasters (2) blinkt für „nicht betriebsbereit“.- Funktionstaster (2) kurz betätigen.- Die LED-Anzeige des Funktionstasters (2) leuchtet jetzt permanent für „Betriebsbereit“. Die Kontroll-An-zeige (10) erlischt.- Die Maschine kann beschickt werden.Hinweis: Bei wiederholtem Einschalten der Maschine aus dem „Sleep-Modus“ muss die eingeschaltete Benut-zersperre jeweils neu deaktiviert werden.MATERIALZUFÜHRUNG:Papier durch den Papierzuführschacht (12) (Abb. 3) dem Schneidwerk zuführen.Datenträger (CD, DVD oder Kreditkarte) einzeln durch den separat angeordneten Sicherheits-Zuführschacht (13) (Abb. 3) dem Schneidwerk zuführen.Maschine schaltet automatisch auf Vorwärtslauf, zieht das Material ein und schaltet nach dem Zerkleinerungs-vorgang automatisch ab. Während der Zuführung von Papier nie- mals gleichzeitig CD/DVD zuführen und umgekehrt!Hinweise:Für die Zerkleinerung von lichtdurchlässigen Folien muss die Maschine von Hand auf Vorwärtslauf geschaltet werden (Vorwärtstaster (3) ca. 2 Sek. ge-drückt halten).Durch kurze Betätigung des Funktionstasters (2) („Stopp“- Funktion) kann der Zerkleinerungsvorgang jederzeit gestoppt werden. Zum Fortfahren den Vorwärtstaster (3) ca. 2 Sek. gedrückt halten. Bei Nichtbenutzung der Maschine über einen Zeit- raum von ca. 30 Min. schaltet sie automatisch in den „Sleep“-Modus. Ist die Benutzersperre eingeschaltet, muss diese beim Wiedereinschalten der Maschine neu deaktiviert werden (siehe unter „EINSCHALTEN DER MASCHINE“).Führen Sie dem Gerät niemals mehr als die angegebene Höchstmenge Material (siehe „TECHNISCHE DATEN“) zu!Sollte trotzdem zuviel Material in das Schneid-werk gelangt sein, siehe bei „STÖRUNG“ unter „MATERIALSTAU IM GERÄT“.ENTLEEREN DES AUFFANGBEHÄLTERS(Abb.4): Für eine korrekte Mülltrennung sorgt der zweiteilige Auffangbehälter. Er besteht aus dem Papierbehälter (14) selbst und einer separat angeordneten Auffangschale (15) für die zerkleinerten CD‘s, DVD‘s und Kreditkarten.Der Füllstand der Auffangschale (15) wird nicht durch die Korbvollüberwachung angezeigt! Bei der Zerkleinerung größerer Mengen CD’s/DVD’s (ca. 25 Stück pro Füllung) kontrollieren Sie bitte hin und wieder den Füllstand der Auffangschale und entleeren, falls erforderlich die Schale zwischenzeitlich separat. Ist der Auffangbehälter für Papier gefüllt, schaltet die Maschine ab. Die Kontroll-Anzeige (11) leuchtet auf. Gehen Sie wie folgt vor:- Den Auffangbehälter (14) mit Auffangschale (15) aus dem Gehäuse-Unterteil herausziehen. Die Kontroll-Anzeige (8) leuchtet auf und die Kontroll-Anzeige (11) erlischt.- Den Inhalt beider Behältnise jeweils getrennt entsor- gen. - Den entleerten Behälter mit aufgesetzter Auffangschale wieder in das Gehäuse-Unterteil einschieben. Die Kontroll-Anzeige (8) erlischt. Ist noch Material in einem der Zuführschächte vorhanden, leuchtet jetzt die Kontroll-Anzeige (6) auf.- Betätigen Sie kurz den Vorwärtstaster (3). Das restli-che Material wird zerkleinert und die Anzeige (6) erlischt.Hinweis: Die Maschine läuft nur bei vollständig einge-schobenem Auffangbehälter!MANUELLER„SLEEP“-MODUS: Durch Gedrückthalten des Funktionstasters (2) von ca. 3 Sek. im betriebsbereiten Zustand, wird die Ma-schine manuell in den „Sleep“-Modus geschaltet. Bei eingeschalteter Benutzersperre wird gleichzeitig die Verriegelungsfunktion der Benutzersperre aktiviert. Die Maschine kann nicht gestartet werden. Um die Benutzer-sperre zu deaktivieren lesen Sie unter „EINSCHALTEN DER MASCHINE“.EINSATZDERBENUTZERSPERRE:Progammiermodusaktivieren:Um in den Programmiermodus zu gelangen muß die Maschine „betriebsbereit“ geschaltet sein (siehe unter „EINSCHALTEN DER MASCHINE“).Gehen Sie wie folgt vor:- Auffangbehälter (14) so weit herausziehen bis die Kontroll-Anzeige (8) aueuchtet.- Vorwärtstaster (3) ca. 4 Sek. gedrückt halten. Die integrierte LED-Anzeige blinkt.Sie benden sich jetzt im Programmiermodus.Hinweis: Ist die Programmierung nicht innerhalb des Programmierzeitfensters von ca. 20 Sek. abgeschlossen, so kehrt die Maschine automatisch in den „Betriebsbe-reit“-Modus zurück.ProgrammierfolgeBenutzersperreeinschalten:- Programmiermodus aktivieren (siehe oben).- Vorwärtstaster (3) und Rückwärtstaster (4) gleichzeitig betätigen und gedrückt halten bis die Kontroll-Anzeigen (10), (2) und (4) blinken.- Behälter wieder einschieben.Die Programmierung ist erfolgt. Der Programmiermodus wird automatisch verlassen. Zur Wahrnehmung der Quittierung der Programmierung blinken die Kontroll-An-zeigen (10), (2) und (4) noch ca. 5 Sek. nach.ProgrammierfolgeBenutzersperreausschalten:- Programmiermodus aktivieren (siehe oben).- Vorwärtstaster (3) und Rückwärtstaster (4) gleichzeitig betätigen und gedrückt halten bis die Kontroll-Anzeigen (10) und (4) blinken.- Behälter wieder einschieben.Die Programmierung ist erfolgt. Der Programmiermodus wird automatisch verlassen. Zur Wahrnehmung der Quittierung der Programmierung blinken die Kontroll-Anzeigen (10) und (4) noch ca. 5 Sek. nach.

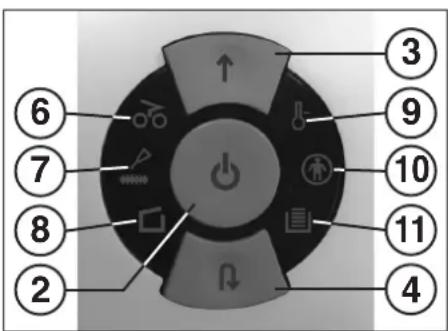

Abb.1 Abb.4 Originalbetriebsanleitung(Auto-Reverse-Funktion)Ergibt sich durch zuviel zugeführtes Material ein Stau, reagiert die Maschine wie folgt: - Das Schneidwerk blockiert, läuft anschließend ein Stückweit rückwärts (Material wird freigegeben) und steht. Der Motor wird abgeschaltet.- Die Kontroll-Anzeige (6) leuchtet auf.Gehen Sie wie folgt vor:- Zurückgeführtes Papier aus dem Zuführschacht (12) entnehmen.- Schneidwerk läuft jetzt automatisch vorwärts und zer-kleinert den im Schneidwerk verbliebenen Papierrest.- Die Kontroll-Anzeige (6) erlischt. Die LED-Anzeige des Vorwärtstasters (3) leuchtet permanent.- Die Zerkleinerung mit geringerer Papiermenge fortset-zen. - Zurückgeführtes Material entnehmen.Material mit Bedacht entnehmen, da Verletzungsgefahr durch scharfkantige Schnittstellen!- Das restliche Schnittgut wird jetzt automatisch dem Schneidwerk erneut zugeführt und zerkleinert.- Die Kontroll-Anzeige (6) erlischt. Die LED-Anzeige des Vorwärtstasters (3) leuchtet permanent.- Ist das Schnittgut durchgelaufen, die Zerkleinerung in der richtigen Dosierung fortsetzen. - Falls erforderlich, das Schneidwerk manuell abwech-selnd solange auf Vorwärts- und Rückwärtslauf schal-ten, bis das Schnittgut vollständig durchgelaufen und zerkleinert ist.Bei jedem Umschalten der Laufrichtung warten bis der Motor still steht!Sollte der Motor überfordert werden, so schaltet er ab. Die Kontroll-Anzeige (9) blinkt. Schalten Sie das Gerät am Wippschalter (1) aus.Nach einer Abkühlzeit von ca. 25-40 Minuten (je nach Modell und Raumtemperatur) können Sie das Gerät erneut starten.Sollte das Gerät nicht funktionieren, prüfen Sie folgende Punkte:- ist der Netzstecker am Netz angeschlossen?- ist das Gerät im ? Siehe unter „ENERGIESPAR-AUTOMATIK“.- ist die Benutzersperre aktiviert worden? Siehe unter „EINSATZ DER BENUTZERSPERRE“.- ist der Auffangbehälter eingeschoben?- ist der Auffangbehälter voll? Folgen Sie den Instruktionen bei „ENTLEEREN DES AUFFANGBEHÄLTERS“.- ist ein im Gerät? Folgen Sie den Instruktionen bei „MATERIALSTAU IM GERÄT“.- ist der überlastet worden? Siehe unter „MOTORSCHUTZ“.

Cross-Cut-Schneidwerke müssen nach einer bestimmten Betriebszeit geölt werden. Leuchtet die Kontroll-Anzeige (7) auf, gehen Sie wie folgt vor:Auffangbehälter (14) herausziehen, Ölbehälter (16) (Abb. 6) aus der Halterung im Unterschrank nehmen und Behälter wieder einschieben. Etwas Öl auf einem Blatt Papier verteilen und dieses dann durch den Papierzuführschacht (12) dem Schneid-werk zuführen. Das Papier wird eingezogen und das Öl gelangt so in das Schneidwerk. - Auffangbehälter (14) so weit herausziehen bis die Kontroll-Anzeige (8) aueuchtet.- Die Kontroll-Anzeigen (7) und (4) blinken.- Rückwärtstaster (4) betätigen und gedrückt halten bis die Kontroll-Anzeige (7) erlischt.- Behälter wieder einschieben. Sollten Papierstücke im Einlaßschlitz zum Liegen kommen (z. B. nach einem Papierstau) ist es möglich, daß das Gerät durch die „belegte“ Lichtschranke nicht mehr ausschaltet. Sie können die Papierstücke entfernen, bzw. die Fotozelle reinigen, indem Sie dem Schneidwerk ein weiteres Blatt Papier zuführen, oder die Maschine auf Rückwärtslauf schalten und mit einem Pinsel kurz über die beiden „Augen“ der Fotozelle wischen.Das Schneidwerk beginnt nun automatisch den Reini-gungszyklus (Vorwärtslauf/Rückwärtslauf) und schaltet dann ab. Die Maschine ist wieder einsatzbereit. Im Falle der Nachbestellung des Spezialöls siehe unter „SONDERZUBEHÖR“.Wird die Maschine für eine Weile nicht benutzt schaltet sie automatisch nach ca. 30 Min. in den sogenannten „Sleep“-Modus. Die LED-Anzeige des Funktions-tasters (2) für „Betriebsbereit“ erlischt. Zum Wieder- einschalten den Funktionstaster kurz betätigen. Ist die Benutzersperre eingeschaltet, muss diese beim Wiedereinschalten der Maschine neu deaktiviert werden (siehe unter „EINSCHALTEN DER MASCHINE“).Entsorgen Sie die Maschine am Ende ihrer Lebensdauer stets umweltgerecht. Geben Sie keine Teile der Maschine oder der Verpackung in den Hausmüll. WARTUNG / ENTSORGUNG STÖRUNG

• bezogen auf A4-Papier 70g/m bei 230V/50Hz -10% TECHNISCHE DATEN SONDERZUBEHÖR Benennung Plastiksack, 300x300x700x0,018 mm 99925Ölbehälter, 110 ml 88035 Bei Nachbestellung von Sonderzubehörteilen und bei Ersatzteilbedarf wenden Sie sich bitte an Ihren Fachhändler. Originalbetriebsanleitung
